Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Adapter und Reduzierungen
aus Metall
Adaptors and reducers
made of metal
Reihe 8295
Series 8295

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Adapter und Reduzierungen
aus Metall
Reihe 8295

2143672 / 8295601300
2015-09-23·BA00·III·de·02
Adapter und Reduzierungen aus Metall
Reihe 8295
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
4 Funktion und Geräteaufbau ................................................................................5
4.1 Funktion ..............................................................................................................6
5 Technische Daten ...............................................................................................6
6 Transport und Lagerung .....................................................................................7
7 Montage und Installation .....................................................................................7
7.1 Maßangaben / Befestigungsmaße ......................................................................7
7.2 Montage / Demontage, Gebrauchslage ..............................................................8
8 Instandhaltung, Wartung, Reparatur ...................................................................9
8.1 Instandhaltung ....................................................................................................9
8.2 Wartung ..............................................................................................................9
8.3 Reparatur ............................................................................................................9
8.4 Rücksendung ......................................................................................................9
9 Entsorgung ........................................................................................................10
10 Zubehör und Ersatzteile ...................................................................................10

143672 / 8295601300
2015-09-23·BA00·III·de·02
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Adapter und Reduzierungen aus Metall
Reihe 8295
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 143672 / 8295601300
Publikationsnummer: 2015-09-23·BA00·III·de·02
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Dokumente in weiteren Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4143672 / 8295601300
2015-09-23·BA00·III·de·02
Adapter und Reduzierungen aus Metall
Reihe 8295
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr durch explosionsfähige Atmosphäre
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

143672 / 8295601300
2015-09-23·BA00·III·de·02
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Adapter und Reduzierungen aus Metall
Reihe 8295
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
• Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
Wartung, Reparatur, Inbetriebnahme
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät, wie Installation, Instandhaltung, Wartung, Störungsbeseitigung,
nur von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Nur Wartungsarbeiten bzw. Reparaturen durchführen, die in dieser Betriebsanleitung
beschrieben sind.
4 Funktion und Geräteaufbau
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

Technische Daten
6143672 / 8295601300
2015-09-23·BA00·III·de·02
Adapter und Reduzierungen aus Metall
Reihe 8295
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
4.1 Funktion
Einsatzbereich
Die Adapter und Reduzierungen der Reihe 8295 setzen die Gewindegröße von
Leitungseinführungen oder Leitungsdurchführungen herab bzw. ändern sie auf eine
andere Gewindeart. Sie können bei elektrischen Betriebsmitteln der Zündschutzart
erhöhte Sicherheit "e" und druckfeste Kapselung "d" eingesetzt werden.
Sie sind für den Einsatz in explosionsgefährdeten Bereichen den Zonen 1 und 2
zugelassen.
5 Technische Daten
Weitere technische Daten, siehe www.stahl-ex.com.
Explosionsschutz
Global (IECEx)
Gas IECEx PTB 06.0075 U
Ex e II, Ex d IIA/IIB/IIC
Europa (ATEX)
Gas PTB 02 ATEX 1067 U
E II 2 G Ex e II, Ex d IIA/IIB/IIC
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Kasachstan (TR), Russland (TR), Weißrussland (TR)
Technische Daten
Umgebungsbedingungen
Umgebungs-
temperatur
- 55 ... + 130 °C
Mechanische Daten
Schutzart min. IP54 (nach IEC 60529)
Anzugsdrehmoment
Gewindegröße M15 M20 M24 M40 M48 M75 M90 M105
Anzugsdrehmoment
[Nm]
35 40 50 60 70 90 90 90
Gewindegröße NPT
3/8 "
NPT
1/2 "
NPT
3/4 "
NPT
1"
NPT
1 1/4 "
NPT
1 1/2 "
NPT
2 "
Anzugsdrehmoment
[Nm]
35 40 50 50 60 70 90

143672 / 8295601300
2015-09-23·BA00·III·de·02
Transport und Lagerung
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Adapter und Reduzierungen aus Metall
Reihe 8295
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße

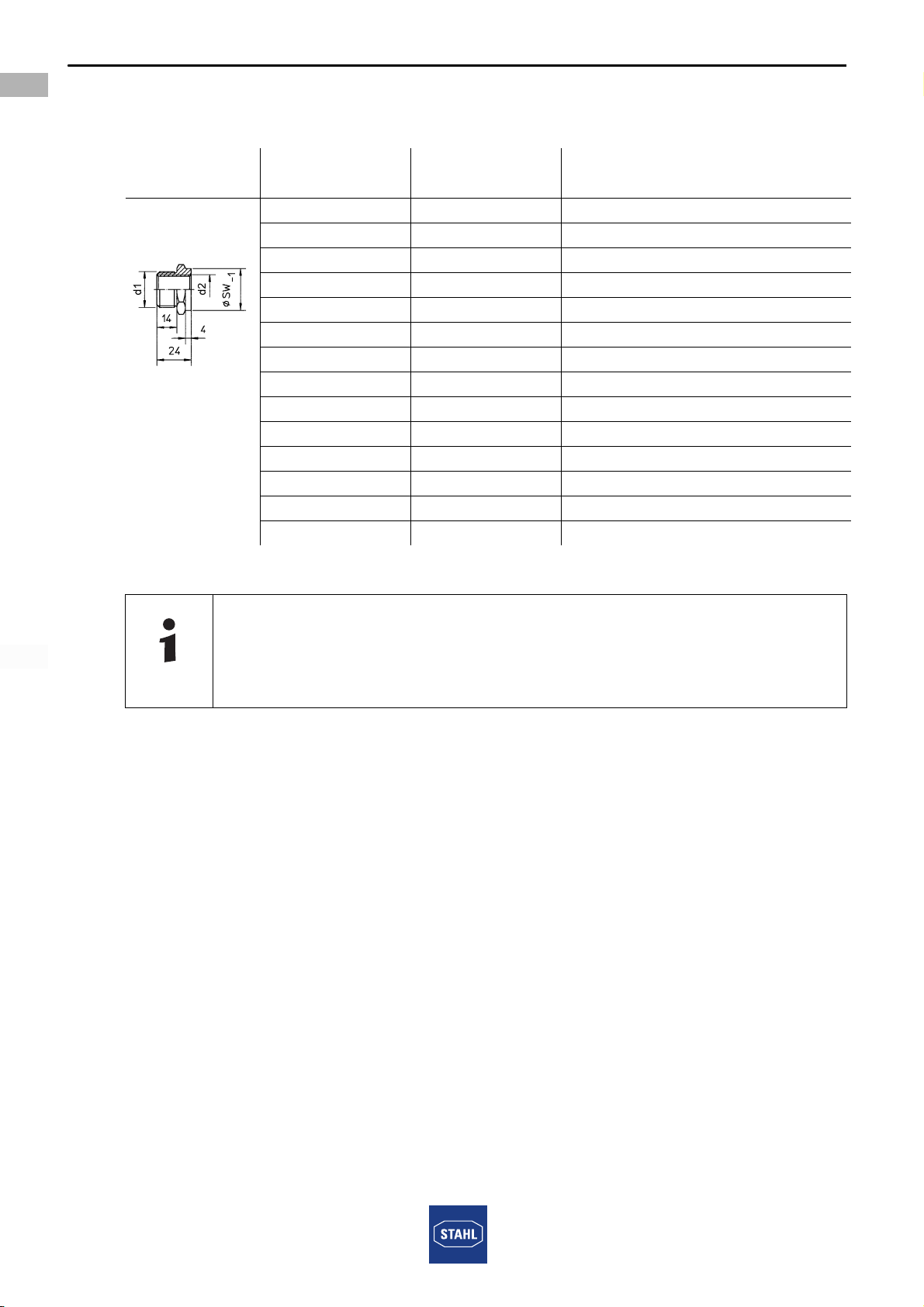

Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
Ausführung Außengewinde d1 Innengewinde d2 Abmessungen
SW A B D E
Adapter
NPT / metrisch
01904E00
04677E00
M20 x 1,5 NPT 3/8 " 24 24 – 5 29
M25 x 1,5 NPT 1/2 " 30 30 – 5 29
M32 x 1,5 NPT 3/4 " 36 36 – 5 29
M40 x 1,5 NPT 1" 46 46 – 5 29
M50 x 1,5 NPT 1 1/4 " 55 55 – 7 31
M63 x 1,5 NPT 1 1/2 " 70 70 – 7 31
M75 x 1,5 NPT 2 " 80 80 – 7 39
M90 x 1,5 NPT 1 1/2 " 95 95 – 7 44
M105 x 1,5 NPT 3 " 112 112 – 7 44
Adapter
metrisch / NPT
01903E00
04541E00
NPT 3/8 " M10 x 1,5 19 – 2 6 27,5
NPT 1/2 " M10 x 1,5 22 – 2 10 35,5
NPT 3/4 " M16 x 1,5 27 – 2 11 37
NPT 3/4 " M20 x 1,5 27 – 2 11 37
NPT 1" M20 x 1,5 36 – 2,5 12 42
NPT 1" M25 x 1,5 36 – 2,5 12 42
NPT 1 1/4 " M32 x 1,5 46 – 2,5 14 45
NPT 1 1/2 " M32 x 1,5 50 – 2,5 17 48
NPT 2 " M50 x 1,5 65 – 2,5 18 50

Montage und Installation
8143672 / 8295601300
2015-09-23·BA00·III·de·02
Adapter und Reduzierungen aus Metall
Reihe 8295
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2 Montage / Demontage, Gebrauchslage
• Komponenten mit Muttern aus Metall befestigen.
• Komponenten gegen Verdrehen und Lockern sichern.
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
Ausführung Außengewinde d1 Innengewinde d2 Abmessungen
SW
Reduzierung
metrisch /
metrisch
04533E00
M20 x 1,5 M16 x 1,5 27
M25 x 1,5 M16 x 1,5 32
M25 x 1,5 M20 x 1,5 32
M32 x 1,5 M20 x 1,5 41
M32 x 1,5 M25 x 1,5 41
M33 x 1,5 M24 x 1,5 41
M40 x 1,5 M32 x 1,5 50
M48 x 1,5 M42 x 1,5 55
M50 x 1,5 M40 x 1,5 60
M56 x 1,5 M42 x 1,5 56
M56 x 1,5 M48 x 1,5 65
M63 x 1,5 M50 x 1,5 75
M75 x 1,5 M63 x 1,5 85
M90 x 1,5 M75 x 1,5 100
Beim Einbau beachten, dass die Oberflächen der Wand sowie der
Komponenten sauber, eben (parallel) und riefenfrei sind, um den IP-Schutz
zu gewährleisten.

143672 / 8295601300
2015-09-23·BA00·III·de·02
Instandhaltung, Wartung, Reparatur
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Adapter und Reduzierungen aus Metall
Reihe 8295
8 Instandhaltung, Wartung, Reparatur
8.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• Beschädigungen an Dichtungen und Gewinde (Ex d II),
• Einhaltung der zulässigen Temperaturen (gemäß IEC/EN 60079-0),
• bestimmungsgemäße Funktion.
8.2 Wartung
8.3 Reparatur
8.4 Rücksendung
Für die Rücksendung im Reparatur- bzw. Servicefall das Formular "Serviceschein"
verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >
Kundenservice":
• Serviceschein herunterladen.
• Serviceschein ausfüllen.
• Gerät zusammen mit dem Serviceschein in der Originalverpackung an die
R. STAHL Schaltgeräte GmbH senden.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
Beschädigte Bauteile austauschen.

Entsorgung
10 143672 / 8295601300
2015-09-23·BA00·III·de·02
Adapter und Reduzierungen aus Metall
Reihe 8295
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
10 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der
R. STAHL Schaltgeräte GmbH verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com.

143672 / 8295601300
2015-09-23·BA00·III·de·02
Zubehör und Ersatzteile
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Adapter und Reduzierungen aus Metall
Reihe 8295

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages www.stahl-ex.com
EN
Adaptors and reducers
made of metal
Series 8295

2143672 / 8295601300
2015-09-23·BA00·III·en·02
Adaptors and reducers made of metal
Series 8295
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Contents
1 General Information ............................................................................................3
1.1 Manufacturer .......................................................................................................3
1.2 Information Regarding the Operating Instructions ..............................................3
1.3 Further Documents .............................................................................................3
1.4 Conformity with Standards and Regulations .......................................................3
2 Explanation of the Symbols ................................................................................4
2.1 Symbols in these Operating Instructions ............................................................4
2.2 Warning Notes ....................................................................................................4
3 Safety Notes .......................................................................................................5
3.1 Operating Instructions Storage ...........................................................................5
3.2 Safe Use .............................................................................................................5
4 Function and Device Design ...............................................................................5
4.1 Function ..............................................................................................................6
5 Technical Data ....................................................................................................6
6 Transport and Storage ........................................................................................7
7 Mounting and Installation ....................................................................................7
7.1 Dimensions / Fastening Dimensions ...................................................................7
7.2 Mounting / Dismounting, Operating Position .......................................................8
8 Maintenance and Repair .....................................................................................9
8.1 Maintenance .......................................................................................................9
8.2 Maintenance .......................................................................................................9
8.3 Repair .................................................................................................................9
8.4 Returning the Device ..........................................................................................9
9 Disposal ............................................................................................................10
10 Accessories and Spare Parts ...........................................................................10

143672 / 8295601300
2015-09-23·BA00·III·en·02
General Information
3
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Adaptors and reducers made of metal
Series 8295
1 General Information
1.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Information Regarding the Operating Instructions
ID-No.: 143672 / 8295601300
Publication Code: 2015-09-23·BA00·III·en·02
The original instructions are the English edition.
They are legally binding in all legal affairs.
1.3 Further Documents
• Data sheet
For documents in further languages, see www.stahl-ex.com.
1.4 Conformity with Standards and Regulations
See certificates and EC Declaration of Conformity: www.stahl-ex.com.
The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/
Further national certificates can be downloaded via the following link:
http://www.r-stahl.com/downloads/certificates.html.

Explanation of the Symbols
4143672 / 8295601300
2015-09-23·BA00·III·en·02
Adaptors and reducers made of metal
Series 8295
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
2 Explanation of the Symbols
2.1 Symbols in these Operating Instructions
2.2 Warning Notes
Warnings must be observed under all circumstances, in order to minimize the risk due to
construction and operation. The warning notes have the following structure:
• Signalling word: DANGER, WARNING, CAUTION, NOTICE
• Type and source of danger/damage
• Consequences of danger
• Taking countermeasures to avoid the danger or damage
Symbol Meaning
Tips and recommendations on the use of the device
Danger due to explosive atmosphere
DANGER
Danger to persons
Non-compliance with the instruction results in severe or fatal injuries to
persons.
WARNING
Danger to persons
Non-compliance with the instruction can result in severe or fatal injuries
to persons.
CAUTION
Danger to persons
Non-compliance with the instruction can result in light injuries to
persons.
NOTICE
Avoiding material damage
Non-compliance with the instruction can result in material damage to the device
and / or its environment.

143672 / 8295601300
2015-09-23·BA00·III·en·02
Safety Notes
5
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Adaptors and reducers made of metal
Series 8295
3 Safety Notes
3.1 Operating Instructions Storage
• Read the operating instructions carefully.
• Store the operating instructions at the mounting location of the device.
• Observe applicable documents and operating instructions of the devices to be
connected.
3.2 Safe Use
Before mounting
• Read and observe the safety notes in these operating instructions!
• Ensure that the contents of these operating instructions have been fully understood by
the personnel in charge.
• Use the device in accordance with its intended and approved purpose only.
• Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating
conditions which are not covered by the technical data.
• We cannot be held liable for damage caused by incorrect or unauthorized use of the
device, or for non-compliance with these operating instructions.
For mounting and installation
• Observe national installation regulations (e.g. IEC/EN 60079-14).
• Observe national safety and accident prevention regulations.
• During installation and operation, observe the information (characteristic values and
rated operating conditions) on the rating, data and information plates located on the
device.
• Before installation, make sure that the device is not damaged.
Maintenance, repair, commissioning
• Before commissioning, make sure that the device is not damaged.
• Work on the device, such as installation, maintenance, overhaul, repair, may only be
carried out by appropriately authorised and trained personnel.
• Perform only maintenance work or repair described in these operating instructions.
4 Function and Device Design
DANGER
Explosion hazard due to improper use!
Non-compliance results in severe or fatal injuries.
• Use the device only in accordance with the operating conditions
described in these operating instructions.
• Use the device only for the intended purpose specified in these
operating instructions.

Technical Data
6143672 / 8295601300
2015-09-23·BA00·III·en·02
Adaptors and reducers made of metal
Series 8295
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
4.1 Function
Application range
The adaptors and reducers Series 8295 decrease the thread size of cable entries or
cable bushings or change it to another thread type. They can be used for electrical
equipment of type of protection "increased safety "e" and flameproof encapsulation "d".
They are certified for use in hazardous areas of Zones 1 and 2.
5 Technical Data
For further technical data, see www.stahl-ex.com.
Explosion Protection
Global (IECEx)
Gas IECEx PTB 06.0075 U
Ex e II, Ex d IIA/IIB/IIC
Europe (ATEX)
Gas PTB 02 ATEX 1067 U
E II 2 G Ex e II, Ex d IIA/IIB/IIC
Certifications and certificates
Certificates IECEx, ATEX, Kazakhstan (TR), Russia (TR), Belarus (TR)
Technical Data
Ambient conditions
Ambient temperature - 55 ... + 130 °C
Mechanical data
Degree of protection min. IP54 (acc. IEC 60529)
Tightening torque
Thread size M15 M20 M24 M40 M48 M75 M90 M105
Tightening torque
[Nm]
35 40 50 60 70 90 90 90
Thread size NPT
3/8"
NPT
1/2"
NPT
3/4"
NPT
1"
NPT
1 1/4"
NPT
1 1/2"
NPT
2"
Tightening torque
[Nm]
35 40 50 50 60 70 90
