Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Binärausgabe ohne Hilfsenergie
Binary Output without Power Supply
Reihe 9176
Series 9176

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176

2222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
4.2 Geräteaufbau ......................................................................................................7
5 Technische Daten ...............................................................................................7
6 Projektierung .....................................................................................................14
7 Transport und Lagerung ...................................................................................15
8 Montage und Installation ...................................................................................15
8.1 Maßangaben / Befestigungsmaße ....................................................................15
8.2 Montage / Demontage, Gebrauchslage ............................................................16
8.3 Installation .........................................................................................................17
9 Inbetriebnahme .................................................................................................18
10 Betrieb ...............................................................................................................18
10.1 Betrieb ...............................................................................................................18
10.2 Anzeigen ...........................................................................................................18
10.3 Fehlerbeseitigung .............................................................................................19
11 Instandhaltung, Wartung, Reparatur .................................................................19
11.1 Instandhaltung ..................................................................................................19
11.2 Wartung ............................................................................................................19
11.3 Reparatur ..........................................................................................................20
11.4 Rücksendung ....................................................................................................20
12 Reinigung ..........................................................................................................20
13 Entsorgung ........................................................................................................20
14 Zubehör und Ersatzteile ...................................................................................20

222196 / 9176611310
2015-12-22·BA00·III·de·08
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 222196 / 9176611310
Publikationsnummer: 2015-12-22·BA00·III·de·08
Hardwareversion: C
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank
• Datenblatt 9176
• FMEDA Report SIL
Dokumente in weiteren Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

222196 / 9176611310
2015-12-22·BA00·III·de·08
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Für die Projektierung das Dokument "Installationsanleitung Schaltschrank" beachten
(Download über www.stahl-ex.com, Produktdokumentation, Unterpunkt
"Projektierung").
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
• Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Stromkreis gemäß Kennzeichnung für explosionsgefährdete Bereiche
zertifiziert.
15649E00
Eingang
15648E00
Ausgang
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Funktion und Geräteaufbau
6222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
• An die eigensicheren Signalstromkreise dürfen, auch bei Einsatz in Zone 2 und
Zone 22, eigensichere Geräte der Zonen 1, 0, 21 und 20 angeschlossen werden.
• Die sicherheitstechnischen Werte der angeschlossenen Feldgeräte müssen mit den
Angaben des Datenblattes bzw. der EG-Baumusterprüfbescheinigung
übereinstimmen.
Wartung, Reparatur, Inbetriebnahme
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät, wie Installation, Instandhaltung, Wartung, Störungsbeseitigung,
nur von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Nur Wartungsarbeiten bzw. Reparaturen durchführen, die in dieser Betriebsanleitung
beschrieben sind.
• Gerät nur bis Stufe SIL 3 (IEC 61508) einsetzen.
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Die Binärausgaben ohne Hilfsenergie werden zum eigensicheren Betrieb von
z.B. Magnetventilen oder LED-Leuchtmeldern eingesetzt.
Arbeitsweise
Die Geräte benötigen keine separate Versorgung, sondern werden über den
ansteuernden Ausgang versorgt.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

222196 / 9176611310
2015-12-22·BA00·III·de·08
Technische Daten
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176

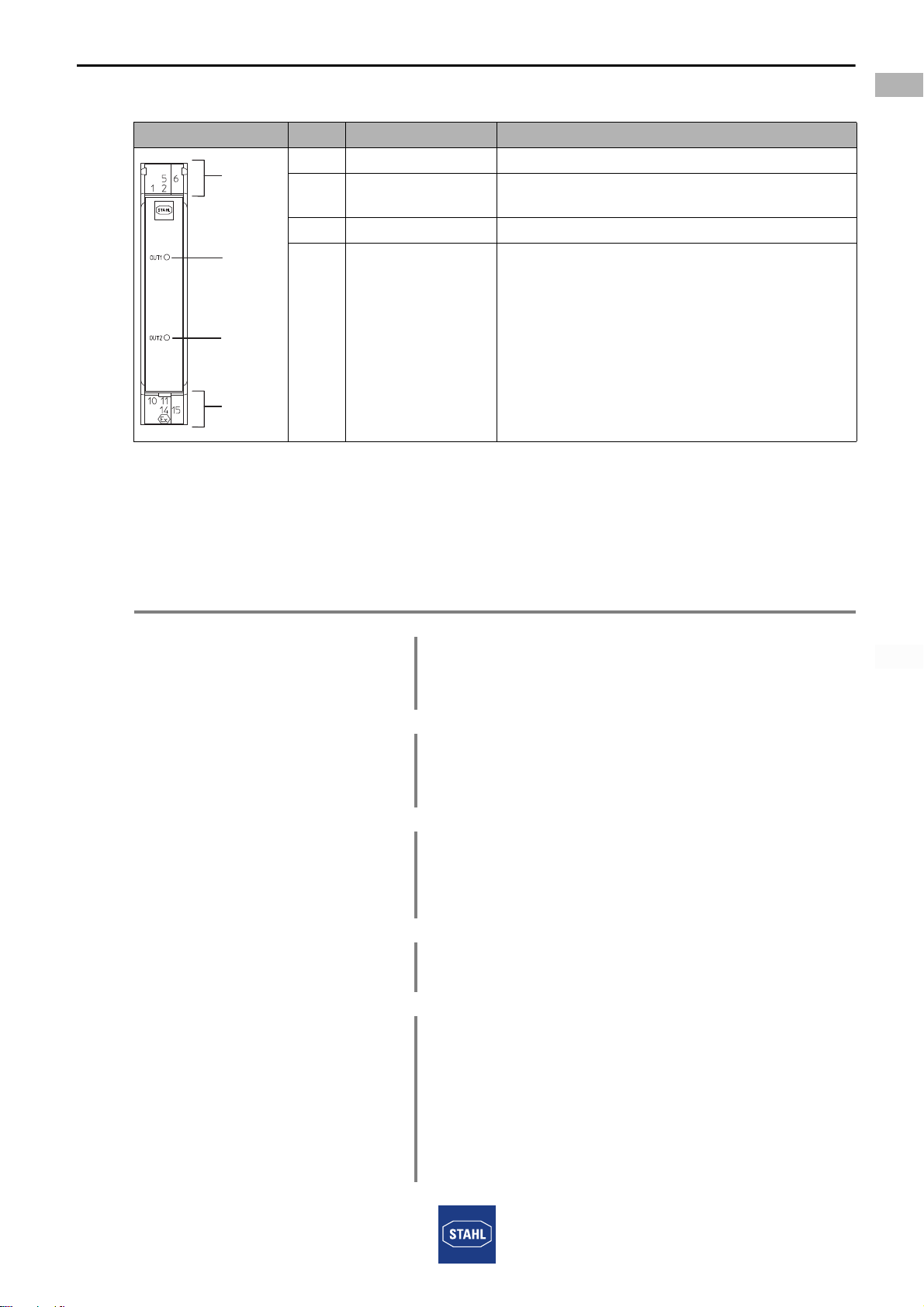

4.2 Geräteaufbau
5 Technische Daten
Kennzeichnung
Typbezeichnung 9176/a0-1b-00 (a=1,2; b=2,4,5,6,7)
CE-Kennzeichnung C0158
#Gerätelement Beschreibung
07776E00
1 Schwarze Klemmen Anschlussklemmen für den sicheren Bereich
9 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
16 LED "OUT1" Anzeige Zustand Ausgang 1
17 LED "OUT2" Anzeige Zustand Ausgang 2
Explosionsschutz
Global (IECEx)
Gas und Staub IECEx BVS 13.0012X
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Europa (ATEX)
Gas und Staub BVS 04 ATEX E 075 X
E II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
E II (1) D [Ex ia Da] IIIC
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), Indien (PESO),
Kanada (cFM), Kasachstan (TR), Korea (KCs), Russland (TR),
Ukraine (TR), USA (FM), Weißrussland (TR)
Schiffszertifikate DNV GL
Weitere Parameter
Installation in Zone 2, Div. 2 und im sicheren Bereich
Weitere Angaben siehe jeweilige Bescheinigung und Betriebsanleitung
Funktionale Sicherheit (IEC 61508)
Prüfbericht STAHL 04/04-03 R003
max. SIL 3
Safe Failure Fraction SFF 100 %
PFDAVG bei T[Proof]
Weitere Angaben Weitere Angaben siehe Prüfbericht.
1
9
16
17
9176
T[Proof] PFDAVG
10 Jahre 0

Technische Daten
8222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Typ 9176/x0-12-00
Technische Daten
Sicherheitstechnische Daten
Höchstwerte je Ausgang
Max. Spannung Uo11,3 V
Max. Strom Io
[Ex ia] 75 mA
[Ex ib] –
Max. Leistung Po210 mW
Max. anschließbare Kapazität Co
IIC 1,79 μF
IIB 12,1 μF
Max. anschließbare Induktivität Lo
IIC 6,3 mH
IIB 25 mH
Innere Kapazität Ci1,1 nF
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V AC
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt
Elektrische Daten
Eingang
Spannung für EIN / AUS
EIN 18 ... 31,2 V
AUS 0 ... 5 V
Ansteuerleistung PE (mit IA =
max. benötigter Ausgangsstrom)
0,3 W+ (IA x 15 mW / mA)
Ex i Ausgang
Ausgangskennlinie siehe Datenblatt
Höchstwerte je Ausgang
Leerlaufspannung UA10 V
Max. Ausgangsstrom IA max 60 mA
Innenwiderstand Ri150 Ω
Ausgangsrestwelligkeit ( 100 mV
Schaltverzögerung AUS -> EIN ( 12 ms
Schaltverzögerung EIN -> AUS ( 25 ms
Schaltfrequenz ( 10 Hz
Anzeige LED gelb "OUT" je Kanal
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt

222196 / 9176611310
2015-12-22·BA00·III·de·08
Technische Daten
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
Typ 9176/x0-14-00
Technische Daten
Sicherheitstechnische Daten
Höchstwerte je Ausgang
Max. Spannung Uo19,6 V
Max. Strom Io
[Ex ia] 150 mA
[Ex ib] 60 mA
Die Binärausgaben 9176 können auch zur Speisung von
Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T*
verwendet werden. Hierbei gelten für Io die aufgeführten [Ex ib]
Werte.
Max. Leistung Po732 mW
Max. anschließbare Kapazität Co
IIC 235 nF
IIB 1470 nF
Max. anschließbare Induktivität Lo
IIC 1,5 mH
IIB 6 mH
Innere Kapazität Ci1,1 nF
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V AC
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt
Elektrische Daten
Eingang
Spannung für EIN / AUS
EIN 18 ... 31,2 V
AUS 0 ... 5 V
Ansteuerleistung PE (mit IA =
max. benötigter Ausgangsstrom)
0,38 W+ (IA x 26 mW / mA)
Ex i Ausgang
Ausgangskennlinie siehe Datenblatt
Höchstwerte je Ausgang
Leerlaufspannung UA17,5 V
Max. Ausgangsstrom IA max 45 mA
Innenwiderstand Ri130 Ω
Ausgangsrestwelligkeit ( 100 mV
Schaltverzögerung AUS -> EIN ( 20 ms
Schaltverzögerung EIN -> AUS ( 40 ms
Schaltfrequenz ( 10 Hz
Anzeige LED gelb "OUT" je Kanal
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt

Technische Daten
10 222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Typ 9176/x0-15-00
Technische Daten
Sicherheitstechnische Daten
Höchstwerte je Ausgang
Max. Spannung Uo27,6 V
Max. Strom Io
[Ex ia] 86,5 mA
[Ex ib] 44 mA
Die Binärausgaben 9176 können auch zur Speisung von
Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T*
verwendet werden. Hierbei gelten für Io die aufgeführten [Ex ib]
Werte.
Max. Leistung Po596 mW
Max. anschließbare Kapazität Co
IIC 85 nF
IIB 667 nF
Max. anschließbare Induktivität Lo
IIC 1,8 mH
IIB 17 mH
Innere Kapazität Ci1,1 nF
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V AC
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt
Elektrische Daten
Eingang
Spannung für EIN / AUS
EIN 18 ... 31,2 V
AUS 0 ... 5 V
Ansteuerleistung PE (mit IA =
max. benötigter Ausgangsstrom)
0,5 W+ (IA x 37 mW / mA)
Ex i Ausgang
Ausgangskennlinie siehe Datenblatt
Höchstwerte je Ausgang
Leerlaufspannung UA25 V
Max. Ausgangsstrom IA max 29 mA
Innenwiderstand Ri320 Ω
Ausgangsrestwelligkeit ( 100 mV
Schaltverzögerung AUS -> EIN ( 18 ms
Schaltverzögerung EIN -> AUS ( 50 ms
Schaltfrequenz ( 10 Hz
Anzeige LED gelb "OUT" je Kanal
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt

222196 / 9176611310
2015-12-22·BA00·III·de·08
Technische Daten
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
Typ 9176/x0-16-00
Technische Daten
Sicherheitstechnische Daten
Höchstwerte je Ausgang
Max. Spannung Uo27,6 V
Max. Strom Io
[Ex ia] 110 mA
[Ex ib] 50 mA
Die Binärausgaben 9176 können auch zur Speisung von
Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T*
verwendet werden. Hierbei gelten für Io die aufgeführten [Ex ib]
Werte.
Max. Leistung Po760 mW
Max. anschließbare Kapazität Co
IIC 85 nF
IIB 667 nF
Max. anschließbare Induktivität Lo
IIC 1,2 mH
IIB 9 mH
Innere Kapazität Ci1,1 nF
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V AC
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt
Elektrische Daten
Eingang
Spannung für EIN / AUS
EIN 18 ... 31,2 V
AUS 0 ... 5 V
Ansteuerleistung PE (mit IA =
max. benötigter Ausgangsstrom)
0,5 W+ (IA x 37 mW / mA)
Ex i Ausgang
Ausgangskennlinie siehe Datenblatt
Höchstwerte je Ausgang
Leerlaufspannung UA25 V
Max. Ausgangsstrom IA max 35 mA
Innenwiderstand Ri250 Ω
Ausgangsrestwelligkeit ( 100 mV
Schaltverzögerung AUS -> EIN ( 18 ms
Schaltverzögerung EIN -> AUS ( 50 ms
Schaltfrequenz ( 10 Hz
Anzeige LED gelb "OUT" je Kanal
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt

Technische Daten
12 222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Typ 9176/x0-17-00
Technische Daten
Sicherheitstechnische Daten
Höchstwerte je Ausgang
Max. Spannung Uo27,6 V
Max. Strom Io
[Ex ia] 60 mA
[Ex ib] –
Max. Leistung Po415 mW
Max. anschließbare Kapazität Co
IIC 85 nF
IIB 667 nF
Max. anschließbare Induktivität Lo
IIC 6,6 mH
IIB 40 mH
Innere Kapazität Ci1,1 nF
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V AC
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt
Elektrische Daten
Eingang
Spannung für EIN / AUS
EIN 18 ... 31,2 V
AUS 0 ... 5 V
Ansteuerleistung PE (mit IA =
max. benötigter Ausgangsstrom)
0,5 W+ (IA x 37 mW / mA)
Ex i Ausgang
Ausgangskennlinie siehe Datenblatt
Höchstwerte je Ausgang
Leerlaufspannung UA25 V
Max. Ausgangsstrom IA max 43 mA
Innenwiderstand Ri460 Ω
Ausgangsrestwelligkeit ( 100 mV
Schaltverzögerung AUS -> EIN ( 18 ms
Schaltverzögerung EIN -> AUS ( 50 ms
Schaltfrequenz ( 10 Hz
Anzeige LED gelb "OUT" je Kanal
Höchstwerte bei zwei parallel
geschalteten Ausgängen
siehe Datenblatt

222196 / 9176611310
2015-12-22·BA00·III·de·08
Technische Daten
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
Technische Daten
Elektrische Daten
Hilfsenergie ohne
Galvanische Trennung
Prüfspannung
gemäß Norm EN 60079-11
Ex i Ausgang zu Eingang 1,5 kV AC
Ex i Ausgänge untereinander 500 V AC
gemäß Norm EN 50178
Eingänge untereinander 350 V AC
Elektromagnetische Verträglichkeit Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21
Umgebungsbedingungen
Umgebungstemperatur
Einzelgerät -20 ... +65 °C
Gruppenmontage -20 ... +65 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
"Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte (keine Betauung) ( 95 %
Verwendung in Höhe < 2000 m
Mechanische Daten
Anschluss
Schutzart
Gehäuse IP30
Klemmen IP20
Gewicht ca. 160 g
Gehäusematerial PA 6.6
Brandfestigkeit (UL-94) V0
Schraubklemmen Federzugklemmen
Anschluss einadrig
- starr
- flexibel
- flexibel mit
Aderendhülsen
(ohne / mit
Kunststoffhülse)
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
Anschluss
zweiadrig
- starr
- flexibel
- flexibel mit
Aderendhülsen
0,2 ... 1 mm2
0,2 ... 1,5 mm2
0,25 ... 1 mm2
–
–
0,5 ... 1 mm2

Projektierung
14 222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
6 Projektierung
Montage / Installation
Einbaubedingungen
Montageart auf Hutschiene (NS35/15, NS35/7,5) oder im pac-Träger
Einbaulage senkrecht oder waagrecht
Anschlussplan 1 Kanal
06869E01
2 Kanäle
06712E01
HINWEIS
Ausfall der installierten Geräte im Schaltschrank durch zu hohe
Umgebungstemperatur!
Nichtbeachten kann zu Sachschäden führen.
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
• "Installationsanleitung Schaltschrank" sorgfältig beachten.
Technische Daten
aktiv
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS
Division 1
Zone0/1
Division 2
Zone 2
Division 1
Zone0/1
Division 2
Zone 2
aktiv
aktiv
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS

222196 / 9176611310
2015-12-22·BA00·III·de·08
Transport und Lagerung
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
8 Montage und Installation
Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2,
in staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren Bereich
zugelassen.
8.1 Maßangaben / Befestigungsmaße
GEFAHR
Explosionsgefahr bei Installation ohne zugelassenes Feldgehäuse!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen!
• Bei Einsatz in Zone 2 Gerät in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-15 erfüllt.
• Bei Einsatz in Zone 22 Gerät in ein Gehäuse einbauen,
das die Anforderungen der IEC/EN 60079-31 erfüllt.
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
09685E00
X
122 4 80[, ]
114,5 4 51[, ]
99 3 90[, ] 17,6 [0,69]
Maß X
Schraubklemmen 108 mm [4,25]
Federzugklemmen 128 mm [5,04]

Montage und Installation
16 222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Demontage
8.2.2 Montage / Demontage auf pac-Träger
Montage
06886E00
• Gerät an die Hutschiene ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
Der pac-Bus ist mit einer Codierleiste und das Gerät mit einem
entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf pac-Bus aufrasten.
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.
12613E00
• Schwarze und grüne Klemmen entfernen.
• Bei einkanaligen Geräten: Abdeckung im
Klemmenschacht 2 entfernen (zwischen schwarzer und
grüner Klemme).

222196 / 9176611310
2015-12-22·BA00·III·de·08
Montage und Installation
17
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Binärausgabe ohne Hilfsenergie
Reihe 9176
Demontage
8.2.3 Montage / Demontage steckbare Klemmen
Alle Geräte sind mit steckbaren Klemmen ausgestattet.
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
8.3 Installation
15569E00
• Gerät auf pac-Träger aufsetzen. Dabei die Aussparung
des Gehäuses auf die Außenkante des pac-Trägers
setzen.
• Beim Aufschwenken des Geräts auf den pac-Träger
darauf achten, dass es nicht verkantet.
• Das Gerät bis zum roten Rasthebel einschwenken.
• Roten Rasthebel durch schrägen Druck mit dem Daumen
auf den Hebel schließen, bis dieser hörbar am Gerät
einrastet.
• Sicherstellen, dass der rote Rasthebel eingerastet ist.
15574E00
• Rasthebel mit einem Schraubendreher ausschwenken.
• Gerät aus dem Steckplatz ausschwenken.
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.

Inbetriebnahme
18 222196 / 9176611310
2015-12-22·BA00·III·de·08
Binärausgabe ohne Hilfsenergie
Reihe 9176
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.3.1 Elektrische Anschlüsse
8.3.2 Prinzipschaltbilder
Siehe technische Daten oder Geräteaufdruck.
9 Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Vorschriftsmäßige Installation des Gerätes.
• Richtiger Anschluss der Kabel.
• Keine Schäden am Gerät und an Anschlusskabeln.
• Fester Sitz der Schrauben an den Klemmen.
Richtiges Anzugsdrehmoment: 0,5 ... 0,6 Nm.
10 Betrieb
10.1 Betrieb
Der ordnungsgemäße Betrieb (am Ausgang liegt ein Signal an) wird durch die gelb
leuchtende LED angezeigt.
10.2 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts und die
Leitungsfehlerzustände an (siehe auch Kapitel "Funktion und Geräteaufbau").
GEFAHR
Explosionsgefahr durch zu hohe Spannung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur an Betriebsmittel mit interner Spannung
Um: max. 253 V AC / 50 Hz anschließen.
• Gerät nur an eigensichere Klemmen anschließen.
HINWEIS
Geräteausfall durch elektrostatisch überladene Bauelemente!
Nichtbeachten kann Sachschaden verursachen!
• Vor Arbeiten am Gerät körpereigene Spannung an geerdeten Metallteilen
entladen oder ein ESD-Ableitband anlegen.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
LED Farbe LED "EIN" LED "AUS"
LED "OUT1" gelb Ausgang Kanal 1 aktiviert Ausgang Kanal 1 nicht aktiviert
LED "OUT2" gelb Ausgang Kanal 2 aktiviert Ausgang Kanal 2 nicht aktiviert
