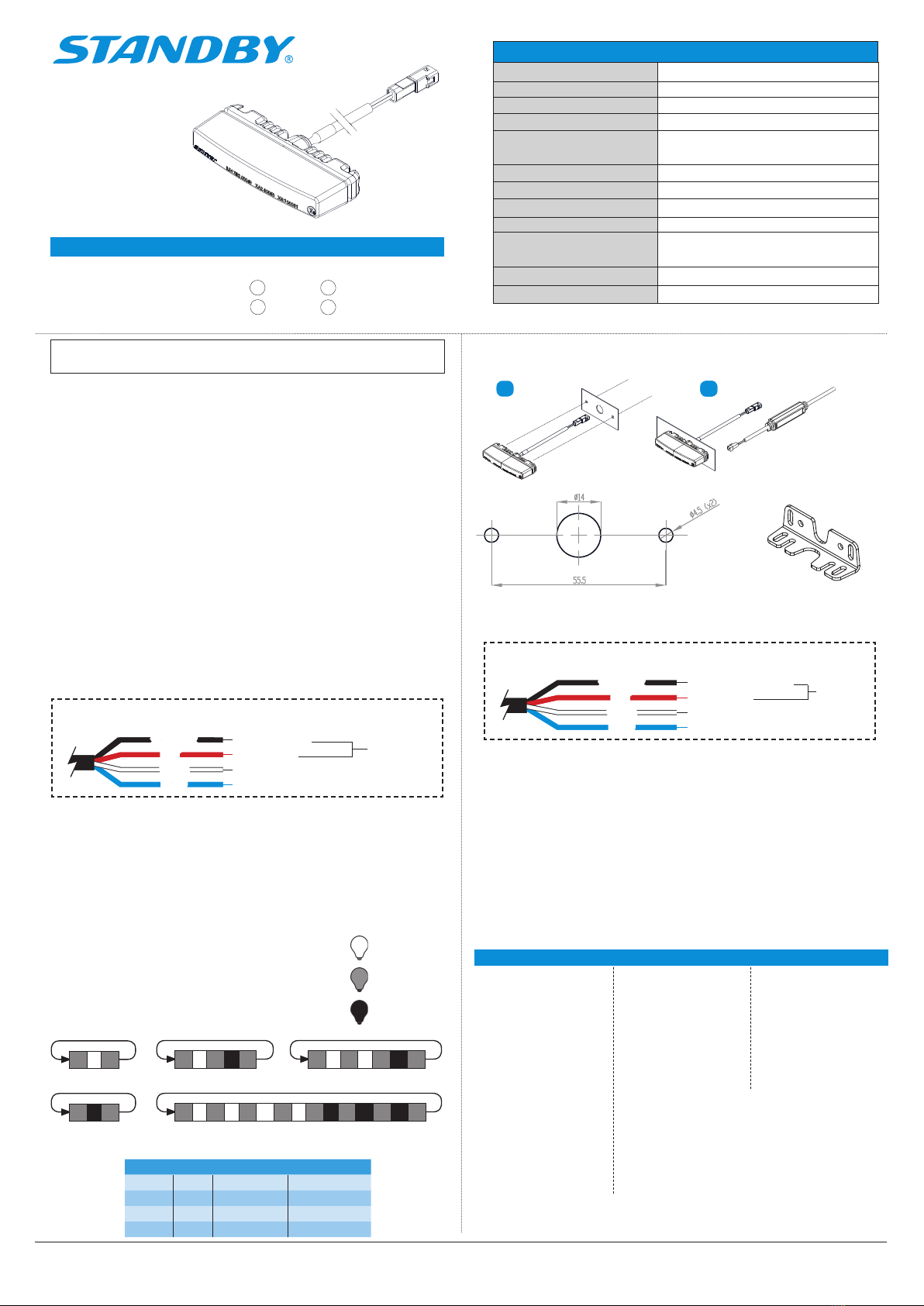

Standby L54 User manual

Synk-mode & Flash Pattern
In the configuration mode you can adjust and set the desired settings for sync-
mode and flash pattern. The settings are indicated by a series of flash sequences.
Count the number of flashes to find out the chosen settings (see table 2).
Sync-mode For desired Sync-mode, connect the BLUE wire to ground (chassi).
Flash Pattern For desired Flash Pattern, connect the
WHITE wire to ground (chassi).
NB! Each time the selected wire is connected to ground the
next version of SYNC-MODE or FLASH PATTERN is activated.
If the wire is kept connceted to ground a flash sequence
indicating the selected settings is shown, where Bright flashes
indicates the settings of Sync-mode and “Blank” flashes indicates
the selected Flash Pattern.
EN
MOUNTING For mounting follow further instructions.
NB! The lamps electronic unit should be assembled in a weather protected area.
High pressure cleaning should not be used on a distance smaller than 40 cm. No grease,
oil or any foreign substances should be applied on the LED lamps gray/black membrane
or damaged mechanically.
Connections
Connect the POWER SUPPLY according to the following instructions.
1 Connect the BLACK wire to a good and suitable ground
2 Connect the RED wire to +10-30VDC via a 5A fuse
VERSIONS
45457021, L54 Single Blue
45487021, L54 Single Amber
45467021, L54 Single Red
45477021, L54 Single White
APPROVALS
10 R - 05 250
E 5XB2 00 049
E 5XA2 00 050 E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049
E 5
XA2 00 050
E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050
E 5
XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050 E 5XR1 00 051
E 5
Sync-mode #4 & Flash Pattern #3
Sync-mode #2 & Flash Pattern #1
Sync-mode #1 & Flash Pattern #1
Sync-mode #1
Flash Pattern #1
Examples
L54 Single Blue, Amber ECE R65 Class 2 / L54 Red ECE R65 Class 1
LAMP L54
USER MANUAL
Technical Data
Lens Polycarbonate
House Aluminum (Black)
Color Blue, Amber, Red, White
Diodes 6x High Power LED
Cable 0,84m (160mm+680mm)
+ 2,0m driver
Mounting Surface mount
Synchronizing Max 10x lamps
Power 10-30 VDC
Ambient temp. -40 - +85C
Size Lamp 85x36x15 mm
Driver 80x14,3x18,6 mm
Approvals Light: ECE R65 (E5), EMC: ECE R65 (E5)
Included 1x Lamp L54, 1x Driver D13s
CONFIGURATION
For configurations of the Sync-mode and Flash Pattern follow further instructions.
NB! If STEP 2 and STEP 3 is performed incorrect one will have to restart from STEP 1.
1Connect the POWER SUPPLY.
2Wait at least 1 second & at most 6 seconds.
3Connect the WHITE wire to ground (chassi) during at least 2 seconds.
4Once in the configuration mode, a flash sequence will start, which
indicates the setting selected. To change the settings, follow the
instructions shown below Sync-mode & Flash Pattern.
5Exit the configuration mode by cutting the POWER SUPPLY.
Reset to Factory Settings (default)
While in the configuration mode, connect the BLUE and the WHITE wire to ground
(chassi) during at least 2 seconds.
The reset is confirmed with a bright steady light for approximately 2-3 seconds.
Bracket Mount
(sold separately)
Table 2 Selectable Functions
VERSION FLASH SYNC-MODE FLASH PATTERN
#1 x1 Simultaneous
(default) Double (default)
#2 x2 Alternate Triple
#3 x3 Simultaneous STEADY BURN 1
#4 x4 Alternate STEADY BURN 2
WARNING! This product contains high intensity LED devices. To prevent eye damage, DO NOT
LOOK into the light beam at close range. NB! The cooling flange could become hot.
Bright Flash
Soft Light
Blank Flash
BUILT IN FLASH
The RED wire triggers the
lamp. Connect this wire to a
source output in an I/O-unit or
via a switch.
The WHITE wire is to sync
the lamp with other lamps.
Connect this wire with other
sync wires.
The BLUE wire controls the
day/night function. By con-
necting this wire to a sinking
output in an I/O-unit or via a
switch to ground, the lamp
will dim down to night level.
STEADY BURN 1
The WHITE wire triggers the
lamp. Connect this wire to a
sinking output in an I/O-unit
or via an external flasher for a
self-defined flash pattern.
STEADY BURN 2
Follows the power supply.
Connect the RED wire to a
source output in an I/O-unit
of via an external flasher for a
self-defined flash pattern.
* Steady Burn is used when an external flasher or
a control system is used to flash the lamp.
Set to STEADY BURN 1 or STEADY BURN 2 by
following further instructions shown below
Configuration.
STANDBY AB
Sweden
Nohabgatan 12C
SE-461 53 Trollhättan
website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
To Chassis Ground
To +10-30VDC
Connections mounting
BLACK
RED
WHITE
BLUE
Power
Supply
To Chassis Ground
To +10-30VDC
Activate configuration mode, choose Flash Pattern
Choose sync-mode
Power
Supply
Connections configuration
BLACK
RED
WHITE
BLUE
see Table Connections
Copyright 2016 Standby AB. All rights reserved
AM454sB
Designed in Sweden
1 21 2

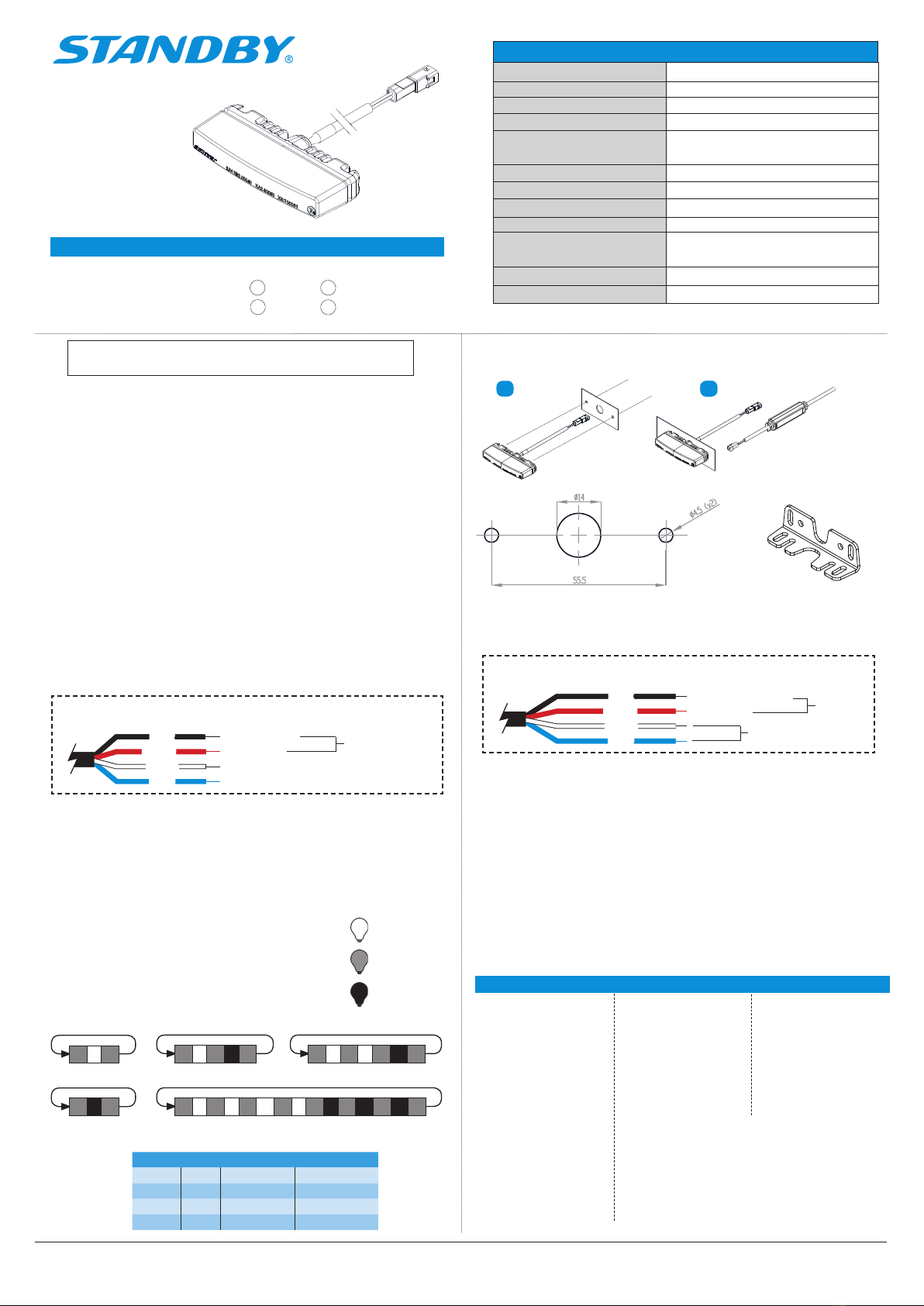

Synkläge & blinkmönster
I konfigureringsläget ställer man in önskade inställningar för synkläge och blink-
mönster. Inställningarna indikeras av en rullande blinksekvens. Genom att räkna
antalet blinkningar avläser man de inställda värdena (se tabell 2).
Synkläge Önskat synkläge ställs in genom att ansluta BLÅ kabel till jord (chassi).
Blinkmönster Önskat blinkmönster ställs in genom att
ansluta VIT kabel till jord (chassi).
OBS! Varje gång kabeln ansluts till jord väljs nästa variant av
SYNKLÄGE respektive BLINKMÖNSTER i ordningen. Så länge
kabeln hålls ansluten indikeras varianten av en rullande
blinksekvens med stark blink för synkläge och släckt “blink”
för blinkmönster.
SE
MONTERING För montering följ bildanvisningarna
OBS! Lampans elektronikenhet skall monteras på ett väderskyddat ställe. Högtryckstvätt skall
inte användas på ett avstånd understigande 40 cm. Det får inte komma fett, olja eller andra
främmande ämnen på LED-lampans grå/svarta membran eller skadas mekaniskt.
Inkoppling
För initial inkoppling anslut MATNINGSPÄNNINGEN enligt följande anvisningar.
1 Koppla SVART kabel till en bra och lämplig jordpunkt
2 Koppla RÖD kabel till +10-30VDC via en 5A säkring
MODELLER
45457021, L54 Singel Blå
45487021, L54 Singel Gul
45467021, L54 Singel Röd
45477021, L54 Singel Vit
TYPGODKÄNNANDE
10 R - 05 250
E 5XB2 00 049
E 5XA2 00 050 E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049
E 5
XA2 00 050
E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050
E 5
XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050 E 5XR1 00 051
E 5
Synkläge #4 & Blinkmönster #3
Synkläge #2 & Blinkmönster #1
Synkläge #1 & Blinkmönster #1
Synkläge #1
Blinkmönster #1
Exempel
L54 Singel Blå, Gul ECE R65 Klass 2 / L54 Röd ECE R65 Klass 1
LAMPA L54
ANVÄNDARMANUAL
Teknisk data
Lins Polykarbonat
Hus Aluminium (Svart)
Färg Blå, gul, röd, vit
Lysdioder 6x High Power LED
Kabel 0,84m (160mm+680mm)
+ 2,0m driver
Montering Utvändigt montage
Synkronisering Max 10x lampor
Spänning 10-30 VDC
Drifttemperatur -40 - +85C
Mått Lampa 85x36x15 mm
Driver 80x14,3x18,6 mm
Typgodkännande Lampa: ECE R65 (E5), EMC: ECE R65 (E5)
Inkluderat 1x Lampa L54, 1x Driver D13s
KONFIGURERING
För konfigurering av synk-läge och blinkmönster följ vidare anvisningar.
OBS! Missar man något av tidsfönstren under STEG 2 och STEG 3 måste man börja om från STEG 1
1Anslut MATNINGSPÄNNINGEN genom att ansluta SVART och RÖD kabel
enligt anvisningarna under Inkoppling.
2Vänta minst 1 sekund och max 6 sekunder.
3Anslut VIT kabel till jord (chassi) under minst 2 sekunder.
4Väl i konfigureringsläget så startar en blinksekvens som indikerar den
valda inställningen. Välj annan inställning genom att följa anvisningarna
nedan under Synkläge & Blinkmönster.
5Konfigureringsläget lämnas genom att bryta MATNINGSPÄNNINGEN.
Fabriksåterställning (default)
Starta först konfigureringsläget. Fabriksinställningen återställs genom att
ansluta både BLÅ och VIT kabel till jord (chassi) under minst 2 sekunder. Fabriks-
återställningen bekräftas genom att lampan lyser med starkt sken 2-3 sekunder.
Utvändigt fäste
(säljs separat)
VARNING! Denna produkt är bestyckad med högintensiva LED komponenter. För att undvika
ögonskador, TITTA INTE rakt in i ljuset på nära håll. OBS! Kylflänsen kan vara varm.
Tabell 2 Valbara funktioner
VARIANT BLINK SYNK-LÄGE BLINKMÖNSTER
#1 x1 Fas (default) Dubbel (default)
#2 x2 Motfas Trippel
#3 x3 Fas STEADY BURN 1
#4 x4 Motfas STEADY BURN 2
Starkt blink
Svagt lysande
Släckt blink
INTERN BLINK
RÖD kabel startar lampan.
Koppla kabeln till en höjande
utgång i en I/O-enhet eller via
en brytare.
VIT kabel används för att
synka med andra lampor.
Koppla då ihop med alla
andra synkkablar.
BLÅ kabel styr dag/natt.
Genom att koppla kabeln till
en sänkande utgång i en
I/O-enhet eller via en brytare
till lämplig jordpunkt kan man
dimma lampan till nattläge.
STEADY BURN 1
VIT kabel aktiverar lampan.
Genom att koppla kabeln
till en sänkande utgång i en
I/O-enhet eller extern flasher
kan an få lampan att blinka
med en egen frekvens.
STEADY BURN 2
Följer matningsspänningen.
Genom att koppla RÖD kabel
till en höjande flashande
utgång i en I/O-enhet eller
extern flasher kan man få
lampan att blinka med en
egen frekvens.
* Steady Burn används när man vill använda en
extern blinksignal.
Ställ om till STEADY BURN 1 eller STEADY BURN 2
genom att följa anvisningarna under Konfigurering.
STANDBY AB
Sverige
Nohabgatan 12C
461 53 Trollhättan
Hemsida
www.standby.eu
E-post
inf[email protected]
Telefon
0520-49 44 40
Till jordpunkt (chassi)
Till +10-30VDC Matnings-
spänning
Inkoppling montering
SVART
ROUGE
VIT
BLÅ
Inkoppling konfiguration
SVART
RÖD
VIT
BLÅ
Till jordpunkt (chassi)
Till +10-30VDC
Aktivera konfigurationsläge, välja blinkmönster
Välja synkläge
Matnings-
spänning
se tabell Inkoppling
Copyright 2016 Standby AB. All rights reserved
AM454sB
Designed in Sweden
1 21 2

Sync-Modus & Blitz-Modus
Im Konfigurationsmodus legen Sie die gewünschten Einstellungen für den Sync-
Modus und die Blitz-Muster fest. Die Einstellungen werden durch eine Reihe von
Blink-Sequenzen der LED-Module angegeben. Durch die Anzahl der Blink-Sequen-
zen im Konfigurationsmodus, können Sie die aktuellen Einstellungen (vgl. Tabelle
2) herauszufinden.
Sync-Modus Um Einstellung der Synchronisierung zu verändern, verbinden Sie die
BLAUE Leitung mit dem Minuspol der Spannungsversorgung (Masse).
Blitz-Modus Um die Einstellung des Blitzmusters zu
verändern, verbinden Sie die WEISSE Leitung mit dem
Minuspol der Spannungsversorgung (Masse).
ACHTUNG! Jedes Mal wenn eine der beiden Programmierleitungen mit Masse
verbunden wird, wird die nächste Version des SYNC-MODUS oder BLITZ-MODUS
aktiviert. Bei dauerhaft verbundener Programmierleitung mit dem Minuspol der
Spannungsversorgung (Masse) wird der aktuelle Programmierstand durch
Blinkmuster der LED – Module angezeigt (vgl. Tabelle 2).
DE
MONTAGE Beachten Sie bei der Montage die folgende Anweisung
Die Treiber der Leuchten sollten in einem wetter- u. temperaturgeschützen (<85°) Bereich
montiert werden. Bei der Reinigung mit einem Hochdruckreiniger, auf einen Mindestabstand
von 40 cm achten. Die LED-Köpfe nicht in Kontakt mit Fett, Öl oder anderen Fremdstoe
bringen. Hierdurch können die eingesetzt grau / schwarz Membranen beschädigt werden.
Anschlussbeschreibung
Schließen Sie die Spannungsversorgung gemäß der folgenden Beschreibung an:
MODELLE
45457021, L54 Single Blau
45487021, L54 Single Gelb
45467021, L54 Single Rot
45477021, L54 Single Weiß
ZULASSUNGEN
10 R - 05 250
E 5XB2 00 049
E 5XA2 00 050 E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049
E 5
XA2 00 050
E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050
E 5
XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050 E 5XR1 00 051
E 5
Sync-Modus #4 & Blitz-Modus #3
Sync-Modus #2 & Blitz-Modus #1
Sync-Modus #1 & Blitz-Modus #1
Sync-Modus #1
Blinkmönster #1
Beispiele
L54 Single Blau, Gelb ECE R65 Klasse 2 / L54 Rot ECE R65 Klasse 1
LED-Blitzer L54
MONTAGEANLEITUNG
Technische Daten
Linse Polykarbonat
Gehäuse Aluminium (Schwarz)
Farbe Blau, Gelb, Rot, Weiß
LEDs 6x High Power LED
Anschlussleitung 0,84m (160mm+680mm)
+ 2,0m Treiber
Montage Außenmontage
Synchronisierung Max 10 Blitzmodule
Spannungsversorgung +10-30 VDC
Betriebstemperatur -40 - +85°C
Abmessungen Blitzmodul 85x36x15 mm
Treiber 80x14,3x18,6 mm
Zulassungen Blitzmodul: ECE R65 (E5), EMV: ECE R10(E5)
Lieferumfang 1x Blitzmodul L54, 1x Treiber D13s
PROGRAMMIERUNG
Die Programmierung des Sync-Modus und des Blitz-Modus, erfolgt wie folgend
beschrieben. Beginnen Sie erneut bei Schritt 1, bei nicht korrekter Einstellung
in Schritt 2 und Schritt 3.
1Schließen Sie die SPANNUNGSVERSORGUNG an.
2Bitte warten Sie min. 1 – jedoch max. 6 Sekunden.
3Verbinden Sie die WEISSE Leitung für 2 Sekunden an den Minuspol
de Spannungsversorgung (Masse).
4Sobald der Konfigurationsmodus gestartet wurde, blinken die
LED-Module in einem Blink-Modus, der die momentan eingestellte
Programmierung anzeigt. Um die Einstellungen zu ändern, folgen Sie
den Anweisungen für den Sync-Modus unten auf dieser Seite und für
den Blitz-Modus auf der nächsten Seite.
5Das Beenden des Programmier-Modus erfolgt durch Trennung der
SPANNUNGSVERSORGUNG.
Zurücksetzen auf Werkseinstellungen (Standardeinstellungen)
Während aktivem Programmier – Modus, verbinden Sie die BLAUE und die WEISSE
Leitung für 2 Sekunden mit dem Minuspol der Spannungsversorgung (Masse).
Ein ca. 2 – 3 Sekunden langes helles und permanentes leuchten der LED – Module
bestätigt das Zurücksetzen.
Extern Montieren
(separat erhältlich)
Tabelle 2 Wählbare Funktionen
VARIANTE BLITZ SYNC-MODUS BLITZ-MODUS
#1 x1 Simultan (Standard) Doppelt (default)
#2 x2 Alternierend Dreifach
#3 x3 Simultan STEADY BURN 1
#4 x4 Alternierend STEADY BURN 2
Hellen Blitz
Sanftes Licht
Leer Blitz
ACHTUNG! Dieses Produkt enthält hochintensive LEDs. Um Augenschäden zu vermeiden nicht in
den eingeschalteten Blitzer schauen! Bitte beachten Sie, dass die Kühlkörper an den LED – Modulen
heiß werden können.
1
2
Verbinden Sie die SCHWARZE Leitung mit einer gut
leitenden Minusleitung der Stromversorgung (Masse)
Verbinden Sie die ROTE Leitung, mit einer gut leitenden
+10-30 VDC Stromversorgung (Absicherung 5A)
INTEGRIERTER BLITZTREIBER
Die ROTE Leitung aktiviert die
Leuchte. Verbinden Sie diese
Leitung mit einer geeigneten
Steuerung oder über einen
Schalter mit einer Strom-
quelle.
Die WEISSE Leitung dient der
Synchronisierung mit anderen
Leuchten, welche über den
gleichen Treiber verfügen.
Die BLAUE Leitung dient der
Umschaltung zwischen dem
Tag – u. Nacht Modus. Durch
Anschluss über einen Minus-
kontakt einer geeigneten
stromversorgenden Steuerung
oder über einen Schalter direkt
an den Minuspol (Masse) der
Spannungsversorgung, wird
die Leuchte in den Nachtmod-
us geschaltet.
PERMANENT ANSCHLUSS 1
Die WEISSE Leitung aktiviert
die Leuchte. Durch Anschluss
über einen Minus
geschalteten Kontakt einer
geeigneten
stromversorgenden Steuerung
oder über einen externen
Blitztreiber wird ein
eigendifinierters Blitzmuster
geschaltet.
PERMANENT ANSCHLUSS 2
Folgt der +12 VDC Stromver-
sorgung. Durch Anschluss über
einen +12VDC geschalteten
Kontakt einer geeigneten
stromversorgenden Steuerung
oder über einen externen
Blitztreiber um die Leuchte
in einen eigendefinierten
Blitzmuster zu betreiben.
* Der permanent Anschluss wird genutzt, wenn eine
externe Steuereinheit das Blitzmuster vorgibt.
Der permanente Anschluss Variante 1 oder 2, wird wie
folgt beschrieben programmiert.
STANDBY AB
Sweden
Nohabgatan 12C
S-461 53 Trollhättan
Website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
Fahrzeugmasse
Bis +10-30VDC
Spannungs-
versorgung
Anschluss montage
SCHWARZ
ROT
WEISS
BLAU
Fahrzeugmasse
Bis +10-30VDC
Aktivierung Konfigurationsmodus, Auswahl Blitzmuster
Auswahl Synchronisationsmodus
Spannungs-
versorgung
Anschluss Konfigurationsmodus
SCHWARZ
ROT
WEISS
BLAU
Für Synchronisation
Für Nachtabsenkung
Copyright 2016 Standby AB. All rights reserved
AM454sB
Designed in Sweden
1 21 2

FR
MONTAGE Suivre les instructions ci-après pour le montage
ATTENTION! Ce produit contient des LED haute-intensité. Pour éviter toute
blessure à l’oeil, NE PAS REGARDER le faisceau de trop près. NOTE! La flasque de
refroidissement peut être brûlante
NOTE! Le feu électronique doit être installé à l’abri d’une surface couverte. Tout nettoyage
haute-pression ne doit pas être eectué à moins de 40cm. Aucune graisse, huile ou autre
produit étranger ne doit être appliqué sur la membrane gris-noir du feu; celle-ci ne doit pas
être mécaniquement endommagée.
Connexions
Connecter l’alimentation selon les instructions suivantes.
1 Relier le fil NOIR sur une masse de bonne qualité
2 ConnecterlefilROUGEsurunesource+10-30VDCviaunfusible5A
VERSIONS
45457021, L54 Solo Bleu
45487021, L54 Solo Orange
45467021, L54 Solo Rouge
HOMOLOGATIONS
10 R - 05 250
E 5XB2 00 049
E 5XA2 00 050 E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049
E 5
XA2 00 050
E 5XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050
E 5
XR1 00 051
E 5
10 R - 05 250
E 5XB2 00 049 E 5XA2 00 050 E 5XR1 00 051
E 5
Mode de synchro & Mode de Flash
En mode configuration il est possible de sélectionner un Mode de Synchronisation
et un Mode de Flash. Les sélections sont indiquées par des séquences de séries
de flashs. Compter le nombre de flashs pour déterminer les réglages souhaités
(voir tableau 2).
Mode de Synchro Pour activer le mode de Synchro souhaité,
connecter le fil BLEU à la masse (châssis).
Mode de Flash Pour activer le mode de Flash souhaité,
connecter le fil BLANC à la masse (châssis).
ATTENTION: A chaque fois que le fil choisi est relié à la masse, le mode de
Synchro ou le mode Flash suivant est activé. Si le fil est maintenu relié à la
masse, une séquence de clignotements est déclenchée ou le nombre de Flashs
Forts indique la version du Mode de Synchro et le nombre de Flashs Eteints
indique le Mode de Flash.
Tableau 2 Fonctions sélectionnables
VERSION FLASH
MODE DE SYNCHRO MODE DE FLASH
#1 x1 Simultané (défaut) Double (défaut)
#2 x2 Alterné Triple
#3 x3 Simultané STEADY BURN 1
#4 x4 Alterné STEADY BURN 2
Flashs Forts
Faible Luminosité
Flash Eteints
Mode de Synchro #4 & Mode de Flash #3
Mode de Synchro #2 & Mode de Flash #1
Mode de Synchro #1 & Mode de Flash #1
Mode de Synchro #1
Mode de Flash #1
Exemples
L54 Solo Bleu, Orange ECE R65 Classe 2 / L54 Rouge ECE R65 Classe 1
FEU L54
MANUEL UTILISATEUR
Caractéristiques techniquesCaractéristiques techniques
Lentilles Polycarbonate
Boitier Aluminum (Noir)
Couleur Bleu, Orange, Rouge
LED 6x LED Haute-Performances
Câble 0,84m (160mm+680mm)
+ Centrale 2,0m
Montage Surface de fixation
Synchronisation 10x x Max
Allmentation 10-30 VDC
Température d’utilisation -40 - +85C
Dimensions Feu 85x36x15 mm
Faisceau 80x14,3x18,6 mm
Homologations FEU: ECE R65 (E5), CEM: ECE R65 (E5)
Inclus 1x Feu L54, 1x Centrale D13s
CONFIGURATION
Pour configurer le Mode de Synchro et le Mode de Flash, suivre les instructions
qui suivent.
NOTE! Si l’ETAPE 2 et l’ETAPE 3 ne fonctionnent pas correctement, recommencer
à partir de l’ETAPE 1.
1Connecter l’ALIMENTATION.
2Attendre entre 1 seconde minimum et 6 secondes maximum.
3Connecter le fil BLANC à la masse (Châssis) pendant au moins
2 secondes.
4Une fois en mode de configuration, une séquence de clignotement
démarre pour indiquer le réglage sélectionné. Pour changer le
réglage, suivre les instructions décrites plus loin sur la page suivante
au paragraphe Sync-mode & Flash Pattern.
5Quitter le mode configuration en coupant l’ALIMENTATION.
Retour au réglage usine (défaut)
En mode Configuration, relier le fil BLEU et le fil BLANC à la masse (châssis)
durant au moins 2 secondes. La remise à zéro est confirmée par une lumière fixe
éclatante pendant 2 à 3 secondes environ.
Support de montage
(vendu séparément)
FLASH INTEGRE
Le fil ROUGE commande le feu.
Relier ce fil sur une sortie
d’alimentation d’une interface
d’E/S ou via un interrupteur.
Le fil BLANCsert à synchroniser
le feu avec les autres feux.
Relier ce fil avec les autres fils
de synchronisation.
Le fil BLEU contrôle la
fonction Jour/Nuit.
Relier ce fil sur une sortie
commandée à la masse via
une interface d’E/S ou via un
interrupteur. La luminosité du
feu diminuera en niveau Nuit.
STEADY BURN 1
Le fil BLANC commande le
feu. Relier ce fil sur une sortie
d’une interface d’E/S
commandée à la masse ou
celle d’une centrale
clignotante externe avec une
configuration de clignotement
prédéfinie.
STEADY BURN 2
Suivre l’alimentation. Relier
le fil ROUGE sur une sortie
commandée au «+» d’une
interface d’E/S ou via une
centrale clignotante externe
avec une configuration de
clignotement prédéfinie.
STANDBY AB
Sweden
Nohabgatan 12C
SE-461 53 Trollhättan
website
www.standby.eu
E-mail
inf[email protected]
Telephone
[phone]
NOIR
ROUGE
BLANC
BLEU
A la masse châssis Alimentation
Connexions montage
NOIR
ROUGE
BLANC
BLEU
De +10-30VDC
Activer le mode Configuration, choisir la configuration de flash
Connexions configuration
NOIR
ROUGE
BLANC
BLEU
A la masse châssis
De +10-30VDC
Choisir le mode de synchronisation
Alimentation
* Steady Burn est utilisé avec une centrale
clignotante ou un système de contrôle externe.
Basculer en mode STEADY BURN 1 ou
STEADY BURN 2 en suivant les instructions
Configuration décrites ci-dessus.
voir Tableau de connexions
Copyright 2016 Standby AB. All rights reserved
AM454sB
Designed in Sweden
1 21 2
