StarCamp Magnum Fiber KlimaTex User manual

GEBRUIKSAANWIJZING
MANUAL-INSTRUCTIONS
AUFBAUANLEITUNG
INSTRUCTIONS
D’INSTALLATION
Magnum Fiber KlimaTex

2
Alle rechten voorbehouden. Niets uit deze uitgave mag worden openbaar
gemaakt en/of verveelvoudigd door middel van druk, fotokopie, microlm
of op welke andere wijze dan ook zonder voorafgaande schriftelijke
toestemming van Doréma Rekreatie BV.

3
VOORWOORD
Van harte gefeliciteerd met uw nieuwe StarCamp lichtgewicht voortent.
Wij danken u hartelijk dat u voor StarCamp hebt gekozen en wensen u
veel kampeerplezier toe.
In deze handleiding vindt u allerlei informatie over uw voortent. Het staat
boordevol met praktische tips betreende onderhoud, service en andere
wetenswaardigheden. Natuurlijk is er ook een duidelijke opzetinstructie
waardoor het opzetten van uw voortent een stuk eenvoudiger wordt. Om
probleemloos te kunnen kamperen adviseren wij u om deze handleiding
grondig te bestuderen. Daarnaast is het ook aan te bevelen eerst uw
nieuwe voortent op te zetten en te controleren voordat u op vakantie
gaat. Indien er echter nog vragen zijn, neem dan gerust contact op met
uw dealer.

4
INHOUD
1. VOORDAT U GAAT KAMPEREN ......................................................5
1.1 Inleiding .............................................................................................................5
1.2 Maatcontrole ....................................................................................................5
1.3 Standaard uitrusting ......................................................................................5
2. FRAME ...... ........................................................................................6
3. OPBOUWEN VAN EEN LICHTGEWICHT REISTENT .......................6
3.1 Ondergrond ......................................................................................................6
3.2 Doorvoeren van de tentpees ......................................................................6
3.3 Aluminium dakliggers....................................................................................6
3.4 Bevestigen glasfiber stokken ......................................................................7
3.5 Afspannen...........................................................................................................7
3.6 Tochtstrook.........................................................................................................7
3.7 Scheerlijnen ......................................................................................................7
4. IN GEVAL VAN EEN DEFECT FRAMEDEEL......................................8
5. AFBREKEN VAN UW REISTENT .......................................................8
6. VENTILATIEVENSTER ......................................................................9
7. REGEN EN VOCHT ............................................................................9
8. ONDERHOUD EN REINIGING ........................................................10
9. INWERKING VAN UV-STRALING ..................................................10
10. SERVICE EN GARANTIE .................................................................11
11. VERPAKKEN EN OPSLAAN ...........................................................13

5
1. VOORDAT U GAAT KAMPEREN
1.1 Inleiding
Nu u eenmaal in het bezit bent van een prachtige StarCamp lichtgewicht
voortent, is het van groot belang alle geleverde materialen uitvoerig te
controleren en voor te bereiden voordat u op vakantie gaat.
1.2 Maatcontrole
Samen met uw leverancier hebt u de maatkeuze voor uw nieuwe
lichtgewicht voortent gemaakt. Controleer bij enige twijfel nogmaals de
lengte van de rechte rail op het dak van uw caravan voordat u de nieuwe
lichtgewicht voortent uit de originele verpakking haalt. In de StarCamp
brochure staat omschreven hoe u de exacte lengte van de rechte rail van
de caravan bepaalt. Gepaste producten kunnen niet worden geruild.
1.3 Standaarduitrusting
De StarCamp lichtgewicht voortenten worden standaard geleverd
met haringen die geschikt zijn voor gebruik bij een normale
grondgesteldheid. Speciale haringen voor zand- en rotsgronden zijn bij
uw dealer verkrijgbaar. De bijgeleverde ladderspanners zorgen onder alle
omstandigheden voor een perfecte afspanning.
TIP: Bevestig voordat u op vakantie gaat eerst alle ladderspanners
aan de ankerhaken van de voortent. Dit bespaart u veel tijd bij het
opzetten.

6
2. FRAME
De Magnum 260 wordt geleverd met 3 en de Magnum 390 met 4
glasfiber framedelen. Deze glasfiber framedelen worden met elastiek aan
elkaar verbonden. Beide modellen worden geleverd met 2 aluminium
dakliggers.
3. OPZETTEN VAN EEN
LICHTGEWICHT REISTENT
3.1 Zorg ervoor dat de grond vrij is van stenen en andere scherpe
voorwerpen. Wij adviseren een grondzeil op de grond te leggen om de
voortent te beschermen.
Pak de voortent uit en spreid deze uit over de grond. Zorg ervoor dat u
altijd met voldoende mensen bent om de voortent op te zetten zodat de
framedelen niet overmatig worden belast.
3.2 Voer de pees, aan de achterkant van de voortent, door de
caravanrail naar de gewenste positie. Schuif de glasfiber stokken (het
deel met zwarte dop als eerste) één voor één zover mogelijk in de tunnels
en zorg ervoor dat het deel met dop volledig, aan het uiteinde van de
tunnel, in de pocket zit.
De Magnum 260 heeft 3, de Magnum 390 heeft 4 glasfiber framedelen.
Deze glasfiber frame delen worden met elastiek aan elkaar verbonden
3.3 Plaats vervolgens aan de binnenzijde van de tent de verstelbare
aluminium dakliggers in de versterkte pockets. Deze pockets bevinden
zich aan de zijkanten van het dak boven de ramen. Span vervolgens de
dakliggers in de breedte uit, uit zodat het dak gespannen wordt.

7

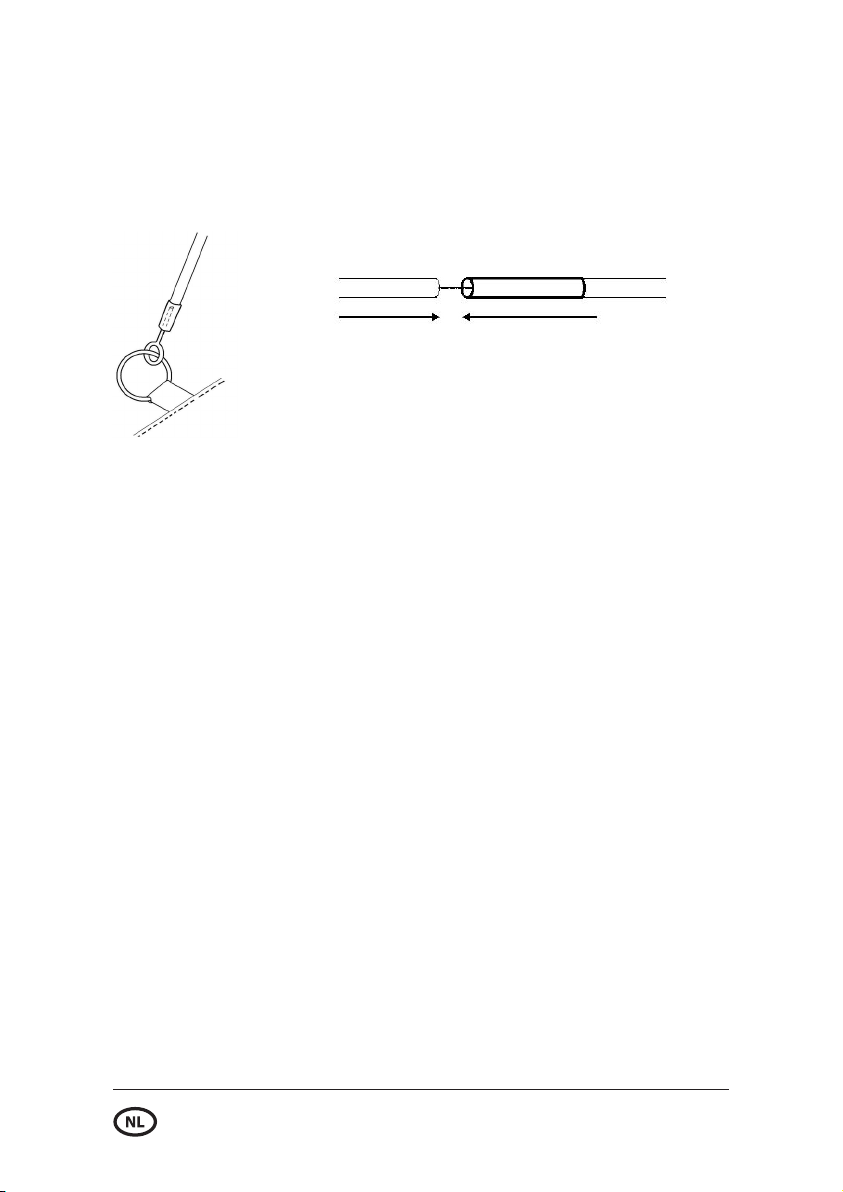

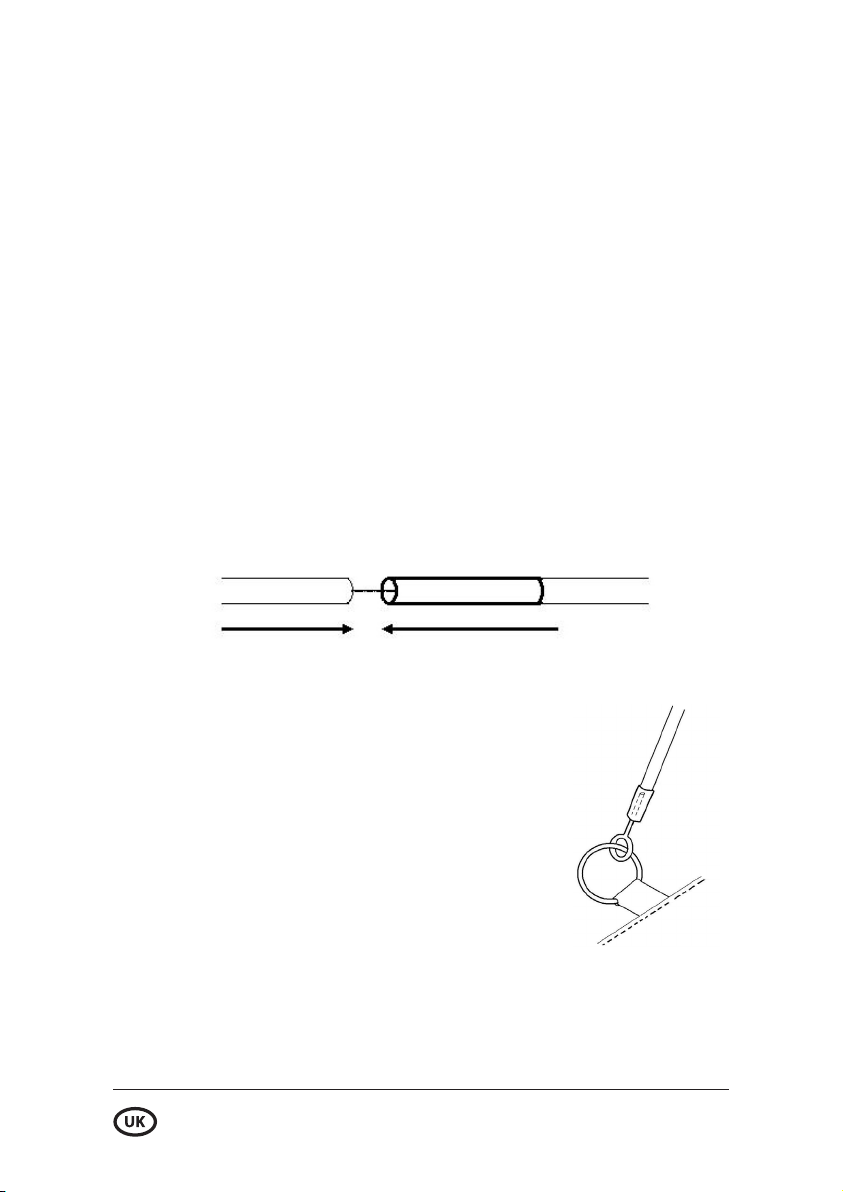

3.4 Zet vervolgens het uiteinde van de verticale glasfiber stokken
aan de onderzijde vast op de stift aan de ring aan het uiteinde van iedere
tunnel. (Afbeelding 1)
Het is belangrijk dat elk glasfiber framedeel volledig in de
tegenoverliggende metalen huls wordt geschoven. (Afbeelding 2)
3.5 Zorg ervoor dat alle deuren gesloten zijn als u de voortent
begint af te spannen. Het is belangrijk dat u begint af te spannen aan
de caravanzijde van de tent. Trek de hoeken van de voortent richting de
caravan om zo de ruimte tussen de voortent en de caravan af te sluiten.
Zet vervolgens de hoeken aan de voorzijde vast en zorg er daarbij
voor dat de voortent in een rechte lijn wordt afgespannen. Span bij de
deuropeningen kruislings af.
Als laatste plaatst u aan de binnenzijde van de tent de staanders om de
schuimstroken tegen de caravan vast te zetten.
3.6 Schuif de tochtstrook door de rail aan de onderkant van de
caravan.
3.7 Het is noodzakelijk alle aan de voortent bevestigde scheerlijnen
af te spannen. Het niet gebruiken van de scheerlijnen kan leiden tot
voortijdige schade.
Afbeelding 1
Afbeelding 2

8
4. IN GEVAL VAN EEN DEFECT
FRAMEDEEL
Framedelen kunnen breken tijdens het opzetten, of door storm
beschadigen.
Indien u geen reserve framedeel heeft dan kan reparatie meestal worden
uitgevoerd zoals hieronder aangegeven. Wees voorzichtig met gebroken
delen want deze kunnen scherp zijn en stukjes materiaal in uw huid
achterlaten.

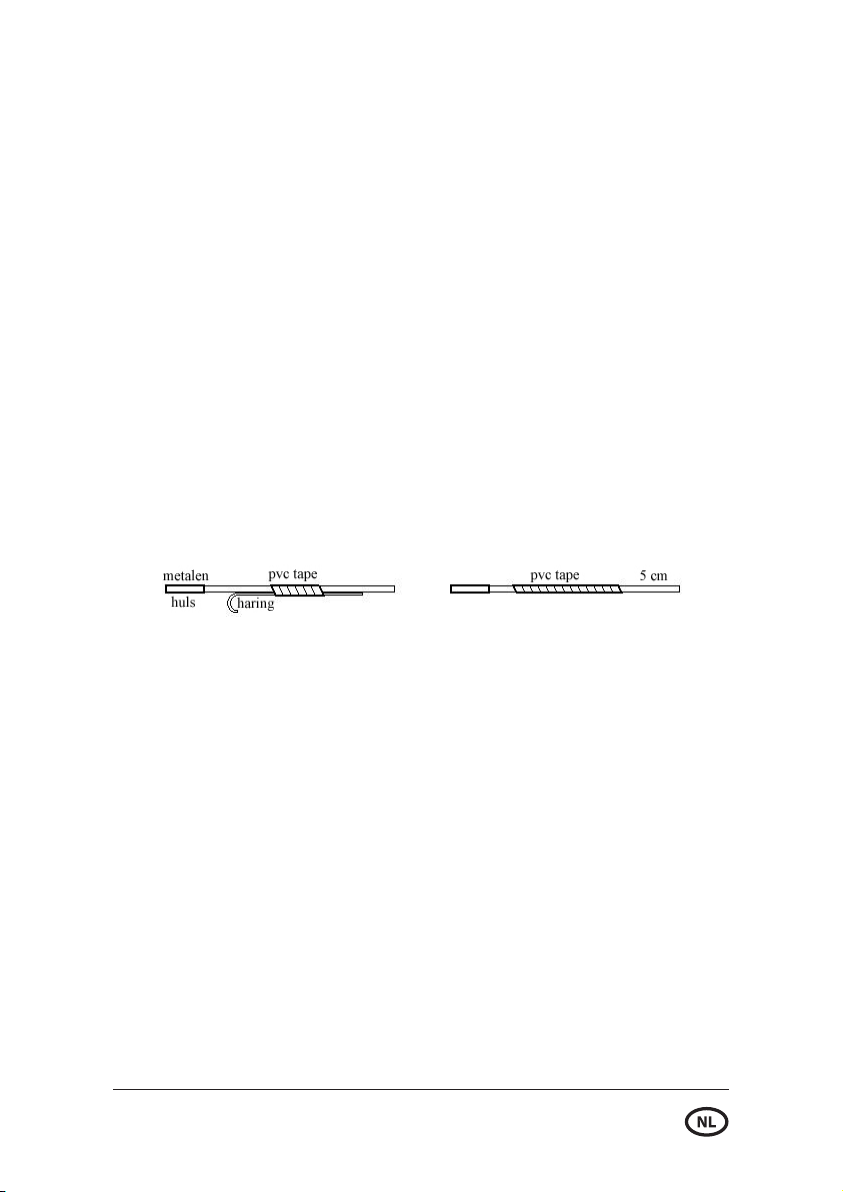

Een defecte stang kan tijdelijk worden gerepareerd door een metalen
haring als spalk te gebruiken. Het kan nodig zijn om het gebogen deel
van de haring te verwijderen zodat het gerepareerde deel nog door de
tunnel van het tentdoek kan worden geschoven.
Een gespleten stang kan tijdelijk worden gerepareerd d.m.v. PVC tape.
Vervang het gebroken deel zo spoedig mogelijk.
Via uw leverancier kunt u vervangende framedelen aanschaffen.
5. AFBREKEN VAN UW
REISTENT
Het is aan te bevelen de reistent af te breken als deze helemaal droog
is.
Probeer niet de framedelen uit de tunnels te trekken maar duw
de framedelen uit de tunnels om beschadigingen aan het doek te
voorkomen.
Wanneer de voortent nat is afgebroken, dient u ervoor te zorgen dat het
tentdoek binnen vierentwintig uur wordt uitgehangen om volledig te
drogen.

9
6. VENTILATIEVENSTER
Het is aan te raden om tijdens het opbouwen de ritsen van de
raamkleppen te openen, zodat de ventilatiepanelen mooi kunnen worden
gespannen en geen plooien in het materiaal van de zijwand veroorzaken.
Bij het gebruik van de lichtgewicht voortent in natuurlijke
omstandigheden kan het voorkomen dat condensvorming ontstaat en
dat daardoor aan de binnenzijde kleding, stoelkussens etc. enigszins klam
aanvoelen. Om dit tegen te gaan is het aan te bevelen zoveel mogelijk te
blijven ventileren, zodat voldoende frisse lucht in de voortent kan blijven
circuleren.
De ventilatieopeningen in de zijwanden en bij enkele modellen ook in
de voorwand, zorgen voor aanvoer van verse droge lucht, afvoer van
condens en dragen bij aan een aangenaam leefklimaat.
7. REGEN EN VOCHT
Door gebruik te maken van speciale geïmpregneerde garens zijn de
naden van uw lichtgewicht voortent waterdicht. Deze impregneer wordt
tijdens een regenbui geactiveerd, het garen zal zwellen en de naden
zullen vanzelf dichttrekken. Van belang is dat het materiaal voldoende tijd
krijgt om goed te drogen. De naden aan de binnenzijde van de voortent
zijn voorzien van een transparante, beschermende tape.
Denkt u er wel aan dat het onder alle omstandigheden een voortent blijft
en dat, waar doekdelen aan elkaar genaaid zijn een opening kan ontstaan,
waar vocht kan binnendringen.
De droge naden behandelen met een impregneerspray bespoedigt
het proces van dichttrekken. Een van de bekendste lekkage oorzaken
is de kitnaad van de aluminium tentrail, welke boven op de caravan
gemonteerd is. Uw caravandealer kan dit voor u verhelpen.
De meeste naden zijn aan de binnenzijde voorzien van een transparante -
beschermende tape.

10
8. ONDERHOUD EN REINIGING
Gedurende uw vakantie kan uw lichtgewicht voortent behoorlijk vuil
worden. Dit kan uiteraard verschillende oorzaken hebben. Wanneer u
bijvoorbeeld een lange periode droog weer heeft gehad, kunt u veel stof
op uw voortent aantreffen.
Door het tentdoek regelmatig droog af te borstelen voorkomt u zwarte
streepvorming, die anders na de eerste regenbui kan ontstaan. Met een
deel van het onderhoud kunt u vaak al op de laatste dag van de vakantie
beginnen. Als het weer het toelaat, kunt u alvast slik- en spatranden met
lauw water reinigen en de lichtgewicht voortent laten drogen.
Nadat u uiteindelijk de lichtgewicht voortent heeft afgebroken, kunt u de
tochtstrook, ladderspanners en haringen schoonmaken en drogen.
Eventuele metalen framedelen kunt u met een vochtige doek afnemen
waarbij u erop moet letten dat u vooral de telescopische delen altijd goed
droog opbergt. Het reinigen van de lichtgewicht voortent, ongeacht
van welk materiaal deze is gemaakt, dient uitsluitend te geschieden met
schoon water (ca. 30 graden) en een spons of zachte borstel.
9. INWERKING VAN UV STRALING
Onze lichtgewicht tentenlijn van KlimaTex materiaal biedt een goede
bescherming tegen UV. Ondanks alle voorzorgsmaatregelen kunnen
de gebruikte materialen onder invloed van UV verouderen. Daarom
adviseren wij voor uw vakantie een schaduwrijke kampeerplek te kiezen.
De meeste ritsen zijn afgedekt, dat voorkomt het vroegtijdig verouderen
en vervuiling. Het gebruikte hoog reflecterende dak materiaal biedt
eveneens bescherming tegen UV-straling.

11
10. SERVICE EN GARANTIE
Inleiding
StarCamp streeft ernaar om u een zo hoogwaardig mogelijk product te
leveren. Onze lichtgewicht voortenten worden gemaakt van de beste
kwaliteit materialen, zorgvuldig verwerkt door ervaren vakmensen
en gecontroleerd door speciaal geschoolde kwaliteitsmedewerkers.
Op al onze producten verlenen wij 2 jaar garantie. Alle eventueel
geconstateerde gebreken, die betrekking hebben op materiaal- of
productiefouten, verhelpen wij binnen de garantieperiode door een
kosteloze reparatie.
Afhandeling garantiegevallen
Indien u vragen heeft over het door u aangeschafte product, dient u zich
te wenden tot uw dealer. Uw dealer zal zorg dragen voor de afhandeling
van mogelijke garantiegevallen. Wanneer u aanspraak wilt maken op
garantie, lever dan het betreffende deel schoon en droog aan. Vervuilde
en natte tenten kunnen door ons servicepersoneel en onze machines niet
worden bewerkt en gaan onbewerkt retour.

12
Garantie
StarCamp beoordeelt in alle gevallen zelf of uw claim voor garantie in
aanmerking komt. Schade ten gevolge van buitensporige belasting,
ondeskundige behandeling en stormschade vallen buiten de garantie.
Eventueel gemaakte reis-en/of transportkosten komen niet voor
vergoeding in aanmerking. De ervaren kampeerder is het bekend dat de
hieronder aangegeven verschijnselen niet als gebreken moeten worden
gezien en dat ze de degelijkheid van de lichtgewicht voortent niet
benadelen.
• Garenverdikking in het tentdoek
• Kleurafwijking van afzonderlijke tentdoekbanen
• Kleurverandering door weers- en milieuomstandigheden
• Lichtpuntjes in het PVC materiaal; dit zijn zogenaamde pigmentvlekjes d.w.z. het
pigment dat voor de kleur moet zorgen ontbreekt. Het materiaal is op deze plaatsen
beslist niet lek of van mindere kwaliteit
• Condens, in extreme gevallen tot druppelen toe, vooral bij de naden en in de buurt van
het frame
• Oneffenheden of kleine afdrukken in de raamfolie.
• Wanneer u de lichtgewicht voortent voor de eerste keer heeft opgezet, is het mogelijk
dat de stiknaden bij de eerste regenbuien iets water doorlaten. Als het garen eenmaal
nat is geweest zal het opzwellen, zodat de stikgaatjes dicht trekken. In de meeste
gevallen zult u er dan bij de volgende regenbuien geen hinder meer van ondervinden.

13
11. VERPAKKEN EN OPSLAAN
Wanneer uw voortent aan het eind van het seizoen wordt opgeslagen,
is het van groot belang dat deze in schone en droge toestand wordt
opgeborgen. Hieronder enkele tips voor het opbergen:
• Raamfolie altijd naar binnen leggen
• Het tentdoek ruim opvouwen / oprollen
• Het dak altijd met de gecoate zijde naar buiten opbergen
• Contact met ritsen en raamfolie vermijden
• Geen stenen, bladeren of grasresten mee verpakken
• Raamkleppen kunnen als bescherming voor het raamfolie dienen
• Vermijdt het inpakken van scherpe delen
Wanneer u deze adviezen volgt, bent u verzekerd van lang gebruiksplezier
van uw voortent
TIP: Zorg er voor dat tentdoek en raamfolie niet in contact komen met
materialen waarin rubber en PVC is verwerkt zoals: laarzen, kabels,
matjes, plastic hoezen of iets dergelijks. Door de weekmakers in de
verschillende materialen kunnen bruine vlekken in het tentdoek en
raamfolie ontstaan die beslist niet meer te verwijderen zijn.

14
All rights reserved. No part of this publication may be reproduced or
transmitted in any form or by any other means, without written permission
from Dorema UK Ltd.

15
FOREWORD
Congratulations for purchasing a new StarCamp awning. We would like to
thank you for choosing StarCamp and wish you lots of enjoyable camping
holidays.
In this handbook you will find all sorts of important information about
your awning. It’s full of practical tips concerning the upkeep and service
of your new awning. Of course we have included a step by step guide on
how to erect your awning, as well as informing you of the various optional
accessories to make your awning even more complete.
To prevent any problems we strongly advise you to read this handbook
thoroughly before you start to erect your awning. We also strongly advise
you to erect your awning at least once before you commence your holidays.
If you have any questions or problems please don’t hesitate to contact your
supplying dealer.

16
INDEX
1. BEFORE YOU GO CAMPING ............................................................17
1.1 Introduction.................................................................................................... 17
1.2 Checking your awning size........................................................................ 17
1.3 Standard equipment....................................................................................17
2. FRAME.............................................................................................18
3. ERECTING YOUR AWNING.............................................................19
3.1 Ground .............................................................................................................19
3.2 Beading ............................................................................................................ 19
3.3 Fibre glass poles ............................................................................................ 19
3.4 Fibre glass pole sleeve................................................................................. 19
3.5 Roof poles........................................................................................................20
3.6 Pegging ............................................................................................................20
3.7 Draught skirt...................................................................................................20
3.8 Cushion pads..................................................................................................20
3.9 Guying points................................................................................................. 20
4. BROKEN POLES .............................................................................21
5. TAKING DOWN YOUR AWNING .....................................................22
6. DURING USE ..................................................................................22
7. CARE OF AWNING .........................................................................23
7.1 Resin stains ..................................................................................................... 24
7.2 Tree leaves ...................................................................................................... 24
7.3 Grease stains ..................................................................................................24
7.4 Bird droppings .............................................................................................. 24
7.5 Mildew .......................................................................................25
8. STORING YOUR AWNING ..............................................................26

17
1. BEFORE YOU GO CAMPING
1.1 Introduction
Now that you own this beautiful StarCamp awning, it is very important to
check and prepare everything before you go on holiday.
1.2 Checking your awning size
With the assistance of your dealer you will have chosen your correct
awning size. If you have any doubts, please measure the roof line of your
caravan again before you take the new awning out of its original packing.
In the StarCamp brochure you can find out how to get the exact roofline
measurement of the caravan. Please note that an awning taken out of its
original packaging cannot be exchanged.
1.3 Standard equipment
StarCamp awnings are supplied with standard grass pegs which are suitable
for normal camp sites. Special pegs designed for other types of ground
conditions, such as sand or hard standing, are available from your local
caravan dealer. The standard ladder straps will ensure the correct tension
is applied to the awning. Draught skirt will be found rolled into the canvas
part of your awning.
TIP: Before you go on holiday attach all ladder straps onto the anchor
fittings of your awning. This will save a lot of time when erecting the
awning.

18
2. FRAME
The Magnum 260 comes with 3 and the Magnum 390 with 4 fiberglass
frame parts. These fiberglass frame parts are connected to each other with
an elastic band. Both models are supplied with 2 aluminum upright poles.
to stabilize.

19
3. ERECTING YOUR AWNING
Most poles are broken during pitching or dismantling. Make sure enough
people are available to erect the awning without exerting undue stress on
the poles.
3.1 Ensure that the ground is free of stones and other sharp objects.
You may wish to lay a sheet of polythene on the ground to protect your
awning. Unpack and spread the awning on the ground.
3.2 Thread the beading, on the back of the awning, through the rail
on the caravan to the desired position. This would normally be centrally
over the caravan door.
3.3 Assemble the fibreglass poles, the 260 has three, the 390 has four.
It is essential that each pole section is fully inserted into the adjoining
metal ferrule. Failure to do so could result in premature pole damage.
3.4 One at a time, push the end of the
fibreglass pole (with cap) into each of the pole
sleeves as far as they will go. Secure the other end
on the ring and pin below each sleeve which is
fitted to the adjustable grey strap.

20
3.5 Take the adjustable aluminium roof poles inside and locate the
two pockets either end of the awning above the windows.
Position each end of the pole in these pockets and adjust so that the pole
is tensioned.
3.6 Ensure all the doors are closed when pegging the awning.
It is important to start with the two pegging points at the rear of the porch
(closest to the caravan) and pull the awning towards and under the caravan
to create a seal between the caravan and the awning. The pegging points
are multi position allowing flexibility. Make sure the awning is square and
do not put too much pressure on the pegging points. Peg the remaining
pegging points, cross pegging the doorways and entrances.
3.7 Slide the draught skirt into the awning rail at the bottom of the
caravan.
3.8 In order to stabilize the cushion pads which are sewn in parallel to
the caravan wall, the upright legs should be fitted. Place the adjustable
upright leg with the flat end in the pocket located on top of the cushion
pads. Adjust the upright legs to the correct height and secure them with
the sewn in straps.
3.9 The awning should be guyed using all the guying points. Failure to
do so could result in premature failure.
