Staufenbiel Hyperion User manual

MONTAGEANLEITUNG
INSTRUCTION MANUAL
INSTRUCTIONS DE MONTAGE
Art. 0314092E / 0314092P

DE
2
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor Inbetriebnahme mit den
Funktionen des Produkts vertraut zu machen. Eine nicht ordnungsgemäße Bedienung des Produkts kann
das Produkt und persönliches Eigentum schädigen und schwere Verletzungen verursachen. Dies ist ein
hoch entwickeltes Produkt für den Hobbygebrauch. Es muss mit Vorsicht und Umsicht bedient werden
und erfordert einige mechanische Grundfähigkeiten. Wird das Produkt nicht sicher und umsichtig ver-
wendet, so könnten Verletzungen und Schäden am Produkt oder anderem Eigentum entstehen. Dieses
Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen.
Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jedweder Art
ausserhalb der von der Gustav Staufenbiel GmbH vorgegebenen Anweisungen. Dieses Handbuch
enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle
Anleitungen und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung oder der
Inbetriebnahmelesen und diese befolgen, um eine korrekte Bedienung zu gewährleisten und Schäden
bzw. schwerere Verletzungen zu vermeiden.
ACHTUNG: Dieses Modell ist kein Spielzeug! Sollten Sie mit einem elektrisch angetriebenen Modell
keine Erfahrung haben, so wenden Sie sich bitte an erfahrene Modellieger, die Sie unterstützen kön-
nen. Es könnte zu Verletzungen kommen, wenn das Modell ohne Vorkenntnisse in Betrieb genommen
wird. Denken Sie an Ihre Gesundheit und Sicherheit.
SICHERHEITSHINWEISE
Diese Sicherheitshinweise sind Bestandteil dieser Anleitung und müssen sorgfältig aufbewahrt und im
Falle einer Weitergabe an nachfolgende Benutzer mit ausgehändigt werden. Ferngesteuerte Modelle
dürfen nur für den vom Hersteller vorgesehenen Zweck eingesetzt werden. Ein Modell kann nur funk-
tionstüchtig sein und den Erwartungen entsprechen, wenn es im Sinne der Bauanleitung sorgfältigst
gebaut und montiert wurde. Unbedingt sind die Angaben zum Schwerpunkt und zu den Ruderausschlä-
gen zu beachten. Vergewissern Sie sich vor dem Einschalten der Fernsteuerung, dass die verwendete
Frequenz frei ist. Erst dann einschalten! Sie alleine sind verantwortlich für den sicheren Betrieb Ihres
Modells und Motors. Luftschrauben und generell alle sich drehende Teile, die durch einen Motor ange-
trieben werden, stellen eine Verletzungsgefahr dar. Sie dürfen mit keinem Körperteil berührt werden!
Die Einhaltung der Montage- und Betriebsanleitungen im Zusammenhang mit dem Modell sowie die
Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden
Komponenten können von der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma
Staufenbiel keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb,
aus fehlerhaften Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend er-
geben. Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpichtung von der Firma
Staufenbiel zur Leistung von Schadensersatz, aus welchem Grund auch immer ausgeschlossen.
Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
• Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.
• Verwenden Sie immer vollständig geladene Akkus und entnehmen Sie diese nach Betrieb.
• Lassen Sie alle Teile des Modells abkühlen bevor Sie sie anfassen.
• Betreiben Sie das Modell stets auf offenen Geländen, weit ab von Automobilen, Verkehr und Men-
schen.
• Halten Sie Ihr Modell immer in Sicht und unter Kontrolle.
• Folgen Sie stets vorsichtig den Anweisungen und Warnungen für dieses Modell und allem dazuge-
hörigen Zubehör.
• Halten Sie Chemikalien, Kleinteile, elektronische Bauteile aus der Reichweite von Kindern.
WARNUNGEN UND WEITERE SICHERHEITSHINWEISE

DE
3
ZUBEHÖR
PNP-VERSION ARF-VERSION
Eingebaut:
GTX-3546 (650KV)
(4x) DS 1800 MG
(2x) DS 1700 MG
CAM Carbon 14x8“
42mm Spinner
Benötigt:
Smart 60A BEC
LiPo 4000-5000mAh 4S
LiPo Ladegerät
mindestens 7-Kanal
Benötigt:
X-Max X42-L oder
GTX-3546 (650KV)
(4x) DS 1800 MG
(2x) DS 1700 MG
CAM Carbon 14x8“
42mm Spinner
Smart 60A BEC
LiPo 4000-5000mAh 4S
LiPo Ladegerät
mindestens 7-Kanal
85,0 dm² (1317.5 in²) 3000 g (106 oz)
TECHNISCHE DATEN
3400 mm (134 in) 1250 mm (49 in)

DE
4
VORWORT
Herzlichen Glückwunsch zum Erwerb des Staufenbiel Hyperion.
Es handelt sich um ein Voll-GFK-Hochleistungs-Segelugmodell, welches in Schalenbauweise herge-
stellt wurde. Durch das Thermikprol in Verbindung mit dem 4-Klappenügel ist der Hyperion prädesti-
niert für den Thermikug. Durch das Verwölben der Flächen sind zu jedem Zeitpunkt die gewünschten
Flugeigenschaften einfach einzustellen. Für Thermikkreisen wird die Fläche leicht gewölbt, muss ein
Abwindfeld überquert werden, wird die Fläche leicht entwölbt und der Hyperion nimmt sofort Fahrt auf.
Die Bauausführung des Modells und die damit verbundene Detaillösungen unterliegen einer gewissen
Geschmacksabhängigkeit. Daher sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen.
Es gibt sicher hier und da andere Möglichkeiten und Herangehensweisen. Auf einige Alternativen wird
deshalb während der Baubeschreibung eingegangen, diese jedoch nicht im Bild gezeigt.
Lesen Sie bitte vor der Endmontage diese Anleitung sehr sorgfältig komplett durch.
DER RUMPF

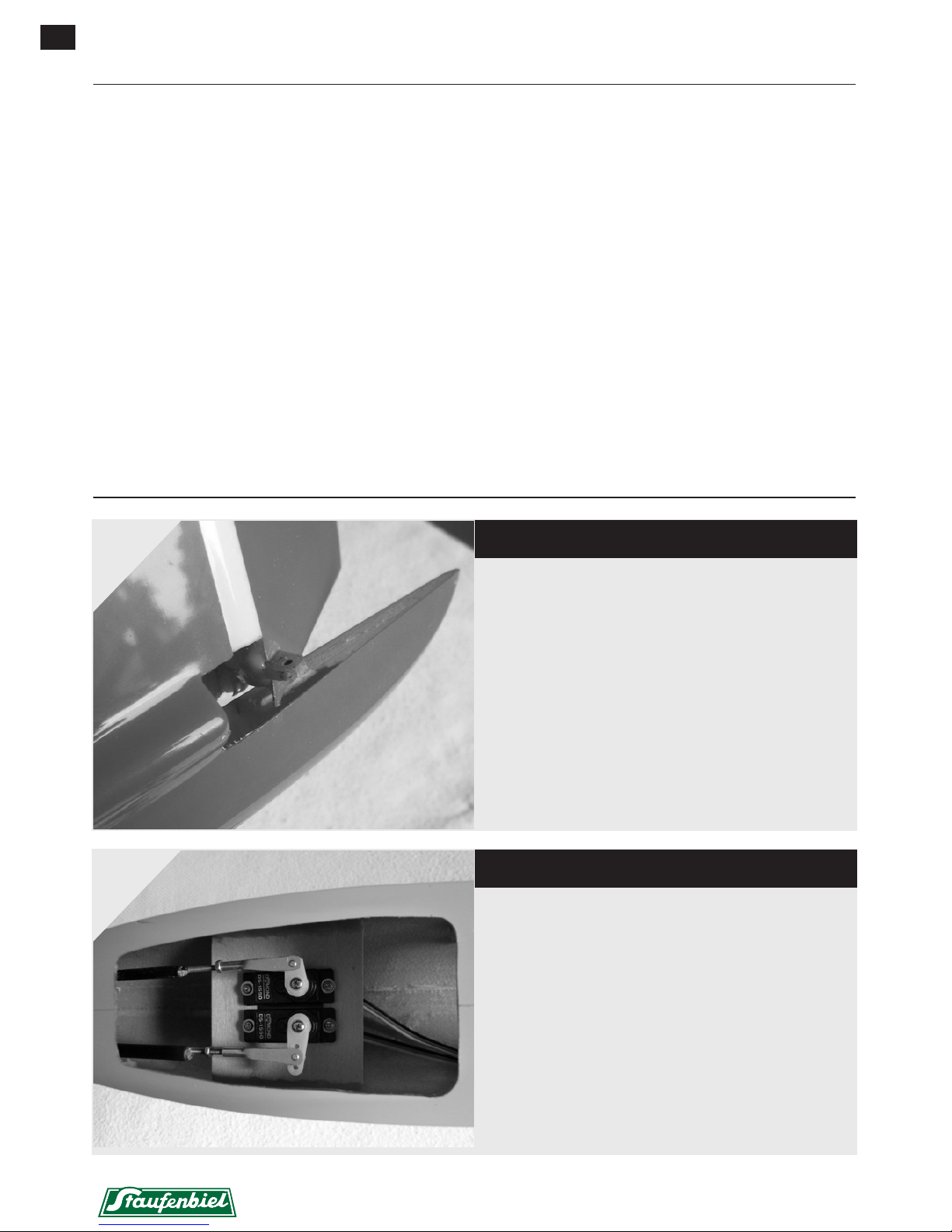

Kleben Sie das Ruderhorn des Seitenruders
wie auf dem Bild zu erkennen mit Epoxy oder
UHU Endfest 300 ein.
01 NUR ARF VERSION:
Kleben Sie das Servobrett unter der Flächen-
aufnahme in den Rumpf ein. Schrauben Sie
die Servos ein. Das Gestänge des Höhenru-
ders kann (abhängig vom Servo) relativ weit
innen eingehängt werden. Das des Seitenru-
ders eher weiter außen.
02 NUR ARF VERSION:

DE
5
Stellen Sie die Länge der Schubstange des
Seitenruders durch Auf- oder Abschrauben
der Gabelköpfe korrekt ein und kontern Sie
diese mit den Muttern. Benutzen Sie außer-
dem Schraubensicherungslack. Hängen Sie
das Gestänge anschließend wie auf dem Bild
zu sehen in das Ruderhorn ein.
03
Stellen Sie nun auch die benötigte Länge des
Höhenrudergestänges ein und sichern Sie die
Gabelköpfe in der gleichen Weise wie beim
Seitenrudergestänge. Hängen Sie den Ga-
belkopf in den Höhenruderumlenkhebel ein.
Die rechte Seite des Hebels sollte in Neutral-
stellung senkrecht sein, wie auf dem Bild zu
erkennen.
04
Das Akkubrett kann fest in den Rumpf einge-
klebt werden. Es kann aber auch mit etwas
Eigeninitiative, wie hier gezeigt, heraus-
schraubbar gebaut werden. Hierzu 2 Stege
aus Kieferleisten anfertigen. Diese bilden die
Basis für das Akkubrett.
05
In die Unterseite jeweils eine Einschlagmutter
eindrücken und mit etwas Sekundenkleber -
xieren.
06

DE
6
Anschließend mit Pattex Stabilit oder Endfest
einkleben. Der Vorteil dieser Bauweise ist auf
diesem Bild ersichtlich. Der Regler kann unter
dem Brett verlegt werden.
07
Das Akkubrett kann nun komfortabel einge-
schraubt und bei Bedarf wieder entfernt wer-
den. Der Regler ist nicht mehr zu sehen. Die
Arbeiten am Rumpf sind nach dem Einschrau-
ben des Motors bereits abgeschlossen.
08
DIE TRAGFLÄCHEN
Fräsen Sie für das Wölbklappengestänge
eine Öffnung in der Breite des Gabelkopfes
in die Fläche. Erstellen Sie außerdem eine
Ausfräsung für das Ruderhörn.
09
Kleben Sie das Ruderhorn mit ausreichend
Stabilit oder Endfest etwa im 45° Winkel zur
Oberäche ein die Klappe ein.
10
NUR ARF VERSION:
NUR ARF VERSION:

DE
7
Schleifen Sie die Auageäche des Servos
gut an und entfernen Sie den Schleifstaub.
11
Kleben Sie einen Servorahmen mit Sekunden-
kleber in den Schacht.
12
Schrauben Sie das Servo in den Rahmen und
hängen Sie das Gestänge ein. Das Servo-
horn kann noch gekürzt werden. Es ist dann
möglich eine Abdeckung ohne Auswölbung
zu verwenden.
13
Für die Querruder das Ruderhorn in das be-
reits eingeharzte Gewinde einschrauben.
Außerdem eine kleine Einfräsung erstellen,
damit das Ruder weit genug nach unten aus-
schlagen kann.
14
NUR ARF VERSION:
NUR ARF VERSION:
NUR ARF VERSION:
NUR ARF VERSION:

DE
8
Wie bei der Wölbklappe schon geschehen
die Klebeäche anschleifen und einen Ser-
vorahmen einkleben.
15
Das Servo in den Rahmen schrauben.
16
Das Gestänge montieren und die Gabelköpfe
und Kontermuttern mit etwas Schraubensiche-
rung versehen. Die Muttern mit einer Zange
leicht anziehen.
17

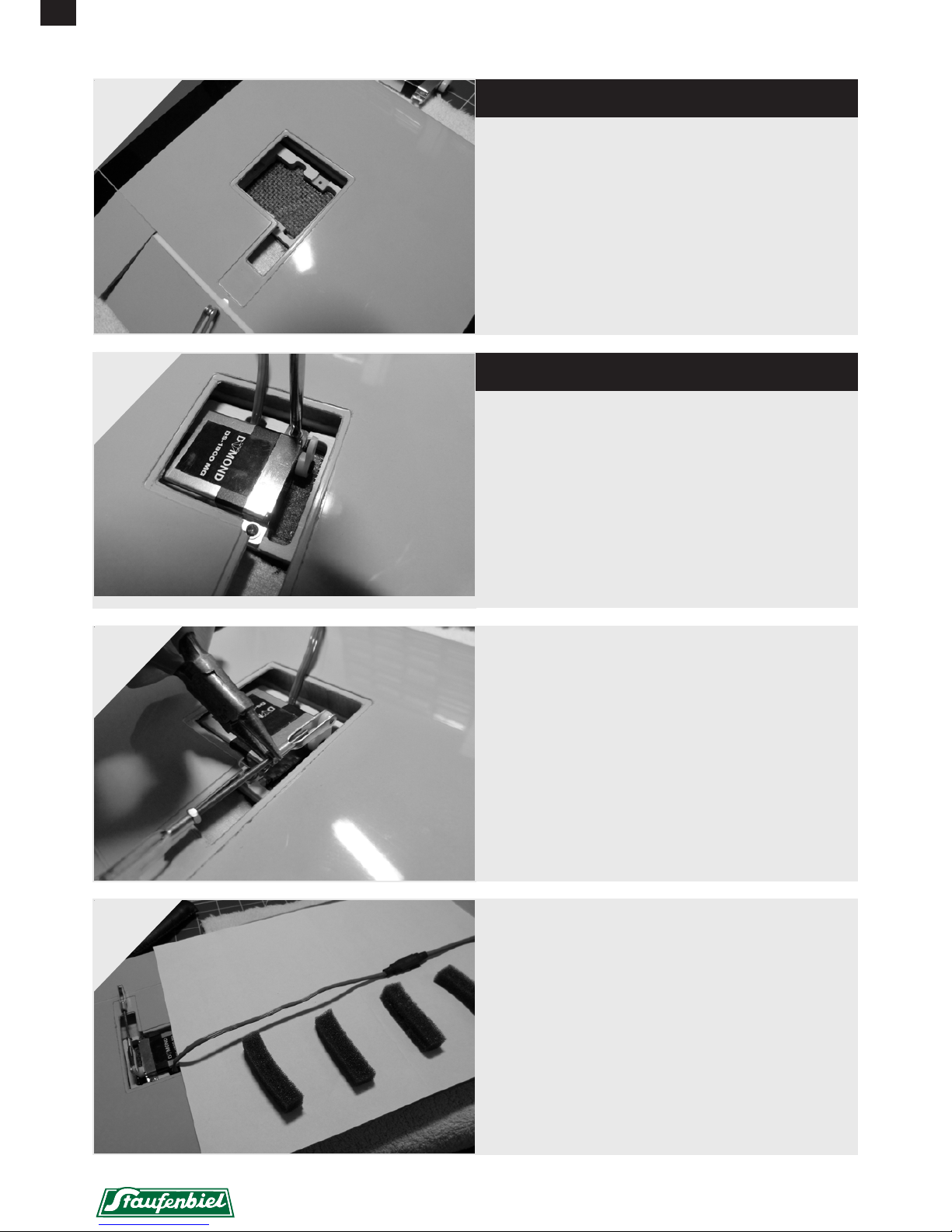

Die Servokabel verlängern aber noch nicht
durch die Fläche ziehen. Alle 5-10 cm ein
kleines Stück Schaumstoff bereitlegen.
18
NUR ARF VERSION:
NUR ARF VERSION:

DE
9
Die Schaumstoffstückchen werden mit Se-
kundenkleber am Servokabel festgeklebt.
Das Kabel kann nun in die Fläche eingezo-
gen werden. Durch den Schaumstoff wird ein
Klappern und ein eventuelles Aufscheuern
des Kabels wirksam verhindert.
19
Am Ende Kabel ein Multiplexstecker anlöten.
Entsprechendes Gegenstück für den Rumpf
anfertigen.
20
DER SCHWERPUNKT
Die Schwerpunktmarkierung am Rumpf liegt bei 90 mm hinter der Nasenleiste. Mit diesem Schwer-
punkt ist der Hyperion sehr gutmütig. Der Schwerpunkt kann je nach Belieben weiter nach hinten
verlegt werden um die Leistungsfähigkeit des Modells zu erhöhen. Stellen Sie die EWD bei einem
weit vorne liegenden Schwerpunkt (90 mm) auf etwa 1,5°, bei einem Schwerpunkt von 100 mm
auf etwa 1,0° ein. Freuen Sie sich auf viele schöne Thermiküge mit Ihrem neuen Hyperion.
ABSCHLUSS
Das Höhenruder wird nur gesteckt montiert. In der Regel ist dies fest genug und braucht keine
zusätzliche Sicherung. Der Verbindungsdraht kann bei sehr lose sitzendem Höhenruder etwas
gebogen werden. So wird eine gewissen Klemmwirkung erzielt und das Leitwerk sitzt sicher am
Rumpf. Die Montagearbeiten sind nun abgeschlossen und es kann mit der Senderprogrammie-
rung begonnen werden. Schließen Sie alle Servokabel entsprechend Ihrer Senderanleitung an
den Empfänger an. Überprüfen Sie nochmals alle Funktionen und Servolaufrichtungen auf ihre
Korrektheit!
Es wird die Einstellung von 3 Flugphasen empfohlen. Die jeweiligen Ausschläge entnehmen Sie
der Tabelle.

DE
10
RUDERAUSSCHLÄGE
FUNKTION NORMAL THERMIK STRECKE
Querruder ▲ 20 mm
▼14 mm
(Bremse: ▲ 18 mm)
▼3 mm
▲ 2 mm
Höhenruder ▲ 5 mm
▼5 mm
(Bremse: ▼ 5 mm)
Wölbklappen ▲ 8 mm
▼6 mm
(Bremse: ▼ 35 mm)
▼8 mm
▲ 3 mm
Seitenruder ◄ 35 mm
►35 mm

DE
11
STAUFENBIEL
Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Deutschland
Geschäftsführer: Holger Harms
Tel.: [phone], eMail: [email protected], Webseite: www.modellhobby.de
Copyright © Gustav Staufenbiel GmbH, 2016
KONFORMITÄTSERKLÄRUNG
Dieses Produkt entspricht den wesentlichen Schutzanforderungen gemäß den EU-Richtlinien zur
elektromagnetischen Verträglichkeit. Eine Konformitätserklärung liegt vor.
HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf nicht mit anderem Abfall entsorgt werden. Stattdessen obliegt es dem Benut-
zer, das Altgerät an einer designierten Receycling-Sammelstelle für elektrische und elektronische
Geräte abzugeben. Die getrennte Sammlung und Wiederverwertung Ihres Altgeräts zum Zeit-
punkt der Entsorgung hilft Rohstoffe zu sparen und sicherzustellen, dass bei seinem Receycling
die menschliche Gesundheit und die Umwelt geschützt werden. Weiter Informationen, wo Sie Ihr
Altgerät zum Receycling abgeben können, erhalten Sie bei Ihrer lokalen Kommunalverwaltung,
Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Proukts.
VERFASSER DIESER ANLEITUNG
Text: S.H. Layout: M.P.M.
Bilder: S.H.

12
EN
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the
product before operating. Failure to operate the product correctly can result in damage to the
product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and
requires some basic mechanical ability. Failure to operate this product in a safe and responsible
manner could result in injury or damage to the product or other property. This product is not in-
tended for use by children without direct adult supervision. Do not use with incompatible compo-
nents or alter this product in any way outside of the instructions provided by Gustav Staufenbiel
GmbH. This manual contains instructions for safety, operation and maintenance. It is essential to
read and follow all the instructions and warnings in the manual, prior to assembly, setup or use,
in order to operate correctly and avoid damage or serious injury.
WARNING
As the user of this product, you are solely responsible for operating in a manner that does not
endanger yourself and others or result damage to the product or the property of others. This mo-
del is controlled by a radio signal subject to interference from many sources outside your control.
This interference can cause momentary loss of control so it is advisable to always keep a safe
distance in all directions around your model, as this margin will help avoid collisions or injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
• A lways keep a safe distance in all directions around your model to avoid collisions or injury.
This model is controlled by a radio signal subject to interference from many sources outside
your control. Interference can cause momentary loss of control.
• Always keep aircraft in sight and under control.
• Always operate your model in an open area away from cars, trafc or people.
• Avoid operating your model in the street where injury or damage can occur.
• Never operate the model in the street or in populated areas for any reason.
• Avoid operating your model in the street where injury or damage can occur.
• Never operate your model with low transmitter batteries.
• Always use fully charged batteries.
• Always remove batteries after use.
• Always let parts cool after use before touching.
• Carefully follow the directions and warnings for this and any optional support equipment
(chargers, rechargeable battery packs, etc.) you use.
• Keep all chemicals, small parts and anything electrical out of the reach of children.
• Moisture causes damage electronics. Avoid water exposure to all equipment not specially
designed and protected for this purpose.
• Never lick or place any portion of your model in your mouth as it could cause serious injury
or even death.
SAFETY PRECAUTIONS AND WARNINGS

13
EN

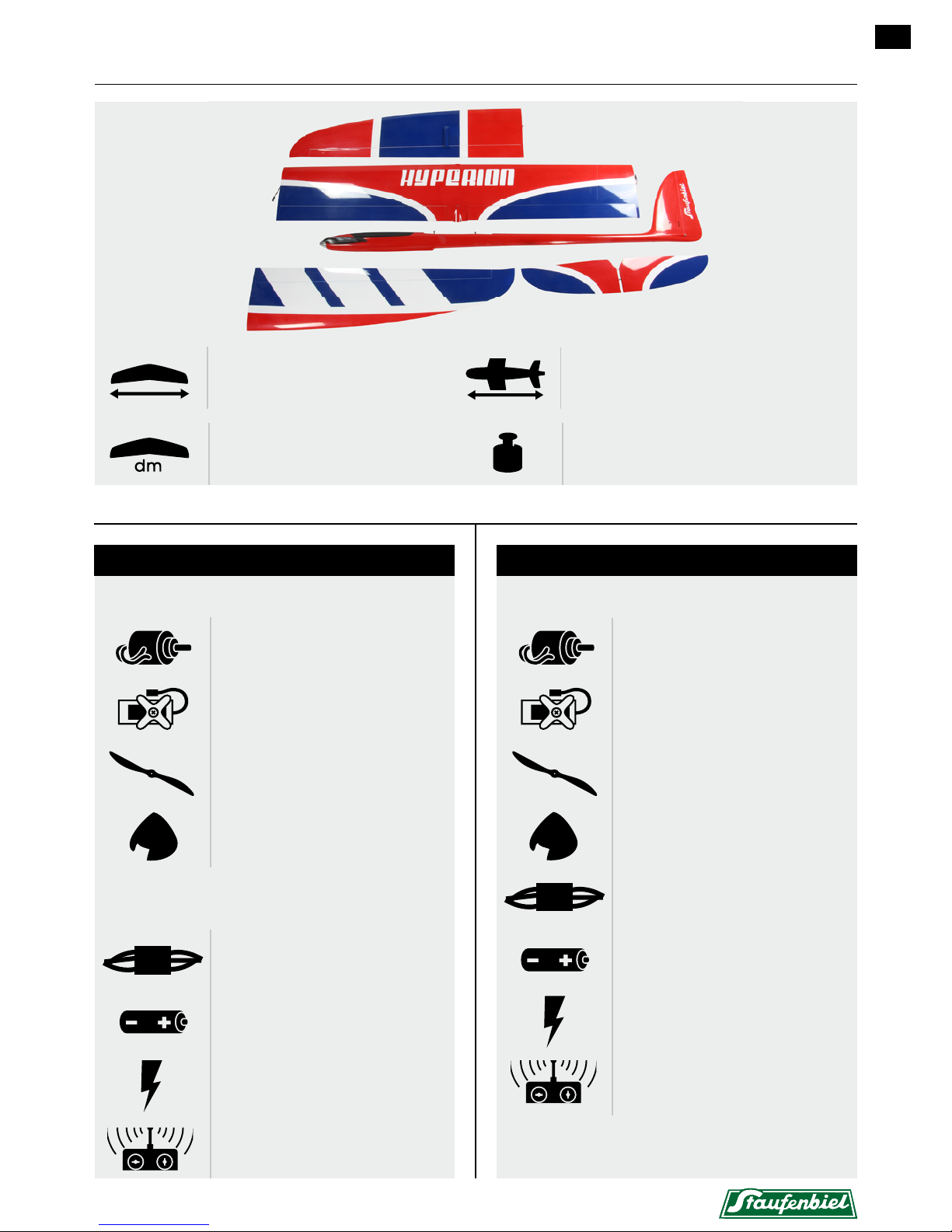

ACCESSORIES
PNP-VERSION ARF-VERSION
built-in:
GTX-3546 (650KV)
(4x) DS 1800 MG
(2x) DS 1700 MG
CAM Carbon 14x8“
42mm Spinner
needed:
Smart 60A BEC
LiPo 4000-5000mAh 4S
LiPo Charger
mindestens 7-Kanal
needed:
X-Max X42-L oder
GTX-3546 (650KV)
(4x) DS 1800 MG
(2x) DS 1700 MG
CAM Carbon 14x8“
42mm Spinner
Smart 60A BEC
LiPo 4000-5000mAh 4S
LiPo Ladegerät
mindestens 7-Kanal
85,0 dm² (1317.5 in²) 3000 g (106 oz)
SPECIFICATIONS
3400 mm (134 in) 1250 mm (49 in)

14
EN
PREFACE
Congratulations on purchasing the Staufenbiel Hyperion, a full-composite thermal glider.
The construction of the model and the detailed solutions related subject to a certain taste dependency.
Therefore, the solutions to these instructions are to be understood as a suggestion. There are certainly
other options and approaches. In some alternatives is therefore received during the building specica-
tions, but does not shown on the pictures.
THE FUSELAGE
Glue in the rudder horn like shown in the pic-
ture with 5-min Epoxy or UHU Endfest 300.
01 ARF VERSION ONLY:
Glue in the servo tray under the wing and
screw the servos into the tray. The linkage for
the elevator can be mounted in the inner hole
of the servo horn. The linkage from the rud-
der should be mounted more in the outer hole
(depending on the servo).
02 ARF VERSION ONLY:

15
EN
Adjust the length of the rudder-linkage by
screwing or unscrewing the clevis to the linka-
ge. Use the M2 nut to tighten the clevis. Addi-
tionally we recommend using thread lock. Af-
terwards mount the clevis to the rudder horn
like shown in the picture.
03
Adjust the length of the elevator-linkage by
screwing or unscrewing the clevis to the linka-
ge. Use the M2 nut to tighten the clevis. Ad-
ditionally we recommend using thread lock.
Afterwards mount the clevis to the elevator
bellcrank like shown in the picture. The right
side of the bellcrank should be vertical in neu-
tral position.
04
If you want to build a removeable servotray
prepare two pine ridges.
05
Attach in the back of the ridge a drive in nut
and glue it with CA Glue.
06

16
EN
Glue the ridges with Pattex Stabilit or Uhu En-
fest. (If not available use 15 min Epoxy) With
this kind of installation the ESC will be be ins-
talled under the tray.
07
The battery tray will be srewed in the fuselage
and if needed easily removed. The ESC is
not visible. After installing the motor the fuse-
lage is nished.
08
THE WINGS
Cut an opening for the clevis of the aps in
the wing. Prepare the hole for the control horn
within this step.
09
Glue the controll horn in an 45° angle to the
surface of the ap.
10
ARF VERSION ONLY:
ARF VERSION ONLY:

17
EN
Use sandpaper to lightly sand the surface
were the servos will be installed. Remove any
dirt.
11
Glue the servotray with CA glue in the ope-
ning.
12
Secure the servo in the mount using the screws
provided with the servo.
Connect the clevis. Cut the servo horn that
you can use a at cover.
13
Screw the aileron control horn in the existing
thread. Cut a small notch as shown making
the aileron ex the full angle down.
14
ARF VERSION ONLY:
ARF VERSION ONLY:
ARF VERSION ONLY:
ARF VERSION ONLY:

18
EN
Pepare the opening for the Aileron servo
mount as described in the aps installation.
Glue the servotray in the wing.
15
Secure the servo in the mount using the screws
provided with the servo.
16
Assemble the pushrods with clevis and nuts.
Tighten the nuts with pliers and secure it with
thread lock.
17
Extend the the servocable. Prepare a small pi-
ece of foam every 5- 10 cm.
18
ARF VERSION ONLY:
ARF VERSION ONLY:

19
EN
Glue the small foam pieces with CA on the
servo cable. The foam will protect the cable
in the and avoid rattling noises. Guide the ser-
vocable through the wing.
19
Solder a Multiplex connector at the end of the
cable. Prepare the opposite part of the con-
nector too.
20
CENTER OF GRAVITY
The mark on the fuselage of the CG is at 90 mm behind the leading edge of the wing. The ight
characteristics are very docile using this CG. The CG can be moved back until around 105 mm in
order to gain higher performance of the model. The longitudinal dihedral should be set to a value
between 1,5° (CG 90 mm) and 1,0° (CG 100 mm). We wish you many happy landings with you
new Staufenbiel Hyperion.
ASSEMBLY COMPLETION
The elevator just plugs sits on the carbon connector. There is no need to glue it. If it doesn‘t sit tight
enough, you should bend the steel connector a little bit until you have a tight t.

20
EN
CONTROL THROWS
FUNCTION STANDARD THERMAL SPEED
Ailerons ▲ 20 mm
▼14 mm
(Brake: ▲ 18 mm)
▼3 mm
▲ 2 mm
Elevator ▲ 5 mm
▼5 mm
(Brake: ▼ 5 mm)
Flaps ▲ 8 mm
▼6 mm
(Brake: ▼ 35 mm)
▼8 mm
▲ 3 mm
Rudder ◄ 35 mm
►35 mm
