SteelSeries GameDAC Installation and operation manual

GameDAC
PRODUCT INFORMATION GUIDE

2
CONTENTS
WELCOME TO
GAMEDAC
History showed us that gaming headsets rarely looked good and sounded
worse, so we made Arctis and put all other headsets on notice. Next, the
audiophiles said that a gaming headset could never stand up to dedicated
headphones, so we made Arctis Pro and changed the game.
Like you, we are esports pros, pubstars, 5am raiders, 1hp heroes, streamers
and dreamers. Your Arctis Pro was forged out of our belief that gaming isn’t
your way to escape reality, it’s your path to rewrite it.
Translations
Español 17
简体中文 20
繁體中文 23
日本語 25
한국어 29
Deutsch 32
Русский 34
Français 37
Italiano 41
Português 44
Regulatory
Welcome 2
SteelSeries Engine 3
Product Overview 5 –6
GameDAC Operation 7 – 8
Setup PS4 Pro/Original 9 – 10
Setup PS4 Slim 11 – 14
Setup PC 15 – 16

3 4
find help at support.steelseries.com
PACKAGE CONTENTS
GameDAC
3.5 mm Headphone Adapter
USB Audio Cable
Optical Audio Cable
Product Information Guide
SYSTEM REQUIREMENTS //
COMPATIBILITY
PC
PS4 (Pro/Original/Slim)
STEELSERIES ENGINE
Download SteelSeries Engine to customize
illumination on your headset, control the
GameDAC from PC, and to integrate with Engine
Apps (like displaying Discord info on the OLED
screen). steelseries.com/engine
SOFTWARE REQUIREMENTS
Platforms
Windows 7 +
Mac OS X 10.8 +
120MB of free hard drive space for installation
*DTS Headphone:X 7.1 Surround available on
Windows only. Software installation required.

5 6
01 USB Audio Cable
02 Optical Audio Cable
03 3.5 mm Headphone Adapter
01
06
09 10 11
02
05
08
03
04
07
04 OLED Screen
05 Secondary Button
06 Control Wheel
07 Optical Jack
08 USB Jack
09 Line Out Jack
10 Mobile Jack
11 Headset Connection Jack

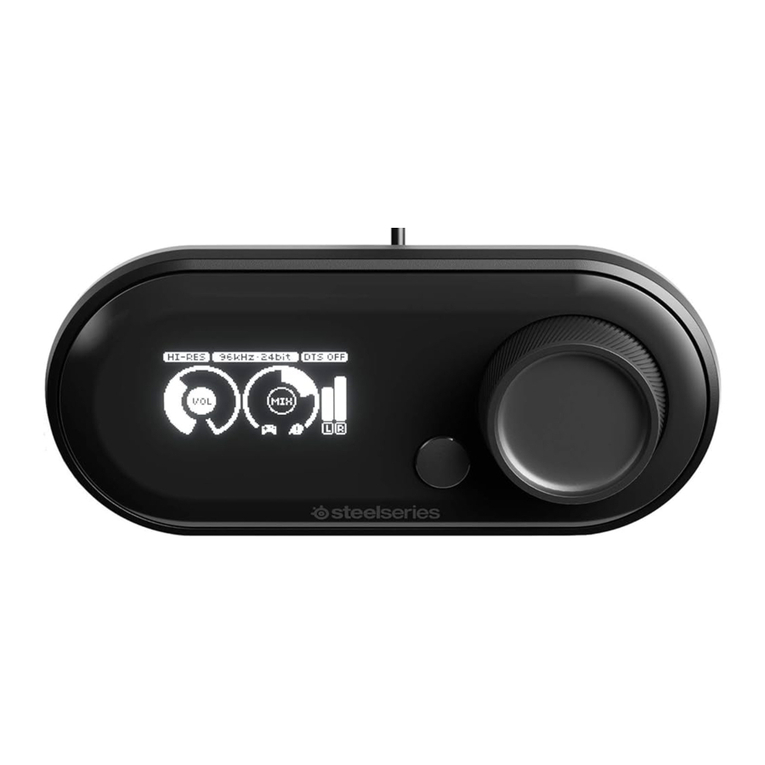

PRODUCT OVERVIEW

2s
7 8
GameDAC OPERATION
HOME SCREEN
• Press and release the control wheel 06 to toggle between volume and ChatMix
• Rotate the control wheel 06 to adjust the selected parameter
• Press and release the Secondary Button 05 to toggle DTS Headphone:X on and off
• Press and hold the control wheel 06 to bring up the main menu
MAIN MENU
• Rotate the control wheel 06 to cycle menu items
• Press and release the control wheel 06 to select
• Press and release the Secondary Button 05 to move back in the menu

HARDWARE INSTALLATION
910
SETUP PS4 PRO AND ORIGINAL
01 Connect the main headset cable from the
headset to the GameDAC
02 Connect the USB audio cable 01 from the
GameDAC to the front of the PS4
03 Connect the Optical Audio Cable 02 from
the GameDAC to the back of the PS4
GameDAC SETTINGS
01 Press and hold the control wheel 06 to enter the main menu
02 Select Input, then click the control wheel 06 to edit
03 Choose the PS4 mode
PS4 AUDIO SETTINGS
SOUND AND SCREEN >AUDIO OUTPUT SETTINGS
Primary Output Port Digital Out (Optical)
Audio Format (Priority) Bitstream (Dolby)
DEVICES >AUDIO DEVICES
Output to Headphones Chat Audio
0201

11 12
SETUP PS4 SLIM
HARDWARE INSTALLATION GameDAC SETTINGS
01 Press and hold the control wheel 06 to enter the main menu
02 Select Input, then click the control wheel 06 to edit
03 Choose the PS4 mode
PS4 AUDIO SETTINGS
SOUND AND SCREEN >AUDIO OUTPUT SETTINGS
Audio Format (Priority) Bitstream (Dolby)
HDMI Audio Output 5.1 ch
DEVICES >AUDIO DEVICES
Output to Headphones Chat Audio
HARDWARE INSTALLATION
WITH OPTICAL AUDIO
01 Connect the main headset cable from the
headset to the left side of the GameDAC
02 Connect the optical cable 02 from the
GameDAC to the optical output of your TV
or HDMI adapter
03 Connect the USB audio cable 01 from the
GameDAC to the USB port on the front of
the PS4
* The PS4 Slim does not have an optical
output. For full functionality you will need
to connect the GameDAC to the optical
output of a TV or an HDMI adapter.
If no optical is available proceed to the
next page.
02 01

13 14
SETUP PS4 SLIM
HARDWARE INSTALLATION GameDAC SETTINGS
01 Press and hold the control wheel 06 to enter the main menu
02 Select Input, then click the control wheel 06 to edit
03 Choose the PS4 mode
PS4 AUDIO SETTINGS
DEVICES >AUDIO DEVICES >OUTPUT TO HEADPHONES >ALL AUDIO
Audio Format (Priority) Bitstream (Dolby)
HDMI Audio Output 5.1 ch
DEVICES >AUDIO DEVICES
Output to Headphones Chat Audio
01
HARDWARE INSTALLATION
WITHOUT OPTICAL AUDIO
01 Connect the main headset cable from the
headset to the left side of the GameDAC
02 Connect the USB audio cable 01 from the
GameDAC to the USB port on the front of
the PS4
* Without optical audio, surround sound
and ChatMix features will be unavailable.

HARDWARE INSTALLATION
15 16
SETUP PC find help at support.steelseries.com
Optional setup
Cable not included
GameDAC SETTINGS
01 Press and hold the control wheel 06 to enter the main menu
02 Select Input, then click the control wheel 06 to edit
03 Choose the PC or Hi-Res mode (Note: Hi-Res enables
96k/24bit audio, but surround sound and ChatMix are unavailable)
WINDOWS SOUND SETTINGS
01 Under "Playback"highlight GameDAC Game Audio and select "Set
Default"
02 Under “Playback”select GameDAC Chat Audio and select "Set
Default Communications Device"
03 Under "Recording"highlight GameDAC Chat Audio and select "Set
Default"
01 Connect the main headset cable from the
headset to the GameDAC
02 Connect the USB audio cable 01 from the
GameDAC to the PC
03 (Optional) Connect a 3.5mm cable from
the GameDAC Line Out to a pair of
powered speakers
01

17 18
ESPAÑOL
SteelSeries Engine
Descarga SteelSeries Engine para personalizar la
iluminación de los auriculares, controlar GameDAC
desde la PC e integrar con Engine Apps (como
mostrar información Discord en la pantalla OLED).
steelseries.com/engine
Requisitos del software SteelSeries Engine
Plataformas:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
120MB de espacio libre en el disco duro para la
instalación
*SteelSeries 7.1 Surround disponible solo en Windows
solicite ayuda en support.steelseries.com
Contenido del paquete
GameDAC
Auriculares Adaptador
Cable de audio USB
Cable de audio óptico
Guía de información del producto
Requisitos del sistema // Compatibilidad
PC
PS4 (Pro / Slim / Original)
DESCRIPCIÓN GENERAL DEL PRODUCTO
01 Cable de audio USB
02 Cable de audio óptico
03 Adaptador para auriculares de 3,5 mm
04 Pantalla OLED
05 Botón secundario
06 Rueda de control
07 Conector óptico
08 Conector USB
09 Conector de línea de salida
10 Conector para teléfonos móviles
11 Conector de auriculares
ACCIONAMIENTO DE GAMEDAC
Pantalla de inicio
01 Presiona y suelta la rueda de control para alternar
entre volumen y ChatMix
02 Gira la rueda de control para ajustar el parámetro
seleccionado
03 Presiona y suelta el botón secundario para activar
y desactivar DTS Headphone:X
04 Presiona y mantén presionada la rueda de control
para abrir el menú principal
Menú principal
01 Gira la rueda de control para seleccionar artículos
del menú
02 Presiona y suelta la rueda de control para
seleccionar
03 Presiona y suelta el botón secundario para volver
un paso”
CONFIGURACIÓN DE PS4 PRO Y ORIGINAL
Instalación de hardware
01 Conecta el cable principal de los auriculares a
GameDAC
02 Conecta el cable de audio USB de GameDAC
a la parte frontal de la PS4
03 Conecta el cable de audio óptico de GameDAC
a la parte trasera de la PS4
Configuración de GameDAC
01 Presiona y mantén presionada la rueda de control
para ingresar al menú principal
02 Selecciona entrada y haz clic en la rueda de
control para editar
03 Elige el modo PS4
Configuración de audio de PS4
Sonido Y Pantalla > Configuración De Salida
De Audio
Puerto de salida principal > Salida digital (óptica)
Formato de audio (prioridad) > Flujo de bits (Dolby)
Dispositivos > Dispositivos de audio
Salida a auriculares > Audio de chat

19 20
CONFIGURACIÓN DE PS4 SLIM
CON AUDIO ÓPTICO
01 Conecta el cable principal de los auriculares al lado
izquierdo de GameDAC
02 Conecta el cable óptico de GameDAC a la salida
óptica del TV o el adaptador HDMI
03 Conecta el cable de audio USB de GameDAC al
puerto USB de la parte frontal de la PS4
*La PS4 Slim no tiene salida óptica. Para obtener
una funcionalidad completa, deberás conectar
GameDAC a la salida óptica del TV o un adaptador
HDMI. Si no está disponible, continúa en la página
siguiente.
Configuración de audio de PS4
Dispositivos > Dispositivos de audio > Salida a
auriculares > Todo el audio
Formato de audio (prioridad) > Flujo de bits (Dolby)
Salida de audio HDMI > 5,1 ch
Dispositivos > Dispositivos de audio
Salida a auriculares > Audio de chat
CONFIGURACIÓN DE PS4 SLIM
SIN AUDIO ÓPTICO
01 Conecta el cable principal de los auriculares al lado
izquierdo de GameDAC
02 Conecta el cable de audio USB de GameDAC al
puerto USB de la parte frontal de la PS4
*Sin audio óptico, no están disponibles las funciones
de sonido envolvente y ChatMix.
Configuración de GameDAC
01 Presiona y mantén presionada la rueda de control
para ingresar al menú principal
02 Selecciona entrada y haz clic en la rueda de
control para editar
03 Elige el modo PS4
Configuración de audio de PS4
Dispositivos > Dispositivos de audio > Salida a
auriculares > Todo el audio
Formato de audio (prioridad) > Flujo de bits (Dolby)
Salida de audio HDMI > 5,1 ch
Dispositivos > Dispositivos de audio
Salida a auriculares > Audio de chat
CONFIGURACIÓN DE PC
01 Conecta el cable principal de los auriculares a
GameDAC
02 Conecta el cable de audio USB de GameDAC
a la PC
03 (Opcional) Conecta un cable de 3,5 mm de la línea
de salida de GameDAC a un par de altavoces
encendidos
Configuración de GameDAC
01 Presiona y mantén presionada la rueda de control
para ingresar al menú principal
02 Selecciona entrada y haz clic en la rueda de
control para editar
03 Elige el modo PC o Hi-Res (nota: Hi-Res activa el
audio de 96k/24bit, pero el sonido envolvente y
ChatMix no están disponibles)
Configuración de sonido de Windows
01 En Playback, resalta GameDAC Game Audio y
selecciona Congurar como predeterminado
02 En Reproducción, selecciona GameDAC Chat
Audio y luego Congurar dispositivo de
comunicación como predeterminado
03 En Grabación, resalta GameDAC Chat Audio y
selecciona Congurar como predeterminado”
简体中文
SteelSeries Engine
到 steelseries.com/engine 下载SteelSeries
Engine来自定义头戴式耳机上的灯光、在PC上控
制 GameDAC、以及与Engine应用交, (如在OLED
屏幕上显示Discord信息)
SteelSeries Engine 系统需求
适用平台:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
安装需要120 MB磁盘空间

21 22
* SteelSeries 7.1 Surround仅在Windows上可用
请在support.steelseries.com上寻求帮助
包装内容
GameDAC
耳机接头
USB音频线
光纤音频线
产品信息指南
系統需求 // 相容性
PC
PS4 (Pro / Slim / Original)
产品概述
01 USB音频线
02 光纤音频线
03 耳机接头
04 OLED屏幕
05 辅助按钮
06 控制旋钮
07 光纤插孔
08 USB插孔
09 Line Out插孔
10 移动设备插孔
11 头戴式耳机连接插孔
GAMEDAC操作
主屏幕
01 按下然后松开控制轮来在音量和
ChatMix之间切换。
02 旋转控制轮调整选定的参数
03 按下然后松开辅助按钮来切换
DTS Headphone:X开关
04 按住控制轮调出主菜单
主菜单
01 旋转控制轮循环菜单项
02 按下然后松开控制轮来选择
03 按下然后松开辅助按钮在菜单中返回
设置PS4 PRO 及原版PS4
硬件安装
01 将头戴式耳机的主耳机电缆连接到GameDAC
02 将GameDAC的USB音频线连接到PS4前面
03 将GameDAC的光线音频线连接到PS4后面
GameDAC设置
01 按住控制轮进入主菜单
02 选择输入,然后单击控制轮进行编辑
03 选择PS4模式
PS4音频设置
声音和画面 > 音频输出设置
主输出端口 > 数字输出(光纤)
音频格式(优先) > 杜比数码(Dolby)
设备>音频设备
输出到耳机 > 聊天音频
设置PS4 SLIM // 带光纤音频
01 将头戴式耳机的主耳机电缆连接到
GameDAC左侧
02 将GameDAC的光纤线缆连接到电视的
光纤输出或HDMI适配器
03 将GameDAC的USB音频线连接到PS4前面
USB接口
*PS4 Slim没有光纤输出。要获得全部功能,您需
要将GameDAC连接到电视的光纤输出或HDMI适
配器如无光纤,请继续到下一页。
设置PS4 SLIM // 无光纤音频
01 将头戴式耳机的主耳机电缆连接到
GameDAC左侧
02 将GameDAC的USB音频线连接到PS4前面
USB接口
*如没有光纤音频,环绕声和CHATMIX功能将不
可用。
GameDAC设置
01 按住控制轮进入主菜单
02 选择Input,然后单击控制轮进行编辑
03 选择PS4 模式

23 24
PS4音频设置
设备>音频设备>输出到耳机>所有音频
音频格式(优先) > 杜比数位音頻(Dolby)
HDMI音频输出。 > 5.1 ch
设备>音频设备
输出到耳机 > 聊天音频
繁體中文
SteelSeries Engine
到 steelseries.com/engine 下載SteelSeries Engine
來自定義耳機燈效、在PC上控制 GameDAC、以及
與Engine應用 (如在OLED螢幕上顯示Discord信息)
SteelSeries Engine 軟體需求
適用平台:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
安裝需要120 MB 的硬碟空間
*SteelSeries 7.1聲道環繞音效僅能於Windows平
台使用
您可在support.steelseries.com獲得更多協助
內容物
GameDAC
耳機接頭
USB音源線
光纖音源線
產品資訊指南
系統需求 // 相容性
PC
PS4 (Pro / Slim / Original)
產品概覽
01 USB音源線
02 光纖音源線
03 耳機接頭
04 OLED螢幕
05 輔助按鈕
06 控制旋鈕
07 光纖插槽
08 USB 插槽
09 Line Out插槽
10 手機插槽
11 耳機插槽
GAMEDAC操作
主頁
01 按下控制旋鈕來切換音量和ChatMix。
02 旋轉控制旋鈕選取
03 按下輔助鈕來開關DTS Headphone:X
04 按住控制旋鈕進入主選單
主選單
01 旋轉控制旋鈕循環選單
02 按下控制旋鈕選擇
03 按下輔助鈕返回上一頁
設置PS4 PRO 及原版PS4
硬體安装
01 將耳機的主線連接到GameDAC
02 將GameDAC的USB音源線連接到PS4前方
03 將GameDAC的光纖音源線連接到PS4後方
GameDAC設置
01 按住控制旋鈕進入主選單
02 選擇Input,單按控制旋鈕選取
03 選擇PS4
PS4音效設置
音效和畫面 > 音效輸出裝置
主輸出端口 > 數字輸出(光纖)
音源格式(優先) > 杜比數位音源(Dolby)
設備 > 音源設備
輸出到耳機 > 聊天語音
設置PS4 SLIM // 帶光纖音源
01 將耳機主線連接到GameDAC左側
02 將GameDAC的光纖線連接到電視的
光纖輸出或HDMI轉接器
03 將GameDAC的USB音源線連接到PS4前面
USB接孔
*PS4 Slim没有光纖輸出。要使用全部功能,您需

25 26
要將GameDAC連接到電視的光纖輸出或HDMI轉
接器。如無光纖,請閱讀以下。
設置PS4 SLIM // 無光纖音源
01 將耳機主線連接到GameDAC左側
02 將GameDAC的USB線連接到PS4前方
USB接孔
*無光纖音源環繞音效和CHATMIX功能將不可用。
GameDAC設置
01 按住控制旋鈕進入主選單
02 選擇Input,單按控制旋鈕選取
03 選擇PS4
PS4音效設置
設備 > 音效設備 > 輸出至耳機 > 所有音效
音頻格式(優先) > 杜比數位音源(Dolby)
HDMI音源輸出。 > 5.1 ch
設備 > 音源設備
輸出至耳機 > 聊天語音
日本語
SteelSeries Engine
SteelSeries Engineをダウンロードすると、ヘッ
ドセットのイルミネーションをカスタマイズ
したり、PCからGameDACを制御できます。ま
た、Engineアプリとの統合(OLED 画面にDiscord
情報を表示するなど)も可能になります。詳しく
はsteelseries.com/engineをご覧ください
SteelSeries Engine ソフトウェア要件
プラットフォーム:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
インストールに120MBの空き容量が必要
*SteelSeries 7.1 Surround はWindows でのみご利用
いただけます
ご不明な点は support.steelseries.com のヘルプを
ご覧ください
パッケージの内容
GameDAC
ヘッドセットアダプタ
USBオーディオケーブル
光学式オーディオケーブル
製品情報ガイド
システム要件 // 互換性
PC
PS4 (Pro / Slim / Original)
製品概要
01 USBオーディオケーブル
02 光学式オーディオケーブル
03 3.5 mmヘッドフォンアダプター
04 OLED画面
05 副ボタン
06 コントロールホイール
07 光学ジャック
08 USBジャック
09 Line Outジャック
10 モバイルジャック
11 ヘッドセット接続ジャック
GAMEDACの操作
ホーム画面
01 コントロールホイールを押して離すと音量と
ChatMixを切り替えます
02 コントロールホイールを回して選択したパラ
メータを調節します
03 副ボタンを押して離すと DTS Headphone:Xの
オンとオフを切り替えます
04 コントロールホイールを長押しするとメイン
メニューを表示します
メインメニュー
01 コントロールホイールを回してメニューを移
動します
02 コントロールホイールを押して離すとその項
目を選択します
03 副ボタンを押して離すと1つ前のメニューに戻
ります”
PS4 PROと通常版PS4の設定
ハードウェアの取り付け
01 ヘッドセットのメインケーブルをGameDACに

27 28
接続します
02 GameDACのUSBオーディオケーブルをPS4の前
面に接続します
03 GameDACの光学式オーディオケーブルをPS4
の背面に接続します
GameDACの設定
01 コントロールホイールを長押ししてメインメ
ニューを開きます
02 モード(Input)を選択し、コントロールホイ
ールをクリックして編集します
03 PS4のモードを選びます
PS4オーディオ設定
サウンドとスクリーン > 音声出力設定
主に使用する出力端子 > デジタル出力(光)
音声フォーマット(優先)> ビットストリーム
(Dolby)
周辺機器 > オーディオ機器
ヘッドホンへの出力 > チャット音声
PS4 SLIMの設定 // 光オーディオあり
01 ヘッドセットのメインケーブルをGameDACの
左側に接続します
02 GameDACの光学ケーブルを、ご利用のテレビ
の光出力端子またはHDMIアダプタに接続しま
す
03 GameDACのUSBオーディオケーブルを、PS4の
前面にあるUSBポートに挿します
* PS4 Slimには光出力端子がありません。完全な
機能をお楽しみいただくには、GameDACをご
利用のテレビの光出力端子かHDMIアダプタに
接続していただく必要があります。光オーディ
オをご利用いただけない場合は、次のページを
ご覧ください。
PS4 SLIMの設定 // 光オーディオなし
01 ヘッドセットのメインケーブルをGameDACの
左側に接続します
02 GameDACのUSBオーディオケーブルをPS4の前
面にあるUSBポートに挿します
*光オーディオがない場合、サラウンドサウンド
と ChatMixの機能はご利用いただけません。
GAMEDACの設定
01 コントロールホイールを長押ししてメインメニ
ューを開きます
02 モード(Input)を選択し、コントロールホイ
ールをクリックして編集します
03 PS4 モードを選びます
PS4オーディオ設定
周辺機器 > オーディオ機器 > ヘッドホンへの出
力 > すべてのオーディオ
音声フォーマット(優先) > ビットストリーム
(Dolby)
HDMI音声出力 > 5.1 ch
周辺機器 > オーディオ機器
ヘッドホンへの出力 > チャット音声
PCの設定
01 ヘッドセットのメインケーブルをGameDACに
接続します
02 GameDAC のUSBオーディオケーブルをPCに接
続します
03 (任意)GameDACのLine Outジャックの
3.5mmケーブルを、電源の入ったスピーカー
に接続します
GameDACの設定
01 コントロールホイールを長押ししてメインメニ
ューを開きます
02 モード(Input)を選択し、コントロールホイ
ールをクリックして編集します
03 PCまたはPCハイレゾモードを選びます(注: ハ
イレゾモードでは 96k/24bit音声が有効になり
ますが、サラウンドサウンドとChatMixをご利
用いただけなくなります)
Windowsの音声設定
01 [再生]タブでGameDAC Game Audioをハイライ
トし、[規定のデバイスに設定]を選択します
02 [再生]タブでGameDAC Chat Audioを選択し、[
既定の通信デバイスに設定]を選択します
03 [録音]タブでGameDAC Chat Audio をハイライ
トし、[規定のデバイスに設定]を選択します”

29 30
한국어
SteelSeries Engine
SteelSeries Engine을 다운로드하면 헤드셋의
조명을 사용자 지정하고, PC에서 GameDAC
를 제어하고, Engine 앱을 연동할(OLED 화면에
Discord 정보 표시 등) 수 있습니다. steelseries.
com/engine
SteelSeries Engine 소프트웨어 필요 사용
플랫폼:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
설치를 위해 120MB의 하드 드라이브 공간 필요
*SteelSeries 7.1 Surround는Windows만 지원
고객 지원은 support.steelseries.com을 방문하세요
패키지 구성
GameDAC
헤드셋 어댑터
USB 오디오 케이블
광 오디오 케이블
제품 정보 가이드
필요 시스템 사양 // 호환 시스템
PC
PS4 ( Pro / Slim / Original )
제품 개요
01 USB 오디오 케이블
02 광 오디오 케이블
03 3.5mm 헤드폰 어댑터
04 OLED 화면
05 보조 버튼
06 제어 휠
07 광 잭
08 USB 잭
09 Line Out 잭
10 모바일 잭
11 헤드셋 연결 잭
GameDAC 조작
홈 화면
01 제어 휠을 눌렀다가 손을 떼면 볼륨 또는
ChatMix로 전환합니다
02 제어 휠을 돌려 선택 항목을 조절합니다
03 보조 버튼을 눌렀다가 손을 떼면 DTS
Headphone:X를 켜고 끕니다
04 제어 휠을 길게 누르면 메인 메뉴가 나타납니다
메인 메뉴
01 제어 휠을 돌려 메뉴를 스크롤할 수 있습니다
02 제어 휠을 눌렀다가 손을 떼면 메뉴 항목을
선택합니다
03 보조 버튼을 눌렀다가 손을 떼면 한 단계 뒤로
돌아갑니다
PS4 SLIM 구성 // 광 오디오 사용
01 헤드셋의 메인 헤드셋 케이블을 GameDAC
왼쪽에 연결합니다
02 광 케이블을 사용해 GameDAC를 TV 또는 HDMI
어댑터의 광 출력 단자에 연결합니다
03 USB 오디오 케이블을 사용해 GameDAC를 PS4
전면의 USB 포트에 연결합니다
* PS4 Slim에는 광 출력 단자가 없습니다. 모든
기능을 제대로 활용하려면 GameDAC를 TV나
HDMI 어댑터의 광 출력 단자에 연결해야 합니다.
광 출력 단자를 사용할 수 없다면 다음 페이지로
넘어가십시오.
PS4 SLIM 구성 // 광 오디오 미사용
01 헤드셋의 메인 헤드셋 케이블을 GameDAC
왼쪽에 연결합니다
02 USB 오디오 케이블을 사용해 GameDAC를 PS4
전면의 USB 단자에 연결합니다
* 광 오디오가 없으면 서라운드 사운드와 ChatMix
기능을 사용할 수 없습니다.
GameDAC 설정
01 제어 휠을 눌렀다가 손을 떼어 메인 메뉴에
들어갑니다
02 입력 선택한 후, 제어 휠을 클릭해서 편집합니다
03 PS4 모드를 선택합니다

31 32
PS4 오디오 설정
주변기기 > 오디오 기기 > 헤드폰으로 출력 > 모든
오디오
오디오 포맷(우선) > 비트스트림(Dolby)
HDMI 오디오 출력. > 5.1 ch
주변기기 > 오디오 기기
헤드셋으로 출력 > 채팅 오디오
스키 고글 헤드밴드
벨크로
헤드셋 측면의 벨크로 띠의 부착을 조절하여 적절히
착용
보조 헤드밴드는 steelseries.com에서 구하실 수
있습니다
PC 구성
01 헤드셋의 메인 헤드셋 케이블을 GameDAC에
연결합니다
02 USB 오디오 케이블을 사용해 GameDAC를 PC에
연결합니다
03 (선택) 3.5mm 케이블을 사용해 GameDAC의
Line Out 단자를 앰프 내장 스피커에 연결합니다
GameDAC 설정
01 제어 휠을 눌렀다가 손을 떼어 메인 메뉴에
들어갑니다
02 입력 선택한 후, 제어 휠을 클릭해서 편집합니다
03 PC 또는 Hi-Res 모드를 선택합니다 (참고: Hi-Res
선택 시 96k/24비트 오디오를 사용할 수 있으나,
서라운드 사운드와 ChatMix는 사용할 수
없습니다)
Windows 사운드 설정
01 “재생”에서 GameDAC Game Audio를 선택한
후 “기본값으로 설정”을 선택합니다
02 “재생”에서 GameDAC Chat Audio를 선택한 후
“기본 통신 장치로 설정”을 선택합니다
03 “녹음/녹화”에서 GameDAC Chat Audio를
선택한 후 “기본값으로 설정”을 선택합니다
DEUTSCH
STEELSERIES ENGINE
Lade SteelSeries Engine herunter, um die
Beleuchtung deines Headsets anzupassen, den
GameDAC vom PC aus zu steuern und Engine-Apps
zu integrieren (wie die Anzeige von Discord-Infos auf
dem OLED Bildschirm). steelseries.com/engine
Softwareanforderungen für die SteelSeries
Engine
Plattformen:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
120MB freier Speicherplatz für die Installation
*SteelSeries 7.1 Surround ist nur für Windows
erhältlich
Hilfe unter support.steelseries.com
Paketinhalt
GameDAC
Headset-Adapter
USB-Audiokabel
Optisches Audiokabel
Produktinformationen
SYSTEMANFORDERUNGEN
// KOMPATIBILITÄT
PC
PS4 PS4 ( Pro / Slim / Original )
PRODUKTÜBERSICHT
01 USB-Audiokabel
02 Optisches Audiokabel
03 3,5 mm Kopfhöreradapter
04 OLED-Bildschirm
05 Sekundärtaste
06 Steuerrad
07 Optischer Anschluss
08 USB-Anschluss
09 Line-Out-Buchse
10 Anschluss für Mobilgerät
11 Anschluss für Headset

33 34
GAMEDAC BEDIENUNG
Startbildschirm
01 Drücke das Steuerrad, um zwischen Lautstärke
und ChatMix zu wechseln
02 Drehe das Steuerrad, um die jeweilige Einstellung
anzupassen
03 Drücke die Sekundärtaste, um DTS Headphone:X
ein- oder auszuschalten
04 Halte das Steuerrad gedrückt, um das
Hauptmenü aufzurufen
Hauptmenü
01 Drehe das Steuerrad, um durch Menü-Elemente
zu scrollen
02 Drücke das Steuerrad, um ein Menü-Element
auszuwählen
03 Drücke die Sekundärtaste, um einen Schritt
zurückzugehen
EINRICHTUNG PS4 PRO UND PS4
Hardware-Installation
01 Schließe das Headset-Kabel an Headset und
GameDAC an
02 Schließe das USB-Audiokabel an GameDAC und
die Vorderseite der PS4 an
03 Schließe das optische Audiokabel an GameDAC
und die Rückseite der PS4 an
GameDAC-Einstellungen
01 Halte das Steuerrad gedrückt, um das Hauptmenü
aufzurufen
02 Wähle „Eingang“ aus und klicke das Steuerrad
zum Bearbeiten
03 Wähle den PS4-Modus
PS4-Audioeinstellungen
Sound Und Bildschirm > Audioausgabe-
Einstellungen
Primärer Ausgabeport > Digital Out (Optical)
Audioformat (Priorität) > Bitstream (Dolby)
Geräte > Audiogeräte
Ausgabe über Kopfhörer > Chat-Audio
РУССКИЙ
SteelSeries Engine
Загрузите SteelSeries Engine для установки
персональных параметров освещения,
управления GameDAC с компьютера и
интеграции с приложениями Engine (например,
для отображения информации Discord на
светодиодном экране). steelseries.com/engine
Содержимое упаковки
GameDAC
Наушники адаптер
Звуковой USB-кабель
Оптический аудиокабель
Инструкция по эксплуатации
Системные требования ПО SteelSeries
Engine
Платформы:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
120 МБ свободного места на жёстком диске
для установки
* Функция SteelSeries 7.1 Surround работает
только на ОС Windows
За помощью обращайтесь по адресу support.
steelseries.com
Системные требования // Совместимость
ПК
PS4 ( Pro / Slim / Original )
ОБ ИЗДЕЛИИ
01 Звуковой USB-кабель
02 Оптический аудиокабель
03 3,5-мм адаптер для наушников
04 Светодиодный экран
05 Дополнительная кнопка
06 Колёсико управления
07 Разъём для мобильных устройств
08 USB-разъём
09 Разъём линейного выхода
10 Разъём для оптического кабеля
11 Разъём для подключения наушников

35 36
УПРАВЛЕНИЕ GAMEDAC
ГЛАВНЫЙ ЭКРАН
01 Нажмите и отпустите колёсико управления,
чтобы перейти от управления громкостью к
ChatMix
02 Вращайте колёсико управления, чтобы
настроить выбранный параметр
03 Нажмите и отпустите дополнительную
кнопку, чтобы включить или выключить
DTS Headphone:X
04 Нажмите и удерживайте колёсико
управления, чтобы открыть главное меню
ГЛАВНОЕ МЕНЮ
01 Вращайте колёсико управления для
перемещения по пунктам меню
02 Нажмите и отпустите колёсико управления
для выбора
03 Нажмите и отпустите дополнительную
кнопку для возврата назад в меню
УСТАНОВКА PS4 PRO И ОРИГИНАЛЬНОГО
ОБОРУДОВАНИЯ
01 Подключите основной кабель наушников к
GameDAC
02 Подключите звуковой USB-кабель
GameDAC к передней панели PS4
03 Подключите оптический аудиокабель
GameDAC к задней панели PS4
Настройка GameDAC
01 Чтобы войти в главное меню, нажмите и
удерживайте колёсико управления
02 Выберите вход, затем нажмите на колёсико
управления для изменения
03 Выберите режим PS4
Настройки звука PS4
Звук И Экран > Параметры Звукового
Выхода
Порт основного выхода > Цифровой выход
(оптический)
Аудиоформат (приоритет) > Битовый поток
(Dolby)
Устройства > Звуковые устройства
Выход к наушникам > Звук чата
УСТАНОВКА НА PS4 SLIM //
С ОПТИЧЕСКИМ АУДИОКАБЕЛЕМ
01 Подключите основной кабель наушников
с левой стороны GameDAC
02 Подключите оптический кабель от
GameDAC к оптическому выходу
телевизора или HDMI-адаптера
03 Подключите звуковой USB-кабель от
GameDAC к USB-порту на передней панели
PS4
* Система PS4 Slim не оснащена оптическим
выходом. Для доступа к полному функционалу
необходимо подключить GameDAC к
оптическому выходу телевизора или
HDMI-адаптера. Если оптический кабель
отсутствует, перейдите к следующей
странице.
Установка на PS4 Slim // БЕЗ
ОПТИЧЕСКОГО КАБЕЛЯ
01 Подключите основной кабель наушников
с левой стороны GameDAC
02 Подключите звуковой USB-кабель от
GameDAC к USB-порту на передней
панели PS4
* Без оптического аудиокабеля функции
«звук вокруг» и ChatMix недоступны.
Настройка GameDAC
01 Чтобы войти в главное меню, нажмите и
удерживайте колёсико управления
02 Выберите вход, затем нажмите на колёсико
управления для изменения
03 Выберите режим PS4
Настройки звука PS4
Устройства > Звуковые устройства > Выход к
наушникам > Все настройки звука
Аудиоформат (приоритет) > Битовый поток
(Dolby)
Аудиовыход HDMI. > 5.1 кн.
Устройства > Звуковые устройства
Выход к наушникам > Звук чата
УСТАНОВКА НА КОМПЬЮТЕРЕ
01 Подключите основной кабель наушников к
GameDAC
02 Подключите звуковой USB-кабель от

37 38
GameDAC к компьютеру
03 (необязательно) Подключите 3,5мм кабель
от разъёма линейного выхода GameDAC к
паре колонок
Настройка GameDAC
01 Чтобы войти в главное меню, нажмите и
удерживайте колёсико управления
02 Выберите вход, затем нажмите на колёсико
управления для изменения
03 Выберите обычный или
высококачественный компьютерный режим
(примечание: режим высокого качества
поддерживает звук 96k/24bit, но
функции«звук вокруг» и ChatMix
недоступны)
Настройка звука для Windows
01 В разделе «Воспроизведение» выделите
GameDAC Game Audio и выберите
«Использовать по умолчанию»
02 В разделе «Воспроизведение» выберите
GameDAC Chat Audio, затем «Использовать
в качестве устройства связи по
умолчанию»
03 В разделе «Запись» выделите GameDAC
Chat Audio и выберите «Использовать по
умолчанию»
FRANÇAIS
SteelSeries Engine
Téléchargez SteelSeries Engine pour personnaliser
l’éclairage sur votre casque, contrôler le GameDAC
du PC et pour l’intégrer avec les applications Engine
(pour acher les infos Discord sur l’écran OLED, par
exemple). steelseries.com/engine
Configuration requise pour le
logiciel SteelSeries Engine
Plateformes:
Windows 7 – Windows 10
Mac OS X 10.8 – 10.11
120Mo d’espace libre sur le disque dur pour
l’installation
*SteelSeries 7.1 Surround disponible uniquement pour
Windows
aide disponible à l’adresse support.steelseries.com
Contenu de l’emballage
GameDAC
Casque Adaptateur
Câble audio USB
Câble audio optique
Guide d’informations produit
Configuration requise // Compatibilité
PC
PS4 (Pro / Slim / Original)
VUE D’ENSEMBLE DU PRODUIT
01 Câble audio USB
02 Câble audio optique
03 Adaptateur de casque de 3,5 mm
04 Écran OLED
05 Bouton secondaire
06 Molette de contrôle
07 Prise optique
08 Prise USB
09 Prise de sortie
10 Prise mobile
11 Prise de connexion au casque
UTILISATION DE GAMEDAC
Écran d’accueil
01 Appuyez sur la molette de contrôle puis relâchez
pour passer du volume à ChatMix
02 Tournez la molette de contrôle pour ajuster le
paramètre sélectionné
03 Appuyez sur le bouton secondaire puis relâchez
pour activer/désactiver DTS Headphone:X
04 Maintenez la molette de contrôle appuyée pour
acher le menu principal
Menu principal
01 Tournez la molette de contrôle pour passer d’un
élément du menu à l’autre
Other manuals for GameDAC
1
Table of contents
Languages:
Other SteelSeries Media Converter manuals
