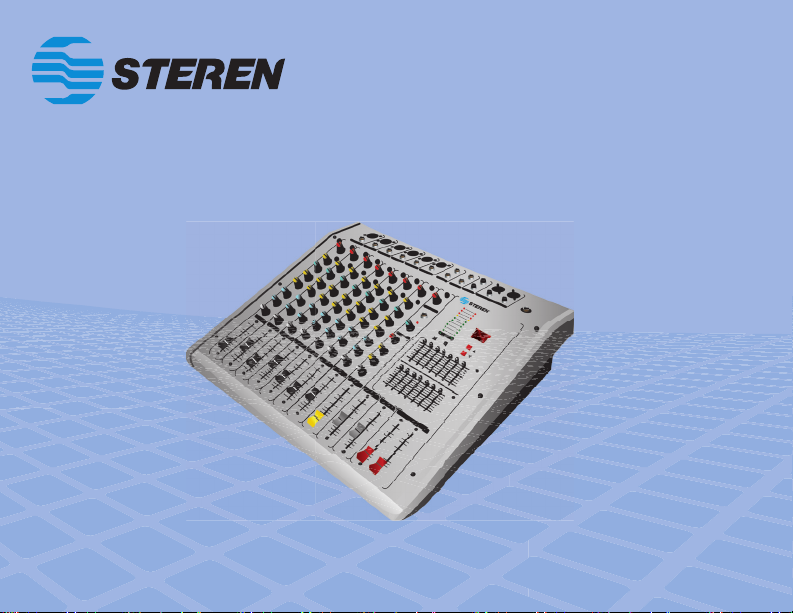

Steren MIX-380 User manual

MIX-380
Consola mezcladora amplificada
de audio de 8 canales
Manual de instrucciones S6-B
V0711a

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas
necesarias para instalar y operar su nueva Consola mezcladora amplicada Steren.
Por favor revise este manual completamente para estar seguro de instalar
y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
MIX-380
CONSOLA MEZCLADORA
AMPLIFICADA DE AUDIO DE 8 CANALES

3
• Coloque el equipo en una supercie plana, estable y con buena ventilación.
• Siempre desconecte el equipo antes de limpiarlo.
• Siempre utilice un paño suave y seco para limpiar el equipo.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
Puede causar un mal funcionamiento o un choque eléctrico.
• No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.
• No utilice el equipo en áreas donde pueda haber productos amables o combustibles.
• No utilice el equipo si se encuentra dañado el cable de corriente.
• Si el cable de corriente se encuentra dañado, acuda con un distribuidor Steren para su
reemplazo.
• No exponga el equipo a temperaturas extremas.
IMPORTANTE
Su nueva consola mezcladora de audio, cuenta con 1 canal estéreo, salida preamplificada y
amplificada estéreo, controles de tonos para cada canal, puede conectar micrófonos balanceados
o no balanceados, hasta 16 efectos digitales y medidor de salida, entre otras funciones.
CARACTERÍSTICAS

4

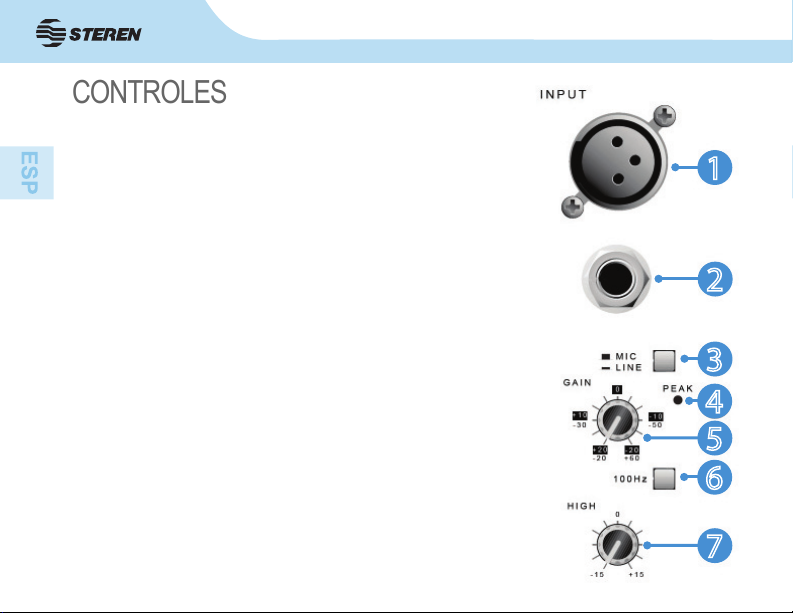

CONTROLES
1
2
5
7
3
6
4
1. Entrada de micrófono XLR balanceada: Puede recibir señales
balanceadas.
2. Entrada de línea. Entradas balanceadas de ¼” TRS. También
puede ser usada como entrada no balanceada. Puede recibir
señales balanceadas. La entrada del micrófono y de línea no
pueden ser usadas simultáneamente en el mismo canal.
3. Interruptor de micrófono. Selecciona entre la señal de entrada
del micrófono y la señal de entrada de línea. Cuenta con una
atenuación de 40dB.
4. Indicador de picos. LED indicador de picos. Cuando enciende
le previene de que se está acercando a un nivel de saturación o
distorsión.
5. Control de ganancia. Permite ajustar el nivel de entrada de
decibeles. Rango de 40dB.
6. Interruptor high-pass lter. Elimina las frecuencias por debajo
de los 100Hz.
7. Ecualizador agudo. Varía los niveles de las frecuencias agudas
(+15dB). Nivel de atenuación de 10kHz, quita ruido o añade brillo
a la señal dependiendo de la calidad de la señal original.

5
14

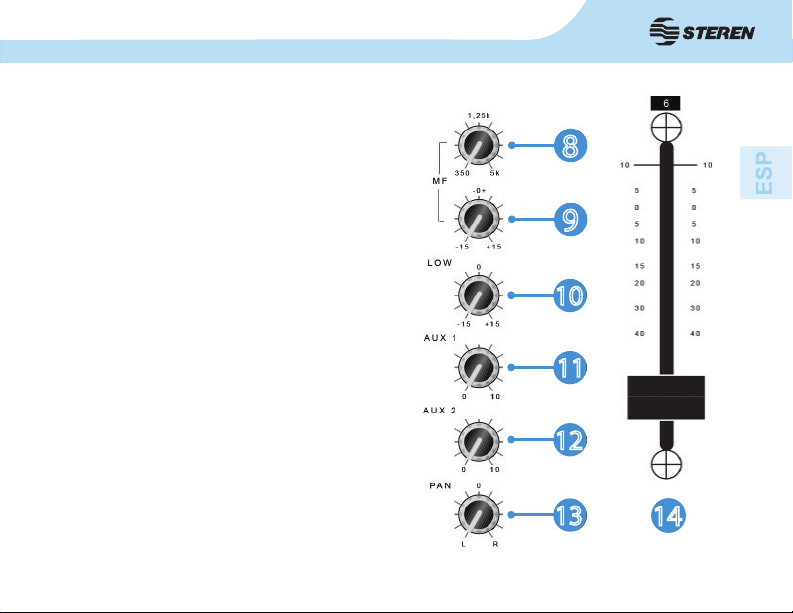

8. Ecualizador de frecuencia de agudos: Varía los
niveles de las frecuencias medias (350Hz a 5kHz).
9. Ecualizador del nivel de tonos medios: Varía
los niveles de los tonos medios (+15dB) (350HZ
a 5kHz).
10. Ecualizador grave: Varía los niveles de las
frecuencias bajas. Añade un poco de ganancia a
frecuencias bajas. Se debe usar discretamente, su
uso puede añadir sonido “boomy”. Atenuación de
100Hz.
11. Auxiliar 1: Controla el nivel de señal del canal
auxiliar 1.
12.- Auxiliar 2: Controla el nivel de señal del canal
auxiliar 2 así como los efectos de sonido de cada
línea.
13. Control de balance: Controla el balance de la
señal de audio, canal derecho / canal izquierdo. Si
desea que ambos canales se escuchen mantenga
la perilla en el centro. De otra forma mueva
hacia la derecha si desea escuchar sólo el canal
derecho o a la izquierda si desea escuchar sólo el
canal izquierdo.
14.- Control de volumen: Ajusta el nivel de volumen
para cada canal.
8
9
10
11
12
13

6
15
16
17
18
20
21
19

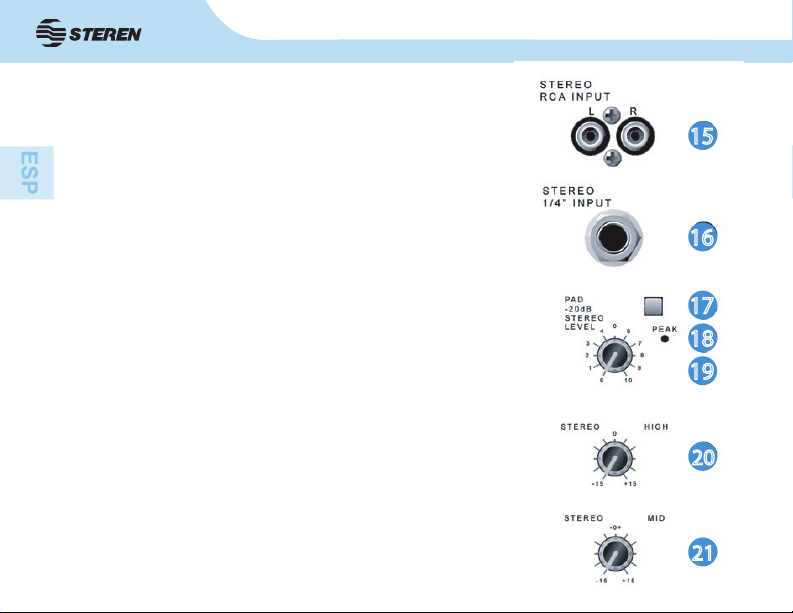

15. Entrada de línea: conectores estéreo RCA que aceptan una
entrada estéreo de la salida de un CD, ipod u otro aparato similar.
Entrada de nivel de -20dB.
16. Entrada de línea: entrada de alta impedancia de ¼” para
señales de nivel de línea. Entrada de nivel de -20dB.
17. Interruptor de entrada estéreo: activa o desactiva una
atenuación de -20dB.
18. Indicador de picos: LED indicador de picos. Cuando enciende
le previene de que se está acercando a un nivel de saturación o
distorsión.
19. Control de ganancia: permite ajustar el nivel de entrada de
decibeles. Rango de 40dB.
20. Ecualizador agudo: varía los niveles de las frecuencias
agudas (+15dB). Nivel de atenuación de 10KHz, quita ruido o
añade brillo a la señal dependiendo de la calidad de la señal
original.
21. Ecualizador de tonos medios: varía los niveles de los tonos
medios. Nivel de atenuación de 1kHz.

7
22
23
24
25
22. Ecualizador grave: varía los niveles de las
frecuencias bajas. Añade un poco de ganancia a
frecuencias bajas. Se debe usar discretamente, su
uso puede añadir sonido “boomy”. Atenuación de
100Hz.
23. Auxiliar 1: controla el nivel de señal del canal
auxiliar 1.
24. Auxiliar 2: controla el nivel de señal del canal
auxiliar 2 así como los efectos de sonido de cada
línea.
25. Control de balance: controla el balance de la
señal de audio, canal derecho / canal izquierdo. Si
desea que ambos canales se escuchen mantenga
la perilla en el centro. De otra forma mueva
hacia la derecha si desea escuchar sólo el canal
derecho o a la izquierda si desea escuchar sólo el
canal izquierdo.
26. Control de volumen: ajusta el nivel de volumen
para el canal 7/8. 26

8
27 38
40
42 43
44
47
48
56
41
39
28
29
30
31
61
32

9
45 46 49
50
51
52 53 54 55
33
34
35
36
37

10

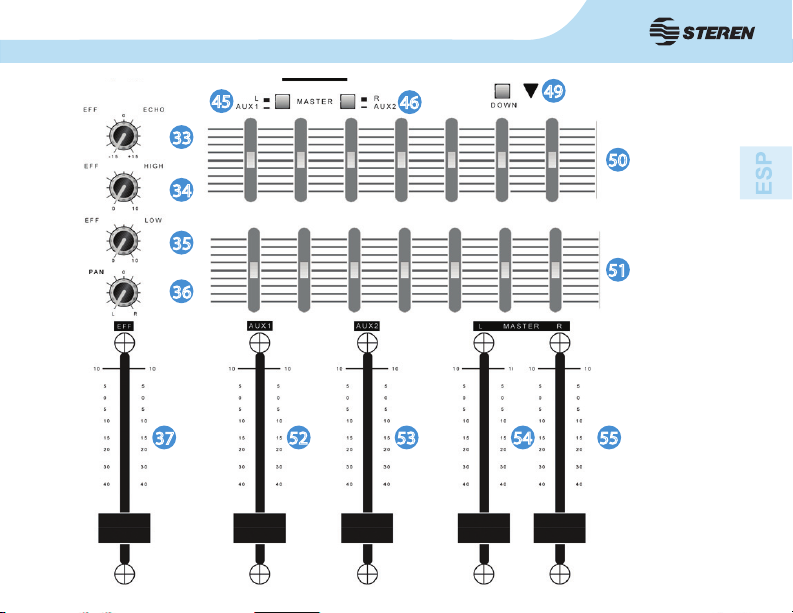

SECCIÓN PRINCIPAL
27. Feedback canal izquierdo: permite conectar el canal izquierdo de un equipo de efectos externo.
28. Feedback canal derecho: permite conectar el canal derecho de un equipo de efectos externo.
29. Interruptor de entrada feedback: activa o desactiva una atenuación de -20dB.
30. Control de nivel de entrada feedback: ajusta el nivel de la señal de entrada de feedback cuando
conecta un equipo de efectos externo.
31. Entrada de audífonos: conector para audífonos. Salida de potencia de 3mW.
32. Control de nivel de salida de audífonos: ajusta el nivel de salida de la señal hacia los audífonos.
33. Control de efecto de eco: ajusta el nivel del efecto de audio interno de eco.
34. Ecualizador agudo: varía los niveles de las frecuencias agudas (+12dB) cuando cuente con
un equipo de efectos de audio externo conectado al conector feedback. Nivel de atenuación de
3,5kHz.
35. Ecualizador grave: varía los niveles de las frecuencias graves cuando esté conectado un
equipo de efectos externo. Atenuación de 100Hz.
36. Control de balance de efectos de sonido: controla el balance de la señal de audio, canal
derecho / canal izquierdo. Si desea que ambos canales se escuchen mantenga la perilla en el
centro. De otra forma mueva hacia la derecha si desea escuchar sólo el canal derecho o a la
izquierda si desea escuchar sólo el canal izquierdo.
37. Control de volumen de efectos de sonido: ajusta el nivel de volumen para el canal feedback o
para los efectos de sonido internos.
38. Salida de auxiliar 1: provee una salida para monitores o sistema de bocinas auxiliar. También
permite conectar fuentes de poder.
39. Salida de auxiliar 2: provee una salida para monitores o sistema de bocinas auxiliar. También
permite conectar fuentes de poder.

11
40. Salida canal izquierdo: provee una salida para monitores o sistema de bocinas auxiliar que
cuenten con conector cannon.
41. Salida canal derecho: provee una salida para monitores o sistema de bocinas auxiliar que
cuenten con conector cannon balanceado.
42. Salida no balanceada: provee una salida para monitores, sistema de bocinas auxiliar o fuentes
de poder con conectores de ¼” no balanceados.
43. Salida no balanceada: provee una salida para monitores, sistema de bocinas auxiliar o fuentes
de poder con conectores de ¼” no balanceados.
44. Indicador de 11 bandas: muestra el nivel de salida de señal para canales derecho, izquierdo
y/o auxiliar 1 y 2.
45. Interruptor canal izquierdo / auxiliar 1: permite seleccionar el canal que desee visualizar en el
indicador de 11 bandas.
46. Interruptor canal derecho / auxiliar 2: permite seleccionar el canal que desee visualizar en el
indicador de 11 bandas.
47. Pantalla digital: muestra el número de efecto de sonido seleccionado.
48. Selector de efectos de sonido: botón de selección ascendente de efectos de sonido.
49. Selector de efectos de sonido: botón de selección descendente de efectos de sonido.
50. Ecualizador gráco de 7 bandas para canal izquierdo: está diseñado para 12dB de incremento
o decremento.
51. Ecualizador gráco de 7 bandas para canal derecho: está diseñado para 12dB de incremento
o decremento.
52. Control de volumen auxiliar 1: permite ajustar el nivel de volumen cuando se conecta un equipo
de efectos de audio externo o controlar el volumen de los efectos interno.
53. Control de volumen auxiliar 2: permite ajustar el nivel de volumen cuando se conecta un equipo
de efectos de audio externo o controlar el volumen de los efectos internos.

12
54. Control maestro del canal izquierdo: permite ajustar el nivel de volumen maestro del canal
izquierdo.
55. Control maestro del canal derecho: permite ajustar el nivel de volumen maestro del canal
derecho.
56. Entrada de lámpara: permite conectar una lámpara de 12VCD 50mA.
57. Interruptor de encendido / apagado: enciende o apaga la consola mezcladora.
58. Ground lift: si conecta la consola con otro equipo como un reproductor de CD, DVD o ipod,
deslice el botón a la posición de apagado (OFF). Si por el contrario va a conectar varios equipos
al mimo tiempo, deslice el interruptor a la posición de encendido (ON), de esta forma evitará señal
con ruido.
59. Conector de cable de alimentación.
60. Salida a amplicadores de poder.
61. Indicador de fuente fantasma: enciende cuando acciona el interruptor de fuente fantasma
localizado en la parte posterior del equipo. Permite utilizar micrófonos tipo condensador.
45
46 47

13

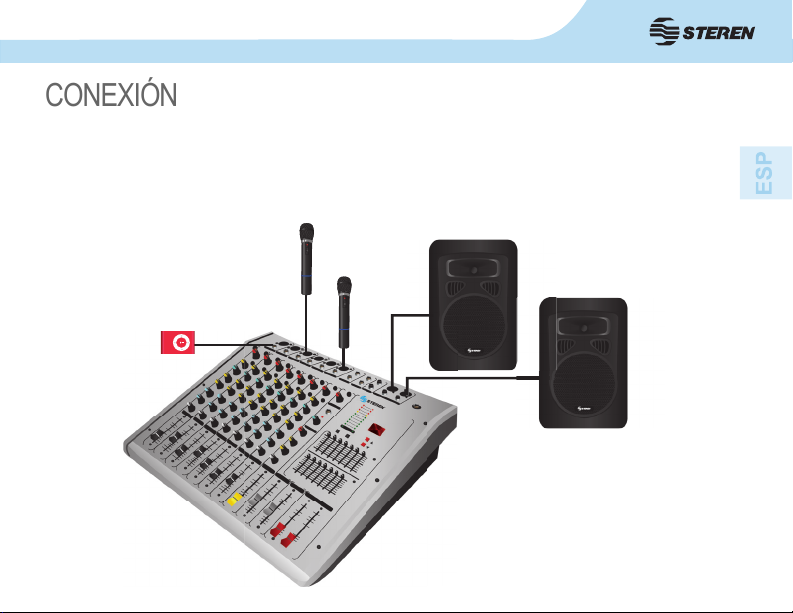

El siguiente diagrama es sólo una sugerencia. Su consola de audio le permite gran exibilidad de
acuerdo a sus necesidades.
En caso de que conecte micrófonos tipo condensador, accione el interruptor de Phantom power. Si
utiliza micrófonos dinámicos, no es necesario activarlo.
CONEXIÓN
MIC 2
BAFLE 1
BAFLE 2
MIC 1
IPOD

14
Entradas
Alimentación: 115 / 230V~ 60/50Hz 600W
6 entradas de micrófono, 1 entrada estéreo
Impedancia de micrófono: 2,5Ω, nivel de entrada: -60dB
Impedancia de entrada de línea: 47kΩ, nivel de entrada: -20dB
Impedancia de entrada estéreo: 10kΩ, nivel de entrada: -20dB
Impedancia de la entrada de feedback: 10kΩ, nivel de entrada: 0dB
Salidas
Impedancia de salida estéreo: Balanceado: 150Ω
Nivel de salida: +4dB
No balanceado: 75Ω
Promedio: 600Ω
Impedancia de salida del auxiliar: No balanceado: 75Ω
Nivel de salida: +4dB
Promedio: 600Ω
Impedancia de salida de audífonos: 100Ω
Porcentaje: 32Ω
Salida de poder: 3mW
Impedancia del amplicador de poder: 8Ω
Salida de poder: 2-200W
4Ω
Salida de poder: 2-350W
Frecuencia
Frecuencia de respuesta: 20Hz - 20kHz ±2dB
Distorsión armónica: <0,1% (20Hz - 20kHz)
ESPECIFICACIONES

15
Controles de ecualización de frecuencia de 3 bandas por canal
Frecuencias altas: 10kHz ±15dB
Frecuencias medias: 350Hz-9kHz ±15dB
Frecuencias bajas: 100Hz ±15dB
Controles de ecualización de frecuencia de 3 bandas en canal estéreo
Frecuencias altas: 10kHz ±15dB
Frecuencias medias: 1kHz ±15dB
Frecuencias bajas: 100Hz ±15dB
Controles de ecualización de frecuencia de 2 bandas en canal de efectos
Frecuencias altas: 3,5kHz ±12dB
Frecuencias bajas: 100Hz ±12dB
Frecuencia de respuesta de efectos: 60Hz - 12kHz
Consumo nominal: 13,8 kWh/día
Consumo en espera: no aplica
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

16
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Consola mezcladora amplicada de audio de 8 canales
Modelo: MIX-380
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

17
MIX-380
8-Channel powered audio mixer
Instruction Manual
S6-B
V0711a

2
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install
and operate your new Steren´s 8-channel powered audio mixer. Please review this manual
thoroughly to ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com
MIX-380
8-CHANNEL POWERED AUDIO MIXER

3
• Place the device on a at surface that is stable and well ventilated.
• Always disconnect the device before cleaning it.
• Always use a soft, dry, and clean rag in order to clean the device.
• Do not use or store the device in areas where it might come in contact with water. This could
cause this device to malfunction or it could create an increase in the risk of an electrical shock.
• Do not try to open the device. This could cause a malfunction and the voiding of the warranty.
• Do not use this device in areas where there might be ammable or combustible products.
• Do not use this device if the power cable is damaged.
• If the power cable is damaged, see your nearest Steren dealer in order to have it replaced.
• Do not expose this device to extreme temperatures.
IMPORTANT
Your new powered audio mixer has one stereo input channel, tone controls for every channel, pre-
amp output and stereo amp output, you can connect balanced and non-balanced microphones,
up to 16 digital audio FX and 11- band indicator, and other functions.
HIGHTLIGHTS

4
CONTROLS
1
2
5
7
3
6
4
1. Mic input: XLR balanced: Can receive balanced signals.
2. Line input: ¼” balanced TRS inputs. Can use it as non-
balanced input. Can receive balanced and impedance signals.
The mic input and the line input cannot be used simultaneously
with in the same channel.
3. Mic switch: Choose between the mic input signal and the line
input signal. Has a 40dB attenuation level.
4. Peaks: The peak LED illuminates when a channel is going into
overload.
5. Gain control: Allow one to set the dB input level 40dB range.
6. High-pass lter switch: Removes the low frequencies signals
below 100Hz.
7. High EQ: Set the high frequency levels (+15dB). Attenuation
level of 10kHz, remove noise or add brilliance to the signal
depending on the quality of the source.
