Merci d’avoir choisi ce produit. Lors de la conception et de la fabrication de nos produits, nous faisons
tous les efforts possibles pour garantir une excellente qualité qui répond aux besoins des utilisateurs. Le
respect de ces instructions permet d’optimiser la durée de vie
IMPORTANT ! AFIN D’OBTENIR UNE SATISFACTION MAXIMALE AVEC CE PRODUIT LORS DE SON
INSTALLATION, DE SON UTILISATION ET DE SON ENTRETIEN, NOUS VOUS CONSEILLONS DE LIRE
ATTENTIVEMENT CE MANUEL D’UTILISATION AVANT D’UTILISER LE PRODUIT.VEUILLEZ NOTER LES
AVERTISSEMENTS DE BASE RELATIFS À LA SÉCURITÉ DANS CE MANUEL ET CONSERVEZ LE MANUEL
POUR CONSULTATION ULTÉRIEURE.
IMPORTANT, CONSERVEZ LE MANUEL POUR CONSULTATION
ULTÉRIEURE: LISEZ ATTENTIVEMENT CE MANUEL
Table des matières
1. Utilisation prévue de la surpresseur 900 W 7. Rangement
2. Consignes de sécurité 8. Entretien
3. Données techniques 9. Fin du cycle de vie
4. Montage 10. Garantie
5. Transport 11. Déclaration de conformité CE
6. Hivernage
1. UTILISATION PRÉVUE DE LA SURPRESSEUR 900 W
Le produit est principalement destiné à l’alimentation et à l’irrigation domestiques. Ne l'utilisez pas à
d’autres fins.
Une fois le déballage terminé, vérifiez que le produit est complet et qu’il dispose de tous ses accessoires
(le cas échéant). Si le produit est endommagé ou présente un défaut, ne l’utilisez pas et retournez-le à
votre revendeur.
Si vous donnez ce produit à une tierce personne, veuillez également lui fournir ce mode d’emploi.
Remarque: Ce produit n’est pas adapté à un fonctionnement de
la pompe en continu (par exemple circulation continue dans un
bassin) ni à des installations fixes (par exemple dispositif de
levage, pompe pour fontaine).
USAGES PRINCIPAUX :
• Utilisation domestique à la maison et dans les jardins.
• Irrigation et arrosage d’espaces vertes, de parterres végétaux et de jardins.
• Alimentation en eau d’arroseurs de pelouses
• Pompage de l’eau d’étangs (avec pré-filtrage), de cours d’eau, tonneaux et citernes d’eau de pluie, puits.
• Alimentation en eau d’une habitation.
Fluides d’alimentation approuvés
• Eau douce
Introduction

5
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Principe de fonctionnement
Le principe de fonctionnement de l’installation est basé sur la création d’un mouvement de fluide,
son aspiration et la création d’une pression due à la force centrifuge générée par le mouvement de la
turbine de la pompe. Lorsque vous allumez la pompe, le liquide dans la turbine est poussé du centre de
la roue à la périphérie par la force centrifuge, ce qui entraîne la création d’un flux et, à la périphérie, d’un
accroissement de pression. Par conséquent, le fluide dans la pompe commence à s’écouler par la sortie
de la pompe
L’installation est contrôlée par un pressostat. Lorsque la pompe est mise en marche, l’eau entre dans
le réservoir jusqu’à ce que la pression supérieure définie soit atteinte sur le pressostat, la pompe est
lors arrêtée. Le liquide est refoulé sans démarrer la pompe jusqu’à ce que la pression du liquide dans
le réservoir atteigne la marque inférieure de la pression définie sur le pressostat. Puis le cycle se répète.
DANGER : Risque de blessures, risque de dommages ! Les
substances caustiques, légèrement inflammables et autres
substances explosives (telles que l’essence, le pétrole, le
nitrogène dilué), les graisses, les huiles, l’eau salée et les eaux
usées provenant des toilettes ainsi que l’eau boueuse qui
présente une capacité de débit inférieure à l’eau, ne doivent
pas être transportées avec cette pompe. La temp
érature du
fluide fourni doit être comprise entre 5°C et 35°C.
Veuillez noter que notre équipement n’a pas été conçu pour des applications commerciales,
marchandes ou industrielles. Notre garantie sera annulée si l’appareil est utilisé à des fins
commerciales, marchandes, industrielles ou équivalentes. Ce produit a été conçu pour être utilisé
pendant une période de 6 ans (Durée de vie prévue).
Le respect de ces consignes permet d’atteindre la durée de vie.
2. CONSIGNES DE SÉCURITÉ
A VERTISSEMENT : Lisez tous les avertissements de sécurité et
toutes les instructions. Ne pas respecter les avertissements et les
instructionspeutprovoquerunedéchargeélectrique,unincendie
et/ou des blessures graves. Conservez tous les avertissements et
toutes les instructions pour consultation ultérieure.
2.1 AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
• Cet appareil peut être utilisé par des enfants de 8 ans et plus et
par des personnes dont les capacités physiques, sensorielles ou
mentalessontréduitesoudespersonnesmanquantd’expérience
et de connaissances, si elles bénéficient d’une surveillance ou
d’instructions concernant l’utilisation de l’appareil en toute
sécurité et comprennent les risques encourus.

6
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
•Les enfants ne doivent pas jouer avec cet appareil.
•Lenettoyageetl’entretiencourantnedoiventpasêtreeffectués
par des enfants sans surveillance.
•Si le cordon d'alimentation est endommagé, il doit être
remplacéparlefabricant,sonagentdeserviceouunepersonne
aux qualifications similaires afin d'éviter tout danger.
•Le courant de la pompe doit être fourni par l’intermédiaire
d’un interrupteur à protection contre les surcharges avec une
réponse au courant résiduel de 30 mA ou moins.
•La pompe ne doit pas être utilisée quand une personne est
dans l’eau.
•
La pompe doit etre installee conformement aux reglementations
nationales en vigueur dans chaque pays.
•Consultezunspécialistepourobtenirdavantaged’informations
détaillées.
•Avant de procéder à l’installation, à des réglages, à des
opérations d’entretien ou au rangement, débranchez le câble
électrique de la prise secteur.
•N’exposez pas la fiche électrique à l’humidité.
•La réglementation de certaines régions restreint l’utilisation
du produit dans certaines opérations. Contactez les autorités
locales pour obtenir des conseils.
•Les réglementations locales peuvent restreindre l’âge de
l’opérateur.
•Gardezà l’esprit quel’opérateur ou l’utilisateurest responsable
des accidents ou des risques causés à autrui ou aux biens
d’autrui.
•Débranchez la fiche de la source d’alimentation du produit
avant d’effectuer un réglage, de changer un accessoire ou de
le ranger. Ces mesures de sécurité préventives réduisent les
risques de démarrage accidentel du produit.

7
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
•Entretenez le produit. Vérifiez qu’aucune pièce mobile n’est
coincée ou mal alignée, qu’aucune pièce n’est cassée et
qu’aucun autre problème peut affecter le fonctionnement. S’il
est endommagé, faites réparer le produit avant de le réutiliser.
•La réglementation de certaines régions restreint l’utilisation
du produit dans certaines opérations.
•Contactez les autorités locales pour obtenir des conseils.
•Pendantl'utilisationduproduit,porteztoujoursdeschaussures
adaptéesetunpantalonlong.N’utilisezpasl’appareilpiedsnus
ou avec des sandales ouvertes. Évitez de porter des vêtements
amplesoudotésde cordonsou de lacets ; ils peuventse coincer
dans les pièces mobiles.
•Attachez les cheveux longs pour qu’ils soient au-dessus du
niveau des épaules afin d’empêcher tout emmêlement dans
les pièces mobiles.
•Contrôlez le fonctionnement correct de l’interrupteur à
protection contre les courants de fuite et du contact de terre
de protection (mise à la terre) à intervalles réguliers
•Examinez le cordon électrique et la fiche secteur afin de
vous assurer qu'ils ne sont pas endommagés avant chaque
utilisation. Si le cordon d’alimentation est endommagé,
veuillez procéder immédiatement à l’échange auprès d’un
service client agréé ou d’un électricien qualifié.
•Toutes les prises électriques doivent être installées dans une
zone protégée contre les inondations.
•N’utilisezpas lecordond’alimentationpourporter/transporter
l’appareil.
•Ne frottez pas le cordon d’alimentation contre des bords
tranchants et assurez-vous qu’il n’est pas serré.
•La tension indiquee sur la plaque signaletique doit
correspondre a la tension de la source electrique.

8
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
•Branchez toujours le câble d’alimentation à une alimentation
électrique 220-240V 50 Hz reliée à la terre et protégée par un
fusible de 10 A minimum.
•Une pollution du liquide peut se produire en raison d'une
fuite de lubrifiant.
•Si le produit est déjà assemblé, veuillez vous assurer que
toutes les vis sont bien serrées avant de l’utiliser. Si vous
devez assembler le produit, veuillez vous assurer lors de
l’ouverture de l’emballage que tous les éléments nécessaires
pour installer le produit ont été fournis. Si le produit est
endommagé ou présente des défauts, ne l’utilisez pas et
rapportez-le au magasin le plus proche.
2.2 SYMBOLES SUR LE PRODUIT
Conforme aux normes européennes: Ce symbole signifie que cet appareil est conforme à
toutes les directives européennes applicables et qu’un test de conformité avec ces directives
a été effectué.
Symbole de la circulation des produits sur le marché des États membres de l’union douanière.
Symbole de conformité ukrainien
Les produits électriques ne doivent pas être jetés avec les produits ménagers. Les produits
électriques usagés doivent être collectés séparément et être éliminés dans des points de
collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des
conseils sur le recyclage.
Lisez et comprenez toutes les instructions avant d’utiliser le produit, respectez tous les
avertissements et toutes les consignes de sécurité.
XX
Niveau de puissance acoustique garanti (testé conformément à la directive 2000/14/CE
amendée par la directive 2005/88/CE).
IPXX Indice de protection contre l’intrusion de liquides et de solides.
2.3 SYMBOLES DANS CE MANUEL
Danger électrique : Le non-respect de cet avertissement peut provoquer des blessures
physiques ou la mort.

9
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Type et source de danger: Ce symbole indique que le non-respect de cet avertissement peut
occasionner des dommages à l’appareil, à l’environnement ou à d’autres biens.
Remarque: Ce symbole indique des informations importantes pour mieux comprendre le
produit.
Lire le manuel: Ce symbole indique que vous devez lire attentivement le manuel d’utilisation.
X.XX Veuillez consulter l’illustration correspondante à la fin du livret.
Point vert: Recyclage de l’emballage
Ce produit est recyclable. S’il n’est plus utilisable, veuillez le déposer dans un centre de
recyclage de déchets.
Débranchez immédiatement la fiche de la prise secteur si le câble est endommagé ou
coupé.
2.4 SÉCURITÉ DE LA ZONE DE TRAVAIL
• Maintenez les enfants et les passants à l’écart de la zone d’utilisation.
• La pompe n’est pas destinée à être utilisée dans une piscine, elle doit être installée
et utilisée conformément aux principes d’installation NFC15-100. Consultez votre
électricien professionnel pour obtenir des conseils supplémentaires.
2.5 SÉCURITÉ ÉLECTRIQUE
• AVERTISSEMENT ! Ce produit crée un champ électromagnétique pendant son
fonctionnement ! Dans certaines circonstances, ce champ peut interférer avec des
implants médicaux actifs ou passifs. Pour réduire le risque de blessure grave ou mortelle,
nous recommandons aux personnes porteuses d’implants médicaux de consulter leur
médecin ainsi que le fabricant de l'implant médical avant d'utiliser ce produit !
2.6 SÉCURITÉ DES PERSONNES
ATTENTION Afin d’éviter les accidents ou les blessures, gardez à
l’esprit le poids de l’appareil pendant le transport (voir les Données
techniques).
• Utilisez des équipements de protection individuelle en manipulant le produit. Des
équipements de protection appropriés aux conditions, tels que des gants ou des
protections oculaires, réduisent le risque de blessures.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux en
manipulant le produit.

10
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
• Attachez les cheveux longs pour qu’ils soient au-dessus du niveau des épaules afin
d’empêcher tout emmêlement dans les pièces mobiles.
2.7 AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA POMPE DE SURFACE
ATTENTION! L’eau fournie avec cet appareil n’est pas de l’eau
potable!
• Ne versez pas de liquides corrosifs (produits chimiques, produits de nettoyage) ni de
produits abrasifs.
• N'exposez pas la pompe au gel.
• N'utilisez pas la pompe sans eau.
• Ne portez jamais la pompe par son câble et ne tirez jamais sur le câble pour la
débrancher.
• Ne modifiez pas l’intérieur de la pompe.
• Pendant que la pompe fonctionne, ne touchez pas la pompe ainsi que les objets en
contact avec l’eau (par exemple objets dans l’eau, rampes, etc.).
• L’eau fournie avec cet appareil n’est pas de l’eau potable
• Ne pompez pas des graisses, des huiles et de l’eau salée.
• Ne pompez pas les eaux usées provenant des installations sanitaires et l’eau limoneuse
présentant une capacité d’écoulement inférieure à l’eau claire.
• Ne pompez pas d’eau à une température supérieure à 35 °C.
2.8 RISQUES RESIDUELS
• Il n'existe aucun risque résiduel supplémentaire associé à l'utilisation, à l'entretien et
au transport de ce produit.
3. DONNÉES TECHNIQUES
Modèle de pompe de surface 900 WT 24-4
Puissance nominale 900W
Tension électrique/Fréquence électrique 220V-240V / 50Hz
Courant maximum (démarrage) 12A
Courant maximum de fonctionnement 3,8A
Paramètres du condensateur (capacité/
tension maximum) 16μF /450V
Classe d’isolation F
Fréquence de rotation du moteur 2986tr/min
Hauteur d’aspiration maximale 8m
Poids brut de la pompe 16.6kg
Poids net de la pompe 13kg

11
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
DÉBIT MAXIMAL 3800l/h
Pression de refoulement maximum 4,3bars
Température max. de l’eau 35°C
Hauteur de refoulement maximale 43m
Raccord du tube Ø1’’25mm
Classe IP IPX4
Niveau de puissance acoustique garanti 90 dB (A)
* Pression de refoulement maximale de 4,3bars
La pompe peut atteindre une pression de refoulement maximale de 4,3 bars. Cependant, ce modèle est
équipé d’un régulateur de pression (avec des niveaux de pression de déclenchement et d’arrêt compris
entre 1,4 bar et 2,8 bars) afin de fournir une pression de refoulement stable. C’est la raison pour laquelle
le manomètre indique uniquement les niveaux de pression se situant entre 1,4 bar et 2,8 bars.
4 . MONTAGE
AVERTISSEMENT ! Le produit doit être complètement assemblé
avant de le faire fonctionner ! N’utilisez pas un produit
partiellement assemblé ou assemblé avec des pièces
endommagées ! Suivez les consignes de montage étape par
étape et utilisez les images fournies comme guide visuel pour
monter facilement le produit !
4.1 DÉBALLAGE
1
2
7
8
6
4
5
3
1. Interrupteur marche/arrêt
2. Poignée
3. Capuchons des raccords
4. Raccord de refoulement (sortie)
5. Bouchon de remplissage
6. Connecteur d’aspiration (entrée)
7. Couvercle de la valve du réservoir
8. Bouchon de vidange

12
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
• N’utilisez aucun outil tranchant (cutter, couteau, ...) lors du déballage, vous pourriez
endommager le produit.
• Lors du déballage, prenez la pompe avec la poignée de transport (2)
• N’utilisez pas le cordon d’alimentation pour soulever, porter ou transporter l’appareil.
• Ne frottez pas le cordon d’alimentation contre des bords tranchants et assurez-vous
qu’il n’est pas serré.
4.2 INSTALLATION
Vissez fermement la pompe illustration 2.2
Fixez la pompe sur une surface plane et horizontale avec des vis adaptées et un silent block si nécessaire.
DANGER! Risque de blessure due à une décharge électrique.
Avertissement! Ne procédez pas au branchement tant que
l’installation n’est pas complètement effectuée!
ATTENTION! Portez toujours des lunettes de sécurité et des
gants pendant l’installation.
Tuyau d’aspiration illustration 2.3
Assemblez les différents éléments ensemble conformément à l’illustration. Si une vis est nécessaire,
serrez-la avec un outil approprié.
• Comme principe de base, nous vous recommandons d’utiliser:
- Un filtre préliminaire, afin d’éviter d’endommager inutilement la pompe à cause des pierres et des
corps étrangers solides.
- Un ensemble de tuyau d’aspiration avec un tuyau d’aspiration et un clapet anti-retour avec un filtre
(afin d’éviter les longues durées d’amorçage).
• Si vous ne pouvez pas obtenir un ensemble de tuyau d’aspiration, veuillez acheter:
- un tuyau d’aspiration de 25mm (1”)
- un clapet anti-retour avec un filtre
- 2colliers de serrage 2 adaptateurs standard (un pour le tuyau d’aspiration, un pour la canalisation de
refoulement) et assemblez l’ensemble de tuyau d’aspiration vous-même avec un adaptateur standard
et un collier de serrage.
Fixez le filtre au mur. Assurez-vous que les vibrations de la pompe n’endommagent pas cette
installation (un raccord flexible est fortement recommandé)
4.3 PREMIÈRE UTILISATION
AVERTISSEMENT! Lisez la section «CONSIGNES DE SÉCURITÉ» au
début de ce manuel, y compris tout le texte des sous-rubriques,
avant d’utiliser ce produit.
Faites particulièrement attention lors de l’utilisation de l’appareil pour la première fois: concentrez et
dédiez toute votre attention à cette première utilisation.
Raccordement du tuyau d'aspiration
• Vissez les raccords standard sur le raccord d’aspiration.
• Assemblez le tuyau d’aspiration avec un collier de serrage et un raccord standard. Assurez-vous que
l’assemblage est assez serré car une fuite du tuyau d’aspiration fera prélever de l’air au lieu de l’eau.
• Si l’eau n’est pas assez claire, ajoutez un filtre entre le raccord d’aspiration et le tuyau d’aspiration.

13
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Risque de dommages sur la pompe !
En l’absence de filtre, des particules indésirables (sable,
pierres, etc.) endommageront la pompe. Les dommages ainsi
causés ne seront pas couverts par notre garantie
Risque de dommages sur la pompe !
Les adaptateurs de tuyau sur les raccords d’aspiration et de
refoulement doivent uniquement être serrés à la main pour
éviter d’endommager les raccords. Si de l’eau fuit au niveau du
raccord, étanchéifiez le joint avec du rubanTeflon (non inclus).
• Positionnez le tuyau d’aspiration de sorte qu’il remonte du point de prélèvement d’eau jusqu’à la pompe.
Évitez de positionner le tuyau d’aspiration plus haut que la pompe, car cela retarderait l’évacuation des
bulles d’air et gênerait le processus d’amorçage.
• L’extrémité du clapet anti-retour doit être assez basse dans l’eau pour s’assurer que la pompe ne
fonctionne pas à sec si le niveau de l’eau baisse.
• Une fuite du tuyau d’aspiration fera prélever de l’air au lieu de l’eau. Veuillez vous assurer que le collier
de serrage est correctement serré.
• Si la hauteur d’aspiration dépasse 3m, nous conseillons d’immobiliser le tuyau d’aspiration (par exemple
en l’attachant à un poteau en bois). Cela permet de libérer la pompe du poids du tuyau d’aspiration.
• Installez les canalisations d’aspiration et de refoulement de sorte qu’elles ne fassent subir aucune
contrainte mécanique à la pompe.
Amorçage de la pompe illustration 2.4 à f 2.6
Dévissez d’abord le bouchon de remplissage pour expulser l’air de la pompe pendant le remplissage.
Remplissez la pompe avec de l’eau claire via le raccord de refoulement. Remplissez la pompe lentement
pour que l’air qu’elle contient soit complètement expulsé. Remplissez jusqu’au trop-plein et remettez
le bouchon de vidange. Vu qu’il ne s’agit pas d’une pompe auto-amorçante, le tuyau d’aspiration devra
également être rempli. Pour gagner du temps lors du remplissage, vous pouvez détacher le tuyau
d’aspiration installé et le remplir directement (en immergeant le tuyau d’aspiration dans l’eau, par
exemple) avant de raccorder la pompe.
En fonction de la hauteur d’aspiration et de la quantité d’air dans le tuyau d’aspiration, l’amorçage peut
prendre entre 1minute et 5minutes. Si la durée est supérieure, remplissez à nouveau la pompe avec de l’eau.
Illustration 3.3
Retirez toujours la fiche de la prise électrique avant de procéder au remplissage!
4.4 FONCTIONNEMENT
Démarrage de la pompe illustration 3.1 à 3.3
Assurez-vous que la pompe est correctement installée et amorcée, consultez le chapitre "Première
utilisation" ci-dessus.
Raccordez le câble d’alimentation à une alimentation électrique 220-240 V 50 Hz reliée à la terre et
protégée par un fusible de 10A minimum. Appuyez sur l’interrupteur marche/arrêt. Le voyant lumineux
de l’interrupteur s’allume lorsque le moteur fonctionne. Une fois la pompe amorcée, remettez le tuyau de
refoulement en position basse.
Avertissements de sécurité relatifs au fonctionnement
• Utilisez le produit à des heures raisonnables : pas trop tôt le matin ni trop tard le soir
pour ne pas déranger d’autres personnes.
• Ne modifiez pas le produit de quelque manière que ce soit et n’utilisez pas de pièces ou
d’accessoires non recommandés par le fabricant.

14
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Si le produit est tombé, a subi un choc important ou commence
à vibrer anormalement, arrêtez immédiatement le produit et
vérifiez la présence de dommages ou identifiez la cause des
vibrations. Les dommages doivent être correctement réparés ou
faire l’objet d’un remplacement par un centre de service agréé.
Fonctionnement de la pompe
• Afin d’empêcher le fonctionnement à vide et la surchauffe de l’appareil, assurez-vous toujours que le
tuyau d’aspiration est immergé sous l’eau.
•
Le moteur est protégé contre les surchauffes par un thermostat intégré. En cas de surchauffe, le thermostat
éteint automatiquement la pompe. La pompe redémarre automatiquement après avoir refroidi.
Arrêt de la pompe
• Afin de réduire les risques de blessures,arrêtez toujours l’appareil :
- avant de nettoyer ou de retirer une obstruction
- avant d’installer ou de retirer des accessoires
- avant de contrôler, d’entretenir ou de travailler sur le produit
- si l’appareil commence à vibrer anormalement (inspectez-le immédiatement).
4.5 FONCTIONS SPéCIFIQUES
Fonction automatique illustration 4.0
• La pression diminue progressivement lorsque l'eau est utilisée. Lorsque la pression
descend sous la valeur minimale, la pompe démarre automatiquement
5. TRANSPORT
5.1 TRANSPORT DE L’APPAREIL
ATTENTION Afin d’éviter les accidents ou les blessures,
gardez à l’esprit le poids de l’appareil pendant le transport (voir
les Données techniques).
Soulevez et portez toujours la pompe avec la poignée de transport. Protégez le produit contre les chocs
importants ou les vibrations fortes pouvant se produire pendant son transport dans un véhicule. Si vous
voulez transporter l’appareil sur un véhicule, fixez-le pour l’empêcher de glisser ou de vibrer. Immobilisez
le produit pour l’empêcher de glisser ou de tomber.
6. HIVERNAGE
Illustration 6.1 à 6.5
Éteignez et videz la pompe.
Suivez toutes les instructions indiquées dans le chapitre relatif au rangement ci-dessous.
7. RANGEMENT
7.1 RANGEMENT DE L’APPAREIL
Les instructions mentionnées dans la section relative à l’entretien doivent être suivies avant de procéder
au rangement.

15
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Illustration 6.1 à 6.3
• Vidangez complètement la pompe, laissez-la sécher et remettez les deux bouchons des raccords.
• Nettoyez le produit, les filtres et les accessoires
• Rangez l’appareil et ses accessoires dans un lieu à l’abri du gel.
• L’appareil doit toujours être rangé dans un lieu propre, sec, ventilé et hors de portée des enfants.
Idéalement, la température de la pièce dans laquelle l’appareil est rangé doit être comprise entre
4 et 24°C.
• Nous vous conseillons de ranger l’appareil en position verticale, dans son emballage d’origine.
8. ENTRETIEN
DANGER! Risque de blessure due à une décharge électrique, un
incendie et/ou des blessures graves. Éteignez le produit avant
de le régler, de l’inspecter, de le nettoyer ou de le ranger.
8.1 NETTOYAGE
1. Débranchez la pompe
2. Dévissez le raccord de refoulement
3. Nettoyez la partie de refoulement de la pompe avec de l’eau claire
4. Contrôlez l’intégrité du câble électrique.
Illustration 5.3 à 5.4
Vérifiez que le filtre et la vanne sont propres. Dans le cas contraire, nettoyez-les comme indiqué dans
l'illustration.
8.2 ENTRETIEN
• Faites réparer votre produit par un réparateur qualifié qui n’utilise que des pièces de rechange
identiques. Cela permet de préserver la sécurité du produit.
• Faites réviser l'outil par un professionnel qualifié et faites-le réparer si nécessaire avant de le réutiliser.
Vérifications régulières illustration 5.1
Vérifiez tous les mois la pression du réservoir à l’aide d’un manomètre (non fourni).
L’intérieur du réservoir comprend une membrane flexible et un compartiment d’air dont la pression
maximale doit être d’environ 1,8bar. L’eau sous pression cause la dilatation de la membrane de sorte
que la pression dans le compartiment d’air augmente jusqu’à atteindre la pression d’arrêt. Si la pression
d’air est trop faible, augmentez-la en gonflant le réservoir. Pour ce faire, dévissez le bouchon de la valve
du réservoir, puis gonflez le réservoir à 1,8bar à l’aide d’une pompe manuelle dotée d’un manomètre.
– Si la pression est inférieure à 1,2bar: Gonflez le réservoir à la pression adéquate.
– Si la pression est supérieure à 1,8bar: Dégonflez le réservoir jusqu’à la pression adéquate. En gonflant
le réservoir, ne dépassez jamais la pression de 1,8bar.
Avant de vérifier la pression du réservoir, assurez-vous que
toutes les valves du circuit de refoulement sont ouvertes afin de
vider toute l’eau sous pression et ainsi obtenir une mesure
exacte de la pression d’air dans le réservoir.
Changement de la membrane: Illustration 5.2
Après avoir effectué les vérifications indiquées dans la section Dépannage, si la membrane doit être
changée, procédez comme suit (il est fortement recommandé de solliciter l’aide d’un spécialiste.):

16
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
• Dévissez le bouchon de la valve du réservoir, puis appuyez sur la valve pour libérer complètement
toutl’air.
• Dévissez le tuyau de la bride du réservoir.
• À l’aide d’une clé, dévissez les 6boulons de la bride du réservoir.
• Enlevez la bride.
• Retirez la membrane défectueuse, puis remplacez-la par une membrane neuve.
• Remontez la bride et le tuyau, en procédant dans l’ordre inverse par rapport au démontage.
• Gonflez le réservoir par sa valve jusqu’à ce qu’il atteigne le niveau de pression de 1,8bar.
• Revissez le bouchon sur la valve du réservoir.

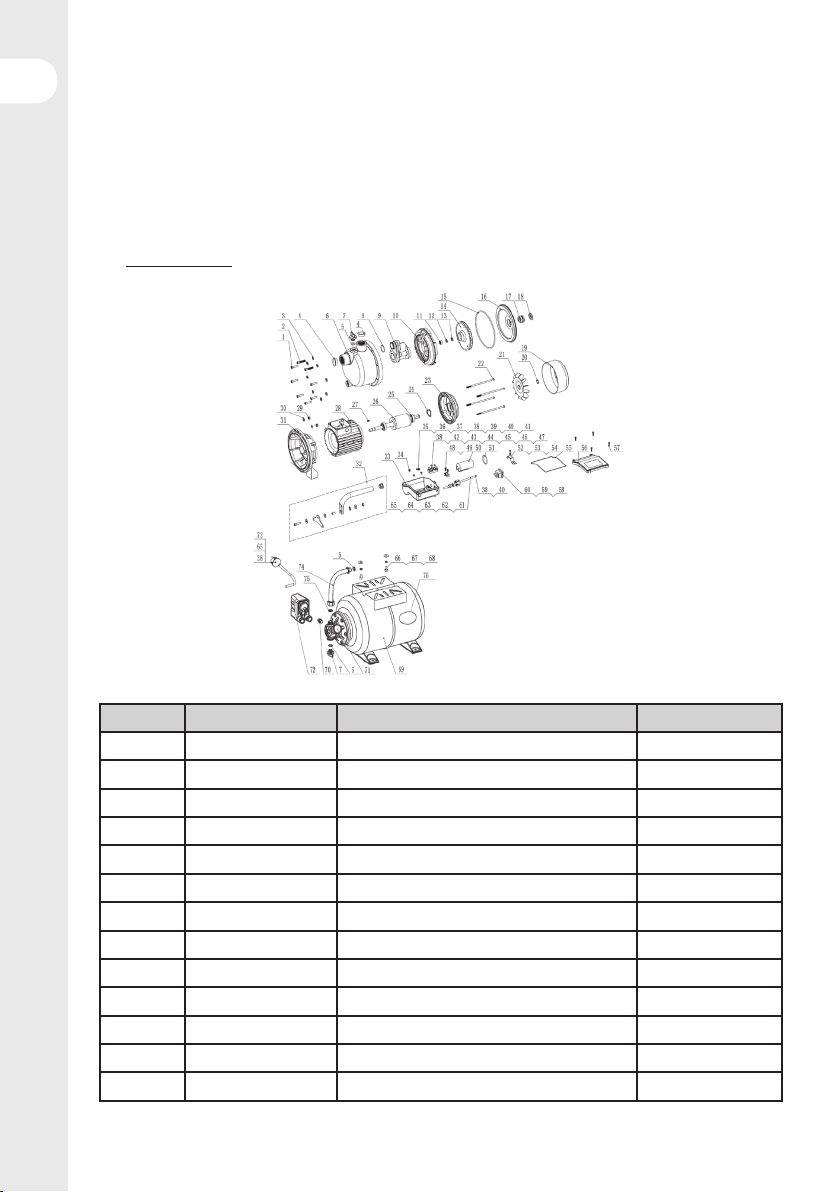

8.3 VUE ÉCLATÉE
N° NUMÉRO DE PIÈCE DESCRIPTION NUMÉRO
1 10001401 vis 6
2 10001406 vis 2
3 10015585 rondelle à ressort 8
4 40005372 couvercle antipoussière 2
5 10000470 joint torique 3
6 40029903 boîtier de la pompe 1
7 40005921 bouchon de vidange et de remplissage 2
8 10000508 joint torique 1
9 40012031 diuseur 1
10 40023705 tube venturi 1
11 10000300 écrou hexagonal 1
12 10001429 rondelle plate 1
13 10001209 rondelle à ressort 1

17
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
N° NUMÉRO DE PIÈCE DESCRIPTION NUMÉRO
14 40012030 turbine 1
15 10000493 joint torique 1
16 10004088 couvercle du support 1
17 10001263 joint mécanique 1
18 10000961 presse-étoupe étanche 1
19 10003650 capot du ventilateur 1
20 10009307 bague à ressort 1
21 40005415 ventilateur 1
22 10001377 boulon 4
23 40005527 platine d’extrémité 1
24 10004846 rondelle à ressort 1
25 10001166 roulement à billes 2
26 40020385 rotor 1
27 10001464 clavette d’arbre 1
28 40019457 stator 1
29 10001308 écrou hexagonal 2
30 10006075 rondelle plate 2
31 40005530 support de la pompe 1
32 40030056 poignée 1
33 40038701 bornier 1
34 10001502 vis 3
35 10001501 vis 1
36 10001212 rondelle à ressort 1
37 10001583 rondelle de xation 1
38 10001122 compactage à froid 10
39 10001893 canalisation 1
40 10002538 tube thermorétractable 2
41 10006161 raccordement 1
42 10001005 borne de câblage 1
43 10010179 vis 2
44 10001312 écrou hexagonal 6
45 10001445 rondelle plate 6
46 10002425 canalisation 1
47 10002428 canalisation 1
48 10004878 attache-câble 1
49 10001543 vis 2

18
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
N° NUMÉRO DE PIÈCE DESCRIPTION NUMÉRO
50 10018478 condensateur 1
51 10005990 joint torique 1
52 40006041 attache-condensateur 1
53 10001455 rondelle plate 1
54 10001480 vis 1
55 10022576 joint torique 1
56 40038700 couvercle de borne 1
57 10001611 vis 4
58 10001227 commutateur 1
59 10001127 ressort d’insert 4
60 10002563 gaine 4
61 40005290 écrou du couvercle du boîtier 1
62 10001042 gaine d’étanchéité 1
63 40005385 rondelle d’étanchéité 1
64 10020840 câble 1
65 10000155 tige de raccordement 4
66 10001348 boulon 2
67 10001447 rondelle plate 2
68 10001217 rondelle à ressort 2
69 10030335 réservoir 1
70 10020729 connecteur 1
71 10001603 équipement de pression 1
72 10007524 pressostat 1
73 10001695 câble 1
74 10030334 tube exible 1
75 10011930 joint d’élément de liaison réglable 1
76 10021528 membrane 1
8.4 DÉPANNAGE
DANGER! Risque de blessure due à une décharge électrique, un
incendie et/ou des blessures graves. Avertissement! Avant de
procéder à un dépannage, éteignez le produit et maintenez les
autres personnes à l’écart.

19
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
Problèmes Causes possibles Solutions Qualication
requise
La pompe ne peut
pas démarrer
Aucun courant électrique n’est
présent
Assurez-vous que le courant
électrique est activé
-
Arbre de la pompe bloqué. Avec un tournevis, dévissez
légèrement la vis du ventilateur du
moteur.
La pompe n’aspire
pas l’eau
Le tuyau d’aspiration n’est pas
dans l’eau
Immergez le tuyau d’aspiration dans
l’eau
-
La tête de la pompe n’est pas
remplie d’eau
Remplissez-la avec de l’eau (comme
expliqué dans le chapitre "Amorçage
de la pompe")
Air dans le tuyau d’aspiration Assurez-vous que le tuyau de
remplissage est bien étanche
Clapet anti-retour sale ou
qui fuit
Nettoyez ou remplacez le clapet
anti-retour
Filtre sale ou obstrué Nettoyez le ltre
Dépassement de la hauteur
d’aspiration maximale Vériez la hauteur d’aspiration.
Débit inadéquat
Hauteur d’aspiration trop
élevée Vériez la hauteur d’aspiration.
-
Le kit d’aspiration est sale Nettoyez le kit d’aspiration
Le pré-ltre est sale Nettoyez le ltre
Le niveau d’eau baisse rapi-
dement
Immergez le clapet d’aspiration plus
profondément et vériez
que la canalisation d’aspiration est
entièrement hermétique.
Le diamètre du tuyau et/ou la
longueur du tuyau ne sont pas
adaptés à l’installation
Utilisez un tuyau au diamètre
supérieur ou à la longueur inférieure
La tête de refoulement est
trop haute ou trop d’appareils
sont raccordés
Ajustez la tête de refoulement et les
appareils raccordés en fonction de la
capacité de la pompe (veuillez con-
sulter la che de données techniques)
La pompe s’arrête
pendant le
fonctionnement
(Le thermostat a
éteint la pompe).
Un corps solide bloque la
turbine
Raccordez la canalisation de
refoulement à la canalisation d’eau,
débranchez le tuyau d’aspiration,
ouvrez la canalisation
d’eau. Mettez la pompe en marche
plusieurs fois pendant environ
2secondes.
-
L’eau est trop chaude. Vériez que la température de l’eau
ne dépasse pas 35°C.
La pompe fonctionne à vide
Immergez le tuyau d’aspiration dans
l’eau
La membrane à l’intérieur du
réservoir est percée.
Changez la membrane ou le réser-
voir.
La pression à l’intérieur du
réservoir est incorrecte. Regonez le réservoir à 1,8 bar.

20
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
EN
8.5 CIRCONSTANCES NÉFASTES
Problèmes Action
Puissance absorbée trop élevée
Cessez l’utilisation et contactez un centre de service agréé.
Performances réduites Contactez un centre de service agréé
Fuite du boîtier du moteur
Cessez l’utilisation et contactez un centre de service agréé.
9. FIN DU CYCLE DE VIE
Les produits électriques ne doivent pas être jetés avec les produits ménagers. Les produits
électriques usagés doivent être collectés séparément et être éliminés dans des points de
collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des
conseils sur le recyclage.
10. GARANTIE
10.1 NOTRE GARANTIE
Les produits STERWINS sont conçus selon les normes de qualité les plus élevées pour les produits destinés
au marché grand public. Cette garantie après-vente couvre une période de 3ans à compter de la date
d’achat du produit. Cette garantie couvre tous les défauts de pièces et main-d’œuvre: pièces et éléments
manquants ainsi que dommages survenant dans des conditions normales d’utilisation. Les réparations
et les changements de pièces n’entraînent pas d’extension de la période de garantie initiale. Vous devez
être en mesure de fournir une preuve d’achat de ce produit et la date de l’achat. La couverture de la
garantie est limitée à la valeur du produit.
10.2 EXCLUSIONS DE GARANTIE
Cette garantie ne couvre pas les problèmes ou les incidents résultant d’un usage incorrect du produit.
Les éléments suivants ne sont pas couverts par la garantie:
- Le produit a été utilisé incorrectement; ou
- Dommages survenant pendant le transport ou l’installation de ce produit; ou
- Réparations et/ou changements de pièces effectués par un tiers; ou
- Dommages résultant d’une non-conformité avec les instructions de sécurité et d’utilisation; ou
- Le produit a été démonté ou ouvert; ou
- Le produit a été utilisé à des fins professionnelles; ou
- Le produit a été exposé à une température en dehors de la plage spécifiée dans le chapitre "Rangement"
Le produit doit être utilisé dans des conditions normales d’utilisation et à des fins non professionnelles.
Par conséquent, sont exclus de cette garantie les produits utilisés par les entreprises de jardinage, les
administrations locales, ainsi que les entreprises proposant des services de location payante ou de prêt
gratuit d’équipements.
En cas de problème ou de défaut, vous devez toujours en premier lieu consulter votre distributeur
Sterwins. Dans la plupart des cas, le distributeur Sterwins pourra résoudre le problème ou corriger le
défaut. Conservez votre facture ou votre reçu, ces documents seront demandés pour le traitement
d’éventuelles réclamations.
