Stihl HLA 65 User manual

{
STIHL HLA 65
Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones
Skötselanvisning
Käyttöohje
Istruzioni d’uso
Betjeningsvejledning
Bruksanvisning
Instruções de serviço
Handleiding
οδηγίες χρήσης

DGebrauchsanleitung
1 - 33
GInstruction Manual
34 - 64
FNotice d’emploi
65 - 98
EManual de instrucciones
99 - 131
SSkötselanvisning
132 - 160
fKäyttöohje
161 - 190
IIstruzioni d’uso
191 - 221
dBetjeningsvejledning
222 - 252
NBruksanvisning
253 - 282
PInstruções de serviço
283 - 315
nHandleiding
316 - 347
gοδηγίες χρήσης
348 - 381

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2014 0458-765-9921-B. VA6.B14. 0000006318_007_D
HLA 65
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Funktionsbeschreibung 8
Anwendung 9
Gerät komplettieren 11
Ladegerät elektrisch anschließen 11
Akkumulator laden 12
Leuchtdioden (LED) am
Akkumulator 13
Leuchtdioden (LED) am Ladegerät 14
Messerbalken einstellen 15
Traggurt anlegen 16
Gerät einschalten 17
Gerät ausschalten 18
Gerät aufbewahren 19
Schneidmesser schärfen 19
Wartungs- und Pflegehinweise 20
Verschleiß minimieren und
Schäden vermeiden 21
Wichtige Bauteile 22
Technische Daten 23
Sonderzubehör 25
Betriebsstörungen beheben 26
Reparaturhinweise 28
Entsorgung 28
Anmerkungen zum Gehörschutz 28
EG Konformitätserklärung 29
Anschriften 29
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 30

HLA 65
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Zur Verwendung
Den Akku-Heckenschneider nur zum
Schneiden von Hecken, Sträuchern,
Büschen, Gestrüpp und dergleichen
verwenden. Für andere Zwecke darf das
Gerät nicht benutzt werden –
Unfallgefahr!
Der Einsatz des Gerätes für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Keine Änderungen am Produkt
vornehmen - auch dies kann zu Unfällen
oder Schäden am Gerät führen.
Generell zu beachten
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und
anderen beachten.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit dem Gerät
möglich ist.
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere
Sicherheitsmaßnahmen
sind beim Arbeiten mit
diesem Gerät nötig, weil
mit sehr hoher Messerge-
schwindigkeit gearbeitet
wird, die Schneidmesser
sehr scharf sind und das
Gerät eine große Reich-
weite hat.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

HLA 65
deutsch
3
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
"Persönlicher" Schallschutz wird
empfohlen – z. B. Gehörschutzkapseln.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Zum Gerät
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Gerät transportieren
Immer Gerät ausschalten, Rasthebel
auf ƒ stellen und Akkumulator aus dem
Gerät herausnehmen – auch beim
Transport über kurze Strecken. Dadurch
kein unbeabsichtigtes Anlaufen des
Motors.
Immer Messerschutz anbringen auch
beim Transport über kurze Strecken.
Messerbalken in Transportposition
bringen und einrasten lassen.
Motorgerät ausbalanciert am Schaft
tragen – Schneidmesser nach hinten.
In Fahrzeugen: Gerät gegen Umkippen
und Beschädigung sichern.
Gerät reinigen
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Gerät aufbewahren
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Zubehör und Ersatzteile
Nur solche Schneidmesser oder
Zubehöre anbauen, die von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Werkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Zum Antrieb
Akkumulator
–nur Original STIHL Akkumulatoren
verwenden
–STIHL Akkumulator nur mit STIHL
Geräten verwenden und mit STIHL
Ladegeräten laden
–Akkumulator vor Benutzung laden
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Feste Schuhe mit griffi-
ger, rutschfester Sohle
tragen.
Schutzhelm tragen –
wenn Gegenstände
herab fallen können.
Schutzbrille tragen.
Robuste Arbeitshand-
schuhe aus
widerstandsfähigem
Material tragen (z.B.
Leder).
4866BA001 KN

HLA 65
deutsch
4
–keinen defekten, beschädigten oder
deformierten Akkumulator laden
oder verwenden. Den Akkumulator
nicht öffnen, beschädigen und nicht
fallen lassen
–Akkumulator außerhalb der
Reichweite von Kindern lagern
–bei Nichtgebrauch den Akkumulator
vor direkter Sonneneinstrahlung
schützen
–Akkumulator nicht Mikrowellen oder
hohem Druck aussetzen
–keine Gegenstände in die
Lüftungsschlitze des Akkumulators
stecken
–Akkumulatorkontakte niemals mit
metallischen Gegenständen
verbinden (kurzschließen).
Akkumulator kann durch
Kurzschluss beschädigt werden.
Nicht benutzten Akkumulator fern
von Metallgegenständen (z. B.
Nägel, Münzen, Schmuck) halten.
Keine metallischen
Transportbehälter verwenden.
–Bei Beschädigung oder bei falscher
Anwendung kann Flüssigkeit aus
dem Akkumulator austreten –
Hautkontakt vermeiden!
Austretende Akkumulatorflüssigkeit
kann zu Hautreizungen,
Verbrennungen und Verätzungen
führen. Bei zufälligem Kontakt die
betroffenen Hautstellen mit reichlich
Wasser und Seife abwaschen.
Wenn die Flüssigkeit in die Augen
kommt, nicht reiben und die Augen
mit reichlich Wasser mindestens
15 Minuten spülen. Zusätzlich
ärztliche Hilfe in Anspruch nehmen.
–Akkumulator nicht öffnen, zerlegen
oder fallen lassen. Durch
Beschädigung der Zellen kann
Akkumulatorflüssigkeit austreten –
diese kann zu Hautreizungen,
Verbrennungen und Verätzungen
führen. Durch kurzschließen der
Zellen kann der Akkumulator
beschädigt werden.
Ladegerät
–nur Original STIHL Ladegeräte
verwenden
–nur zum Laden von geometrisch
passenden STIHL Akkumulatoren
mit einer Kapazität bis maximal
50 Ah und einer Spannung bis
maximal 42 Volt verwenden
–keine defekten, beschädigten oder
deformierten Akkumulatoren laden
–Ladegerät nur an die auf dem
Typenschild angegebene
Netzspannung und Netzfrequenz
anschließen – Ladegerät nur an
einer gut zugänglichen Steckdose
anschließen
–kein defektes oder beschädigtes
Ladegerät verwenden
–Ladegerät nicht öffnen
–Ladegerät außerhalb der
Reichweite von Kindern lagern
–Ladegerät bei
Umgebungstemperaturen zwischen
+ 5 °C bis + 40 °C betreiben
–Ladegerät nicht abdecken, damit es
ungehindert abkühlen kann
–Kontakte des Ladegerätes niemals
mit metallischen Gegenständen
(z. B. Nägel, Münzen, Schmuck)
verbinden (kurzschließen).
Ladegerät kann durch Kurzschluss
beschädigt werden.
–bei Rauchentwicklung oder Feuer
im Ladegerät sofort den
Netzstecker ziehen
–keine Gegenstände in die
Lüftungsschlitze des Ladegerätes
stecken – Gefahr eines elektrischen
Schlags bzw. Kurzschlusses!
Vor Regen schützen –
nicht in Flüssigkeiten
tauchen.
Vor Hitze und offenem
Feuer schützen – niemals
ins Feuer werfen –
Explosionsgefahr!
Einsatz und Lagerung
des Akkumulators nur im
Temperaturbereich von
-10 °C bis max. + 50 °C.
Vor Regen und Feuchtig-
keit schützen.
Nur in geschlossenen
und trockenen Räumen
verwenden und
aufbewahren.

HLA 65
deutsch
5
–nicht auf leicht brennbarem
Untergrund (z. B. Papier, Textilien)
bzw. in leicht brennbarer
Umgebung betreiben –
Brandgefahr!
–nicht in explosionsgefährdeter
Umgebung betreiben, also in einer
Umgebung, in der sich brennbare
Flüssigkeiten (Dämpfe), Gase oder
Stäube befinden. Ladegeräte
können Funken erzeugen, die den
Staub oder die Dämpfe entzünden
können – Explosionsgefahr!
–Netzstecker nicht durch Ziehen an
der Anschlussleitung aus der
Steckdose ziehen, sondern immer
am Netzstecker anfassen.
Beschädigte Anschlussleitung
durch Elektro-Fachkraft
instandsetzen lassen
–Anschlussleitung nicht
zweckentfremden z. B. um das
Ladegerät zu tragen oder
aufzuhängen
–Nicht den Vorschriften
entsprechende Anschlussleitungen
dürfen nicht verwendet werden
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr
vermeiden
Stromschlaggefahr vermindern durch:
–elektrischen Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–Isolierung von Anschlussleitung und
Stecker in einwandfreiem Zustand
Nach Gebrauch des Ladegerätes den
Netzstecker ziehen.
Zur Bedienung
–Prüf-, Einstell- und
Reinigungsarbeiten
–Arbeiten am Schneidwerkzeug
–Verlassen des Geräts
–Transport
–Aufbewahrung
–Reparatur- und Wartungsarbeiten
–bei Gefahr und im Notfall
Dadurch kein unbeabsichtigtes
Anlaufen des Motors.
Vor der Arbeit
Gerät auf betriebssicheren Zustand
prüfen – entsprechende Kapitel in der
Gebrauchsanleitung beachten:
–Schalthebel und Schalthebelsperre
müssen leichtgängig sein
(Rasthebel auf ‚) – Schalter
müssen nach dem Loslassen in die
Ausgangsposition zurückgehen
–Schneidmesser in einwandfreiem
Zustand (sauber, leichtgängig und
nicht verformt), fester Sitz, korrekte
Montage, nachgeschärft und mit
STIHL Harzlöser gut eingesprüht
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Gerätes
–Kontakte im Akkumulatorschacht
des Gerätes auf Fremdkörper
prüfen
–Akkumulator richtig einsetzen –
muss hörbar einrasten
–keine defekten oder deformierten
Akkumulatoren verwenden
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben das Gerät
nicht auf den Boden werfen, um
Beschädigungen zu vermeiden.
Anschlussleitung des
Ladegeräts regelmäßig
auf Beschädigungen
prüfen. Bei
Beschädigung der
Anschlussleitung sofort
den Netzstecker ziehen –
Lebensgefahr durch
Stromschlag! Akkumulator aus dem
Gerät herausnehmen bei:

HLA 65
deutsch
6
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten, Rasthebel auf
ƒ stellen und Akkumulator
herausnehmen.
Im Umkreis von
5 m darf sich keine
weitere Person
aufhalten – durch
die laufenden
Schneidmesser
und herab fallendes Schnittgut –
Verletzungsgefahr! Diesen Abstand
auch zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung!
Das Gerät ist mit einem System zum
schnellen Stoppen der Messer
ausgestattet – die Schneidmesser
kommen unmittelbar zum Stehen, wenn
der Schalthebel losgelassen wird.
Diese Funktion regelmäßig, in kurzen
Abständen kontrollieren. Gerät nicht
betreiben, wenn Schneidmesser
nachlaufen – Verletzungsgefahr!
Fachhändler aufsuchen.
Sicherstellen, dass sich keine weiteren
Personen im Arbeitsbereich befinden.
Schneidmesser beobachten – keine
Bereiche der Hecke schneiden, die nicht
eingesehen werden können.
Äußerste Vorsicht beim Schneiden
hoher Hecken, es könnte sich jemand
dahinter befinden – vorher
nachschauen.
Hecke und Arbeitsbereich prüfen, damit
die Schneidmesser nicht beschädigt
werden:
–Steine, Metallteile und feste
Gegenstände entfernen
–keinen Sand und keine Steine
zwischen die Schneidmesser
gelangen lassen z. B. beim Arbeiten
in der Nähe des Bodens.
–bei Hecken mit Drahtzäunen Draht
nicht mit dem Schneidmesser
berühren
Kontakt mit Strom führenden Leitungen
vermeiden – keine elektrischen
Leitungen durchtrennen –
Stromschlaggefahr!
Motor immer von Gestrüpp, Splittern,
Blättern und übermäßigem
Schmiermittel frei halten – Brandgefahr!
Bei Arbeiten in der Höhe:
–immer Hubarbeitsbühne benutzen
–niemals auf einer Leiter oder im
Baum stehend arbeiten
–niemals an instabilen Standorten
arbeiten
–nicht mit einer Hand arbeiten
Bei stark staubigen oder verschmutzten
Hecken, Schneidmesser mit STIHL
Harzlöser einsprühen – nach Bedarf.
Dadurch werden die Reibung der
Messer, die Aggression der
Pflanzensäfte und die Ablagerung von
Schmutzteilchen erheblich gemindert.
Während des Arbeitens aufgewirbelte
Stäube können Gesundheit gefährdend
sein. Bei Staubentwicklung
Staubschutzmaske tragen.
Gerät nicht im Regen stehen lassen.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Herabgefallene Zweige, Gestrüpp und
Schnittgut wegräumen.
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
Bei laufendem Motor
Schneidmesser nicht
berühren. Werden die
Schneidmesser durch
einen Gegenstand blo-
ckiert, sofort Motor
abstellen, Rasthebel auf
ƒ stellen und Akkumula-
tor herausnehmen – dann
erst den Gegenstand
beseitigen –
Verletzungsgefahr!
5m (17ft)
Nicht bei Regen und
auch nicht in nasser oder
sehr feuchter Umgebung
mit dem Gerät arbeiten –
der Antriebsmotor ist
nicht wassergeschützt.

HLA 65
deutsch
7
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Geräte, die nicht mehr betriebssicher
sind, auf keinen Fall weiter benutzen. Im
Zweifelsfall Fachhändler aufsuchen.
Vor dem Verlassen des Gerätes: Gerät
ausschalten, Rasthebel auf ƒ stellen
und Akkumulator herausnehmen.
Schneidmesser regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort überprüfen:
–Gerät ausschalten, Rasthebel auf
ƒ stellen, abwarten, bis
Schneidmesser still stehen,
Akkumulator herausnehmen
–Zustand und festen Sitz überprüfen,
auf Anrisse achten
–Schärfzustand beachten
Nach der Arbeit
Gerät von Staub und Schmutz reinigen –
keine Fett lösenden Mittel verwenden.
Schneidmesser mit STIHL Harzlöser
einsprühen – Motor nochmals kurz in
Gang setzen, damit sich das Spray
gleichmäßig verteilt.

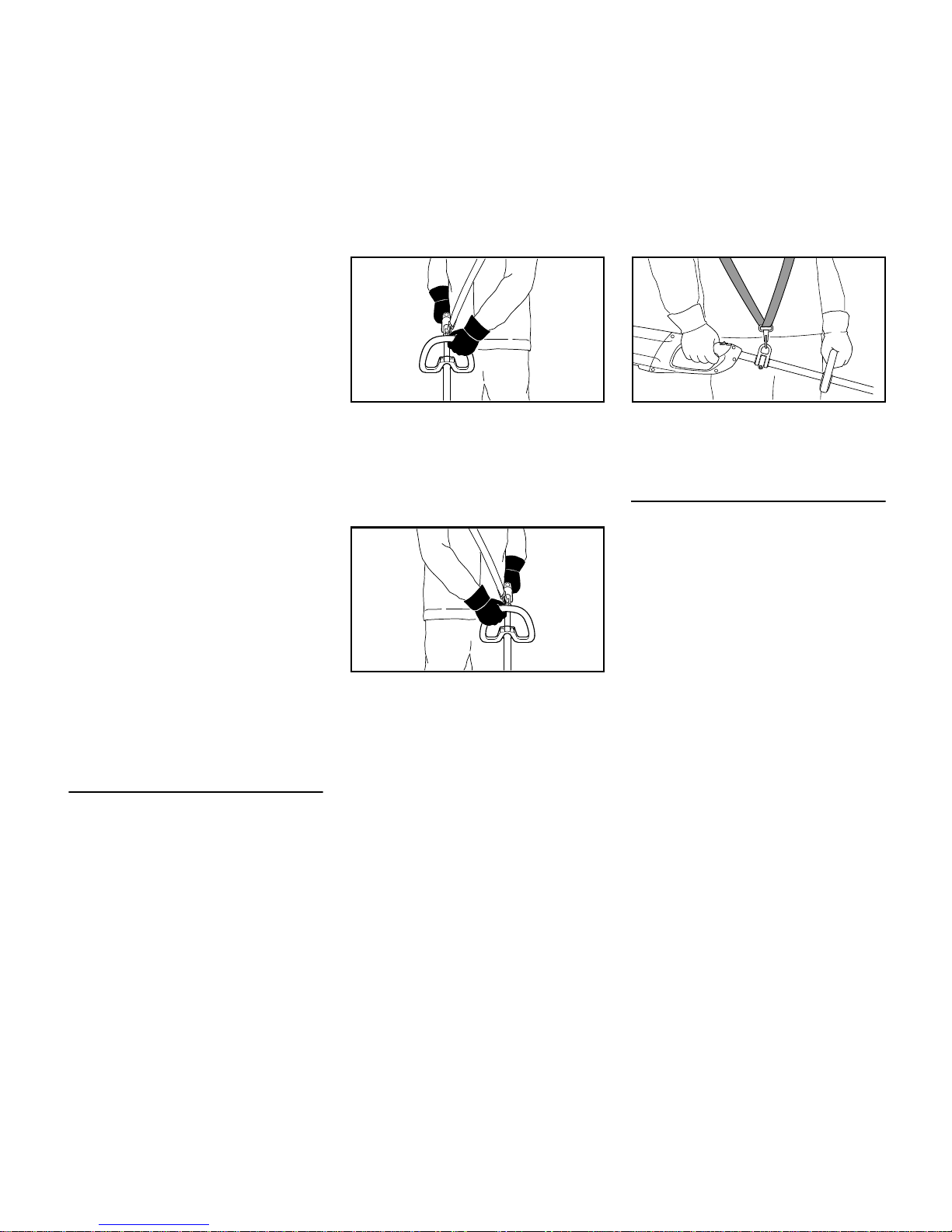

Gerät halten und führen
Gerät immer mit beiden Händen an den
Griffen festhalten. Immer für festen und
sicheren Stand sorgen.
Rechtshänder
Griffe mit den Daumen fest umfassen.
Linke Hand am Rundumgriff oder
Griffschlauch des Schaftes, rechte Hand
am Bedienungsgriff.
Linkshänder
Griffe mit den Daumen fest umfassen.
Rechte Hand am Rundumgriff oder
Griffschlauch des Schaftes, linke Hand
am Bedienungsgriff.

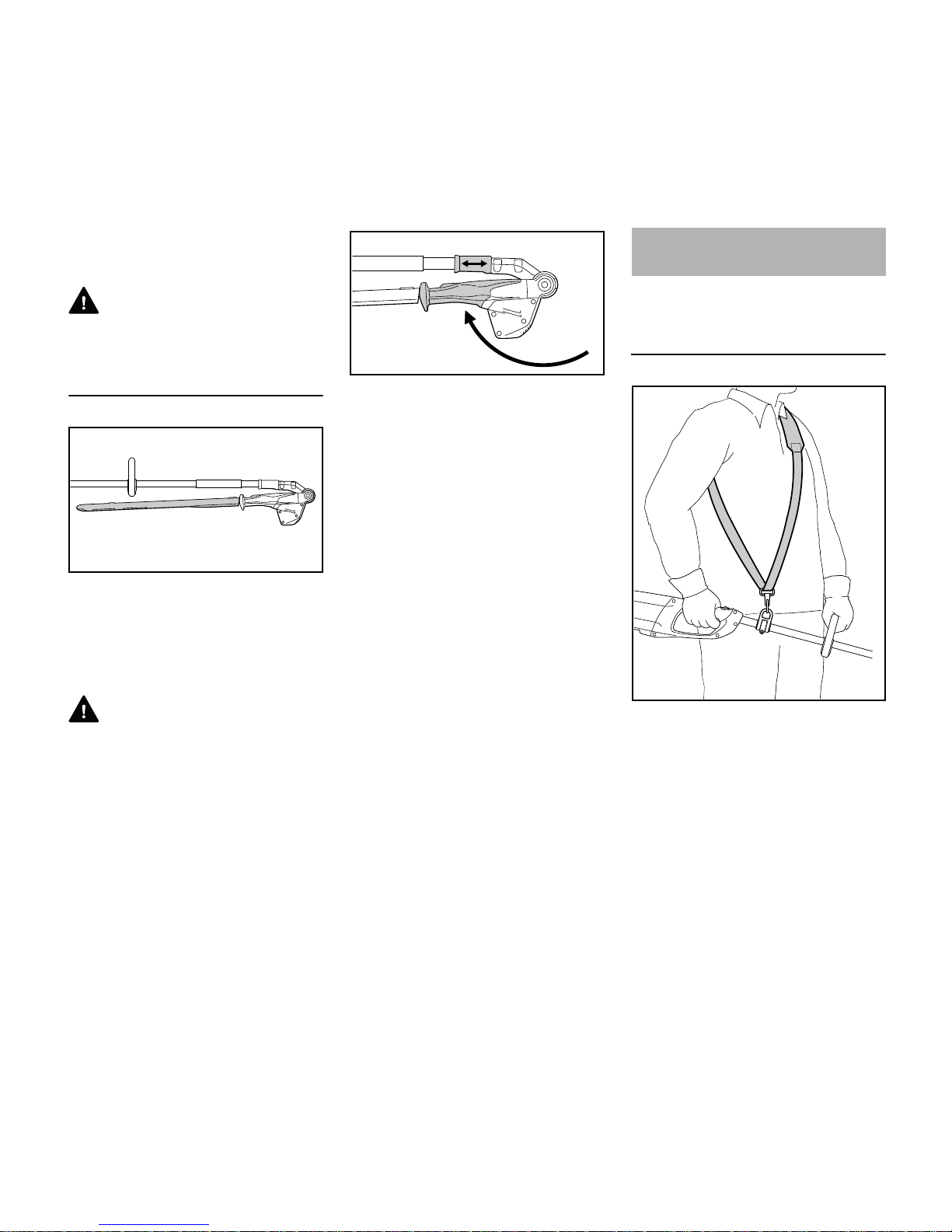

Traggurt
Das Gerät kann an einem Gurt getragen
werden, der das Gewicht der Maschine
trägt.
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
–Schutz der Hände (warme
Handschuhe)
–Pausen
4866BA002 KN
4866BA003 KN
4866BA004 KN

HLA 65
deutsch
8
Die Benutzungsdauer wird verkürzt
durch:
–besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
–niedrige Außentemperaturen
–Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Vor allen Reparatur- und
Wartungsarbeiten den Rasthebel auf ƒ
stellen und den Akkumulator aus dem
Gerät herausnehmen. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Elektrische Kontakte sowie
Anschlussleitung und Netzstecker des
Ladegerätes regelmäßig auf
einwandfreie Isolation und Alterung
(Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die
Anschlussleitung des Ladegerätes,
dürfen nur von Elektro-Fachkräften
instandgesetzt bzw. erneuert werden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Befestigungsschrauben an
Schutzvorrichtungen und
Schneidwerkzeug auf Festsitz prüfen
und bei Bedarf festziehen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Führungsnuten des Akkumulators frei
von Schmutz halten – bei Bedarf
reinigen.
Gerät sicher in einem trockenen Raum,
dem Rasthebel auf ƒ und nur mit
entnommenem Akkumulator
aufbewahren.
Das Gerät wird mit einer aufladbaren
Batterie (Akkumulator) betrieben. Zum
Aufladen des Akkumulators nur STIHL
Ladegeräte verwenden.
Datenaustausch
Gerät, Akkumulator und Ladegerät
tauschen Informationen miteinander
aus. Nur wenn der Datenaustausch
funktioniert, kann das Ladegerät den
Akkumulator laden und der Akkumulator
dem Gerät den benötigten Strom liefern.
Deshalb das Gerät nur mit den
zulässigen STIHL Akkumulatoren und
STIHL Ladegeräten verwenden.
Funktionsbeschreibung

HLA 65
deutsch
9
Schnittsaison
Für das Schneiden von Hecken die
länderspezifischen bzw. kommunalen
Vorschriften beachten.
Heckenschneider nicht während der
ortsüblichen Ruhezeiten benutzen.

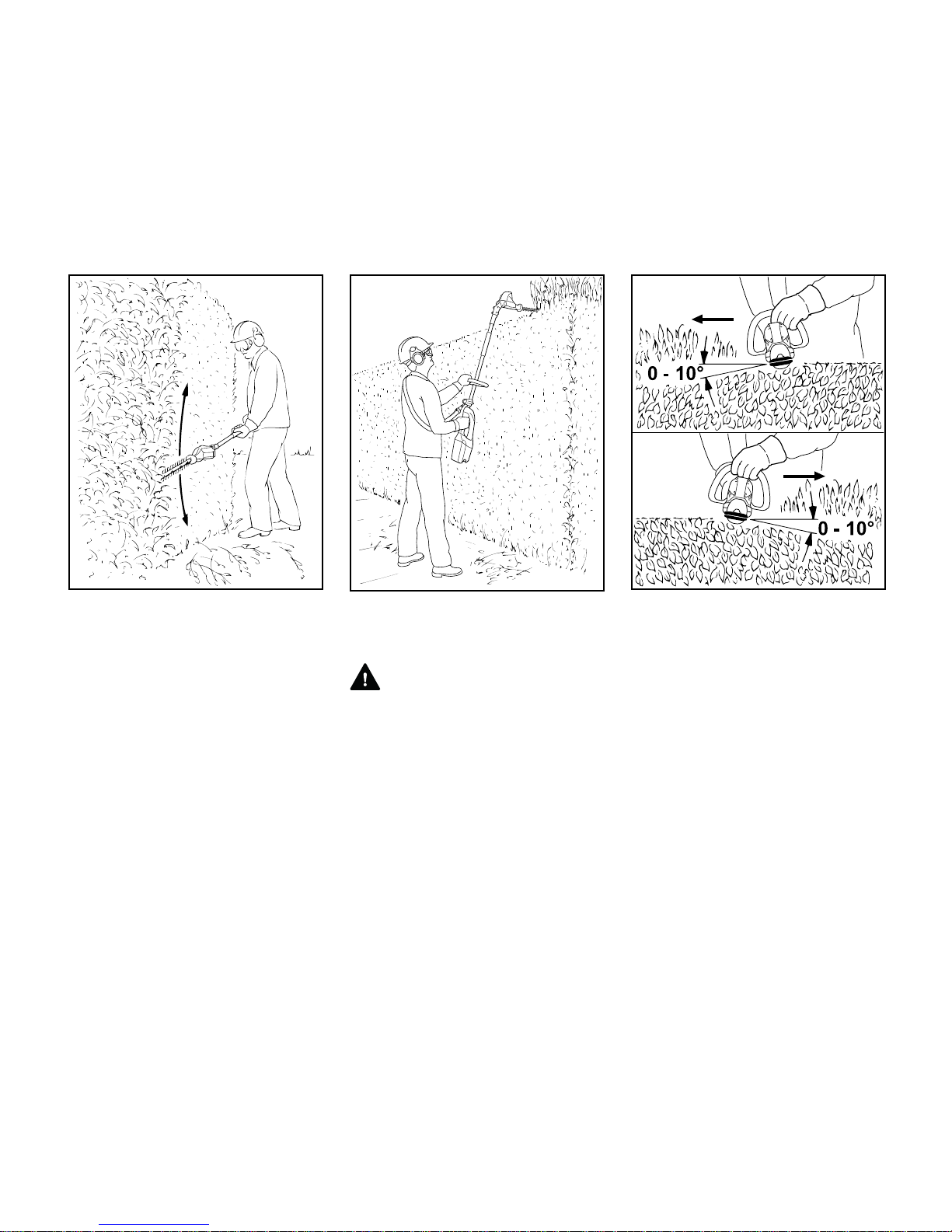

Schnittfolge
Ist starkes Zurückschneiden notwendig
– stufenweise in mehreren
Arbeitsgängen schneiden.
Dicke Zweige oder Äste vorab mit einer
Astschere entfernen.
Zuerst beide Seiten der Hecke, danach
die Oberseite schneiden.
Entsorgung
Das Schnittgut nicht in den Hausmüll
werfen – Schnittgut kann kompostiert
werden.
Vorbereitung
NWinkel des Messerbalkens
einstellen – siehe "Messerbalken
einstellen"
NMesserschutz entfernen
NTraggurt anlegen – siehe "Traggurt
anlegen"
NGerät am Traggurt einhängen –
siehe "Traggurt anlegen"
Arbeitstechnik
Waagerechter Schnitt (mit
abgewinkeltem Messerbalken)
Schneiden in Bodennähe – z. B.
Bodendecker – aus stehender Position.
Heckenschneider sichelförmig
fortschreitend bewegen – beide
Messerseiten einsetzen.
Der Heckenschneider ist nicht zum
Mähen geeignet.
Senkrechter Schnitt (mit abgewinkeltem
Messerbalken)
Schneiden ohne direkt an der Hecke zu
stehen – z. B. bei dazwischenliegenden
Blumenbeeten.
Heckenschneider bogenförmig
fortschreitend auf und ab führen – beide
Messerseiten einsetzen.
Anwendung
4866BA005 KN
4866BA006 KN

HLA 65
deutsch
10
Senkrechter Schnitt (mit gestrecktem
Messerbalken)
Große Reichweite – auch ohne weitere
Hilfsmittel.
Heckenschneider bogenförmig
fortschreitend auf und ab führen – beide
Messerseiten einsetzen.
Kopfschnitt (mit abgewinkeltem
Messerbalken)
Heckenschneider senkrecht halten und
schwenken, dadurch ergibt sich eine
große Reichweite.
WARNUNG
Arbeitspositionen über Kopfhöhe sind
ermüdend und sollten aus Gründen der
Arbeitssicherheit nur kurzzeitig
angewendet werden. Verstellbaren
Messerbalken so stark wie möglich
abwinkeln – dabei kann das Gerät trotz
großer Reichhöhe in tieferer,
ermüdungsarmer Position geführt
werden (zusätzlich mit Traggurt).
Waagerechter Schnitt (mit gestrecktem
Messerbalken)
Schneidmesser in einem Winkel von 0°
bis 10° ansetzen – aber waagerecht
führen.
4866BA007 KN
4866BA008 KN
4866BA009 KN

HLA 65
deutsch
11

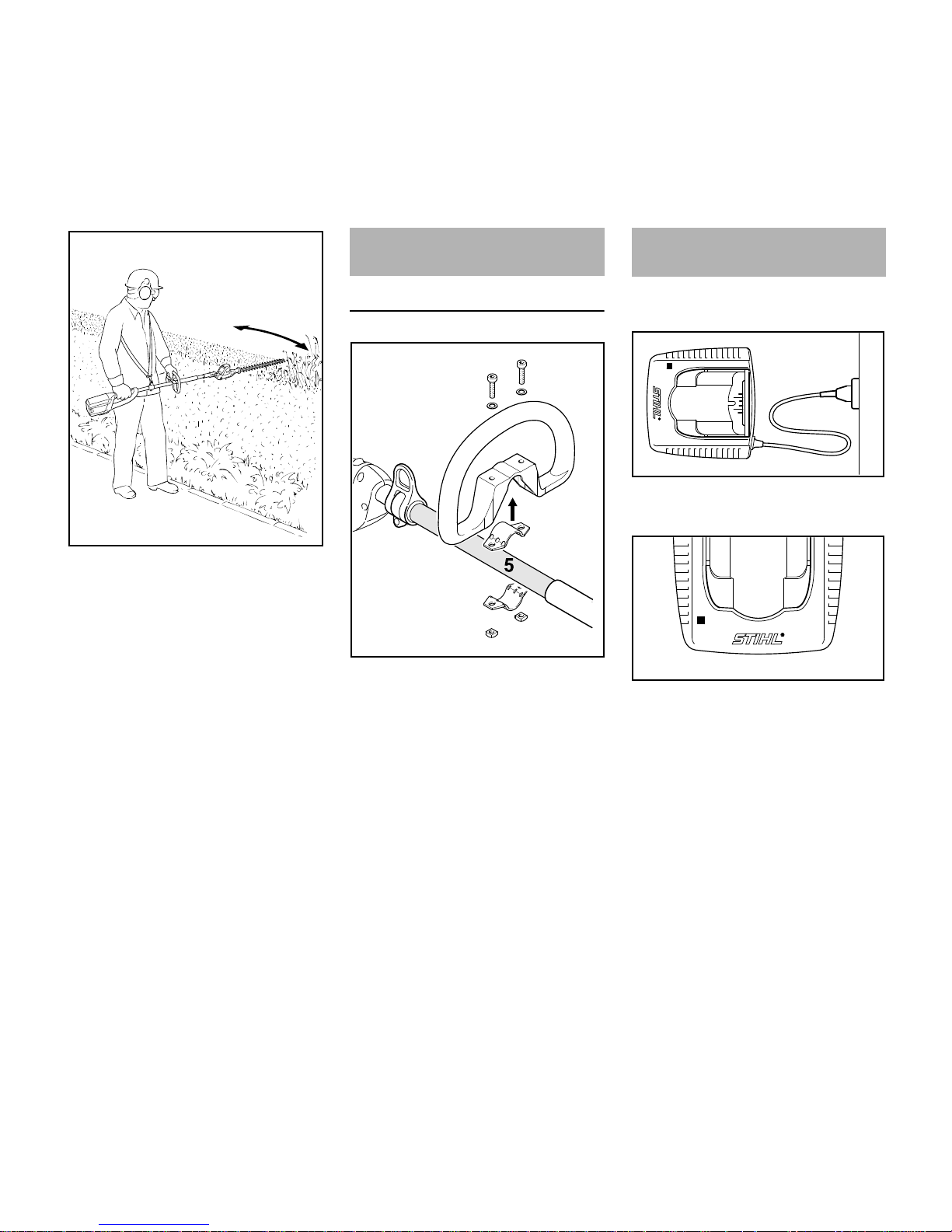

Heckenschneider sichelförmig zum
Rand bewegen, damit die
abgeschnittenen Zweige zu Boden
fallen.
Rundumgriff anbauen
NSchelle (1) in den Rundumgriff (2)
legen und zwischen Tragöse (3)
und Griffschlauch (4) auf den
Schaft (5) setzen
NSchelle (6) anlegen
NBohrungen zur Deckung bringen
NSchrauben (7) mit Scheiben (8)
einstecken
NVierkantmuttern (9) ansetzen und
Schrauben eindrehen
NRundumgriff ausrichten
NSchrauben festziehen
Netzspannung und Betriebsspannung
müssen übereinstimmen.
NNetzstecker (1) in die Steckdose (2)
stecken
Nach dem Anschließen des
Ladegerätes an die Stromversorgung
findet ein Selbsttest statt. Während
dieses Vorganges leuchtet die
Leuchtdiode (1) am Ladegerät für
ca. 1 Sekunde grün, dann rot und
erlischt wieder.
4866BA010 KN
Gerät komplettieren
4
7
8
2
4866BA016 KN
1
6
7
8
9
9
3
Ladegerät elektrisch
anschließen
3901BA015 KN
2
1
1
3901BA019 KN

HLA 65
deutsch
12

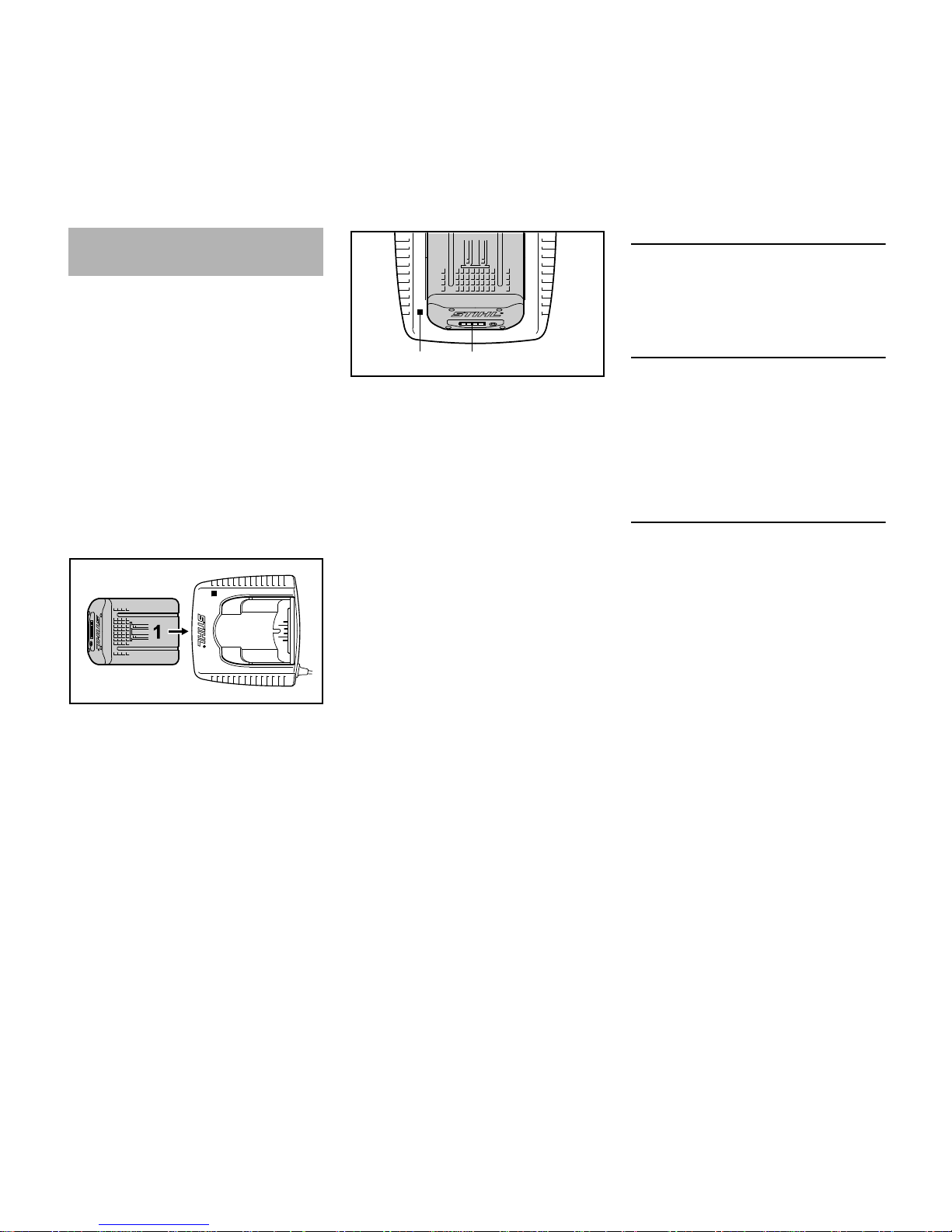

Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
NLadegerät an die Stromversorgung
anschließen – Netzspannung und
Betriebsspannung des Ladegeräts
müssen übereinstimmen – siehe
"Ladegerät elektrisch anschließen"
Das Ladegerät nur in geschlossenen
und trockenen Räumen bei
Umgebungstemperaturen von +5 °C bis
+40 °C (41° F bis 104° F) betreiben.
NAkkumulator (1) in das
Ladegerät (2) bis zum ersten
spürbaren Widerstand schieben –
dann bis zum Anschlag drücken
Nach dem Einsetzen des Akkumulators
leuchtet die Leuchtdiode (3) am
Ladegerät – siehe "Leuchtdioden (LED)
am Ladegerät".
Der Ladevorgang beginnt, sobald die
Leuchtdioden (4) am Akkumulator grün
leuchten – siehe "Leuchtdioden (LED)
am Akkumulator".
Die Ladezeit ist abhängig von
verschiedenen Einflussfaktoren, wie
Akkumulatorzustand,
Umgebungstemperatur, etc. und kann
deshalb von den angegebenen
Ladezeiten – siehe "Technische Daten"
– abweichen.
Während der Arbeit erwärmt sich der
Akkumulator im Gerät. Wird ein warmer
Akkumulator in das Ladegerät
eingesetzt, kann ein Abkühlen des
Akkumulators vor dem Laden notwendig
sein. Der Ladevorgang beginnt erst,
wenn der Akkumulator abgekühlt ist. Die
Ladezeit kann sich durch die Abkühlzeit
verlängern.
Während des Ladevorgangs erwärmen
sich Akkumulator und Ladegerät.
Ladegerät AL 300, AL 500
Das Ladegerät ist mit einem Gebläse
zur Kühlung des Akkumulators
ausgestattet.
Ladegerät AL 100
Das Ladegerät wartet mit dem
Ladevorgang bis der Akkumulator von
selbst abgekühlt ist. Die Abkühlung des
Akkumulators findet über
Wärmeabgabe an die Umgebungsluft
statt.
Lade-Ende
Ist der Akkumulator vollständig geladen,
schaltet das Ladegerät automatisch ab,
dazu:
–erlöschen die Leuchtdioden am
Akkumulator
–erlischt die Leuchtdiode am
Ladegerät
–schaltet das Gebläse des
Ladegerätes aus (falls im Ladegerät
vorhanden)
Den geladenen Akkumulator nach
Ladeende aus dem Ladegerät
entnehmen.
Akkumulator laden
2
3901BA009 KN
4
3901BA014 KN
3

HLA 65
deutsch
13
Vier Leuchtdioden zeigen den
Ladezustand des Akkumulators sowie
auftretende Probleme am Akkumulator
oder dem Gerät an.
NTaste (1) drücken, um die Anzeige
zu aktivieren – Anzeige erlischt
nach 5 Sekunden selbsttätig
Die Leuchtdioden können grün oder rot
leuchten bzw. blinken.
Beim Laden
Die Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladeverlauf.
Beim Laden wird die Kapazität, die
gerade geladen wird, durch eine grün
blinkende Leuchtdiode angezeigt.
Ist der Ladevorgang beendet, schalten
sich die Leuchtdioden am Akkumulator
automatisch aus.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Während der Arbeit
Die grünen Leuchtdioden zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladezustand.
Blinken oder leuchten die Leuchtdioden
am Akkumulator rot – siehe "Wenn die
roten Leuchtdioden dauerhaft
leuchten/blinken".
Leuchtdioden (LED) am
Akkumulator
Leuchtdiode leuchtet dauerhaft
grün.
Leuchtdiode blinkt grün.
Leuchtdiode leuchtet dauerhaft
rot.
Leuchtdiode blinkt rot.
1
3901BA010 KN
3901BA018 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %
3901BA016 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %

HLA 65
deutsch
14
Wenn die roten Leuchtdioden dauerhaft
leuchten/blinken
Die Leuchtdiode (1) am Ladegerät kann
dauerhaft grün leuchten oder rot
blinken.
Grünes Dauerlicht ...
... kann folgende Bedeutungen haben:
Der Akkumulator
–wird geladen
–ist zu warm und muss vor dem
Laden abkühlen
Siehe auch "Leuchtdioden (LED) am
Akkumulator".
Die grüne Leuchtdiode am Ladegerät
erlischt, sobald der Akkumulator
vollständig geladen ist.
A 1 Leuchtdiode
leuchtet dauer-
haft rot:
Akkumulator zu
warm 1) 2)/kalt 1)
1) Beim Laden: Nach dem
Abkühlen/Erwärmen des
Akkumulators startet der
Ladevorgang automatisch.
B 4 Leuchtdioden
blinken rot:
Funktionsstörung
im Akkumulator 3)
C 3 Leuchtdioden
leuchten dauer-
haft rot:
Gerät zu warm –
abkühlen lassen
D 3 Leuchtdioden
blinken rot:
Funktionsstörung
im Gerät 4)
3901BA041 KN
A
B
C
D
2) Während der Arbeit: Gerät schaltet
sich ab – Akkumulator einige Zeit
abkühlen lassen, hierfür eventuell
Akkumulator aus dem Gerät
nehmen.
3) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen und wieder
einsetzen. Gerät einschalten –
blinken die Leuchtdioden immer
noch, ist der Akkumulator defekt
und muss ersetzt werden.
4) Elektromagnetische Störung oder
Defekt. Akkumulator aus dem
Gerät herausnehmen. Kontakte im
Akkumulatorschacht mit einem
stumpfen Gegenstand von
Schmutz befreien. Akkumulator
wieder einsetzen. Gerät
einschalten – blinken die
Leuchtdioden immer noch,
funktioniert das Gerät nicht korrekt
und muss von Fachhändler
überprüft werden – STIHL empfiehlt
den STIHL Fachhändler.
Leuchtdioden (LED) am
Ladegerät
1
3901BA019 KN

HLA 65
deutsch
15
Rotes Blinklicht ...
... kann folgende Bedeutungen haben:
–kein elektrischer Kontakt zwischen
Akkumulator und Ladegerät –
Akkumulator entnehmen und
nochmals einsetzen
–Funktionsstörung im Akkumulator –
siehe auch "Leuchtdioden (LED) am
Akkumulator"
–Funktionsstörung im Ladegerät –
vom Fachhändler überprüfen
lassen. STIHL empfiehlt den STIHL
Fachhändler
Verstelleinrichtung 115°
Der Winkel des Messerbalkens kann
zum Schaft zwischen 0° (völlig
gestreckt) bis 45° (in 2 Stufen nach
oben) sowie in 3 Stufen bis 70° (nach
unten) verstellt werden. Es sind 6
einzeln einstellbare Arbeitslagen
möglich.
Zusätzlich ist eine festgelegte
Transportposition für den Messerbalken
einstellbar, siehe Abschnitt
"Transportposition".
WARNUNG
Die Einstellung nur vornehmen, wenn
die Schneidmesser still stehen – Gerät
ausgeschaltet, Rasthebel auf ƒ gestellt
– Verletzungsgefahr!
WARNUNG
Das Getriebe wird im Betrieb heiß.
Getriebegehäuse nicht berühren –
Verbrennungsgefahr!
WARNUNG
Beim Einstellen niemals an das Messer
greifen – Verletzungsgefahr!

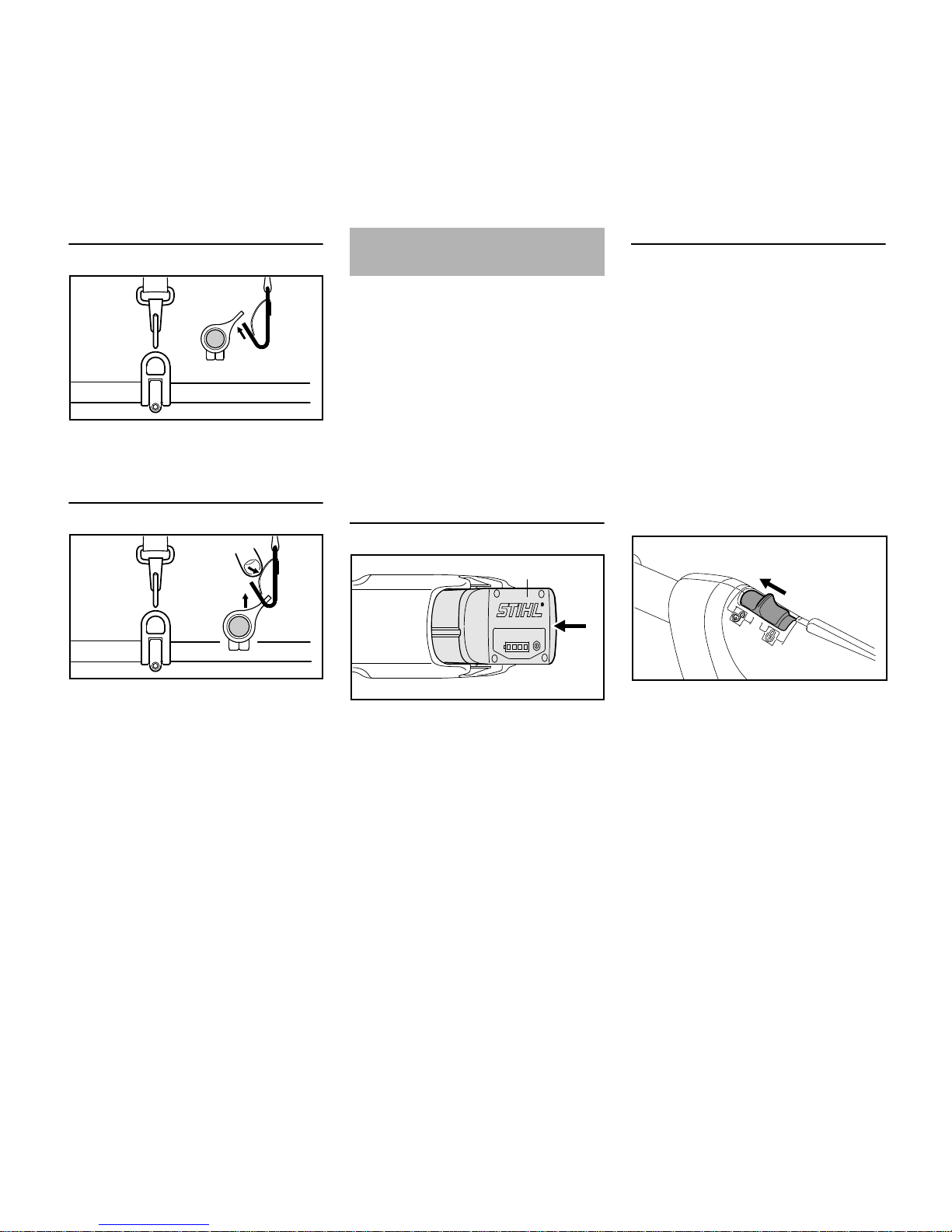

NGerät ausschalten und Rasthebel
auf ƒ stellen
NSchiebehülse (1) zurückziehen und
mit dem Schwenkgriff (2) das
Gelenk um ein oder mehrere
Rastlöcher verstellen
NSchiebehülse (1) wieder loslassen
und den Bolzen in die Rastleiste
einrasten lassen
Messerbalken einstellen
4866BA011 KN
2
4866BA012 KN
1

HLA 65
deutsch
16
Bei eingerastetem Bolzen (nach
Abschluss der Einstellung) liegt die
Schiebehülse wieder am Gehäuse an.
WARNUNG
Den Schwenkgriff niemals zum Arbeiten
verwenden – Verletzungsgefahr!

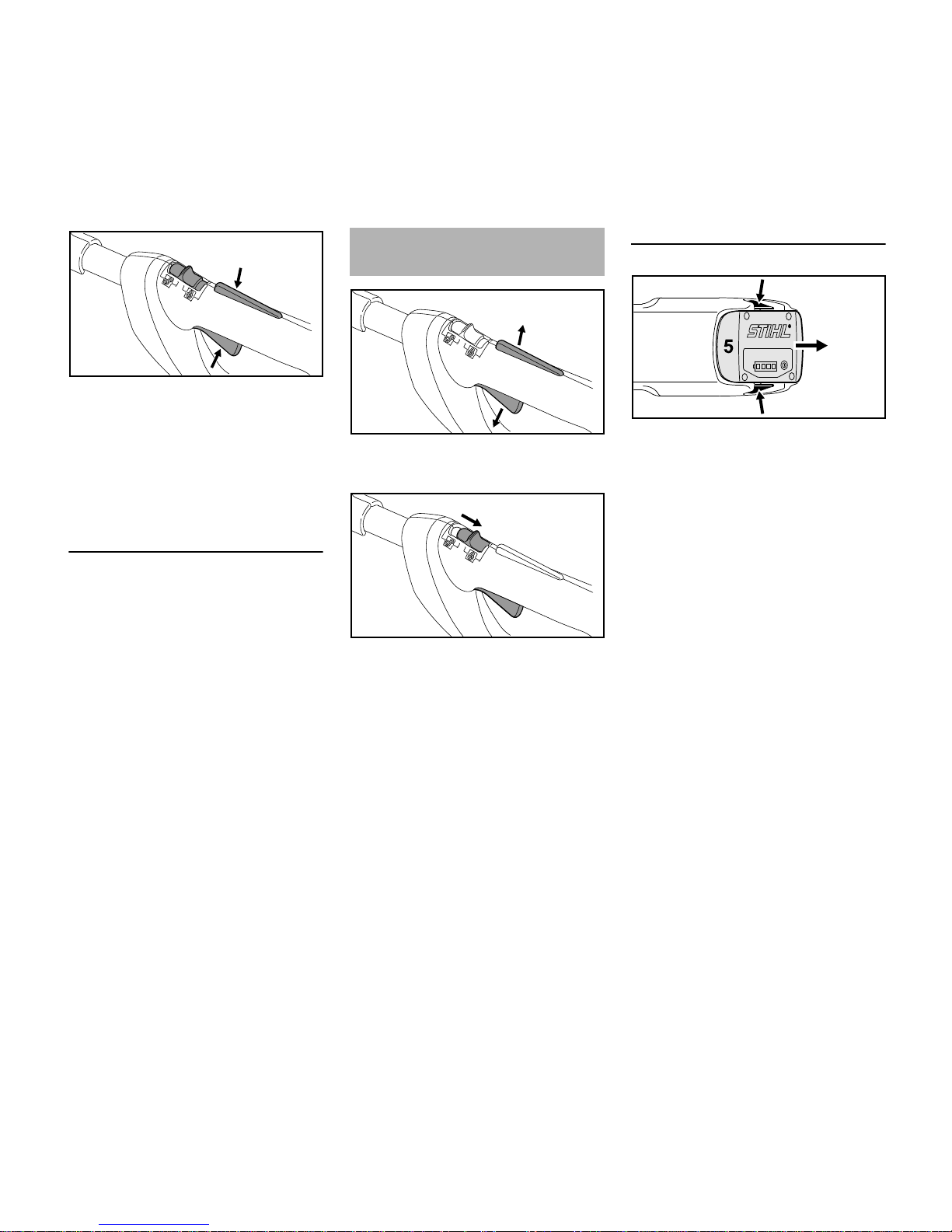

Transportposition
Zum platzsparenden Transport des
Gerätes kann der Messerbalken parallel
zum Schaft geschwenkt und in dieser
Position festgesetzt werden. In dieser
Position kann das Gerät nicht
eingeschaltet werden.
WARNUNG
Verstellen des Messerbalkens in die
Transportposition bzw. aus der
Transportposition in Arbeitsposition nur
bei ausgeschaltetem Gerät – Rasthebel
auf ƒ gestellt, Akkumulator
herausgenommen und Messerschutz
aufgeschoben – Verletzungsgefahr!
NGerät ausschalten, Rasthebel auf
ƒ stellen und Akkumulator
herausnehmen
NMesserschutz aufschieben
NSchiebehülse (1) zurückziehen und
mit dem Schwenkgriff (2) das
Gelenk nach unten in Richtung
Schaft schwenken, bis der
Messerbalken parallel zum Schaft
steht
NSchiebehülse (1) wieder loslassen
und den Bolzen in die vorgesehene
Rastposition im Gehäuse einrasten
lassen
Bei eingerastetem Bolzen (nach
Abschluss der Einstellung) liegt die
Schiebehülse wieder am Gehäuse an.
Die Ausführung des Traggurtes ist vom
Markt abhängig.
Einschultergurt
NEinschultergurt (1) anlegen
Ndie Gurtlänge so einstellen, dass
sich der Karabinerhaken (2) etwa
eine Handbreit unterhalb der
rechten Hüfte befindet
4866BA013 KN
4866BA014 KN
1
2
Traggurt anlegen
1
2
4866BA017 KN

HLA 65
deutsch
17
Gerät am Traggurt einhängen
NKarabinerhaken (1) in der
Tragöse (2) am Schaft einhängen
Gerät am Traggurt aushängen
Ndie Lasche am Karabinerhaken (1)
drücken und die Tragöse (2) aus
dem Haken ziehen
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
Nvor Einsetzen des Akkumulators
ggf. Deckel für Akkumulatorschacht
entfernen, dazu beide Sperrhebel
gleichzeitig drücken – Deckel wird
entriegelt – und Deckel
herausnehmen
Akkumulator einsetzen
NAkkumulator (1) in den Schacht des
Gerätes einsetzen – Akkumulator
rutscht in den Schacht – leicht
drücken bis er hörbar einrastet –
Akkumulator muss bündig mit der
Oberkante des Gehäuses
abschließen
Gerät einschalten
In der Transportposition kann das Gerät
nicht eingeschaltet werden.
Nsicheren und festen Stand
einnehmen
Naufrecht stehen – Gerät entspannt
halten
NSchneidmesser darf keine
Gegenstände und nicht den Boden
berühren
NGerät in beide Hände nehmen –
eine Hand am Bedienungsgriff –
andere Hand am Rundumgriff oder
Griffschlauch
NGerät entsperren, dazu
Rasthebel (2) auf ‚ stellen
1
002BA320 KN
2
1
2
1
002BA321 KN
2
1
2
Gerät einschalten
1
3905BA011 KN
2
3905BA012 KN

HLA 65
deutsch
18
NSchalthebelsperre (3) und
Schalthebel (4) gleichzeitig drücken
und halten
Nur wenn der Rasthebel (2) auf ‚ steht
und wenn Schalthebelsperre (3) und
Schalthebel (4) gleichzeitig betätigt
sind, läuft der Motor.
Schalthebel
Die Motordrehzahl kann über den
Schalthebel gesteuert werden. Mit
zunehmend gedrücktem Schalthebel
erhöht sich die Motordrehzahl.
NSchalthebelsperre (1) und
Schalthebel (2) loslassen
NRasthebel (3) auf ƒ stellen –
Schalthebel (2) kann nicht betätigt
werden – Gerät ist gegen
Einschalten gesperrt
Bei Pausen und nach Arbeitsende den
Akkumulator aus dem Gerät
herausnehmen.
Akkumulator herausnehmen
Nbeide Sperrhebel (4) gleichzeitig
drücken – Akkumulator (5) wird
entriegelt
NAkkumulator (5) aus dem Gehäuse
herausnehmen
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird.
Gerät vor unbefugtem Zugriff sichern.
4
3
2
3905BA013 KN
Gerät ausschalten
2
1
3905BA014 KN
3
3905BA015 KN
2
4
4
3905BA016 KN
