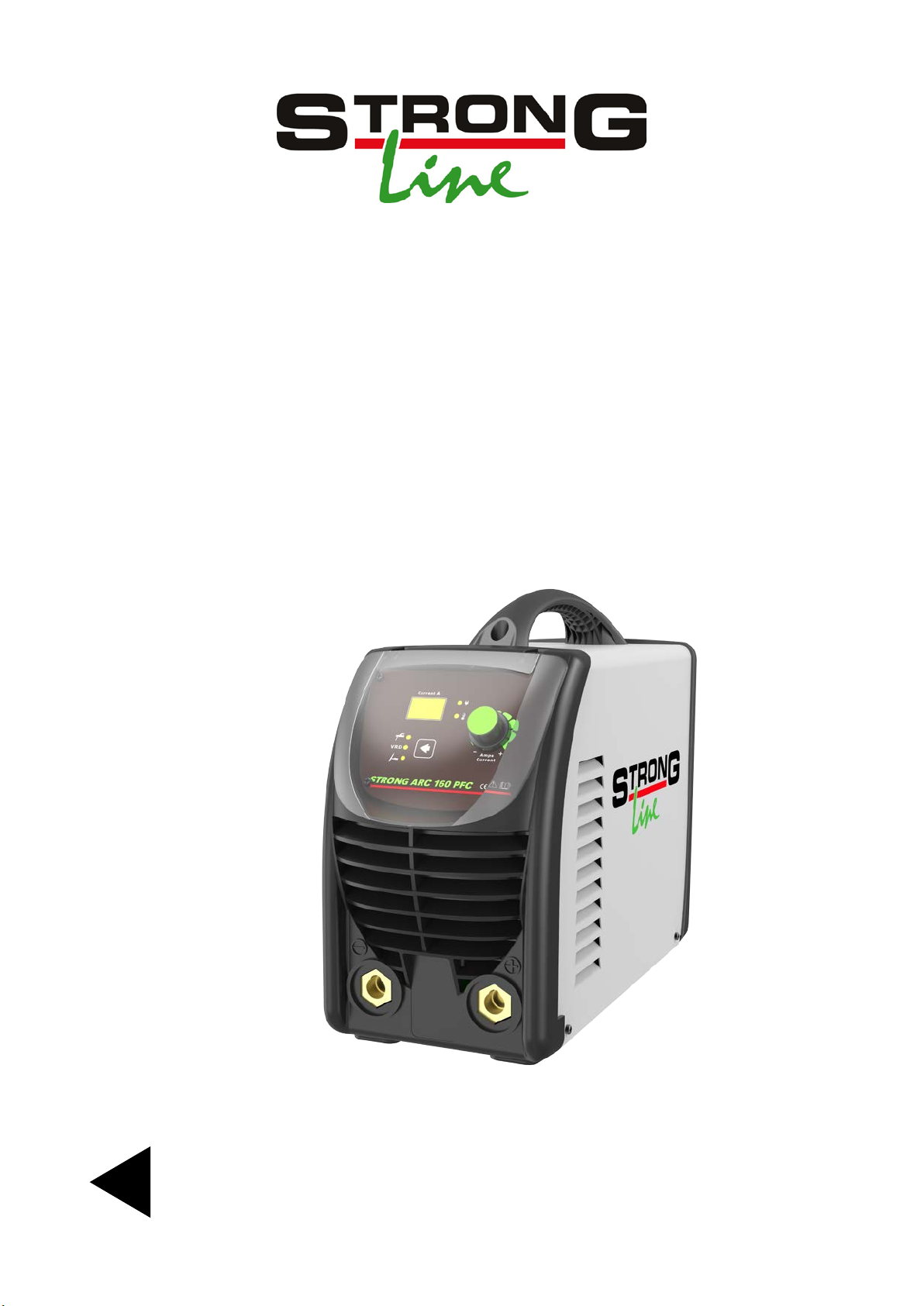

Strongline SLW001 User manual

Puikkohitsausinvertteri Käyttöohje
Alkuperäisten ohjeiden käännös
MMA-inverter Bruksanvisning
Översättning av bruksanvisning i original
MMA inverter welder Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • [e-mail] • www.ikh.fi
SLW001
Lue käyttöohjeet huolellisestiennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

2
JOHDANTO
Onnittelumme tämän laadukkaan StrongLine-tuotteen valinnasta! Toivomme os-
tamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen
laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa
tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivo-
tamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset,
aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa,
jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmär-
tävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa
puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.
Symbolien selitykset
Edellä olevat merkinnät ovat varoituksia! Käynnissä olevat osat ja sähköisku tai jännitteiset
osat voivat aiheuttaa ruumiillisia vaurioita sinulle tai muille. Seuraavaksi esitetään niitä kos-
kevat huomautukset. Käyttö on melko turvallista, kun useista välttämättömistä suojatoi-
menpiteistä on huolehdittu.
Kaarihitsauksesta johtuvat vauriot
-Seuraavat merkit ja selitykset koskevat tiettyjä ruumiillisia vaurioita, joita sinulle tai muil-
le voi aiheutua hitsattaessa. Kun näet merkit tai selitykset, muista mahdollinen vaara ja
muistuta siitä myös muita.
-Vain asiaankuuluvan ammatillisen koulutuksen saaneet henkilöt voivat asentaa laitteet,
etsiä niistä viat ja käyttää, huoltaa ja korjata laitteita.
-Käytön ajaksi asiattomat henkilöt, erityisesti lapset, on poistettava paikalta.
-Kun koneesta on kytketty virta pois, laite on huollettava ja tutkittava lukujen Huolto ja
Vianetsintä mukaisesti elektrolyyttikondensaattorissa olevan tasavirtajännitteen vuoksi.
SÄHKÖISKU VOI TAPPAA.
-Älä kosketa sähköosia.
-Käytä kuivia ja ehjiä käsineitä ja vaatteita, joilla voit eristää itsesi.
-Eristä itsesi työstä ja maasta kuivaeristyksellä. Varmista, että eristys on riittävän laaja eli
että se kattaa koko alueen, jolla olet fyysisesti yhteydessä työhön ja maahan.
FI

3
-Ole varovainen, kun käytät laitteita pienissä ja ahtaissa paikoissa ja kosteissa oloissa.
-Älä kytke koneeseen virtaa ennen asennusta ja säätämistä.
-Varmista, että laitteet on asennettu oikein, ja maadoita hitsattava kappale tai metalli
hyvään sähkömaadoitukseen käyttöohjeiden mukaan.
-Elektrodi- ja työpiirit (tai maadoituspiirit) ovat sähköisesti ”jännitteisiä”, kun hitsauskone
on käynnissä. Älä koske näihin ”jännitteisiin” osiin paljaalla iholla tai märin vaattein. Eris-
tä kätesi käyttämällä kuivia ja ehjiä käsineitä.
-Puoliautomaattisessa tai automaattisessa lankahitsauksessa myös elektrodi, elektrodi-
kela, hitsauspää, suutin tai puoliautomaattinen hitsauspistooli ovat sähköisesti ”jännit-
teisiä”.
-Varmista aina, että työskentelykaapelin ja hitsattavan metallin sähköliitäntä on kunnos-
sa. Liitännän pitäisi olla mahdollisimman lähellä hitsattavaa aluetta.
-Pidä elektrodinpidin, puristinpidike, hitsauskaapeli ja hitsauskone hyvässä ja varmassa
käyttökunnossa. Korjaa vaurioitunut eriste.
-Älä kasta elektrodia veteen sen jäähdyttämiseksi.
-Älä koske yhtä aikaa kahteen hitsauskoneeseen liitetyn elektrodinpitimen sähköisesti
”jännitteisiin” osiin, koska niiden välinen jännite voi olla molempien hitsauskoneiden
avoimen piirin kokonaisjännite.
-Käytä lattiatason yläpuolella työskennellessäsi turvavyötä, jotta voit suojata itsesi pu-
toamiselta, jos saat sähköiskun.
HÖYRYT JA KAASUT VOIVAT OLLA VAARALLISIA.
-Hitsaus voi saada aikaan terveydelle vaarallisia höyryjä ja kaasuja. Näitä höyryjä ja kaa-
suja ei pidä hengittää. Pidä hitsattaessa pääsi poissa höyrystä. Huolehdi riittävästä il-
manvaihdosta ja/tai kohdepoistosta valokaaressa, jotta höyryt ja kaasut pysyvät poissa
hengitysalueelta. Kun hitsataan lisätuuletusta vaativilla elektrodeilla, kuten ruostumaton
teräs, tai tehdään kovahitsausta tai hitsataan lyijy- tai kadmiumpinnoitettua terästä tai
muita metalleja tai pinnoitteita, jotka saavat aikaan erittäin myrkyllisiä höyryjä, pidä al-
tistuminen mahdollisimman vähäisenä ja raja-arvojen alapuolella kohdepoiston tai ko-
neellisen ilmanvaihdon avulla. Suljetuissa tiloissa tai joissakin olosuhteissa ulkotiloissa
voidaan tarvita hengityssuojainta. Sinkityn teräksen hitsaus edellyttää lisävarotoimia.
-Älä hitsaa paikoissa, jotka ovat lähellä rasvanpoistosta, puhdistuksesta tai ruiskutustoi-
menpiteistä peräisin olevan klooratun hiilivedyn höyryjä. Valokaaren säteet ja kuumuus
voivat reagoida liuottimen höyryjen kanssa ja muodostaa fosgeenia, joka on erittäin myr-
kyllinen kaasu, sekä muita ärsyttäviä tuotteita.
-Kaarihitsauksessa käytettävät suojakaasut voivat syrjäyttää ilman ja aiheuttaa vamman
tai kuoleman. Käytä aina riittävää tuuletusta erityisesti suljetuissa tiloissa, jotta hengitys-
ilman turvallisuus voidaan varmistaa.
-Lue huolellisesti tämän laitteen ja käytettävien työkalujen valmistajien ohjeet, myös mate-
riaalin käyttöturvallisuustiedotteet, ja noudata työnantajasi työturvallisuuskäytäntöjä.
VALOKAARISÄTEET VOIVAT POLTTAA.
-Suojaa silmäsi kipinöiltä ja valokaarisäteiltä hitsattaessa tai tarkasteltaessa avointa kaa-
rihitsausta maskilla, jossa on asianmukainen suodatin ja peitelevyt.
-Käytä asianmukaisia vaatteita, jotka on valmistettu kestävistä tulenkestävistä materiaa-
leista, jotka suojaavat ihoasi ja avustajiesi ihoa valokaarisäteiltä.

4
-Suojaa lähellä olevat henkilöt sopivalla syttymättömällä suojuksella ja/tai varoita heitä,
että he eivät saa katsoa valokaarta eivätkä altistua valokaarisäteille tai kuumille roiskeil-
le tai metallille.
SUOJAA ITSESI.
-Pidä kaikki laitteiston turvalaitteet, suojukset ja välineet paikoillaan ja hyvässä kunnossa.
Pidä kädet, hiukset, vaatteet ja työkalut loitolla kiilahihnoista, vaihteista, puhaltimista ja
kaikista muista liikkuvista osista, kun käynnistät laitteiston, käytät sitä tai korjaat sitä.
-Älä pane käsiäsi moottorin puhaltimen lähelle. Älä yritä ohittaa nopeudensäädintä tai
tyhjäkäynnin säädintä työntämällä kuristimen säätösauvoja, kun moottori on käynnissä.
ÄLÄ lisää polttoainetta lähellä valokaarta, joka luokitellaan avotuleksi,
tai kun moottori on käynnissä. Pysäytä moottori ja anna sen jäähtyä ennen tankkaamista,
jotta roiskunut polttoaine ei höyrysty osuessaan kuumiin moottorin osiin ja syty. Älä roiskuta
polttoainetta, kun tankkaat. Jos polttoainetta roiskuu, pyyhi se pois äläkä käynnistä mootto-
ria ennen kuin höyryt ovat haihtuneet.
HITSAUSKIPINÄT VOIVAT AIHEUTTAA TULIPALON TAI
RÄJÄHDYKSEN.
-Poista hitsausalueelta palovaaralliset tekijät. Jos se ei ole mahdollista, peitä ne, jotta hit-
sauskipinät eivät aiheuta tulipaloa. Muista, että hitsauskipinät ja hitsauksen aikana
muodostuvat kuumat materiaalit voivat työntyä helposti pienistä halkeamista ja aukoista
viereisille alueille. Vältä hitsaamista hydraulijohtojen lähellä. Pidä sammutin helposti saa-
tavilla.
-Jos työpaikalla käytetään painekaasuja, vaarallisen tilanteen ehkäisemiseksi on käytettä-
vä erityisiä varokeinoja.
-Kun et hitsaa, varmista, että mikään elektrodipiirin osa ei kosketa työstökappaletta tai
maadoitusta. Tahaton kosketus voi aiheuttaa ylikuumenemista tai saada aikaan palovaa-
ran.
-Älä lämmitä, leikkaa tai hitsaa säiliöitä, rumpuja tai astioita ennen kuin on toteutettu asi-
anmukaiset toimenpiteet, joilla varmistetaan, että kyseiset toimenpiteet eivät aiheuta syt-
tyvien tai myrkyllisten höyryjen syntymistä niiden sisällä olevista aineista. Ne voivat ai-
heuttaa räjähdyksen, vaikka ne olisi ”puhdistettu”.
-Tuuleta ontot valuosat tai säiliöt ennen lämmitystä, leikkaamista tai hitsaamista. Ne voi-
vat räjähtää.
-Hitsauskaaresta lentää kipinöitä ja roiskeita. Käytä öljyttömiä suojapukuja, kuten nahka-
käsineitä, tukevia paitoja, lahjetaitteettomia housuja, korkeavartisia kenkiä ja hiukset
peittävää lakkia. Käytä korvatulppia, kun hitsaat työpisteen ulkopuolella tai suljetuissa ti-
loissa. Käytä hitsausalueella aina suojalaseja, joissa on sivusuojat.
-Liitä työkaapeli niin lähelle hitsausaluetta kuin on käytännöllistä. Työkaapelien liittäminen
rakennuksen runkoon tai muihin paikkoihin kaukana hitsausalueesta lisäävät mahdolli-
suutta siihen, että hitsausvirta kulkee nostoketjujen, nosturin vaijerien tai muiden vaihto-

5
ehtoisten piirien kautta. Tämä voi saada aikaan palovaaroja tai ylikuumentaa nostoketju-
ja tai vaijereita niin, että ne pettävät.
PYÖRIVÄT OSAT VOIVAT OLLA VAARALLISIA.
-Käytä vain painekaasupulloja, joissa on asianmukainen kaasu prosessia varten ja asian-
mukaiset säätimet käytettyä kaasua ja painetta varten. Kaikkien letkujen, liitäntöjen jne.
on sovelluttava käyttötarkoitukseen, ja ne on pidettävä hyvässä kunnossa.
-Pidä pullot aina pystysuorassa kiinnitettynä ketjulla alustaan tai kiinteään tukeen.
-Pullot on sijoitettava:
•Pois alueilta, joissa ne voivat syttyä tai joissa ne voivat vaurioitua.
•Turvallisen etäisyyden päähän kaarihitsauksesta tai leikkaustoimista ja kaikista läm-
mön, kipinöiden tai tulen lähteistä.
-Älä anna elektrodin, elektrodinpitimen tai muun sähköisesti ”jännitteisen” osan koskettaa
pulloa.
-Pidä pääsi ja kasvosi kaukana pullon venttiilin ulostulosta, kun avaat pullon venttiilin.
-Venttiilien suojatulppien on aina oltava paikallaan ja ne on kiristettävä käsin paitsi, kun
pulloa käytetään tai liitetään käyttöä varten.
Sähkömagneettiset kentät
Johtimien läpi virtaava sähkövirta aiheuttaa paikallisia sähkömagneettisia kenttiä. Sähkö-
magneettisten kenttien vaikutuksesta käydään keskustelua ympäri maailmaa. Tähän men-
nessä ei ole saatu merkittävää näyttöä siitä, että sähkömagneettisilla kentillä olisi terveys-
vaikutuksia. Tutkimukset sähkömagneettisten kenttien aiheuttamista vaurioista ovat kuiten-
kin edelleen käynnissä. Ennen lopullisten tulosten saamista altistumista sähkömagneettisille
kentille on vähennettävä mahdollisimman paljon.
Sähkömagneettisia kenttiä vähennetään seuraavin tavoin:
-Kaikki johdot on sijoitettava loitolle ja kauas käyttäjästä.
-Älä kierrä virtakaapelia ympärillesi.
-Varmista, että hitsauskone ja virtakaapeli ovat niin kaukana käyttäjästä kuin kulloisissa-
kin olosuhteissa on mahdollista.
-Liitä maattokaapeli työstettävään osaan mahdollisimman lähelle hitsattavaa aluetta.
-Ihmisten, joilla on sydämentahdistin, on pysyttävä kaukana hitsausalueelta.
TEKNISET TIEDOT
Malli
Parametri
SLW001
Ottoteho (V) Yksivaihelaite, 160V–275V, 50/60Hz
TIG-kaasukaarihitsaus MMA-puikkohitsaus
Nimellisottovirta (A) 15 22
Nimellisottoteho (kW) 3,4 5,0
Tehokerroin
0,99
Hitsauksen virta-alue (A) 10 160

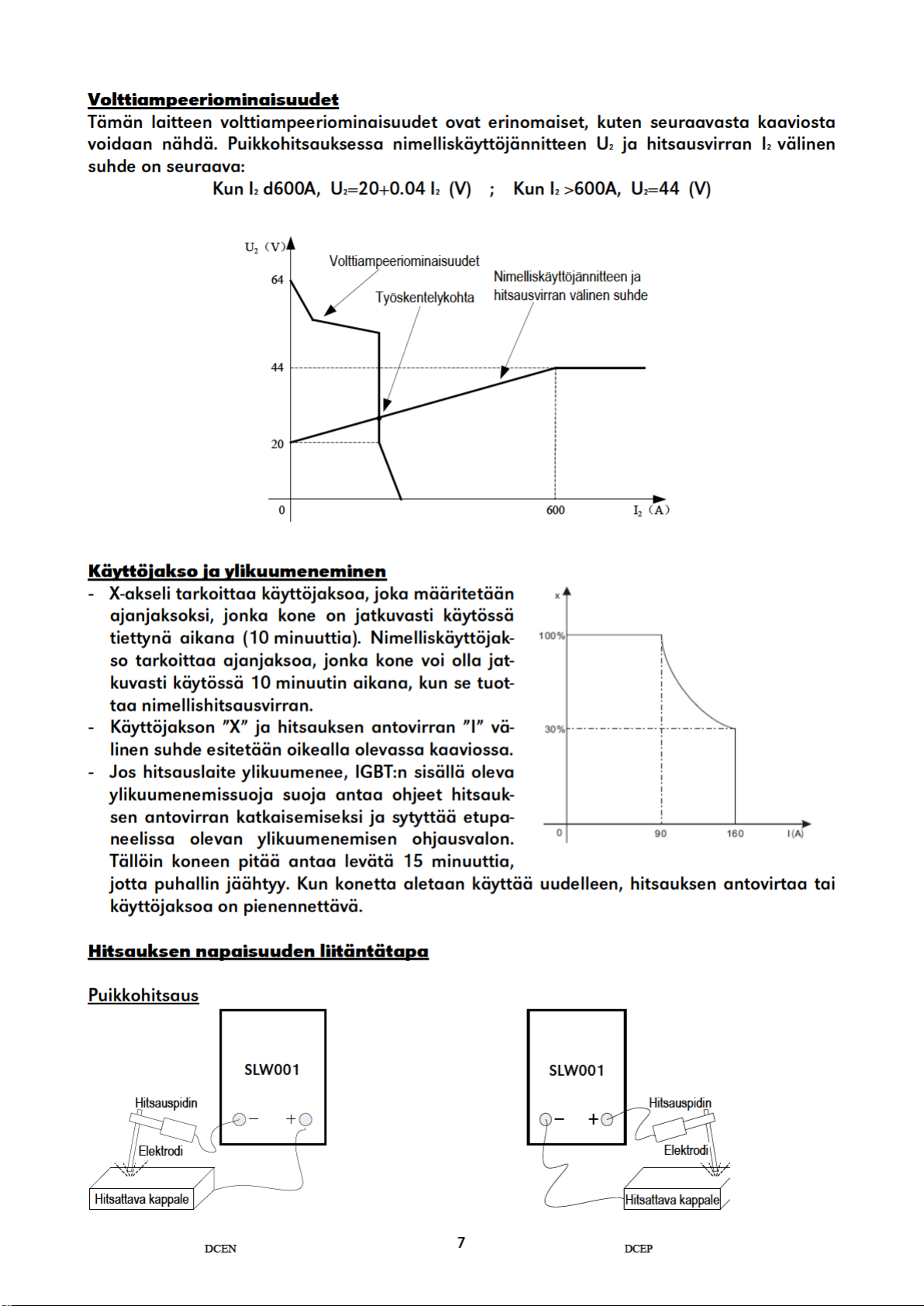

9
1 Muuntokytkin: Valitse (ylös), puikkohitsaus.
Valitse (keskellä), jännitteenalennuspiiri, puikkohitsaus.
Valitse (alas), kaasukaarihitsaus.
2 Virtanäyttö: Hitsausvirran näyttö, kun kone on käytössä.
3 Hälytyksen ohjausvalo: Kun koneessa on vähän jännitettä, liikaa virtaa tai liikaa lämpöä,
tämän ohjausvalon syttyminen osoittaa, että koneen suoja on otettu käyttöön.
4 Virran ohjausvalo: Tämän ohjausvalon syttyminen osoittaa, että kone on käynnissä.
5 Hitsausvirran säätö: Asetetaan hitsausvirta.
6 Maadoitusliitäntä: Virran negatiivinen napaisuus.
7 Hitsausliitäntä: Virran positiivinen napaisuus.
8 Puristinpidike: Kiinnittää pääkaapelin.
9 Virtakytkin: Valinta ”ON” kytkee virran ; valinta ”OFF” katkaisee virran.
10 Puikkohitsauksen ohjausvalo: Tämä ohjausvalo syttyy, kun valitaan (ylös), puikkohitsaus.
11 Puikkohitsauksen jännitteenalennuspiirin ohjausvalo: Tämä ohjausvalo syttyy, kun vali-
taan (keskellä), jännitteenalennuspiiri, puikkohitsaus.
12 Kaasukaarihitsauksen ohjausvalo: Tämä ohjausvalo syttyy, kun valitaan (alas), kaasu-
kaarihitsaus.
Hitsausvirran säätö
Hitsausvirta-alue on 10~160A. Tässä laitteessa on toiminto, jolla hitsausvirta voidaan aset-
taa etukäteen. Kun ennen hitsausta säädetään hitsausvirta, hitsausvirran näytössä näyte-
tään ampeerit. Kannattaa asettaa parametrit ja säätää ne tarkasti.
Elektrodin valinta
Elektrodi valitaan hitsattavan kappaleen paksuuden, hitsausasennon, liitoksen, hitsausker-
roksen ynnä muiden perusteella. Katso seuraava taulukko.
Hitsausvirta suhteessa eri elektrodihalkaisijoihin
Elektrodin halkaisija/mm
1,6
2,0
2,5
3,2
Hitsausvirta/A
25 40
40 60
50 80
100 130
Hitsausvirran (I), kertoimen (K) ja elektrodin halkaisijan (d) välinen suhde (I=Kxd: hiilielekt-
rodi)
Elektrodin halkaisija/mm
1,6
2 2,5
3,2
Kerroin/K
20 25
25 30
30 40
Huom.: Edellä olevat parametrit perustuvat Yleiseen hitsausoppaaseen.
Käyttöympäristö
-Korkeus merenpinnan yläpuolella on alle 1000m.
-Käyttölämpötila-alue: -10°C … +40°C.
-Suhteellinen kosteus on alle 90% (+20°C).
-Kone kannattaa sijoittaa tiettyyn kulmaan maanpinnan yläpuolella, suurin kulma ei saa
olla yli 15°.
-Suojaa kone sateelta tai kuumissa olosuhteissa suoralta auringonvalolta.
-Ympäröivän ilman tai aineen pölyn, hapon tai syövyttävän kaasun sisältö ei saa ylittää
normaaleita vaatimuksia.
-Huolehti riittävästä ilmanvaihdosta hitsauksen aikana. Koneen ja seinän välinen etäisyys
on vähintään 30cm.

10
Käyttöä koskevat huomautukset
-Lue ennen laitteen käyttöä huolellisesti luku Turvaohjeet.
-Yhdistä maadoitusjohto suoraan koneeseen.
-Mikäli virtakytkin suljetaan, tyhjäkäyntijännite saattaa jäädä laitteeseen. Älä kosketa
syöttöelektrodia millään kehosi osalla.
-Asiattomien ihmisten on poistuttava paikalta ennen käyttöä. Valokaarta ei saa katsoa
ilman suojalaseja.
-Varmista koneen hyvä tuuletus käyttösuhteen parantamiseksi.
-Kytke moottorista virta pois, kun käyttö on loppunut, jotta energialähteitä voidaan sääs-
tää.
-Kun virtakytkin sammuu turvallisuussyistä vian vuoksi, älä käynnistä uudelleen ennen
kuin ongelma on ratkaistu. Muutoin ongelmat laajenevat.
-Ota ongelmatapauksissa yhteyttä jälleenmyyjään tai valtuutettuun huoltoliikkeeseen.
HUOLTO
-Kaarihitsauskoneet on tarkastettu huolellisesti ennen kuin ne on lähetetty tehtaalta. Lait-
teisiin ei siis saa tehdä muutoksia kukaan, jota yrityksemme ei ole valtuuttanut siihen!
-Huoltoaikataulu on noudatettava huolellisesti. Johtojen löystyminen tai väärään paikkaan
asettaminen voi aiheuttaa vaaran käyttäjälle!
-Vain yrityksemme valtuuttama ammattimainen huoltohenkilöstö saa kunnostaa koneen!
-Kaarihitsauslaitteesta on kytkettävä virta pois ennen laitekotelon käynnistämistä!
Kaarihitsauskoneen tehokkaan ja turvallisen toiminnan varmistamiseksi se on huollettava
säännöllisesti. Asiakkaat kannattaa perehdyttää kaarihitsauskoneen huoltomenetelmiin ja -
keinoihin, jotta nämä voivat tehdä yksinkertaisia tarkastus- ja turvatoimia itse, jolloin voi-
daan alentaa kaarihitsauskoneen vikatasoja ja lyhentää korjausaikoja kaarihitsauskoneen
käyttöiän pidentämiseksi. Seuraavassa taulukossa esitetään yksityiskohtaisesti huollettavat
kohdat.
Varoitus! Turvallisuussyistä koneesta on huollettaessa kytkettävä virta pois ja
odotettava kolme minuuttia, kunnes kapasiteettijännite laskee turvalliseen 36
voltin jännitteeseen.
Ajan-
kohta
Huollettava kohta
Päivit-
täinen
tarkas-
tus
Tarkista, ovat paneelin nuppi ja kytkin kaarihitsauskoneen etu- ja takapuolella
löysiä ja pane ne kunnolla paikalleen. Jos nuppia ei ole pantu kunnolla paikal-
leen, korjaa se. Jos nuppia ei voida panna oikealle paikalleen tai korjata, se on
vaihdettava.
Jos kytkin ei jousta tai sitä ei voida panna oikein paikalleen, vaihda se heti. Ota
yhteyttä maahantuojaan, jos lisävarusteita ei ole.
Kun virta on kytketty, katso/kuuntele, täriseekö kaarihitsauskone, vinkuuko se
tai onko siinä erityinen haju. Jos siinä on jokin näistä ongelmista, selvitä syy ja
korjaa se. Jos et pysty selvittämään syytä, ota yhteyttä valtuutettuun huolto-
keskukseen.
Tarkasta, että LED-näyttöarvo toimii. Jos näytön numero ei toimi, vaihda vauri-

11
oitunut LED. Jos se ei vieläkään toimi, korjaa tai vaihda näytön piirilevy.
Tarkasta, että LED:n vähimmäis- ja enimmäisarvot vastaavat asetettuja arvoja.
Jos eroja on ja jos ne ovat vaikuttaneet normaaliin hitsaustyöhön, säädä arvo-
ja.
Tarkasta, onko puhallin vahingoittunut ja pyöriikö ja ohjautuuko se normaalisti.
Jos puhallin on vahingoittunut, vaihda se heti. Jos puhallin ei pyöri sen jälkeen,
kun kaarihitsauskone on ylikuumentunut, tarkasta, onko lapaan juuttunut jota-
kin. Jos jotakin on juuttunut, irrota se. Jos puhallin ei pyöri näiden ongelmien
selvittämisen jälkeen, voit tönäistä lapaa puhaltimen kiertosuuntaan. Jos pu-
hallin pyörii normaalisti, käynnistyskapasiteetti on vaihdettava. Jos se ei pyöri,
vaihda puhallin.
Tarkista, onko pikaliitin löysä tai ylikuumentunut. Jos kaarihitsauskoneessa on
näitä ongelmia, se on kiristettävä tai vaihdettava.
Tarkasta, onko virransyöttökaapeli vahingoittunut. Jos se on vahingoittunut, se
on peitettävä, eristettävä tai vaihdettava.
Kuukau-
sitarkas-
tus
Puhdista kaarihitsauskone sisäpuolelta kuivalla paineilmalla. Puhdista erityi-
sesti pölyt jäähdyttimestä, pääjännitemuuntajasta, induktanssista, IGBT-
moduulista, pikasäästödiodista, piirilevystä jne.
Tarkista kaarihitsauskoneen pultti. Jos se on löysä, ruuvaa se kiinni. Jos se on
vahingoittunut, vaihda. Jos se on ruosteessa, poista ruoste pultista, jotta se
toimii hyvin.
Neljän-
nesvuo-
sitarkas-
tus
Tarkasta, vastaako nykyinen virta näytettäviä arvoja. Jos se ei vastaa, sitä on
säädettävä. Nykyinen virta-arvo voidaan mitata muokatulla pihtityyppisellä
ampeerimittarilla.
Vuosi-
tarkas-
tus
Mittaa eristysimpedanssi päävirtapiirissä, piirilevyssä ja kotelossa. Jos se on
alle 1 MΩ, eristyksen katsotaan vahingoittuneen, ja se on vaihdettava tai eris-
tystä on vahvistettava.
VIANETSINTÄ
Hitsauskoneen yksinkertaisia ongelmia voi yrittää korjata seuraavan vianetsintäkaavion
mukaisesti.
Ongelma
Syy
Ratkaisu
1
Virtalähde kytketään
käyntiin ja puhallin toi-
mii, mutta virtavalo ei
ole päällä.
Virtavalo on vahingoittunut
tai liitäntä ei ole hyvä.
Testaa ja korjaa virtavalon
sisällä oleva virtapiirilevy
Pr3.
Virtapiirilevyn vika. Korjaa tai vaihda virtapiiri-
levy Pr2.
2
Virtalähde kytketään
käyntiin ja virtavalo pa-
laa, mutta puhallin ei
toimi.
Puhaltimessa on jotakin.
Selvitä.
Puhaltimen moottori on
vahingoittunut.
Vaihda puhaltimen mootto-
ri.

12
3
Virtalähde kytketään
käyntiin ja virtavalo ei
pala eikä puhallin toimi.
Ei tulojännitettä. Tarkista, onko tulojännitet-
tä.
Ylijännite (Tulojännitettä on
liikaa tai ei ole).
Tarkista tulojännite.
4 Ei tyhjäkäyntijännitteen
ulostuloa.
Koneen sisällä on ongelma. Tarkasta päävirtapiiri, Pr1
ja Pr2.
5 Hitsattaessa ei antovir-
taa.
Hitsauskaapelia ei ole liitet-
ty hitsauslaitteen kahteen
ulostuloon.
Liitä hitsauskaapeli hitsaus-
laitteen ulostuloon.
Hitsauskaapeli on rikki. Peitä, korjaa tai vaihda hit-
sauskaapeli.
Maadoituskaapeli ei ole
kiinni tai se on löysä.
Tarkasta maadoituskiinni-
tin.
6
Valokaarta ei ole helppo
sytyttää hitsattaessa tai
se juuttuu helposti.
Tulppa on löysä tai se ei ole
kunnolla kiinni.
Tarkasta tulppa ja kiristä
se.
Hitsattava kappale on pö-
lyn tai öljyn peittämä.
Tarkasta ja puhdista.
Puikkohitsaus/kaasukaari-
hitsaus on valittu väärin.
Valitse puikkohitsaus.
7
Valokaari ei ole hitsauk-
sen aikana vakaa.
Valokaaren teho on liian
pieni.
Lisää valokaaren tehoa.
8 Hitsausvirtaa ei voida
säätää.
Hitsausvirran potentiometri
etupaneelin liitännässä ei
ole kovin hyvä tai se on va-
hingoittunut.
Korjaa potentiometri tai
vaihda se.
9 Hitsisulan tunkeuma ei
riitä (puikkohitsaus).
Hitsausvirta on säädetty
liian pieneksi.
Lisää hitsausvirtaa.
Valokaaren teho on säädet-
ty liian pieneksi.
Lisää valokaaren tehoa.
10 Valokaaren puhallus.
Ilmavirtahäiriö.
Käytä ilmavirtasuojaa.
Elektrodin epäkeskisyys.
Säädä elektrodin kulmaa.
Vaihda elektrodi.
Magneettivaikutus.
Taivuta elektrodia päinvas-
taiseen suuntaan magneet-
tipuhalluksesta.
Vaihda maadoituskiinnityk-
sen sijaintia tai lisää maa-
kaapeli hitsattavan kappa-
leen kahdelle sivulle.
Käytä lyhytkaarihitsausta.
11 Hälytysvalo palaa.
Ylikuumen-
tumissuoja.
Ylihitsausvir-
ta.
Syötä hitsausvirran
ulostulo.
Liian pitkä
työaika.
Syötä käyttöjakso (vaiheit-
tain tehtävä työ).
Ylivirtasuo-
ja.
Epätavallinen
virta päävir-
tapiirissä.
Testaa ja korjaa päävirta-
piiri ja ohjauspiirilevy (Pr1).

13
INLEDNING
Vi gratulerar Dig till valet av denna StrongLine-produkt av god kvalitet! Vi hoppas
att apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om
att apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvis-
ningen före apparaten tas i bruk. Vid oklara situationer eller om problem upp-
står, ta kontakt med återförsäljaren eller importören. Vi önskar dig säkert och
angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de över-
vakas eller undervisas om säker användning av produkten och förståelse för de därav resul-
terande farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får
inte utföras av barn utan uppsikt.
Förklaring av symboler
Märkningarna ovan är varningar! Delar som är i drift och elstötar eller spänningsförande
delar kan orsaka kroppsskada på dig eller andra. Nedan förklarar vi märkningarna. Appara-
ten är relativt säker att använda då flera nödvändiga skyddsåtgärder har vidtagits.
Skador orsakade av bågsvetsning
-Följande märkningar och förklaringar gäller bestämda kroppskador som du eller andra
kan utsättas för vid svetsning. Tänk på risken om du ser dessa märkningar eller förkla-
ringar och påminn även andra om dem.
-Endast personer med relevant yrkesutbildning får installera, felsöka, använda, utföra un-
derhåll på och reparera apparaten.
-När apparaten används ska obehöriga personer, speciellt barn, lämna platsen.
-När strömmen är bortkopplad ska apparaten underhållas och undersökas i enlighet med
avsnitten Underhåll och Felsökning på grund av likströmsspänningen i elektrolytkonden-
satorn.
ELSTÖT KAN DÖDA.
-Rör inte vid eldelarna.
-Använd torra och hela handskar och kläder som isolering.
SE

14
-Isolera dig från arbetet och marken med torrisolering. Se till att isoleringen är tillräckligt
omfattande, dvs. att den täcker hela området där du är i fysisk kontakt med arbetet och
marken.
-Var försiktig när du använder apparaten i små och trånga utrymmen och fuktiga förhål-
landen.
-Koppla inte ström till apparaten före installering och justering.
-Se till att apparaten är korrekt installerad och jorda arbetsstycket eller metallen väl enligt
bruksanvisningen.
-Elektrod- och arbetskretsar (eller jordningskretsar) är spänningsförande när svetsappara-
ten är igång. Rör inte vid dessa spänningsförande delar med bar hud eller blöta kläder.
Isolera händerna genom att använda torra och hela handskar.
-Vid halvautomatisk eller automatisk trådsvetsning är även elektroden, elektrodrullen,
svetshuvudet, munstycket och den halvautomatiska svetspistolen spänningsförande.
-Se alltid till att arbetskabeln och arbetsstyckets elanslutningar är i ordning. Anslutningen
ska vara så nära svetsområdet som möjligt.
-Håll elektrodhållaren, klämhållaren, svetskabeln och svetsapparaten i gott och säkert
användningsskick. Reparera skadad isolering.
-Blöt inte elektroden med vatten för att kyla ner den.
-Vidrör inte spänningsförande delar hos en elektrodhållare som är ansluten till två svets-
apparater samtidigt, då spänningen mellan dem kan utgöra den totala spänningen i
båda svetsapparaternas öppna krets.
-Använd säkerhetssele vid arbete ovanför golvnivå så att du kan skydda dig mot fall om du
skulle få en elstöt.
ÅNGOR OCH GASER KAN VARA FARLIGA.
-Svetsning kan orsaka hälsofarliga ångor och gaser som inte får andas in. Håll huvudet
borta från ångor vid svetsning. Tillse tillräcklig ventilation och/eller punktutsug i ljusbå-
gen så att ångorna och gaserna är borta från inandningsområdet. När man svetsar med
elektroder som kräver extra ventilation, som rostfritt stål, eller hårdsvetsar eller svetsar
bly- eller kadmiumbelagt stål eller andra metaller eller beläggningar som orsakar mycket
giftiga ångor måste exponeringen för ångor minimeras och hållas under gränsvärdena
med hjälp av punktutsug eller maskinell ventilation. I slutna utrymmen och i vissa förhål-
landen utomhus kan andningsskydd behövas. Svetsning av galvaniserat stål kräver ytter-
ligare säkerhetsåtgärder.
-Svetsa inte på platser som är nära ångor av klorerat kolväte som uppstår vid avfettning,
rengöring eller sprutning. Ljusbågens stråle och värme kan reagera med ångor från lös-
ningsmedel och bilda fosgen, som är en mycket giftig ånga, samt andra irriterande pro-
dukter.
-Skyddsgaser som används vid bågsvetsning kan tränga undan syret och orsaka skada
eller dödsfall. Tillse alltid tillräcklig ventilation, speciellt i slutna utrymmen, för att trygga
säker andningsluft.
-Läs igenom anvisningarna till denna apparat och nödvändiga verktyg samt säkerhetsda-
tabladen för material och följ arbetsgivarens säkerhetsrutiner.
LJUSBÅGE KAN ORSAKA BRÄNNSKADA.
-Skydda ögonen mot gnistor och ljusbågar med en mask försedd med lämpligt filter och

15
täckplåtar när du svetsar eller tittar på öppen bågsvetsning.
-Använd lämpliga kläder som är tillverkade av hållbara, eldbeständiga material som skyd-
dar din och dina medhjälpares hud från ljusbågar.
-Skydda närbelägna personer med lämpliga oantändbara skydd och/eller varna dem att
de inte får titta in i ljusbågen eller utsättas för ljusbågar eller varma stänk eller metaller.
SKYDDA DIG.
-Se till att apparatens alla säkerhetsanordningar, skydd och redskap sitter på plats och är
i gott skick. Håll händer, hår, kläder och verktyg borta från drivremmar, växlar, fläktar
och alla andra rörliga delar när du startar, använder eller reparerar apparaten.
-För inte händerna nära motorfläkten. Försök inte kringgå hastighetsreglaget eller tom-
gångsreglaget genom att skjuta på chokespakarna när motorn är igång.
Fyll INTE på bränsle nära ljusbågen, som klassas som öppen eld, eller
när motorn är igång. Stanna motorn och låt den kallna innan du tankar för att undvika att
bränslestänk förångas och antänds när det träffar heta motordelar. Stänk inte bränsle när
du tankar. Torka bort eventuellt bränslestänk och starta inte motorn innan ångorna har av-
dunstat.
SVETSGNISTORNA KAN ORSAKA BRAND ELLER EXPLOSION.
-Avlägsna brandfarliga föremål från svetsområdet. Om det inte är möjligt, täck dem så att
svetsgnistorna inte kan orsaka brand. Kom ihåg att svetsgnistor och material som blir
heta under svetsning lätt kan tränga ut från små sprickor och öppningar till intilliggande
områden. Undvik att svetsa nära hydraulledningar. Ha en släckare lättillgänglig.
-Om trycksatta gaser används på arbetsplatsen måste särskilda försiktighetsåtgärder vid-
tas för att undvika farliga situationer.
-När du inte svetsar, se till att ingen del i elektrodkretsen vidrör arbetsstycket eller jord-
ningen. Oavsiktlig beröring kan orsaka överhettning eller brandfara.
-Vidta lämpliga åtgärder innan du värmer upp, skär eller svetsar behållare, trummor eller
kärl för att trygga att inga antändbara eller giftiga ångor uppstår från ämnena i dem un-
der arbetets gång. Det kan orsaka explosion även om de är rengjorda.
-Ventilera ihåliga gjutstycken eller behållare innan du värmer, skär eller svetsar dem. An-
nars kan de explodera.
-Svetsbågen orsakar gnistor och stänk. Använd oljefria skyddskläder, som skinnhandskar,
stabila tröjor, byxor utan uppvikta byxben, högskaftade skor och mössa som täcker håret.
Använd öronproppar när du svetsar utanför arbetsplatsen eller i slutna utrymmen. An-
vänd alltid skyddsglasögon med sidoskydd inom svetsområdet.
-Anslut arbetskabeln så nära svetsområdet som det är praktiskt. Om arbetskablar ansluts
till byggnadens stomme eller andra platser som är långt från svetsområdet ökar risken
för att svetsströmmen färdas via lyftkedjor, kranvajrar eller andra liknande kretsar. Det
kan orsaka brandfara eller överhetta lyftkedjorna eller vajrarna så att de ger med sig.

16
ROTERANDE DELAR KAN VARA FARLIGA.
-Använd bara gasflaskor med trycksatt gas som är lämplig för processen i fråga och lämp-
liga reglage för den använda gasen och trycket. Alla slangar, anslutningar m.m. måste
anpassas efter ändamålet och hållas i gott skick.
-Ställ alltid flaskorna vertikalt och håll fast dem med kedjor eller sätt dem i ett fast stöd.
-Flaskorna ska placeras:
•Bort från områden där de kan antändas eller skadas.
•På säkert avstånd från bågsvetsning eller skärning och från alla värme-, gnist- och eld-
källor.
-Låt inte elektroden, elektrodhållaren eller annan spänningsförande del vidröra flaskan.
-Håll händer och ansikte borta från flaskans ventilöppning när du öppnar flaskans ventil.
-Ventilernas skyddspluggar ska alltid sitta på plats och måste dras åt för hand förutom
när flaskan används eller ansluts för användning.
Elektromagnetiska fält
Strömmen som går genom ledningarna orsakar lokala elektromagnetiska fält. Effekterna av
dessa fält diskuteras globalt. Hittills har man inte fått några övertygande bevis på att
elektromagnetiska fält skulle ha några effekter på hälsan. Däremot forskas det fortfarande i
skador som orsakas av elektromagnetiska fält. Innan man fått några slutliga resultat måste
exponeringen för elektromagnetiska fält minimeras.
Gör det så här:
-Placera samtliga ledningar långt borta från användaren.
-Vrid inte strömkabeln runt dig.
-Se till att svetsapparaten och strömkabeln är så långt borta från användaren som det är
möjligt i de aktuella förhållandena.
-Anslut jordkabeln till arbetsstycket så nära svetsområdet som möjligt.
-Personer med pacemaker ska hålla sig långt borta från svetsområdet.
TEKNISKA DATA
Modell
Parameter
SLW001
Ineffekt (V) Enfasigt don, 160V–275V, 50/60Hz
TIG-svetsning MMA-svetsning
Nominell ingångsström (A) 15 22
Nominell ineffekt (kW) 3,4 5,0
Effektfaktor
0,99
Strömintervall vid svetsning (A) 10 160
Maximal tomgångsspänning (V) 72
Effekt-% e85%

20
1 Omvandlingsbrytare: Välj (upp), MMA-svetsning.
Välj (mitten), spänningsreduceringskrets, MMA-svetsning.
Välj (ner), gasbågssvetsning.
2 Strömdisplay: Visar svetsströmmen när apparaten används.
3 Larmlampa: När apparaten har låg spänning, för mycket ström eller för mycket värme
tänds denna lampa för att visa att apparatens skydd aktiverats.
4 Strömlampa: Denna lampa tänds när apparaten används.
5 Reglering av svetsström: Ställer in svetsströmmen.
6 Jordningsanslutning: Negativ strömpolaritet.
7 Svetsanslutning: Positiv strömpolaritet.
8 Klämhållare: Fäster huvudkabeln.
9 Strömbrytare: Välj ”ON” för att slå på strömmen, ”OFF” för att stänga av den.
10 Lampa för MMA-svetsning: Denna lampa tänds när MMA-svetsning väljs (upp).
11 Lampa för spänningsreduceringskrets vid MMA-svetsning: Denna lampa tänds när
spänningsreduceringskrets vid MMA-svetsning väljs (mitten).
12 Lampa för gasbågssvetsning: Denna lampa tänds när gasbågssvetsning väljs (ner).
Reglering av svetsström
Svetsströmintervallet är 10~160 A. Svetsströmmen kan ställas in i förhand i denna apparat.
När svetsströmmen ställs in före svetsning visas amperetalet på displayen. Ställ in paramet-
rar och reglera dem exakt.
Val av elektrod
Välj elektrod utifrån arbetsstyckets tjocklek, svetsposition, fog, svetslager m.m. Se tabellen
nedan.
Svetsström i förhållande till olika elektroddiameter
Elektrodens diameter/mm
1,6
2,0
2,5
3,2
Svetsström/A
25 40
40 60
50 80
100 130
Relation mellan svetsström (I), koefficient (K) och elektrodens diameter (d) (I=Kxd: kolelek-
trod)
Elektrodens diameter/mm
1,6
2 2,5
3,2
Koefficient/K
20 25
25 30
30 40
OBS! Ovanstående parametrar baseras på Den allmänna svetsguiden.
Driftmiljö
-Höjd ovanför havsytan: under 1000m.
-Drifttemperaturintervall: -10°C … +40°C.
-Relativ fuktighet: under 90% (+20°C).
-Apparaten bör placeras i en bestämd vinkel ovanför markytan, max 15°.
-Skydda apparaten från regn eller i varma förhållanden från direkt solljus.
-Innehållet i den omgivande luften eller ämnets damm, syra eller frätande gas får inte
överskrida normala krav.
-Tillse tillräcklig ventilation under svetsning. Avståndet mellan apparaten och väggen
måste vara minst 30cm.
Anmärkningar rörande användning
-Läs igenom avsnittet Säkerhetsanvisningar noggrant innan du använder apparaten.
-Anslut jordningskabeln direkt till apparaten.
