Studio Designs Sew Ready 10223 User manual

Thank you for purchasing our Studio Designs, Inc.
Gracias por comprar nuestro mueble Studio Designs, Inc.
Merci d’avoir acheté un meuble Studio Designs, Inc.
3 DRAWER ORGANIZER
#10223 Charcoal/White • Carbón/Blanco • Charbon/Blanc
Rev. 3.5.2018
Ofce: 562.942.0492
Product Support Line: 866.942.0492
www.studiodesigns.com

3 Drawer Organizer p.2
ASSEMBLY INSTRUCTIONS - IMPORTANT:
Carefully unpack and identify each component before attempting to assemble. Refer to parts list. Please take
care when assembling the unit and always set the parts on a clean, soft surface. Do not use power tools to
assemble. A Phillips screwdriver may be required for assembly. If you require any assistance with assembly,
parts, or information on other products, please visit our website: www.studiodesigns.com or call us. Check
screws, nuts and bolts periodically (or every 6 months). Tighten if necessary.
Help us improve our products by lling out our form at www.studiodesigns.com/crc.
WARNING:
Weight limit: Top, Middle, and Bottom Drawers: 15 lbs. each.
Do not exceed this limit! Please use care and good judgement when using your furniture.
INSTRUCCIONES PARA ARMAR - IMPORTANTE:
Desempaque cuidadosamente e identique cada componente antes de tratar de empezar su ensambladura.
Verique la lista de partes. Por favor tenga cuidado cuando arme la unidad y siempre coloque las piezas
sobre una supercie plana, suave y limpia. Un destornillador Phillips puede ser necessario para ensamblar. Si
necesita ayuda con el armado, partes o información sobre otros productos, viste por favor nuestra página en el
internet: www.studiodesigns.com o por favor llámenos. Revise los tornillos, tuercas y los pernos periódicamente
(o cada 6 meses). Aprietelos si es necesario.
Ayúdenos a mejorar nuestros productos sometiendo nuestro formulario: www.studiodesigns.com/crc.
AVISO:
Límite de peso: Gaveta Superior, Central, y de Fondo: 7 kg. cada una.
¡No exceda este limite! Use por favor cuidado y buen juicio al usar su mueble.
DIRECTIVES DE MONTAGE - IMPORTANT:
Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la liste des pièces.
Procédez avec soins durant l’assemblage et posez toujours les pièces sur une surface propre, douce et lisse.
Une tournevis Phillips peut être nécessaire pour l’assemblage. Si vous avez besoin d’aide concernant l’assemblage
ou les pièces, ainsi que des informations sur d’autres produits, visitez-nous au: www.studiodesigns.com où
nous appeller. Révisez les vis, écrous et des boulons périodiquement (ou chaque 6 mois). Serrez s’il est nécessaire.
Aidez-nous à améliorer nos produits en soumettant un formulaire : www.studiodesigns.com/crc.
ATTENTION :
Limite de poids : Tiroir Supérieure, Centrale, et Inférieure : 7 kg. chacun.
Ne depassez pas cette limite! Précaution et bon sens sont de rigueur lorsque vous utilisez vos meubles.

3 Drawer Organizer p.3
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTY/CANT/QTÉ PICTURE/DIBUJO/IMAGE

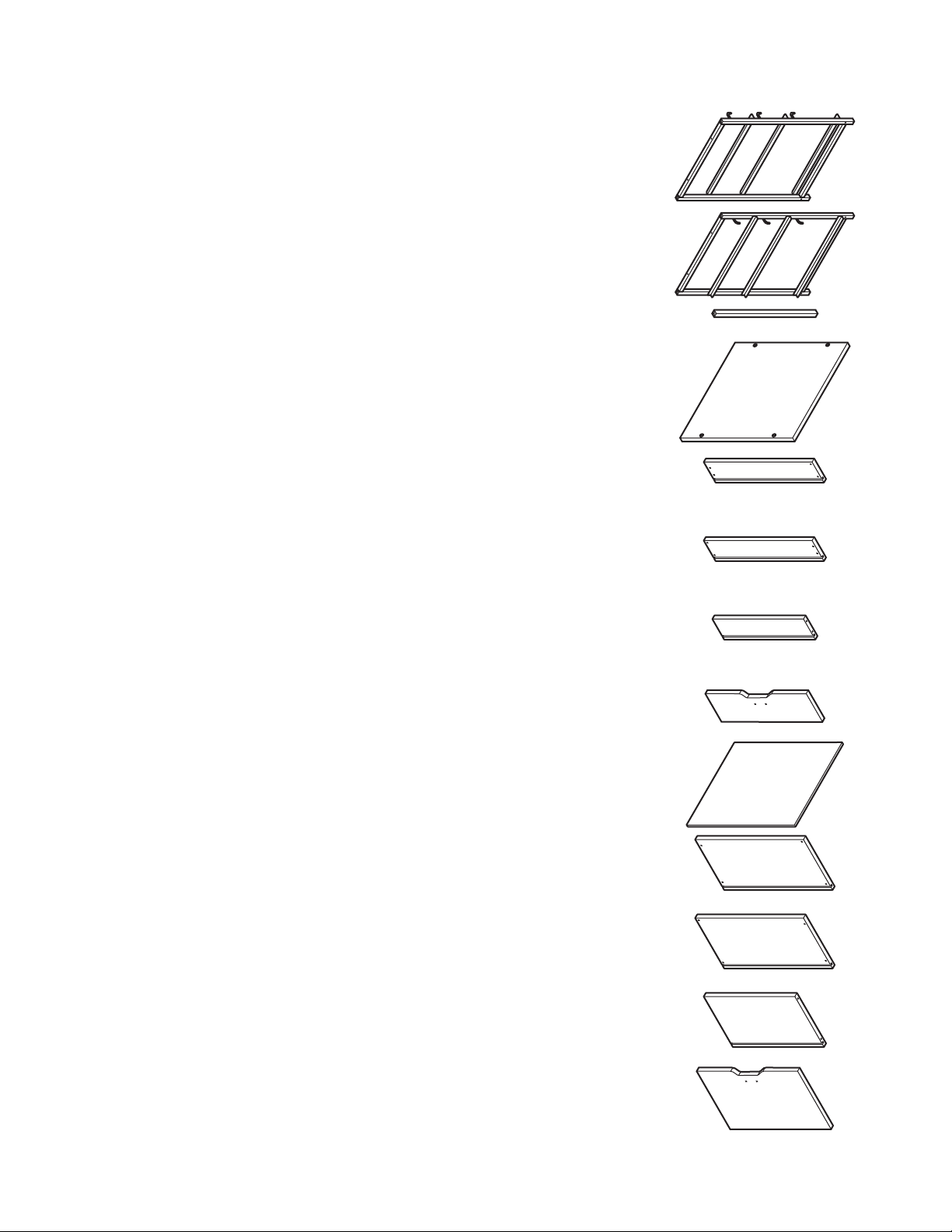

1. Left Frame 1
Armazón Izquierdo
Cadre Gauche
2. Right Frame 1
Armazón Derecho
Cadre Droite
3. Crossbar 2
Barra
Barre
4. Top Panel 1
Panel Superior
Panneau Supérieure
5. Left Panel (small drawer) 2
Panel Izquierdo (gaveta pequeña)
Panneau Gauche (tiroir petit)
6. Right Panel (small drawer) 2
Panel Derecho (gaveta pequeña)
Panneau Droite (tiroir petit)
7. Rear Panel (small drawer) 2
Panel Trasero (gaveta pequeña)
Panneau Arrière (tiroir petit)
8. Front Panel (small drawer) 2
Panel Delantero (gaveta pequeña)
Panneau Avant (tiroir petit)
9. Bottom Panel (all drawers) 3
Panel Inferior (todas las gavetas)
Panneau Inférieure (tous les tiroirs)
10. Left Panel (large drawer) 1
Panel Izquierdo (gaveta grande)
Panneau Gauche (tiroir grand)
11. Right Panel (large drawer) 1
Panel Derecho (gaveta grande)
Panneau Droite (tiroir grand)
12. Rear Panel (large drawer) 1
Panel Trasero (gaveta grande)
Panneau Arrière (tiroir grand)
13. Front Panel (large drawer) 1
Panel Delantero (gaveta grande)
Panneau Avant (tiroir grand)

3 Drawer Organizer p.4
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTY/CANT/QTÉ PICTURE/DIBUJO/IMAGE

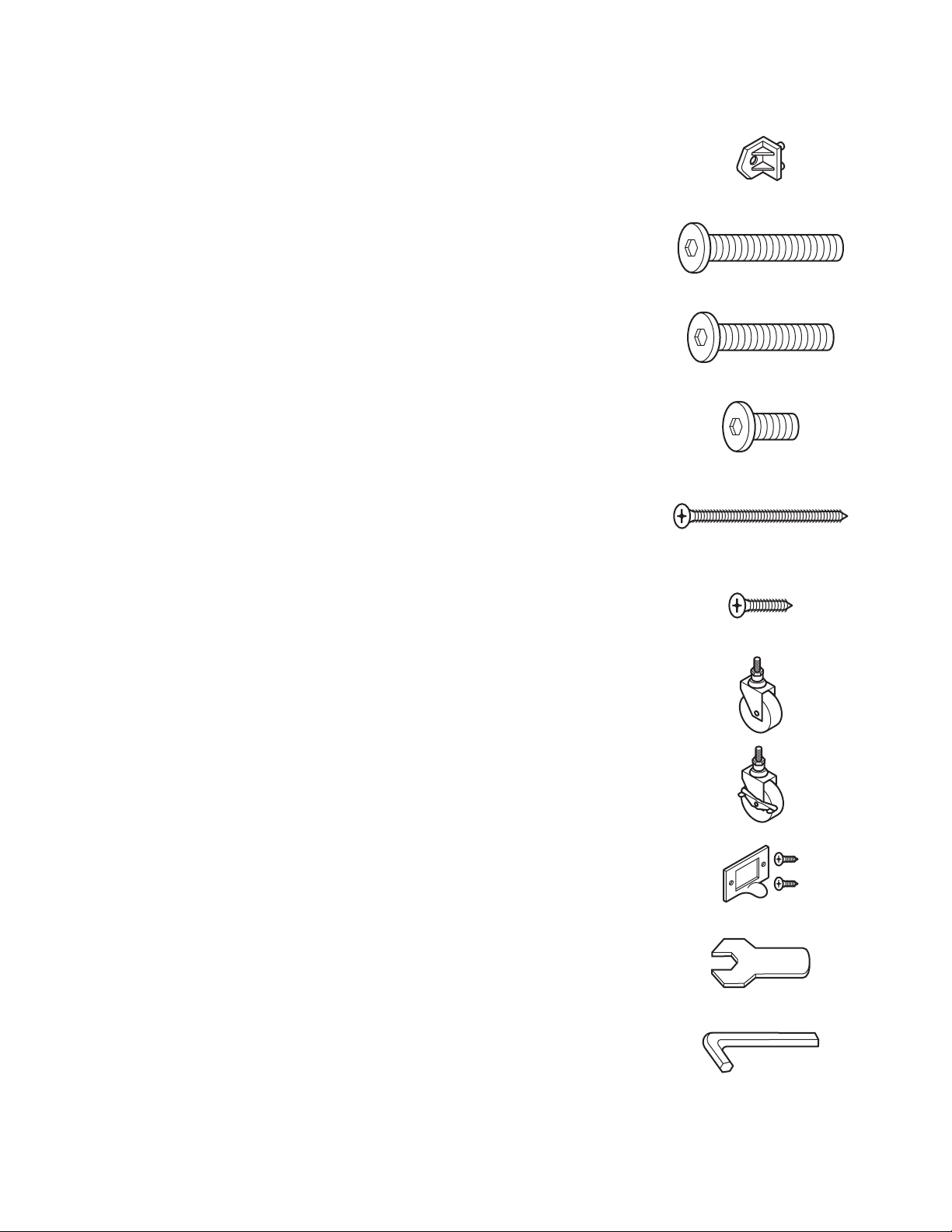

14. Plastic Clip 8
Soporte de Plástico
Support en Plastique
15. Allen Bolt - 1/4" x 1-1/8" 4
Perno Allen - 6mm x 30mm
Boulon Allen - 6mm x 30mm
16. Allen Bolt - 1/4" x 1" 4
Perno Allen - 6mm x 25mm
Boulon Allen - 6mm x 25mm
17. Allen Bolt - 1/4" x 3/8" 8
Perno Allen - 6mm x 10mm
Boulon Allen - 6mm x 10mm
18. Phillips Screw - 1-3/8" 14
Tornillo de Cruz - 35mm
Vis Cruciforme - 35mm
19. Phillips Screw - 3/8" 16
Tornillo de Cruz - 10mm
Vis Cruciforme - 10mm
20. Caster 2
Rueda
Roulette
21. Locking Caster 2
Rueda con Freno
Roulette avec Freine
22. Window for Label 3
Ventanilla para Etiqueta
Fenêtre pour l’étiquette
23. Hex Wrench 1
Llave Hexagonal
Clé Hexagonale
24. Allen Key 1
Llave Allen
Clé Allen

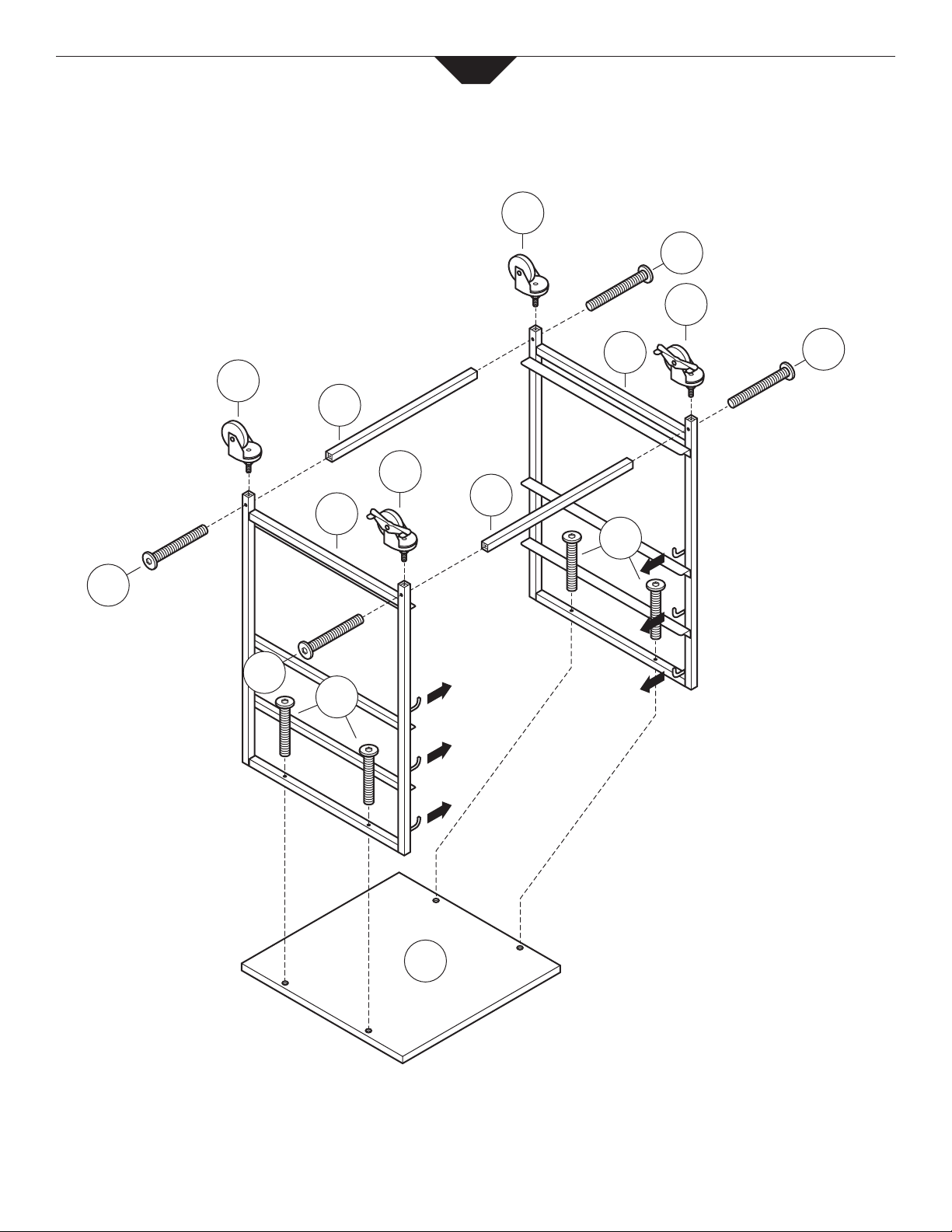

3 Drawer Organizer p.5
4
1
15
15
15
15
21
21
20
20
3
3
2
16
16
1
Hooks face
in - see arrows.
Los ganchos dan hacia
adentro - vea las echas.
Les crochets face à
l’intérieure - voir les èches.

3 Drawer Organizer p.6
18
76
510
11
8
13
12
99
19
19
14
14
19
19
17
17
18
18
18
22
22
2
Make sure slots align.
Asegúre de que las
ranuras estén alineadas.
Assurez-vous que le
fentes sont alignées.
3
Repeat steps to assemble one more drawer.
Repita los pasos para ensamblar otra gaveta.
Répétez les étapes pour assembler une autre tiroir.
Make sure slots align.
Asegúre de que las
ranuras estén alineadas.
Assurez-vous que le
fentes sont alignées.
Finished side on Bottom Panel (9) faces up. One side is
slightly longer, so if Panel does not t, turn Panel 90 degrees.
El acabado en el Panel Inferior (9) da hacia arriba. Un lado es
un poco más largo, asi que si el Panel no cabe, gire el Panel 90 grados.
Le côté ni du Panneau Inférieur (9) est orienté vers le haut. Un côté est
légèrement plus long, donc si le Panneau ne rentre pas, tourne Panneau 90 degrés.
Make sure Bottom Panel goes into slot.
Asegúrese que el Panel Inferior entre la ranura.
Assurez-vous que le Panneau Inférieur entrer dans la fente.

3 Drawer Organizer p.7
4

3 Drawer Organizer p.8
