sun garden ALUMINIUM TABLE FRAME RECTANGULAR User manual

AUFBAUANLEITUNG FÜR GARTENTISCHE
ALUMINIUM TISCHGESTELLE ECKIG
Stand: 08.2003 Änderungen aufgrund technischer Verbesserungen vorbehalten.
Die Lieferung des Gartentisches erfolgt in einer stabilen
Kartonverpackung.
Der Gartentisch setzt sich aus folgenden Bauteilen
zusammen:
➀Tischplatte,
Form je nach Ausführung eckig oder
tonnenförmig
➁Tischbeine
➂2 Mittelstreben
➃8 Innensechskant-Senkkopfschrauben;
M6, Schlüsselweite (SW): 4 mm
➄8 Rosettenringe
➅8 Abdeckkappen
➆8 Innensechskantschrauben;
M6, Schlüsselweite (SW): 4 mm
Lieferumfang
benötigtes Werkzeug
Aufbauvorbereitung
Aufbauablauf
Lesen Sie die Anleitung vor dem Aufbau des Garten-
tisches sorgfältig durch.
Schäden, die durch Nichtbeachtung der Anleitung
entstehen, sind von der Haftung und Gewährleistung
ausgeschlossen.
➭Entnehmen Sie alle Bauteile aus der Verpackung.
➭Prüfen Sie die Vollständigkeit der Lieferung
anhand zuvor aufgeführter Liste.
➭Legen Sie die Tischplatte mit der Oberseite nach
unten auf den Fußboden.
Hinweise
• Alle erforderlichen Befestigungsbohrungen
sind in die Bauteile des Tisches eingebracht.
• Zum Schutz vor Beschädigungen sollten
Sie die Tischplatte auf eine geeignete
Unterlage (Pappe, Teppichreste) auflegen.
❏ein Innensechskant-Schraubenschlüssel;
Schlüsselweite 4 mm
1. Arbeitsschritt:
➭Beide Mittelstreben an den
Querstreben der Tischbeine,
wie in der Detailskizze gezeigt
verschrauben.
2 x ➁, Tischbeine
2 x ➂, Mittelstreben
Sie benötigen:
8 x ➃, Innensechskant-Senk-
kopfschrauben; M6;
SW 4 mm
Querstrebe
Mittelstrebe
2. Arbeitsschritt:
➭Zuerst alle Tischbeine durch Einschrauben der Innen-
sechskantschrauben mit der Tischplatte verbinden.
Hinweis
Zu starkes Festdrehen der Befestigungsschrauben
der Tischplatte führt zur Zerstörung des Schrau-
bengewindes, oder zur Beschädigung der Granit-
Tischplatte.
Querstrebe
8 x ➄, Rosettenringe
➭Danach die Abdeckkappen in den Sechskant der Sen-
kopfschrauben der Querstreben eindrücken.
Querstrebe
➭Dann alle Senkopfschrauben der Querstreben, danach
die Innensechskantschrauben an der Tischplatte
vorsichtig festdrehen.
Sie benötigen:
8 x ➆,Innensechskantschrauben;
M6; SW 4 mm
das fertig montierte Untergestell
1 x ➀, Tischplatte mit Gewinde-
einsätzen
Abdeckkappe

ASSEMBLY INSTRUCTIONS FOR GARDEN TABLE
ALUMINIUM TABLE FRAME RECTANGULAR
Issue: 08.2003 Subject to alterations due to technical improvements.
➭Then press the cover caps into the cross brace
countersunk screw hex slot.
cover cap
The garden table is delivered in stable cardboard
packaging.

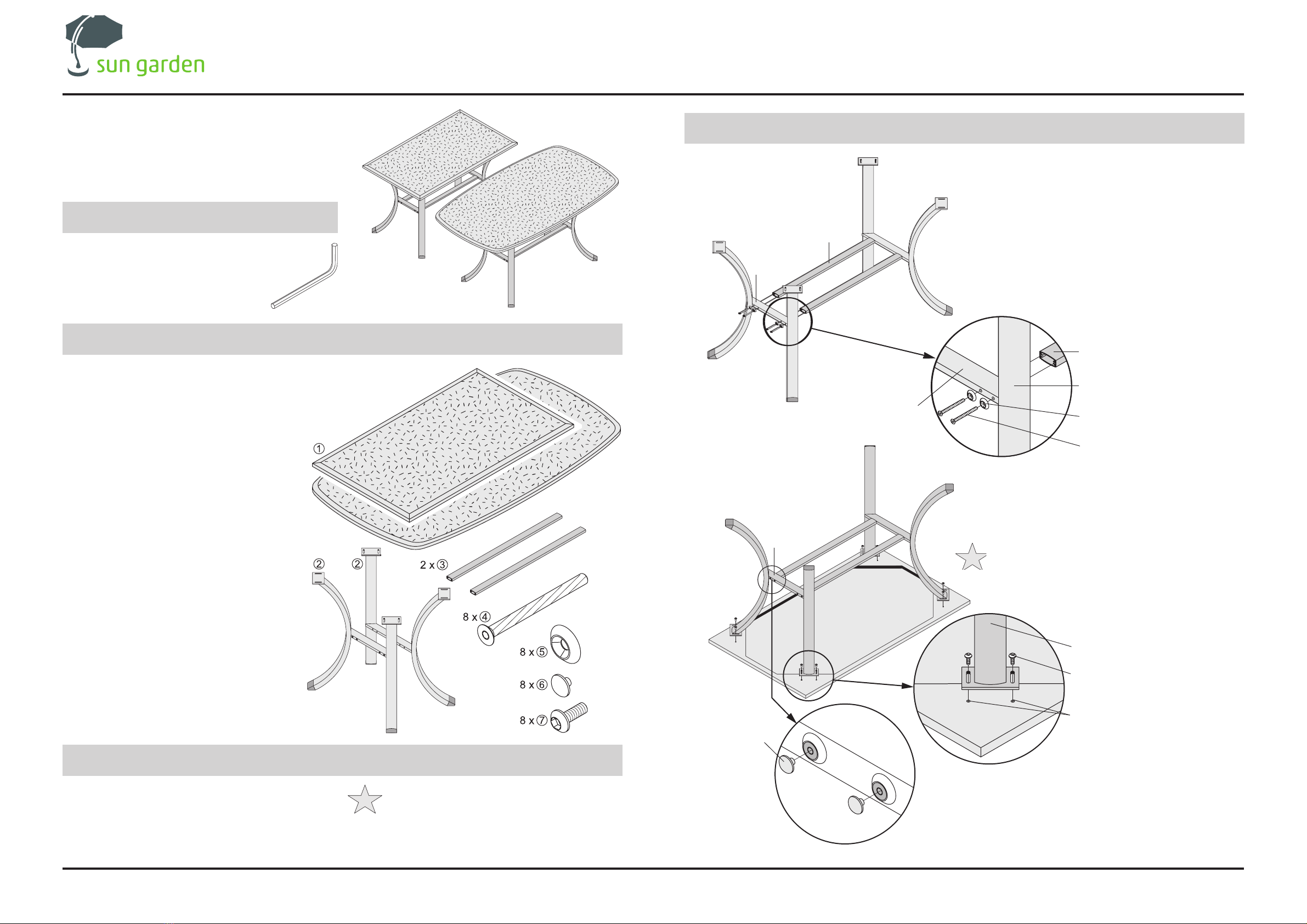

The garden table is made up of the following
components:
➀table slab,
rounded corners or rectangular depending
on version
➁table legs
➂2 centre braces
➃8 Allen countersunk screw; M6,
Diameter across flats: 4 mm
➄8 screw surrounds
➅8 cover caps
➆8 Allen screws; M6,
Diameter across flats: 4 mm
Included in delivery
Tools required
Preparations for assembly
Assembly
Please read the construction instructions carefully
through before assembling the table.
Damages caused by non-observance of the
instructions are excluded from any liability and
guarantee
➭Remove all components from the packaging.
➭Check that all components have been supplied
in accordance with the list above.
➭Place the table slab upside down on the floor.
Note
• All necessary fixing holes have been pre-
drilled in the table components.
• Please place the table slab on a suitable
underlay such as cardboard
❏Allen key; Size 4 mm
1st step:
➭Screw both centre braces to
the table leg cross braces as
shown in the detailed sketch.
2 x ➁, table legs
2 x ➂, centre braces
You will need:
Cross brace
Centre brace
You will need:
8 x ➆, allen screws;
M6; size 4 mm
the assembled subframe
1 x ➀, table slab with threaded
inserts
2nd step:
➭First fix all table legs to the table slab by screwing in the
allen screws.
Note
Overtightening the table slab fastening screws
will damage the threaded inserts or the granite
table slab.
Cross brace
8 x ➃, allen countersunk screws;
M6; size 4 mm
8 x ➄,screw surrounds
➭Then carefully tighten all cross brace countersunk
screws, then the allen screws to the table slab.
Cross brace
