Suzuki LT-Z400K3 User guide

K3
April ’02 Printed in Japan (TK) 28
99505-01003-01T
FOREWORD
This vehicle has been designed and produced utilizing
Suzuki’s most modern technology. The finest product, how-
ever, cannot perform properly unless it is correctly assem-
bled and serviced. This set-up manual has been produced
to aid you in properly assembling and servicing this vehicle.
Please review this set-up manual carefully before perform-
ing any work. Take special care to properly perform the
required assembly and servicing marked by either a Warn-
ing or a Caution. Failure to follow the directions in either of
these two (2) categories could lead to serious problems.
# and areas are denoted to
emphasize certain areas and carry the following meanings:
#
Indicates a potential hazard that could result in death or
injury.

Indicates a potential hazard that could result in vehicle
damage.
This set-up manual is based on a vehicle of standard speci-
fication. Some minor differences from this manual may be
found in other specifications.
AVANT-PROPOS
Cette véhicule a été conçue et produite en utilisant la tech-
nologie la plus récente de e Suzuki. Le meilleur produit,
cependant, ne peut pas fonctionner de manière satisfai-
sante à moins qu’il ne soit correctement assemblé et entre-
tenu. Ce manuel d’assemblage a été rédigé pour vous aider
à effecteur correctement l’assemblage et l’entretien de cette
véhicule.
Prière de se familiariser avec ce manuel d’assemblage
avant de commencer les travaux. Faire particulièrement
attention à effectuer correctement les travaux d’assemblage
et d’entretien indiqués sous les titres Avertissement et
Attention. Ne pas suivre les directives de ces deux (2) caté-
gories pourrait causer de sérieux problèmes. Les titres
et ont pour but
d’insister sur certains points et ils ont les significations sui-
vantes:
Indique un danger qui pourrait provoquer la mort ou
une blessure.
Indique un danger qui pourrait provoquer un endomma-
gement du véhicule.
Ce manuel d’assemblage est basé sur la véhicule aux
caractéristiques standard. Dans certains cas, certains diffé-
rences mineures peuvent apparaître par rapport à ce
manuel.

1
FRONT/AVANT REAR/ARRIERE

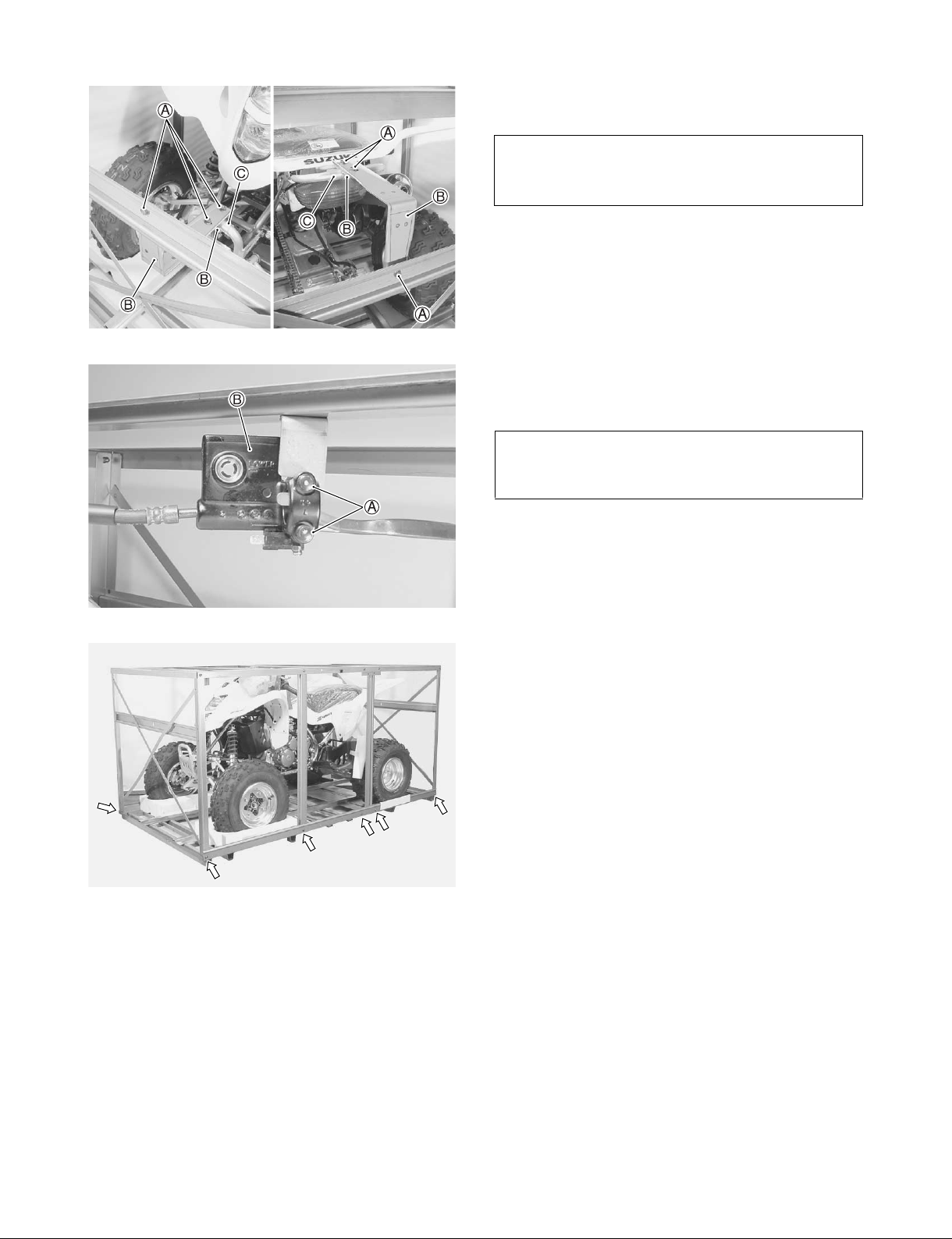

UNCRATING THE VEHICLE
Remove the carton.
Remove the bolts and brackets.
A: Bolt
B: Bracket
C: Vinyl tube
Loosen the front brake master cylinder mounting
bolts. Remove the master cylinder from the bracket.

A: Bolt
B: Front brake master cylinder
Remove the bolts from the crate, then lift the steel
frame to separate it from the base of the crate.
NOTE:
The brackets, bolts and vinyl tube are no
longer needed and these may be discarded.
Keep the position of front brake master cylin-
der with its cap facing upwards until it is
installed.

2
DEBALLAGE DU VEHICULE
Enlever le carton.
Enlever les boulons et les supports.
A: Boulon
B: Support
C: Tube en vinyle
Desserrer les boulons de montage du maître-cylindre de
frein avant. Déposer le maître-cylindre fixé sur le support.
A: Boulon
B: Maître-cylindre de frein avant
Enlever les boulons de la caisse ensuite soulever le cadre
en acier pour le séparer de la base de la caisse.
NOTE:
Les supports, les boulons et le tube en vinyle sont
désormais inutiles et peuvent être mis au rebut.
Maintenir le maître-cylindre de frein avant avec son
capuchon du réservoir tourné vers le haut jusqu’à
sa remise en place.

3

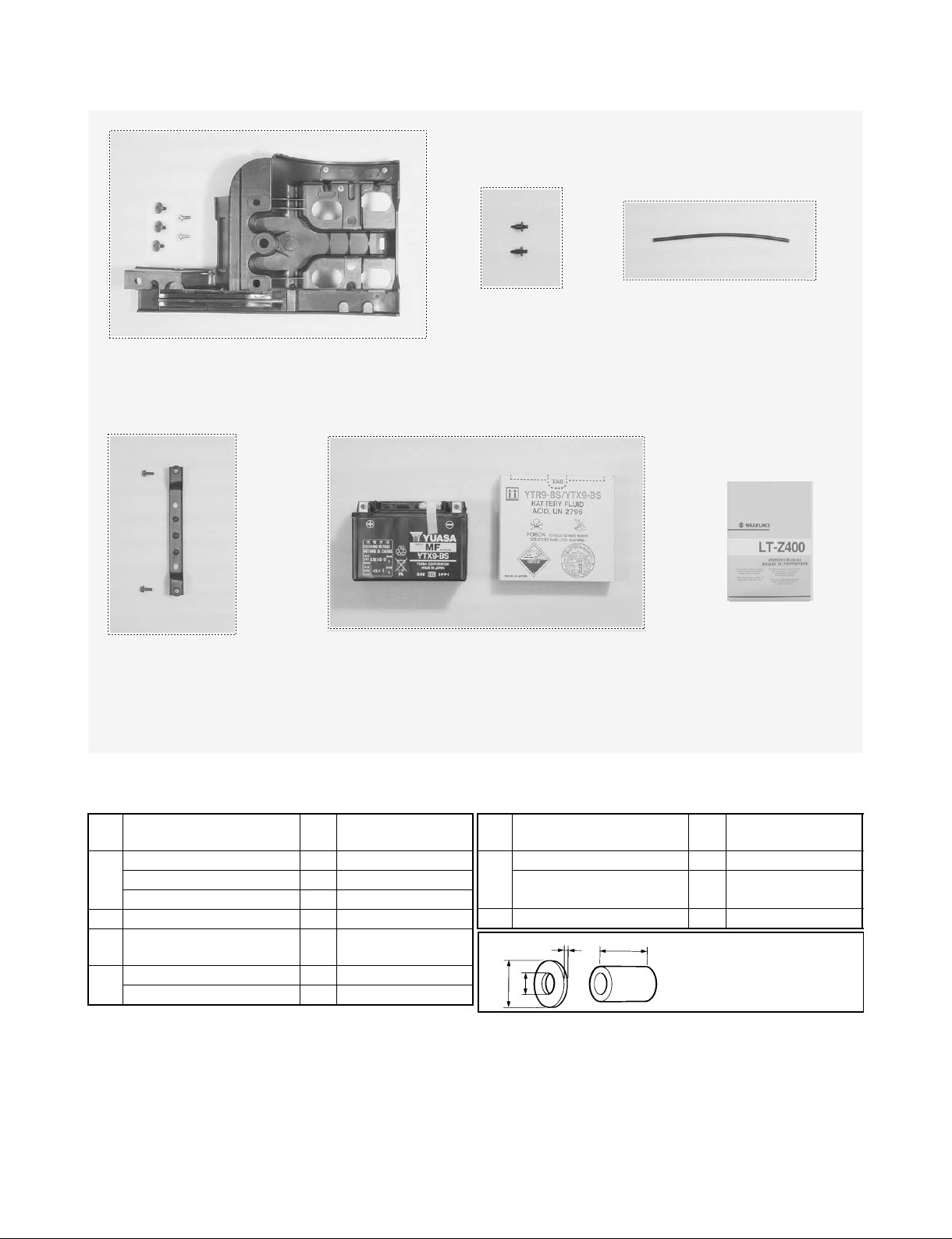

LOCATOIN OF PARTS
Check the components as shown in the photograph.
AA
CC
DD
BB
E
E
F
F
Item Part Name Q’ty Remarks
A
Under cover 1
Stepped allen screw 3 8 × 16 mm
Stepped allen screw 2 8 × 20 mm
BFastener 1
C Fuel vent hose 1
DBattery holder 1
Flange bolt 2 6 × 16 mm
Item Part Name Q’ty Remarks
E
Battery 1
Battery electrolyte
container 1
F Owner’s manual 1
OD : Outside diameter (mm)
ID : Inside diameter (mm)
L : Length (mm)
T : Thickness (mm)
TL
OD ID

4
Parts listed in the preceding page are installed respectively into the positions as follows.
The photograph shown indicates the parts dis-
mounted from the model in addition to the items
shown in the preceding page.
A: Handlebar assembly
B: Front brake master cylinder
C: Steering head cover
Ignition switch
D: Front brake switch lead wire
Before assembling the vehicle, thoroughly under-
stand the “Safety Check Out”described on page
41. After completion of assembly, carefully check
the vehicle referring to the “Safety Check Out”,
then deliver the vehicle to the customer.
BD,E
ABA
A
C
A
B

5
EMPLACEMENT DES PIECES
Contrôler les éléments comme montré sur la photo.
AA
CC
DD
BB
E
E
F
F
Arti-
cle Désignation Q’te Remarque
A
Capotage inférieur 1
Vis creuse à épaulement 3 8 × 16 mm
Vis creuse à épaulement 2 8 × 20 mm
B Attache 1
CReniflard du réservoir
d’essence 1
DSupport de batterie 1
Boulon à collerette 2 6 × 16 mm
Arti-
cle Désignation Q’te Remarque
E
Batterie 1
Récipient d’électrolyte
de
batterie 1
F Manuel du propriétaire 1
DE : Diamètre extérieur (mm)
DI : Diamètre inférieur (mm)
L : Longuer (mm)
E : Epaisseur (mm)
EL
DE DI

6
Les pièces présentées à la page précédente sont installées respectivement aux endroits suivantes.
La photo indique les pièces démontées du modèle en
plus de pièces indiquées à la page précédente.
A: Ensemble de guidon
B: Maître-cylindre de frein avant
C: Chapeau de la tête de direction
Commutateur d’allumage
D: Fil de commutateur de frein avant
Avant d’effectuer l’assemblage de la véhicule,
bien se familiariser avec la “Vérifications de
sécurité” décrites àla page 42. Après avoir effec-
tuél’assemblage, soigneusement vérifier la véhi-
cule en se référant àla “Vérifications de sécurité”
avant de livrer la véhicule au client.
BD,E
ABA
A
C
A
B

7

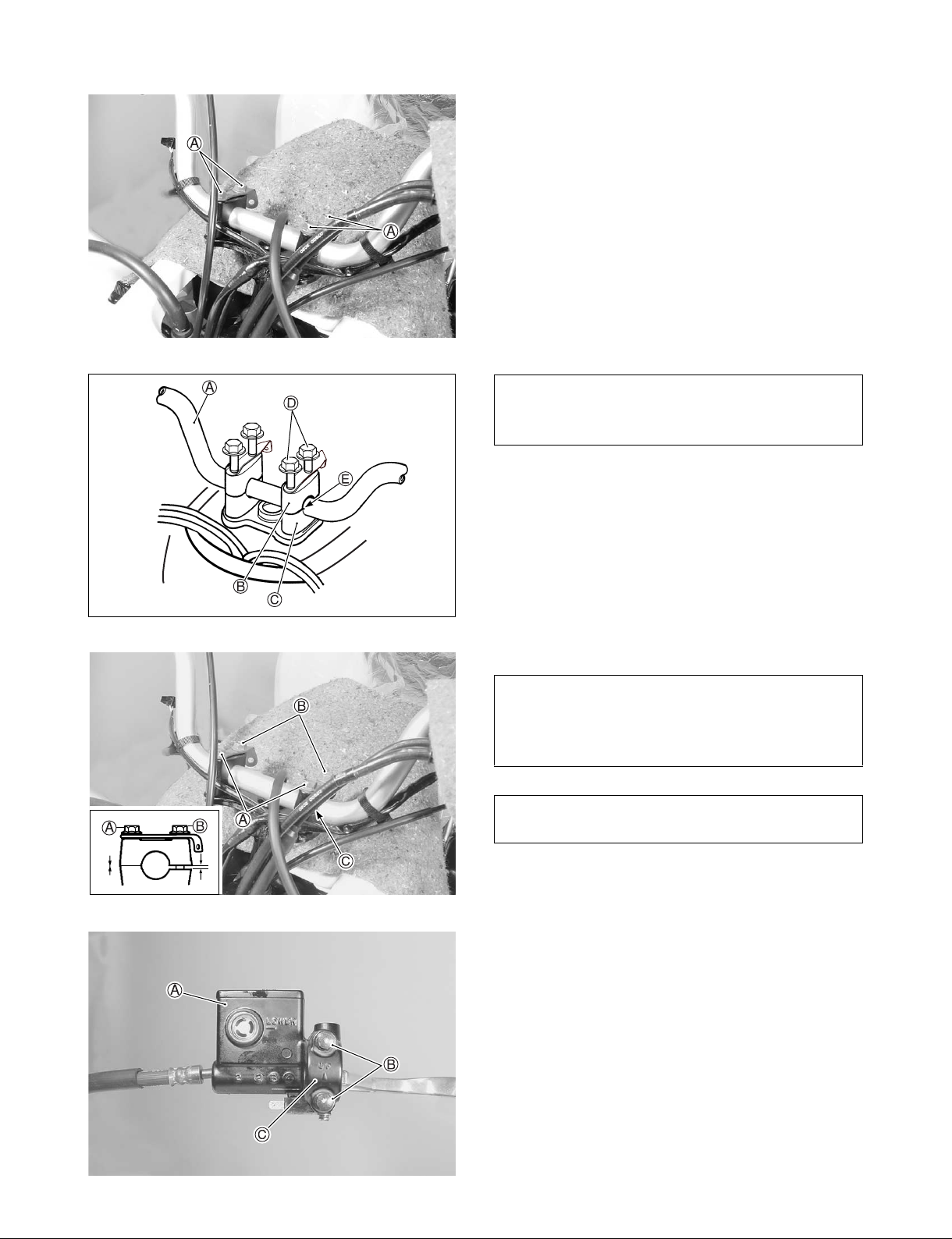

ASSEMBLY
HANDLEBARS
Loosen the handlebar clamp bolts.
A: Handlebar clamp bolt
A: Handlebars D: Flange bolt
B: Clamp (Upper) E: Dot mark
C: Clamp (Lower)
Tighten the handlebar clamp bolts to the specified torque.

"
""
"Handlebar clamp bolt: 23 N·m (2.3 kgf-m)
A: Flange bolt C: Dot mark
B: Flange bolt
FRONT BRAKE MASTER CYLINDER
Remove the bolts and holder from the front brake
master cylinder.
A: Master cylinder
B: Bolt
C: Holder
NOTE:
Align the dot mark on the handlebars with the
mating surface of the front side of left clamp.
NOTE:
To install the handlebars correctly, first tighten
the bolt
A
AA
Aof the front side with specified torque
and then tighten the bolt
B
BB
Bof the rear side.
Make sure that the clamp has no clearance at
the front side as shown in the illustration.

8
ASSEMBLAGE
GUIDON
Desserrer les boulons de bridage du guidon.
A: Boulon de bridage du guidon
A: Guidon D: Boulon à collerette
B: Demi-palier (supérieur) E: Point de repère
C: Demi-palier (inférieur)
Serrer les boulons de bridage du guidon au couple de ser-
rage spécifié.
"
""
"Boulon de bridage du guidon: 23 N·m (2,3 kgf-m)
A: Boulon à collerette C: Point de repère
B: Boulon à collerette
MAITRE-CYLINDRE DE FREIN AVANT
Déposer les boulons et le support du maître-cylindre de
frein avant.
A: Maître-cylindre
B: Boulon
C: Support
NOTE:
Aligner le point de repère se trouvant sur le guidon
avec la surface de contact du demi-palier gauche.
NOTE: Pour monter le guidon correctement, com-
mencer par serrer le boulon
A
AA
Adu côtéavant avec
une douille de réglage et ensuite, serrer le boulon
B
BB
Bdu côtéarrière.
S’assurer de l’absence de jeu de la bride àl’avant,
comme indiqué.

9
Align the dot mark on the handlebars with the master
cylinder-to-holder fitting surface. Tighten the master
cylinder mounting bolts to the specified torque.
"
""
"Front brake master cylinder mounting bolt:
10 N·m (1.0 kgf-m)
A: Holder C: Bolt
B: Bolt D: Dot mark

A: Bolt C: Master cylinder
B: Holder D: Handlebars
Connect the front brake light switch lead wires cou-
pler to the brake light switch.
A: Front brake light switch
B: Lead wire coupler
#
A: Throttle cable
B: Front brake hose
C: Parking brake lever cable
D: Clutch cable
E: Choke cable
F: Left switch wiring harness
G: Front brake switch lead wire
NOTE: To install the holder correctly, first
tighten the bolt
B
BB
Bof the upper side with speci-
fied torque and then tighten the bolt
C
CC
Cof the
lower side.
NOTE:
Install the holder in position according to the
mark “UP”.
Make sure that the holder has no clearance at
the upper side as shown.
Check for brake fluid leakage.
The line drawings on pages 37, 38, 39 and 40
show the proper routing of the control cables,
hose and wiring. Refer to them in addition to
following the instructions carefully.

10
Aligner le point du guidon et la face de fixation de maî-
tre-cylindre à support. Serrer les boulons de montage du
maîter-cylindre au couple de serrage spécifie.
"
""
"Boulon de montage du maître-cylindre
frein avant: 10 N·m (1,0 kgf-m)
A: Support C: Boulon
B: Boulon D: Point de repère
A: Boulon C: Maître-cylindre
B: Support D: Guidon
Connecter le coupleur de fils de contacteur de frein avant
au contacteur de frein.
A: Contacteur de frein avant
B: Coupler
A: Câble de commande des gaz
B: Tuyau de frein avant
C: Câble de levier du frein de stationnement
D: Câble d’embrayage
E: Câble de starter
F: Faisceau de câbles de commutateur gauche
G: Fil de commutateur de frein avant
NOTE: Pour monter le support correctement, serrer
le boulon
B
BB
Bdu côtésupérieur avec un couple de
serrage appropriéet ensuite, serrer le boulon
C
CC
Cdu
côtéinférieur.
NOTE:
Mettre en place le support selon le repère “UP”.
Vérifier qu’il n’y a aucun jeu en haut du support.
Contrôle les fuites de liquide de frein éventuelles.
Les schémas des pages 37, 38, 39 et 40 indiquent le
cheminement correct des câbles de commande,
tuyau et du faisceaux. Se référer àces schémas en
plus des instructions qui suivent.

11

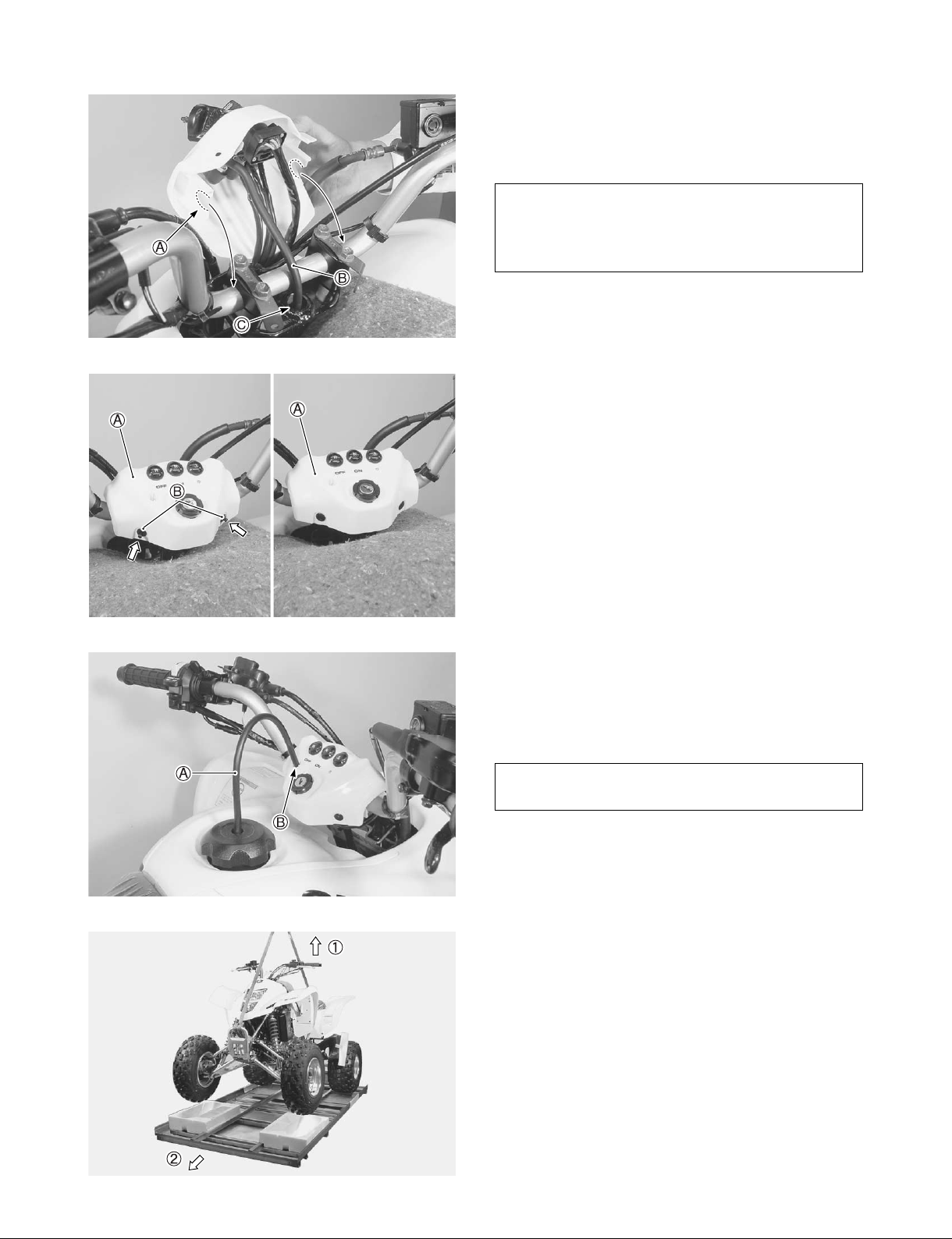

STEERING HEAD COVER
Align the recess of steering head cover on the han-
dlebars.

A: Recess
B: Fuel tank vent hose
C: Hole
Fix the steering head cover by using two fasteners.
Push the center pin.
A: Steering head cover
B: Fastener
FUEL TANK VENT HOSE
Install the fuel tank vent hose to the fuel tank cap.
Insert the free end of fuel tank vent hose to the hole
of steering head cover.

A: Fuel tank vent hose
B: Hole
1. Lift the vehicle with a hoist, then balance the vehi-
cle.
2. Pull the crate base forward.
Place the vehicle in a clean working area and then
remove the hoist hook.
Pass the fuel tank vent hose through the hole
of the steering shaft.
Be sure not to bend or twist the hose when
installing.
Be sure not to bend or twist the hose when
installing.

12
CHAPEAU DE LA TETE DE DIRECTION
Aligner l’encoche du couvercle de la colonne de direction
avec le guidon.
A: Encoche
B: Reniflard du réservoir d’essence
C: Evidement
Fixer le couvercle de la colonne de direction en se servant
de deux attaches.
Appuyer sur l’axe central.
A: Chapeau de la tête de direction
B: Attache
RENIFLARD DU RESERVOIR D’ESSENCE
Installer la durite de reniflard du réservoir d’essence.
Insérer l’extrémité libre du tuyau d’aération du réservoir
d’essence dans le trou du chapeau de la tête de direction.
A: Reniflard du réservoir d’essence
B: Evidement
1. Soulever le véhicule avec un palan puis équilibrer la
véhicule.
2. Tirer la base de la caisse vers l’avant.
Mettre le véhicule sur une surface de travail propre et enle-
ver le palan.
Passer le reniflard du réservoir d’essence àtravers
l’évidement de l’arbre de direction.
Attention àne pas tordre ou torsader le reniflard en
cours d’installation.
Attention àne pas tordre ou torsader le reniflard en
cours d’installation.

13
UNDER COVER
Install the under cover to the swingarm with screw.
A: Under cover
B: 8 × 16 mm stepped allen screw
C: 8 × 20 mm stepped allen screw
BATTERY HOLDER AND BATTERY
Install the battery holder and battery after the servic-
ing of the battery is completed.
A: Battery holder
B: 6 × 16 mm flange bolt
C: Battery
OWNER’S MANUAL
Store the owner’s manual in place as shown.
A: Owner’s manual
WARNING TAG
Check the warning tag place to the handlebar.
A: Warning tag
NOTE:
This hangtag is not to be removed before sale.

14
CAPOTAGE INFERIEUR
Installer le capotage inférieur au bras oscillant en se ser-
vant d’une vis.
A: Capotage inférieur
B: Vis creuse à épaulement de 8 × 16 mm
C: Vis creuse à épaulement de 8 × 20 mm
SUPPORT DE BATTERIE ET BATTERIE
Poser le support de batterie et la batterie après avoir ter-
miné l’entretien de cette dernière.
A: Support de batterie
B: Boulon à collerette de 6 × 16 mm
C: Batterie
MANUEL DU PROPRIETAIRE
Garder le manuel du propriétaire en place comme montré.
A: Manuel du propriétaire
ETIQUETTE D’AVERTISSEMENT
Attacher l’étiquette d’avertissement au guidon.
A: Etiquette d’avertissement
NOTE:
Ne pas enlever cette étiquette volante jusqu’à la
vente de la moto.

15
SERVICING
BATTERY

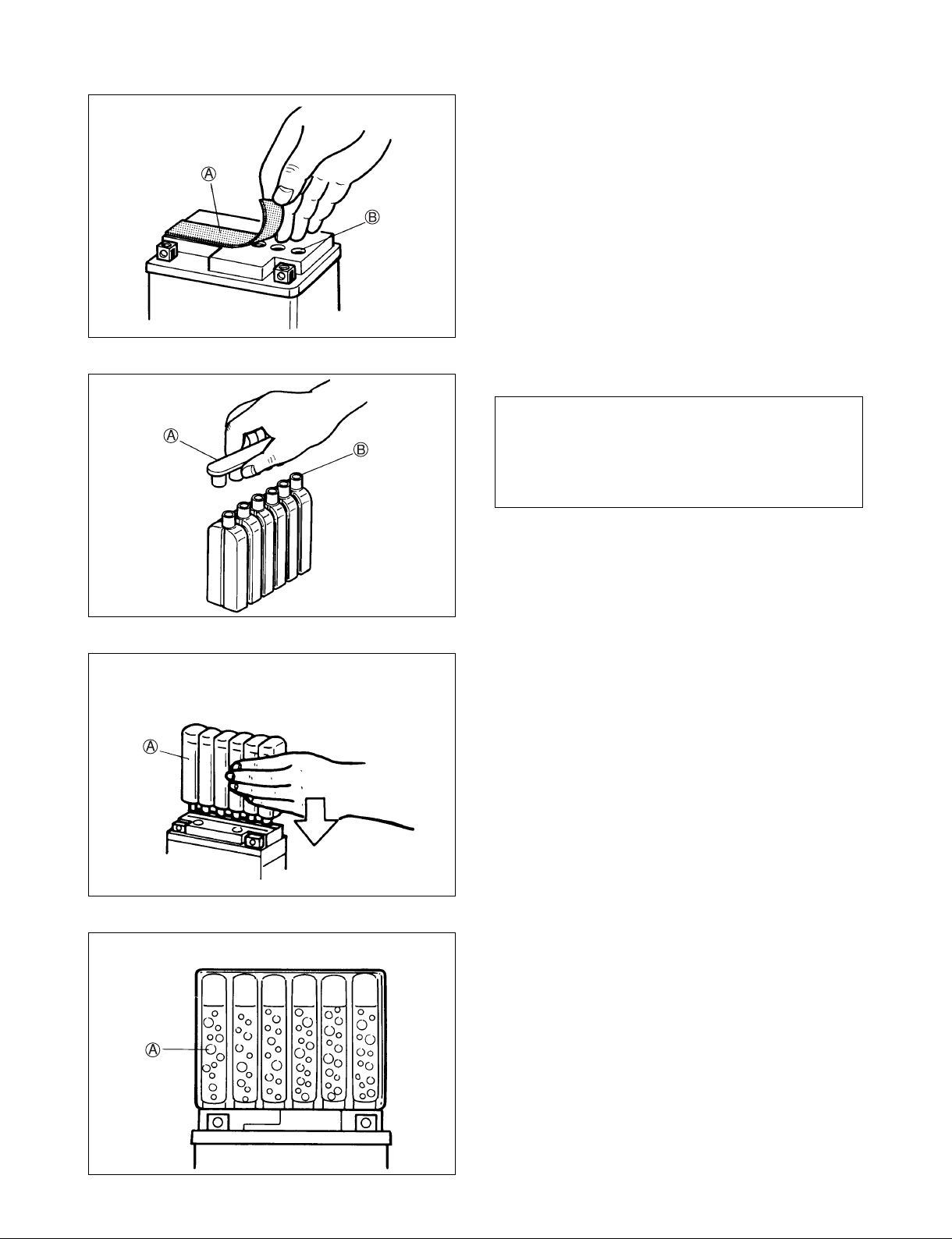

Filling electrolyte
Remove the aluminium tape sealing the battery elec-
trolyte filler holes.
A: Aluminium tape
B: Electrolyte filler hole
Remove the caps from the electrolyte container.
A: Caps
B: Sealed area
With just enough force to break the nozzle seal of
electrolyte container, push each nozzle of the electro-
lyte container into the battery’s electrolyte filler ports
and hold the container firmly so that it does not fall.
Take precaution not to allow any of the fluid to spill.
A: Electrolyte containers
Make sure air bubbles are coming up in each electro-
lyte container, and leave in this position for about 20
minutes.
A: Air bubbles
NOTE:
Use the removed caps as the sealed caps of
battery filler holes.
Do not remove or pierce the sealed areas of
the electrolyte container.

16
ENTRETIEN
BATTERIE
Remplissage d’électrolyte
Enlever le ruban d’aluminium obturant les trous de remplis-
sage d’électrolyte.
A: Ruban d’aluminium
B: Trou de remplissage d’électrolyte
Détacher les bouchons du récipient d’électrolyte.
A: Bouchons
B: Zone étanche
Exercer une force suffisante pour briser les joints des cols
du récipient d’électrolyte et insérer ces cols dans les orifi-
ces de remplissage de la batterie. Maintenir fermement le
récipient pour l’empêcher de tomber.
Attention à ne pas renverser de liquide.
A: Récipient d’électrolyte
Vérifier que des bulles d’air viennent à la surface de
chaque récipient d’électrolyte et laisser dans cette position
pendant environ 20 minutes.
A: Bulles d’air
NOTE:
Utiliser les bouchons détachés pour boucher les
orifices de remplissage de la batterie. Les zones
étanches du récipient ne doivent être ni déposées
ni percées.

17
After confirming that the electrolyte has entered the
battery completely, remove the electrolyte containers
from the battery. Wait for around 20 minutes.
Insert the caps into the filler holes, pressing in firmly
so that the top of the each caps does not protrude
above the upper surface of the battery’s top cover.
A: Caps

Using multi circuit tester, measure the battery volt-
age. The tester should indicate more than 12.5–12.6
V (DC) as shown in the Fig. If the battery voltage is
lower than the specification, charge the battery with a
battery charger.
Recharging time:
4.0 A for one hour or 0.9 A for 5–10 hours
After filling the battery electrolyte or charging battery,
install the battery in the vehicle as follows.

NOTE:
If no air bubbles are coming up from a filler
port, tap the bottom of the container two or
three times. Never remove the container from
the battery.
Never use anything except the specified bat-
tery electrolyte.
Once the sealing cap has been installed in the
battery, do not remove the sealing cap.
NOTE:
Initial charging for a new battery is recom-
mended if two years have elapsed since the
date of manufacture.
When attaching the wiring harness battery
leads to the battery terminals, observe the cor-
rect polarity.
NOTE:
The terminal bolts and nuts are attached to the
battery.

18
Après s’être assuré que tout l’électrolyte est passé dans la
batterie, enlever le récipient.
Attendre pendant environ 20 minutes. Insérer les bou-
chons dans les trous de remplissage, en les enfonçant fer-
mement afin que leur sommet ne dépasse pas de la
surface du couvercle supérieur de la batterie.
A: Bouchon
Au moyen du multitesteur de circuit, mesurer la tension de
la batterie. Le testeur doit indiquer plus de 12,5–12,6 V
(CC) comme indiqué sur la figure. Si la tension de la batte-
rie est inférieure aux spécifications, charger la batterie
avec un chargeur de batterie.
Durée de recharge:
4,0 A pendant une heure ou 0,9 A pendant 5–10 heures
Après avoir rempli la batterie d’électrolyte ou chargé la bat-
terie, poser la batterie sur le véhicule d’une façon suivante.
NOTE:
S’il n’y a pas de bulles d’air provenant de l’un des
orifices de remplissage, tapoter le bas du récipient
deux ou trois fois. Ne jamais retirer le récipient de
la batterie.
N’utiliser que la batterie spécifiée. Une fois que les
bouchons ont étéinstallés sur la batterie, ne pas
les enlever.
NOTE:
Il est recommandéde procéder àla charge initiale
d’une batterie neuve au cas oùdeux ans se sont
écoulés depuis la date de fabrication.
Pour connecter les câbles aux bornes de la batte-
rie, prêter une attention toute particulière àla pola-
rité.
NOTE:
Les boulons et les écrous de borne sont fixés àla
batterie.

19
FWD
FWD
Pull the seat lock lever backward and remove the
seat.
A: Seat lock lever
1. Set the battery to the box.
2. First connect the
+
++
+lead to the +
++
+positive terminal
of the battery.
3. Cover
+
++
+terminal with rubber boot.
4. Connect the
-
--
-lead to the -
--
-negative terminal of
the battery.
A:
+ lead
B:
- lead
C: Rubber boot
Install the battery holder.
A: Battery holder
B: 6 × 16 mm flange bolt
C: Mark (FORWARD)
Reinstall the seat. Insert the boss into the guide and
pass the seat lock lever through the hole of the rear
fender.
Push the seat down firmly.
A: Seat assembly
B: Guide
C: Boss
D: Seat lock lever
E: Hole
