USER MANUAL
7.1 Gaming Headphones
with Microphone
AP-U1500MV

ENG
2
7.1 Gaming Headphones
with Microphone
Congratulations on your purchase of the SVEN gaming stereo headphones!
COPYRIGHT
© SVEN PTE. LTD. Version 2.0 (08.12.2022).
This Manual and information contained in it are copyrighted. All rights reserved.
CONTENTS
ENG ............................................................................................................................................ 2
RUS............................................................................................................................................. 6
UKR .......................................................................................................................................... 10
BUYER RECOMMENDATIONS
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer
equipment.
• The date of manufacture of the product is indicated on the box.
APPLICATION
SVEN AP-U1500MV 7.1 gaming headphones with microphone allows you to experience 7.1
surround sound in games, music and movies. Dynamic lighting creates the atmosphere of this
game. Closed style of the headphones with passive noise reduction and superior sound quality
gives you the opportunity to hear the enemy before he will hear you.
PACKAGE CONTENTS
• Gamings stereo headphones — 1 pc
• User Manual — 1 pc
• Warranty card — 1 pc
SAFETY PRECAUTIONS
• Don’t use the stereo headphones while driving.
• Don’t use the stereo headphones at high volume for a long time (more than 15 minutes),
asthis may cause hearing impairment.
SPECIAL FEATURES
• Dynamic switchable RGB backlight
• Volume control on the cable
• Microphone on/o button on the cable
• Backlight on/o button on the cable
• 7.1 surround eect*
• Individual sound settings adjustment via software*
• Perforated soft “HIGH PROTEIN” closed-back ear cushions
• Padded headband for increased wearing comfort
• Detachable microphone with windshield
• Steel-braided exible microphone
• Anti-tangle fabric cable
• Sound drivers 50 mm
• Metal elements
• Wired remote control
CONNECTION AND OPERATION
• Connect 3.5 mm headphone jacks to the source audio output connectors (computer sound
card, laptop), and the USB headphone jack to the USB connector, as shown in the diagram (Fig. 1).

ENG
3
AP-U1500MV
User Manual
DESCRIPTION
Installing drivers for the headset is not required, plug & play device!
Comes with additional software to extend the headset functionality, software installation is
not necessary.
When you connect the headset to a PC system will detect the device as a USB Audio Device.
The sound system settings the device will be displayed in the devices for playback and re-
cording.
After installing the software, the included additional features become available. To enable it,
right-click on the image the speaker or microphone.
In the settings you can change the interface language, and the transparency of the interface
window.
When the headset is connected to the Windows taskbar will display the program logo.
Right button clicking on it will displayed the context menu.
All available additional functions are displayed in the interface of the top in the form of abbre-
viations:
aEQ – Equalizer. Available
11 presets and the ability to save
custom settings.
b EM – Environment Eect (en-
vironment eects). Spatial audio
processing: reverb and echo. 27
available options emulation dier-
ent environments, as well as three
variants room size.
cVSS – Virtual Speaker Shifter.
This feature enables the emulation
of the circular motion of the sound
source (virtual speaker), as well as
removal and approach the source
to the listener. There is an opportu-
nity to move separately seven virtu-
al speakers.
Fig. 1. Connection diagram
USB
socket
type
USB
On/Off headphone
backlight switch On/Off
microphone switch
Volume
control (+/-)
Microphone
Fig. 2.

ENG
4
7.1 Gaming Headphones
with Microphone
d KS – Key Shifting (pitch oset). The abil-
ity to increase and decrease the playback
sound tone. Four semitone up or down.
(see. Fig. 3).
eVF – Vocal Fading (attenuation vocals).
The decoding of the reproduced signal to
partially remove vocals from songs. (see.
Fig. 3).
fSMX – Xear Surround Max. This involves
emulation of multi-channel 7.1 surround,
stereo distributing eight virtual channels.
This eect will be noticeable when playing
video with multichannel audio stream.
gSF – Sing FX. This feature is included
in the microphone settings. It includes
the eect of a delay (echo) from the micro-
phone signal and the «magical voice» – four
variants of voice changes timbre. (see. Fig. 4).
To listen to the signal from the microphone,
select the microphone volume screen, there
adjust the input level (slider «volume when
recording»), and the monitor volume («Vol-
ume Control» slider). (see. Fig. 5).
By clicking on the round icon with two arrows
in the lower right corner of the display
at the top of the interface, you will have
access to the preset sound settings with the
ability to save custom settings (profile) (see.
Fig. 6).
Fig. 3.
Fig. 4.
Fig. 5. Fig. 6.

ENG
5
AP-U1500MV
User Manual
TECHNICAL SPECIFICATIONS
Parameter, measurement unit Value
Sensitivity, dB headphones: 115 ± 3
microphone: -42 ± 3
Frequency range, Hz headphones: 50–20 000
microphone: 100–20 000
Impedance, Ohm 24
Membrane, mm Ø 50
Connection type USB
Cable length, m 2.2 ± 0.1
Weight, kg 360 ± 5
Notes. Technical specications given in this table are supplemental information andcan-
not give occasion to claims. Technical specications and package contents are subject
tochange without notice due to the improvement of SVEN production.
Technical support is on www.sven.

RUS
6
Игровые наушники 7.1
смикрофоном
Благодарим Вас за покупку игровых стереонаушников ТМ SVEN!
АВТОРСКОЕ ПРАВО
© SVEN PTE. LTD. Версия 2.0 (08.12.2022). Данное Руководство и содержащаяся в нем
информация защищены авторским правом. Все права защищены.
СОДЕРЖАНИЕ
ENG ............................................................................................................................................ 2
RUS............................................................................................................................................. 6
UKR .......................................................................................................................................... 10
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
• Дата изготовления продукта указана на коробке.
НАЗНАЧЕНИЕ
Игровые наушники 7.1 с микрофоном SVEN AP-U1500MV позволяют ощутить объемное
звучание 7.1 в играх, музыке и фильмах. Закрытый тип наушников с пассивной системой
шумоподавления и высочайшее качество звучания дает возможность услышать против-
ника раньше, чем он Вас.
КОМПЛЕКТАЦИЯ
• Игровые стереонаушники — 1 шт.
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.
МЕРЫ БЕЗОПАСНОСТИ
• Не используйте стереонаушники во время управления транспортом.
• Не используйте стереонаушники на высоком уровне громкости длительное время (бо-
лее четверти часа) — это приводит к ухудшению слуха.
ОСОБЕННОСТИ
• Динамическая отключаемая RGB подсветка
• Управление уровнем громкости на кабеле
• Кнопка вкл/выкл микрофона на кабеле
• Кнопка вкл/выкл подсветки на кабеле
• Эффект объёмного звучания 7.1
• Возможность индивидуальной настройки звука с помощью ПО
• Мягкие охватывающие амбушюры HIGH PROTEIN с перфорацией
• Мягкое оголовье для повышенного комфорта при использовании
• Съёмный микрофон с ветрозащитой
• Гибкий микрофон в стальной оплётке
• Кабель с тканевой оплёткой, препятствующей его спутыванию
• Динамики 50 мм
• Элементы из металла
• Пульт управления на кабеле
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
• Подключите USB штекер наушников к USB разъему источника сигнала (компьютер,
ноутбук и т. п.), как показано на схеме (рис. 1).

RUS
7
AP-U1500MV
Руководство по эксплуатации
Рис. 1. Схема подключения
USB вход USB
Выключатель подсветки
наушников ON/OFF Выключатель
микрофона ON/OFF
Регулятор
громкости (+/-)
Микрофон
ОПИСАНИЕ ПО
Установка драйверов для работы гарнитуры не требуется, устройство plug&play!
В комплекте идёт дополнительное ПО для расширения функционала гарнитуры, уста-
новка ПО не является обязательной.
При подключении гарнитуры к ПК система определит устройство как USB Audio
Device. В системных настройках звука устройство будет отображаться в устройствах
для воспроизведения и записи.
После установки ПО, идущего в комплекте станут доступны дополнительные функции.
Чтобы включить их, нажмите правой кнопкой на изображение динамика или микро-
фона.
В настройках вы можете изменить язык интерфейса и степень прозрачности окна ин-
терфейса.
При подключенной гарнитуре на панели задач ОС Windows будет отображаться лого-
тип программы.
При нажатии на него правой
кнопкой будет отображаться кон-
текстное меню.
Все доступные дополнительные
функции отображаются в интер-
фейсе сверху в виде аббревиатур:
a EQ — эквалайзер. Доступно
11 предустановок и возможность
сохранять пользовательские на-
стройки.
b EM — Environment Effect (Эф-
фекты среды). Пространственная
обработка звука: реверберация
и эхо. Доступно 27 вариантов эму-
ляции разных сред, а так же три
варианта размера помещения.
cVSS — Virtual Speaker Shifter.
Эта функция позволяет включать Рис. 2.

RUS
8
Игровые наушники 7.1
смикрофоном
эмуляцию кругового движения источни-
ка звука (виртуальных акустических си-
стем), а так же удаления и приближения
источника к слушателю. Есть возмож-
ность передвигать по-отдельности семь
виртуальных акустических систем.
d КS — Key Shifting (смещение тональ-
ности). Возможность понижения и повы-
шения тональности воспроизводимого
звука. Четыре полутона вниз и вверх.
(см. рис. 3).
e VF — Vocal Fading (затухание вокала).
Декодирование воспроизводимого сиг-
нала для частичного удаления вокала
из песен. (см. рис. 3).
f SMX — Xear Surround Max. Данная
функция включает эмуляцию многока-
наль- ного 7.1 звучания, распределяя
стереосигнал на восемь виртуальных
каналов. Данный эффект будет заметен
при проигрывании видеофайлов с мно-
гоканальным аудиопотоком.

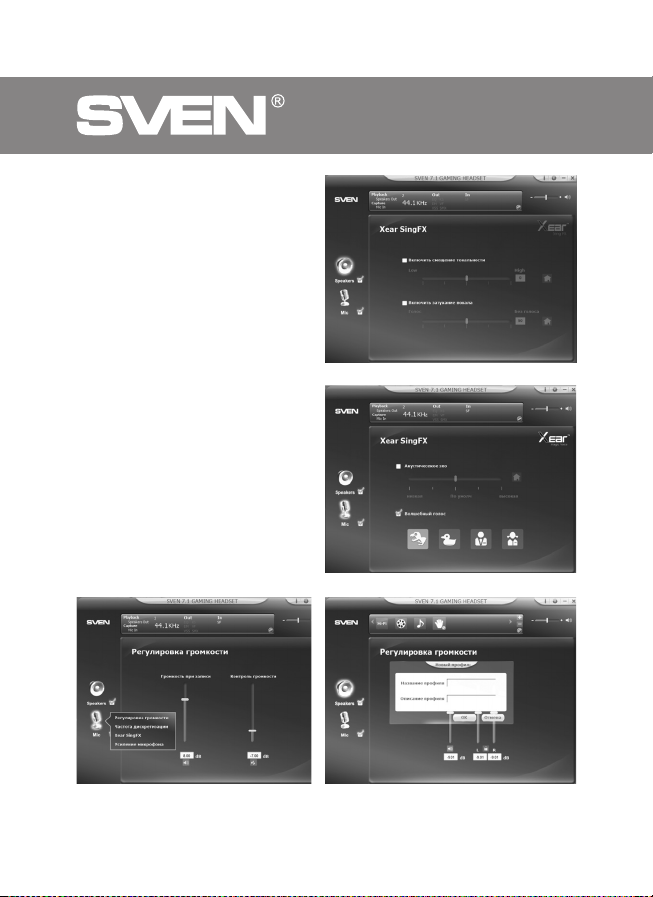

g SF – Sing FX. Данная функция включа-
ется в настройках микрофона. Она вклю-
чает эффект задержки (эхо) сигнала с ми-
крофона и «волшебный голос» — четыре
варианта изменения тембра голоса. (см.
рис. 4).
Чтобы прослушать сигнал с микрофона,
нужно выбрать окно регулировки гром-
кости микрофона, там регулировать
уровень входного сигнала (ползунок
Рис. 3.
Рис. 4.
Рис. 5.Рис. 6

RUS
9
AP-U1500MV
Руководство по эксплуатации
«Громкость при записи») и громкость прослушиваемого сигнала (ползунок «Контроль
громкости») (см. рис. 5).
При нажатии на круглую пиктограмму с двумя стрелочками в правом нижнем углу
дисплея наверху интерфейса, вы получите доступ к предустановкам параметров звука
с возможностью сохранять пользовательские настройки (профиль) (см. рис. 6).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения Значение
Чувствительность, дБ наушники: 115 ± 3
микрофон: -42 ± 3
Частотный диапазон, Гц наушники: 50–20 000
микрофон: 100–20 000
Сопротивление, Ом 24
Мембрана, мм Ø 50
Тип разъема USB
Длина кабеля, м 2,2 ± 0,1
Вес, г 360 ± 5
Примечания. Технические характеристики, приведенные в таблице, справочные
и не могут служить основанием для претензий. Продукция ТМ SVEN постоянно
совершенствуется. По этой причине технические характеристики и комплект-
ность могут быть изменены без предварительного уведомления.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.

UKR
10
Iгровi навушники 7.1
з мiкрофоном
Дякуємо Вам за купівлю ігрових стереонавушників ТМ SVEN!
АВТОРСЬКЕ ПРАВО
SVEN PTE. LTD. Версія 2.0 (08.12.2022). Це Керівництво та інформація, що міститься в ньо-
му, захищені авторським правом. Усі права захищені.
СОДЕРЖАНИЕ
ENG ............................................................................................................................................ 2
RUS............................................................................................................................................. 6
UKR .......................................................................................................................................... 10
РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ю.
• Дата виробництва товару вказано на коробці.
ПРИЗНАЧЕННЯ
Ігрові навушники 7.1 з мікрофоном SVEN AP-U1500MV дають змогу відчути об’ємний звук
7.1 в іграх, музиці та фільмах. Динамічне підсвічування створює атмосферу справжньої
Гри. Закритий тип навушників з пасивною системою шумопоглинання і найвища якість
звучання дає можливість почути супротивника раніше, ніж він Вас.
КОМПЛЕКТНІСТЬ
• Ігрові стереонавушники — 1 шт.
• Керівництво користувача — 1 шт.
• Гарантійний талон — 1 шт.
ЗАХОДИ БЕЗПЕКИ
• Не використовуйте стереонавушники під час керування транспортом.
• Не використовуйте стереонавушники на високому рівні гучності тривалий час (понад
чверть години) — це призводить до погіршення слуху.
ОСОБЛИВОСТІ
• Динамічна відключається RGB підсвічування
• Керування рівнем гучності на кабелі
• Кнопка вкл/викл мікрофона на кабелі
• Кнопка вкл/викл підсвічування на кабелі
• Ефект об’ємного звучання 7.1
• Можливість індивідуального налаштування звуку за допомогою ПЗ
• М’які амбушюри HIGH PROTEIN, що охоплюють, з перфорацією.
• М’який оголовок для підвищеного комфорту при використанні
• Знімний мікрофон з вітрозахистом
• Гнучкий мікрофон у сталевому обплетенні
• Кабель з тканинним обплетенням, що перешкоджає його сплутуванню
• Динаміки 50 мм
• Елементи з металу
• Пульт керування на кабелі
ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Підключіть 3,5 мм штекери навушників до роз’ємів аудіовиходу джерела сигналу (зву-
кова карта комп’ютера, ноутбук), а USB штекер навушників до USB роз’єму, як показано
на схемі (мал. 1).
