Sven AP-U989MV User manual

www.sven.fi
USER MANUAL
7.1 Gaming Headphones
with Microphone
AP-U989MV

ENG
2
7.1 Gaming Headphones
with Microphone
Congratulations on your purchase of the SVEN gaming stereo headphones!
COPYRIGHT
© 2018. SVEN PTE. LTD. Version 2.0 (27.07.2023).
This Manual and information contained in it are copyrighted. All rights reserved.
CONTENTS
ENG ............................................................................................................................................ 2
RUS........................................................................................................................................... 10
BUYER RECOMMENDATIONS
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer
equipment.
APPLICATION
SVEN AP-U989MV 7.1 gaming headphones with microphone allows you to experience 7.1 sur-
round sound in games, music and movies. Dynamic lighting creates the atmosphere of this game.
Closed style of the headphones with passive noise reduction and superior sound quality gives you
the opportunity to hear the enemy before he will hear you.
PACKAGE CONTENTS
Gaming stereo headphones — 1 pc
CD with software– 1 pc
User Manual — 1 pc
Warranty card — 1 pc
SAFETY PRECAUTIONS
• Don’t use the stereo headphones while driving.
• Don’t use the stereo headphones at high volume for a long time (more than 15 minutes),
as this may cause hearing impairment.
SPECIAL FEATURES
• Surround sound 7.1
• Headphone and microphone LED backlight
• Optimized for professional gaming
• Headphones with passive noise reduction system
• The highest sound quality
• Non-tangling cable with fabric braid
• Comfortable t

ENG
3
AP-U989MV
User Manual
CONNECTION AND OPERATION
Connect the headphones USB connector to the audio jack of your audio source (PC sound
card, laptop, MP3 player, etc.), as shown in Fig. 1.
DESCRIPTION
Installing drivers for the headset is not required, plug & play device!
Comes with additional software to extend the headset functionality, software installation
is not necessary.
When you connect the headset to a PC system will detect the device as a USB Audio Device. The sound
system settings the device will be displayed in the devices for playback and recording.
After installing the software, the included additional features become available. To enable it, right-
click on the image the speaker or microphone.
In the settings you can change the interface language, and the transparency of the interface window.
When the headset is connected to the Windows taskbar will display the program logo.
Right button clicking on it will displayed the context menu.
USB
Volume
control (+/-)
USB
socket
type
microphone switch
Microphone

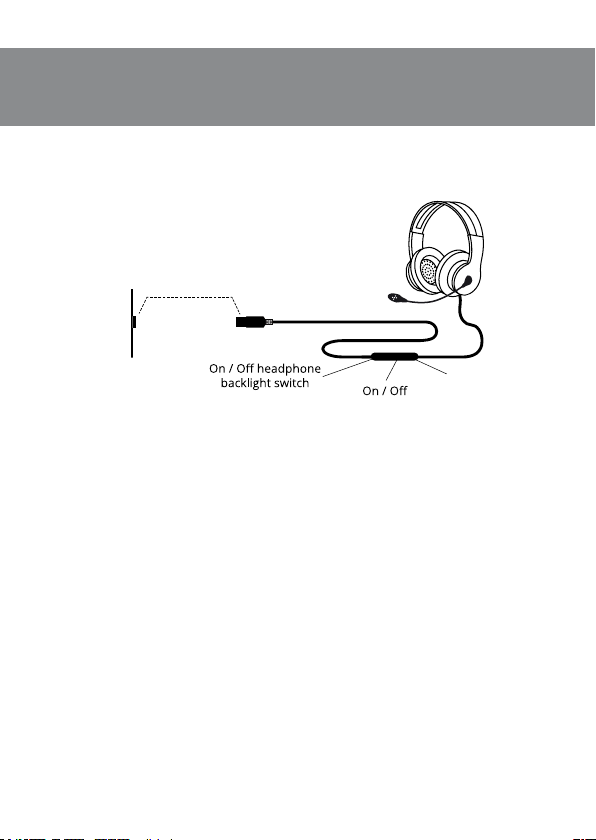

Fig. 1. Connection diagram

ENG
4
7.1 Gaming Headphones
with Microphone
All available additional functions are displayed in the interface of the top in the form of ab-
breviations:
aEQ — Equalizer. Available 11 presets and the ability to save custom settings.
b EM — Environment Eect (environment eects). Spatial audio processing: reverb and echo.
27 available options emulation dierent environ- ments, as well as three variants room size.
cVSS — Virtual Speaker Shifter. This feature enables the emulation of the circular
motion of the sound source (virtual speaker), as well as removal and approach the source
to the listener. There is an opportunity to move separately seven virtual speakers.
Fig. 2.

ENG
5
AP-U989MV
User Manual
d KS — Key Shifting (pitch oset). The ability to increase and decrease the playback sound
tone. Four semitone up or down. (see. Fig. 3).
eVF — Vocal Fading (attenuation vocals). The decoding of the reproduced signal to partially
remove vocals from songs. (see. Fig. 3).
fSMX — Xear Surround Max. This involves emulation of multi-channel 7.1 surround, stereo
distributing eight virtual channels. This eect will be noticeable when playing video with mul-
tichannel audio stream.
Fig. 3.

ENG
6
7.1 Gaming Headphones
with Microphone
g SF — Sing FX. This feature is included in the microphone settings. It includes the eect
of a delay (echo) from the microphone signal and the «magical voice» — four variants of voice
changes timbre. (see. Fig. 4).
To listen to the signal from the microphone, select the microphone volume screen, there
adjust the input level (slider «volume when recording»), and the monitor volume («Volume
Control» slider). (see. Fig. 5).
Fig. 4.

ENG
7
AP-U989MV
User Manual
By clicking on the round icon with two arrows in the lower right corner of the display at the top
of the interface, you will have access to the preset sound settings with the ability to save
custom settings (prole) (see. Fig. 6).
Fig. 5.

ENG
8
7.1 Gaming Headphones
with Microphone
Fig. 6.

ENG
9
AP-U989MV
User Manual
TECHNICAL SPECIFICATIONS
Parameter, measurement unit Value
Sensitivity, dB headphones: 108 ± 3
microphone: -58 ± 3
Frequency range, Hz headphones: 20 – 20 000
microphone: 30 – 16 000
Impedance, Ohm 32
Membrane, mm Ø 50
Connection type USB
Cable length, m 2.2
Weight, g 520
Notes. Technical specifications given in this table are supplemental information and cannot
give occasion to claims. Technical specifications are subject to change without notice due
to the improvement of SVEN production.
Technical support is on www.sven.fi.

RUS
10
Игровые наушники 7.1
с микрофоном
Благодарим Вас за покупку игровых стереонаушников ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 2.0 (27.07.2023).
Данное Руководство и содержащаяся в нем информация защищены авторским правом.
Все права защищены.
СОДЕРЖАНИЕ
ENG ............................................................................................................................................ 2
RUS........................................................................................................................................... 10
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной
техники.
НАЗНАЧЕНИЕ
Игровые наушники 7.1 с микрофоном SVEN AP-U989MV позволяют ощутить объемное
звучание 7.1 в играх, музыке и фильмах. Закрытый тип наушников с пассивной систе-
мой шумоподавления и высочайшее качество звучания дает возможность услышать
противника раньше, чем он Вас.
КОМПЛЕКТНОСТЬ
• Игровые наушники — 1 шт.
• CD с ПО — 1шт.
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.
МЕРЫ БЕЗОПАСНОСТИ
• Не используйте стереонаушники во время управления транспортом.
• Не используйте стереонаушники на высоком уровне громкости длительное время
(более четверти часа) — это приводит к ухудшению слуха.
ОСОБЕННОСТИ
• Объёмное звучание 7.1
• LED посветка наушников и микрофона
• Оптимизированы для профессионального гейминга
• Наушники с пассивной системой шумоподавления
• Высочайшее качество звучания
• Тканевая оплетка кабеля, препятствующая спутыванию
• Комфортная посадка

RUS
11
AP-U989MV
Руководство по эксплуатации
ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Подключите USB штекер наушников к USB разъему источника сигнала (компьютер,
ноутбук и т. п.), как показано на схеме (рис. 1).
ОПИСАНИЕ ПО
Установка драйверов для работы гарнитуры не требуется, устройство plug&play!
В комплекте идёт дополнительное ПО для расширения функционала гарнитуры, установка
ПО не является обязательной.
При подключении гарнитуры к ПК система определит устройство как USB Audio Device.
В системных настройках звука устройство будет отображаться в устройствах для воспро-
изведения и записи.
После установки ПО, идущего в комплекте станут доступны дополнительные функции.
Чтобы включить их, нажмите правой кнопкой на изображение динамика или микрофона.
В настройках вы можете изменить язык интерфейса и степень прозрачности окна интер-
фейса.
При подключенной гарнитуре на панели задач ОС Windows будет отображаться логотип
программы.
При нажатии на него правой кнопкой будет отображаться контекстное меню.

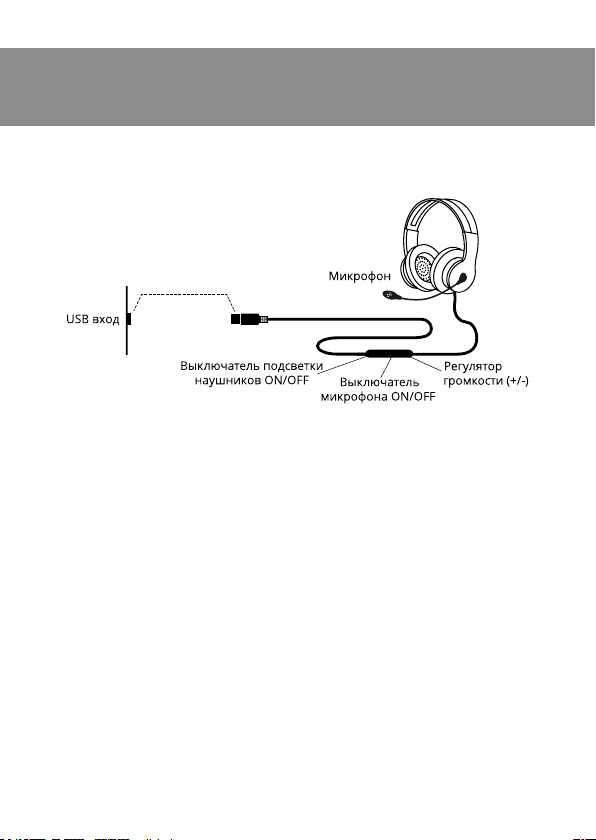

Fig. 1. Схема подключения
USB

RUS
12
Игровые наушники 7.1
с микрофоном
Все доступные дополнительные функции отображаются в интерфейсе сверху в виде
аббревиатур:
a EQ — эквалайзер. Доступно 11 предустановок и возможность сохранять пользова-
тельские настройки.
b EM — Environment Effect (Эффекты среды). Пространственная обработка звука: ре-
верберация и эхо. Доступно 27 вариантов эмуляции разных сред, а так же три варианта
размера помещения.
c VSS — Virtual Speaker Shifter. Эта функция позволяет включать эмуляцию кругового
движения источника звука (виртуальных акустических систем), а так же удаления и при-
ближения источника к слушателю. Есть возможность передвигать по-отдельности семь
виртуальных акустических систем.
Рис. 2.

RUS
13
AP-U989MV
Руководство по эксплуатации
d KS — Key Shifting (смещение тональности). Возможность понижения и повышения
тональности воспроизводимого звука. Четыре полутона вниз и вверх. (см. рис. 3).
e VF — Vocal Fading (затухание вокала). Декодирование воспроизводимого сигнала
для частичного удаления вокала из песен. (см. рис. 3).
f SMX — Xear Surround Max. Данная функция включает эмуляцию многоканального
7.1 звучания, распределяя стереосигнал на восемь виртуальных каналов. Данный эф-
фект будет заметен при проигрывании видеофайлов с многоканальным аудиопотоком.
Рис. 3.

RUS
14
Игровые наушники 7.1
с микрофоном
g SF — Sing FX. Данная функция включается в настройках микрофона. Она включает
эффект задержки (эхо) сигнала с микрофона и «волшебный голос» — четыре варианта
изменения тембра голоса. (см. рис. 4).
Чтобы прослушать сигнал с микрофона, нужно выбрать окно регулировки громкости
микрофона, там регулировать уровень входного сигнала (ползунок «Громкость при за-
писи») и громкость прослушиваемого сигнала (ползунок «Контроль громкости») (см.
рис. 5).
Рис. 4.

RUS
15
AP-U989MV
Руководство по эксплуатации
При нажатии на круглую пиктограмму с двумя стрелочками в правом нижнем углу
дисплея наверху интерфейса, вы получите доступ к предустановкам параметров звука
с возможностью сохранять пользовательские настройки (профиль) (см. рис. 6).
Рис. 5.

RUS
16
Игровые наушники 7.1
с микрофоном
Рис. 6.

RUS
17
AP-U989MV
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и ед. измерения Значение
Чувствительность, дБ наушники: 108 ± 3;
микрофон: -58 ± 3
Частотный диапазон, Гц наушники: 20 – 20 000;
микрофон: 30 – 16 000
Сопротивление, Ом 32
Мембрана, мм Ø 50
Тип разъема USB
Длина кабеля, м 2,2
Вес, г 520
Примечания. Технические характеристики, приведенные в таблице, справочные
и не могут служить основанием для претензий. В связи с тем, что продукция
ТМ SVEN постоянно совершенствуется, технические характеристики могут
быть изменены без уведомления.
Техническая поддержка на сайтe www.sven.fi.

18
For Notes/Для заметок

19
AP-U989MV
For Notes/Для заметок

7.1 Gaming Headphones
with Microphone
AP-U989MV
Model: AP-U989MV
Importer: Tiralana OY, Office 102, Kotolahden-
tie 15, 48310 Kotka, Finland.
Модель: AP-U989MV
Уполномоченная организация и импортер
в России: OOO «Регард», 105082, г. Москва,
ул. Фридриха Энгельса, д. 75, стр. 5. Усло-
вия гарантийного обслуживания смот-
рите в гарантийном талоне или на сай-
те www.sven.fi. Гарантийный срок: 12 мес.
Срок службы: 2 года. Производитель: «СВЕН
ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02,
Сингапур, 427447. Произведено под контро-
лем «Свен Скандинавия Лимитед», 48310,
Финляндия, Котка, Котолахдентие, 15.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat
Road, № 02-02, Singapore, 427447.
Produced under the control of Oy Sven Scan-
dinavia Ltd. 15, Kotolahdentie, Kotka, Finland,
48310. Made in China.
® Registered Trademark of Oy SVEN Scan-
dinavia Ltd. Finland.
3L0727
