sylber SILOS 300 M User manual

LIBRETTO ISTRUZIONI PER L'INSTALLAZIONE
ACCUMULI SOLARI
SILOS
300 M - 500 M - 1000 M - 1500 M
2000 - 3000 - 5000
Code 20056870 rev. 3 - 07/15

2
Gentile Tecnico,
La ringraziamo per aver preferito un Accumulo solare SILOS un prodotto moderno e di qualità, in grado di assicurarLe il massimo
benessere per lungo tempo con elevata affidabi lità e sicurezza. In modo particolare se l’Accumulo sarà affidato ad un Servizio Tecnico
di Assistenza SYLBER che è specificatamente preparato ed addestrato per effettuare la manutenzione periodica, così da mantenerlo
al massimo livello di efficienza, con minori costi di esercizio e che dispone, in caso di necessità, di ricambi originali.
Questo libretto di istruzione contiene importanti informazioni e suggerimenti che devono essere osservati per una più semplice installa-
zione ed il miglior uso possibile dell’Accumulo solare
SILOS .
Rinnovati ringraziamenti.
SYLBER
Gamma
Indice
Garanzia
In alcune parti del libretto sono utilizzati i simboli:
ATTENZIONE = per azioni che richiedono particolare cautela ed adeguata preparazione
VIETATO = per azioni che NON DEVONO essere assolutamente eseguite
IT
MODELLO CODICE
SILOS 300 M 20055209
SILOS 500 M 20055210
SILOS 1000 M 20001401
SILOS 1500 M 20001402
SILOS 2000 20001403
SILOS 3000 20001404
SILOS 5000 20001405
GENERALE
Avvertenze generali pag. 3
Regole fondamentali di sicurezza “ 3
Descrizione dell'apparecchio “ 4
Identificazione “ 4
Struttura “ 5
Dati tecnici “ 6
Perdite di carico “ 6
Dimensioni e peso “ 7
INSTALLATORE
Ricevimento del prodotto pag. 8
Movimentazione “ 9
Locale d'installazione dell’accumulo “ 9
Installazione su impianti vecchi
o da rimodernare
“ 9
Montaggio della coibentazione “ 10
Preparazione alla prima messa in servizio “ 11
SERVIZIO TECNICO DI ASSISTENZA
Manutenzione pag. 11
Pulizia dell’accumulo e smontaggio
dei componenti interni “ 11
Il prodotto S gode di una garanzia specica (valida per l’I-
talia, la Repubblica di San Marino e la Città del Vaticano), a par-
tire dalla data di installazione convalidata da parte del Centro
Tecnico di Assistenza S della Sua Zona. La invitiamo quindi
a rivolgersi tempestivamente al suddetto Centro Tecnico di As-
sistenza S, il quale, A TITOLO GRATUITO effettuerà la messa in
funzione del prodotto alle condizioni specicate nel CERTIFICATO
DI GARANZIA, certicato che verrà fornito dal Centro Tecnico di
Assistenza contestualmente alla messa in funzione del prodotto.

3
Dopo aver tolto l'imballo assicurarsi dell’integrità e della
completezza della fornitura ed in caso di non rispondenza,
rivolgersi all’Agenzia SYLBER che ha venduto l'apparec-
chio.
L'installazione dell’accumulo SILOS deve essere effettuata
da impresa abilitata ai sensi della Legge 5 Marzo 1990 n°
46 che a fine lavoro rilasci al proprietario la dichiarazione di
conformità di installazione realizzata a regola d’arte, cioè in
ottemperanza alle Norme vigenti ed alle indicazioni fornite
dalla SYLBER nel libretto di istruzione.
L’accumulo SILOS deve essere destinato all’uso previsto
dalla SYLBER per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extra-
contrattuale della SYLBER per danni causati a persone,
animali o cose, da errori d’installazione, di regolazione, di
manutenzione e da usi impropri.
In caso di fuoriuscite d’acqua scollegare l’accumulo dalla
rete di alimentazione elettrica, chiudere l’alimentazione
idrica ed avvisare, con sollecitudine, il Servizio Tecnico di
Assistenza SYLBER oppure personale professionalmente
qualificato.
La manutenzione dell’accumulo deve essere eseguita
almeno una volta l'anno.
Il non utilizzo dell’accumulo per un lungo periodo comporta
l'effettuazione almeno delle seguenti operazioni:
- Posizionare l'interruttore generale dell'impianto su spento
- Svuotare il circuito solare, se presente, e l’impianto termico
- Chiudere i dispositivi di intercettazione dell'impianto idrico
- Spegnere la caldaia riferendosi al libretto specifico
dell'apparecchio.
Se l'accumulo fa parte di un impianto solare, miscelare l'an-
tigelo (glicole propilenico), disponibile a parte, con acqua
in percentuale variabile (30÷50%) seguendo le istruzio-
ni riportate sul manuale SYLBER di messa in servizio e
manutenzione.
Riempire sempre l’impianto solare con la miscela acqua/
glicole nella percentuale riportata sul manuale SYLBER di
messa in servizio e manutenzione dell’impianto.
Questo libretto é parte integrante dell'apparecchio e di
conseguenza deve essere conservato con cura e dovrà
SEMPRE accompagnare l’accumulo anche in caso di sua
cessione ad altro proprietario o utente oppure di un trasfe-
rimento su un altro impianto. In caso di danneggiamento
o smarrimento richiederne un altro esemplare al Servizio
Tecnico di Assistenza SYLBER di Zona.
È vietato l’uso dell’accumulo ai bambini ed alle persone
inabili non assistite.
È vietato toccare l’accumulo se si è a piedi nudi e con parti
del corpo bagnate o umide.
È vietato qualsiasi intervento tecnico o di pulizia prima di
aver scollegato l’accumulo dalla rete di alimentazione elettri-
ca posizionando l'interruttore generale dell'impianto e quello
principale del quadro di comando della caldaia su "spento".
È vietato modificare i dispositivi di regolazione senza l'auto-
rizzazione e le indicazioni del costruttore dell’accumulo.
È vietato tirare, staccare, torcere i cavi elettrici, fuoriuscenti
dall’accumulo, anche se questo è scollegato dalla rete di
alimentazione elettrica.
È vietato esporre l’accumulo agli agenti atmosferici perché
non è progettato per funzionare all’esterno.
È vietato disperdere e lasciare alla portata dei bambini il
materiale dell’imballo in quanto può essere potenziale fonte
di pericolo.
È vietato, in caso di diminuzione della pressione dell’impian-
to solare, rabboccare con sola acqua in quanto sussiste il
pericolo di gelo.
È vietato l’uso di dispositivi di collegamento e sicurezza non
collaudati o non idonei all'impiego in impianti solari (vasi di
espansione, tubazioni, isolamento).
Ricordiamo che l'utilizzo di prodotti che impiegano energia elettrica ed acqua comporta l'osservanza di alcune regole fondamentali di
sicurezza quali:
Avvertenze generali
Regole fondamentali di sicurezza

4
Gli accumuli solari SILOS sono integrabili in impianti solari per
la produzione di acqua calda per il riscaldamento (non ad uso
sanitario).
Gli elementi tecnici principali della progettazione dell’accumulo
solare sono:
- lo studio accurato delle geometrie del serbatoio e del serpentino
(solo per i modelli SILOS 300 M, 500 M, 1000 M e1500 M) che
consentono di ottenere le migliori prestazioni in termini di strati-
ficazione, scambio termico e tempi di ripristino
- la disposizione su diverse altezze degli attacchi per impiegare
generatori di calore di diverso tipo, senza influenzare la stratifi-
cazione
- la coibentazione in poliuretano privo di CFC e l’elegante rive-
stimento esterno per limitare le dispersioni ed aumentare, di
conseguenza, il rendimento
- l’impiego della flangia (solo per i modelli SILOS 2000 - 3000 -
5000) per facilitare la pulizia e per permettere l'inserimento di
uno scambiatore addizionale.
Gli accumuli SILOS possono essere equipaggiati con uno specifi-
co regolatore solare e sono facilmente integrabili in sistemi solari
in cui le caldaie o i gruppi termici SYLBER fungono da produttori
ausiliari di calore. Per il modello SILOS 2000 - 3000 - 5000 è
disponibile a parte uno scambiatore di calore da montare sulla
flangia.

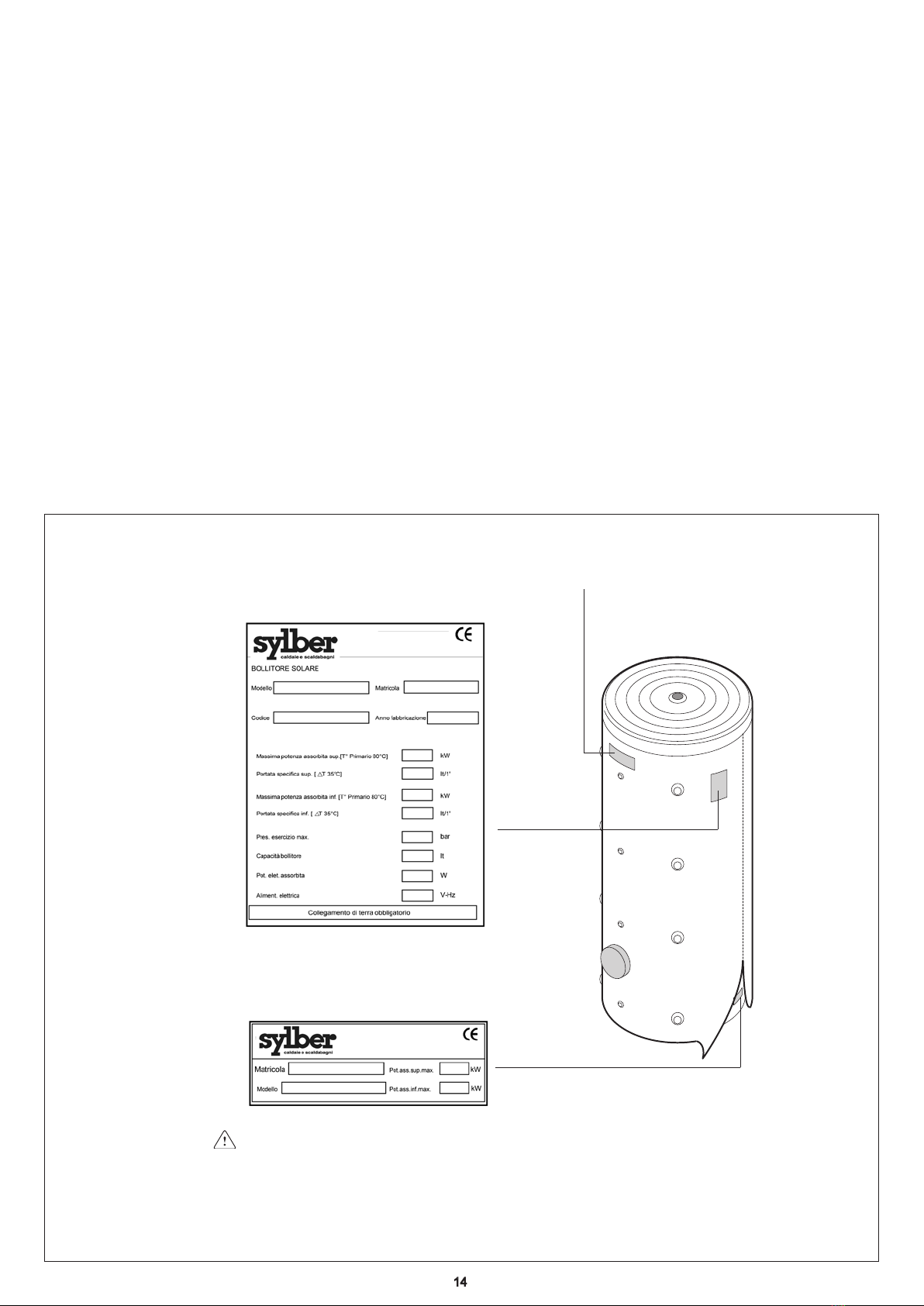

Gli accumuli solari SILOS sono identificabili attraverso le seguenti targhette (per i modelli SILOS 2000 - 3000 - 5000 sono da applicare
a cura dell’installatore dopo il montaggio della coibentazione, vedere pag. 10):
La manomissione, l’asportazione, la mancanza delle targhette di identificazione o
quant’altro non permetta la sicura identificazione del prodotto, rende difficoltosa
qualsiasi operazione di installazione e manutenzione.
– Targhetta Tecnica
Riporta i dati tecnici e prestazionali dell’accumulo.
– Targhetta Prodotto
Riporta il nome del prodotto.
– Targhetta Matricola
Riporta il numero di matricola, il modello, la potenza
assorbita e la capacità.
Descrizione dell’apparecchio
Identificazione

5
1
A
B
C
D
E
F
2
4
3
3
78
1 2
A
B
C
D
3
3
3
3
3
3
4
4
4
6
5
3
3
3
3
3
3
3
3
4
4
4
4
79
1 - Isolamento in poliuretano
morbido (100 mm)
2 - Attacco sfiato/mandata (Ø1"1/4F)
3 - Attacchi mandate/ritorni (Ø 1”1/2F)
4 - Pozzetti sonde (Ø 1/2"F)
5 - Attacco mandata collettore (Ø 1”F)
6 - Attacco ritorno collettore (Ø 1”F)
7 - Serbatoio
8 - Serpentino
Modelli SILOS 300 M - 500 M - 1000 M e 1500 M
Modelli SILOS 2000 - 3000 - 5000
1 - Isolamento in poliuretano
morbido (100 mm)
2 - Attacco sfiato/mandata (Ø 1"1/4F)
3 - Attacchi mandate/ritorni (Ø 1”1/2F)
4 - Pozzetti sonde (Ø 1/2"F)
7 - Serbatoio
9 - Flangia per ispezione
Struttura
SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
A 215 330 280 390 mm
B 595 710 805 850 mm
C 975 1090 1335 1310 mm
D 1355 1470 1860 1770 mm
E 215 330 280 390 mm
F 815 930 990 1290 mm
SILOS
2000
SILOS
3000
SILOS
5000
A 390 390 465 mm
B 950 1020 1095 mm
C 1510 1650 1725 mm
D 2070 2280 2355 mm

6
Perdite di carico SERPENTINO (solo per i modelli SILOS 300 M -500 M -1000 M -1500 M)
0 12345
PERDITA DI CARICO (mbar)
PORTATA (m
3
/h)
650
600
550
500
450
400
350
300
250
200
150
100
50
0
STOR 1000 M
STOR 1500 M
Dati tecnici
Perdite di carico
DESCRIZIONE SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
SILOS
2000
SILOS
3000
SILOS
5000
Tipo accumulo non vetrificato
Disposizione accumulo Verticale
Disposizione scambiatore Verticale Verticale Verticale Verticale - - -
Diametro esterno completo di isolamento 700 850 990 1200 1300 1450 1800 mm
Altezza completa di isolamento 1635 1775 2190 2165 2480 2720 2870 mm
Spessore isolamento 100 mm
Diametro flangia (esterno/interno) - - - - 290/220 290/220 290/220 mm
Diametro pozzetti porta sonde 8 mm
Contenuto acqua serpentino 10,4 10,4 14,6 21,6 - - - l
Superficie di scambio serpentino 1,8 1,8 2,6 3,8 - - - m2
Potenza assorbita serpentino (*) 43 45 68 99 - - - kW
Produzione di acqua calda riscaldamento (*)
1100 1100 1700 2400 - - - l/h
Portata necessaria al serpentino (*)
1,9 1,9 2,9 4,2 - - - m3/h
Pressione massima di esercizio accumulo
3 bar
Temperatura massima di esercizio accumulo
99 °C
Pressione massima di esercizio serpentino
6 6 6 6 - - - bar
Temperatura massima di esercizio serpentino
99 °C
Perdite di calore (**) 1,64 2,20 2,97 3,90 4,78 5,88 7,98
kWh/24h
Peso netto con isolamento 115 140 225 285 345 415 570 kg
Volume utile 270 476 920 1410 2010 2959 5055 l
Dispersione 93 126 203 249 305 344 646 W
2,232 3,024 4,872 5,976 7,32 8,256 15,504 kW/24h
Classe di isolamento C D - - - - -
Tipo di isolamento Soft PU shells
SILOS
SILOS
SILOS
SILOS
(*) In accordo alla DIN 4708, per ottenere una produzione di acqua calda riscaldamento con ΔT 20°C (80°/60°C) sul serpentino, occorre rispettare i valori di potenza
assorbita e portata necessaria al serpentino riportati in tabella.
(**) Con temperatura ambiente 20°C e temperatura media accumulo 60°C.

7
Perdite di carico KIT SERPENTINO SCAMBIATORE (solo per i modelli SILOS 2000 - 3000 - 5000)
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
7500
8000
012345
PERDITA DI CARICO (mbar)
PORTATA (m
3
/h)
Ø
H
Ø
H
Modelli SILOS 300 M - 500 M -
1000 M e 1500 M
Modelli SILOS 2000 - 3000 - 5000
Dimensioni e peso
SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
SILOS
2000 M
SILOS
3000 M
SILOS
5000 M
H - Altezza 1635 1775 2190 2165 2480 2720 2870 mm
Ø - Diametro 700 850 990 1200 1300 1450 1800 mm
Peso netto con isolamento 115 140 225 285 345 415 570 kg

8
Gli accumuli solari SILOS 300 M - 500 M - 1000 M e 1500 M
vengono forniti in collo unico, protetti da un sacco di nylon e posti
su pallet in legno.
Gli accumuli solari SILOS 2000 - 3000 - 5000 vengono forniti in
due colli distinti:
- il primo collo è costituito dal serbatoio verniciato, protetto da un
sacco in nylon e posto su pallet in legno. Il serbatoio è completo
di 4 pozzetti porta-sonde già montati negli appositi manicotti
(tutti gli altri manicotti sono dotati di tappo di protezione). La
controflangia è già imbullonata sulla flangia del serbatoio e
dotata di relativa guarnizione.
- il secondo collo, protetto anch'esso da un sacco in nylon, è
composto dalla coibentazione in poliuretano dotata dell’elegan-
te rivestimento esterno, dagli anelli di rivestimento esterno dei
manicotti, dal coperchio termoformato, dal coperchio copriflan-
gia, le targhette di identificazione e la documentazione.
Inserito in una busta di plastica posizionata all'interno dell'imballo viene fornito il seguente materiale:
- Libretto di istruzione
- Targhetta dati tecnici
- Etichetta con codice a barre
- Certificato di prova idraulica
Il libretto di istruzione è parte integrante dell’accumulo e quindi si raccomanda di leggerlo e di conservarlo con cura.
SILOS 300 M - 500 M - 1000 M - 1500 M
SILOS 2000 - 3000 - 5000
Ricevimento del prodotto

9
La movimentazione dell’accumulo si effettua con attrezzature
adeguate al peso dell'apparecchio.
Per separare l'accumulo dal pallet, tagliare le reggette (1). Nei
modelli SILOS 300 M - 500 M - 1000 M e 1500 M esse si trovano
sotto l'isolamento in corrispondenza delle cerniere.
Per sollevare gli accumuli è previsto un tappo (2) con un foro in
cui inserire un golfare di sollevamento (Ø 10 mm) adeguato al
peso del serbatoio.
Per sollevare gli accumuli SILOS 2000 - 3000 - 5000, dopo aver
separato la coibentazione, legare con una corda adeguata al
peso la parte alta dell’accumulo e sollevarlo con attenzione.
Utilizzare adeguate protezioni antinfortunistiche.
È vietato disperdere e lasciare alla portata dei bambini il
materiale dell’imballo in quanto può essere potenziale fonte
di pericolo.
Gli accumuli solari SILOS possono essere installati in tutti i locali in cui non è richiesto un grado di protezione elettrica dell’apparecchio
superiore a IP X0D.
Il locale di installazione deve essere asciutto per prevenire la formazione di ruggine.
Mantenere le distanze minime per la manutenzione e il montaggio.
Quando gli accumuli solari SILOS vengono installati su impianti vecchi o da rimodernare, verificare che:
- L'installazione sia corredata degli organi di sicurezza e di controllo nel rispetto delle norme specifiche
- L’impianto sia lavato, pulito da fanghi, da incrostazioni, disaerato e siano state verificate le tenute idrauliche.
1
2
1
1
Movimentazione
SILOS 2000 - 3000 - 5000
Locale d’installazione dell’accumulo
Installazione su impianti vecchi o da rimodernare
SILOS 300 M - 500 M - 1000 M - 1500 M

10
Una volta posizionato il serbatoio nella posizione prevista all’in-
terno del locale di installazione, è possibile procedere con il
montaggio della coibentazione e degli elementi di completamento
dell’accumulo.
Per far ciò:
- Liberare tutto il materiale fornito nel secondo collo
- Avvolgere il serbatoio con la coibentazione (1) rispettando l’an-
damento dei fori già presenti sulla parte interna della coibenta-
zione e bloccarla con la apposite cerniere lampo (2) presenti
agli estremi
- Forare la coibentazione in corrispondenza dei fori per gli attac-
chi ed applicare gli anelli di rivestimento (3).
- Applicare il coperchio copriflangia (4).
- Applicare infine la parte superiore (5) della coibentazione e
coprirla a sua volta con il coperchio (6).
Completato il montaggio applicare la targhetta matricola, la
targhetta dati tecnici e la targa prodotto che permettono una
sicura identificazione dell’accumulo (vedere posizioni a pag.
4).
1
1
2
2
2
3
5
6
4
Montaggio della coibentazione (SILOS 2000 - 3000 - 5000)

11
Prima di effettuare l’avviamento ed il collaudo funzionale dell’ac-
cumulo è indispensabile controllare che:
- I rubinetti dell’acqua di alimentazione del circuito acqua calda
non sanitaria siano aperti
- Gli eventuali allacciamenti idraulici alla caldaia abbinata e al
gruppo idraulico dell'impianto solare siano eseguiti correttamen-
te
- Sia stata eseguita correttamente la procedura di lavaggio e
riempimento dell'eventuale circuito solare con la miscela acqua-
glicole, e la contemporanea disareazione dell' impianto.
La manutenzione periodica, essenziale per la sicurezza, il rendimento e la durata dell’accumulo solare, consente di ridurre i consumi e
di mantenere il prodotto affidabile nel tempo. Ricordiamo che la manutenzione dell’accumulo può essere effettuata dal Servizio Tecnico
di Assistenza SYLBER oppure da personale professionalmente qualificato e deve avere almeno frequenza annuale.
Prima di effettuare qualunque operazione di manutenzione:
- Togliere l'alimentazione elettrica agli eventuali componenti del
circuito idraulico e al generatore abbinato, posizionando l'inter-
ruttore generale dell'impianto e quello principale del quadro di
comando su "spento"
- Chiudere i dispositivi di intercettazione dell'impianto acqua
calda non sanitaria
- Svuotare l'accumulo, ovvero il circuito secondario dell'accumulo
nel caso sia presente il circuito primario.
ESTERNA
La pulizia del rivestimento dell’accumulo deve essere effettuata con panni inumiditi con acqua e sapone. Nel caso di macchie tenaci
inumidire il panno con miscela al 50% di acqua ed alcool denaturato o con prodotti specifici. Terminata la pulizia asciugare l’accumulo.
Non usare prodotti abrasivi, benzina o trielina.
INTERNA
(solo per i modelli SILOS 2000 - 3000 - 5000)
- Svitare con una chiave i bulloni di fissaggio alla flangia ed estrarre la controflangia unitamente alla sua guarnizione
- Pulire le superfici interne ed asportare i residui attraverso l'apertura.
Completate le operazioni di pulizia rimontare tutti i componenti operando in maniera inversa a quanto descritto.
Stringere i bulloni di fissaggio della flangia con sistema “a croce” per esercitare una pressione uniformemente distribuita sulla
guarnizione.
- Caricare il circuito dell’accumulo e verificare la tenuta della guarnizioni.
- Effettuare una verifica prestazionale.
Preparazione alla prima messa in servizio
Manutenzione
Pulizia dell’accumulo e smontaggio dei componenti interni

12
Range
Contents
The following symbols are used in this manual:
CAUTION! = Indicates actions that require caution and adequate preparation
STOP! = Identies actions that you MUST NOT do.
EN
Dear Installer,
Thank you for choosing a SILOS solar storage tank. You have purchased a modern, quality product that is designed to give dependable
and safe service and to provide comfort for many years to come. Arrange for the storage tank to be serviced regularly by an authorised
SYLBER Technical Assistance Centre. Their personnel are specially trained to keep your storage tank efcient and cheap to run. Tech-
nical Assistance Centres also stock any original spare parts that might be required.
This instruction manual contains important instructions and precautions that must be observed to ensure the trouble-free installation and
efcient functioning of your SILOS solar storage tank.
Please accept our renewed thanks for your purchase.
SYLBER
GENERAL
Safety precautions page 13
General safety information " 13
Product description " 14
Identication " 14
Design " 15
Technical specications " 16
Pressure drops " 16
Dimensions and weight " 17
INSTALLATION
Unpacking the product page 18
Handling " 19
Place of installation " 19
Installation in older systems and systems requiring modernisation " 19
Fitting the insulation " 20
Preparing for initial start-up " 21
TECHNICAL ASSISTANCE
Maintenance page 21
Cleaning and removing internal components " 21
MODELLO CODICE
SILOS 300 M 20055209
SILOS 500 M 20055210
SILOS 1000 M 20001401
SILOS 1500 M 20001402
SILOS 2000 20001403
SILOS 3000 20001404
SILOS 5000 20001405

13
Safety precautions
General safety information
As soon as you open the packaging, check immediately that
the contents are all present and undamaged. Contact the
SYLBER reseller from whom you purchased the product if
you notice any problems.
This SILOS solar storage tank must be installed by a qualied
installer according to Law 46 of the 5th March 1990. On com-
pletion of the installation, the installer must issue the owner
with a declaration of conformity conrming that the installation
has been completed to the highest standards in compliance
with the instructions provided by SYLBER in this instruction
manual, and that it conforms to all applicable laws and stan-
dards.
This SILOS solar storage tank must only be used for the
purpose specied by SYLBER and for which it is designed.
SYLBER declines all responsibility, contractual or other, for
damage to property or injury to persons or animals caused by
improper installation, adjustment, maintenance or use.
If you notice any water leaking from the tank, disconnect it im-
mediately from the mains electricity supply, shut off the water
supply, and notify your SYLBER Technical Assistance Centre
or a qualied technician immediately.
This storage tank must be serviced at least once a year.
If the solar storage tank is not going to be used for an exten-
ded period of time, prepare it for shutdown as follows:
- Turn the system’s main power switch OFF.
- Drain the solar heating circuit, if connected, and the heating
system.
- Close the shut-off cocks for the water circuit.
- Shut down the boiler as instructed in its own manual.
If the storage tank is used as part of a solar heating system,
you will need to pre-mix separately purchased anti-freeze
(propylene glycol) with water in a percentage varying from
30% to 50% as instructed in the relevant SYLBER installation
and maintenance manual.
Only ll the solar heating system with water and glycol premi-
xed in the percentages specied in the SYLBER installation
and maintenance manual.
This instruction manual is an integral part of the storage tank.
It must be kept safe and must ALWAYS accompany the ap-
pliance, even if it is sold to another owner or transferred to
another user or to another installation. If you damage or lose
this manual, order a replacement immediately from your local
SYLBER Technical Assistance Centre.
The operation of any appliance that uses electrical power and water demands that a number of fundamental safety precautions be re-
spected. In particular:
Do not allow children or inrm persons to operate the storage
tank unsupervised.
Do not touch the storage tank when barefoot or wet.
Never clean or service the storage tank without rst discon-
necting it from the mains electricity supply by turning the main
power switch and the control panel switch OFF.
Do not interfere with any control devices without specic au-
thorisation and instructions from the manufacturer.
Never pull, disconnect, or twist the electrical cables coming
from the appliance even if it is disconnected from the mains
electricity supply.
Do not expose the storage tank to the elements.
It is not designed for use outdoors.
Do not leave packaging material within the reach of children,
since it can become a potential hazard.
If the pressure in the solar heating circuit drops, do not top up
with water alone, since this increases the risk of damage from
freezing.
Do not use connections or safety devices or ttings (expan-
sion vessels, pipes, insulation) that are not specically desig-
ned and tested for use in solar heating installations.

14
SILOS solar storage tanks are identified by three plates. (On models SILOS 2000 - 3000 - 5000 these must be applied by the installer
after the insulation has been fitted, see page 20).
If these plates or any other means of clearly identifying the product are defaced,
removed or lost, proper installation and servicing may be rendered difficult.
Data plate
This lists the technical specifications and performance of the product.
Product identification plate
This bears the name of the product.
Serial number plate
This specifies the serial number, model, consumption
and capacity.
Product description
Identification
SILOS solar storage tanks are specically designed for integration
in central heating systems (not for DHW use).
The most important technical features of these storage tanks are:
- The tank and coils (SILOS 300 M, 500 M, 1000 M and 1500 M
models only) are specially designed and shaped for optimum
performance in terms of stratication, heat exchange and reple-
nishment times.
- Water ttings are available at different heights, permitting diffe-
rent hot water generators to be used without reducing the strati-
cation effect.
- CFC-free polyurethane insulation and an elegant external coa-
ting reduce heat loss and improve efciency.
- A ange is provided for easy cleaning and to allow an extra heat
exchanger to be added (SILOS 2000 - 3000 - 5000 models only).
SILOS storage tanks can be connected to a special solar controller
and can be integrated in solar heating systems in which Sylber
boilers or water heaters serve as auxiliary heat generators. A heat
exchanger for installation on the ange is available separately for
the
SILOS 2000 - 3000 - 5000 model.

15
1
A
B
C
D
E
F
2
4
3
3
78
1 2
A
B
C
D
3
3
3
3
3
3
4
4
4
6
5
3
3
3
3
3
3
3
3
4
4
4
4
79
1 - Soft polyurethane insulation (100 mm)
2 - Vent/outlet fitting (Ø1"1/4F)
3 - Outlet/return fittings (Ø 1”1/2F)
4 - Probe wells (Ø 1/2"F)
5 - Collector outlet fitting (Ø 1" F)
6 - Collector return fitting (Ø 1" F)
7 - Tank
8 - Coil
SILOS 300 M - 500 M - 1000 M and 1500 M models
SILOS 2000 - 3000 - 5000 models
1 - Soft polyurethane insulation (100 mm)
2 - Vent/outlet fitting (Ø 1"1/4F)
3 - Outlet/return fittings (Ø 1”1/2F)
4 - Probe wells (Ø 1/2"F)
7 - Tank
9 - Tank inspection flange
Design
SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
A 215 330 280 390 mm
B 595 710 805 850 mm
C 975 1090 1335 1310 mm
D 1355 1470 1860 1770 mm
E 215 330 280 390 mm
F 815 930 990 1290 mm
SILOS
2000
SILOS
3000
SILOS
5000
A 390 390 465 mm
B 950 1020 1095 mm
C 1510 1650 1725 mm
D 2070 2280 2355 mm

16
COIL PRESSURE DROP (SILOS 300 M -500 M -1000 M -1500 M MODELS ONLY)
0 12345
PERDITA DI CARICO (mbar)
PORTATA (m
3
/h)
650
600
550
500
450
400
350
300
250
200
150
100
50
0
STOR 1000 M
STOR 1500 M
Technical specifications
Pressure drops
DESCRIPTION SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
SILOS
2000
SILOS
3000
SILOS
5000
Storage tank type non vitrified
Tank layout Vertical
Heat exchanger layout Vertical Vertical Vertical Vertical - - -
Storage tank capacity 283 489 1000 1449 2054 2960 5055 l
External diameter with insulation 700 850 990 1200 1300 1450 1800 mm
Height with insulation 1635 1775 2190 2165 2480 2720 2870 mm
Insulation thickness 100 mm
Flange diameter (external/internal) - - - - 290/220 290/220 290/220 mm
Probe well diameter 8 mm
Coil water capacity 10,4 10,4 14,6 21,6 - - - l
Coil heat exchange surface area 1,8 1,8 2,6 3,8 - - - m2
Power absorbed by coil (*) 43 45 68 99 - - - kW
Heating hot water production (*) 1100 1100 1700 2400 - - - l/h
Necessary capacity heat - exchanger (*) 1,9 1,9 2,9 4,2 - - - m3/h
Maximum working pressure of storage tank 3 bar
Maximum working temperature of storage tank 99 °C
Maximum working pressure of coil 6 6 6 6 - - - bar
Maximum working temperature of coil 99 °C
Heat loss (**) 1,64 2,20 2,97 3,90 4,78 5,88 7,98
kWh/24h
Net weight with insulation 115 140 225 285 345 415 570 kg
Useful volume 270 476 920 1410 2010 2959 5055 l
Dispersion 93 126 203 249 305 344 646 W
2,232 3,024 4,872 5,976 7,32 8,256 15,504 kW/24h
Insulation class C D - - - - -
Insulation type Soft PU shells
PRESSURE DROP (mbar)
FLOW RATE (m3/h)
(*) According to DIN 4708, to get domestic hot water with ΔT 20°C (80°/60°C) on the heat-exchanger, please observe the values showed in the datasheet concerning absorbed
power and necessary capacity heat-exchanger.
(**) With room temperature 20°C and tank medium temperature 60°C.
SILOS 1500 M
SILOS 1000 M
SILOS 300 M
SILOS 500 M

17
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
7500
8000
012345
PERDITA DI CARICO (mbar)
PORTATA (m
3
/h)
Ø
H
Ø
H
SILOS 300 M - 500 M - 1000 M
e 1500 M models
SILOS 2000 - 3000 - 5000 models
Dimensions and weight
SILOS
300 M
SILOS
500 M
SILOS
1000 M
SILOS
1500 M
SILOS
2000 M
SILOS
3000 M
SILOS
5000 M
H - Height 1635 1775 2190 2165 2480 2720 2870 mm
Ø - Diameter 700 850 990 1200 1300 1450 1800 mm
Net weight with insulation 115 140 225 285 345 415 570 kg
Heat exchanger coil KIT PRESSURE DROP ( SILOS 2000 - 3000 - 5000 models only)
PRESSURE DROP (mbar)
FLOW RATE (m3/h)

18
SILOS 300 M - 500 M - 1000 M e 1500 M solar storage tanks
are delivered in a single package, protected by a plastic bag and
supported by a wooden pallet.
SILOS 2000 - 3000 - 5000 solar storage tanks are delivered in
two separate packages:
- The first contains the painted tank, protected by a plastic bag
and supported on a wooden pallet. The tank is complete with
four probe wells fitted in special sleeves. (All other sleeves are
covered with protective caps.) The counter-flange comes ready
bolted to the tank’s flange and fitted with a seal.
- The second package contains another plastic bag with the
elegantly finished polyurethane insulation, fitting sleeves for
the insulation, thermoformed cover, flange cover, identification
plates and documentation.
The following items are delivered in a plastic bag inside the packaging:
- instruction manual
- data plate and label with bar code
- spare parts catalogue
- hydraulic test certificate
The instruction manual is an integral part of the solar storage tank. Once located, read it thoroughly and keep it safe.
SILOS 300 M - 500 M - 1000 M - 1500 M
SILOS 2000 - 3000 - 5000
Unpacking the product

19
SILOS solar storage tanks can be installed in any room where there is no specific requirement for an electrical protection rating higher
than IP X0D.
The room where the appliance is installed must, however, be dry to prevent the formation of rust.
Respect the minimum specified installation distances to ensure correct installation and access for maintenance
When installing SILOS solar storage tanks in old systems or systems requiring modernisation, always perform the following checks:
- Make sure that the system is fitted with safety and control devices in accordance with applicable legislation and standards.
- Make sure that the system has been flushed out to remove all sludge and lime scale, and has been vented and seal tested.
1
2
1
1
Handling
SILOS 2000 - 3000 - 5000
Place of installation
Installation in older systems and systems requiring modernisation
SILOS 300 M - 500 M - 1000 M - 1500 M
Make sure that any lifting equipment is of adequate capacity to lift
and move the storage tank.
Cut the straps (1) to remove the tank from the pallet.
On SILOS 300 M - 500 M - 1000 M e 1500 M models the straps are
located under the insulation at the hinges.
The storage tanks are tted with a plug (2) into which you can
screw a lifting eyebolt (Ø 10 mm). Make sure that the eyebolt is
strong enough to lift the weight of the tank.
To lift SILOS 2000 - 3000 - 5000 storage tanks, rst remove the
insulation, then attach a rope of adequate strength to the top of the
tank before proceeding to lift with great care.
Wear suitable personal protective equipment and use suita-
ble safety devices.
Do not leave packaging material within the reach of children,
since it can become a potential hazard.

20
1
1
2
2
2
3
5
6
4
Fitting the insulation (SILOS 2000 - 3000 - 5000)
Once the storage tank is correctly positioned inside the room whe-
re it is to be installed, proceed to t the insulation and the accesso-
ries to complete the tank.
Proceed as follows:
- Unpack all the material from the second package.
- Wrap the insulation (1) around the storage tank, carefully lining
up the ttings with the holes on the inside of the insulation. Se-
cure the insulation in place with the zips (2) at the edges of the
two sections.
- Perforate the insulation at the ttings and t the insulation slee-
ves (3).
- Fit the ange cover (4).
- Finally, t the insulation top panel (5) and cover it with the cover
(6).
With all the insulation in place, apply the serial number plate,
data plate and product identication plate to ensure that the
storage tank can be accurately identied (see the plate posi-
tions on page 14).
