Takstar HI1200 User manual

METAL DIAPHRAGM
IN-EAR EARPHONE
金属膜入耳式耳塞
HI1200
广东省电声工程技术研究开发中心
广东得胜电子有限公司制造
产品名称: HI 1200金属膜入耳式耳塞
公司地址: 广东省惠州市博罗县龙溪镇富康一路 号
电话: 400 6828 333 传真: [phone]
邮箱: [email protected] 邮编: 516121 网址: www.takstar.com
2
Designed & Manufactured by:
Guangdong Takstar Electronic Co., Ltd.
Address:
International Sales: Tel: [phone]
Email: [email protected] Website: www.takstar.com
No.2 Fu Kang Yi Rd., Longxi
Boluo Huizhou, Guangdong 516121 China
得胜科声系列中国总代理:
地址: 惠州市惠城区江北26号小区盛丰商务大厦1111
电话: [phone] 传真: [phone]
邮箱: [email protected] 网址: www.ingping.com

单元类型：动圈式
单元直径：8mm
单元阻抗：20Ω±30%
频率响应：10Hz～20kHz
灵 敏 度：95±3dB at 1kHz
峰值功率：30mW
额定功率：15mW
耳机线：Y型线总长1.4m
接驳插头：3.5四极镀金插头
产品净重：12.5g(不含包装）
技术参数
HI1200 金属膜入耳式耳塞
01

HI1200 金属膜入耳式耳塞 产品特性
木质音腔具有良好的声学特性，演绎醇和自然的人声
高清语音线控麦克风带来畅快的通话体验
搭配精致便捷袋，随身携带更加方便
HI1200 金属膜入耳式耳塞 产品特性
驱动单元采用金属振膜，带来精致、细腻的声音细节
人体工程学设计，佩戴舒适、稳固
附送柔软高回弹大号和小号尺寸耳套，适合不同人群佩戴
03
02

耳套6对
标准配置
便携袋1个
HI 1200耳机1副
HI1200 金属膜入耳式耳塞
04 05
HI1200 金属膜入耳式耳塞 操作说明
对iphone有效的操作：
·按一下按钮播放/暂停连接
iPhone产品的曲目；
·按两下按钮调到下一首曲目；
·按三下按钮调到上一个曲目；
·长时间按住按钮开启“Voicer”
功能（如果可用）；
·轻按一下松开可用接听来电，
按住两秒钟可拒绝来电（松开
时会发出两声低沉的嘟声，确
认您已拒绝通话）；
麦克风（背面）
一键式多功能按钮

0706
操作说明
HI1200 金属膜入耳式耳塞
CTIA接口线路图
麦克风
GND接地
左声道L
右声道R
注意：
·本耳机只适用于CTIA接口（包括iPod、iPhone、iPad),请在购买前查阅
手机说明书或咨询手机厂商，以确认您的手机接口标准；
·按键功能可能会因智能手机功能而异，或是否可应用于其它Android手机，
视智能手机的型号而定；
·“Voicer”功能是否可用视iPhone及其软件版本而定；
兼容机型
HI1200 金属膜入耳式耳塞
兼容多种智能手机，
iphone(全系列）
小米(全系列）
魅族(全系列）
SONY(全系列）
LG(全系列）
HTC官方产品
iphone、Android部分机型：
三星（部分机型）
摩托罗拉部分机型（ME865）
联想W101
诺基亚Lumia和WP7系列
华为（C8812/U9200）
亿通T900等

09
08
HI1200 金属膜入耳式耳塞 正确使用方法
1. 耳机与设备连接时，注意要插到位，以免接触不良使声音断续或无声
2. 为了保护您的听力，请勿长时间使用高音量听音乐，这可能会损坏您的听力
3. 选择音量时记得从小到大调节，让耳朵慢慢适应音量，不要一下就调大声，
这样对耳朵伤害很大
4. 不要通过增大音量来抵御周围环境的噪音：如坐公车、地铁、喧闹的大街，
在噪声中听音乐损伤听力，这时候的声音通常在70-80分贝左右，而需要
将声音调 能听到，很容易就超过100分贝，不知不觉对耳朵造成
严重伤害
大才
1. 用耳机听音乐时，音量应从小逐步到大，不要突然使音量很大，以免损坏
耳机
2. 耳机在放置时要避免和强磁体接触，以免使耳机的恒磁体去磁，使耳机的
灵敏度降低而影响耳机音色
3. 请妥善保管好耳机，避免跌落或碰撞，造成损坏
4. 耳机的插头应与插孔的大小直径及长度相称，并且耳机应尽量插在设备 (如
调音台、功放、电脑等)提供的耳机专用插孔上，不要插错，以免损坏耳机
保养及维护
HI1200 金属膜入耳式耳塞

1110
注意事项
注意
·HI 1200的额定功率为15mW，请不要超
负荷使用，以免造成耳机损坏 禁止
危险
驾驶汽车、骑自行车或马路上行走时，请
勿使用耳机，否则容易导致交通意外
·禁止
警告 禁止拆卸
执行
禁止
·请勿擅自拆开耳机或更改其内部结构，以
防止故障发生
·请将耳机放在儿童接触不到的安全地方，
以防发生危险
·请勿用力拉扯耳机线，以免出现断裂现象
HI1200 金属膜入耳式耳塞 Specification
Transducer Principle: Dynamic
Driver Diameter: 8mm
Impedance: 20Ω±30%
Frequency Response: 10Hz～20kHz
Sensitivity: 95±3dB at 1kHz
Max. Input Power: 30mW
Rated Power: 15mW
Cable: 1.4m, Y Type
Adaptor Plug: 3.5mm, 4 pole gold-plated
Net Weight: 12.5g(w/o package)

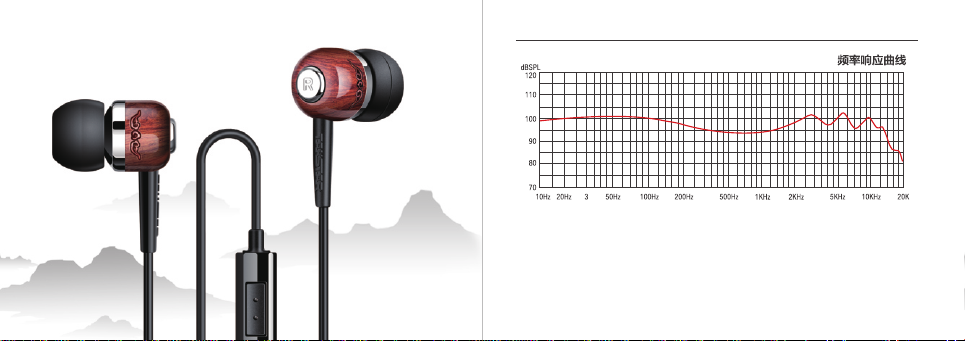

Frequency Response Graph
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE

Features
Wooden structure with superior acoustic characteristics for
pure and natural sound reproduction
Clear microphone line control ensures a wonderful call
experience
Provided with exquisite portable leather bag for more
convenient carrying
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE Features
Metal diaphragm driver features exquisite and detailed sound
performance
Excellent ergonomic design for fit and comfortable wearing
Provided with 6 kinds of soft rubber ear pads for different
people
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE
1312

Product Content
Ear pads
/ 6 pairs
HI 1200 earphone
/ 1pc
Leather portable bag
/ 1pc
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE Operating Instruction
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE
Operating instruction when working
with iPhone:
·Press the button to play/pause the iPhone
music
·Press the button twice for next song
·Press the button three times for previous
song
·Long press the button to turn on the
“Voicer” function (if applicable)
·Press the button slightly and release to
receive the incoming call, press for 2
seconds to reject the incoming call,
(two“du”sound can be heard when
releasing the button, which means the
rejection succeeds)
1514
Microphone
(rear side)
Multifunctional
button

17
16
CTIA Circuit Diagram
Microphone
Left channel
Right channel
GND ground
Notice:
·The headphone is designed for CTIA interface including iPod，iPhone，iPad,
please refer to the user manual of smartphone or consult with the manufacturer
to make sure the smartphone interface before purchasing
·The button function varies from different smartphones, whether it can be used or
not for other Android smartphones depends on its model no.
·Whether the“Voicer”function can be used or not depends on the version of
iPhone and its software version
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE
Compatible with various smartphones：iPhone，Android (popular models)
iPhone(all models)
MI(all models)
MEIZU(all models)
SONY(all models)
LG(all models)
HTC(official products)
SAMSUNG(some models)
MOTOROLA(ME865)
LENOVO(W101)
NOKIA(Lumia & WP7 series)
HUAWEI(C8812/U9200)
ETON(T900)
Compatible Models
Notice
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE

19
18
Operating Instruction
1. Well connect the earphone and the device to avoid poor contact which will cause
no sound or staccato
2. To protect your hearing, do not listen to the music at high volume for a long time,
this may damage your hearing
3. Volume adjusting should from low to high to enable the ears to adapt to the
volume, it will harm your ears if the volume is too high suddenly
4. Do not exclude the ambient noise by increasing the headphone volume such as
in a bus, subway, noisy street, etc, it is about 70-80dB under such environment
and you need to increase the volume to 100dB so that you can hear, thus will
seriously harm your ears
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE Maintenance
1. Adjust the volume from low to high when listening to the music, sudden loud
volume will damage the earphone
2. Earphone is not allowed to contact with strong magnetism, otherwise the
permanent magnet will lose its magnetism, thus will reduce the earphone
sensitivity and affect the sound quality
3. Avoid dropping or hitting the earphone
4. The diameter and length of the earphone connector should match with the port
of the socket, the connector should be inserted into the earphone socket of the
devices such as mixer console, amplifier, PC, etc. Misplug may cause damage
to the earphone
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE

20
1. 本单为保修凭证，
用户妥善保管，如有
丢失，恕不退换。
2. 保修期限自购买之
日起十二个月内。
3. 除了不可抗力事件
损坏外，由本公司负
责免费维修。
4. 如属保管不善或使
用不当造成事故的，
维修点将酌情收费。
5. 擅自拆卸维修者，
不予保修。
6. 以上保修条款仅限
于中国市场适用。
注意事项：
产品服务保证书
广东得胜电子有限公司 电话：400-6828-333
地址：广东省惠州市博罗县龙溪镇龙桥大道得胜工业园
维修员签名 日期
维修记录栏
(由维修员填写)
Caution
DANGER
Prohibited
CAUTION
Prohibited
·The rated power of HI 1200 is 15mW, do not
use with exceeded power to avoid damage
Prohibited
Disassembly
Prohibited
Compulsorily
·Do not pull the cable strongly to avoid cable
broken
WARNING
·Do not use the earphone when driving, riding
a bike or walking to avoid an accident
· Do not dismantle or restructure the earphone
to avoid malfunction
· Keep the earphone out of the reach of
children to avoid danger
HI1200 METAL DIAPHRAGM IN-EAR EARPHONE
姓名: 电话:
地址: 商品:
型号: 购买日期: 年 月 日
