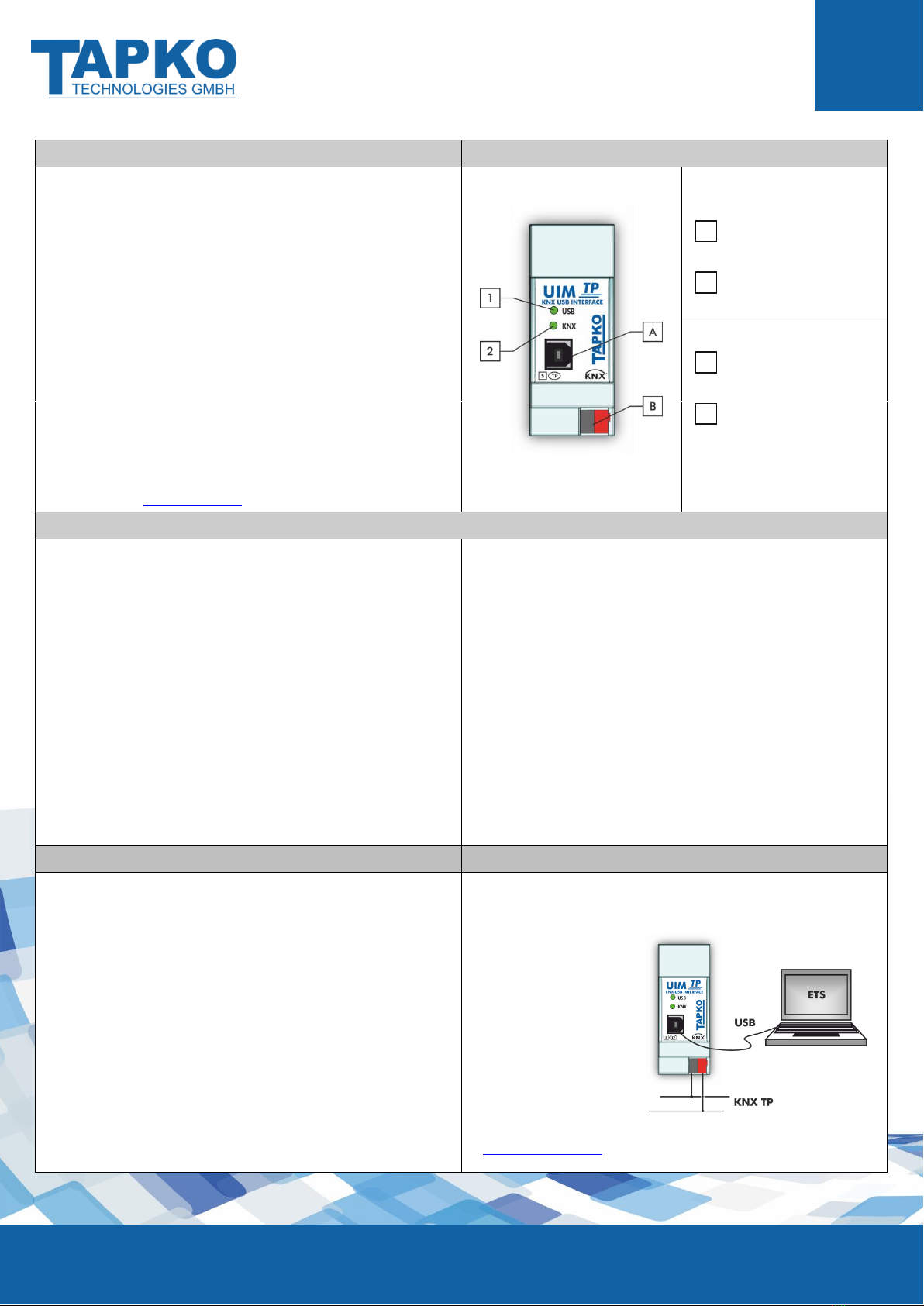

TAPKO UIMtp User manual

Operating Instructions
UIMtp
Release version/date: R1.2 / March 2019
© 2001-2019 TAPKO Technologies GmbH
Im Gewerbepark A15, 93059 Regensburg, Germany
Details, modifications and corrections may be subject to change without notice. TAPKO gives no warranty for the accuracy of the document. All rights reserved.
Product description
Connectors, buttons and LEDs description
The KNX USB interface UIMtp provides a bi-directional connection to
the KNX TP bus system. PCs can be connected via USB. USB and bus
system are galvanically isolated. UIMtp is supplied by USB. No external
power supply is necessary.
With the possibility to address all bus devices, network configurations
become less time-consuming. For the devices connected to KNX, UIMtp
provides:
Commissioning
Addressing
Configuring
Visualization
Protocol
Diagnostic operations
UIMtp supports USB suspend mode. Communication protocol used for
communication between interface and host is the flexible “cEMI”
protocol. The connection between KNX and a PC with standard software
(like ETS, EITT; also in Raw Frame operating mode) or other software is
handled by the Falcon driver. Extended Frames and long messages with
up to 220 byte APDU length are supported.
Requirements of Directives EMC, RoHS and LVD are met. Standards for
residential, commercial, and industrial environments are fulfilled. The
full text of the EU declaration of conformity is available at the following
internet address: www.tapko.de/ce
USB connector
KNX TP connector
State USB
green: USB connection OK
(blinking indicates telegram traffic)
red: USB Suspend Mode
Bus state KNX TP
green: KNX TP line OK
(blinking indicates telegram traffic)
Technical specifications
Power input
Power supply:
Current consumption:
Housing
Dimensions (HxWxD):
Mounting (IEC60715):
Width in space units:
KNX bus connection:
IP connector:
Weight:
Environmental conditions
Operating temperature:
Storage temperature:
Ambient humidity:
21…30 V DC SELV
USB, 5 V DC
< 5 mA (KNX TP)
< 20 mA (USB)
90 x 36 x 71 mm
35 mm top-hat rail (TH35)
2 modules at 18 mm
KNX connector (red/black)
USB2.0 (Type B, female)
62 g
-5…45 °C
-20...60 °C
5…93 % (non-condensing)
Electrical safety
Pollution degree (IEC60664):
Protection type (IEC60529):
Protection class (IEC61140):
Overvoltage category (IEC60664):
Approbation (ISO/IEC14543-3):
CE Marking
EU Directives:
Standards:
2
IP20
III
III
KNX-certified
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50491-5-1,
EN50491-5-2,
EN50491-5-3,
EN50581,
EN61000-6-2,
EN61000-6-3
Mounting, commissioning and safety notes
Installation and maintenance
After connection to the KNX bus system, the device works with its
default settings as intended
Warning: Do not connect to 230 V. The device is supplied by USB
and does not require any additional external power supply
The device may only be installed and put into operation by a
qualified electrician or authorized personnel
For planning and construction of electric installations the appropriate
specifications, guidelines and regulations in force of the respective
country have to be complied
For mounting use an appropriate equipment according to IEC60715
Installation on a 35 mm DIN rail (TH35)
Connect the KNX bus line as for common KNX bus connections with a
KNX bus cable, to be stripped and plugged into a KNX TP connector
Do not damage electrical insulations during connecting
Installation only in dry locations
Accessibility of the device for operation and visual inspection must be
provided
For changing the configuration use the ETS
The housing must not
be opened
Protect the device from
moisture, dirt and
damage
The device needs no
maintenance
If necessary, the device
can be cleaned with a
dry cloth
In the case of damage
(at storage, transport)
no repairs may be
carried out by
unauthorized personnel
Configuration details
and ETS database:
www.tapko.de/uimtp
A
B
1
2

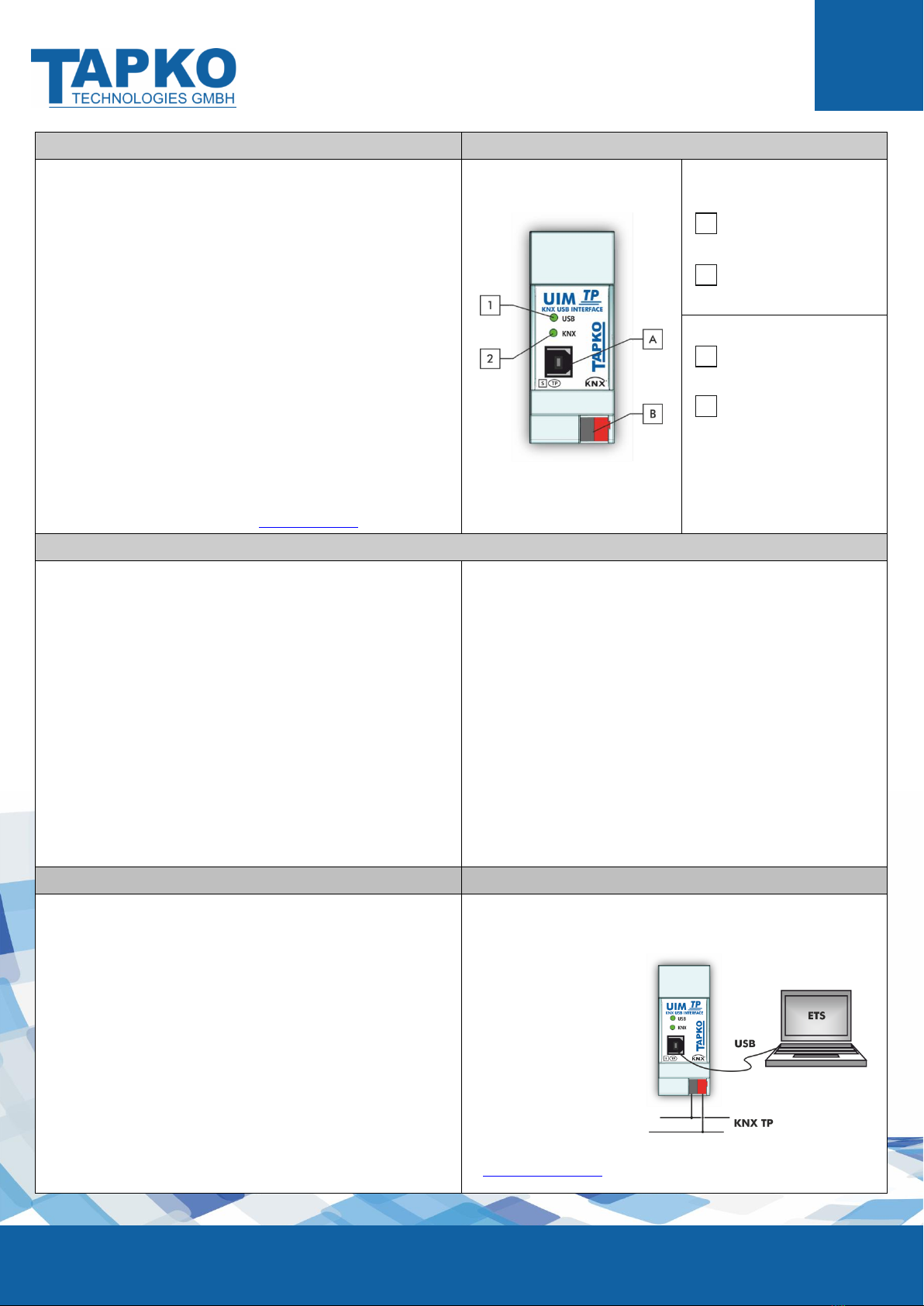

Betriebs-/Montageanweisung
UIMtp
Version/Veröffentlichung: R1.2 / März 2019
© 2001-2019 TAPKO Technologies GmbH
Im Gewerbepark A15, 93059 Regensburg, Germany
Hier enthaltene Daten können sich ohne vorherige Ankündigung ändern. TAPKO garantiert nicht die Richtigkeit und Vollständigkeit des Dokuments. Alle Rechte vorbehalten.
Produktbeschreibung
Anschlüsse, Tasten und LEDs
Die KNX USB Schnittstelle UIMtp ermöglicht eine bi-direktionale
Verbindung mit dem KNX TP Bussystem. PCs können per USB
angeschlossen werden. USB und Bussystem sind galvanisch getrennt.
Die UIMtp wird über den USB-Anschluss versorgt. Es ist keine externe
Stromversorgung erforderlich.
Mit der Möglichkeit, auf sämtliche Geräte eines Bussystems zugreifen zu
können, wird die Netzwerkkonfigurierung weniger zeitaufwendig. Für
die an KNX angeschlossenen Geräte bietet die UIMtp:
Inbetriebnahme
Addresszuweisung
Konfigurierung
Visualisierung
Protokoll
Diagnose
Die UIMtp ünterstützt den USB Suspend Mode. Kommunikations-
protokoll für die Kommunikation zwischen Interface und Host ist das
flexible "cEMI" -Protokoll. Die Verbindung zwischen KNX und einem PC
mit Standardsoftware (wie ETS, EITT; auch im Raw Frame-
Betriebsmodus) oder anderer Software wird mit dem Falcon-Treiber
umgesetzt. Extended Frames und lange Telegramme mit bis zu 220 Byte
APDU-Länge werden unterstützt.
Die Anforderungen der Direktiven EMC, RoHS und LVD sowie Standards
für Wohn & Gewerbebereiche als auch Industriebereiche werden erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar: www.tapko.de/ce
USB Anschluss
KNX TP Anschluss
Status USB
grün: USB-Verbindung OK
(Blinken zeigt Telegrammverkehr)
rot: USB Suspend Mode
Busstatus KNX TP
grün: KNX TP Linie OK
(Blinken zeigt Telegrammverkehr)
Technische Angaben
Versorgung
Stromversorgung:
Stromverbrauch:
Gehäuse
Maße (HxBxT):
Montage (IEC60715):
Breite:
KNX Bus-Anschluss:
USB-Anschluss:
Gewicht:
Umgebungsbedingungen
Arbeitstemperatur:
Lagertemperatur:
Umgebende Feuchte:
21…30 V DC SELV
USB, 5 V DC
< 5 mA (KNX TP)
< 20 mA (USB)
90 x 36 x 71 mm
35 mm DIN-Schiene (TH35)
2 TE zu je 18 mm
KNX Klemme (rot/schwarz)
USB2.0-Buchse (Typ B)
62 g
-5…45 °C
-20...60 °C
5…93 % (nicht-kondensierend)
Elektrische Sicherheit
Verschmutzungsgrad (IEC60664):
Schutzart (IEC60529):
Schutzklasse (IEC61140):
Überspannungskategorie (IEC60664):
Freigabe (ISO/IEC14543-3):
CE Kennzeichnung
EU Direktiven:
Standards:
2
IP20
III
III
KNX-zertifiziert
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50491-5-1,
EN50491-5-2,
EN50491-5-3,
EN50581,
EN61000-6-2,
EN61000-6-3
Montage, Inbetriebnahme und Sicherheit
Installation und Wartung
Nach Anschluss an das KNX-Bussystem arbeitet das Gerät mit seinen
Standardeinstellungen wie vorgesehen
Warnung: Nicht an 230V anschließen. Das Gerät wird per USB
versorgt und benötigt keine zusätzliche externe Stromversorgung
Das Gerät darf nur von einer Elektrofachkraft oder autorisiertem
Fachpersonal installiert und in Betrieb genommen werden
Bei der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes zu beachten
Zur Montage ein geeignetes Werkzeug nach IEC60715 verwenden
Auf geeignete DIN-Hutschienen (TH35) montieren
Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit
abisoliertem KNX-Buskabel und KNX TP-Klemme anschließen
Beim Anschließen nicht die elektrischen Isolationen beschädigen
Installation nur bei trockener Umgebung
Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit
und Inspektion stets gewährleistet sein
Änderungen an der Konfiguration mit der ETS vornehmen
Das Gehäuse darf nicht
geöffnet werden
Gerät vor Feuchtigkeit,
Schmutz und
Beschädigung schützen
Das Gerät ist
wartungsfrei
Wenn nötig, das Gerät
mit einem trockenen
Tuch reinigen
Bei Beschädigung (bei
Transport, Lagerung)
darf keine Reparatur
vorgenommen werden;
Gerät zurückschicken
Konfiguration-Details
und ETS-Datenbank:
www.tapko.de/uimtp
A
B
1
2
