Tassili Supra VICTOR 3021086 User manual

GUIDE D’INSTALLATION
TOILETTE MONOBLOC
À SIMPLE CHASSE 4,8 LITRES
PORCELAINE VITRIFIÉE BLANCHE
CONSERVER POUR USAGE ULTÉRIEUR
Rencontre la norme B651-04 de l’ASSOCIATION
DES STANDARDS CANADIEN.
Meets the standard B651-04 of the CANADIAN STANDARDS ASSOCIATION.
VICTOR Fabriqué et emballé en Chine /
Made and Packaged in China
Importé par / Imported by NOVELCA
Québec, Canada G2J 1C8
3021086
TASSILI.CA
CMG06-2019

Veuillez lire toutes les instructions dans ce guide
afin d’installer le produit correctement.
TOILETTE MONOBLOC
À SIMPLE CHASSE
!
OUTILS ET MATÉRIAUX RECOMMANDÉS
ATTENTION : LE PRODUIT EST FRAGILE. MANIPULEZ-LE AVEC SOIN POUR ÉVITER LES BRIS ET LES BLESSURES.
REMARQUE : Les illustrations peuvent ne pas correspondre exactement aux formes des composantes.
ENLEVER L’ANCIENNE TOILETTE
a) Fermez le robinet d’alimentation de la toilette et videz complè-
tement le réservoir. Essuyez l’eau restante dans le réservoir
et la cuvette avec une serviette ou une éponge.
b) Débranchez et enlevez le tuyau d’alimentation.
REMARQUE : Si le robinet doit être remplacé, fermez d’abord
l’alimentation d’eau.
c.) Enlevez les vieux boulons de montage, enlevez la toilette et
fermez l’ouverture du renvoi pour éviter les odeurs d’égout.
d.) Enlevez les boulons de la collerette et nettoyer la vieille cire,
le vieux mastic, etc. à la base.
REMARQUE : La surface de montage doit être propre
et de niveau avant d’installer la nouvelle toilette.
DIMENSIONS DE LA PLOMBERIE BRUTE
REMARQUE : La distance entre le mur et la ligne médiane de la
collerette de la toilette doit être de 12 po (30,5 cm).
INSTALLER LES BOULONS
Insérez les boulons dans les ouvertures de la collerette
et glissez-les en place parallèlement au mur.
1 2
3
- 2 -
- Couteau à mastique
- Tournevis plat
- Clé à molette
- Scellant
- Ruban à mesurer
- Scie à métaux
- Rondelle en cire
- Tuyau d’alimentation flexible
- Boulons de toilette
- Niveau
12”
INSTALLER LE JOINT DE CIRE
Renversez la toilette sur le plancher (en la protégeant contre les
dommages) et installez la rondelle en cire uniformément autour
du drain de vidange, le côté plus étroit de la rondelle vers la
toilette.
4
MUR FINI
PLANCHER FINI
BOULONS DE MONTAGE 12”
COLLERETTE DE PLANCHER
RONDELLE DE RETENU
RONDELLE EN CIRE

COLLERETTE
DE PLANCHER
- 3 -

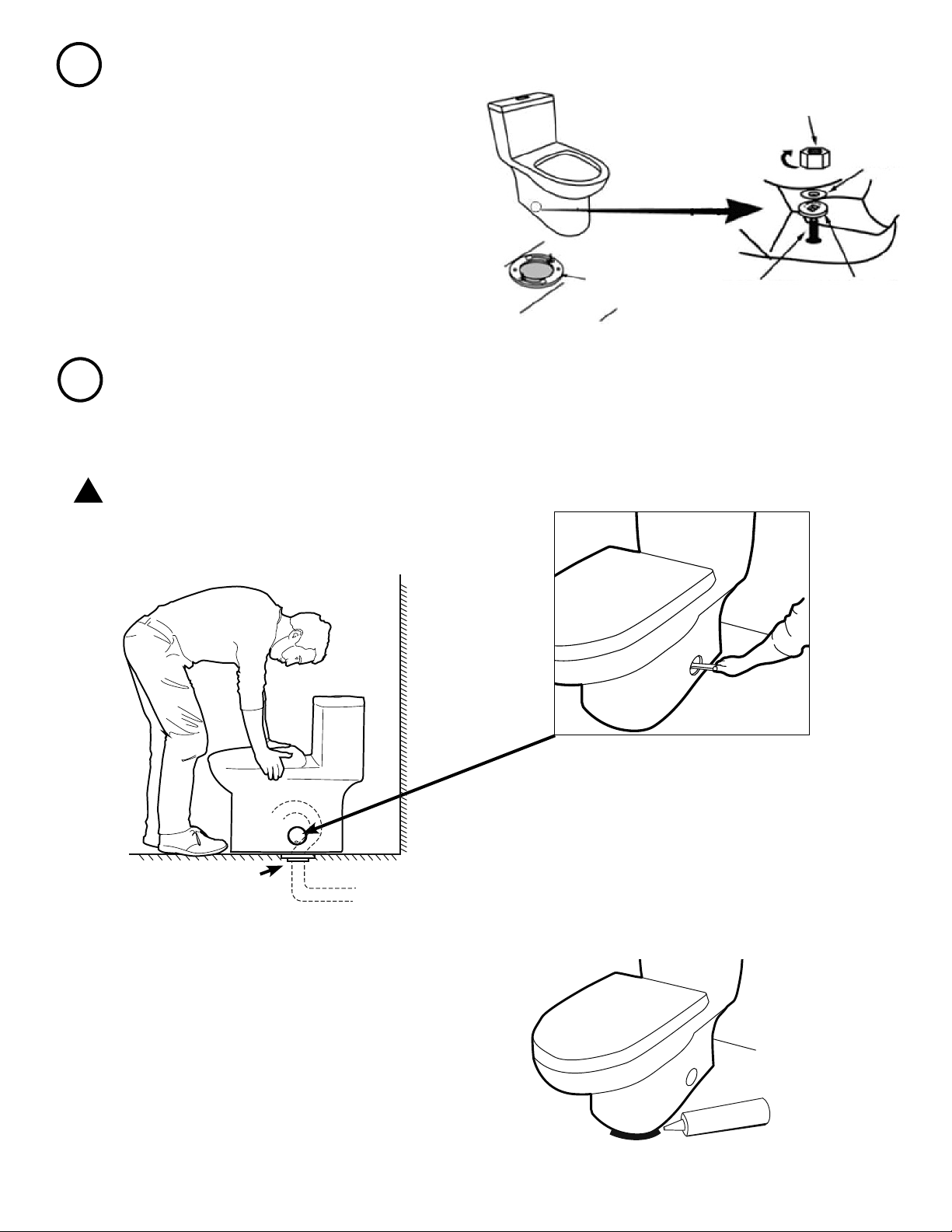

INSTALLATION DE LA TOILETTE
a) Placez la toilette en ligne droite avec le mur et en la balançant,
pressez la cuvette vers le bas complètement sur la rondelle en
cire. Resserrez les écrous en alternant jusqu’à ce que la toilette
soit solidement appuyée au sol.
AVERTISSEMENT : NE SERREZ PAS TROP LES ÉCROUS,
SINON LA BASE POURRAIT ÊTRE ENDOMMAGÉE
!
COLLERETTE
ÉCROU
RONDELLE
DE MÉTAL
BOULON
DE TOILETTE
DISC EN
PLASTIQUE
PLACER LA TOILETTE SUR LA COLLERETTE
a) Dégagez l’ouverture du renvoi dans le plancher et placez la
toilette sur la collerette de manière à ce que les boulons
passent à travers les trous de montage.
b) Installez les rondelles de métal et les écrous de retenue sans
les serrer complètement. Le côté des rondelles portant la
mention « CE CÔTÉ EN HAUT » doit être tourné vers le haut.
5
6
SILICONE
b) Installez les cache-boulons sur les rondelles. (Si nécessaire,
coupez le boulon à la bonne longueur avant d’installer les
cache-boulons).
c) Raccordez l’entrée d’eau et le robinet d’alimentation avec le
tuyau de raccordement souple (si la pièce consiste en un filtre
séparé, raccordez le filtre d’abord). Ouvrez l’alimentation en
eau et assurez-vous que tous les raccords sont bien faits
et qu’il n’y a pas de fuite. REMARQUE : Serrer les écrous
davantage peut permettre d’éviter des fuites.
d) Mettez un cordon de scellant autour de la base.
Enlevez l’excédent de scellant.

GUIDE DE DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
L’eau ne
chasse pas
a. Alimentation d’eau fermée.
b. Tuyau d’alimentation bloqué.
c. Bouton-poussoir mal installé.
a. Ouvrez le robinet pour permettre à l’eau d’entrer dans
le réservoir.
b. Fermez le robinet, débranchez le tuyau du réservoir et vérifiez
les joints et rondelles. Remontez. Voir également la rubrique
« Entretien ».
c. Réglez la longueur de la tige du bouton-poussoir au besoin.
Chasse faible
ou lente
a. Niveau d’eau de la cuvette trop bas.
b. Robinet d’alimentation partiellement fermé.
c. Siphon ou tuyau de chute ou orifice bouché.
d. Pression d’eau à l’entrée trop faible.
a. Vérifiez si le tube de remplissage est bien raccordé au régula-
teur de débit d’eau et bien inséré dans le trop-plein sans être
tordu ou endommagé.
b. Ouvrez le robinet d’alimentation à fond. Assurez-vous aussi
que la dimension des tuyaux est appropriée.
c. Éliminez l’obstruction. Consultez un plombier, si nécessaire.
d. La pression devrait normalement atteindre au moins 20 lb / po².
Fuite de la
toilette
a. Mauvais raccordements des tuyaux d’alimentation.
b. Mauvaise installation de la cuvette sur le plancher. a. Revoir l’étape 9 de la procédure d’installation. b. Revoir les étapes 4 à 6 de la procédure d’installation
L’eau ne
s’arrête pas
a. Tige du bouton-poussoir trop longue,
retient le robinet de fond de cuve ouvert.
b. Siège du clapet ou le clapet lui-même déformé
ou endommagé.
a. Réglez la tige à la longueur désirée.
b. Remplacez le clapet ou son siège, si nécessaire.
- 4 -
NETTOYAGE ET ENTRETIEN
Pour nettoyer la toilette, utilisez seulement de l’eau tiède, savonneuse et douce; rincez le siège abondamment avec de l’eau douce
et séchez-le avec un linge doux. Il faut éviter les détergents, les désinfectants et les produits de nettoyage en aérosol. N’utilisez JA-
MAIS de poudres à récurer abrasives ni de tampons abrasifs sur votre siège de toilette. Certains produits chimiques et cosmétiques
pour salles de bains peuvent endommager le fini du siège.
AVERTISSEMENT : N’utilisez pas de nettoyants à l’intérieur du réservoir. Les produits contenant du chlore (hypochlorite de calcium)
peuvent endommager gravement la robinetterie dans le réservoir. Ces dommages peuvent causer des fuites et des bris.
!
Rencontre la norme B651-04 de l’ASSOCIATION
DES STANDARDS CANADIEN.
Meets the standard B651-04 of the CANADIAN STANDARDS ASSOCIATION.
VICTOR Fabriqué et emballé en Chine /
Made and Packaged in China
Importé par / Imported by NOVELCA
Québec, Canada G2J 1C8
3021086
TASSILI.CA
CMG06-2019

Rencontre la norme B651-04 de l’ASSOCIATION
DES STANDARDS CANADIEN.
Meets the standard B651-04 of the CANADIAN STANDARDS ASSOCIATION.
VICTOR Fabriqué et emballé en Chine /
Made and Packaged in China
Importé par / Imported by NOVELCA
Québec, Canada G2J 1C8
3021086
TASSILI.CA
CMG06-2019
ONE-PIECE SINGLE-
FLUSH TOILET
4.8 LITERS
WHITE GLAZED PORCELAIN
INSTALLATION GUIDE
SAVE FOR FUTURE USE

TOILET FLANGE
Read all instructions in this guide in order
to properly install the product.
SUPPLY
AS
REQ’D
SINGLE-FLUSH TOILET
!
RECOMMENDED TOOLS & MATERIALS
CAUTION: PRODUCT IS FRAGILE. HANDLE WITH CARE TO AVOID BREAKING AND INJURY.
NOTE: Illustrations may not correspond exactly to the shape of package components.
REMOVING OLD TOILET
a) Turn off the toilet supply valve and flush toilet completely. Wipe
any remaining from the tank and bowl with a towel or sponge.
b) Disconnect and remove the supply tube. NOTE: If replacing the
valve, shut off the main water supply first.
c) Remove the old mounting bolts, remove the old toilet, and plug
the floor waste opening to prevent sewer odours.
d) Remove the toilet flange bolts and clean the old wax, putty, etc.
from the base.
NOTE: The mounting surface must be clean and level before
installing the new toilet.
ROUGH-IN DIMENSIONS
NOTE: The distance between the wall and the centreline of the
toilet flange must be 12 in. (30.5 cm).
INSTALLING MOUNTING BOLTS
Insert the mounting bolts into the flange openings and slide them
into place parallel to the wall.
1 2
3
- 2 -
- Putty Knife
- Flathead Screwdriver
- Adjustable Wrench
- Sealant
- Tape Measure
- Hacksaw
- Wax Ring
- Flexible Supply Tube
- Mounting Bolts
- Level
12”
12”
FLOOR BOLTS
RETAINING WASHER
WAX RING
SEALANT
INSTALLING WAX RING
Invert the toilet on the floor (cushion to prevent damage) and
install the wax ring evenly around the floor drain with the tapered
end of the ring facing the toilet.
4
FINISHED WALL
FINISHED FLOOR

FLANGE
SILICONE
PLACING TOILET ON FLANGE
a) Clear the floor waste opening and place the toilet on the flange
so that the bolts pass through the mounting holes.
b) Loosely install the retainer washers and nuts. The washer sides
marked «THIS SIDE UP» must face up.
- 3 -
TOILET INSTALLATION
a) Position the toilet square to the wall and, with a rocking motion,
press the bowl down on the wax ring and flange. Alternately
tighten the bolts until toilet is firmly mounted to the ground.
WARNING: DO NOT OVERTIGHTEN NUTS, AS THIS COULD
DAMAGE THE BASE.
!
NUT
TAPERED
WASHER
TOILET
BOLT
5
6
FLANGE
b) Install the bolt caps on the washers. (If necessary, cut the bolt
height to the correct length before installing bolt caps).
c) Join the water intake valve and the supply valve with the flexible
connecting hose (if the part consists of a separate filter, connect
the filter first). Turn on the water supply and make sure that
all of the connections have been properly joined and that there
are no leaks. NOTE : Tightening the nuts further can prevent
leakage.
d) Apply a bead of sealant around the base. Remove any excess
sealant.

CLEANING & MAINTENANCE
To clean the toilet, use warm, soapy water; rinse thoroughly with fresh water and dry with a soft cloth. Avoid detergents, disinfectants,
or cleaning products in aerosol cans. NEVER use abrasive powders scouring powders or pads on the toilet seat. Some bathroom
chemicals and cosmetics may damage the seat’s finish.
WARNING: Do not use in-tank cleaners. Products containing chlorine (calcium hypochlorite) can seriously damage fittings in the
tank. This can cause leakage and property damage.
!
- 4 -
TROUBLESHOOTING GUIDE
PROBLEM POSSIBLE CAUSE SOLUTION
Does not flush a. Water supply valve is closed.
b. Supply line blocked.
c. Poorly installed push-button.
a. Open valve and allow water to fill tank.
b. Shut off water supply, disconnect supply line, and inspect all
gaskets and washers. Reassemble. See “Maintenance” .
c. Readjust the push-button rod length as necessary.
Slow or weak
flush
a. Bowl water level too low.
b. Supply valve partly closed.
c. Partially clogged trapway.
d. Supply pressure too low.
a. Check that the refill tube is connected to the water fill control
regulator and inserted into the refill float without being kinked
or damaged.
b. Open the supply valve completely. Be sure that the proper
supply tube is used.
c. Remove any obstruction. Consult a plumber if necessary.
d. Normal supply pressure must be at least 20 psi
Toilet leaks a. Poor supply line connection.
b. Poor bowl to tank/floor connection. a. Review step 9 of the installation procedure. b. Reviews steps 4 to 6 of the installation procedure.
Toilet does not
shut off
a. Push-button rod is too long.
b. Flush valve seat and/or seal worn or deformed. a. Readjust the rod as needed. b. Replace seal/flush valve assembly as needed.
