ADVERTENCIA: Tanto el aparato como las piezas accesibles se
calientan durante su uso.
Tenga cuidado de no tocar las piezas calientes. Los niños menores
de 8 años deberán mantenerse alejados a no ser que se supervisen
de forma continuada.
Este aparato lo pueden utilizar niños de más de 8 años y personas
con capacidades físicas, sensoriales o mentales reducidas o que
carezcan de experiencia y conocimientos, siempre y cuando estén
supervisadas o reciban instrucciones sobre un uso seguro del mismo
y comprendan los peligros asociados.
Los niños no deberán jugar con el aparato.
Los niños no deberán realizar la limpieza y mantenimiento sin
supervisión.
ADVERTENCIA SOLO MÉXICO: Este aparato no está diseñado
para ser utilizado por personas (incluidos niños) con
capacidades sensoriales y/o mentales reducidas, o falta de
conocimiento y experiencia a menos que hayan sido instruidos
y supervisados en el correcto uso por una persona responsable
por su seguridad.
ADVERTENCIA: No prestar atención mientras se cocina en una
placa con grasa o aceite puede resultar peligroso y provocar un
incendio. NUNCA trate de apagar un incendio con agua. En su lugar,
desenchufe el aparato y cubra la llama con una tapa o una manta
contra incendios.
ADVERTENCIA: Peligro de incendio: no deje productos encima
de las superficies de cocinado.
No utilice ningún aparato para limpieza con vapor.
Este aparato no está diseñado para usarlo con un temporizador
externo o un sistema de control remoto independiente.
ADVERTENCIA: Utilice únicamente protecciones de placa
diseñadas por el fabricante del aparato o indicadas por el mismo
en las instrucciones de uso como adecuadas, o bien, utilice las
protecciones de placa incluidas en el aparato. El uso de
protecciones que no sean adecuadas puede provocar accidentes.
ADVERTENCIA: el proceso de cocción tiene que ser supervisado. El
proceso de cocción a corto plazo tiene que ser supervisado
continuamente.
2

3

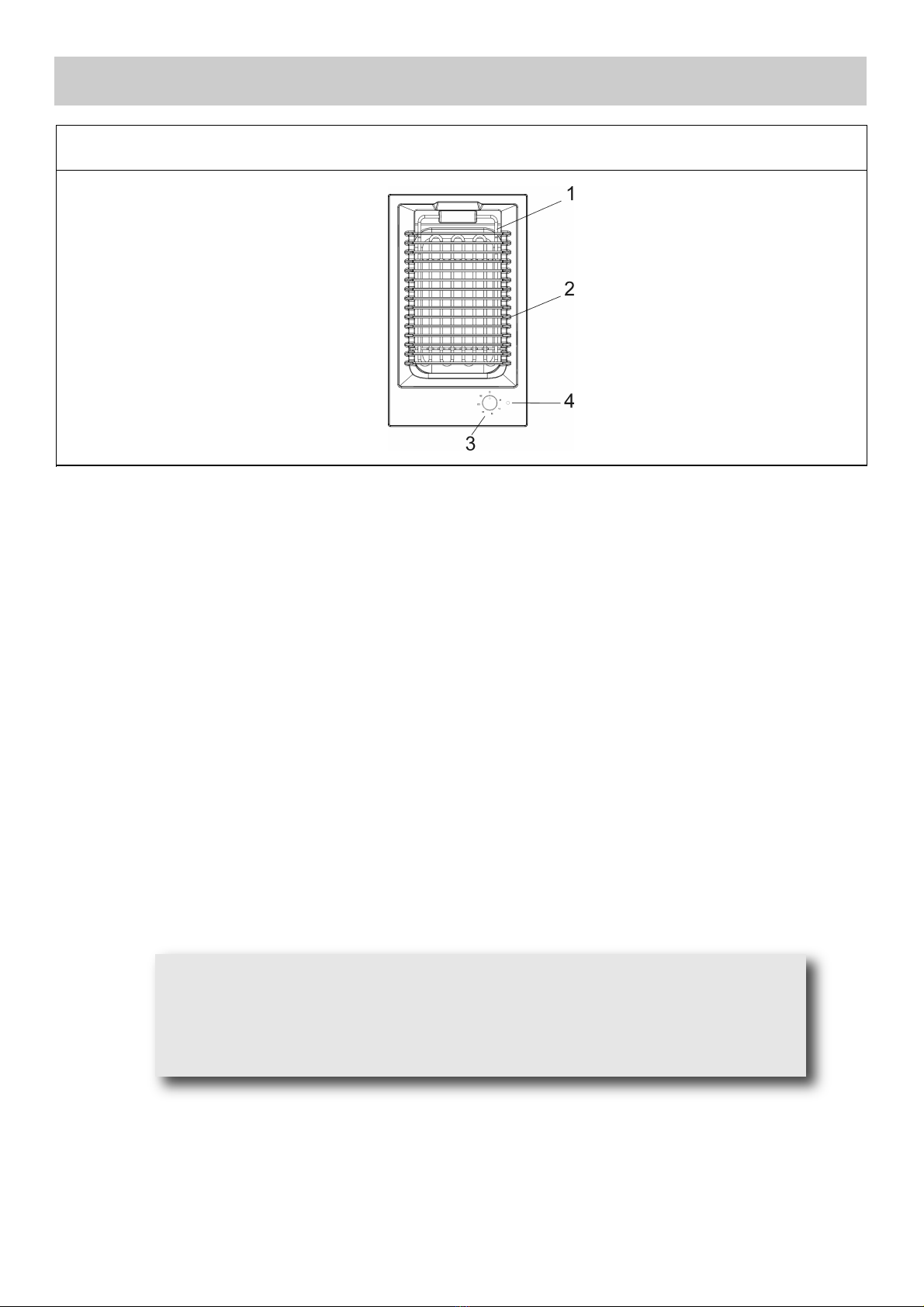

1 Parrilla 220-240 V~ 2400 W 220 V~ 2100 W (por Mexico)
2 Rejilla de la parrilla
3 Mando de control de la parrilla
4 Luz indicadora de encendido/apagado de la parrilla
Precaución: este aparato está diseñado únicamente para uso doméstico personal.
DESCRIPCIÓN DE LA BARBACOA
EFX 30 GRILL - EFX 30.1 BBQ GRILL
Esto aparato se ha proyectado para ser utilizado sólo como
aparato de cocción: cualquier otro uso (como calentar
ambientes) tiene que considerarse impropio y peligroso.

"Advertencia: carbón o combustibles similares no
deben ser utilizados con este aparato".
1) ENCENDIDO DEL APARATO
El aparato se controla mediante un regulador de
potencia de 12 posiciones (ver la fig. 1). Gire el
mando en el sentido de las agujas del reloj hasta la
posición deseada (de 1 a 12) para encenderla.
Para utilizar la función de parrilla, gire el mando a la
posición 12. Un parpadeo de la luz le advertirá de
que el termostato se ha apagado y la resistencia se
pondrá rápidamente al rojo vivo. Una luz indicadora
roja indica que está encendida.
El aparato permite cocinar rápidamente sobre la
parrilla.
La función de la piedra de lava incluida en la bandeja
de goteo es absorber las gotas de aceite o grasa que
se producen durante el cocinado. También acumula
calor durante la fase de funcionamiento inicial de la
resistencia, lo que permite, poco después, un
cocinado uniforme muy similar al que se obtiene al
usar carbón vegetal.
Para obtener un mejor resultado, se recomienda
precalentar la piedra de lava durante un mínimo de
10 minutos en la posición 1. Este paso en altamente
recomendable al encender el aparato por primera
vez, ya que reduce el riesgo de que la comida
cocinada absorba los olores que produce la
resistencia la primera vez que se enciende.
4
USO
FIG. 1

USO
ADVERTENCIAS Y AVISO AL USUARIO:
Al encender la parrilla por primera vez o al
encenderla después de permanecer inactiva
durante un largo periodo, deberá tener cuidado
de secarla manteniéndola encendida durante 30
minutos en la posición 1 del regulador para
eliminar cualquier humedad absorbida por el
material aislante.
Para un uso correcto, recuerde:
●No tocar el aparato con las manos o los pies
húmedos;
●No utilizar el aparato descalzo;
●El fabricante no será responsable de ningún
daño causado por un uso inadecuado,
incorrecto o no razonable;
●Después de utilizar el aparato, asegúrese de
que el mando esté apagado.
●Encender el aparato después de colocar la
sartén o la comida sobre la parrilla.
●No deje nunca el aparato sin supervisión
mientras utiliza la parrilla y mantenga a los
niños a una distancia segura. En especial,
asegúrese de que los mangos están en posición
correcta hacia dentro y preste atención cuando
cocine con aceite y grasa, ya que son muy
inflamables.
●Incluso después de su utilización, la parrilla
permanece caliente durante un largo periodo de
tiempo. No la toque con las manos u otros
objetos para evitar quemaduras.
●Tan pronto como escuche un chasquido sobre
la superficie del elemento calorífico, desconecte
inmediatamente el aparato de la red eléctrica.
●El aparato no se debe utilizar con un
temporizador externo o un sistema de control
remoto independiente.
5
ADVERTENCIA:
este aparato está diseñado para un uso doméstico o similar, por ejemplo:
●Cocinas en el interior de tiendas, oficinas o entornos de trabajo;
●Instalaciones de vacaciones agrícolas;
●Instalaciones para huéspedes en hoteles, moteles y otros entornos
residenciales;
●En establecimientos de alojamiento y desayuno.

LIMPIEZA
PRECAUCIÓN: Antes de realizar
cualquier tipo de limpieza, desconecte el
aparato de la red eléctrica.
2) SUPERFICIE DE COCINADO
Para mantener siempre limpia la superficie del
aparato y ampliar la vida útil del aparato, es muy
importante lavarla cada vez que se utilice con agua
jabonosa caliente, aclararla y secarla
completamente.
Antes de limpiarlas, deje que el aparato y todas sus
piezas se enfríen. No utilice estropajos, limpiadores
abrasivos ni aerosoles corrosivos.
No deje nunca que vinagre, café, leche, agua
salada, limón o zumo de tomate permanezcan en
contacto con las superficies durante largos periodos
de tiempo.
ADVERTENCIA:
- Para mantener la parrilla en buen estado
después usarla, deberá tratarla con los
productos especiales disponibles en el
mercado, de forma que la superficie siempre
permanezca limpia. Este proceso es
necesario para evitar que se forme óxido.
- No utilice chorros de vapor para limpiar el
aparato.
- Al limpiar la parrilla, no levante el elemento
calorífico más allá del primer bloque.
Una vez finalizada la limpieza, vuelva a
colocar el elemento calorífico en su posición
horizontal original.
6
Guarde el Certificado de Garantía o la ficha de
datos técnicos junto con el Manual de
Instrucciones durante la vida del aparato.
Contiene datos técnicos importantes.

7
INSTALACIÓN
DATOS TÉCNICOS PARA
INSTALADORES
Los procesos de instalación y mantenimiento
que se indican en esta sección únicamente los
deberá llevar a cabo personal cualificado.
El aparato se debe instalar correctamente de
acuerdo con la legislación vigente y las
instrucciones del fabricante.
Una instalación incorrecta puede causar
daños a personas, animales u objetos, de los
que el fabricante no será responsable.
Los dispositivos de apagado o control
automático del aparato únicamente los puede
modificar el fabricante o un proveedor
debidamente autorizado.
3) INSTALACIÓN DEL APARATO
Extraiga el aparato de su embalaje, desenvuelva
las piezas sueltas y asegúrese de que no
presenten daños. En caso de duda, no utilice el
aparato y póngase en contacto con un técnico
cualificado.
Los embalajes (cartones, bolsas, poliestileno
expandido, clavos, etc.) son potencialmente
peligrosos y no se deben dejar al alcance de
los niños.
En la encimera del mueble modular se deberá
realizar una abertura con las dimensiones que se
indican en la fig. 2 y asegurarse de que se
respetan las dimensiones del espacio necesario
para la instalación del aparato (ver la fig. 3).
Este aparato es de Clase 3 y, por tanto, está
sujeto a todos los requisitos definidos por las
normativas para este tipo de aparatos.
MEDIDAS ÚTILES
(mm)
A B C D E
BARBACOA 282 482 59 59 100 mín.
FIG. 2 FIG. 3

INSTALACIÓN
8
4) FI ACIÓN DEL APARATO
Para fijar el aparato a la encimera, deberá colocar
las sujeciones que se entregan con este folleto.
Para hacerlo, siga los procedimientos siguientes:
 Retire todas las piezas móviles del aparato;
 Gire el aparato con cuidado de colocarlo sobre
una superficie suave para evitar dañar las
superficies externas;
 Extraiga las sujeciones “G” del paquete e
instálelas tal como se muestra en el diagrama de
la fig. 4.
Una vez realizados estos pasos, puede instalar la
junta especial que evita la fuga de líquidos. Para
colocar correctamente esta junta, siga atentamente
las indicaciones siguientes:
- Suelte las tiras de la junta de su soporte con
cuidado de que la protección transparente
permanezca unida a la junta.
- Coloque la junta “E” (fig. 4) en su posición
correcta por debajo del borde de la encimera de
forma que la parte exterior de la junta encaje
perfectamente con el perímetro externo de la
encimera. Las puntas de las tiras deben encajar
sin superponerse.
- Asegúrese de que la junta se adhiere a la
encimera en toda su superficie. Presiónela con
los dedos y, a continuación, retire la tira
protectora de la junta y coloque la barbacoa en
la abertura realizada en la encimera.
- Apriete los tornillos de sujeción “F” (ver la fig. 5)
para fijar el aparato.
- Afin de evitar cualquier contacto accidental con
la superficie caliente de la barbacoa durante su
uso, debe introducir una separación en madera y
apretarla con tornillos a una distancia mínima de
60 mm de la parte superior (fig. 6).
ADVERTENCIA:
Tenga en cuenta que el adhesivo que une la
lámina de plástico a la encimera debe resistir
temperaturas superiores a los 150 °C para evitar
que la cobertura se desprenda.
La pared posterior y las superficies circundantes
al aparato deberán soportar una temperatura de
por lo menos 90 °C.
FIG. 4 FIG. 5 FIG. 6
En caso de fallo o rotura del cable, retírelo y no lo
toque. Es más, deberá desenchufar el dispositivo
y no encenderlo. Llame al centro de servicio
técnico autorizado más cercano para que
solucionen el problema.

9
5) CONEXIONES ELÉCTRICAS
La conexión eléctrica se debe realizar en
conformidad con las normativas y los
reglamentos vigentes. Antes de realizar una
conexión, compruebe que:
-La tensión coincide con el valor indicado en la
placa de especificaciones y la sección de los cables
del sistema eléctrico puede soportar la carga, que
también se indica en la placa de especificaciones.
- La capacidad y los enchufes de la instalación
eléctrica son adecuados para la salida de potencia
máxima del aparato (consulte la etiqueta de
información colocada en la parte inferior de la
carcasa).
- El enchufe o la instalación disponen de una
conexión de toma de tierra de acuerdo con las
normativas y disposiciones vigentes actualmente.
Se rechaza toda responsabilidad derivada del
incumplimiento de estas disposiciones.
- Si no se ha suministrado un cable de alimentación
con el aparato, conecte un cable con una sección
adecuada a la placa de terminales (consulte la tabla
del párrafo 6) y deje el cable de toma de tierra más
largo que los cables de corriente, de acuerdo con el
diagrama de la fig. 7.
Al realizar la conexión al circuito eléctrico a
través de un enchufe:
- Coloque en el cable de alimentación “C”, si no se
suministra, una clavija estándar adecuada para la
carga indicada en la etiqueta de información.
Conecte los cables tal como se muestra en el
diagrama de la fig. 7 con cuidado de respetar las
indicaciones que aparecen a continuación:
letra L (fase) = cable marrón;
letra N (neutro) = cable azul;
símbolo (tierra) = cable amarillo-verde.
- El cable de alimentación se debe colocar de forma
que no alcance una temperatura de 90 °C en
ninguna posición.
- Para realizar la conexión, no utilice adaptadores ni
conmutadores, ya que pueden causarse malos
contactos que pueden dar lugar a
sobrecalentamientos peligrosos.
- El enchufe debe quedar accesible una vez
realizado el empotrado.
Al realizar la conexión directamente al circuito
eléctrico:
- Coloque entre el aparato y el circuito un
conmutador del tamaño adecuado para la carga del
aparato y con una apertura mínima entre contactos
de 3 mm.
- Recuerde que el cable de tierra no debe estar
interrumpido por el conmutador.
- La conexión eléctrica también se puede proteger
mediante el uso de un conmutador diferencial de
alta sensibilidad.
Se recomienda encarecidamente que el cable
amarillo-verde suministrado se conecte a una buena
instalación de tierra.
Antes de realizar cualquier operación de
mantenimiento en la parte eléctrica del aparato,
deberá desconectarlo completamente de la red
eléctrica.
ADVERTENCIAS:
Todos nuestros productos cumplen las
normativas europeas y sus respectivas
enmiendas.
Por lo tanto, el producto cumple los
requisitos de las directivas europeas
vigentes con respecto a:
- compatibilidad electromagnética (CEM);
- seguridad eléctrica (LVD);
- restricción de uso de determinadas
sustancias peligrosas (RoHS);
- diseño ecológico (ERP).
INSTALACIÓN
FIG. 7
IMPORTANTE: el aparato se debe
instalar de acuerdo con las instrucciones del
fabricante. El fabricante no será responsable
de lesiones a personas o animales, así como
daños a la propiedad, causados por una
instalación incorrecta.
IMPORTANTE: Si la instalación
requiere modificaciones en el sistema
eléctrico doméstico o si el enchufe es
incompatible con el conector del aparato,
deje que un profesional cualificado realice
los cambios o sustituciones. En especial,
esta persona se deberá asegurar de que la
sección de los cables del enchufe sea
adecuada para la potencia que absorbe el
aparato.

Nombre W
10
Parrilla 2100 - 2400
TIPO Y SECCIÓN DE LOS CABLES DE ALIMENTACIÓN
2100 W 2400 W
2400 W
3 X 1,5 mm2(*)
2100 W 3 X 1,5 mm2(*)
SALIDA DE COMPONENTES ELÉCTRICOS
MANTENIMIENTO
Antes de realizar ningún tipo de limpieza,
desconecte el aparato de la red eléctrica.
Cualquier operación de mantenimiento deberá
realizarla únicamente personal autorizado.
6) SUSTITUCIÓN DE PIEZAS
Para realizar la sustitución de componentes
ubicados en el interior de la barbacoa deberá
levantar la resistencia y asegurarla en la posición
vertical. Extraiga la bandeja de goteo que contiene
la piedra de lava y afloje los cuatro tornillos que
están por debajo (ver la fig. 8). Ahora podrá soltar la
superficie de trabajo de la encimera para tener
acceso a todos los componentes internos.
Al volver a colocar la superficie de trabajo en el
aparato, tenga cuidado de no dañar los cables de
alimentación y asegúrese de que estén bien
colocados en las guías del lateral del aparato.
Nota: En caso de sustituir el cable de
alimentación, el cable de tierra se debe dejar
más largo que los cables de alimentación (fig. 9)
y se deberán seguir las instrucciones del
apartado “CONEXIONES ELÉCTRICAS”.
Para volver a montar el aparato, siga las pasos
anteriores en el orden inverso.
7) ESPECIFICACIONES TÉCNICAS DE
LOS COMPONENTES ELÉCTRICOS
Para facilitar la tarea del instalador, a continuación
puede encontrar una tabla con las especificaciones
de los componentes.
Tipo Salida total de
de cable aparato 220 V~
Goma
H05 RR-F
Neopreno
H05 RN-F/H07 RN-F
FIG. 8 FIG. 9
Salida total de
aparato 220-240V~ Alimentación de fase única
220 V~ / 220-240 V~
