Tekmar tekmarNet 557 User manual

© 2014 557_Q - 02/14
1
A Watts Water Technologies Company
1. Location
2.Install Thermostat
Exterior
Wall
Interior
Wall
5 feet
1.5 m
Behind
Door
Stud
Wall
Thermostat
Wiring Cover
Stud
Thermostat
Wiring
Cover
31/4"
(83 mm)
Switch Box
OR
3. Switch Settings
W1Rh1 Rh2 W2 ACC
Y2 Y1 Rc G1 O/B
S3
0-10
Vdc Com S2 S1 tN4 CR
tekmarNet®Thermostat 557
Quick Setup Guide
557
_
Q
02/14
Zoning Replaces: 12/13

© 2014 557_Q - 02/14
2
A Watts Water Technologies Company
3. Switch Settings (Continued)

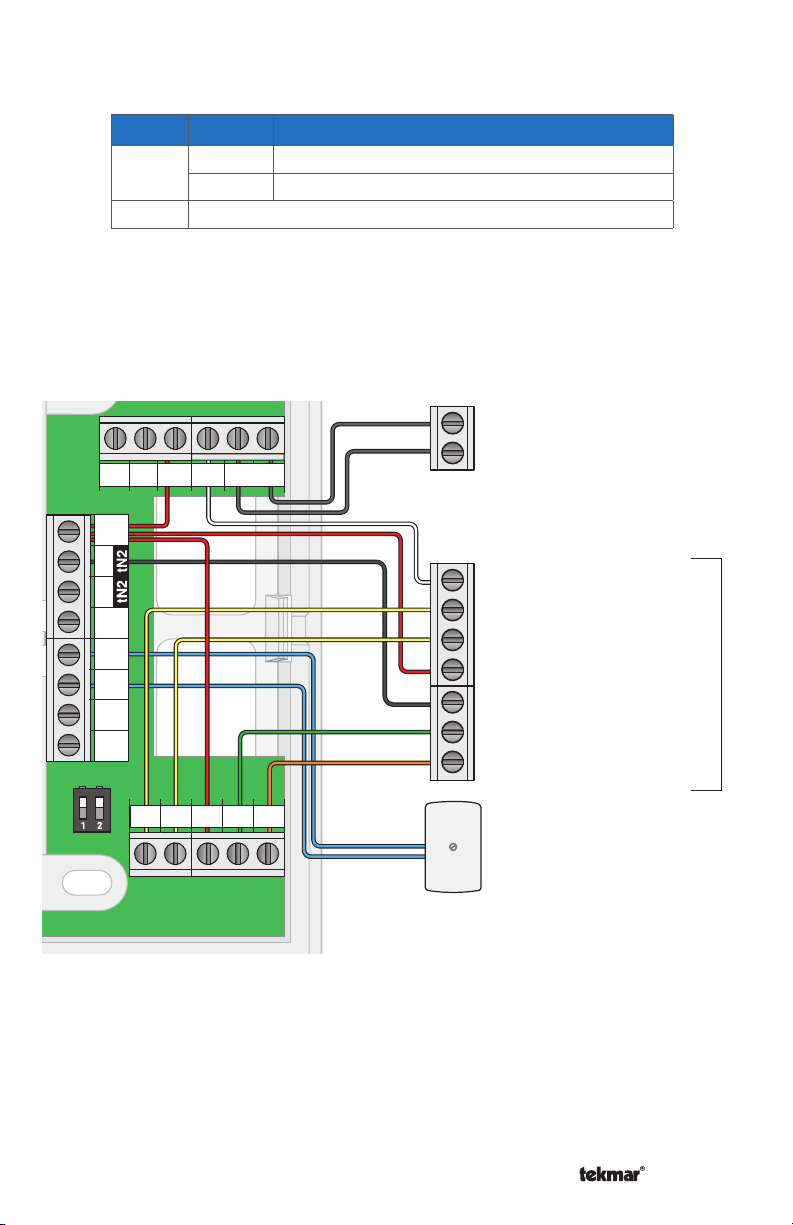

4. Stand Alone Wiring
Switch Position Action
1ON LOCK Access level adjustment is not available.
OFF UNLOCK Access level adjustment is available.
2NotUsed
W1Rh1 Rh2 W2 ACC
Y2 Y1 Rc G1 O/B
S3
0-10
Vdc Com S2 S1 tN4 CR
ACC (humidifier)
Outdoor
Sensor 070
W2 (backup heat)
R (24 V (ac) power)
C (24 V (ac) common)
Y2 (2nd stage compressor)
Y1 (1st stage compressor)
G (fan)
O/B (reversing valve)
Heat Pump
For tekmarNet®2 or 4 wiring, see Application Brochure 557_A or Installation &
Operation Manual 557_D.

© 2014 557_Q - 02/14
3
A Watts Water Technologies Company

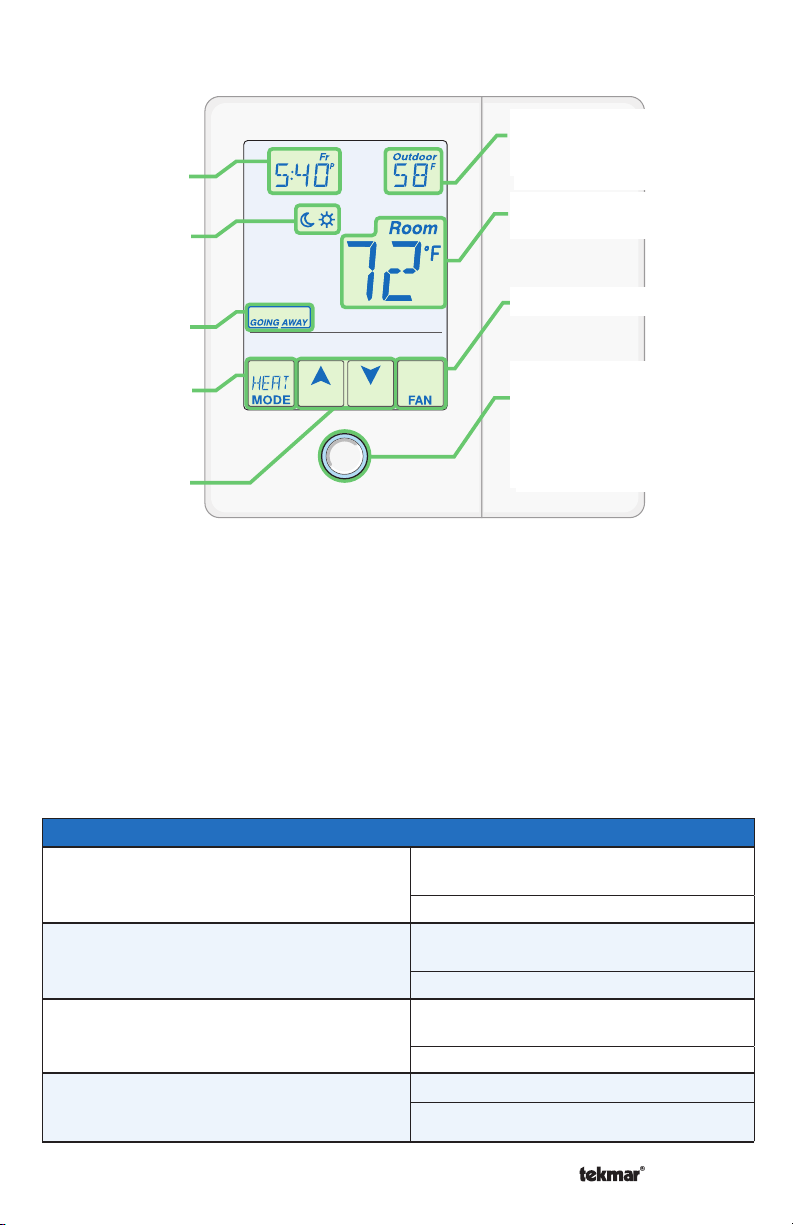

5. User Interface
6. Critical Settings
The following settings are essential to the successful operation of the system.
Step 1: Set switch setting #1 and tekmarNet®system control located in the mechanical
room to Unlock to change Access level to Installer. Return to Lock setting once installation
has been completed.
Step 2: Press and hold “Home” button for 3 seconds to enter programming menus.
Step 3: Touch NEXT to locate the Setup Menu and touch ENTER.
Adjust
the Time
Adjust the
Schedule
Away Key
Switch between
Auto, Heat,
Cool, Off &
Emergency Mode
Home Button.
Return to the ‘Home’
Screen from any menu.
Press and hold for 3
seconds to access the
programming menus.
Room
Temperature
Turn the Fan on
Home
Button
Adjust the
Temperature
Display Humidity, Heat &
Cool settings, Floor or
Outdoor temperature
Setup Menu Settings
SENSOR 1
Select the type of sensor connected to
auxiliary sensor input 1.
Range: OFF, ROOM, FLOR (floor), DUCT
Default: OFF
SENSOR 2
Select the type of sensor connected to
auxiliary sensor input 2.
Range: OFF, ROOM, FLOR (floor), OUT
(outdoor)
Default: OFF
SENSOR 3
Select the type of sensor connected to
auxiliary sensor input 3.
Range: OFF, ROOM, FLOR (floor), HUM
(humidity)
Default: OFF
ROOM SENSOR
Select if the built-in room temperature
sensor is on or off.
Range: OFF or ON
Default: ON

All specifications are subject
to change without notice
4 557_Q - 02/14.
Product design, software and literature are Copyright ©2014 by tekmar Control Systems Ltd.,
A Watts Water Technologies Company. Head Office: 5100 Silver Star Road, Vernon, B.C.
Canada V1B 3K4, 250-545-7749, Fax. [phone]
Web Site : www.tekmarControls.com
For a full list of settings and operational details, please refer to the thermostat
Installation and Operation Manual (D557) included with compatible tekmarNet®
controls or download the brochure from www.tekmarcontrols.com
6. Critical Settings (Continued)
Setup Menu Settings
W1 TERMINAL UNIT
Select the terminal unit type of the first stage
of heat W1.
Range: NONE, HRF1, HRF2, OTHR
(other)
Default: NONE
BACKUP W2 TERMINAL UNIT
Select the type of backup heating.
Range: NONE, CONV, COIL, FURN
(furnace), OTHR (other)
Default: NONE
Y1 RELAY
Select the cooling equipment the Y1 relay
operates.
Range: HP1 (heat pump), AC1 (air con-
ditioner), W2
Default: HP1
Y2 RELAY
Select the equipment the Y2 relay operates.
Range: OFF, HP2 (heat pump stage
2), AC2 (air conditioner stage 2), HRV,
DHUM (dehumidifier), VALV (valve)
Default: OFF
ACCESSORY RELAY
Select the equipment the accessory relay
operates.
Range: OFF, HUM (humidifier), DHUM
(dehumidifier), VALV (valve)
Default: OFF
O/B VALVE
Select the heat pump operation of the O / B relay.
Range: O or B
Default: O

© 2014 557_Q - 02/14
5
Une Entreprise de Watts Water Technologies
1. Emplacement
2. Installer le Thermostat
Derrière
porte
OU
3. Réglages des commutateurs
W1Rh1 Rh2 W2 ACC
Y2 Y1 Rc G1 O/B
S3
0-10
Vdc Com S2 S1 tN4 CR
Mur extérieur
Mur intérieur
5 pi.
1,5 m
31/4"
(83 mm)
Goujon
Commutateur boîte
Thermostat
Couvercle
du filage
Mur
Goujon
Couvercle
du filage
tekmarNet®Thermostat 557
Guide d'installation rapide
557
_
Q
02/14
Zonage Remplace: 12/13

© 2014 557_Q - 02/14
6
Une Entreprise de Watts Water Technologies
3. Réglages des commutateurs (suite)
Commutateur Position Action
1
ON VERROUILLAGE
Le réglage du niveau d'accès n'est pas disponible.
OFF DÉVERROUILLAGE
Le réglage du niveau d'accès est disponible.
2 Non utilisé

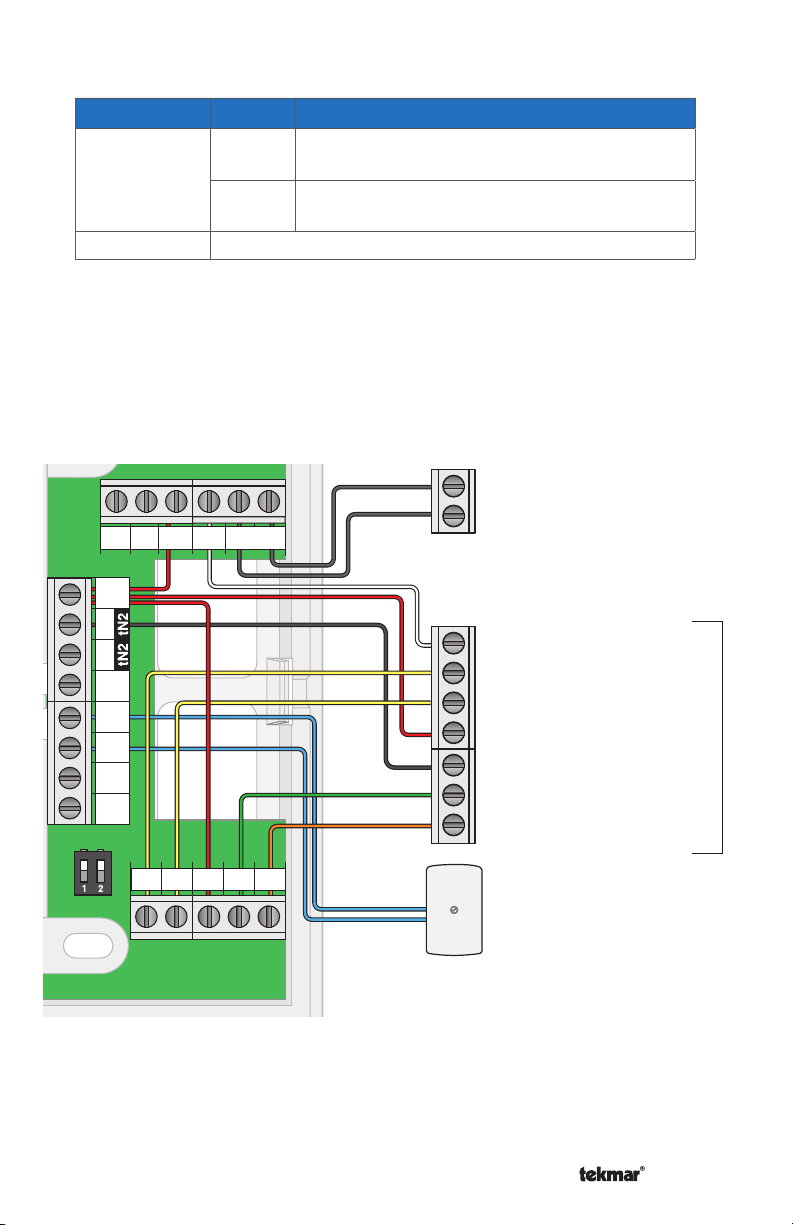

4. Filage autonome
W1Rh1 Rh2 W2 ACC
Y2 Y1 Rc G1 O/B
S3
0-10
Vdc Com S2 S1 tN4 CR
ACC (humidificateur)
Capteur
extérieur 070
W2 (chaleur de sauvegarde)
R (24 V (ca) courant)
C (24 V (ca) commun)
Y2 (compresseur du 2e étage)
Y1 (compresseur du 1er étage)
G (ventillateur)
O/B (vanne d’inversion)
Pompe à chaleur
Pour tekmarNet®2 ou le filage 4, voir la Brochure d'application 557_A ou le manuel
d’Installation & d’utilisation 557_D.

© 2014 557_Q - 02/14
7
Une Entreprise de Watts Water Technologies
5. Interface d’utilisateur
6. Paramètres critiques
Les paramètres suivants sont essentiels au bon fonctionnement du système.
Étape 1: Définir le réglage du commutateur sur #1 et le système de contrôle tekmarNet®
situé dans la salle mécanique sur Déverrouiller pour changer le niveau d'accès à
l'installateur. Retour pour Verrouiller réglage, une fois l'installation terminée.
Étape 2: Appuyez et maintenez le bouton «Home»pendant 3 secondes pour entrer
dans les menus de programmation.
Étape 3: Touchez SUIVANT pour localiser le menu de configuration et appuyez sur
ENTRER.
Réglages du menu de configuration
CAPTEUR 1
Sélectionner le type de capteur relié à
l'entrée auxiliaire du capteur 1.
Gamme: OFF, CHAMBRE, FLOR (étage),
OUT (en plein air)
Par défaut: OFF
CAPTEUR 2
Sélectionner le type de capteur relié à
l'entrée auxiliaire du capteur 2.
Gamme: OFF, CHAMBRE, FLOR (étage),
OUT (en plein air)
Par défaut: OFF
CAPTEUR 3
Sélectionnez le type de capteur connecté à
l'entrée auxiliaire du capteur 3.
Gamme: OFF, CHAMBRE, FLOR (étage),
HUM (humidité)
Par défaut: OFF
CAPTEUR DE CHAMBRE
Sélectionnez si le capteur intégré de la
température ambiante est allumé ou éteint.
Gamme: OFF ou ON
Par défaut: ON
Régler
l’heure
Régler le
programme
Clè à distance
Basculer entre Auto,
Chaud, Frais, Off &
mode d’urgence
Régler la
température
Afficher le taux d’humidité, les
paramètres de la chaleur,de
frais, la température au sol ou
à l’extérieure
Température de la chambre
Allumer la ventillation
Bouton daccueil. Revenir à
l’écran «Home» (Accueil)
depuis n’importe quel menu.
Appuyez et maintenez
enfoncé pendant 3 secondes
pour accéder aux menus de
programmation

Toutes sp é cifications sont sujettes à changements
sans préavis. Imprim
é au Canada.
8 557_Q - 02/14.
Conception de produit, logiciel et littérature sont des droits réservés ©2014 par tekmar Control Systems
Ltd., Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,
B.C. Canada V1B 3K4, 250-545-7749, T é l é c: 250-545-0650 Site Web : www.tekmarControls.com
Pour une liste complète des paramètres et les détails opérationnels, s’il vous plaît
se référer à l’installation du thermostat et mode d’emploi (557_D) inclus avec
les compatible tekmarNet®contrôles ou télécharger la brochure depuis
www.tekmarcontrols.com
6. Paramètres critiques (suite)
Réglages du menu de configuration
UNITÉ DU TERMINAL W1
Sélectionner le type d'unité du terminal de
la première étape de chauffage W1.
Gamme: NONE, HRF1, HRF2, OTHR
(autres)
Par défaut: NONE
SAUVEGARDE W2 UNITE TERMINALE
Sélectionnez le type de chauffage d'appoint.
Gamme: NONE, CONV, COIL, FURN
(fournaise), OTHR (autres)
Par défaut: NONE
RELAIS Y1
Sélectionnez l'équipement de refroidissement
que relais Y1 active.
Gamme: HP1 (pompe à chaleur), AC1
(climatiseur), W2
Par défaut: HP1
Y2 RELAIS
Sélectionnez l'appareil que le relais Y2 active.
Gamme: OFF, HP2 (stade de la pompe à
chaleur 2), AC2 (stade du climatiseur 2),
HRV, DHUM (déshumidificateur), VALV
(
soupape )
Par défaut: OFF
RELAIS ACCESSOIRE
Sélectionnez l'appareil que le relais accessoire
active.
Gamme: OFF, HUM (humidificateur),
DHUM (déshumidificateur), VALV
(soupape)
Par défaut: OFF
SOUPAPE O/B
Sélectionner le mode de pompe à chaleur
du relais O/B.
Gamme: O ou B
Par défaut: O

© 2014 557_Q - 02/14
9
