Tempo Fitness 200FP User manual

200FP FILTERED TONE PROBE
95E0105 Rev. A
Introduction
This manual is intended to familiarize personnel with the
safe operation and maintenance procedures for the
Tempo 200FP Filtered Tone Probe.Please read this entire
manual before operating the tool, and keep this manual
available to all personnel.Replacement manuals are
available upon request at no extra charge.
Safety
Safety is essential in the use and maintenance ofTempo
tools and equipment.This instruction manual and any
markings on the tool provide information for avoiding
hazards and unsafe practices related to the use of this
tool. Observe all of the safety information provided.
Description
The 200FP Filtered Tone Probe is designed to identify
and trace wires or cables within a group without need of
removing insulation. In addition, the 200FP has been
specifically designed to filter out all power-related noise to
eliminate “Power Line Hum.” The unit is constructed of
durable ABS plastic, and an optional leather carrying
case, 200C, is available.The 200FP is also available as
part of the Model 801K kit.
When the 200FP is ON but not detecting a signal, the
signal LED will flash momentarily (every 4 seconds) as a
visible ON indicator and reminder. When a tone signal is
detected by the probe, the signal LED will serve as a
signal strength indicator.The brighter the LED, the
stronger the tone signal detected.
Controls

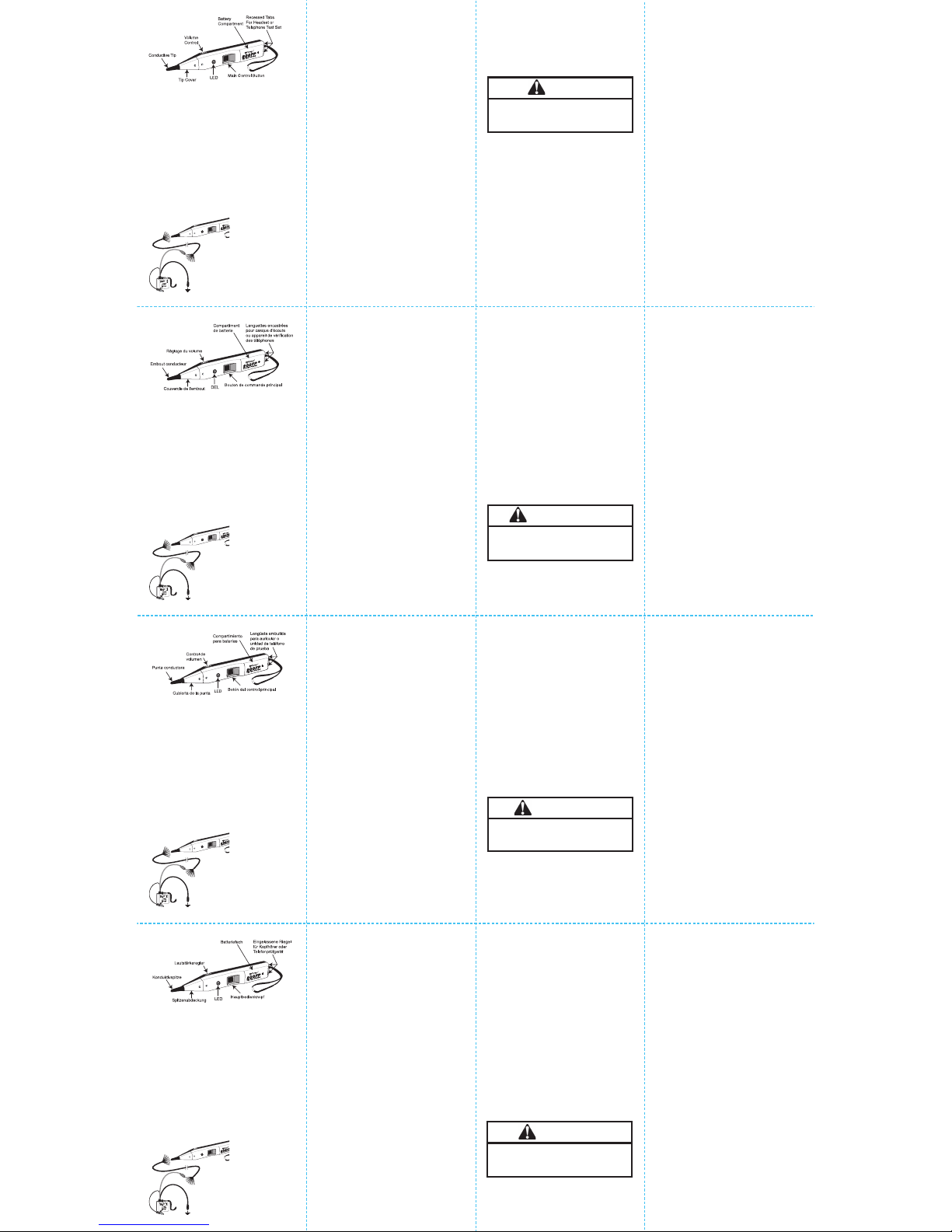

(See Figure 1)
A long press of the main control button turns the unit OFF
or ON, and the unit beeps to indicate the change. A lower
pitch beep indicates that the unit is going OFF. An Auto-
Off feature has been incorporated to turn the 200FP OFF
after 5 minutes to help preserve battery life.When Auto-
Off activates, a bee-bee-bee-beep sounds from the
speaker to alert the user that the 200FP is now OFF.
When the battery voltage is low, the unit sounds three
descending tones when it is turned ON.
Short presses of the main control button engage and
disengage the hum filter of the 200FP.The unit beeps to
indicate the change – a single beep means it is entering
AMPLIFICATEUR INDUCTIF FILTRÉ
200FP
95E0105 Rev. A
Introduction
Ce manuel d’instructions est conçu pour que le personnel
puisse se familiariser avec le fonctionnement et les
procédures d’entretien sûres de l’amplificateur inductif
filtré Tempo 200FP.Veuillez le lire entièrement avant
d’utiliser l’appareil et le garder à la disposition de tous les
employés.On peut obtenir des exemplaires gratuits sur
simple demande.
Sécurité
La sécurité est essentielle à l’utilisation et à l’entretien
des outils et équipements Tempo Ce manuel
d’instructions et toute étiquette sur l’outil fournit des
informations permettant d’éviter des dangers ou des
manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.
Description
L’amplificateur inductif filtré 200FP est conçu pour
identifier et dépister les fils ou les câbles au sein d’un
groupe sans nécessiter l’enlèvement de la gaine isolante.
En outre, l’amplificateur 200FP a été spécialement conçu
pour filtrer tout bruit lié à la transmission de puissance de
manière à éliminer le « ronflement » d’une ligne sous
tension. L’appareil est fabriqué en plastique ABS durable.
Un étui en cuir, no de réf. 200C, est disponible en option.
L’amplificateur 200FP est également disponible comme
élément du kit modèle 801K.
Lorsque l’appareil est sous tension et ne détecte pas de
signal, la DEL du signal clignote toutes les 4 secondes
pour servir d’indication et de rappel que l’appareil est en
fonctionnement.Lorsque la sonde détecte un signal, la
DEL permet d’évaluer l’intensité de ce signal. Plus la DEL
brille, plus l’intensité du signal détecté est forte.
Commandes
(Voir fig. 1)
On met l’appareil sous tension ou hors tension en
appuyant de manière prolongée sur le bouton de
commande principal. L’appareil émet un signal sonore
pour indiquer le changement d’état. Une tonalité plus
grave est émise lorsque l’appareil est mis hors tension.
L’appareil comprend une mise hors tension automatique
pour l’éteindre après 5 minutes d’inactivité afin
d’économiser la pile. L’activation de la mise hors tension
SONDA PARA TONOS FILTRADA
200FP
95E0105 Rev. A
Introducción
Este manual tiene como propósito familiarizar al personal
con los procedimientos de operación y mantenimiento
seguros para la Sonda para tonos Filtrada 200FP de
Tempo. Por favor, lea este manual en su totalidad antes
de manejar la herramienta, y manténgalo siempre al
alcance de todo el personal. Puede obtener copias
adicionales de manera gratuita, previa solicitud.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y
dar mantenimiento a las herramientas y equipo Tempo.
Este manual de instrucciones y todas las marcas que
ostenta la herramienta le ofrecen la información
necesaria para evitar riesgos y hábitos poco seguros
relacionados con su uso.Siga toda la información sobre
seguridad que se proporciona.
Descripción
La Sonda para tonos Filtrada 200FP de Tempo ha sido
diseñada para identificar y rastrear alambres o cables
dentro de un grupo sin la necesidad de remover el
aislamiento.Además, la sonda 200FP ha sido
específicamente diseñada para filtrar todo ruido
relacionado con la potencia de modo de eliminar el
“Zumbido de la Línea de Potencia”.La unidad está
construida de plástico ABS resistente; se dispone,
además, de un estuche portátil de piel optativo, modelo
200C.La sonda 200FP se encuentra también disponible
como parte del juego Modelo 801K.
Cuando la sonda 200FP se encuentra ENCENDIDA pero
no detecta señal, el LED de señalización parpadeará
momentáneamente (cada 4 segundos) como indicador
visible de ENCENDIDO y advertencia. Cuando la sonda
detecta señal de tono, el LED de señalización servirá
como indicador de potencia de señal. Mientras más
brillante se muestre el LED, más fuerte será la señal de
tono detectada.
Controles
(Véase la Figura 1)
Oprimir prolongadamente el botón del control principal
APAGA o ENCIENDE la unidad, y la unidad emite un
tono audible para indicar el cambio. Un tono audible más
bajo indica que la unidad se está APAGANDO.La función
Auto-Off (Auto-Apagado) ha sido incorporada para
200FP KABELORTUNGSGERÄT
MIT FILTER
95E0105 Rev. A
Einführung
Diese Anleitung dient dazu, das Personal mit der
sicheren Bedienung und Wartung des Tempo 200FP
Kabelortungsgeräts mit Filter vertraut zu machen. Bitte
lesen Sie die gesamte Anleitung, bevor Sie das Gerät
verwenden, und bewahren Sie sie für alle Mitarbeiter
zugänglich auf.Weitere Exemplare dieser Anleitung sind
auf Anfrage kostenlos erhältlich.
Sicherheit
Sicherheit steht an oberster Stelle bei Gebrauch und
Wartung von Tempo-Werkzeugen und -Geräten. Diese
Anleitung sowie spezielle Markierungen auf dem Gerät
bieten Hinweise zur Vermeidung von Gefahren und
unsicheren Praktiken beim Gebrauch dieses Gerätes.
Beachten Sie sämtliche vorhandenen
Sicherheitshinweise.
Beschreibung
Das 200FP Kabelortungsgerät mit Filter erkennt und
ortet Adern oder Kabel in einem Bündel von Kabeln,
ohne dass die Isolierung entfernt werden muss.
Zusätzlich verfügt das 200FP über eine Sonderfunktion,
mit der durch den Strom verursachtes Rauschen
herausgefiltert und so das Brummen der Stromleitung
eliminiert wird. Das Gerät besteht aus
widerstandsfähigem ABS-Kunststoff.Ein Etui aus Leder,
200C, ist wahlweise erhältlich.Das 200FP ist außerdem
als Teil des Modell 801K-Kits erhältlich.
Wenn das 200FP EINGESCHALTET ist, jedoch kein
Signal erkennt, blinkt kurz die Signal-LED (alle 4
Sekunden) auf und zeigt so an, dass das Gerät
eingeschaltet ist.Wenn ein Tonsignal erkannt wird, dient
die Signal LED als Signalstärke-Anzeige.Je heller die
LED, desto stärker ist das erkannte Tonsignal.
Bedienelemente
(Siehe Abbildung 1)
Das Gerät lässt sich durch ein langes Drücken des
Hauptbedienknopfes AUS- bzw.EINSCHALTEN und gibt
dabei ein Tonsignal aus. Ein tieferesTonsignal zeigt an,
dass das Gerät AUSGESCHALTET wird. Das Gerät
verfügt über eine automatische Abschaltfunktion, die das
200FP nach 5 Minuten ausschaltet, um die Lebensdauer
der Batterie zu verlängern. Wenn die automatische
Read and understand this material
before operating or servicing this
equipment. Failure to understand how
to safely operate this tool can result in
an accident causing serious injury
or death.
INSTRUCTION MANUAL
WARNING
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage.The signal word, defined below,
indicates the severity of the hazard.The message
after the signal word provides information for
preventing or avoiding the hazard.
Immediate hazards which, if not avoided,WILL
result in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards which, if not avoided, MAY result in injury.
DANGER
WARNING
•Do not expose this unit to rain or moisture.
Contact with live circuits can result in severe injury
or death.
•Use this unit for the manufacturer’s intended
purpose only, as described in this manual. Any
other use can impair the protection provided by
the unit.
•Use test leads or accessories that are appropriate
for the application.See the category and voltage
rating of the test lead or accessory.
•Inspect the test leads or accessory before use.
The item(s) must be clean and dry, and the
insulation must be in good condition.
•Before opening the case, remove the test leads
from the circuit and shut off the unit.
Failure to observe these warnings can result in
severe injury or death.
•Do not attempt to repair this unit. It contains no
user-serviceable parts.
•Do not expose the unit to extreme temperatures or
high humidity. See Specifications.
Failure to observe these precautions can result in
injury and can damage the instrument.
WARNING
CAUTION
ELECTRIC
SHOCK HAZARD
CAUTION
Veuillez lire et bien comprendre ce
manuel avant d'utiliser cet équipement
ou d'en faire l'entretien.Le fait de ne
pas savoir comment utiliser cet outil de
façon sécuritaire peut entraîner des
blessures graves ou la mort.
MANUEL D'UTILISATION
AVERTISSEMENT
SYMBOLE
D'ALERTE DE
SÉCURITÉ
Ce symbole attire l'attention sur les risques de
danger et de mauvaise utilisation pouvant causer
des blessures ou des dommages matériels.Le mot-
indicateur, défini ci-dessous, indique la sévérité du
danger.Le message qui le suit explique comment
prévenir ou éviter le danger en question.
Dangers immédiats qui, à moins d'être évités,
CAUSERONT CERTAINEMENT des blessures
graves ou la mort.
Dangers qui, à moins d'être évités, PEUVENT
CAUSER des blessures graves ou la mort.
Dangers qui, à moins d'être évités, CAUSERONT
PEUT-ÊTRE des blessures.
DANGER
AVERTISSEMENT
MISE EN GARDE
•N’exposez pas cet appareil à la pluie ou à
l’humidité.Tout contact avec des circuits sous
tension peut causer des blessures graves ou
la mort.
•Employez cet outil uniquement selon l’usage
prévu par le fabricant tel que décrit dans ce
manuel.Toute autre utilisation peut affaiblir la
protection assurée par l’appareil.
•Utilisez des fils d’essai ou accessoires appropriés
à l’application.Voir la catégorie et la tension
nominale des fils d'essai ou accessoires.
•Inspectez les fils d'essai ou accessoires avant
utilisation. Les pièces doivent être propres et
sèches et l'isolation en bon état.
•Avant d'ouvrir le boîtier, retirez les fils d'essai du
circuit et éteignez l'appareil.
Le non-respect de ces avertissements peut causer
des blessures graves ou la mort.
•N'essayez pas de réparer l'appareil.Il ne contient
pas de pièces réparables par l'utilisateur.
•N'exposez pas l'appareil à des températures
extrêmes ou à un niveau d'humidité élevé.Voir les
Caractéristiques techniques.
Le non-respect de ces précautions peut entraîner
des blessures ou endommager l'instrument.
AVERTISSEMENT
MISE EN GARDE
RISQUE
D’ÉLECTROCUTION
Lea y entienda este material antes de
operar o dar servicio a este equipo.
No entender cómo operar de manera
segura esta herramienta puede
resultar en accidentes, causando
lesiones graves o muerte.
MANUAL DE INSTRUCCIONES
ADVERTENCIA
SÍMBOLO DE
ALERTA DE
SEGURIDAD
Este símbolo se utiliza para llamar su atención
sobre los peligros o las prácticas no seguras de
trabajo que podrían resultar en lesiones o daños
a la propiedad. La palabra de aviso, definida a
continuación, indica la gravedad del peligro.
El mensaje después de la palabra de aviso
proporciona información para prevenir o evitar
el peligro.
Peligros inmediatos que, si no se evitan,
RESULTARÁN en lesiones graves o muerte.
Peligros que, si no se evitan, PODRÍAN resultar en
lesiones muy graves o muerte.
Peligros que, si no se evitan, PUEDEN resultar en
lesiones.
PELIGRO
ADVERTENCIA
PRECAUCIÓN
•No exponga esta unidad a la lluvia o a la
humedad. El contacto con circuitos vivos puede
resultar en lesiones graves o muerte.
•Utilice esta unidad sólo para los fines que ha
destinado el fabricante, como se indica en este
manual. Cualquier otro uso puede afectar la
protección proporcionada por la unidad.
•Utilice conductores de prueba o accesorios que
sean apropiados para la aplicación. Consulte la
categoría y el voltaje nominal del conductor o
accesorio de prueba.
• Inspeccione los conductores o los accesorios de
prueba antes de usarlos. Los elementos deben
estar limpios y secos, y el aislamiento debe estar
en buen estado.
•Antes de abrir la caja, retire los conductores de
prueba del circuito y apague la unidad.
No cumplir con estas advertencias puede resultar
en lesiones graves o muerte.
•No intente reparar esta unidad. No contiene
piezas a las que pueda prestar servicio el usuario.
•No exponga esta unidad a temperaturas extremas
o alta humedad. Consulte las especificaciones.
No cumplir con estas precauciones puede resultar
en lesiones y puede dañar el instrumento.
ADVERTENCIA
PRECAUCIÓN
PELIGRO DE
DESCARGA ELÉCTRICA
Lesen Sie vor Betrieb oder Wartung
dieses Geräts die Bedienungsanleitung
sorgfältig durch. Mangelndes
Verständnis seiner sicheren
Handhabung kann zu schweren bzw.
tödlichen Verletzungen führen.
BEDIENUNGSANLEITUNG
ACHTUNG
SICHERHEITS-
WARNSYMBOL
Dieses Symbol macht Sie auf gefährliche oder
riskante Praktiken aufmerksam, die zu Schäden
oder Verletzungen führen können. Das Signalwort,
wie nachfolgend definiert, gibt den Ernst der Gefahr
an. Der dem Signalwort folgende Hinweis informiert
darüber, wie die Gefahr vermieden wird.
Akute Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod führt.
Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod führen kann.
Gefahr, die bei Nichtvermeiden zu Verletzungen
führen kann.
GEFAHR
ACHTUNG
VORSICHT
•Dieses Gerät nicht Regen oder Feuchtigkeit
aussetzen. Das Berühren von Stromkreisen kann
zu schweren Verletzungen oder zum Tod führen.
•Dieses Gerät nur zu seinem vom Hersteller be-
stimmten Zweck wie in dieser Anleitung beschrieben
verwenden. Andere Verwendungen beeinträchtigen
u.U.den vom Gerät gebotenen Schutz.
•Für den jeweiligen Einsatz geeignete
Messleitungen bzw.Zubehör verwenden.
Kategorie und Nennspannung von Messleitung
und Zubehör prüfen.
•Messleitungen und Zubehör vor dem Einsatz
überprüfen. AlleTeile müssen sauber und trocken
sein, die Isolierung muss sich in gutem Zustand
befinden.
•Vor Öffnen des Gehäuses die Messleitungen vom
Stromkreis entfernen und das Gerät abschalten.
Nichtbeachten dieser Sicherheitsvorkehrungen kann
zu schweren Verletzungen oder zum Tod führen.
•An diesem Gerät keine Reparaturversuche
unternehmen. Es enthält keine vom Benutzer
reparierbare Teile.
•Das Gerät keinen extremenTemperaturen oder
hoher Feuchtigkeit aussetzen.(Siehe Technische
Daten)
Nichtbeachten dieser Sicherheitsvorkehrungen kann
zu Verletzungen oder Schäden am Gerät führen.
ACHTUNG
VORSICHT
BERÜHRUNGS-
GEFAHR

Physical
Length . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 mm (9.85")
Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 mm (1.27")
Depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 mm (1.38")
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 g (5 oz)
Operating/Storage Conditions
Temperature . . . . . . . . . . . . 0°C to 50°C (32°F to 122°F)
Maintenance
Battery Replacement
1. Turn the unit off.
2. Remove the screw, then the battery door.
3. Replace the battery (observe polarity).
4. Replace the back and the screws. Do not overtighten
the screw.
Tip Replacement
1. Turn the unit off.
2. Remove the slotted screw and remove tip cover.
3. Replace the tip.
4. Replace tip cover and screw. Do not overtighten the
screw.
Cleaning
Periodically wipe with a damp cloth and mild detergent; do
not use abrasives or solvents.
mettre le haut-parleur en sourdine afin de n’utiliser que
la DEL, puis connecter un cavalier entre les deux
prises encastrées. Cela simule la connexion à un
ensemble de raccordement.
6. Placer la pointe de l’amplificateur 200FP sur la gaine
isolante de chacun des conducteurs à tester.
7. La réception de la tonalité sera la plus forte sur le fil
porteur du signal. (La réception de la tonalité pourrait
être améliorée en séparant les fils du groupe.)
Caractéristiques
Caractéristiques électriques
Gain nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 dB
Impédance d’entrée . . . . . . . . . . . . . . . . . . . . . . 100 MΩ
Résistance (minimale) de l’embout
de l’amplificateur . . . . . . . . . . . . . . . . . . . . . . . . 300 Ω
Pile . . . . . . . . . . . . . . . . . . . . . . . Une pile alcaline de 9V
Durée de vie de la pile . . . . . . . . . . . . . . . . . . . 50 heures
Protection contre les surtensions . . Cat I, 150 V à la terre
Caractéristiques physiques
Longueur . . . . . . . . . . . . . . . . . . . . . . . 250 mm (9,85 po)
Largeur . . . . . . . . . . . . . . . . . . . . . . . . . 32 mm (1,27 po)
Epaisseur . . . . . . . . . . . . . . . . . . . . . . . 35 mm (1,38 po)
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 g (5 oz)
Entreposage/Conditions d’utilisation
Température . . . . . . . . . . . . 0 °C à 50 °C (32 °F à 122 °F)
Entretien
Remplacement de la pile
1. Mettre l’appareil hors tension.
2. Enlever la vis du couvercle du compartiment de la pile,
puis le couvercle lui-même.
3. Remplacer la pile (suivre la polarité).
4. Replacer le couvercle et remettre la vis.Ne pas serrer
excessivement la vis.
Remplacement de l’embout
1. Mettre l’appareil hors tension.
2. Enlever la vis à filets interrompus et le couvercle de
l’embout.
3. Remplacer l’embout.
4. Remettre en place le couvercle de l’embout et sa vis.
Ne pas serrer excessivement la vis.
Nettoyage
Nettoyer régulièrement avec un chiffon humide et un
détergent doux. Ne pas utiliser de produits abrasifs ou de
solvants.
entre dos lengüetas empotradas.Esto simula la
conexión de un aparato para teléfonos de interrupción.
6. Con la punta de la sonda 200FP toque el aislamiento
de cada conductor objetivo potencial.
7. La recepción del tono será más alta en el alambre
portador de señal. (La recepción del tono puede
mejorarse separando los alambres del grupo.)
Especificaciones
Eléctricas
Ganancia nominal . . . . . . . . . . . . . . . . . . . . . . . . . 35 dB
Impedancia de entrada nominal . . . . . . . . . . . . . 100 MΩ
Resistencia de la punta de la sonda (mínima) . . . . 300 Ω
Pila . . . . . . . . . . . . . . . . . . . . . . . . . . Una alcalina de 9 V
Vida útil nominal de la pila . . . . . . . . . . . . . . . . . 50 horas
Protección de sobretensión . . . . . . . Cat I, 150 V aTierra
Físicas
Longitud . . . . . . . . . . . . . . . . . . . . . 250 mm (9,85 pulg.)
Anchura . . . . . . . . . . . . . . . . . . . . . . . 32 mm (1,27 pulg.)
Profundidad . . . . . . . . . . . . . . . . . . . . 35 mm (1,38 pulg.)
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 g (5 oz)
Condiciones de operación/almacenamiento
Temperatura . . . . . . . . . . . . . 0°C a 50°C (32°F a 122°F)
Mantenimiento
Cómo reemplazar la pila
1. Apague la unidad.
2. Retire el tornillo, luego la puerta del compartimiento
de las pilas.
3. Reemplace la pila (fíjese en la polaridad).
4. Vuelva a colocar la tapa posterior y los tornillos.
No apriete el tornillo demasiado.
Cómo reemplazar la punta
1. Apague la unidad.
2. Extraiga el tornillo ranurado y extraiga la tapa de
punta.
3. Reemplace la punta.
4. Vuelva a colocar la tapa de la punta y el tornillo.
No apriete el tornillo demasiado.
Limpieza
Limpie periódicamente utilizando un paño húmedo y
detergente suave;no utilice abrasivos ni solventes.
Abschaltfunktion aktiviert ist, ertönt aus dem
Lautsprecher ein Tonsignal (bi-bi-bi-biep), um den
Benutzer darauf hinzuweisen, dass das 200FP nun
AUSGESCHALTET ist.Wenn die Batteriespannung
niedrig ist, gibt das Gerät beim EINSCHALTEN drei
absteigende Töne aus.
Durch ein kurzes Drücken auf den Hauptbedienknopf wird
der Brummfilter des 200FP ein- und ausgeschaltet. Das
Gerät gibt einen Signalton aus, um auf diese Änderung
hinzuweisen. Ein einzelner Signalton bedeutet, dass das
Gerät in den normal ungefilterten Modus wechselt. Ein
Doppelsignalton bedeutet, dass der Filter eingeschaltet
ist. Im normalen Modus erscheint die LED-Anzeige rot
und im Filtermodus erscheint sie grün.
Mit dem Lautstärkeregelknopf auf der rechten Seite des
200FP kann der Benutzer die Empfindlichkeit und
Lautstärke des Geräteausgangs regeln.
Bedienung
Zur Identifizierung von Adern und Kabeln wird zunächst
ein Verfolgungstongenerator wie der Tempo 77HP, 77GX
oder AT8 an die zu
verfolgenden Adern
angeschlossen.
Schließen Sie bei
funktionierenden,
abgeschlossenen
Kabeln eine Leitung des
Tongenerators an eine
Ader und die andere
Testleitung an die Erde
oder die Gerätemasse
an. Dies ermöglicht die
Ortung des Kabels und
die Identifizierung der angeschlossenen Ader.
(Siehe Abbildung 2)
Schließen Sie bei nicht-funktionierenden oder nicht-
abgeschlossenen Kabeln eine Testleitung eines
Tongenerators an eine Ader und die andere Testleitung
an eine andere Ader (z. B. a/b-Leitungspaar eines offenen
Paares) an.Dadurch kann sich die Kabelortung etwas
schwieriger gestalten, jedoch werden beide Adern in
einem Paar, auf dem der Verfolgungston gesendet wurde,
positiv identifiziert.
1. Zur Aktivierung des 200FP den rechteckigen
Hauptbedienknopf lange drücken.
Hinweis:Temperatur- und Batterieschwankungen
können die Frequenz der von Tongeneratoren
erzeugten Töne beeinträchtigen.Unter bestimmten
Bedingungen kann ein Tontestset Frequenzen
erzeugen, die dem Brummen einer Stromleitung
ähneln. Diese Frequenzen werden dann durch den
Filtermodus des 200FP blockiert.
2. Bevor derTon am anderen Ende des Kabels bzw.der
Ader geortet wird, das 200FP auf ordnungsgemäßen
Betrieb an der Tonquelle prüfen. Das Ortungsgerät
EINSCHALTEN, in den Filtermodus versetzen (kurz
die Bedientaste drücken und dann leuchtet die LED
grün auf) und einen durchgängigen Einzelton oder
einen vollständigen Wobbelton am Tongenerator
abwarten. Wenn keinTon oder nur ein „halber“
Wobbelton festgestellt wird, das 200FP mit der
„normalen“ ungefilterten Einstellung verwenden oder
die Batterie im Tongenerator auswechseln.
3. Nach der Aktivierung kann die Lautstärke je nach
Umgebung eingestellt werden.Die Lautstärke des
Tons kann erhöht werden, um Geräusche zu
übertönen (z. B.Autoverkehr, Flugzeuge oder
Maschinen), oder verringert werden, um Störsignale
zu verringern oder wenn sich die Arbeitsstelle in einem
Bereich befindet, in dem leise gearbeitet werden
muss.
4. Das 200FP ist mit versenkten Anschlüssen zum
Anschluss eines Prüfapparats eines
Leitungsmonteurs ausgestattet. Durch das
Anschließen des Prüfapparats mit ausgewähltem
Sprechmodus wird das Kabelortungsgerät
automatisch aktiviert.
5. Um das 200FP ohne Drücken des
Hauptbedienknopfes einzuschalten, den Lautsprecher
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Abb. 1
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Abb. 2
stumm zu schalten und nur die LED zu verwenden,
eine Brücke zwischen die beiden versenkten
Flachsteckhülsen setzen.Dadurch wird der Anschluss
eines Prüfapparats simuliert.
6. Mit der Spitze des 200FP die Isolierung aller
möglichen Zielleiter berühren.
7. Der Empfang des Tones ist bei der leitenden Ader am
stärksten. (Der Empfang des Tones kann durch das
Wegziehen der Adern von der Adergruppe verbessert
werden.)
Technische Daten
Elektrische Daten
Nennverstärkung . . . . . . . . . . . . . . . . . . . . . . . . . .35 dB
Eingangsnennimpedanz . . . . . . . . . . . . . . . . . . .100 MΩ
Widerstand der Gerätespitze (Minimum) . . . . . . . .300 Ω
Batterie . . . . . . . . . . . . . . . . . . . . .Eine 9V-Alkali-Batterie
Nennlebensdauer der Batterie . . . . . . . . . . . .50 Stunden
Überspannungsschutz . . . . . . . . . .Kat I, 150 V zu Masse
Abmessungen
Länge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 mm
Breite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 mm
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .142 g
Betriebs-/Lagerungsbedingungen
Temperatur . . . . . . . . . . . . . . . . . . . . . . . . .0°C bis 50°C
Wartung
Auswechseln der Batterie
1. Das Gerät ausschalten.
2. Die Schraube herausdrehen und dann die Abdeckung
des Batteriefachs entfernen.
3. Die Batterie auswechseln (dabei Polarität beachten).
4. Die Abdeckung des Batteriefachs wieder anbringen
und die Schrauben wieder eindrehen. Die Schraube
nicht zu stark anziehen.
Auswechseln der Spitze
1. Das Gerät ausschalten.
2. Die Schlitzschraube herausdrehen und den
Spitzendeckel abnehmen.
3. Die Spitze auswechseln.
4. Den Spitzendeckel wieder aufsetzen und die
Schraube wieder eindrehen. Die Schraube nicht zu
stark anziehen.
Reinigung
Regelmäßig mit einem feuchtenTuch und einem milden
Reinigungsmittel abwischen. Keine Scheuer- oder
Lösungsmittel verwenden.
the normal unfiltered mode, while a double beep means
the filter is engaged. In the normal mode the LED
indicator operates in red color, and in filter mode the LED
appears green.
A volume control knob located on the right side of the
200FP allows the user to control the sensitivity and
loudness of the probe output.
Operation
Identification of wires and cables is accomplished by first
connecting a tracing tone generator like theTempo 77HP,
77GX or AT8 to the wires being traced.
In working cables that are terminated, connect one lead of
the tone generator to a wire and the other test lead to
earth or equipment ground.This allows localization of the
cable and identification of the connected wire.
(See Figure 2)
In non-working or un-terminated cables, connect one test
lead of a tone generator to a wire and the other test lead
to another wire (i.e., tip and ring of an open pair).This can
make cable localization
a little more difficult, but
allows positive
identification of both
wires in a traced pair.
1. To activate the 200FP, use a long press of the square
main control button.
Note: Changes in temperature and battery power can
affect the frequency of tones produced by any given
tone generator.Under certain conditions, a tone test
set may produce frequencies that are similar to power
line hum and cause them to be blocked by the 200FP’s
filter mode.
2. Prior to locating the tone at the far end of the cable or
wire, confirm proper operation of the 200FP at the tone
source.With the probe ON and in the filter mode (a
short press of the control button and a green LED
blink), listen for a solid single tone or a complete
warble tone at the tone generator. If no tone or only
“half ”of a warble tone is detected, use the 200FP in
the “Normal” unfiltered setting or replace the battery in
the tone generator.
3. Once activated, the volume control can be adjusted to
suit the environment.Loudness of the probe tone
output can be increased to overcome noise (i.e.,
vehicular traffic, airplanes or machinery) or decreased
to reduce interference or when working in noise
sensitive areas.
4. The 200FP is equipped with recessed ports for
connecting a lineman’s butt set. Attaching the butt set
automatically activates the probe when Talk mode is
selected on the set.
5. To activate the 200FP without depressing the main
control button, silence the speaker, and use only the
LED, attach a jumper between the two recessed tabs.
This simulates connection of a butt set.
6. Touch the tip of the 200FP to the insulation of each
potential target conductor.
7. Reception of tone will be loudest on the subject wire.
(Reception of the tone may be improved by separating
the wires from the group.)
Specifications
Electrical
Nominal Gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 dB
Nominal Input Impedance . . . . . . . . . . . . . . . . . . 100 MΩ
Probe Tip Resistance (minimum) . . . . . . . . . . . . . . 300 Ω
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . One 9V alkaline
Nominal Battery Life . . . . . . . . . . . . . . . . . . . . . 50 hours
Overvoltage Protection . . . . . . . . . . . Cat I, 150V to Gnd
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 1
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 2
automatique de l’amplificateur 200FP est signalée par
l’émission d’une tonalité « bi-bi-bi-bip » par le haut-
parleur.Lorsque la pile est déchargée, l’appareil émet
trois sons progressivement plus graves au moment de sa
mise sous tension.
Pour activer et désactiver le filtre anti-ronflement de
l’amplificateur 200FP, appuyer brièvement sur le bouton
de commande principal. L’appareil émet un signal sonore
pour indiquer le changement d’état, un signal sonore
unique indiquant le passage au mode normal non filtré,
un signal sonore double indiquant l’activation du filtre.En
mode de fonctionnement normal, la DEL est rouge ; en
mode filtré, la DEL est verte.
Un bouton de commande de volume situé sur le côté droit
de l’amplificateur 200FP permet à l’utilisateur de
commander la sensibilité et le volume du signal.
Utilisation
L’identification des fils et câbles s’effectue dans un
premier temps par la connexion aux conducteurs
dépistés d’un générateur de tonalité de type Tempo 77HP,
77GX ou AT8.
Pour les câbles
opérationnels
comportant des
terminaisons, connecter
un des fils du générateur
de tonalité à un des fils
du câble et l’autre fil
d’essai à la terre ou à la
masse du matériel. Ceci
permet la localisation du
câble et l’identification
du fil connecté.
(Voir fig. 2)
Pour les câbles non fonctionnels ou non munis de
terminaison, connecter un des fils d’essai d’un
générateur de tonalité à un fil et l’autre fil d’essai du
générateur à un autre fil (tête et nuque d’une paire
ouverte). Cela peut compliquer un peu la localisation du
câble, mais permet d’identifier avec certitude les deux
conducteurs d’une paire.
1. Pour activer le 200FP, appuyer pendant un certain
temps sur le bouton de commande principal carré.
Remarque : Les changements de température et de
niveau de charge de la pile peuvent affecter la
fréquence des tons émis par tout générateur de
tonalité. Sous certaines conditions, un appareil de
mesure à tonalité peut produire des fréquences
semblables à celles du ronflement d’une conduite
d’alimentation, ce qui provoque leur blocage par le
mode filtrant de l’amplificateur 200FP.
2. Avant de localiser la tonalité à l’extrémité du câble ou
du fil, confirmer le bon fonctionnement de
l’amplificateur 200FP au niveau de la source de la
tonalité. L’appareil étant SOUS TENSION et en mode
filtrant (suite à un appui rapide sur le bouton de
commande et en présence d’un clignotement de
couleur verte de la DEL), écouter pour détecter une
tonalité unique continue ou une tonalité modulée
complète au niveau du générateur de tonalité.En cas
d’absence de tonalité ou de présence d’une « moitié
» de tonalité modulée, utiliser l’amplificateur 200FP en
mode « normal » ou non modulé, ou remplacer sa
pile.
3. Lorsque l’appareil est activé, il est possible de régler le
volume en fonction du bruit ambiant. Il est possible
d’augmenter le volume pour compenser le bruit
ambiant (bruit de la circulation automobile, du passage
d’avions ou de machines en fonctionnement) ou de
diminuer le volume pour réduire les interférences ou
pour le travail dans des zones où le bruit doit être évité.
4. L’amplificateur 200FP est doté de ports encastrés
permettant une connexion à l’ensemble de
raccordement d’un monteur de ligne. La connexion à
l’ensemble de raccordement met automatiquement
l’appareil sous tension lorsque le mode Conversation
a été choisi pour l’ensemble de raccordement.
5. Pour mettre l’amplificateur 200FP sous tension sans
avoir à appuyer sur le bouton de commande principal,
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 1
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 2
APAGAR la sonda 200FP luego de 5 minutos para ayudar
a conservar la vida útil de la pila. Cuando se activa la
función Auto-Off (Auto-Apagado), el altavoz emitirá un
tono audible repetidamente para alertar al usuario de que
la sonda 200FP se encuentra APAGADA.Cuando el
voltaje de la pila es bajo, la unidad emitirá tres tonos
descendentes cuando se ENCIENDE.
Oprimir momentáneamente el botón del control principal
habilitará y deshabilitará el filtro de zumbido de la sonda
200FP. La unidad emitirá un tono audible para indicar el
cambio – un tono audible sencillo significa que está
entrando en el modo normal sin filtrar, mientras que un
tono audible doble significa que el filtro está habilitado. En
el modo normal, el indicador LED se muestra de color
rojo, y en el modo de filtro, el LED aparece color verde.
Una perilla de control de volumen en el lado derecho de
la sonda 200FP le permite al usuario controlar la
sensibilidad y el volumen de salida de la sonda.
Operación
La identificación de los alambres y cables se logra,
primero, conectando un
generador de tonos de
rastreo como los
modelos 77HP, 77GX o
AT8 de Tempo a los
alambres que serán
rastreados.
Para cables en
funcionamiento, conecte
un cable de prueba de
un generador de tonos a
un alambre y el otro
cable de prueba a una
conexión a tierra o tierra
del equipo. Esto permite la ubicación del cable y la
identificación del alambre conectado.
(Véase la Figura 2)
Para cables que no están en funcionamiento, conecte un
cable de prueba de un generador de tonos a un alambre y
el otro cable de prueba a otro alambre (por ejemplo, de
punta y nuca de un par abierto). Esto podría dificultar
levemente la ubicación del cable, pero permite la
identificación positiva de ambos alambres en un par
rastreado.
1. Para activar la sonda 200FP, oprima prolongadamente
el botón cuadrado del control principal.
Nota: Los cambios en temperatura y en la potencia de
la pila pueden afectar las frecuencias de tonos
producidos por cualquier generador de tonos. Bajo
ciertas condiciones, un aparato de prueba de tonos
podría producir frecuencias similares al zumbido de la
línea de potencia y ocasionar que el modo de filtro de
la sonda 200FP los bloquee.
2. Antes de ubicar el tono en el extremo del cable o del
alambre, confirme la operación adecuada de la sonda
200FP en la fuente de tonos. Con la sonda
ENCENDIDA y en el modo de filtro (opresión
momentánea del botón de control y parpadeo del LED
verde), escuche para detectar un tono sencillo
continuo o un tono de frecuencia variable completo en
el generador de tonos.Si no se detecta un tono o sólo
la “mitad” del tono de frecuencia variable, utilice la
sonda 200FP en el ajuste “Normal” sin filtrar o
reemplace la pila del generador de tonos.
3. Una vez activado, el control del volumen puede
ajustarse para adaptarse al ambiente.El volumen de
la salida del tono de prueba puede aumentarse para
vencer el ruido (por ejemplo, tránsito vehicular,
aviones o maquinaria) o disminuirse para reducir la
interferencia o cuando se trabaja en zonas sensibles
al ruido.
4. La sonda 200FP está equipada con puertos
empotrados para conectar un aparato para teléfonos
de interrupción de electricistas de campo. Acoplar un
aparato para teléfonos de interrupción
automáticamente activa la sonda cuando se
selecciona el modo Hablar en el aparato.
5. Para activar la sonda 200FP sin oprimir el botón del
control principal, silencie el altavoz y utilice
únicamente el LED, acople una conexión en puente
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 1
LONGPRESS
ON/OFF
SHORTPRESS
GREEN=FILTER
RED=NOFILTER
Fig. - 2
Tempo – Mesa | Formerly Progressive Electronics
Telephone: [phone]
Toll-free in the US and Canada: 1 800 282-7941
Facsimile: [phone]
www.tempo.textron.com
One-Year Limited Warranty
Tempo warrants to the original purchaser of these goods
for use that these products will be free from defects in
workmanship and material for one year, excepting normal wear
and abuse.
For all Test Instrument repairs, you must first request a Return
Authorization Number by contacting our
Customer Service department at:
toll free in the US and Canada 800 642-2155
Telephone [phone]
Facsimile [phone].
This number must be clearly marked on the shipping label. Ship
units Freight Prepaid to:
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA.
Mark all packages:
Attention:TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped,
abused, etc.) repair cost quote available upon request.
Note: Prior to returning any test instrument, please check to
make sure batteries are fully charged.
Tempo – Mesa | Anciennement
Progressive Electronics
Téléphone : [phone]
Numéro sans frais aux États-Unis et au Canada :
1 800 282-7941
Télécopieur : [phone]
www.tempo.textron.com
Garantie limitée d'un an
Tempo garantit à l’acheteur initial de ces produits que ceux-ci
sont libres de défauts de matériaux et de vices de fabrication
pendant une période d’un an, exception faite de l’usure normale
et des abus.
Pour toute réparation d'appareil de vérification, vous devez
obtenir un numéro d'autorisation de retour de marchandise
auprès de notre service à la clientèle en appelant le
[phone] Télécopieur [phone].(Numéro sans
frais aux États-Unis et au Canada : 800 642-2155).Ce numéro
doit être clairement indiqué sur l’étiquette d’envoi.Expédiez les
appareils port payé à
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 États-Unis.
Veuillez inscrire la mention suivante sur tous les colis :
Attention:TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (chute, utilisation
abusive, etc.), un devis de réparation est disponible sur
demande.
Remarque : avant de renvoyer un instrument de vérification,
veuillez vous assurer que la batterie est encore chargée.
Tempo – Mesa | Anteriormente conocida como
Progressive Electronics
Teléfono: [phone]
Llamada gratis desde los EE.UU. y Canadá:
1 800 282-7941
Fax: [phone]
www.tempo.textron.com
Garantía limitada de un año
Tempo garantiza este equipo contra defectos de material o de
mano de obra, por el periodo de un año a partir de la fecha de
compra. Esta garantía no se aplicara a ningún defecto, falla o
daño causado por uso indebido o mantenimiento inadecuado.
Si su equipo necesita ser reparado usted debe solicitar un
numero de Autorización de Devolución de Material (RMA #)
contactando el departamento de servicios al consumidor de
Tempo a los siguientes números telefónicos:
Llamadas gratis dentro de los EE.UU.y Canadá:
800-642-2155
Tel: +[phone]
Fax: +[phone]
Después de obtener él numero de autorización envié la unidad
con el flete prepagado a la siguiente dirección:
TEMPO
Attention:TEST INSTRUMENT REPAIR
RMA#______________
1390 Aspen Way, Vista, CA 92081 USA
Si el equipo esta fuera de garantía usted puede obtener una
cotización del costo de reparación comunicándose con el
departamento de servicios al consumidor a los teléfonos ya
indicados.
Nota: Antes de devolver este equipo para ser reparado
compruebe que las baterías están cargadas y debidamente
instaladas.
Tempo – Mesa | ehemals Progressive Electronics
001-480-966-2931 • Fax: [phone]
Gebührenfrei in den USA und Kanada:
1-800-282-7941
www.tempo.textron.com
Einjährige beschränkte Garantie
Tempo garantiert dem Erstkäufer dieser Produkte, dass sie unter
Ausschluss von normalem Verschleiß oder Missbrauch ein Jahr
lang frei von Material- und Herstellungsfehlern sind.
Bei allen Reparaturen an Prüfgeräten muss zunächst eine
Rücksendungserlaubnisnr.(RA No.) bei der
Kundendienstabteilung unter:
Gebührenfrei in den USA und Kanada: 800 642-2155
Telephone [phone]
Fax [phone].
Diese Nummer muss gut lesbar auf dem Versandetikett
angegeben werden. Alle Geräte freigemacht an
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA
A senden und mit
Attention “TEST INSTRUMENT REPAIR“ beschriften.
Bei Geräten ohne Garantieschutz (z.B.gefallene oder
missbrauchte Geräte) kann ein Kostenvoranschlag für die
Reparatur eingeholt werden.
Hinweis: Bitte laden Sie vor dem Einsenden die Batterien des
Geräts vollständig auf.
WARNING
Before opening the case, remove the test leads
from the circuit and shut off the unit.
Failure to observe this warning can result in severe
injury or death.
Avant d'ouvrir le boîtier, retirez les fils d'essai du
circuit et éteignez l'appareil.
Le non-respect de cet avertissement peut causer
des blessures graves ou la mort.
AVERTISSEMENT
Antes de abrir la caja, retire los conductores de
prueba del circuito y apague la unidad.
De no observarse esta advertencia pueden sufrirse
graves lesiones o incluso la muerte.
ADVERTENCIA
Vor Öffnen des Gehäuses die Messleitungen vom
Stromkreis entfernen und das Gerät abschalten.
Nichtbeachten dieses Warnhinweises kann zu
schweren Verletzungen oder zum Tod führen.
ACHTUNG
