Texas Equipment Smart Spreder 200 User manual

Smart Spreder 200
DK Brugsanvisning
GB User Manual
DE Betriebsanleitung
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 15.1
Tel. [phone] - www.texas.dk - [e-mail]

2
Identifikation af dele / Identifications of parts / Identifizierung der Teile
A
B
C
Sekskantbolt M6x35
Hex Bolt M6x35
Sechskantschraube M6x35
x 4
Sekskantbolt M6x30
Hex Bolt M6x30
Sechskantschraube M6x30
x 4
Firkantbolt M6x35
Square Neck Bolt M6x35
Flachrundschraube mit Vierkantansatz
M6x35
x 2
D
E
F
Fanemøtrik M6
Wing Nut M6
Flügelmutter M6
x 10
Stor flad spændeskive Ø6
Big Flat Washer Ø6
Große Unterlegscheibe Ø6
x 4
Beholder
Hopper Assembly
Trichterbaugruppe
x 1
G
H
I
Støtteben
Support Leg
Standbein
x 2
Forbindelsesstang
Connect Pole
Verbindungsstange
x 2
Forstærkningsplade
Strengthen Plate
Versteifungsstrebe
x 1

3
Indholdsfortegnelse
Identifikation af dele / Identifications of parts / Identifizierung der Teile...............................1
Brugsanvisning – DK.........................................................................................................4
Generelle advarsler .............................................................................................................4
Identificering af styringer og funktioner................................................................................5
Montagevejledning...............................................................................................................5
Betjeningsvejledning............................................................................................................7
Spredevejledning.................................................................................................................9
Vedligeholdelse og opbevaring..........................................................................................10
Specifikationer...................................................................................................................10
User manual - GB.............................................................................................................11
General Warnings..............................................................................................................11
Controls and Features Identification..................................................................................12
Assembly Instructions........................................................................................................12
Operation Instructions........................................................................................................14
Spreading Instructions.......................................................................................................16
Maintenance and Storage..................................................................................................17
Specifications.....................................................................................................................17
Betriebsanleitung - DE ....................................................................................................18
Allgemeine warn- und sicherheitshinweise........................................................................18
Bedienelemente und Funktionen.......................................................................................19
Montageanweisungen........................................................................................................20
Bedienungsanweisungen...................................................................................................21
Streuanweisungen.............................................................................................................23
Wartung und Lagerung......................................................................................................24
Technische Daten..............................................................................................................25

4
Brugsanvisning – DK
Oversættelse af den originale brugsanvisning
Generelle advarsler
LÆS og FORSTÅ denne manual fuldstændig før Smart Spreder 200 tages i brug.
Brugeren skal læse og forstå alle sikkerheds- og advarselsoplysninger og alle betjenings-,
vedligeholdelses- og opbevaringsanvisninger, før udstyret tages i brug. Ukorrekt brug og
vedligeholdelse af sprederen kan medføre alvorlig skade på brugeren eller omkring-stående
personer.
Betjeningsadvarsler
Der må ikke på noget tidspunkt sidde eller stå personer på sprederen.
Lad ikke børn lege, stå eller klatre på sprederen.
Kontrollér altid sprederen før brug for at sikre, at den er i god driftstilstand.
Udskift eller reparér omgående beskadigede eller slidte dele.
Kontrollér og efterspænd altid materiel og montagedele før brug.
Den maksimale driftsbelastning på 27 kg må ikke overskrides.
Undgå store huller og grøfter under kørsel med sprederen.
Skub altid sprederen, undgå at trække den.
Vær forsigtig ved brug på stejle skrænter, da sprederen kan vælte.
Brug ikke sprederen tæt på vandløb, grøfter og offentlig vej.
Brug ikke sprederen til spredning af græsfrø eller ukrudtsmiddel på dage, hvor det blæser.
Udvis altid forsigtighed, når sprederen læsses og tømmes.
Træk aldrig sprederen med et motoriseret køretøj.
Knusnings- og skæringsrisiko
Hold altid hænder og fødder på afstand af bevægelige dele under betjening af udstyret.
Hold altid arbejdsområdet rent og fri for affald, når sprederen bruges.
Brug altid sikkerhedsudstyr, øjenbeskyttelse, handsker og arbejdsstøvler under betjening af
sprederen.
ADVARSEL
De advarsler, forholdsregler og instruktioner, der er beskrevet i denne instruktionsmanual, kan
ikke dække alle de forhold eller situationer, der kan opstå. Brugeren må forstå, at sund fornuft og
forsigtighed er faktorer, som ikke kan indbygges i dette produkt og derfor må udvises af brugeren.
Montering er nødvendig
Dette produkt skal samles, før det kan tages i brug. Se afsnittet "Montage" for instruktioner. På
grund af sprederens vægt og/eller størrelse anbefales det, at der er en anden voksen person til
stede til at hjælpe med monteringen. KONTROLLÉR ALLE KOMPONENTER nøje efter
modtagelsen for at sikre, at ingen komponenter mangler eller er beskadiget.
Værd at vide om din spreder
Denne spreder er designet til spredning af mange forskellige materialer (pesticider, granuleret kalk,
kunstgødning og græsfrø.) Materialer som fx pulvere, naturgødning, muldjord, grus og kompost har
de forkerte fysiske egenskaber og bør ikke bruges i denne spreder.
På en nem og behagelig måde gødes græs, som støder op til køkkenhaver, fortove eller
blomsterbede. Sprederen er god til at holde materialespild på et minimum med jævn spredning.
Overskrid aldrig driftsbelastningen på 27 kg ved betjening af sprederen.

5
Sprederen skal skubbes med en hastighed på ca. 5 km/t, hvilket svarer til rask gang. En
langsommere eller hurtigere hastighed vil ændre spredningen. Vådt spredemateriale vil også
ændre gennemløbshastigheden. Rengør sprederen grundigt, hver gang den har været i brug. Vask
mellem de bevægelige dele og på bunden af beholderen.
De tekniske specifikationer for sprederen findes i afsnittet "Specifikationer" i denne manual.
Identificering af styringer og funktioner
Læs denne manual, før udstyret tages i brug. Sæt dig ind i, hvor styringer og funktioner er placeret,
og hvordan de virker. Gem denne manual til fremtidig brug.
1) Doseringshåndtag – Styrer strømmen af det
materiale, der spredes.
2) U-håndtag – Styrer dropsprederen.
3) Beholder – Driftsbelastningen på 27 kg må
ikke overskrides.
4) Trykluftshjul – 10” med plastikfælge
FORSIGTIG
Læs og følg alle montage- og betjeningsanvisninger. Ukorrekt samling af udstyret kan medføre
alvorlig skade på brugeren eller omkringstående personer, eller på udstyret.
Montagevejledning
KOMPONENTER OG MONTAGE
Tag alle komponenter ud af forsendelseskassen og kontrollér, at ingen dele mangler, før
monteringen påbegyndes. Følg trin 1 til 3.
NØDVENDIGT VÆRKTØJ
1. 10 mm skruenøgle
2. Tang

6

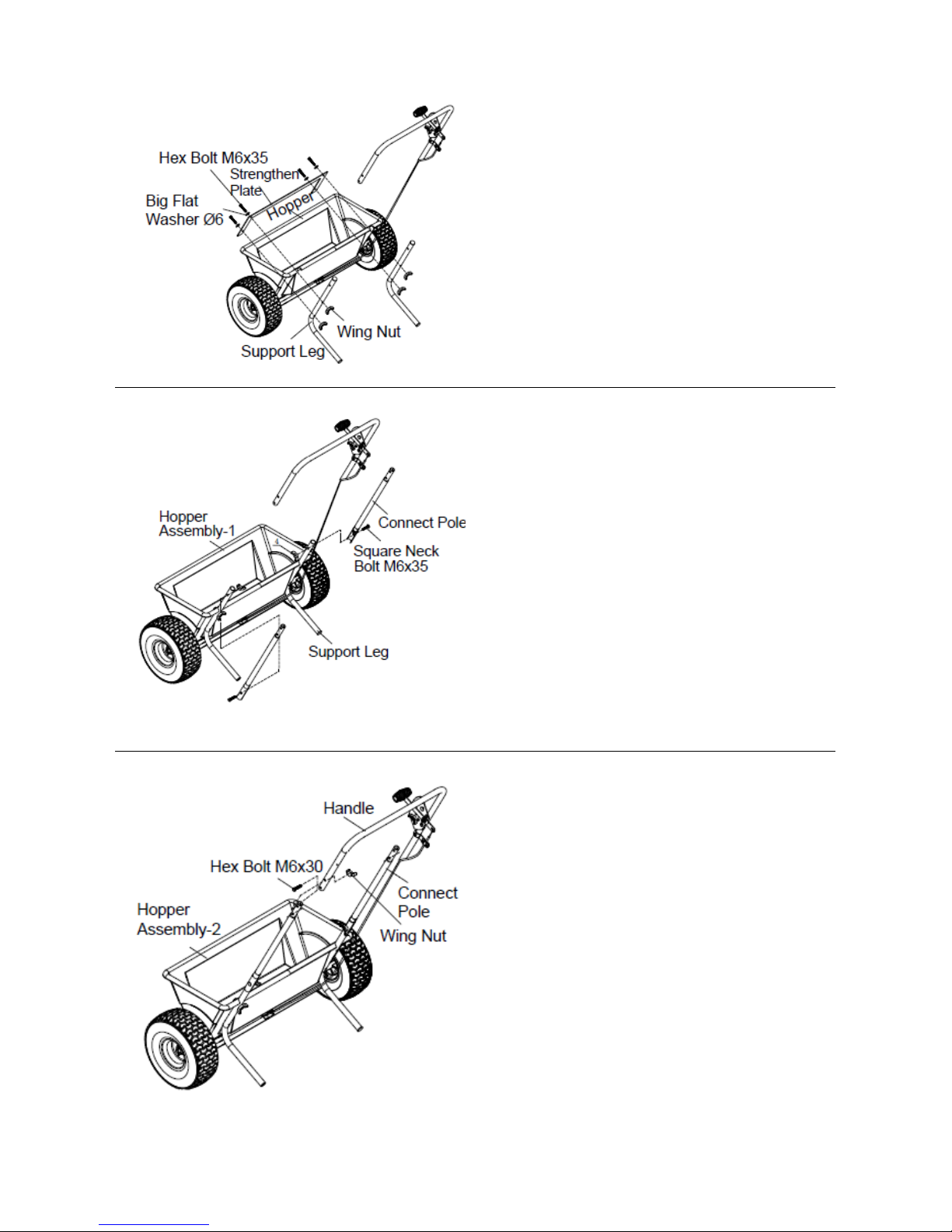

Trin 1: Fastgør forstærkningsplade og
støtteben til beholderen
1. Fastgør forstærkningspladen og støtteben til
beholderen med sekskantbolt M6x35, stor
flad spændeskive Ø6 og fanemøtrik. Spænd
fast.
Trin 2: Fastgør forbindelsesstænger til
støtteben
Fastgør forbindelsesstængerne til støttebenene
med firkantbolt M6x35 og fanemøtrik. Spænd
fast.
Trin 3: Fastgør U-håndtag til
forbindelsesstænger
1. Fastgør U-håndtaget til
forbindelsesstængerne med to
sekskantbolte M6x30 og fanemøtrik. Spænd
fast.
2.
Efterspænd alle dele før sprederen tages i
brug.

7
Betjeningsvejledning
ADVARSEL
Før sprederen tages i brug
gennemgås anvisningerne nedenfor samt sikkerhedsoplysningerne.
Manglende overholdelse af disse anvisninger kan medføre tingsskade eller skade på brugeren
eller omkringstående personer.
SÅDAN BRUGER DU DIN SPREDER
1. Kontrollér sprederen hver gang, den tages i brug. Sørg for at hjulene drejer let, når sprederen
skubbes. Beholderen skal være ren og fri for revner.
2. Sprederen er designet til spredning af mange forskellige materialer (pesticider, granuleret kalk,
kunstgødning og græsfrø). Materialer som fx pulver, naturgødning, muldjord, grus og kompost
har de forkerte fysiske egenskaber og bør ikke bruges i denne spreder.
3. Brug ikke sprederen til spredning af græsfrø eller ukrudtsmiddel på dage, hvor det blæser.
4. Bestem det omtrentlige antal kvadratmeter, der skal dækkes, og beregn den mængde
materiale, der er nødvendig. Se gødningsproducentens anbefalinger. Slå eventuelle klumper af
gødning i stykker, når gødningen kommes i beholderen.
5. Sørg for at doseringshåndtaget står på "0", og at flowstyringen er lukket, før beholderen fyldes.
6. Hver gang du er klar til at standse eller vende om, skal du lukke doseringsstyringen, så
spredningen stoppes. Dette reducerer spild, og du undgår at beskadige plænen pga.
overdosering.
7. Følg gødningsproducentens anbefalinger mht. den mængde gødning, der skal bruges.
8. For at opretholde samme dækning, når der skubbes med forskellig hastighed, justeres
doseringshastigheden. Formindsk doseringsindstillingen ved langsommere hastigheder og
forhøj den ved hurtigere hastigheder.
9. Hold sprederen vandret under brug. Hvis sprederen vippes, bliver spredningen ujævn.
10. Begynd altid at gå, før du åbner for doseringsstyringen.
11. Luk altid doseringsstyringen, før du vender eller stopper sprederen.
12. Hvis du ved et uheld er kommet til at sprede for meget materiale på et lille område, vandes
området grundigt med en haveslange eller sprinkler for at undgå, at plænen svides.
13. Lav to afmærkninger i hver ende af det område, der skal behandles, og gå derefter på langs
mellem afmærkningerne.
14. For at sikre jævn spredning skal du sørge for, at hvert spredemønster overlapper det
foregående en smule.
15. Pas på at materialet ikke rammer stedsegrønne træer, blomster eller buske.
16. Pas på ikke at overdosere. Følg producentens anbefalinger mht. den mængde materiale, der
skal bruges. Overdosering vil medføre skade på plænen og forurening.

8
JUSTERBAR DOSERING
1. For korrekt indstilling af doseringsmængden, følg spredeanvisningerne.
2. Flyt bolten på doseringsstyringen til den korrekte indstilling og spænd den.
3. Ved at skubbe sprederen fremad i rask gåhastighed sikres en jævn spredning af materialet.
4. Flyt doseringshåndtaget til lukket position, før sprederen stoppes eller vendes.

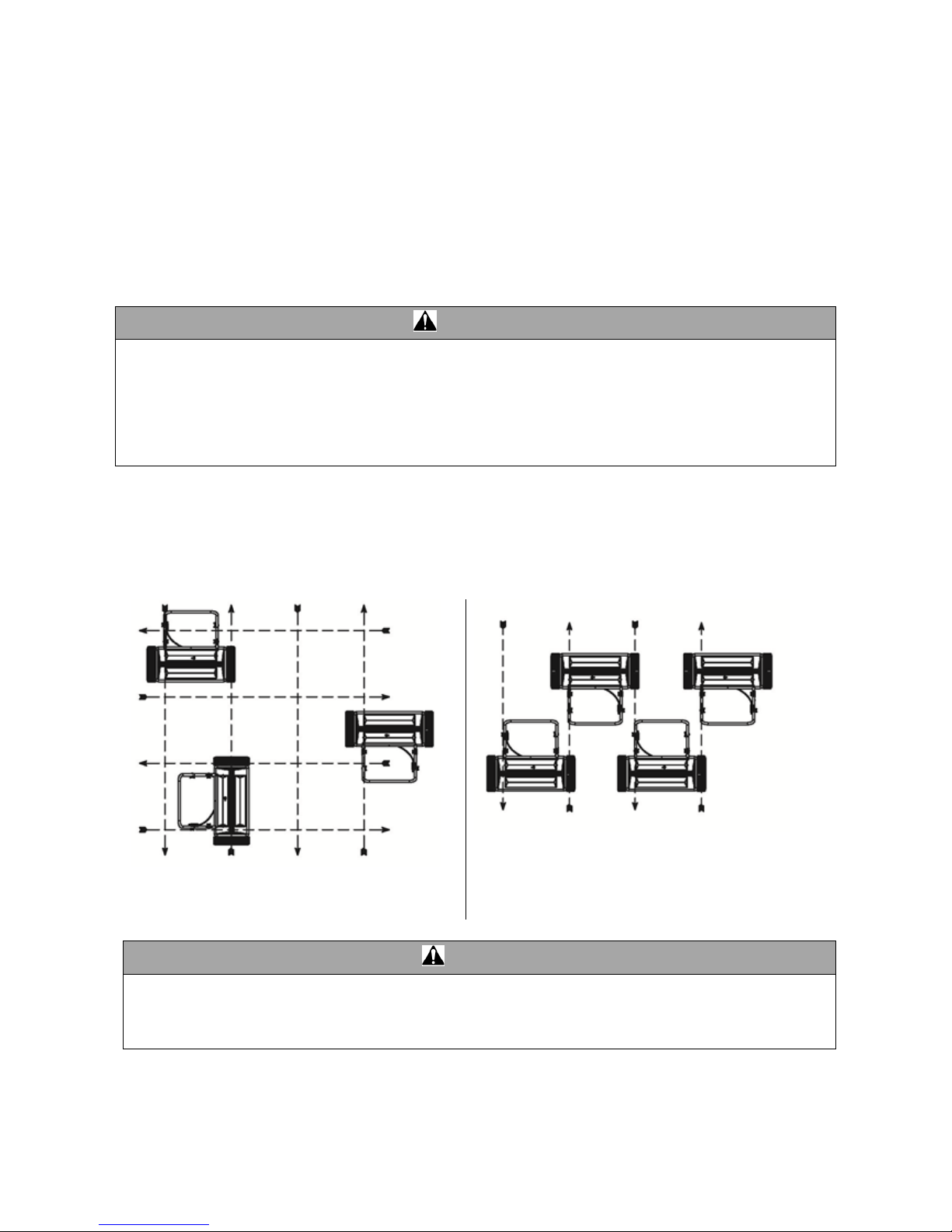

JÆVN SPREDNING
For at sikre en jævn spredning skal du sørge for, at hvert spredemønster overlapper det
foregående en smule, som vist på figuren.
Spreder halv mængde
Spreder fuld mængde
ADVARSEL
Pas på ikke at overdosere. Følg producentens anbefalinger mht. den mængde materiale, der skal
bruges. Overdosering vil medføre skade og forurening. Hvis du ved et uheld er kommet til at
sprede for meget materiale på et lille område, vandes området grundigt med en haveslange eller
sprinkler for at undgå, at plænen svides.
FORSIGTIG
Indstillingerne for sprederen er kun vejledende. For at sikre sprederens nøjagtighed bør den
kalibreres, før den tages i brug.
Sprederens indstillinger er baseret på en gåhastighed på ca. 5 km/t. Hurtigere eller langsommere
gang vil ændre spredemængden. De nøjagtige spredemængder afhænger af sprederen selv og
den person, der betjener den.

9
Spredevejledning
BEREGNING AF DEN NØDVENDIGE MÆNGDE MATERIALE
For at beregne den mængde kunstgødning, du skal bruge til din plæne, skal du dele den
dækningsmængde, der er anført på etiketten, med vægten af gødningsposen. Fx vil en pose med
4,54 kg gødning med en dækning på 929,03 m² fordele 0,45 kg gødning på hver 92,90 m² ved fuld
mængde eller 0,23 kg gødning på hver 92,90 m² ved halv mængde. Se forudberegnede mængder i
Skema A (Eksempel: Pose med 11,34 kg med 929,03 m² dækning = 1,13 kg/92,90 m²). Brug
Skema B til at finde den nærmeste spredeindstilling (Eksempel: 1,13 kg/92,90 m² =
spredeindstilling 2). Skema A - m²-dækning pr. pose*
kg / 92,90 m²
Vægt pr. pose (kg)
464,52 m²
DÆKNING
929,03 m²
DÆKNING
1393,55 m²
DÆKNING
2,27
0,45 kg
0,23 kg
0,14 kg
4,54
0,91 kg
0,45 kg
0,32 kg
6,80
1,36 kg
0,68 kg
0,45 kg
9,07
1,81 kg
0,91 kg
0,59 kg
11,34
2,27 kg
1,13 kg
0,77 kg
13,61
2,72 kg
1,36 kg
0,91 kg
15,88
3,18 kg
1,59 kg
1,04 kg
18,14
3,63 kg
1,81 kg
1,23 kg
20,41
4,08 kg
2,04 kg
1,36 kg
22,68
4,54 kg
2,27 kg
1,50 kg
*Disse mængder udgør kun et skøn, de faktiske mængder kan variere.
Skema B – Indstillinger for spreder*
MANGE
ANVENDELSES-
MULIGHEDER
kg/92,90
m²
SPREDERIND-
STILLING
FORSIGTIG
Indstillingerne for sprederen er kun vej-
ledende. For at sikre sprederens
nøjagtighed bør den kalibreres, før den
tages i brug.
Sprederens indstillinger er baseret på en
gåhastighed på ca. 5 km/t. Hurtigere eller
langsommere gang vil ændre
spredemængden. De nøjagtige
spredemængder afhænger af sprederen
selv og den person, der betjener den.
KUNSTGØDNING
GRÆSFRØ
PESTICIDER
0,45-0,91 1
1,36-1,81 2
2,27-2,72 3
3,18-3,63 4
4,08-4,54 5
*Disse mængder udgør kun et skøn, de faktiske mængder kan variere alt efter materiale.

10
Vedligeholdelse og opbevaring
ADVARSEL
Ved ukorrekt vedligeholdelse og opbevaring af sprederen frafalder garantien.
VEDLIGEHOLDELSE
•Rengør altid beholderen for materiale efter brug.
•Skyl/tør sprederen indvendig og udvendig hver gang, den har været i brug.
•Tjek med jævne mellemrum alle befæstelseselementer og efterspænd om nødvendigt.
•Rengør og smør alle bevægelige dele en gang om året eller efter behov.
•Brug en blank emaljespraymaling til at reparere metalflader, der er skrammede eller slidte.
•Driftsbelastningen på 27 kg må ikke overskrides, da det vil skade sprederen.
VIGTIGT:
Hvis en del skal udskiftes, må der kun anvendes dele, som overholder producentens
specifikationer. Reservedele, som ikke overholder specifikationerne, kan medføre en
sikkerhedsrisiko eller være skyld i dårlig drift.
OPBEVARING
•Lad aldrig materiale blive i beholderen i længere tid. Hæld ubrugt materiale tilbage i dets
oprindelige pakning.
•Sprederen skal være ren og tør, når den stilles til opbevaring; så kan den fungere i årevis
uden problemer.
•Under voldsomme vejrforhold og i vintermånederne opbevares sprederen indendørs eller
på et beskyttet område.
Specifikationer
Driftsbelastning.........................................................................................................60 lb (27,21 kg)
Spredertype.............................................................................................................................. Drop
Beholdermateriale.........................................................................................................Polypropylen
Beholderdimensioner........................................................ 23,6” x 11,6” x 9” (59,9 x 11,6 x 22,9 cm)
Hjulstørrelse.................................................................................................................10” (25,4 cm)

11
User manual - GB
Original User manual
General Warnings
READ and UNDERSTAND this manual completely before using Smart Spreader 200.
Operator must read and understand all safety and warning information, operating instructions,
maintenance and storage instructions before operating this equipment. Failure to properly operate
and maintain the spreader could result in serious injury to the operator or bystanders.
Operation Warnings
Do not at any time carry passengers sit or stand on the spreader.
Do not allow children to play on, stand upon or climb in the spreader.
Always inspect the spreader before using to assure it is in good working condition.
Replace or repair damaged or worn parts immediately.
Always check and tighten hardware and assembled parts before operation.
Do not exceed equipment maximum load capacity of 60lb.
Avoid large holes and ditches when operating the spreader.
Always push the spreader do not pull the spreader.
Be careful when operating on steep grades (hill) the spreader may tip over.
Do not push close to creeks, ditches and public highways.
Do not use spreader on windy days when spreading grass seed or herbicides.
Always use caution when loading and unloading spreader.
Never tow the spreader with a motorized vehicle.
.
Crush and Cut Hazards
Always keep hands and feet clear from moving parts while operating the equipment.
Always clear and keep work area clean and free from debris when operating.
Always wear safety gear, eye protection, gloves and work boots when operating the spreader.
WARNING
The warnings, cautions, and instructions outlined in this instruction manual cannot cover all
possible conditions or situations that may occur. It must be understood by the operator that
common sense and caution are factors which cannot be built into this product and must be
supplied by the operator.
Assembly Is Required
This product requires assembly before use. See “Assembly” section for instructions. Because of
the weight and/or size of the spreader, it is recommended that another adult be present to assist
with the assembly. INSPECT ALL COMPONENTS closely upon receipt to make sure no
components are missing or damaged.
About your spreder
This spreader is designed to spread a wide range of materials (Pesticides, Pelletized Lime,
Fertilizer, and Grass Seed). Materials such as Powders, Manure, Top Soil, Gravel, and Mulch
have the wrong physical characteristics and should not be used with this spreader.
It is an easy and convenient way to feed or fertilize grass that is adjacent to vegetable gardens,
sidewalks, or plant beds. Smart Spreder 200 is great at keeping material waste to a minimum with
even coverage. Never exceed the rated load capacity of 60lbs when operating the spreader.

12
Your spreader needs to be pushed at three miles per hour, which is a brisk walking speed. Slower
or faster speeds will change the spread coverage. Wet spreading material will also change the
flow rate. Clean your spreader thoroughly after each use. Wash between the moving parts at
bottom of the hopper.
Technical specifications on the drop spreader are provided in the “Specifications” section of this
manual.
Controls and Features Identification
Read this owner’s manual before operating the equipment. Familiarize yourself with the location
and function of the controls and features. Save this manual for future reference.
1) Flow Control Handle– Controls the flow of
material being spread.
2) U-Handle – Maneuvers the drop spreader.
3) Hopper – Do not exceed rated load capacity
60lb.
4) Pneumatic Wheels – 10” pneumatic with
poly rim.
CAUTION
Read and follow all instructions for assembly and operation. Failure to properly assemble this
equipment could result in serious injury to the user or bystanders, or cause equipment damage.
Assembly Instructions
DROP SPREADER COMPONENT PARTS AND ASSEMBLY
Take all parts out of the shipping crate and inspect components to ensure there are no missing
pieces before starting to assemble the drop spreader follow steps 1 through 3.
TOOLS REQUIRED
3. 10 mm Wrench
4. Pliers

13
Step 1: Attach Strengthen Plate and Support
Leg to Hopper Assembly
Connect the Strengthen Plate and Support Leg
to the Hopper Use Hex Bolt M6x35,Big Flat
WasherØ6 and Wing Nut. Then tighten.
Step 2: Attach Connect Poles to Support
Legs
Attach the Connect poles to Support Legs use
Square Neck Bolt M6x35 and Wing Nut. Then
tighten.
Step 3: Attach U-Handle to Connect Poles
Attach the U-handle to the connect poles using
two Hex Bolt M6x30 and Wing Nut. Then
tighten.
Tighten all hardware before
operating the drop
spreader.

14
Operation Instructions
WARNING
Before using the spreader, review the instructions below and safety information before operating.
Failure to follow these instructions may result in property damage or injury to the operator or
bystanders.
USING YOUR SPREADER
1. Inspect your spreader before each use. Make sure the wheels turn easily when the spreader is
pushed. The hopper should be clean and free from cracks.
2. Spreader is designed to spread a range of materials (Pesticides, Pelletized Lime, Fertilizer, and
Grass Seed). Materials such as Powder, Manure, Top Soil, Gravel, and Mulch have the wrong
physical characteristics and should not be used with your spreader.
3. Do not use spreader on windy days when spreading grass seed or herbicides.
4. Determine approximate square footage of the area to be covered and estimate amount of
material required. Please refer to fertilizer manufacturer’s recommendation. Break up any
lumpy fertilizer as you fill the hopper.
5. Before filling the hopper, make sure the flow control handle is in the“0”position and the flow
control is closed.
6. Every time you are ready to stop or turn back, close the flow control to stop dispersing the
material. This reduces waste and avoids damaging the lawn with oversaturated product
overage.
7. Follow fertilizer manufacturer’s recommended coverage rate for each product.
8. To maintain the same coverage when walking at a different speed, adjust the flow rate. Reduce
the flow setting for slower speeds and increase the flow setting for higher speeds.
9. Keep spreader horizontal when operating. Tilting the spreader will result in uneven coverage.
10. Always start walking prior to opening the flow control rate.
11. Always close the flow control before turning or stopping the spreader.
12. If spreading material is accidentally deposited too heavily in a small area, soak the area
thoroughly with a garden hose or sprinkler to prevent burning of the lawn.
13. Apply two header strips at each end of area to be treated and then proceed lengthwise
between the header strips.
14. To insure consistent coverage, make sure each drop pattern slightly overlaps the previous drop
pattern.
15. When dropping material, make sure the material does not hit evergreen trees, flowers or
shrubs.
16. Do not over apply spreading material. Follow the recommended coverage rate for each
product. Over application will lead to lawn damage and contamination.

15
ADJUSTING FLOW CONTROL
1. For proper material flow settings refer to the spreading instructions section.
2. Move the bolt on flow control assembly to the proper setting and tighten.
3. Pushing the spreader forward at a brisk walking speed to ensure consistent coverage of
material.
4. To stop or turning, move the flow control handle to the closed position before stopping or
turning.
CONSISTENT COVERAGE
To insure consistent coverage, make sure each drop pattern slightly overlaps the previous pattern
as shown in the figure.
WARNING
Do not over apply material. Follow the recommended coverage rate for each product. Over
application will lead to damage and contamination. If spreading material accidentally hits or
deposits to heavily, soak the area thoroughly with a garden hose or sprinkler to prevent burning.
CAUTION
The spreader settings are guidelines only. The spreader should be calibrated prior to application to
ensure accuracy.
The spreader settings are based on a walking speed of 3 MPH. Walking faster or slower will alter
the spread application rate. Exact rates depend upon the spreader itself and the accuracy of the
person operating it.

16
Spreading Instructions
CALCULATING AMOUNT OF MATERIAL NEEDED
To calculate the amount of fertilizer you will need to cover your lawn, divide the coverage amount
listed on the label by the weight of the fertilizer bag. For example a 10LB. bag of fertilizer with
coverage of 10,000 square feet will distribute 1LB. of fertilizer every 1,000 square feet at full rate or
1/2LB. of fertilizer every 1,000 square feet at half rate. For pre-calculated rates see Chart A
(Example: 25LB. bag with 10,000 sq. ft. coverage = 2.5LB./1,000 sq. ft.). Use Chart B to find the
closest spreader setting (Example: 2.5LB./1000 sq. ft. = Spreader Setting of 2).
Chart A - Square Foot Coverage per Bag*
LBS/1,000 SQ FT
Weight of Bag
(LBS.)
5,000 SQ FT
COVERAGE
10,000 SQ FT
COVERAGE
15,000 SQ FT
COVERAGE
5
1.0 LB.
0.5 LB.
0.3 LB.
10
2.0 LB.
1.0 LB.
0.7 LB.
15
3.0 LB.
1.5 LB.
1.0 LB.
20
4.0 LB.
2.0 LB.
1.3 LB.
25
5.0 LB.
2.5 LB.
1.7 LB.
30
6.0 LB.
3.0 LB.
2.0 LB.
35
7.0 LB.
3.5 LB.
2.3 LB.
40
8.0 LB.
4.0 LB.
2.7 LB.
45
9.0 LB.
4.5 LB.
3.0 LB.
50
10.0 LB.
5.0 LB.
3.3 LB.
*These are only estimates actual amounts may vary.
Chart B – Drop Spreader Settings*
MULTI-
USAGES
LBS/1,000
SQ FT
SPREADER
SETTING
CAUTION
The spreader settings are guidelines only. The
spreader should be calibrated prior to
application to ensure accuracy.
The spreader settings are based on a walking
speed of 3 MPH. Walking faster or slower will
alter the spread application rate. Exact rates
depend upon the spreader itself and the
accuracy of the person operating it.
FERTILIZER
GRASS
SEEDS
PESTICIDES
1-2
1
3-4
2
5-6
3
7-8
4
9-10
5
*These are only estimates actual spreader settings may vary depending on material.

17
Maintenance and Storage
WARNING
Improper maintenance and storage of the drop spreader may void your warranty.
MAINTENANCE
•After each use clean material out of hopper.
•Rinse/dry inside and outside of the spreader after each use.
•Periodically check all fasteners for tightness.
•Annually clean and lightly lubricate moving parts or as needed.
•Use a glossy enamel spray paint to touch up scratched or worn painted metal surfaces.
•Never exceed load capacity rating of 60lbs it will damage the spreader.
IMPORTANT:
If a part needs replacement, only use parts that meet the manufacturer’s specifications.
Replacement parts that do not meet specifications may result in a safety hazard or poor
operations.
STORAGE
•Never allow material to remain in the hopper for extended periods of time. Return unused
product to its original container.
•Before storing make sure the spreader is clean and dry for years of trouble free service.
•Store indoors or protected area during severe weather and winter months
Specifications
Load Capacity.............................................................................................................60lb (27.21kg)
Spreader Type.......................................................................................................................... Drop
Hopper Material ..........................................................................................................Polypropylene
Hopper Dimensions ................................................................ 23.6”x 11.6” x 9” (59.9x11.6x22.9cm)
Wheel Size....................................................................................................................10” (25.4cm)

18
Betriebsanleitung - DE
Übersetzung der Originalbetriebsanleitung
Allgemeine warn- und sicherheitshinweise
Vor der Verwendung des Streuwagens muss diese Anleitung vollständig GELESEN und
VERSTANDEN worden sein.
Der Benutzer muss alle Sicherheits- und Warnhinweise sowie Bedienungs-, Wartungs- und
Lagerungsanweisungen vor der Verwendung des Geräts gelesen und verstanden haben. Eine
unsachgemäße Bedienung oder Wartung des Streuwagens kann zu schweren Verletzungen des
Benutzers bzw. nebenstehenden Personen führen.
Warnhinweise für den Betrieb
Es dürfen zu keiner Zeit Personen sitzend oder stehend auf dem Streuwagen transportiert
werden.
Der Streuwagen ist kein Spielzeug! Kinder dürfen sich nicht auf diesen Stellen oder auf diesen
klettern.
Der Streuwagen ist vor der Verwendung stets auf einen guten Betriebszustand zu prüfen.
Beschädigte oder verschlissene Teile sind umgehend auszutauschen bzw. zu reparieren.
Die Befestigungselemente und montierten Teile müssen vor der Verwendung stets auf festen
Sitz geprüft und ggf. nachgezogen werden.
Die maximale Tragfähigkeit von 27 kg darf nicht überschritten werden.
Während des Gebrauchs des Streuwagens sollten große Löcher und Gräben vermieden
werden.
Der Streuwagen ist für das Schieben bestimmt und darf nicht gezogen werden.
Vorsicht beim Arbeiten an steilen Hängen. Der Streuwagen könnte umkippen.
Den Streuwagen nicht in der Nähe von Bächen, Gräben und öffentlichen Straßen verwenden.
An Tagen mit starkem Wind darf der Streuwagen nicht für das Streuen von Grassamen oder
Herbiziden verwendet werden.
Das Be- und Entladen des Streuers hat stets mit Vorsicht zu erfolgen.
Den Streuwagen nie mit einem motorisierten Fahrzeug ziehen.
Quetsch- und Schnittgefahr
Während der Verwendung des Geräts ist darauf zu achten, dass Hände und Füße von sich
bewegenden Teilen ferngehalten werden.
Der Arbeitsbereich muss vor der Verwendung des Geräts aufgeräumt und von jeglichen
Rückständen gereinigt werden.
Während der Verwendung des Geräts stets Sicherheitskleidung, Augenschutz, Handschuhe
und Arbeitsstiefel tragen.
WARNUNG
Die in dieser Bedienungsanleitung enthaltenen Warn- und Sicherheitshinweise sowie
Anweisungen können nicht alle möglichen oder eventuell eintretenden Situationen abdecken.
Dem Benutzer muss klar sein, dass für den Gebrauch des Produkts ebenfalls gesunder
Menschenverstand und Vorsicht erforderlich sind.
Montage erforderlich
Vor der Verwendung ist die Montage des Produkts erforderlich. Entsprechende Anweisungen
enthält das Kapitel „Montageanweisungen“. Aufgrund des Gewichts bzw. der Größe des
Streuwagens wird empfohlen, für die Montage eine zweite erwachsene Person hinzuzuziehen.
Nach Eingang sind ALLE KOMPONENTEN GRÜNDLICH ZU PRÜFEN, um sicherzustellen, dass
keine Komponenten fehlen oder beschädigt sind.

19
Über den streuwagen
Dieser Streuwagen wurde für das Streuen verschiedenster Materialien (Pestizide, Kalkpellets,
Dünger und Grassamen) konzipiert. Aufgrund ihrer physikalischen Eigenschaften nicht geeignet
sind Puder, Dung, Mutterboden sowie Mulch. Diese sollten daher nicht mit diesem Streuwagen
verwendet werden.
Mit dem Streuwagen können Grasflächen neben Gemüsegärten, Gehwegen und Pflanzbeeten
leicht und bequem gedüngt und versorgt werden. Der Streuwagen sorgt für eine gleichmäßige,
verschwendungsfreie Verteilung. Die maximale Tragfähigkeit von 27 kg darf während der
Verwendung des Streuwagens zu keinem Zeitpunkt überschritten werden.
Der Streuwagen muss mit einer Geschwindigkeit von etwa 5 km/h geschoben werden, was einem
etwas schnelleren Gehen entspricht. Ein langsameres oder schnelleres Gehen beeinflusst die
Streuverteilung. Nasses Streugut beeinflusst ebenfalls die Dosierung. Nach jeder Verwendung
muss der Streuwagen gründlich gereinigt werden. Dabei ist der Bereich zwischen den beweglichen
Teilen unten im Trichter zu reinigen.
Die technischen Daten des Streuwagens sind im Kapitel „Technische Daten“ in dieser Anleitung
enthalten.
Bedienelemente und Funktionen
Vor der Verwendung des Geräts diese Bedienungsanleitung lesen! Es ist erforderlich, dass sich
der Benutzer damit vertraut macht, wo sich die Bedienelemente befinden und wie diese
funktionieren. Diese Anleitung für späteres Nachschlagen aufbewahren.
1. Dosierhebel – Regelt den Fluss des treuguts.
2. Bügel – Dient zum Lenken des Streuwagens.
3. Trichter – Maximale Tragfähigkeit von 27 kg
darf nicht überschritten werden.
4. Luftreifen – 10“-Reifen mit Kunststofffelge
VORSICHT
Alle Montage- und Bedienungsanweisungen sind zu befolgen. Eine unsachgemäße Montage des
Streuwagens kann zu schweren Verletzungen des
Benutzers bzw. nebenstehenden Personen
sowie Schäden am Gerät führen.

20
Montageanweisungen
STREUWAGENKOMPONENTEN UND -MONTAGE
Alle Teile aus der Transportverpackung entnehmen und vor Beginn der Montagearbeiten (gemäß
den Schritten 1 bis 3) auf fehlende Teile kontrollieren.
BENÖTIGTE WERKZEUGE
•10-mm-Schlüssel
•Zange
Schritt 1: Anbringen der Versteifungsstrebe
und der Standbeine an der
Trichterbaugruppe
Versteifungsstrebe und Standbeine mithilfe von
Sechskantschraube M6x35, großer
Unterlegscheibe Ø6 und Flügelmutter an
Trichter befestigen. Dann anziehen.
Schritt 2: Anbringen der
Verbindungsstangen an den Standbeinen
Die Verbindungsstangen mithilfe von
Flachrundschraube mit Vierkantansatz M6x35
und Flügelmutter an Standbeinen anbringen.
Dann anziehen.
