Texsun El Nino Series User manual

IMPORTANT - To the user of Texsun solar collectors 2
SE: Monteringsanvisning 7-8
NO: Monteringsanvisning 9-10
DK: Monteringsanvisning 11-12
GB: Assembly instructions 13-14
FI: Asennusohje 15-16
NL: Montage-instructie 17-18
DE: Aufbauanleitung 19-20
FR: Instructions de montage 21-22
ES: Instrucciones de montaje 23-24
PT: Instruções de montagem 25-26
Trouble Shooting Guide 27-29
General guarantee 30

IMPORTANT
TO THE USER OF TEXSUN SOLAR COLLECTORS
A solar heated pool can be a source of great pleasure. However, misuse of
the solar collectors can cause you a lot of extra work or even damage the
product. We therefore kindly ask you to strictly follow these rules:
1. To be assembled by an adult
2. Never allow sharp objects around the solar collectors
3. Never cover the solar collectors (i.e. with glass) since this may cause over-
heating
4. Never exceed the maximum allowed pressure of 0.3 bar. Please note that
most pumps delivered with splasher pools have low lifting capacity, therefore
never place the collectors more than 0.5 m above the pump.
5. Never lift or drag the collectors by the hoses
6. Do not walk or play on the collectors
7. El Niño solar collectors do not work as a otation device
8. Never leave children unsupervised by the pool
9. When starting the pump, the water in the collectors can initially be very hot.
Make sure no one is close to the return hose discharge at start up.
10. Do not expose El Niño to temperatures below 0°C. During winter store the col-
lectors indoors.
SAVE THESE INSTRUCTIONS
Useful documents and tips for users can be found on the El Niño helpdesk website:
www.elnino.nu
2

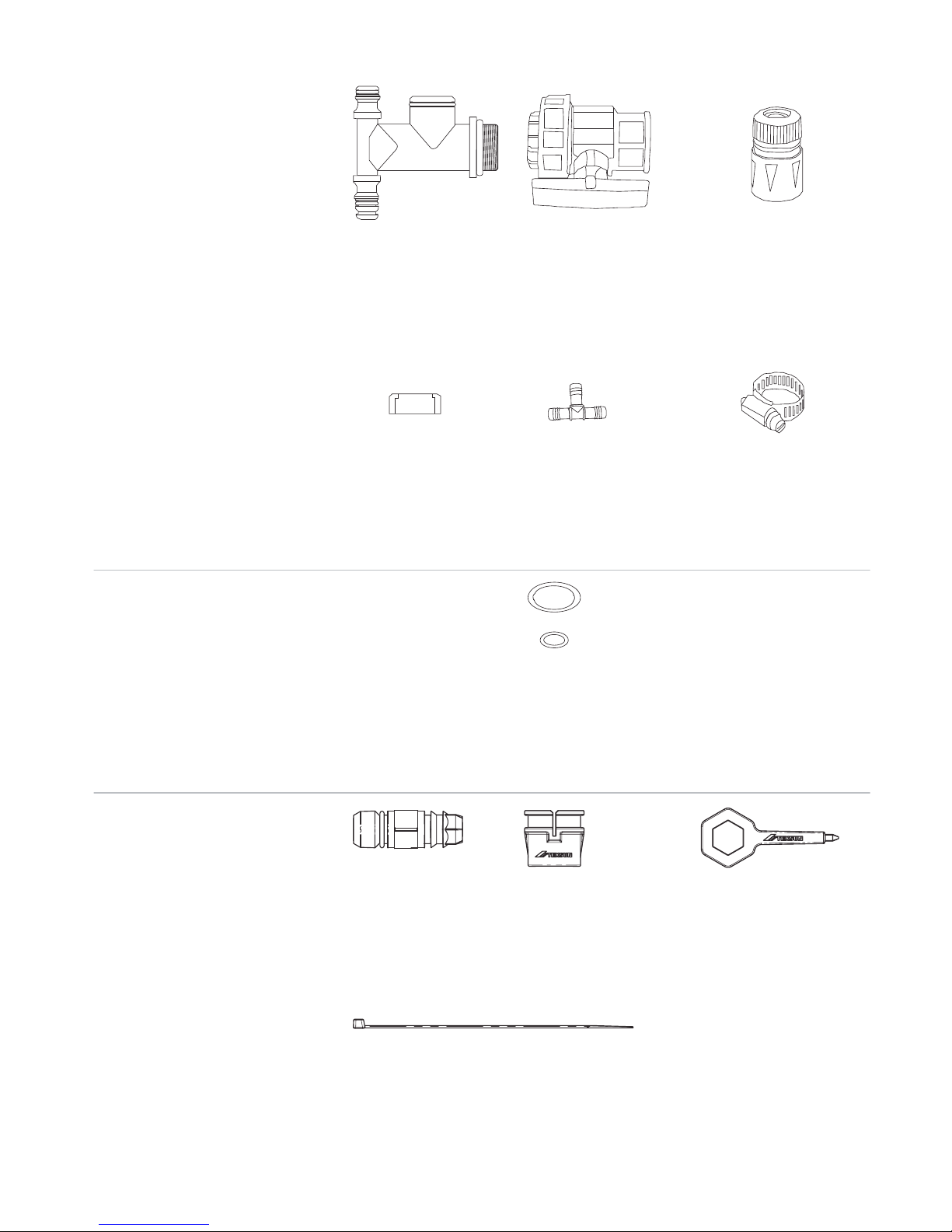

I LÅDAN / INCLUDED IN THE BOX / EINGESCHLOSSEN IM KASTEN
x2
SE: Reducering 32-38
NO: Reduksjonsforing 32-38mm
DK: Slangereducering 32-38
GB: Reducer 32-38
FI: Kavennuskappale 32–38
NL: Verloopstuk 32-38
DE: Adapter 32-38
FR: Réducteur 32-38
ES: Reducción 32-38
PT: Redutor 32-38
x2
SE: Kopplingsdel
NO: Koblingsdel
DK: Koblingsdel
GB: Connection piece
FI: Liitoskappale
NL: Koppelingsstuk
DE: Anschlussteil
FR: Pièce de raccordement
ES: Pieza de acoplamiento
PT: Peça de ligação
x1
SE: Reglerventil
NO: Reguleringsventil
DK: Reguleringsventil
GB: Control valve
FI: Säätöventtiili
NL: Regelklep
DE: Regelventil
FR: Vanne de réglage
ES: Válvula reguladora
PT: Válvula de controle
x2
SE: Slanganslutning
NO: Slangekobling
DK: Slangetilslutning
GB: Hose Connector
FI: Letkuliitin
NL: Slangaansluiting
DE: Schlauchanschluss
FR: Raccord de tuyau
ES: Conexión de manguera
PT: Ligação de mangueira
x2
SE: Slangklammer
NO: Slangeklemmer
DK: Slangeklemmer
GB: Hose bracket
FI: Letkunkiristin
NL: Slangklemmen
DE: Schlauchklemmen
FR: Collier de serrage
ES: Abrazadera de manguera
PT: Abraçadeiras mangueira
SE: O-ringar
NO: O-ringer
DK: O-ringe
GB: Washers
FI: O-tiivisteet
NL: O-ringen
DE: O-Ringe
FR: Joints toriques
ES: Juntas tóricas
PT: Anéis de Borracha
x4 27.0x3.0
x4 10.78x2.62
SE: BY-PASS ENHETEN
NO: BY-PASS MODUL
DK: BY-PASS ENHEDEN
GB: THE BY-PASS UNIT
FI: OHITUSYKSIKKÖ
NL: OMLOOPUNIT
DE: BYPASS-EINHEIT
FR: DISPOSITIF DE BY-PASS
ES: UNIDAD DE DERIVACIÓN
PT: UNIDADE DE BY-PASS
SE: PACKNINGSSATS
NO: PAKNINGSSETT
DK: PAKNINGSSÆT
GB: WASHER KIT
FI: TIIVISTESARJA
NL: PAKKINGEN
DE: DICHTUNGEN
FR: JEU DE RACCORDS D’ÉTANCHÉITÉ
ES: JUEGO DE JUNTAS
PT: KIT DE ANÉIS DE BORRACHA
SE: INLOPP- & UTLOPPSNIPPLAR
NO: INN- OG UTLØPSNIPLENE
DK: INDLØB OG UDLØBSNIPLER
GB: INLET- & OUTLET CONNECTORS
FI: TULO- JA LÄHTÖNIPAT
NL: TOEVOER- EN AFVOERNIPPELS
DE: ZU- UND ABLAUFTÜLLE
FR: RACCORDS D’ENTRÉE ET DE SORTIE
ES: RACORES DE ENTRADA Y SALIDA
PT: LIGAÇÕES DE ENTRADA E SAÍDA
x4
SE: Nippel
NO: Nippel
DK: Nippel
GB: Connector
FI: Nippa
NL: Nippel
DE: Tülle
FR: Raccord
ES: Racor
PT: Ligações
x4
SE: Montagehylsa
NO: Montasjehylse
DK: Monteringsrør
GB: Assembly husk
FI: Hylsy
NL: Montagebus
DE: Montagehülse
FR: Douille de montage
ES: Manguito de montaje
PT: Bucha de montagem
x2
SE: Monteringsverktyg
NO: Monteringsverktøy
DK: Monteringsværktøj
GB: Assembly tightener
FI: Asennustyökalu
NL: Montagegereedschap
DE: Montagewerkzeug
FR: Outil de montage
ES: Herramienta de montaje
PT: Aperto de montagem
x4
SE: Buntband
NO: Strapsbånd
DK: Strips
GB: Zip tie
FI: Niputusnauha
NL: Kabelband
DE: Kabelband
FR: Bride de serrage
ES: Abrazadera
PT: Abraçadeiras de fixação
x2
SE: T-koppel slang
NO: T-skjøt for ø12mm slange
DK: T-Stykke til slange
GB: T-connector hose
FI: T-putkiliitin
NL: T-koppelingsslang
DE: T-Stück
FR: Raccord en T
ES: Manguera de acoplamiento en T
PT: Ligação em T - mangueira
3

FIG 1: MONTERA IN- OCH UTLOPPSNIPPEL
FIG 1: MOUNTING THE INLET AND OUTLET OF THE COLLECTORS
FIG 1: MONTAGE DER ZU UND ABLAUFTÜLLEN
(Please also refer to lm instruction at: www.elnino.nu)
1. 2.
3. 4.
5. 6.
!
!
4

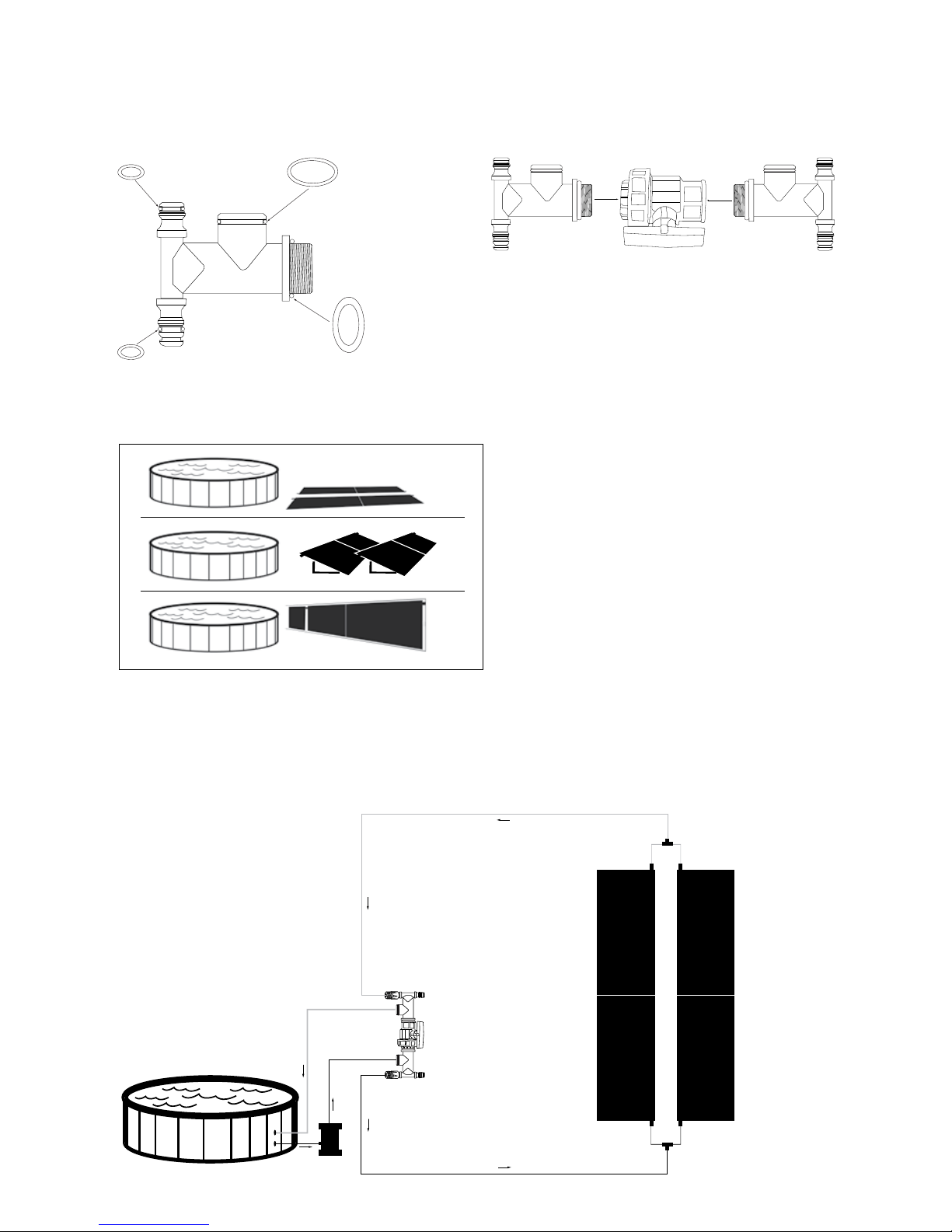

FIG 3: SKRUVA IHOP BY-PASSEN
FIG 3: ASSEMBLING THE BY-PASS
FIG 3: MONTAGE DER BYPASS EINHEIT
FIG 2: MONTERA O-RINGARNA
FIG 2: ATTACHING THE WASHERS
FIG 2: MONTAGE DER DICHTUNGEN
FIG 4: ANSLUT SOLFÅNGARNA / SETTING UP EL NIÑO / AUFBAUVARIANTEN VON EL NIÑO
FIG 5: FLÖDESSCHEMA / FLOWCHART / ANSCHLUSSZEICHUNG
1. På marken - gärna på isolerande material
1. On the ground - preferably with isolating material beneath
1. Auf dem Boden
2. El Niño Monteringsstativ eller på ett annat stativ 0-30 grader
2. The El Niño Mounting Frame, or placed on a stand, 0-30 degrees
angle recommended
2. Auf einem Gestell
3. Vertikalt. OBS! Pumpens kapacitet kan begränsa möjlig montage-
höjd. Alternativt kan El Niño Booster pump användas.
3. Vertically. NB! The lifting capacity of the pump will limit the
maximum height possible. An alternative is to install the El Niño
Booster pump.
5
NOTE! For best performance the solar collectors should be placed:
• Vindskyddat / Protected from the wind / Windgeschützt
• Inga skuggande objekt / WIth no shading obstacles
• Direkt mot solen / Facing directly towards the sun / Direkt zur Sonne gerichtet

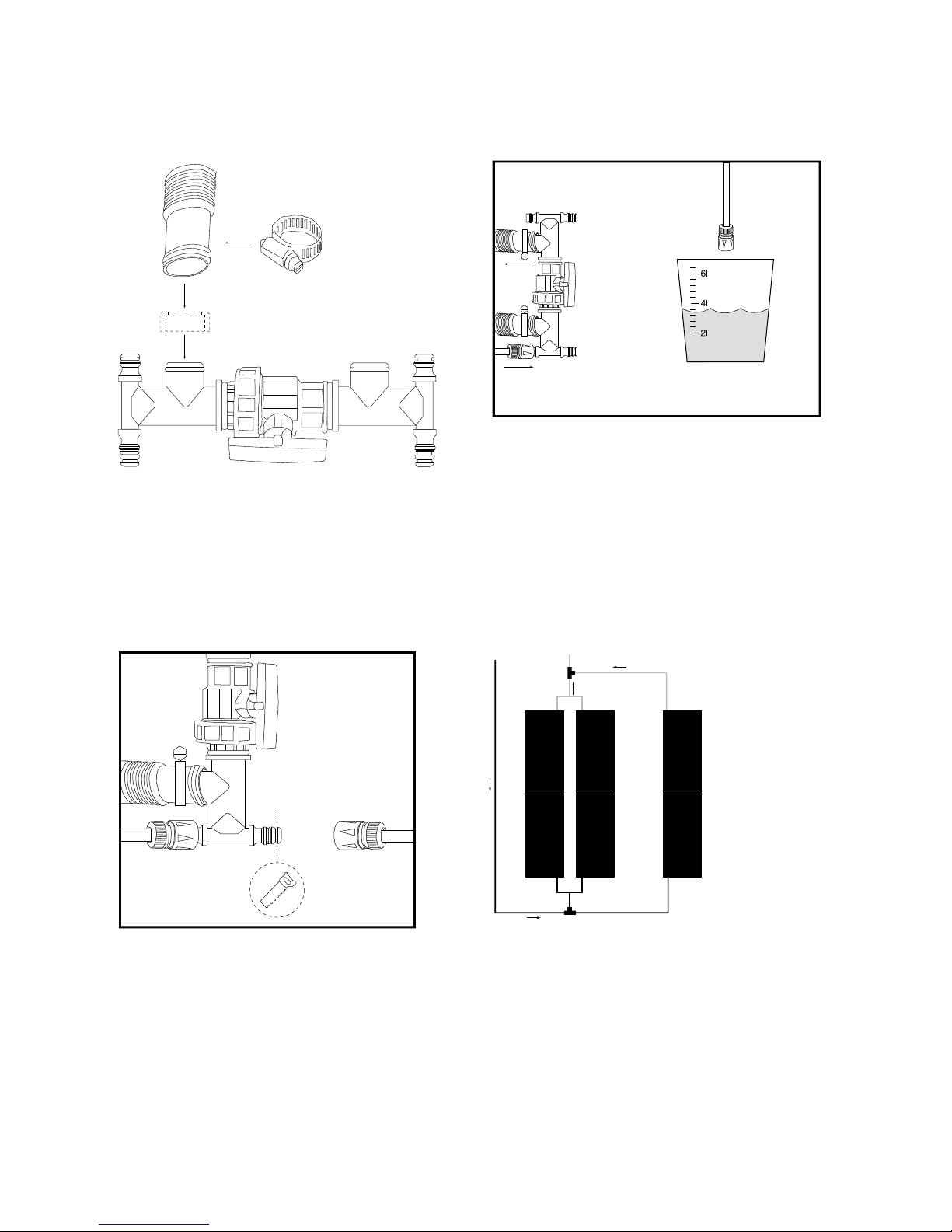

FIG 6: ANSLUT SLANGARNA
FIG 6: CONNECTING THE HOSES
FIG 6: ANSCHLUSS DER SCHLÄUCHE
FIG 7: FLÖDESMÄTNING
FIG 7: MEASURING THE FLOW
FIG 7: MESSEN DES DURCHFLUSSES
FIG 8: ANSLUTA FLERA ENHETER EL NIÑO
FIG 8: MULTIPLE EL NIÑOS
FIG 8: ANSCHLUSS EINES ERGÄNZUNGSSETS AN EIN BESTEHENDES EL NIÑO SYSTEM
El Niño Basic Kit El Niño Expansion Kit
6

Monteringsanvisning (se bilder s. 4-6)
VIKTIGT INFORMATION!
1. ÖVERSKRID ALDRIG MAXIMALT TILLÅTET TRYCK PÅ 0,3 BAR
2. LYFT ELLER DRAG ALDRIG SOLFÅNGARNA I ANSLUTNINGSSLANGARNA
Enkel att installera
Solfångaren ansluts till poolens bentliga cirkulationspump. Systemet är utrustat med en by-
passanslutning för reglering och avstängning av systemet.
Montera in- och utloppsnipplarna (g 1)
1. Plocka fram solfångarna och satsen med in- och utloppsnipplar
2. Smörj nippeln och o-ringen med lite såpa eller diskmedel. Tryck in nippeln i solfångaren
(solfångarens öppning sitter i hörnet av panelen) (se bild 1). Var mycket noggrann med positionering av nippeln,
styrklacken skall pressas ända mot duken (se bild 2 - förstoringen).
3. Placera montagehylsan över nippeln och säkerställ att montagehylsan går hela vägen i botten. Kontrollera
att duken är intryckt hela vägen i montagehylsans slitsar (se bild 3 - förstoringen).
4. Använd den spetsiga baksidan på monteringsverktyget för att göra hål på vardera sidan av ventilen. (se bild 3).
5. Trä buntbandet genom de gjorda hålen (se bild 4).
6. Spänn åt buntbandet runt ventilen (se bild 5).
7. Skruva fast nippeln med montageverktyget. OBS! nippeln skall skruvas fast så hårt som möjligt.
Använd endast medföljande montageverktyg. (se bild 6).
8. Upprepa position 2-7 för alla nipplar.
Montera o-ringarna (g 2)
1. Trä de små o-ringarna på slanganslutningens han-del.
2. Applicera den ena stora o-ringen i sätet på Kopplingsdelens 32 mm anslutning.
3. Montera den andra stora o-ringen mot sätet på gänganslutningen.
Skruva ihop By-passen (g 3)
1. Skruva fast de båda kopplingsdelarna på Reglerventilen
Anslut solfångarna (g 4, g 5, g 6)
1. Placera solfångarna i vindskyddat söderläge, isolerade från marken (se g 4).
2. Anslut solfångarnas inlopp och utlopp, använd slang 12 mm (1/2”) och de två t-koppel slang enligt
ödesschemat (se g 5).
3. Kontrollera att strömmen är bruten till pumpen (dra ur sladden).
4. Anslut solfångarnas slangar 12 mm (1/2”) från t-koppel slang till by-pass, använd slanganslutningarna.
5. Kapa returledningen från cirkulationspumpen i två delar.
6. Anslut by-passpaketet till cirkulationspumpens delade returledningar (för 38 mm använd medföljande
reducering). Använd slangklammer för att säkra returledningarna (se g 6).
7. Mät ödet (se nedan).
Flödesmätning (g 7)
Flödet mäts genom att:
1. Öppna by-passens reglerventil helt.
2. Placera returslangen från solfångarna i ett volymkärl.
OBS! Placera tummen över slanganslutningens han-del.
Starta pumpen, läs av volymen efter 1 minut.
3. Stäng sakta reglerventilen tills ett öde på 4-10 liter/minut uppnåtts. (De esta cirkulationspumpar levererar
ej högre öde än rekommenderat. Därför skall reglerventilen oftast lämnas helt stängd när solfångarna är i drift.)
4. Anslut solfångarnas returslang till by-passpaketet.
SE
7

Ansluta era enheter av El Niño (g 8)
El Niño är uppbyggt som ett modulsystem för att passa alla pooler och temperaturkrav. På by-passenheten
kan du ansluta två Basic Kit parallellt alternativt komplettera med 1-2 Expansion Kit i serie.
Ansluta ytterligare Basic Kit:
1. Kapa den pluggade anslutningarna på by-passenheten
2. Anslut ditt andra El Niño Basic Kit med hjälp av satsens slanganslutningar.
3. Kontrollera ödet igen (se g 7). OBSERVERA att du måste använda båda returslangarna från solfångarna
vid mätningen och att ödet nu skall vara det dubbla (8-20 liter/min)
Ansluta Expansion Kit:
1. Koppla ditt Expansion Kit med de medföljande t-koppel slang enligt g 8.
Underhåll
Små hål eller revor kan enkelt lagas med ett PVC-lim. Tillse att ytan är torr och ren innan limmet appliceras. Följ
alltid instruktionerna från limfabrikanten.
Vinterställning (innan frost)
1. Kontrollera att strömmen är bruten till pumpen (dra ur sladden)
2. Ta bort slangklammer från by-passenheten och plocka bort denna
3. Ta bort slangarna från solfångarna
4. Tillse att solfångarna är helt tömda på vatten
5. Torka rent solfångarna med en fuktig duk
6. Rulla ihop solfångarna. Vik dem EJ!
Dimensionering
Solfångaren bör utgöra minst 50 % av poolens yta för att vattnet ska uppnå en behaglig temperatur.
För mer information om dimensionering kontakta din El Niñoåterförsäljare.
SE
8
El Niño helpdesk website
Ytterligare tips och information om användning
av El Niño solfångare hittar du på :
www.elnino.nu

Monteringsanvisning (se bilder s. 4-6)
VIKTIGT INFORMATION!
1. ÖVERSKRID ALDRIG MAXIMALT TILLÅTET TRYCK PÅ 0,3 BAR
2. LYFT ELLER DRAG ALDRIG SOLFÅNGARNA I ANSLUTNINGSSLANGARNA
Enkel og installere
Solpanelet kobles til bassengets eksisterende lterpumpe. Systemet er utstyrt med en by-pass ventil for
justering og stenging av systemet.
Montere inn- og utløpsniplene (g 1)
1. Finn frem solpanelet og tilbehørssettet med inn- og utløpsniplene.
2. Smør niplen og O-ringen med litt oppvasksåpe eller ytende grønnsåpe. Press så niplen inn i solpanelet
(solpanelets åpninger er plassert i hjørnet av panelet, se bilde 1). Vær meget nøyaktig med posisjoneringen av
nippelen, Styreklossen skal presses helt mot duken på panelet. (se bilde 2 - forstørrelsen).
3. Plasser montasjehylsen over nippelen og forsikre deg om at montasjehylsen går hele veien i bunn.
Kontroller at duken er trykket inn hele veien i montasjehylsens slisser (se bilde 3 - forstørrelsen).
4. Anvend den spisse baksiden på monteringsverktøyet for å lage hull på hver side av ventilen. (se bilde 3).
5. Tre strapsbåndet igjennom hullene og rundt nipplen (se bilde 4).
6. Stramm til strapsbåndet rundt ventilen (se bilde 5).
7. Skru fast nippelen med montasjeverktøyet. OBS! nippelen skall skrues fast så hardt som mulig med
håndkraft uten å skade nippelen. Bruk kun medfølgende montasjeverktøy. (se bilde 6).
8. Repeter posisjon 2-7 for alle niplene.
Montere o-ringene g 2)
1. Tre de små o-ringene på slangetilkoplingens hann -del.
2. Monter den ena store o-ringen i sporet på koblingsdelens 32mm tilkopling.
3. Montere den andre store tykke o-ringen mot sporet i gjengeanslutningen.
Skru sammen By-pass enheten (g 3)
1. Skru fast begge tilkoplingsdelene på reguleringsventilen.
Tilkople solpanelene (g 4, g 5, g 6)
1. Plasser solpanelene i ett vindbeskyttet område, hvor skygge fra nærliggende objekter unngåes.
isoleres fra bakken. (se g 4).
2. Tilkople solpanelets in og utløp, bruk 12 mm (1/2”) hageslange og de to T-skjøter i henhold til
koblingsskjemaet (se g 5).
3. Kontroller at strømmen er avslått til ltersystemet/pumpen (dra ut pluggen).
4. Tilkople solpanelets 12 mm (1/2”) slanger fra T-skjøtenes slanger til by-pass ventilen, bruk slangekoplingene.
5. Kutt returledningen fra ltersystemets returslange i to deler.
6. Tilkople by-pass ventilen til ltersystemets delte returslange (for ø38mm bruk medfølgende reduksjonsfo-
ringer). Bruk slangeklemmer til å låse slangen med. (se g 6).
7. Mål og juster vannstrømmen/trykket (se punktet under).
Måle vannstrømmen (g 7)
Vannstrømmen måles ved og:
1. Åpne by-pass ventilen helt.
2. Plasser returslangen fra solarpanelet i en bøtte/tønne.
OBS! Plasser tommelen over slangetilkoplingens hann -del.
Start pumpen, les av volumet etter 1 minutt.
3. Steng sakta ventilen til det oppnås en vannstrøm på 4-10 liter/minutt. (De este mindre pumper leverer ikke
større vannstrøm enn anbefalt. Derfor skal ventilen ofte stenges helt igjen når solpanelene er i drift.)
NO
9

4. Tilkople solpanelenes returslange til by-pass ventilen.
NB! For stor vannstrøm gir for høyt vanntrykk og panelene kan bli skadet.
Sammenkoble ere enheter av El Niño (g 8)
El Niño er bygd opp som ett modulsystem for og passe alle bassenger og temperaturkrav. På by-pass enheten
kan du koble til to Basic Kit parallelt alternativt komplettere med 1-2 Expansion Kit i serie.
Tilkople Basic Kit:
1. Kappe de pluggede tilkoplingene på by-pass enheten
2. Kople til ditt andre El Niño Basic Kit med hjelp av satsens slangekoplinger.
3. Kontrollere vannstrømmen igjen (se g 7). OBSERVERE at du må bruke begge returslangene fra solarpane-
lene ved målingen og at vannstrømmen nå skal være det dobbelte (8-20 liter/min).
Tilkople Expansion Kit:
1. Koble ditt Expansion Kit med de medfølgende T-skjøter i henhold til g 8.
Reparasjon
Små hull eller revner kan enkelt tettes med ett PVC-lim. Påse at overaten er tørr og ren innen limet påføres.
Følg så alltid instruksjonene fra lim fabrikanten.
Vinterstilling (innen frost)
1. Kontrollere att strømmen er avslått til pumpen. (Trekk ut pluggen)
2. Ta bort slangeklammer fra by-pass ventilen og trekk den vekk.
3. Ta bort slangene fra solarpanelene.
4. Påse at solarpanelene er helt tømt for vann
(Heng de opp slik at vannet renner ut eller bruk litt trykkluft å blåse de tomme)
5. Tørke ren solarpanelene med en fuktig klut
6. Rull sammen solarpanelene uten skarpe knekker.
Dimensjonering
Solarpanelene bør utgjøre minst 50% av bassengets overate for å oppnå en behagelig temperatur på en
akseptabel tid. For mer informasjon om dimensjonering kontakta din El Niño forhandler.
NO
10
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu

DK
Monteringsanvisning (se billede s. 4-6)
VIKTIGT INFORMATION!
1. ÖVERSKRID ALDRIG MAXIMALT TILLÅTET TRYCK PÅ 0,3 BAR
2. LYFT ELLER DRAG ALDRIG SOLFÅNGARNA I ANSLUTNINGSSLANGARNA
Enkelt at installere
Solfangeren tilsluttes til poolens eksisterende cirkulationspumpe. Systemet er udstyret med en by pass tilslut-
ning til regulering og lukning af systemet.
Montering af ind- og udløbsnipler (g. 1)
1. Tag solfangeren og delen med ind- og udløbsniplerne frem
2. Smør niplerne og o-ringen med lidt sæbe eller opvaskemiddel (sulfo). Tryk niplen ind i solfangeren. (Solfang-
erens åbning sidder i hjørnet af panelet) (se billede 1). Vær meget præcis med placering af niplerne, koblingen
skal presses helt tæt til dugen (se billede 2 – forstørrelsen).
3. Placere monteringsrøret over niplen og vær sikker på at monteringsrøret er i bund. Kontroller at dugen er
fastgjort hele vejen rundt i monteringsrørets slidser (se billede 3 – forstørrelsen).
4. Anvend den anviste bagside på monteringsværktøjet, for at lave huller på hver side af ventilen (se billede 3).
5. Træk stripsen gennem de udborede huller (se billede 4)
6. Fastspænd stripsen rundt om ventilen (se billede 5)
7. Skrue niplen fast med monteringsværktøjet. OBS! Niplen skal fastskrues så hårdt som muligt. Anvend det
medfølgende monteringsværktøj (se billede 6).
8. Følg proceduren 2-7 for alle nipler.
Montering af o-ringene (g. 2)
1. Træk de små o-ringe på slangetilslutningens han-del.
2. Placér den ena store tynde o-ring i sædet på koblingsdelens 32 mm. tilslutning.
3. Monterer den andre store tykke o-ring mod sædet på gevindafslutningen.
Montering af by pass enheden (g. 3)
1. Skrue koblingsdelene fast på reguleringsventilen
Tilslutning af solfangeren (g. 4, g. 5, g. 6)
1. Placer solfangeren sydvendt og isoleret fra jorden på et sted beskyttet imod vinden (se g. 4)
2. Tilslut solfangerens indløb og udløb ved hjælp af en 12 mm (1/2”) haveslange og 2 koblinger ifølge gen-
nemstrømningsdiagrammet (se g. 5).
3. Kontrollér at strømmen til pumpen er afbrudt (træk lysnetstikket ud)
4. Tilslut solfangerens 12 mm. (1/2”) slange fra koblingerne til by pass enheden, anvend slangetilslutningerne.
5. Klip returledningen fra cirkulationspumpen over.
6. Montér by pass enheden til cirkulationspumpens delte returledninger (for 38 mm. anvend medfølgende
reducering). Anvend spændebånd for at sikre returledningerne (se g. 6).
7. Måling af gennemstrømningen (se nedenfor).
Gennemstrømning (g. 7)
Gennemstrømningen måles ved hjælp af:
1. Åben by pass reguleringsventilen helt.
2. Anbring returslangen fra solfangeren i et målekar. OBS! Anbring tommelngeren over slangetilslutningens
han-del. Start pumpen og aæs mængden efter 1 minut.
3. Luk langsomt for reguleringsventilen til der er opnået en gennemstrømning på 4-10 liter/minut.
(De este cirkulationspumper leverer ikke højre gennemstrømning end den anbefalede. Derfor skal regulerings-
ventilen oftest være helt lukket når solfangeren er i drift).
4. Tilslut solfangerens returslange til by pass enheden.
11

DK
Tilslut ere enheder af El Niño (g. 8)
El Niño er opbygget som et modulsystem for at kunne tilpasses til alle pools og temperaturkrav.
På by pass enheden kan du tilslutte 2 Basis Kits parallelt – alternativ komplet med 1-2 Expansion Kit i serien.
Tilslutning af ere Basis Kit:
1. Afmonter den eksisterende tilslutning til by pass enheden.
2. Tilslut dine andre El Niño Basis Kit ved hjælp af pakkens slangekoblinger.
3. Kontroller gennemstrømningen igen (se g. 7). Bemærk at du skal anvende begge returslanger fra solfang-
eren til måling og at gennemstrømningen nu skal være det dobbelte (8-20 liter/minut).
Tilslut Expansions Kit:
1. Tilslut dit Expansion Kit med de medfølgende T-koblinger til hver enkelt slange. (g. 8.)
Vedligeholdelse
Små huller eller revner kan nemt lappes med PVC-lim. Overaden skal være ren og tør inden limen påføres.
Følg altid instruktionerne fra Lim fabrikanten.
Vinter nedlukning (inden frost)
1. Kontroller at strømmen til pumpen er afbrudt (træk lysnetstikket ud).
2. Afmonter spændebåndene fra by pass enheden og læg dem væk.
3. Tag slangerne af solfangeren.
4. Kontrollér at solfangerne er helt tømt for vand.
5. Tør solfangeren ren med en fugtig klud.
6. Rul solfangeren sammen. Fold dem IKKE!
Dimensionering
Solfangeren bør udgøre mindst 50% af poolens overade for at vandet skal opnå en behagelig temperatur.
Kontakt din El Niño forhandler for mere information.
12
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu

Assembly instructions (see illustrations on pages 4-6)
PLEASE NOTE - VITAL INFORMATION FOR USERS OF EL NIÑO
1. NEVER EXCEED THE MAXIMUM ALLOWED PRESSURE OF 0.3 BAR DURING OPERATION
2. NEVER LIFT OR DRAG THE COLLECTORS BY THE HOSES
Easy to install
The solar collector is connected to the pool’s existing circulation pump. The system is equipped with a by-pass
unit for controlling and shutting o the system.
Mounting the inlet and outlet of the collectors (g 1)
1. Take out the solar collectors and the bag with the inlet and outlet pieces.
2. Lubricate the inlet with a little soap or washing liquid. Push the inlet into the solar collector (the solar
collector’s opening can be found in the corner of the panel) (see picture 1). Be very careful with the positioning
of the inlet, the control strip should be pressed up against the collector (see picture 2 - enlargement).
3. Place the assembly husk over the inlet and ensure that the assembly husk goes the whole way in. Check
that the collector is pushed the whole way into the assembly husk’s slits (see picture 3 - enlargement).
4. Use the sharp back side of the assembly tightener to make holes on each side of the valve (see picture 3).
5. Thread the zip tie through the holes you have just made (see picture 4).
6. Fasten the zip tie around the valve (see picture 5).
7. Screw fast the inlet with the assembly tightener NOTE! The inlet should be screwed fast as tightly as pos-
sible. Only the supplied assembly tightener should be used (see picture 6).
8. Repeat steps 2-7 for all inlet and outlet pieces.
Attaching the washers (g 2)
1. Thread the small washers onto the male part of the hose connector.
2. Place one of the thick large washer onto the end of the connection part’s 32mm connector.
3. Ax the other large thick washer to the end of the threaded connector.
Assembling the by-pass (g 3)
1. Screw fast both of the connection parts of the control valve.
Setting up the solar collectors (g 4, g 5, g 6)
1. Place the solar collectors in a wind protected setting facing the sun, and isolated from the ground (see g 4).
2. Attach the solar collectors’inlet and outlet, use hose 12 mm (1/2”) and the two T-connector hoses according
to the owchart (see g 5).
3. Check that power to the pump is o (pull out the cord).
4. Attach the solar collectors’hoses 12 mm (1/2”) from the T-connector hose to the by-pass, use the hose
connections.
5. Cut the returning hose from the circulation pump into two pieces.
6. Attach the by-pass unit to the circulation pump’s divided returning hose (for 38 mm use the supplied
reducer). Use hose clamps to secure the returning hoses (see g 6).
7. Measure the ow (see below).
Measuring the ow (g 7)
The ow rate is measured by:
1. Open the by-pass unit’s control valve completely.
2. Place the returning hose from the solar collectors in a measuring vessel.
NOTE! Place your thumb over the hose connection’s male part.
Start the pump, read the volume after 1 minute.
3. Slowly close the control valve until a ow of 4-10 litres/minute has been reached. (Most circulation pumps
do not provide a higher ow rate than that recommended, which is why the control valve should most often be
GB
13

completely closed when the solar collectors are in use).
4. Attach the solar collectors’returning hose to the by-pass unit.
Attaching multiple El Niños (g 8)
El Niño is designed as a modular system to suit all pools and temperature demands. On the by-pass unit you
can attach two El Niño Basic Kits in parallel or alternatively complement with 1-2 El Niño Expansion Kits in
series.
Attaching additional Basic Kit:
1. Cut the plugged connections on the by-pass unit.
2. Attach your additional El Niño Basic Kit with help of the supplied hose connections.
3. Check the ow again (see g 7). NOTE: you must use both returning hoses from the solar collectors with the
measurement and the ow should now be double (8-20 litres/minute).
Attaching an Expansion Kit:
1. Connect your Expansion Kit with the supplied T-connector hose according to g 8.
Maintenance
Small holes or tears can be easily xed with PVC glue. Ensure that the surface is dry and clean before applying
the glue. Always follow the instructions supplied by the glue manufacturer.
Winter preparations (before frost)
1. Check that the power to the pump is o (draw out the cable)
2. Take o the hose brackets from the by-pass unit and put these away
3. Take away the hoses from the solar collectors
4. Ensure that the solar collectors are completely emptied of water
5. Clean and dry the solar collectors with a moist cloth
6. Roll up the solar collectors. DO NOT BEND THEM!
System sizing
You should use a solar collector area equivalent to at least 50% of the pool’s surface area in order for the water
to achieve a comfortable temperature.
Please contact your local El Niño dealer for more information about system sizing.
GB
14
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu

FI
Asennusohje (katso kuvat s. 4–6)
PLEASE NOTE - VITAL INFORMATION FOR USERS OF EL NIÑO
1. NEVER EXCEED THE MAXIMUM ALLOWED PRESSURE OF 0.3 BAR DURING OPERATION
2. NEVER LIFT OR DRAG THE COLLECTORS BY THE HOSES
Helppo asentaa
Aurinkokeräin liitetään uima-altaassa asennettuna olevaan kiertovesipumppuun. Järjestelmä on varustettu
ohitusliitännällä järjestelmän säätämistä ja sulkemista varten.
Tulo- ja lähtönippojen asentaminen (kuva 1)
1. Ota esiin aurinkokeräin sekä tulo- ja lähtönippasarja.
2. Levitä nippaan ja o-tiivisteeseen hiukan saippuaa tai astianpesuainetta. Työnnä nippa paneelin kulmassa
olevaan aurinkokeräimen aukkoon (katso kuva 1). Aseta nippa huolellisesti, ja työnnä ohjausuloke aivan kan-
kaaseen kiinni (katso kuva 2 – suurennos).
3. Asenna hylsy nipan päälle ja tarkista, että hylsy on tukevasti pohjassa kiinni. Tarkista, että kangas on koko
hylsyn pituudelta puristunut uriin (katso kuva 3 – suurennos).
4. Tee reiät venttiilin kummallekin puolelle asennustyökalun terävällä päällä. (Katso kuva 3.)
5. Pujota niputusnauha tekemiesi reikien läpi (katso kuva 4).
6. Kiristä niputusnauha venttiilin ympäri (katso kuva 5).
7. Ruuvaa nippa kiinni asennustyökalulla. HUOMAA! Ruuvaa nippa mahdollisimman tiukalle. Käytä vain
pakkauksen mukana toimitettuja asennustyökaluja. (Katso kuva 6.)
8. Asenna kaikki nipat toistamalla kohtien 2–7 mukaiset toimet.
O-tiivisteiden asentaminen (kuva 2)
1. Pujota pienet o-tiivisteet letkuliittimen urospäähän.
2. Sovita toinen suuri o-tiiviste liitoskappaleessa olevan 32 mm:n liittimen istukkaan.
3. Asenna toinen suuri o-tiiviste kierteitysliittimen istukkaan.
Ohitusyksikön asentaminen (kuva 3)
1. Ruuvaa ohitusyksikön kaksi liitoskappaletta säätöventtiiliin.
Aurinkokeräinten asentaminen (kuvat 4, 5 ja 6)
1. Sijoita aurinkokeräimet tuulensuojaiseen paikkaan etelän puolelle ja eristä ne maasta (katso kuva 4).
2. Liitä aurinkokeräinten tulo- ja lähtöliitännät käyttämällä 12 mm:n (1/2 tuuman) letkua ja kahta t-putkiliitintä
vuokaavion mukaisesti (katso kuva 5).
3. Tarkista, että pumpusta on katkaistu virta (vedä pistoke irti).
4. Liitä aurinkokeräinten 12 mm:n (1/2 tuuman) letkujen t-putkiliittimet ohitusyksikköön letkuliittimillä.
5. Leikkaa kiertovesipumpun paluujohto kahteen osaan.
6. Liitä ohitusyksikkö kiertovesipumpun leikattuihin paluujohtoihin (käytä 38 mm:n liitännässä mukana toimi-
tettua kavennuskappaletta). Kiinnitä paluujohdot letkunkiristimillä (katso kuva 6).
7. Mittaa virtaus (katso jäljempänä).
Virtauksen mittaaminen (kuva 7)
Mittaa virtaus seuraavasti:
1. Avaa ohitusliitännän säätöventtiili kokonaan.
2. Aseta aurinkokeräinten paluuletku mitta-astiaan.
HUOMAA! Aseta peukalo letkuliittimen urospään päälle.
Käynnistä pumppu ja tarkista veden määrä astiassa minuutin kuluttua.
3. Sulje säätöventtiili hitaasti, kunnes virtaus on 4–10 l/min. (Useimmat kiertovesipumput eivät tuota suositeltua
virtausta voimakkaampaa virtausta. Sen vuoksi säätöventtiili on tavallisesti suljettava kokonaan aurinkokeräin-
ten käytön ajaksi).
15

4. Liitä aurinkokeräimen paluuletku ohitusyksikköön.
El Niño -lisäyksiköiden asentaminen (kuva 8)
El Niño on suunniteltu moduulijärjestelmäksi, joka voidaan mukauttaa erilaisia uima-altaita ja lämpötiloja varten.
Voit liittää ohitusyksikköön kaksi Basic Kit -sarjaa rinnakkain tai vaihtoehtoisesti 1–2 Expansion Kit -laajennus-
sarjaa.
Basic Kit -lisäsarjojen asentaminen:
1. Leikkaa liittimistä tulpat ohitusyksikössä.
2. Liitä toinen El Niño Basic Kit -lisäsarja siihen sisältyvien letkuliittimien avulla.
3. Tarkista uudelleen virtaus (katso kuva 7). HUOMAUTUS! Mittauksessa on käytettävä kumpaakin aurinkokerä-
inten paluuletkua ja virtauksen on nyt oltava kaksinkertainen (8–20 l/min).
Expansion Kit -laajennussarjan asentaminen:
1. Liitä Expansion Kit -sarja pakkauksen mukana toimitetulla t-putkiliittimellä kuvassa 8 esitetyllä tavalla.
Kunnossapito
Pienet reiät tai repeytymät voidaan korjata helposti PVC-liimalla. Tarkista, että pinta on kuiva ja puhdas ennen
liiman levittämistä. Noudata aina liimavalmistajan ohjeita.
Talvivarastointi (ennen pakkasia)
1. Tarkista, että pumpusta on katkaistu virta (vedä pistoke irti).
2. Irrota letkunkiristimet ohitusyksiköstä ja irrota ohitusyksikkö.
3. Irrota letkut aurinkokeräimistä.
4. Tarkista, ettei aurinkokeräimissä ole jäljellä vettä.
5. Puhdista aurinkokeräimet kostealla liinalla.
6. Kääri aurinkokeräimet rullalle. ÄLÄ taittele niitä!
Mitoitus
Aurinkokeräimen on oltava vähintään puolet uima-altaan pinta-alasta, jotta veden lämpötila olisi sopiva.
Lisätietoja mitoituksesta saat ottamalla yhteyttä El Niño -jälleenmyyjään.
FI
16
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu

NL
Montage-instructie (zie ook de afbeeldingen op pag. 4-6)
PLEASE NOTE - VITAL INFORMATION FOR USERS OF EL NIÑO
1. NEVER EXCEED THE MAXIMUM ALLOWED PRESSURE OF 0.3 BAR DURING OPERATION
2. NEVER LIFT OR DRAG THE COLLECTORS BY THE HOSES
Eenvoudig te installeren
De zonnecollector wordt aangesloten op de bestaande circulatiepomp van uw zwembad. Het systeem is voor-
zien van een omloopaansluiting voor de regeling en uitschakeling van het systeem.
Monteer de toevoer- en afvoernippels (g. 1)
1. Haal de zonnecollectoren en de set met toevoer- en afvoernippels te voorschijn.
2. Smeer de nippel en de O-ring met een beetje groene zeep of afwasmiddel. Druk de nippel in de zonnecollec-
tor (de opening van de zonnecollector zit in de hoek van het paneel) (zie afbeelding 1). Ga uiterst nauwkeurig te
werk bij het plaatsen van de nippel. De pasnok moet helemaal tegen het doek worden gedrukt
(zie afbeelding 2 - de vergroting).
3. Plaats de montagebus over de nippel en vergewis u ervan dat de montagebus helemaal tot aan de bodem
reikt. Controleer of het doek helemaal in de sleuven van de montagebus is ingedrukt (zie afbeelding 3 - de
vergroting).
4. Gebruik de spitse achterkant van het montagegereedschap om aan weerszijden van de klep gaten te maken
(zie afbeelding 3).
5. Steek de kabelband door de openingen die u hebt gemaakt (zie afbeelding 4).
6. Trek de kabelband aan rond de klep (zie afbeelding 5).
7. Schroef de nippel vast met behulp van het montagegereedschap. NB: de nippel dient zo stevig mogelijk te
worden vastgeschroefd! Maak uitsluitend gebruik van het bijgeleverde montagegereedschap (zie afbeelding 6).
8. Herhaal punt 2-7 voor alle nippels.
Monteer de O-ringen (g. 2)
1. Plaats de kleine O-ringen op het male-gedeelte van de slangaansluiting.
2. Plaats de ene, grote O-ring in de zitting van de 32 mm-aansluiting in het koppelstuk.
3. Plaats de andere grote O-ring tegen de zitting op de schroefdraadaansluiting.
Schroef de omloopaansluiting in elkaar (g. 3)
1. Schroef de beide koppelstukken op de regelklep
Sluit de zonnecollectoren aan (g. 4, g. 5, g. 6).
1. Plaats de zonnecollectoren op een beschutte plaats op het zuiden, geïsoleerd van het grondoppervlak (zie g. 4).
2. Sluit de toevoer en afvoer van de zonnecollectoren volgens het stromingsschema aan met behulp van de 12
mm-slang (1/2”) en de beide T-koppelingsslangen (zie g. 5).
3. Vergewis u ervan dat de stroomvoorziening van de pomp is uitgeschakeld (trek de stekker uit het contact).
4. Sluit de 12 mm-slangen (1/2”) van de T-koppelingsslang aan op de omloopaansluiting.
Gebruik de slangaansluitingen.
5. Snijd de retourleiding van de circulatiepomp in twee delen.
6. Sluit de omloopunit aan op de tweedelige retourleidingen van de circulatiepomp (gebruik voor 38 mm het
bijgeleverde verloopstuk). Zet de retourleidingen vast met slangklemmen (zie g 6).
7. Meet de stroming (zie hieronder).
Meten van stroming (g. 7)
U meet de stroming als volgt:
1. Open de regelklep van de omloopkoppeling geheel.
2. Plaats de retourslang van de zonnecollectoren in een opvangbak met inhoudsaanduiding.
NB: Plaats uw duim over het male-stuk van de slangaansluiting. Start de pomp, lees het volume na 1 minuut af.
17

3. Sluit de regelklep langzaam tot u een stroming hebt verkregen van 4-10 liter per minuut. (De meeste circula-
tiepompen leveren geen grotere stroming dan is aanbevolen. Daarom dient de regelklep meestal helemaal
gesloten te zijn als de zonnecollectoren in bedrijf zijn.)
4. Sluit de retourslang van de zonnecollectoren aan op de omloopunit.
Aansluiten van meerdere El Niño-units (g. 8)
El Niño is opgebouwd als een modulair systeem dat geschikt is voor vrijwel alle zwembaden en temperatuurei-
sen. U kunt op de omloopunit twee Basis Kits’s parallel aansluiten of completeren met 1 à 2 in serie aangeslo-
ten Expansion Kit’s.
Aansluiten van extra Basic Kit:
1. Snijd de afgeplugde aansluitingen op de omloopunit door.
2. Sluit de andere El Niño Basic Kit aan met behulp van de slangaansluitingen in de kit.
3. Controleer de stroming nogmaals (zie g. 7). OPGELET: u moet tijdens de meting beide retourslangen van de
zonnecollectoren gebruiken en de stroming moet nu tweemaal zo groot zijn (8-20 liter/min.)
Aansluiten van Expansion Kit:
1. Sluit uw Expansion Kit aan met behulp van de bijgeleverde T-koppelingsslang volgens g. 8.
Onderhoud
Kleine gaatjes of scheurtjes kunt u eenvoudig repareren met pvc-lijm. Zorg ervoor dat het oppervlak droog en
schoon is voordat u de lijm aanbrengt. Volg altijd de aanwijzingen van de lijmfabrikant.
Winterbewaring (voordat het gaat vriezen)
1. Controleer of de stroom naar de pomp is uitgeschakeld (trek de stekker uit het contact).
2. Verwijder de slangklemmen van de omloopunit en verwijder deze.
3. Verwijder de slangen van de zonnecollectoren.
4. Zorg ervoor dat al het water is afgetapt uit de zonnecollectoren.
5. Neem de zonnecollectoren af met een vochtige doek.
6. Rol de zonnecollectoren op. NIET vouwen!
Dimensioneren
De zonnecollector moeten minstens 50 procent van het oppervlak van het zwembad beslaan om een aang-
ename watertemperatuur te verkrijgen. Voor meer informatie over het dimensioneren, raadpleeg uw El Niño-
leverancier.
NL
18
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu

DE
Aufbauanleitung (siehe Abb. auf Seite 4-6)
BITTE BEACHTEN SIE DIESE WICHTIGEN INFORMATIONEN:
1. Bitte achten Sie darauf, dass der Wasserdruck während der Benutzung maximal 0,3 Bar betragen darf.
2. Bitte achten Sie darauf, dass Sie den Absorber nicht an den Schläuchen anheben oder aber an den
Schläuchen wegziehen dürfen.
Einfache Installation
Die Solaranlage wird an die vorhandene Umwälzpumpe des Pools angeschlossen. Das System verfügt über
einen Bypass-Anschluss zur Regelung und Abschaltung der Anlage.
Montage der Zu und Ablauftüllen (Abb. 1)
1. Die Solarabsorber und den Bausatz mit Zu- und Ablauftüllen bereitlegen.
2. Tülle und O-Ring mit etwas Flüssigseife oder Spülmittel schmieren. Den Tülle in die Solarzelle drücken (die Önung
bendet sich in der Ecke der Zelle, siehe Abb. 1). Den Tülle sehr sorgfältig positionieren, die Führungsnase muss bis an
das Gewebe gedrückt werden (siehe Abb. 2 – Vergrößerung).
3. Die Montagehülse über dem Tülle anbringen und sicherstellen, dass sie den Anschlag erreicht. Überprüfen, ob das
Gewebe vollständig in die Schlitze der Montagehülse eingedrückt wird (siehe Abb. 3 – Vergrößerung).
4. Mit der spitzen Rückseite des Montagewerkzeugs auf jeder Seite des Ventils ein Loch stechen. (siehe Abb. 3).
5. Das Kabelband durch diese Löcher einführen (siehe Abb. 4).
6. Das Kabelband um das Ventil spannen (siehe Abb. 5).
7. Den Tülle mit dem Montagewerkzeug festschrauben. HINWEIS! Der Tülle ist möglichst fest anzuschrauben. Nur das
beiliegende Montagewerkzeug verwenden. (siehe Abb. 6).
8. Den Ablauf der Punkte 2 bis 7 mit allen Tüllen wiederholen.
Montage der Dichtungen (Abb. 2)
1. Die kleinen O-Ringe auf den Schlauchsteckanschluss aufschieben.
2. Den einen großen O-Ring am Sitz des 32 mm großen Anschlusses anbringen.
3. Den anderen großen O-Ring am Sitz des Gewindeanschlusses anbringen.
Montage der Bypass Einheit (Abb. 3).
1. Die beiden Anschlussteile des Regelventils anschrauben.
Die Solarabsorber anschließen (Abb. 4, 5 und 6).
1. Die Solarabsorber in windgeschützter Südlage anordnen und zum Boden hin isolieren (siehe Abb. 4).
2. Zu- und Ablauf der Solarabsorber mit einem Schlauch der Größe 12 mm (1/2”) und den beiden T-Stücken gemäß
Strömungsplan anschließen (siehe Abb. 5).
3. Sicherstellen, dass die Stromversorgung zur Pumpe unterbrochen ist (Stecker ziehen).
4. Schläuche der Solarabsorber mit der Größe 12 mm (1/2”) vom T-Stück zum Bypass verlegen, dazu die Schlau-
chanschlüsse verwenden.
5. Die Rücklaueitung von der Umwälzpumpe in zwei Teile zerschneiden.
6. Das Bypass-Paket an die beiden Rücklaueitungen der Umwälzpumpe anschließen (bei 38 mm den bei-
liegenden Adapter verwenden). Die Rücklaueitungen mit einer Schlauchklemme befestigen (siehe Abb. 6).
7. Den Volumenstrom messen (siehe unten).
Messen des Durchusses (Abb. 7)
Der Volumenstrom wird wie folgt gemessen:
1. Das Bypass-Regelventil ganz önen.
2. Den Rücklaufschlauch von den Solarabsorber in einen Messbehälter hängen.
HINWEIS! Den Daumen auf den Steckteil des Schlauchanschlusses legen.
Die Pumpe einschalten und die Menge nach einer Minute ablesen.
3. Das Regelventil langsam schließen, bis ein Volumenstrom von 4 bis 10 Liter/Minute vorliegt. Die meisten
19

DE
Umwälzpumpen bringen keine höhere Leistung als den empfohlenen Wert. Daher ist das Regelventil meistens
völlig zu schließen, wenn die Solaranlage in Betrieb ist.
4. Den Rücklaufschlauch der Solarabsorber an das Bypass-Paket anschließen.
Anschluss mehrerer El Niño Einheiten (Abb. 8)
El Niño ist ein Modulsystem für alle Pools und Temperaturanforderungen. An die Bypass-Einheit können zwei
Basisbausätze parallel angeschlossen werden. Alternativ kann auch ein Ausbau durch 1 bis 2 Erweiterungs-
bausätze in Reihe vorgenommen werden.
Anschluss weiterer Basisbausätze:
1. Die geschlossenen Anschlüsse an der Bypass-Einheit abschneiden.
2. Den zweiten El Niño Basisbausatz mit den Schlauchanschlüssen anschließen.
3. Den Volumenstrom erneut überprüfen (siehe Abb. 7). HINWEIS: Beide Rücklaufschläuche von den Solarabsorber sind
bei der Messung zu verwenden. Der Volumenstrom muss jetzt doppelt so hoch sein (8 bis 20 Liter/Minute).
Anschluss des Erweiterungsbausatzes:
1. Den Erweiterungsbausatz mit dem beiliegenden T-Stück gemäß Abb. 8 anschließen.
Wartung
Kleine Löcher oder Risse können problemlos mit PVC-Kleber repariert werden. Vor dem Auftragen des Klebers
sicherstellen, dass die Oberäche trocken und sauber ist. Immer die Anweisungen des Kleberherstellers
beachten.
Wintervorbereitung (vor dem Frost)
1. Sicherstellen, dass die Stromversorgung zur Pumpe unterbrochen ist (Stecker ziehen).
2. Schlauchklemmen von der Bypass-Einheit abnehmen und diese entfernen.
3. Die Schläuche von den Solarabsorber abziehen.
4. Sicherstellen, dass in den Solarabsorber kein Wasser mehr vorhanden ist.
5. Die Solarabsorber mit einem feuchten Tuch abwischen.
6. Die Solarabsorber zusammenrollen. NICHT FALTEN!
Abmessungen
Die Solaranlage sollte mindestens 50 % der Pool-Oberäche entsprechen, damit das Wasser eine angenehme
Temperatur erhält. Weitere Informationen über die Bemessung hält Ihr El Niño Händler für Sie bereit.
20
El Niño helpdesk website
Useful lm, documents and tips about assembly
and use of El Niño solar collectors can be found at:
www.elnino.nu
