THE BOLD LOOK OF KOHLER K-1122 User manual

Installation Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-1122 K-1124
K-1357
1010997-2-E

Important Information
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
DANGER: Risk of electric shock. Connect only to a circuit protected by a Ground-Fault
Circuit-Interrupter (GFCI).
Building materials and wiring should be routed away from the pump body and other heat-producing
components of the unit.
Install to permit access for servicing.
Grounding is required. The unit should be installed by a qualified service representative, and grounded.
WARNING: Risk of electric shock. A licensed electrician should make all electrical connections.
WARNING: Risk of electric shock. Disconnect power before servicing.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation, including the following requirements.
NOTICE: Follow all local plumbing and electrical codes.
Product Information
Electrical Requirements
The installation must have a Class A Ground-Fault Circuit-Interrupter (GFCI). The GFCI protects against
line-to-ground shock hazard. Use a 120 V, 15 A, 60 Hz dedicated service for the whirlpool.
″H″models require a separate 120 V, 15 A, 60 Hz dedicated circuit for the in-line heater.
NOTE: If the pump supply cord is damaged, it must be replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard. The heater supply cord cannot be replaced. If the
cord is damaged the heater should be scrapped.
Product Notices
WARNING: Unauthorized modification may cause unsafe operation and poor performance of the
whirlpool. Do not relocate the whirlpool pump, or make other modifications to the whirlpool
system, as this could adversely affect the performance and safe operation of the whirlpool. Kohler
Co. shall not be liable under its warranty or otherwise for personal injury or damage caused by any
such unauthorized modification.
WARNING: Risk of electrical shock. Disconnect power before servicing.
WARNING: Risk of electrical shock. A licensed electrician should make all electrical connections.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation.
NOTICE: Follow all local plumbing and electrical codes.
Factory-Assembled Features
Factory installed components include pump with power supply cord and air switch transmitter. No
installation is needed.
″H″models are supplied with a factory assembled in-line heater.
The whirlpool pump and piping are factory-assembled.
1010997-2-E 2 Kohler Co.

Important Information (cont.)
Connections and Service Access
Before installation, ensure proper access to the final connections.
NOTICE: Provide unrestricted service access to the pump. You must provide access for servicing the
pump and controls. The access must be located immediately next to the pump. Study the roughing-in
information packed with the whirlpool.
Table of Contents
Important Information .............................................................. 2
Tools and Materials ............................................................... 3
Before You Begin ................................................................. 3
Prepare the Site ................................................................. 4
Prepare the Whirlpool ............................................................. 4
Secure the Unit — Models With Support Blocks .......................................... 5
Cut the Pump Banding Straps — Models With Support Blocks ............................... 6
Install the Plumbing ............................................................... 6
Make Electrical Connections ......................................................... 7
Test Run the Whirlpool ............................................................. 7
Complete the Finished Deck ......................................................... 9
Clean-Up After Installation .......................................................... 9
Confirm Proper Operation .......................................................... 10
Troubleshooting Procedure ......................................................... 10

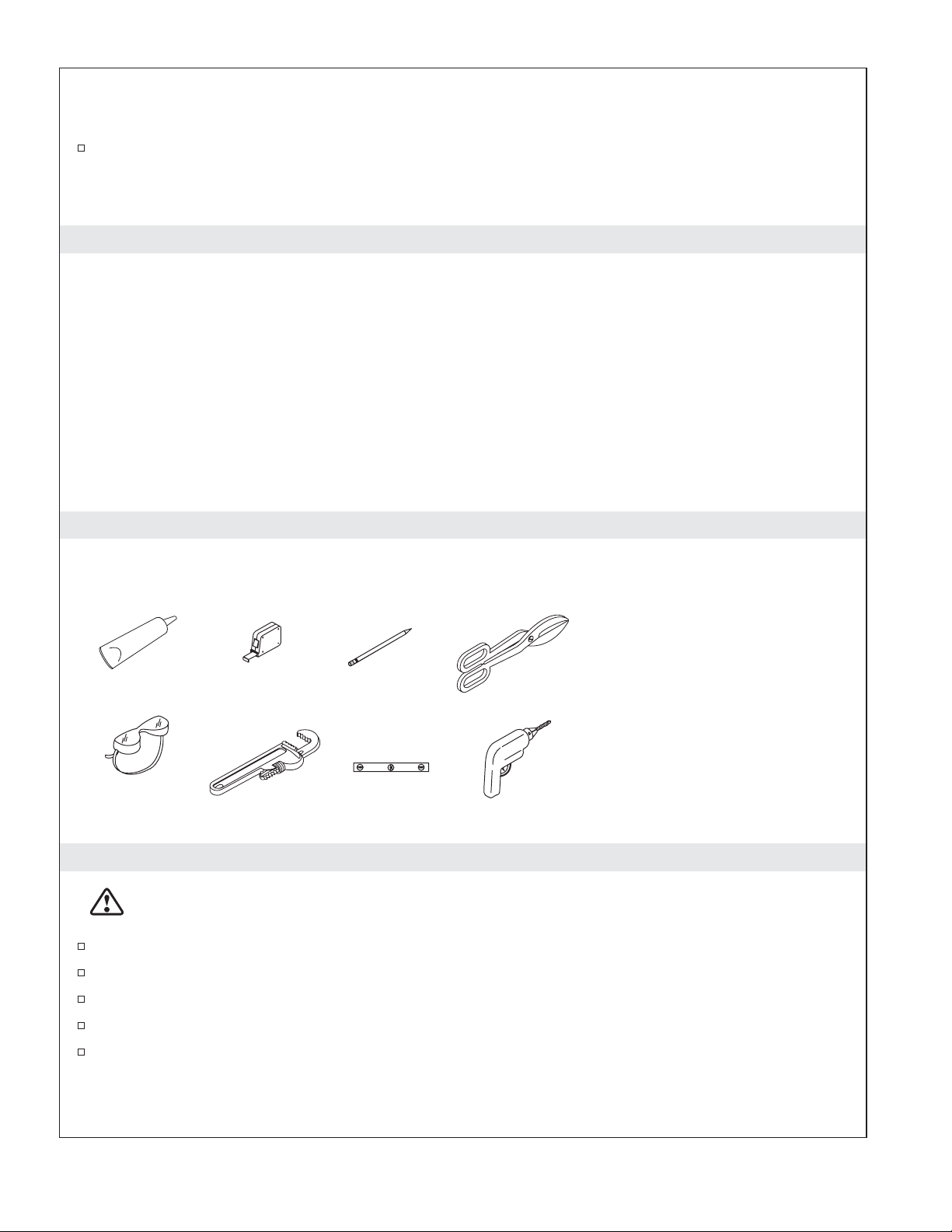

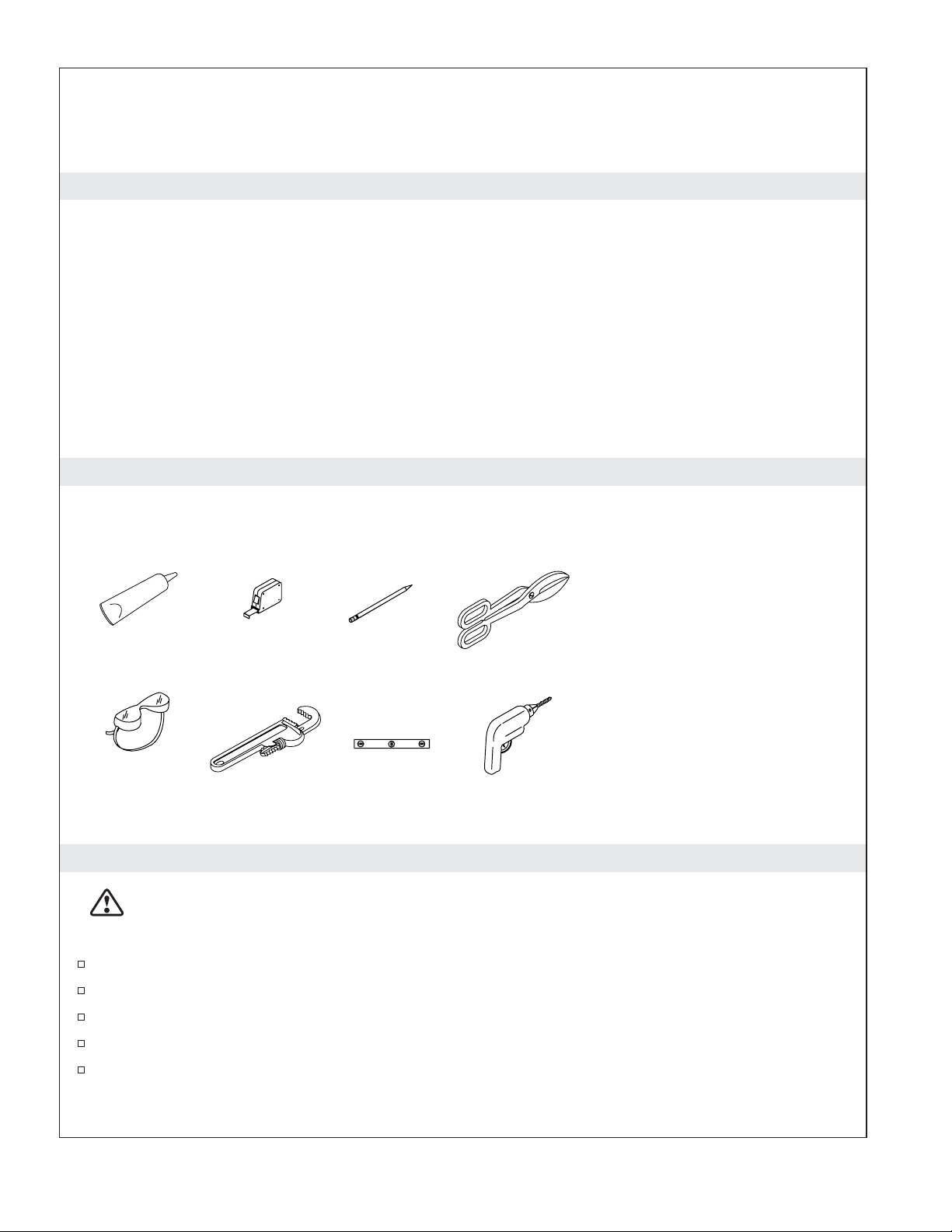

Tools and Materials
Before You Begin
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
We recommend this whirlpool for drop-in installation.
Inspect the whirlpool for damage before you begin installation.
You must install this whirlpool to an adequately supported, level subfloor.
Confirm adequate mounting and connection space for the faucet specified for your installation.
Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
in the Price Book.
Sealant Pencil
Level
Pipe Wrench
Drill
Tin Snips
• Conventional woodworking tools
and materials
• Drop cloth
• #6 large-head galvanized nails
• 2x4's
• Screws or lag bolts
• Construction Adhesive (optional)
• Cement or mortar (optional)
Plus:
Tape
Measure
Safety
Glasses
Kohler Co. 3 1010997-2-E

1. Prepare the Site
NOTICE: Refer to the Roughing-in Guide packed with your bath whirlpool for the required minimum
lb/square foot (kg/square meter) floor support.
NOTICE: Do not support the whirlpool by the rim.
Make sure the flooring offers adequate support for your whirlpool, and verify that the subfloor is
flat and level.
The whirlpool should be installed in a drop-in installation. Construct 2x4 or 2x6 stud framing
designed for your particular installation. Provide for a 1/16″(2 mm) gap between the bottom of the
whirlpool rim and the stud framing. Frame the floor, or construct a frame for a raised installation in
accordance with the roughing-in information packed with the whirlpool.
Position the plumbing according to the roughing-in information packed. Cap the supplies, and
check for leaks.
2. Prepare the Whirlpool
Install the drain to the whirlpool according to the drain manufacturer’s instructions. Do not connect
the trap at this time.
Position a clean drop cloth or similar material in the bottom of the whirlpool. Be careful not to
scratch the surface of the whirlpool.
Position the rough
plumbing.
Frame the floor
according to the
roughing-in information.
Verify that the subfloor
offers adequate support,
and is flat and level.
Provide a 1/16" (2 mm) gap
between the whirlpool rim
and framing.
Construct 2x4 or 2x6
stud framing according
to the roughing-in
information.
1010997-2-E 4 Kohler Co.

3. Secure the Unit — Models With Support Blocks
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
CAUTION: Risk of product damage. Do not support the whirlpool by the rim.
Choose the installation option that best applies to your particular installation. Follow the
appropriate instructions.
If the subfloor is not level, shim the whirlpool support blocks as necessary.
Option Using a Cement or Mortar Bed
NOTE: Do not use gypsum cement or drywall compound for this application, as they will not provide an
acceptable, durable bond.
NOTE: The pump support bracket (when the pump banding straps are cut) and support blocks must
rest directly on the subfloor.
Spread a 2″(5.1 cm) thick layer of cement or mortar on the subfloor where the whirlpool will be set.
This will help secure, level, and support the unit. Clear all the material away from the pump
support bracket and support block locations.
Position a piece of plastic drop cloth material on top of the cement or mortar bed. With help,
carefully lift the whirlpool into place, and make sure the pump support bracket and support blocks
do not rest in the bed material.
Insert the drain tailpiece into the trap. Make sure the whirlpool is level and resting on all support
blocks.
Option Using Construction Adhesive
Apply a generous amount of high-quality construction adhesive to the bottom of the support blocks.
With help, carefully lift the whirlpool into position.
Insert the drain tailpiece into the trap. Make sure the whirlpool is level and resting on all support
blocks.
Option Using Silicone Sealant
With help, carefully lift the whirlpool into position.
Insert the drain tailpiece into the trap. Make sure the whirlpool is level and resting on all support
blocks.
Remove the protective tape from the rim. Apply a continuous bead of high-quality silicone sealant
around the entire rim of the whirlpool.
Clear space for pump.
Spread a 2" (5.1 cm) layer of
cement or mortar bed material.
Clear spaces for
support blocks.
Apply a bead of silicone sealant around the entire rim.
Apply construction adhesive to the support blocks.
or
Kohler Co. 5 1010997-2-E

4. Cut the Pump Banding Straps — Models With Support Blocks
IMPORTANT! This step is necessary to make your Kohler whirlpool operate more quietly.
Use tin snips to cut the two pump banding straps.
To minimize whirlpool noise and vibration, be sure the pump is not in direct contact with the
shipping bracket after the pump banding straps are cut.
Remove and discard the straps.
5. Install the Plumbing
CAUTION: Risk of property damage. Ensure a watertight seal on the whirlpool drain.
Connect the drain to the trap according to the drain manufacturer’s instructions.
NOTICE: An access panel will simplify future maintenance.
Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim until instructed. Open the hot and cold water supplies, and check the supply
connections for leakage.
Run water into the whirlpool, and check the drain connections for leakage.
Drainage Suction Line

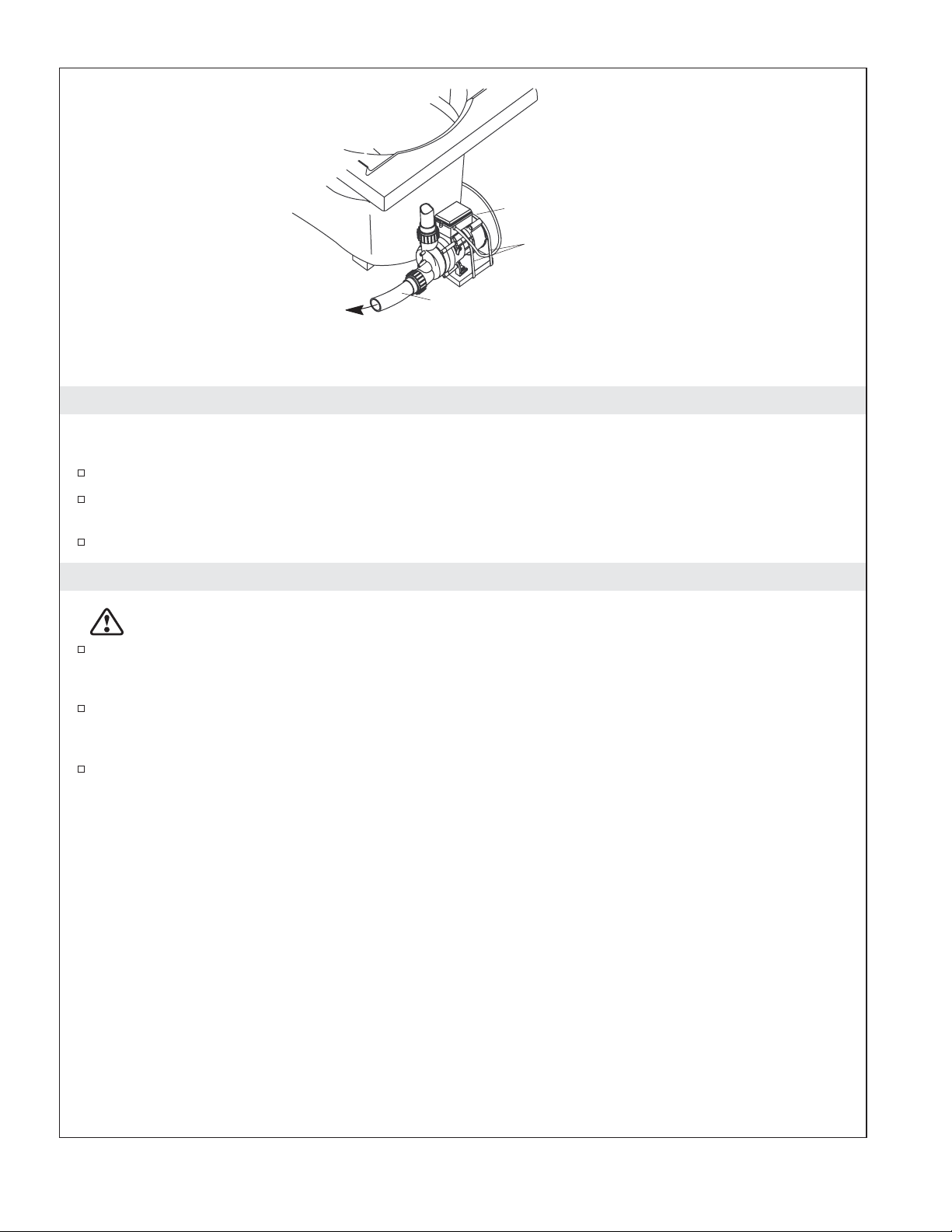

Pump
Cut the pump
banding straps.
NOTE:
Pump model illustrated may differ from your
actual product.
1010997-2-E 6 Kohler Co.

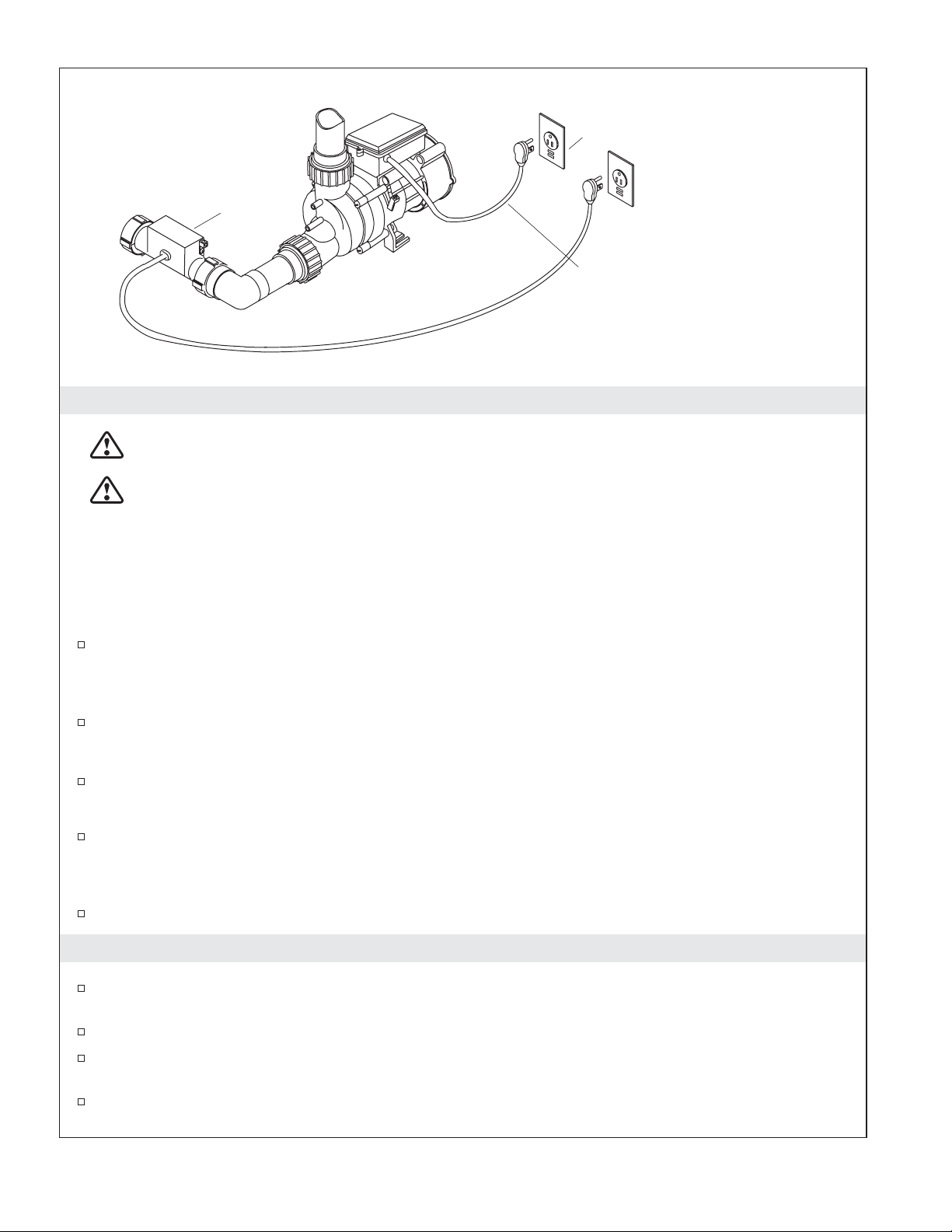

6. Make Electrical Connections
WARNING: Risk of electric shock. Make sure the power has been disconnected before performing
the following procedures.
WARNING: Risk of electric shock. To reduce the risk of electrical shock, connect the pump and
in-line heater (if heater option included) to properly grounded, grounding-type receptacles
protected by Ground-Fault Circuit-Interrupters (GFCI’s). Do not remove the plugs’ grounding pins.
Do not use grounding adapters.
Pump Wiring
NOTE: The whirlpool model number is printed on a label near the whirlpool pump. This label also
identifies the electrical rating of the whirlpool.
Your Kohler whirlpool bath is equipped with a cord and plug. All wiring of the pump and control
has been completed at the factory. A licensed electrician must install a GFCI-protected, 120 V, 15 A,
grounded outlet. No other load should be on this circuit. Locate the outlet behind the whirlpool,
and within 24″(61 cm) of the pump.
Plug the pump into this outlet.
NOTE: Make sure the air actuator tubing is securely attached to the pump, and is not kinked or damaged.
If a K-1639 Timer Kit will be used, install it now according to the instructions packed.
In-line Heater Wiring
″H″Models: The heater is equipped with a cord and plug. All wiring of the heater has been
completed at the factory. A licensed electrician must install a GFCI-protected, 120 V, 15 A, grounded
outlet. No other load should be on this circuit. Locate the outlet behind the whirlpool, and within
24″(61 cm) of the heater.
Plug the heater into this outlet.
7. Test Run the Whirlpool
Check all electrical connections, and make sure the electrical power to the whirlpool and heater (if
equipped) is on.
Make sure all union connections to the pump and heater are securely hand tightened.
Verify that the pump banding straps have been cut (if applicable), and that the pump is resting
directly on the subfloor or whirlpool base.
Fill the whirlpool to a level at least 2″(5.1 cm) above the top of the highest jet.
Bond in accordance
with applicable codes.
Install a GFCI-
protected 120 V, 15 A
grounded outlet.
Heater
Plug the pump
into this outlet.
Install second GFCI-
protected outlet for "H"
models for the in-line heater.
Kohler Co. 7 1010997-2-E

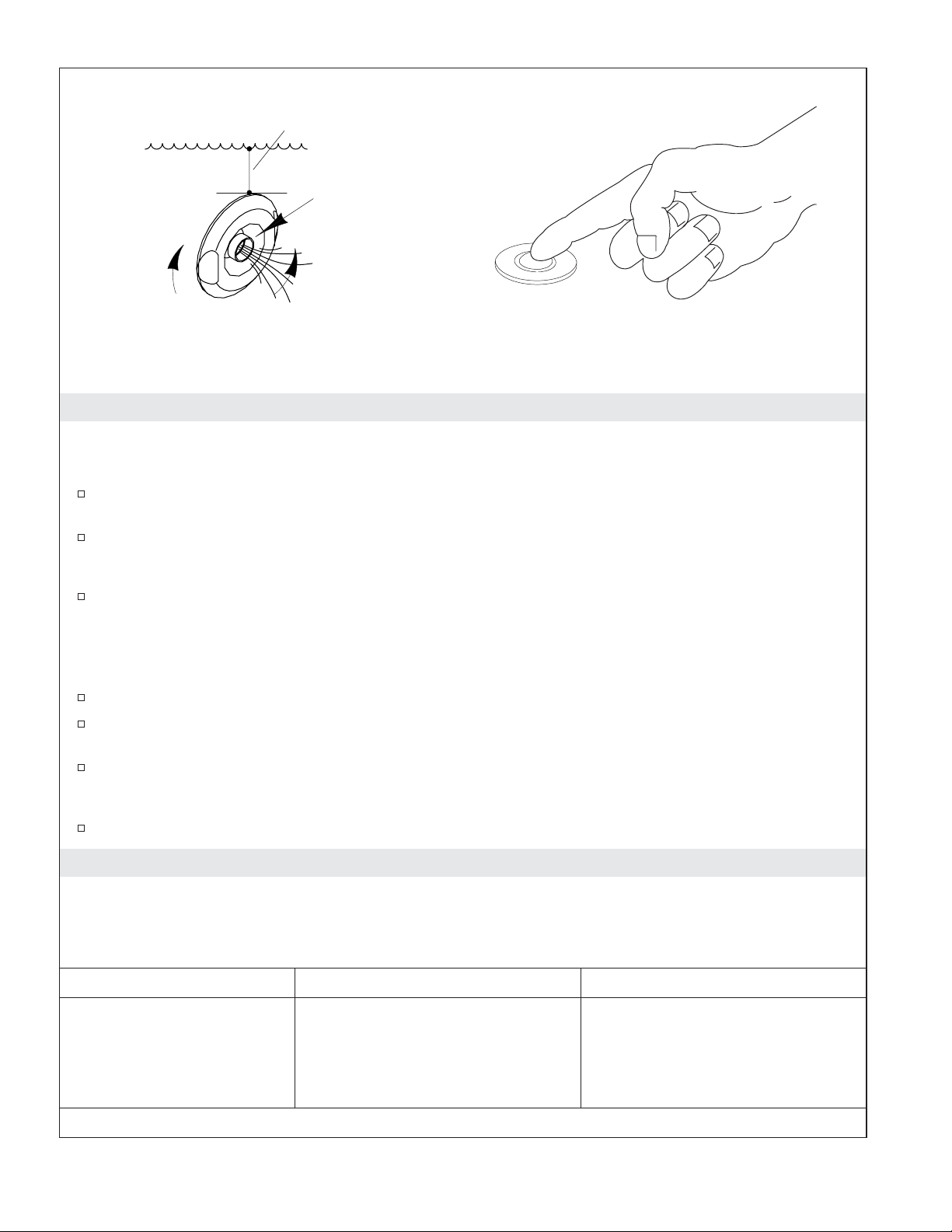

Test Run the Whirlpool (cont.)
Operate the whirlpool for 5 minutes, and check all whirlpool piping connections for leaks.
For additional information on whirlpool operation, refer to ″Confirm Proper Operation.″
1010997-2-E 8 Kohler Co.

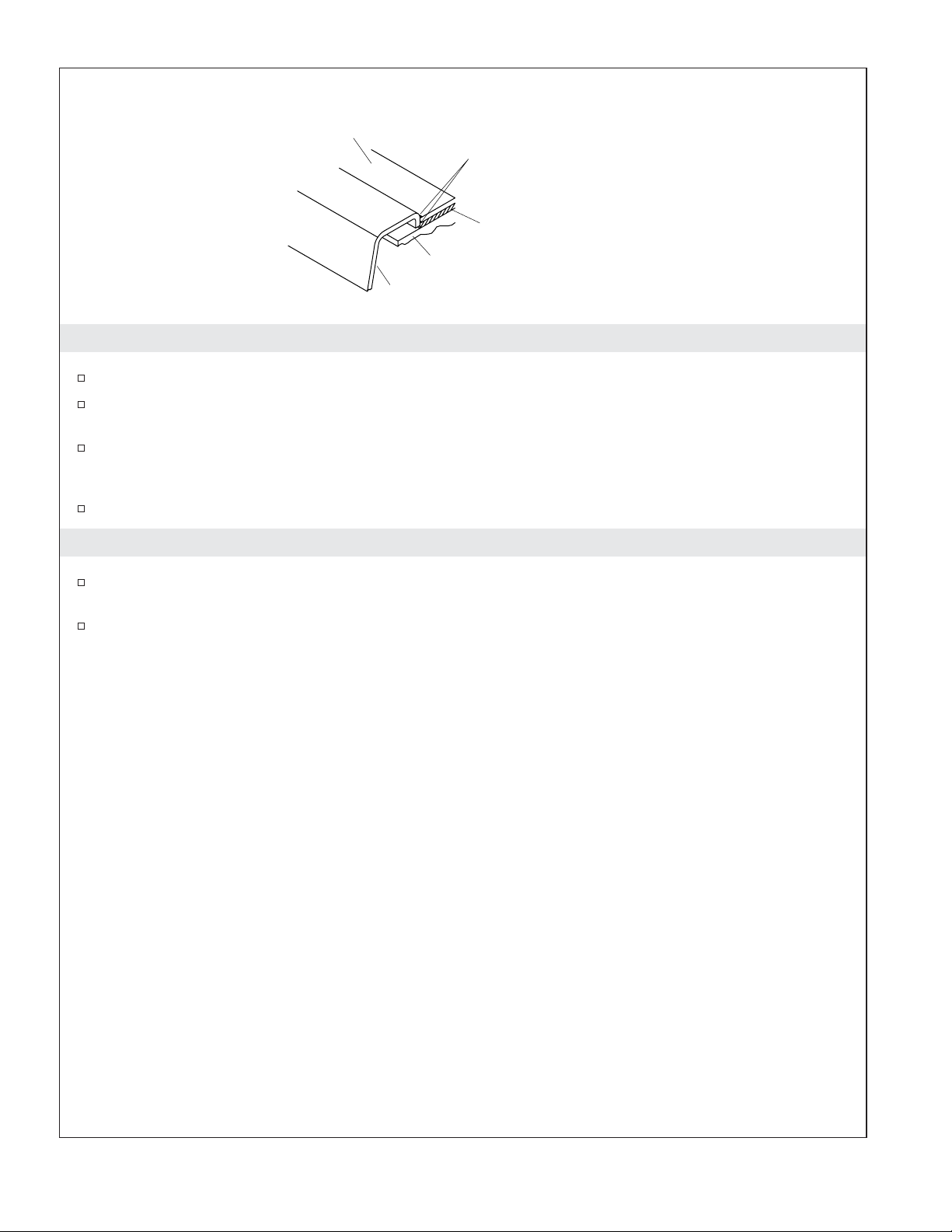

8. Complete the Finished Deck
If you have not already done so, carefully remove the protective tape from the whirlpool rim.
Cover the framing with water-resistant deck material. Seal the joints between the whirlpool rim
edge and the water-resistant deck material with silicone sealant.
Tape and mud the water-resistant deck material. Install the finished deck to the water-resistant deck
material. Seal the joints between the whirlpool rim and the finished deck material with silicone
sealant.
Install the faucet trim according to the trim manufacturer’s instructions.
9. Clean-Up After Installation
When cleaning up after installation, do not use abrasive cleansers, as they may scratch and dull the
whirlpool surface. Use warm water and a liquid detergent to clean the surface.
Remove stubborn stains, paint, or tar with turpentine or paint thinner. Do not allow cleaners
containing petroleum distillates to remain in contact with any whirlpool surfaces for long periods
of time. Remove plaster by carefully scraping with a wood edge. Do not use metal scrapers, wire
brushes, or other metal tools. Use a powder-type detergent on a damp cloth to provide mild
abrasive action to any residual plaster.
Whirlpool
Framing
Water-Resistant
Deck Material
Apply silicone sealant to the
edges of the water-resistant
deck material and the
finished deck
Finished Deck
Material
Kohler Co. 9 1010997-2-E

10. Confirm Proper Operation
Fill the Whirlpool
NOTE: Please read these steps carefully before you operate your whirlpool.
Position the jet nozzles so they face down toward the basin. Turn the jet trim rings fully
counterclockwise.
Fill the whirlpool to a water level at least 2″(5.1 cm) above the top of the highest jet.
NOTE: The water temperature in the whirlpool should not exceed 104°F (40°C).
To service orifices insert a pencil into the end of the jet nozzle and push the orifice out. After
removing any blockage, check the orifice to make sure it is clear and press it into the jet housing.
NOTE: Orifices are only installed in whirlpool jets when there are six or more jets in the whirlpool system.
Operating Sequence
Press the air actuator to turn on the whirlpool jets.
Adjust each jet for optimum air/water mixture. Turn the trim ring clockwise to reduce the air flow,
and counterclockwise to increase the air flow.
If equipped with a heater, the heater will engage automatically when the pump is turned on and
will disengage when the pump is turned off. The heater will not turn on if the water temperature
exceeds 104°F (40°C).
Press the air actuator a second time to turn off the whirlpool.
11. Troubleshooting Procedure
Troubleshooting Guide
This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified
electrician should correct any electrical problems. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Causes Recommended Action
1. Whirlpool does not start
or stop. A. No power to motor. A. Set/reset the GFCI or RCD; check wiring.
B. Air actuator does not work. B. Replace air actuator.
C. Air actuator tubing is
disconnected, loose, kinked,
plugged, or damaged.
C. Connect, straighten, clean, or
replace air actuator tubing.
Fill with water at least 2" (5.1 cm)
above the highest jet.
Turn the jet trim ring
clockwise to
decrease the flow. Position the jet
nozzles to direct
the water flow as
desired.
Turn the jet trim ring counterclockwise
to increase the flow.
Press the air actuator to turn
on and off the whirlpool.
1010997-2-E 10 Kohler Co.

Troubleshooting Procedure (cont.)
Symptoms Probable Causes Recommended Action
D. Motor/pump does not work. D. Rebuild or replace motor/pump.
2. Motor starts, not all jets
are functioning. A. Jet is closed. A. Rotate jet trim ring counterclockwise to open.
B. Jets are blocked. B. Remove blockage.
3. Whirlpool stops
automatically before 18
minutes.
A. The GFCI or RCD trips. A. Identify source of fault, and
correct.
B. Suction blocked. B. Remove obstruction.
C. Jets are blocked. C. Remove blockage.
D. Motor overheated and protection
device activated. D. Check for blockage at motor vents. Remove blockage and
allow motor to cool.
Check for suction blockage.
Remove blockage and allow
motor to cool.
Check for jet blockage. Remove
blockage and allow motor to
cool.
4. Noisy operation. A. Pump banding straps have not
been cut. (Models with support
blocks only.)
A. Cut pump banding straps with
tin snips.
5. Heater does not operate.
(“H” models only) A. No power to heater. A. Reset the GFCI or RCD.
B. Water temperature exceeds 104° F
(40° C). B. Allow water to cool and heater will reengage.
C. Heater does not work. C. Replace heater.
Kohler Co. 11 1010997-2-E

Guide d’installation
Baignoire à hydromassage
Renseignements importants
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base
devraient toujours être observées, incluant ce qui suit:
DANGER : Risque d’électrocution. Raccorder uniquement à une prise de terre protégée par un
disjoncteur différentiel (GFCI).
Les matériaux de construction et le câblage devraient être acheminés loin du corps de la pompe et des autres
composants qui dégagent de la chaleur de l’unité.
Installer de façon à permettre l’accès pour l’entretien.
Une mise à la terre est requise. L’unité devrait être installée par un représentant qualifié, et mise à la terre.
AVERTISSEMENT : Risque d’électrocution. Un électricien agréé devrait faire toutes les connexions
électriques.
AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à
l’entretien.
AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez s’il vous
plaît lire avec attention toutes les instructions avant de commencer l’installation, y compris les
conditions suivantes:
AVIS : Respecter tous les codes de plomberie et électriques locaux.
Information sur le produit
Branchements électriques requis
L’installation doit avoir un disjoncteur de fuite de terre de classe A (GFCI). Le disjoncteur GFCI protège
contre les risques de chocs. Utiliser une alimentation de 120 V, 15 A, 60 Hz dédiée à la baignoire à
hydromassage.
Les modèles ″H″nécessitent d’une alimentation dédiée de 120 V, 15 A, 60 Hz pour le chauffe-eau en ligne.
REMARQUE : Si le câble d’alimentation de la pompe est endommagé, il doit être remplacé par le
fabricant, son représentant ou autre personnel similaire qualifié pour éviter tout danger. Le cordon
d’alimentation du chauffe-eau ne peut pas être remplacé. Si le cordon est endommagé, le chauffe-eau
devrait être retiré.
Notices du produit
AVERTISSEMENT : Des modifications non approuvées pourraient provoquer un fonctionnement
dangereux ou un mauvais fonctionnement de la baignoire à hydromassage. Ne pas déplacer la
pompe d’hydromassage ou effectuer d’autres modifications au système d’hydromassage car celà
pourrait affecter les performances et la sécurité de la baignoire à hydromassage. Kohler Co. décline
toute responsabilité sous ses garanties quant à toutes blessures ou dommages causés par des
modifications non autorisées.
AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à
l’entretien.
Kohler Co. Français-1 1010997-2-E

Renseignements importants (cont.)
AVERTISSEMENT : Risque d’électrocution. Un électricien agréé devrait faire toutes les connexions
électriques.
AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez lire toutes
les instructions avant de commencer l’installation.
AVIS : Respecter tous les codes de plomberie et électriques locaux.
Pièces assemblées en usine
Les composants installés en usine comprennent la pompe avec câble d’alimentation électrique et
l’interrupteur d’air. Aucune installation n’est nécessaire.
Les modèles ″H″sont fournis avec un chauffe-eau en ligne assemblé en usine.
La pompe et la tuyauterie de la baignoire à hydromassage ont été assemblées en usine.
Connexions et accès pour l’entretien
S’assurer d’avoir suffisamment d’accès pour les connexions finales avant l’installation.
Kohler Co. Français-2 1010997-2-E

Renseignements importants (cont.)
AVIS : Fournir un panneau d’accès libre à la pompe. Il faut prévoir un accès pour l’entretien de la pompe
et des contrôles. L’accès doit être situé tout près de la pompe. Étudier l’information de raccordement
emballée avec la baignoire à hydromassage.
Sommaire
Renseignements importants ......................................................... 1
Outils et matériels ................................................................ 3
Avant de commencer .............................................................. 3
Préparer le site .................................................................. 4
Préparer la baignoire à hydromassage ................................................. 4
Sécuriser l’unité - Modèles avec blocs de support ......................................... 5
Couper les sangles de la pompe—Modèles avec blocs de support ............................ 7
Installer la plomberie .............................................................. 7
Faire les connexions électriques ...................................................... 8
Tester la baignoire à hydromassage ................................................... 8
Compléter le comptoir fini .......................................................... 10
Nettoyage après installation ........................................................ 10
Confirmer la bonne opération ....................................................... 11
Procédure de dépannage .......................................................... 11
Outils et matériels
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à
hydromassage par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour
supporter la baignoire à hydromassage.
Nous recommandons cette baignoire à hydromassage pour une installation encastrée.
Avant l’installation, examiner la baignoire à hydromassage pour déceler tout dommage.
Cette baignoire à hydromassage doit être installée sur un plancher proprement supporté et nivelé.
S’assurer que l’espace de montage et de raccordement du robinet soit adéquat pour l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans
préavis, tel que spécifié dans le catalogue des prix.
Matériau
d'étanchéité
Crayon
à papier
Niveau à bulle
Clé à tuyau
Perceuse
Cisaille de
ferblantier
• Outils conventionnels de
menuiserie et matériels
• Bâche de protection
• Clous galvanisés #6 à tête large
• 2x4
• Vis ou tire-fonds
• Adhésif de construction (optionnel)
• Ciment ou mortier (optionnel)
Plus:
Mètre
ruban
Lunettes de
protection
1010997-2-E Français-3 Kohler Co.

1. Préparer le site
AVIS : Se référer au guide de raccordement emballé avec la baignoire à hydromassage pour le support de
sol minimum requis lb/pied carré (kg/mètre carré).
AVIS : Ne pas soulever la baignoire à hydromassage par le rebord.
S’assurer que le sol constitue un support adéquat pour la baignoire à hydromassage et que le
plancher soit plat et nivelé.
La baignoire à hydromassage devrait être installée dans un espace encastré. Construire un cadre
avec des montants de 2x4 ou de 2x6 pour votre installation particulière. Prévoir un dégagement de
[1/16″(2 mm)] entre la base du rebord de la baignoire à hydromassage et le cadre. Cadrer le sol ou
construire un cadre pour une installation surélevée conformément au plan de raccordement fourni
avec la baignoire à hydromassage.
Déterminer l’emplacement de la plomberie selon le plan de raccordement fourni. Boucher les
alimentations et vérifier s’il y a des fuites.
2. Préparer la baignoire à hydromassage
Installer le drain sur la baignoire à hydromassage selon les instructions du fabricant. Ne pas
connecter le siphon à ce moment.
Placer un chiffon propre ou matière similaire à la base de la baignoire à hydromassage. S’assurer de
ne pas rayer la surface de la baignoire à hydromassage.
Positionner la
plomberie.
Cadrer le sol selon
l'instruction du plan de
raccordement.
Vérifier que le sous-
plancher offre un
support adéquat et qu'il
soit plat et nivelé.
Laisser un dégagement de
1/16" (2 mm) entre le
rebord de la baignoire à
hydromassage et le cadre.
Construire un cadrage de
montants de 2 x 4 ou de
2 x 6 suivant l'instruction
du plan de raccordement.
Kohler Co. Français-4 1010997-2-E

3. Sécuriser l’unité - Modèles avec blocs de support
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à
hydromassage par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour
supporter la baignoire à hydromassage.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à
hydromassage par le rebord.
Choisir l’option d’installation qui s’applique le mieux à votre installation. Suivre les instructions
correspondantes.
Si le plancher n’est pas nivelé, placer des blocs de renfort sous la baignoire à hydromassage, si
nécessaire.
Option pour utilisation de lit de ciment ou de mortier
REMARQUE : Ne pas utiliser de plâtre ou un mélange pour cloison sèche pour cette installation, car ces
produits ne fourniront pas un scellement acceptable, et durable.
REMARQUE : Le support de pompe (une fois les sangles de retenue coupées) et les blocs de support
doivent reposer directement sur le sol.
Étendre une couche de ciment ou mortier de 2″(5,1 cm) d’épaisseur sur le plancher à l’endroit
d’installation de la baignoire. Ceci aidera à sécuriser, niveler et supporter l’unité. Ecarter tout
matériau de l’emplacement du montant de la pompe et des blocs de support.
Positionner une bâche en plastique sur le lit de ciment ou de mortier. Avec de l’assistance, soulever
et mettre soigneusement la baignoire à hydromassage en place et s’assurer que le support de pompe
et les blocs de renfort ne reposent pas sur le matériau de l’embase.
Insérer la pièce de raccordement du drain dans le siphon. S’assurer que la baignoire à
hydromassage soit nivelée et qu’elle repose sur tous les blocs de renfort.
Option pour l’utilisation de mastic adhésif de construction
Appliquer un adhésif de construction de haute qualité à la base des blocs de renfort. Avec de
l’assistance, soulever et mettre la baignoire à hydromassage en place avec précaution.
Insérer la pièce de raccordement du drain dans le siphon. S’assurer que la baignoire à
hydromassage soit nivelée et qu’elle repose sur tous les blocs de renfort.
Option d’utilisation de mastic d’étanchéité à la silicone
Avec de l’assistance, soulever et mettre la baignoire à hydromassage en place avec précaution.
Insérer la pièce de raccordement du drain dans le siphon. S’assurer que la baignoire à
hydromassage soit nivelée et qu’elle repose sur tous les blocs de renfort.
Étendre une couche
de béton ou mortier
de 2" (5,1 cm).
Dégagement pour
les blocs de support.
Dégagement
pour la pompe.
Appliquer un boudin
de mastic à la silicone
autour du rebord
ou
Appliquer du
mastic adhésif de
construction aux blocs
de support.
1010997-2-E Français-5 Kohler Co.

Sécuriser l’unité - Modèles avec blocs de support (cont.)
Retirer la pellicule protectrice du rebord. Appliquer du mastic à la silicone de bonne qualité tout
autour du rebord de la baignoire à hydromassage.
Kohler Co. Français-6 1010997-2-E

4. Couper les sangles de la pompe—Modèles avec blocs de support
IMPORTANT ! Cette étape est nécessaire pour que votre baignoire à hydromassage Kohler fonctionne
plus silencieusement.
Couper les sangles de retenue de la pompe avec une cisaille de ferblantier.
Pour réduire les bruits et vibrations émanant de la baignoire à hydromassage, s’assurer que la
pompe ne soit pas en contact direct des supports d’expédition après que les sangles aient été
sectionnées.
Retirer et jeter les sangles.
5. Installer la plomberie
ATTENTION : Risque d’endommagement du matériel. Assurer un joint étanche sur le drain de la
baignoire à hydromassage.
Connecter le drain au siphon selon les instructions du fabricant.
AVIS : Un panneau d’accès facilitera une maintenance future.
Installer les valves du robinet conformément aux instructions du fabricant du robinet. Ne pas
installer la garniture du robinet avant l’instruction de le faire. Ouvrir les alimentations d’eau chaude
et froide et vérifier qu’il n’y ait pas de fuites.
Laisser couler l’eau dans la baignoire à hydromassage et vérifier s’il y a des fuites dans les raccords
du drain.
Drainage Ligne d'aspiration
Pompe
Couper les
sangles de
retenue de la
pompe.
REMARQUE:
Le modèle de pompe illustré peut varier
du produit actuel.
1010997-2-E Français-7 Kohler Co.

6. Faire les connexions électriques
AVERTISSEMENT : Risque d’électrocution. S’assurer que l’alimentation ait été débranchée avant
d’effectuer les procédures suivantes.
AVERTISSEMENT : Risque d’électrocution. Afin de réduire les risques de choc électrique,
raccorder la pompe et le chauffe-eau en ligne (si cette option est incluse) à des réceptacles à prise de
terre, protégés par un disjoncteur différentiel. Ne pas retirer les broches de mise à la terre. Ne pas
utiliser d’adaptateurs de mise à la terre.
Câblage de pompe
REMARQUE : Le numéro de modèle de la baignoire à hydromassage est imprimé sur l’étiquette qui est
près de la pompe d’hydromassage. Cette étiquette identifie le calibrage électrique de la baignoire à
hydromassage.
La baignoire à hydromassage Kohler est dotée d’une fiche et d’un cordon d’alimentation. Tous les
câblages de la pompe et du contrôle ont été effectués en usine. Un électricien agréé doit installer la
sortie de mise à la terre de 120 V, 15 A protégée par disjoncteur de fuite à la terre. Aucune autre
charge ne doit être montée sur ce circuit. Localiser la prise de courant derrière la baignoire à
hydromassage, dans les 24″(61 cm) de la pompe.
Brancher la pompe dans cette prise.
REMARQUE : S’assurer d’attacher fermement l’interrupteur d’air à la pompe, et qu’il ne soit ni pincé ou
endommagé.
Si un kit de minuterie K-1639 sera utilisé, l’installer à ce moment selon les instructions emballées.
Câblage de chauffe-eau en ligne
Modèles ″H″:Le chauffe-eau est doté d’une prise et d’un cordon d’alimentation. Tous les câblages
du chauffe-eau ont été effectués en usine. Un électricien agréé doit installer la sortie de mise à la
terre de 120 V, 15 A protégée par disjoncteur de fuite à la terre. Aucune autre charge ne doit être
montée sur ce circuit. Localiser la prise de courant derrière la baignoire à hydromassage, à 24″(61
cm) de distance du chauffe-eau.
Brancher le chauffe-eau dans cette prise.
7. Tester la baignoire à hydromassage
Contrôler toutes les connexions électriques et s’assurer que la baignoire à hydromassage et que le
chauffe-eau soient alimentés.
S’assurer que tous les raccords à la pompe et au chauffe-eau soient fermement serrés à la main.
Sceller en fonction des
codes en vigueur.
Installer une prise
protegée par un
disjoncteur différenciel
GFCI et mise à la terre
de 120V, 15 A.
Chauffe-eau
Brancher le cordon d'alimentation
de la pompe à cette prise.
Installer une seconde prise
protégée par un disjoncteur
GFCI pour des modèles "H"
de chauffe-eau en ligne.
Kohler Co. Français-8 1010997-2-E

Tester la baignoire à hydromassage (cont.)
S’assurer également que les sangles de retenue des pompes ont été sectionnés (si applicable) et que
la pompe repose directement sur le sol ou sur la base de baignoire.
Remplir la baignoire à hydromassage à au moins 2″(5,1 cm) au-dessus du jet le plus élevé.
Faire fonctionner la baignoire à hydromassage pendant 5 minutes et, vérifier que tous les raccords
des tuyaux de la baignoire à hydromassage n’aient pas de fuites.
Pour plus d’information concernant le fonctionnement de la baignoire à hydromassage, se référer à
″Confirmer la bon opération.″
1010997-2-E Français-9 Kohler Co.
