THE BOLD LOOK OF KOHLER K-1100-LA Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado

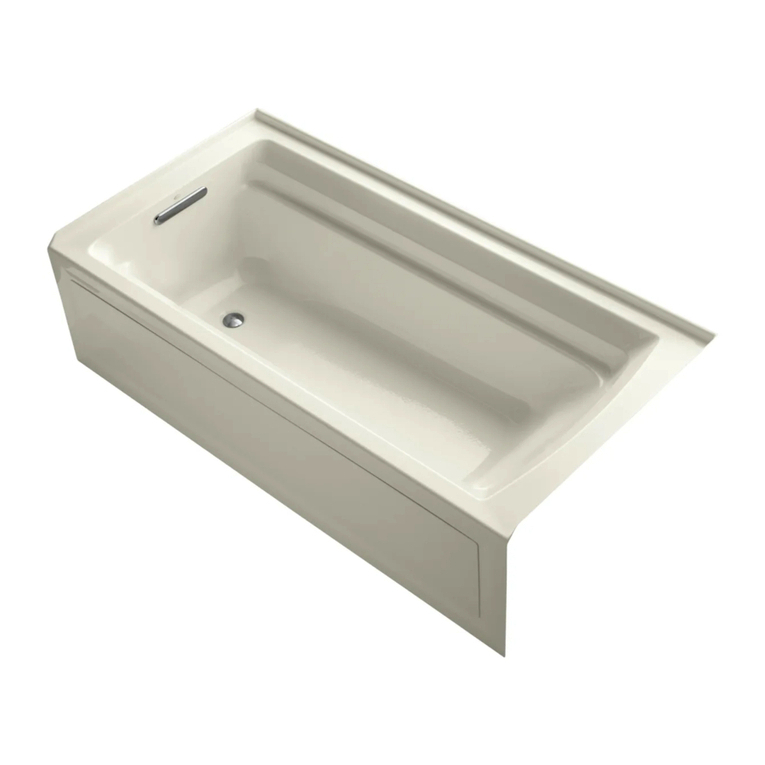

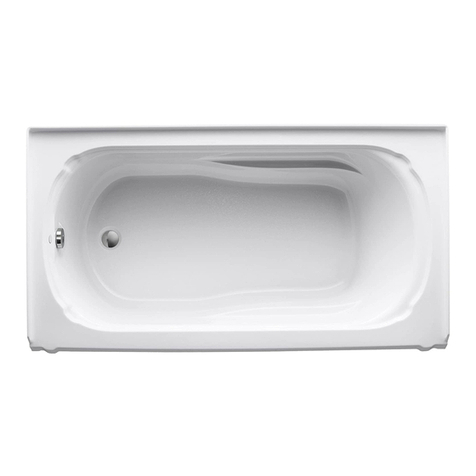

Apron Acrylic Baths
Baignoires à bandeau en acrylique
Bañeras acrílicas con faldón
K-1100-LA, K-1100-RA, K-1108-LA,
K-1108-RA, K-1113-LA, K-1113-RA,
K-1115-LA, K-1115-RA, K-1123-LA,
K-1123-RA, K-1125-LA, K-1125-RA,
K-1150-LA, K-1184-LA, K-1184-RA,
K-1193-LA, K-1193-RA, K-1195-LA,
K-1195-RA, K-1197-LA, K-1197-RA,
K-1199-LA, K-1199-RA, K-1219-LA,
K-1219-RA, K-1229-LA, K-1229-RA,
K-1242-LA, K-1242-RA, K-1259-LA,
K-1259-RA
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2009 Kohler Co.
1084213-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, aux emballages
et à la disponibilité des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
1084213-2-B 2 Kohler Co.

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of property damage. Do not support the bath by the bath rim.
The bath must be supported by the bath base or bath feet. If the load weight of
the bath is supported by the perimeter of the bath rim, property damage will
occur.
Observe all local plumbing and building codes.
Carefully plan moving the bath into the installation area. This bath will not easily
fit through doorways.
When planning the installation area, provide access to all final plumbing
connections for servicing.
To ensure a successful installation, the floor must be level.
Adequate floor support must be provided. Consult the roughing-in sheet packed
with the bath for specific floor loading requirements.
When selecting finished floor material, do not exceed 2″(5.1 cm) thickness. This
will ensure the integral apron will be flush with the finished floor.
When selecting finished wall material, do not exceed 1-1/2″(3.8 cm) thickness.
This will ensure the finished wall material will overlap the integral apron
columns.
This bath is designed for alcove installations only.
Apron baths are not reversible. If the drain and the faucet supplies are located on
the left end of the alcove area, the installation requires a left-outlet bath.
Plus:/Plus:/Más:
• #6 large-head galvanized nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
• Conventional woodworking tools and materials
Outils et matériels conventionnels de menuiserie
Herramientas y materiales convencionales de carpintería
• Drop cloth/Bâche de protection/Lona
• Plastic liner (optional)
Revêtement en plastique (optionnel)
Cubierta de plástico (opcional)
• RTV silicone sealant (optional)
Mastic à la silicone VTA (optionnel)
Sellador de silicona RTV (opcional)
• Construction adhesive (optional)
Adhésif de construction (optionnel)
Adhesivo de construcción (opcional)
• Cement or mortar (optional)
Ciment ou mortier (optionnel)
Cemento o mortero (opcional)
• 2x4s or 2x6s/2x4 ou 2x6/Listones de 2x4 ó 2x6
• Water-resistant wall material
Matériau hydrorésistant du mur
Material impermeable de la pared
• Rag/Chiffon/Trapo
• Finished wall material
Matériau du mur fini
Material de acabado de la pared
Kohler Co. 3 1084213-2-B

Before You Begin (cont.)
The basin area requires no additional support when the subfloor is level and
square with the stud framing. Consider using shims for additional support if the
subfloor is uneven.
Plan for adequate mounting and connection space for the faucet.
Verify adequate support for the faucet. Large deck-mount faucets are not
appropriate or safe for this installation as they may be inadvertently used as a
means of support.
When applying sealant between the bath rim and the finished wall, RTV (Room
Temperature Vulcanizing) silicone sealant is recommended.
Provide properly dimensioned framing.
The illustrations shown may not represent your actual product. The installation
instructions still apply.
This bath conforms to ANSI standard Z124.1.2. All dimensions are nominal.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Ne pas soulever la
baignoire par le rebord. La baignoire doit être supportée par sa base ou ses pieds.
Si le poids de charge de la baignoire est supporté par le périmètre du rebord de la
baignoire, des dommages matériels se produiront.
Respecter tous les codes de plomberie et de bâtiment locaux.
Planifier avec attention le déplacement de la baignoire dans l’emplacement
d’installation. Cette baignoire ne s’ajustera pas facilement dans les passages de
portes.
Lors de la planification de l’emplacement d’installation, fournir l’accès aux
connexions de plomberie finales pour le dépannage.
Pour assurer une installation réussie, le sol doit être nivelé.
Un support adéquat doit être fourni. Consulter le plan de raccordement emballé
avec votre baignoire pour les spécifications de la préparation du sol.
Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur de 2″
(5,1 cm). Ceci assurera que le bandeau intégré sera à égalité avec le sol fini.
Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur de
1-1/2″(3,8 cm). Ceci assurera que le matériau du mur fini chevauchera les
colonnes du bandeau intégré.
Cette baignoire est conçue pour des installations en alcôve uniquement.
Les baignoires à bandeau ne sont pas réversibles. Si les alimentations du drain et
du robinet sont localisés du côté gauche de l’alcôve, l’installation requiert une
baignoire à sortie à gauche.
L’espace du bassin ne nécessite pas de support additionnel lorsque le plancher est
nivelé et d’équerre avec les montants du cadre. Considérer d’utiliser des cales
pour un support additionnel si le sous-plancher n’est pas nivelé.
Planifier pour le montage adéquat et l’espace de connexion pour le robinet.
Vérifier le support adéquat pour le robinet. Les larges robinets montés sur
comptoir ne sont pas appropriés ou sécuritaires pour cette installation ayant été
utilisés par inadvertance comme moyen de support.
Lors de l’application de mastic entre le rebord de la baignoire et le mur fini, de la
silicone VTA (Vulcanisation Température Ambiante) est recommandée.
Prévoir un cadrage aux dimensions appropriées.
1084213-2-B 4 Kohler Co.

Avant de commencer (cont.)
Les illustrations peuvent être différentes de votre produit actuel. Les instructions
d’installation s’appliquent tout de même.
Cette baignoire est conforme au standard ANSI Z124.1.2. Toutes les dimensions
sont nominales.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No apoye la bañera en el borde
de la bañera. La base o los pies de la bañera deben soportar la bañera. Si la carga
de peso de la bañera es soportada por el perímetro del borde de la bañera,
ocurrirán daños materiales.
Cumpla con todos los códigos locales de plomería y construcción.
Planifique con cuidado cómo va a mover la bañera al área de instalación. Esta
bañera no cabrá fácilmente a través de los marcos de las puertas.
Al planificar el área de instalación, provea acceso a todas las conexiones de
plomería finales para dar servicio.
Para asegurar una instalación exitosa, el piso debe estar a nivel.
Se debe proveer el soporte de piso adecuado. Consulte el diagrama de instalación
provisto con la bañera para obtener los requisitos de carga específicos para el piso.
Al seleccionar el material de acabado del piso, no exceda un grosor de 2″(5,1 cm).
Esto asegurará que el faldón integral quedará al ras con el piso acabado.
Al seleccionar el material de acabado de las paredes, no exceda un grosor de
1-1/2″(3,8 cm). Esto asegurará que el material de la pared acabada se
sobrepondrá a las columnas del faldón integral.
Esta bañera está diseñada sólo para instalarse encajonada entre tres paredes.
Las bañeras de faldón no son reversibles. Si el desagüe y los suministros de la
grifería se encuentran en el lado izquierdo del encajonado entre tres paredes, será
necesario una bañera con el desagüe a la izquierda.
El área del fondo no requiere ningún soporte adicional siempre que el subpiso
esté nivelado y a escuadra con la estructura de postes. Considere el uso de cuñas
como soporte adicional, en caso de que el subpiso no esté nivelado.
Planifique el espacio adecuado de montaje y conexión de la grifería.
Verifique que haya soporte adecuado para la grifería. Las griferías grandes de
montaje en cubierta no son adecuadas ni seguras para esta instalación puesto que
pueden utilizarse inadvertidamente como medio de soporte.
Al aplicar sellador entre el borde de la bañera y la pared acabada, se recomienda
utilizar sellador de silicona RTV (vulcanizado a temperatura ambiente).
Provea una estructura de postes de madera que tenga las dimensiones correctas.
Es posible que las ilustraciones mostradas no representen su producto real. Las
instrucciones de instalación aun aplican.
Esta bañera cumple con la norma ANSI Z124.1.2. Todas las dimensiones son
nominales.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Kohler Co. 5 1084213-2-B

Product Identification
Model # K-_______________________
Please write the exact identification number, copied from the label on the box.
This information will assist our customer service representatives should you need
their assistance in the future.
Save this manual for future reference.
Identification du produit
Modèle # K-_______________________
Veuillez noter le numéro exact d’identification, copié de l’étiquette sur l’emballage.
Cette information assistera les représentants du service clientèle en cas de besoin
d’assistance future.
Conserver ce manuel pour référence future.
Identificación del producto
Modelo #K-_______________________
Escriba el número de identificación exacto, copiado de la etiqueta de la caja. Esta
información ayudará a nuestros representantes de servicio al cliente, en caso de
que usted necesitara ayuda en el futuro.
Guarde este manual para referencia futura.
1. Prepare the Site
Flooring
NOTICE: Adequate floor support must be provided. Consult the roughing-in
information packed with the bath for specific floor loading requirements.
Install adequate floor support.
Verify that the subfloor offers adequate
support, and is flat and level.
Vérifier que le sous-plancher offre un support
adéquat et qu'il soit plat et nivelé.
Verifique que el subpiso proporcione suficiente
soporte y que esté plano y nivelado.
Construct 2x4 or 2x6 stud
framing according to the
roughing-in information.
Construire un cadre de
montant de 2x4 ou de 2x6
suivant l'information du plan
de raccordement.
Construya una estructura de
postes de 2x4 ó 2x6,
conforme al diagrama de
instalación.
Position the rough plumbing.
Positionner la plomberie de
raccordement.
Coloque las tuberías de
plomería.
1084213-2-B 6 Kohler Co.

Prepare the Site (cont.)
NOTICE: To ensure a successful installation, it is critical that bath be installed on a
level subfloor.
Verify the subfloor is level. Adjust for level, if necessary.
Framing
NOTICE: The bath must be installed into an alcove.
NOTICE: Take into account the thickness of the finished wall materials when
constructing the framing.
Construct the framing with 2x4 or 2x6 studs according to the roughing-in
information packed with the bath.
Plumbing
NOTE: For through-the-floor drain installations: A drain hole will need to be cut to
accommodate the drain connections. For above-the-floor drain installations: A hole
will not need to be cut.
Position the plumbing according to the roughing-in sheet packed with the bath.
Cap the supplies and check for leaks.
Attach the drain to the bath according to the drain manufacturer’s instructions.
Do not connect the trap at this time.
Place a clean drop cloth on the bottom of the basin area. This will prevent the
surface of the bath from scratching during the installation process.
Préparer le site
Sol
NOTICE: Un support adéquat doit être fourni. Consulter le plan de raccordement
emballé avec la baignoire pour les spécifications de la préparation du sol.
Installer un support de sol adéquat.
NOTICE: Pour assurer une installation réussie, il est critique que la baignoire soit
installée sur un plancher nivelé.
Vérifier que le plancher est nivelé. Ajuster la mise à niveau, si nécessaire.
Cadrage
NOTICE: Cette baignoire doit être installé en alcôve.
NOTICE: Prendre en considération l’épaisseur des matériaux du mur fini lors de la
construction du cadrage.
Construire le cadrage avec des montants de 2x4 ou de 2x6 selon le guide de
raccordement emballé avec la baignoire.
Plomberie
REMARQUE: Pour des installation de drain à travers le sol: Un orifice de drain
devra être découpé pour accommoder les connexions de drain. Pour des installation
de drain au-dessus du sol: Un orifice ne devra pas être découpé.
Positionner la plomberie selon le plan de raccordement emballé avec la baignoire.
Boucher les alimentations et s’assurer de l’absence de fuites.
Kohler Co. 7 1084213-2-B

Préparer le site (cont.)
Attacher le drain à la baignoire selon les instructions du fabricant du drain. Ne
pas connecter le siphon à ce moment.
Placer une bâche propre au fond du bassin. Ceci évitera les rayures de la surface
de la baignoire pendant l’installation.
Prepare el sitio
Revestimiento de piso
AVISO: Se debe proveer el soporte de piso adecuado. Consulte el diagrama de
instalación provisto con la bañera para obtener los requisitos de carga específicos para
el piso.
Instale el soporte de piso adecuado.
AVISO: Para asegurar una instalación exitosa, es muy importante que la bañera se
instale en un subpiso a nivel.
Verifique que el subpiso esté a nivel. Ajuste a que quede a nivel, si es necesario.
Estructura de postes
AVISO: La bañera debe instalarse en un encajonado entre tres paredes.
AVISO: Al construir la estructura de postes de madera, tome en cuenta el espesor de
los materiales de la pared acabada.
Construya una estructura de postes de 2x4 ó 2x6 conforme al diagrama de
instalación provisto con la bañera.
Plomería
NOTA: Para instalaciones de desagüe bajo el nivel del piso: Necesitará hacer un
orificio para desagüe para realizar las conexiones del desagüe. Para instalaciones de
desagüe arriba del nivel del piso: No es necesario hacer el orificio.
Instale la tubería según el diagrama de instalación provisto con la bañera.
Tape los suministros y verifique que no haya fugas.
Fije el desagüe en la bañera según las instrucciones del fabricante del desagüe.
Aún no conecte la trampa.
Coloque una lona limpia en el fondo de la bañera. Esto asegurará a evitar que la
superficie de la bañera se raye durante la instalación.
1084213-2-B 8 Kohler Co.

2. Secure Bath to Subfloor
WARNING: Risk of personal injury. Do not lift the bath by the rim. Lift the bath
from the bottom only.
NOTICE: The bath must be secured using one of the following two methods: cement
or mortar bed or construction adhesive.
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Cement or Mortar Bed Method
NOTICE: Do not use gypsum cement or drywall compound, as these materials will
not provide a durable bond. Only use cement or mortar.
Spread a 2″(5.1 cm) thick later of cement or mortar on the subfloor except where
the leveling blocks will be located.
Clear any cement or mortar away from the leveling block locations.
Place a plastic liner or similar material over the cement or mortar.
With help, carefully move the bath into the installation area.
Verify the leveling blocks are resting directly on the subfloor. Reposition as
needed.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the leveling blocks.
Connect the drain tailpiece to the trap.
Construction Adhesive Method
Apply a generous amount of high-quality construction adhesive to the bottom of
the leveling blocks.
With help, carefully move the bath into the installation area.
Verify the leveling blocks are resting directly on the subfloor. Reposition or shim
as needed.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the bath.
Leveling Blocks
Blocs de mise à niveau
Bloques niveladores
Rim
Rebord
Borde
Clear spaces for leveling blocks.
Dégager les espaces pour les
blocs de mise à niveau.
Limpie los espacios para los
bloques niveladores.
Spread a 2" (5.1 cm) layer of cement or
mortar bed material.
Étaler un lit de ciment ou de mortier,
d'une épaisseur de 2" (5,1 cm)
Extienda una capa de 2" (5,1 cm) de
cemento o mortero.
Kohler Co. 9 1084213-2-B

Secure Bath to Subfloor (cont.)
Connect the drain tailpiece to the trap.
Fixer la baignoire sur le sous-plancher
AVERTISSEMENT: Risque de blessures corporelles. Ne pas soulever la baignoire
par le rebord. Soulever la baignoire par la base uniquement.
NOTICE: La baignoire doit être sécurisée en utilisant une des deux méthodes
suivantes: ciment ou mortier ou adhésif de construction.
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Méthode de ciment ou de mortier
NOTICE: Ne pas utiliser de plâtre ou un mélange pour cloison sèche, car ces
matériaux ne fourniront pas un scellement durable. Utiliser uniquement du ciment ou
du mortier.
Étaler une couche de ciment ou mortier de 2″(5,1 cm) sur le plancher excepté où
les blocs de mise à niveau seront localisés.
Dégager tout ciment ou mortier des emplacements de blocs de mise à niveau.
Placer une couche en plastique ou matériau similaire sur le ciment ou le mortier.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que les blocs de mise à niveau reposent directement sur le plancher.
Repositionner au besoin.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous les blocs de mise à niveau.
Connecter la pièce de raccordement au siphon.
Méthode d’adhésif de construction
Appliquer généreusement un adhésif de construction de haute qualité à la base
des blocs de mise à niveau.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que les blocs de mise à niveau reposent directement sur le plancher.
Repositionner ou caler selon le besoin.
Vérifier que la baignoire est: (1) niveler le lond du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous la baignoire.
Connecter la pièce de raccordement au siphon.
Fije la bañera al subpiso
ADVERTENCIA: Riesgo de lesiones personales. No levante la bañera por los
bordes. Levante la bañera por la parte inferior solamente.
AVISO: La bañera debe asegurarse utilizando uno de los dos métodos siguientes:
cemento o mortero, o adhesivo de construcción.
1084213-2-B 10 Kohler Co.

Fije la bañera al subpiso (cont.)
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Método de cemento o mortero
AVISO: No utilice cemento de yeso o pasta para paneles de yeso, estos materiales no
proporcionarán una adherencia duradera. Sólo utilice cemento o mortero.
Extienda una capa de 2″(5,1 cm) de espesor de cemento o mortero en el subpiso
excepto donde se colocarán los bloques niveladores.
Limpie todo el cemento o mortero de los lugares para los bloques niveladores.
Coloque una cubierta de plástico o material similar sobre el cemento o mortero.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que los bloques niveladores descansen directamente en el subpiso.
Cambie la posición según sea necesario.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de los bloques niveladores.
Conecte el tubo del desagüe a la trampa.
Método de adhesivo de construcción
Aplique una cantidad abundante de adhesivo de construcción de alta calidad en la
parte inferior de los bloques niveladores.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que los bloques niveladores descansen directamente en el subpiso.
Cambie la posición o coloque cuñas según sea necesario.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de la bañera.
Conecte el tubo del desagüe a la trampa.
Kohler Co. 11 1084213-2-B

3. Secure Bath to Framing
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Drill a small pilot hole through the nailing-in flange at each stud location. Add
shims between the nailing-in flange and the studs to eliminate any gaps.
Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the
nailing-in flange.
Use #6 large-head galvanized nails or screws to secure the nailing-in flange to the
studs.
Fixer la baignoire sur le cadre
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Percer un petit trou pilote dans la bride de cloutage à chaque emplacement de
montant. Ajouter des cales entre la bride de cloutage et les montants pour éliminer
tout espace.
Clouer des planchettes de 1/4″(6 mm) d’épaisseur sur les montants de façon à se
caler contre le rebord de la bride de cloutage.
Utiliser des clous galvanisés#6àlargetête ou des vis pour sécuriser la bride de
cloutage aux montants.
Fije la bañera a la estructura de madera
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Taladre un pequeño orificio guía a través del reborde de clavado en los lugares
donde hay un poste de madera. Añada cuñas entre el reborde de clavado y los
postes de madera para eliminar la separación.
Clave los listones de enrasar de 1/4″(6 mm) de espesor en los postes para
emparejar el borde con el reborde de clavado.
#6 Large-Head Galvanized Nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
1/4" (6 mm) Thick
Furring Strips
Coyaux de 1/4" (6 mm)
Listones de enrasar
gruesos de 1/4" (6 mm)
Drill a small hole through the nailing-in
flange at each stud.
Percer un petit trou pilote sur la bride de
cloutage à chaque montant.
Taladre un pequeño orificio a través del
reborde de clavado a la altura de cada
poste.
Stud
Montant
Poste de
madera
1084213-2-B 12 Kohler Co.

Fije la bañera a la estructura de madera (cont.)
Utilice tornillos o clavos galvanizados de cabeza grande #6 para fijar el reborde de
clavado a los postes de madera.
4. Install the Plumbing
CAUTION: Risk of property damage. A watertight seal must exist on all bath
drain connections. The watertight seal will prevent property damage.
NOTE: To simplify future maintenance, ensure proper access to final plumbing
connections.
Connect the trap to the drain.
Install the faucet valving according to the faucet manufacturer’s instructions. Do
not install the faucet trim at this time.
Open the hot and cold water supplies. Check all connections for leaks.
Run water into the bath. Check the drain connections for leaks.
Fill the bath to the overflow. Check for leaks.
Installer la plomberie
ATTENTION: Risque d’endommagement du matériel. Un joint étanche doit être
présent sur toutes les connexions de drain de baignoire. Le joint étanche doit
prévenir tout dommage.
REMARQUE: Pour faciliter tout entretien futur, assurer un bon accès à toutes les
connexions de la plomberie.
Raccorder le siphon au drain.
Installer les valves du robinet conformément aux instructions du fabricant du
robinet. Ne pas installer la bague du robinet à ce moment.
Ouvrir les alimentations d’eau chaude et froide. Vérifier s’ilyadesfuites dans les
connexions.
Faire couler l’eau dans la baignoire. Vérifier s’ilyadesfuites.
Remplir la baignoire jusqu’au trop-plein. Vérifier s’ilyadesfuites.
Instale la plomería
PRECAUCIÓN: Riesgo de daños a la propiedad. Debe existir un sello hermético
en todas las conexiones del desagüe de la bañera. Este sello hermético evitará
daños a la propiedad.
NOTA: Para simplificar el mantenimiento futuro, provea el acceso adecuado a todas
las conexiones finales de plomería.
Conecte la trampa al desagüe.
Instale las válvulas de la grifería según las instrucciones del fabricante de la
grifería. No instale la guarnición de la grifería en este momento.
Abra los suministros del agua fría y caliente. Revise que no haya fugas en las
conexiones.
Haga circular agua en la bañera. Revise que no haya fugas en las conexiones de
desagüe.
Llene la bañera hasta el rebosadero. Verifique que no haya fugas.
Kohler Co. 13 1084213-2-B

5. Complete the Installation
Carefully remove the protective tape from the bath rim.
Apply a bead of silicone sealant to the nailing-in flange.
Cover the framing with water-resistant wall material.
NOTE: When applying sealant between the bath rim and the finished wall, RTV
(Room Temperature Vulcanizing) silicone sealant is recommended.
Apply a bead of silicone sealant in the groove between the edge of the bath deck
and the water-resistant wall material.
Tape and mud the water-resistant wall material.
NOTICE: When selecting finished wall material, do not exceed 1-1/2″(3.8 cm)
thickness. This will ensure the finished wall material will overlap the integral apron
columns.
Install the finished wall material 1/4″(6 mm) above the bath deck. This will create
a groove to apply the silicone sealant.
Apply a bead of silicone sealant in the groove between the finished wall and the
rim.
NOTICE: When selecting finished floor material, do not exceed 2″(5.1 cm) thickness.
This will ensure the integral apron will be flush with the finished floor.
Install the finished floor material.
Install the faucet trim according to the manufacturer’s instructions.
2x4 Studding
Montant 2x4
Postes de 2x4
Water-Resistant Wall
Material
Matériau
hydrorésistant du mur
Material de pared
resistente al agua
Silicone Sealant
Mastic à la silicone
Sellador de silicona
Nailing-In Flange
Bride de cloutage
Reborde de clavado
Furring Strip
Tasseau
Listón de enrasar
Finished Wall Covering
Revêtement de mur fini
Revestimiento de la
pared acabada
1084213-2-B 14 Kohler Co.

Terminer l’installation
Retirer délicatement la pellicule protectrice du rebord de la baignoire.
Appliquer un boudin de mastic à la silicone sur la bride de cloutage.
Recouvrir le cadrage avec du matériau hydrorésistant.
REMARQUE: Lors de l’application de mastic entre le rebord de la baignoire et le mur
fini, de la silicone VTA (Vulcanisation Température Ambiante) est recommandée.
Appliquer du mastic à la silicone dans la rainure entre le rebord du comptoir de
baignoire et le matériau hydrorésistant du mur.
Poser et appliquer le matériau hydrorésistant du mur.
NOTICE: Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur
de 1-1/2″(3,8 cm). Ceci assurera que le matériau du mur fini chevauchera les
colonnes du bandeau intégré.
Installer le matériau du mur fini de 1/4″(6 mm) au-dessus du comptoir de
baignoire. Ceci va créer une rainure pour appliquer du mastic à la silicone.
Appliquer du mastic à la silicone dans la rainure entre le mur fini et le rebord.
NOTICE: Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur
de 2″(5,1 cm). Ceci assurera que le bandeau intégré sera à égalité avec le sol fini.
Installer le matériau du sol fini.
Assembler la garniture de robinet conformément aux instructions du fabricant.
Termine la instalación
Retire con cuidado la cinta protectora del borde de la bañera.
Aplique una tira de sellador de silicona en el reborde de clavado.
Cubra la estructura de postes de madera con material de pared resistente al agua.
NOTA: Al aplicar sellador entre el borde de la bañera y la pared acabada, se
recomienda utilizar sellador de silicona RTV (vulcanizado a temperatura ambiente).
Aplique una tira de sellador de silicona en la ranura entre el filo de la cubierta de
la bañera y el material de la pared resistente al agua.
Adhiera el material de pared resistente al agua con cinta y yeso.
AVISO: Al seleccionar el material de acabado de las paredes, no exceda un grosor de
1-1/2″(3,8 cm). Esto asegurará que el material de la pared acabada se sobrepondrá a
las columnas del faldón integral.
Instale el material de la pared acabada 1/4″(6 mm) sobre la cubierta de la bañera.
Esto creará una ranura para aplicar el sellador de silicona.
Aplique una tira de sellador de silicona en la ranura entre la pared acabada y el
borde.
AVISO: Al seleccionar el material de acabado del piso, no exceda un grosor de 2″(5,1
cm). Esto asegurará que el faldón integral quedará al ras con el piso acabado.
Instale el material del piso acabado.
Instale la guarnición de la grifería según las instrucciones del fabricante.
Kohler Co. 15 1084213-2-B

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
One-Year Limited Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
1084213-2-B 16 Kohler Co.

One-Year Limited Warranty (cont.)
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-877-680-1310 from within
Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions may not apply to you.
This warranty gives you specific legal rights. You may also have other rights which vary
from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie limitée d’un an
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pour un an, à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dus à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, revendeur par internet ou par écrit à Kohler Co.
à l’attention de: Customer Care Center (Service d’assistance à la clientèle), 444 Highland
Drive, Kohler, WI 53044, USA, ou composer le 1-800-4KOHLER (1-800-456-4537) à partir
des États-Unis et du Canada, et le 001-877-680-1310 à partir du Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ
MARCHANDE ET D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE
EXPRESSÉMENT À LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO.
ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE. Certains
états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou
l’exclusion ou la limitation de dommages spéciaux, accessoires ou indirects, et, par
conséquent, ces limitations et exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. 17 1084213-2-B

Garantía limitada de un año
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, U.S.A. o llame al 1-800-4KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá, o al 001-877-680-1310 desde México.
TODA GARANTÍA IMPLÍCITA EN RELACIÓN A PRODUCTOS DE USO
COMERCIAL, INCLUYENDO LA COMERCIALIZACIÓN E IDONEIDAD DEL
PRODUCTO PARA UN USO DETERMINADO, SE LIMITA EXPRESAMENTE A LA
DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO. Y/O EL VENDEDOR NO
SE HACEN RESPONSABLES POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que estas limitaciones y
exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos derechos legales
específicos. Además, usted puede tener otros derechos que varían de estado a estado y
provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
1084213-2-B 18 Kohler Co.

Kohler Co. 1084213-2-B

1084213-2-B
