THE BOLD LOOK OF KOHLER K-3493 User manual

Installation Guide
Pressure Assisted Toilets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página ″Español-1”
K-3493 K-3505
K-3554
1044956-2-B

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
WARNING: Risk of personal injury or water damage. Contents
of the vessel are under pressure and can cause severe injury. Do
not open or service before reading these installation instructions
or service instructions. Turn off the water supply and flush the
unit to release pressure before attempting any service.
WARNING: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the bolts and nuts
are overtightened, or if the product is handled carelessly.
CAUTION: Risk of product damage. Do not use any oils or
lubricants on or in the pressure system.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure
Tubing Cutter Safety
Glasses
Sponge
Level Putty Knife
Wax Seal
Plus:
• 5/16" T-Bolts with Nuts
and Washers
• Metal File
• Toilet Supply Tubing
• Hacksaw
• Screwdriver
1044956-2-B 2 Kohler Co.

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal
Closet
Flange
Kohler Co. 3 1044956-2-B

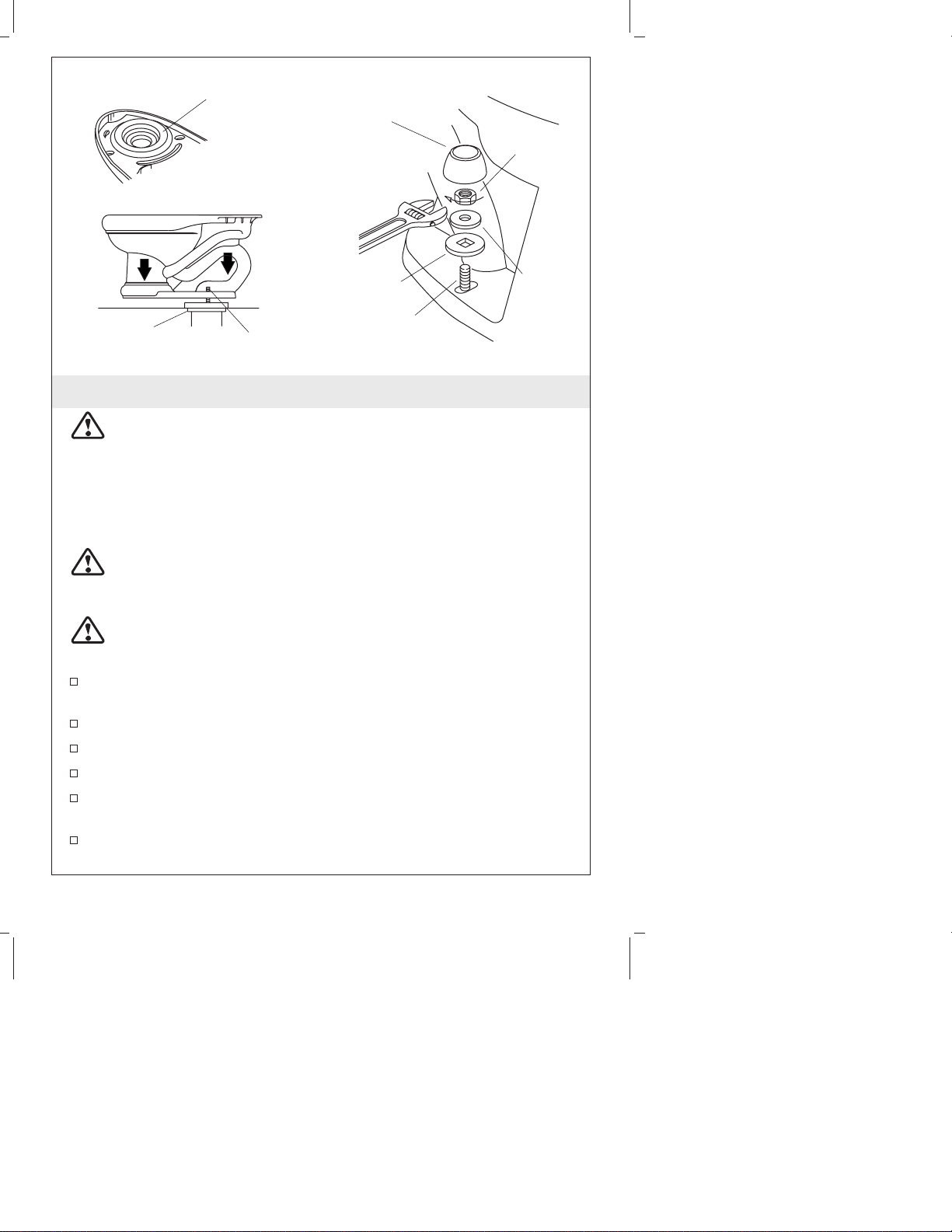

2. Install the New Toilet
CAUTION: Risk of trap seal loss in back-to-back installations.
To prevent a trap seal loss, back-to-back toilet installations must
be connected to a vertical stack using one of the following three
fittings: double fixture, double combination wye and 1/8 bends,
or double wye and 1/8 bends.
CAUTION: Risk of external leakage. Do not lift or rock the
bowl after placement. If you break the watertight seal, you must
install a new wax seal.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
Apply your full body weight around the toilet to set the seal.
Carefully tighten the nuts.
Bottom of Bowl
Wax Seal Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
1044956-2-B 4 Kohler Co.

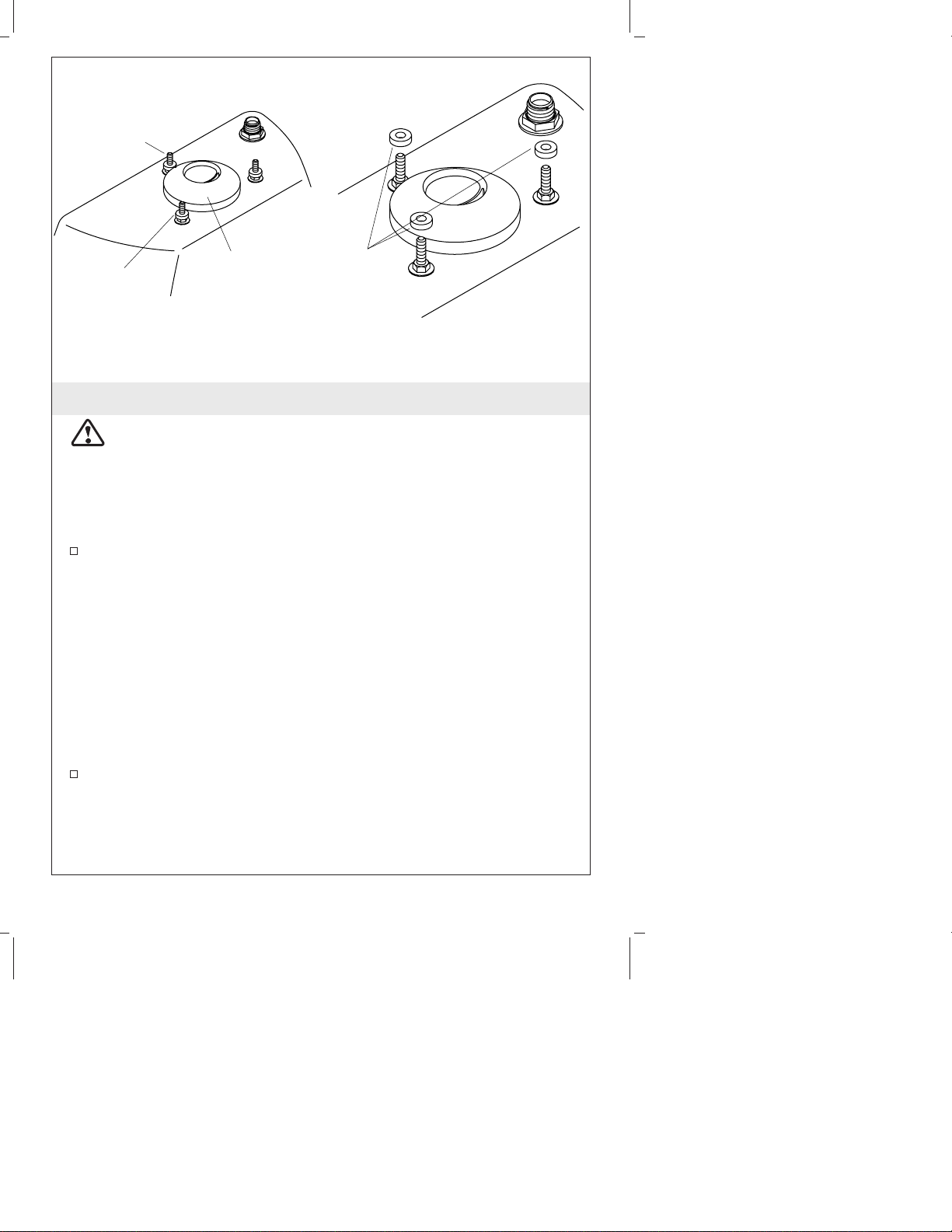

3. Install the Tank
CAUTION: Risk of product damage. Overtightening the tank
bolts may cause breakage or chipping of the vitreous china.
NOTE: Do not remove the pre-assembled tank bolts from the bottom
of the tank. The nuts and washers for securing the tank to the bowl
are packaged separately.
Verify that the factory installed rubber spacers are in place on the
tank bolts.
For Models K-3493 and K-3505 Only:
IMPORTANT! DO NOT remove the rubber spacers before
assembling the tank to the bowl.
For Model K-3554 Only:
IMPORTANT! To achieve a watertight seal, the rubber spacers must
be removed before assembling the tank to the bowl.
Remove the three rubber spacers from the tank bolts. Discard the
rubber spacers.
For All Models:
Position the tank on the bowl by centering the gasket on the bowl
inlet.
Assemble the washers and nuts to the tank bolts.
Tank Bolt
Gasket
Rubber
Spacer
Models K-3493 and K-3505
Remove
rubber
spacers.
Model K-3554 Only
Kohler Co. 5 1044956-2-B

Install the Tank (cont.)
IMPORTANT! For Models K-3493 and K-3505 Only: Tighten the
nuts until the rubber spacer makes contact with the top of the bowl
and the spacers begin to compress.
Tighten the nuts until they are snug. Do not overtighten the nuts.
Verify that the tank is level both left to right and front to back.
Make sure the nuts are tight enough to achieve a watertight seal.
1044956-2-B 6 Kohler Co.

4. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Allow approximately one minute to bring the system to its
operating pressure.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush and repressurize the toilet three times to stabilize the
system.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.
Ferrule
Supply Shank Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-OffValve
Connection
Coupling
Nut
Fill Valve
Nut
Seal
Washer
Kohler Co. 7 1044956-2-B

5. Gap Clearance
NOTE: If the toilet does not activate, the gap between the actuator
and the plunger arm may need to be reset. Make sure the trip lever
handle is installed and the trip lever nut is tight. This is a left-hand
thread; turn the nut counterclockwise to tighten.
Make sure the water supply is on and the water from the supply
line has stopped flowing into the toilet.
Loosen the setscrew on the actuator. Do not fully remove the
setscrew.
Turn the actuator until there is a 1/16″(2 mm) - 1/8″(3 mm) gap
between the actuator and the plunger arm. Turn the actuator
clockwise to increase the gap.
Retighten the setscrew once the gap is properly adjusted.
IMPORTANT! Loss of gap clearance could cause leakage into the
toilet bowl. The plunger may not seal properly and may cause a
continual flow of water. If the problem is not corrected after
adjusting the actuator, refer to the troubleshooting section in the
Homeowners Guide.
Setscrew
Plunger Arm Actuator
1/16" (2 mm) –
1/8" (3 mm) Gap
1044956-2-B 8 Kohler Co.

Guide d’installation
W.C. à pression assistée
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle ou
d’endommagement du produit. Les contenus de la cuve sont
sous pression et peuvent provoquer des blessures graves. Ne pas
ouvrir ou réparer avant d’avoir lu les instructions d’installation
ou les instructions de réparation. Couper l’alimentation d’eau et
activer la chasse de l’unité pour faire baisser la pression, avant
de procéder à un entretien quelconque.
AVERTISSEMENT : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut casser ou se fragmenter si le produit est
manipulé avec négligence.
Valve
d'arrêt
Coupe
tuyau Lunettes de
protection
Mètre
ruban
10" Clé à
molette
Joint
en cire
Niveau à
bulle Éponge
• Boulon en T de 5/16" avec
écrous et rondelles
• Lime en fer
• Tuyau pour W.C.
• Scie à métaux
• Tournevis
Et:
Couteau
à mastic
Kohler Co. Français-1 1044956-2-B

Avant de commencer (cont.)
ATTENTION : Risque d’endommagement du produit. Ne pas
utiliser d’huiles ou de lubrifiants sur ou dans le système de
pression.
Respecter tous les codes de plomberie et de bâtiment locaux.
Examiner soigneusement le nouveau W.C. pour en déceler tout
dommage.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
1044956-2-B Français-2 Kohler Co.

1. Retirer le W.C. éxistant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux boulons en T avec de nouveaux de Ø 5/16″.
Retirer le vieux joint
en cire
Bride de sol
pour W.C.
Boulons en T
Kohler Co. Français-3 1044956-2-B

2. Installer le nouveau W.C.
ATTENTION : Risque de perte du joint d’étanchéité du siphon
dans des installations dos à dos. Pour prévenir toute possibilité
de perte du joint d’étanchéité du siphon, les installations dos à
dos de W.C. doivent être raccordées à une conduite verticale, en
utilisant un des trois raccords suivants: double fixation, double
combinaison étoile et 1/8 cintrage, ou double étoile et 1/8
cintrage.
ATTENTION : Risque de fuites extérieures. Ne pas soulever ou
secouer la cuvette du W.C. après sa mise en place. Si le joint
étanche se casse, en réinstaller un nouveau en cire.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fragmenter la porcelaine vitrifiée
de Chine.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Reporter le numéro du modèle dans le guide du propriétaire.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Joint en cireCache-boulon
Cache-boulon
Boulons en T
Boulons en T
Écrou
Rondelle
Base du W.C.
Bride de sol
1044956-2-B Français-4 Kohler Co.

Installer le nouveau W.C. (cont.)
Aligner et baisser le W.C. sur la bride les boulons en T.
Appliquer une pression de tout le poids du corps autour du W.C.
pour fixer le joint.
Serrer soigneusement les écrous.
Kohler Co. Français-5 1044956-2-B

3. Installer le réservoir
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif des boulons du réservoir peut casser ou fendre
la porcelaine vitrifiée.
REMARQUE : Ne pas retirer les boulons pré-assemblés du réservoir
de la base de ce dernier. Les écrous et rondelles pour sécuriser le
réservoir à la cuvette sont emballés séparément.
Vérifier que les espaceurs en caoutchouc installés en usine soient
en place sur les boulons de réservoir.
Pour les modèles K-3493 et K-3505 uniquement:
IMPORTANT ! NE PAS retirer les espaceurs en caoutchouc avant
l’assemblage du réservoir à la cuvette.
Pour le modèle K-3554 uniquement:
IMPORTANT ! Pour assurer une étanchéité, les espaceurs en
caoutchouc doivent être retirés avant l’assemblage du réservoir à la
cuvette.
Retirer les trois espaceurs des boulons du réservoir. Jeter les
espaceurs en caoutchouc.
Pour tous les modèles:
Boulon du
réservoir
Joint
Espaceur
caoutchouc
Modèles K-3493 et K-3505
Retirer les
espaceurs en
caoutchouc.
Modèle K-3554 uniquement
1044956-2-B Français-6 Kohler Co.

Installer le réservoir (cont.)
Positionner le réservoir sur la cuvette tout en centrant le joint sur
l’entrée de la cuvette.
Assembler les rondelles et les écrous sur les boulons du réservoir.
IMPORTANT ! Pour les modèles K-3493 et K-3505 uniquement:
Serrer les écrous jusqu’à ce que les espaceurs en caoutchouc soient
en contact avec le dessus de la cuvette et qu’ils commencent à
comprimer.
Bien serrer les écrous. Ne pas trop serrer les écrous.
Vérifier que le réservoir soit niveler de gauche à droite et de
l’avant à l’arrière.
S’assurer que les écrous soient bien serrés pour réaliser un joint
étanche.
Kohler Co. Français-7 1044956-2-B

4. Compléter l’installation
Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre
les instructions fournies avec le levier de déclenchement.
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Attendre approximativement une minute pour amener le système
à la pression d’opération requise.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Soigneusement mettre en place le couvercle sur le réservoir.
Tirer la chasse et pressuriser à nouveau le W.C. trois fois pour
stabiliser le système.
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Collet
Manche
d'alimentation
Rondelle
d'étanchéité
Tuyauterie
Rondelle à
compression
Écrou à
compression
Valve d'arrêt de
l'alimentation
Connexion de valve d'arrêt
d'alimentation
Écrou de
couplage
Ecrou de
la valve de
remplissage
1044956-2-B Français-8 Kohler Co.

5. Intervalle d’espacement
REMARQUE : Si la chasse du W.C. ne se déclenche pas, le
dégagement entre l’actionneur et le bras du plongeur nécessitera
peut être un réajustement. S’assurer que la poignée du levier de
déclenchement soit installée et que l’écrou du levier de
déclenchement est serré. Ceci est un filetage vers la gauche; tourner
l’écrou vers la gauche pour serrer.
S’assurer que l’alimentation d’eau soit ouverte et que l’eau ait
cessé de couler dans le W.C.
Dévisser la vis de retenue sur l’interrupteur. Ne pas
complétement retirer la vis de retenue.
Tourner l’interrupteur jusqu’à ce qu’il y ait un espace de 1/16″(2
mm) - 1/8″(3 mm) entre l’interrupteur et le bras du plongeur.
Tourner l’interrupteur vers la droite pour augmenter l’espace.
Serrer à nouveau la vis de retenue une fois l’espace ajusté.
IMPORTANT ! La perte d’espace peut causer une fuite dans la
cuvette du W.C. Le plongeur peut ne pas être étanche et causer un
débit continu d’eau. Si le problème n’est pas rectifié après le réglage
de l’interrupteur, se réferer au tableau de dépannage du guide du
propriétaire.
Vis de retenue
Bras du plongeur Interrupteur
Espace de
1/16" (2 mm) –
1/8" (3 mm)
Kohler Co. Français-9 1044956-2-B

Guía de instalación
Inodoros de presión asistida
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales o daños
causados por el agua. El contenido del recipiente está bajo
presión y puede causar lesiones severas. No lo abra ni repare sin
haber antes leído las instrucciones de instalación o de
mantenimiento. Cierre el suministro de agua y accione la
descarga para liberar la presión antes de realizar reparaciones.
ADVERTENCIA: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o despostillarse si los pernos o las tuercas se
aprietan demasiado o si el producto no se maneja con cuidado.
Llave ajustable
de 10" Llave de
paso del
suministro
Cinta
métrica
Cortatubos Lentes de
seguridad
Esponja
Nivel Espátula
Sello
de cera
Más:
• Pernos en T de 5/16" con
tuercas y arandelas
• Lima metálica
• Tubo de suministro del inodoro
• Sierra para metales
• Destornillador
Kohler Co. Español-1 1044956-2-B

Antes de comenzar (cont.)
PRECAUCIÓN: Riesgo de daños al producto. No utilice aceites
ni lubricantes sobre o en el sistema de presión.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el nuevo inodoro para ver si está dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de montar el nuevo inodoro.
Kohler Co. Español-2 1044956-2-B

1. Desmonte el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
Cierre el suministro principal del agua.
Accione el mecanismo de descarga del inodoro.
Saque el agua restante en el tanque con una esponja.
Desconecte la llave de paso del suministro, de estar presente.
Desmonte el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
Raspe el sello de cera viejo.
Brida de
inodoros
Perno en T
1044956-2-B Español-3 Kohler Co.
