SAVE FOR FUTURE USE
7302113-100
Product names listed herein are trademarks of AS America, Inc.
© AS America, Inc. 2013
Retrospect®Champion®PRO 2-piece Toilet
212AA Series Right Height®Elongated
212BA Series Right Height®Round Front
212CA Series Elongated
INSTALLATION INSTRUCTIONS
CARE AND MAINTENANCE
CAUTION: PRODUCT IS FRAGILE. TO AVOID BREAKAGE AND POSSIBLE INJURY HANDLE WITH CARE!
!NOTE: Pictures may not exactly define contour of china and components.
Thank you for selecting American Standard - the benchmark of fine quality for over 100 years.To ensure this product is installed properly, please read
these instructions carefully before you begin. (Certain installations may require professional help.) Also be sure your installation conforms to local codes.
Wax Ring
TankTo Bowl Gasket
Slow CloseToilet Seat
Water Supply Line
Attachment Handles
with Nuts (2) Plastic Washers (2)
Bolt Caps (2) Bowl-To-Floor Knobs (2)
T-Bolts with Retainer (2)
EZ-INSTALL KIT INCLUDED WITH TANK
TANK 4326A
BOWL 3195A RIGHT HEIGHT®ELONGATED
BOWL 3195B RIGHT HEIGHT® ROUND FRONT
BOWL 3195C ELONGATED
SOLD SEPARATELY
EZ-INSTALL KIT INCLUDED WITH BOWL

7302113-100
- 2 -
BACK-TO-BACK INSTALLATION
Recommended fitting type for
back-to-back installations.
Depending upon your plumbing and venting conditions, the flow from the Champion® PRO in a
back-to-back installation may create a vacuum on the system and draw water from the opposing
bowl. The National Standards Plumbing Code prohibits the use of a cross fitting for drainage as
throw over is possible. The code does approve a directional "Y" style fitting with proper venting to
direct the water downward and away from the other toilet.
Turn Off Water Supply
Flush to remove
water from tank;
sponge remaining
water from
bowl before
removing toilet.
Clean Flange
BeforeYou Start: If Removing An Existing Toilet
!Caution: If leaving floor flange
open for more than 1-2 hours,
cover flange to prevent escaping
sewer gases.
FINISHED
FLOOR

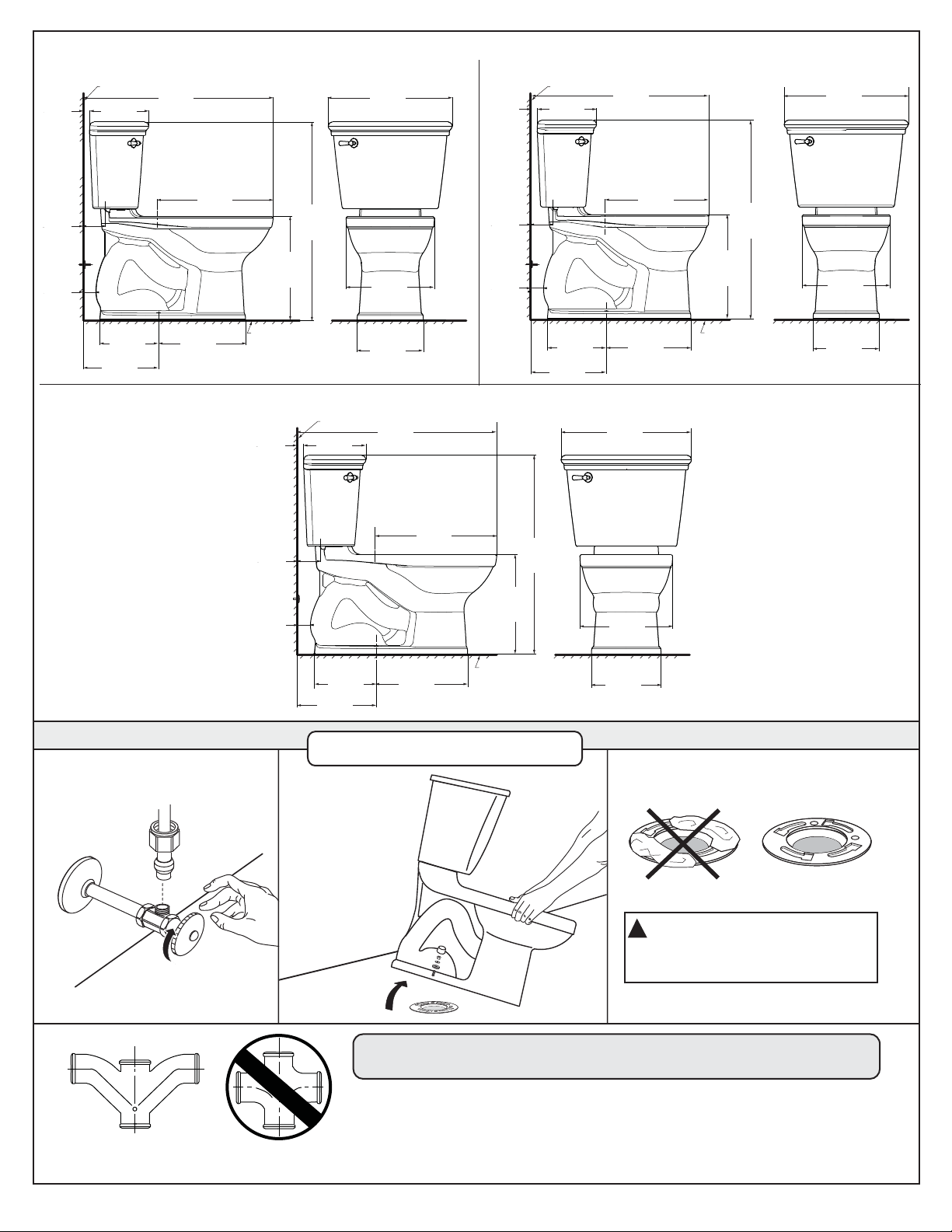

ROUGHING-IN DIMENSIONS: NOTE: Distance from wall to closet flange centerline must be as listed below: A = 12" (305mm)
Retrospect®Champion®PRO 2-piece Toilet 212AA Series Right Height®Elongated Retrospect®Champion®PRO 2-piece Toilet 212BA Series Right Height®Round Front
FINISHED WALL FINISHED WALL
FINISHED
FLOOR
FINISHED
FLOOR
Retrospect®Champion®PRO 2-piece Toilet 211CA Series Elongated
FINISHED WALL
18-1/2"
(470 mm)
15"
(381 mm)
30"
(762 mm)
12"
(305 mm)
9-3/8"
(238 mm)
13-13/16"
(351 mm)
30-1/4"
(768 mm) 19-3/4"
(501 mm)
10-1/2"
(267 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
3-9/16"
(90 mm)
2"
(52 mm)
18-1/2"
(470 mm)
12"
(305 mm)
16-1/2"
(419 mm)
31-1/2"
(800 mm)
9-5/16"
(237 mm)
13-13/16"
(351 mm)
19-3/4"
(501 mm)
10-1/2"
(267 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
3-9/16"
(90 mm)
2"
(52 mm)
30-1/4"
(768 mm)
16-1/2"
(419 mm)
16-1/2"
(419 mm)
31-1/2"
(800 mm)
12"
(305 mm)
9-5/16"
(237 mm)
13-7/16"
(341 mm)
19-3/4"
(501 mm)
10-9/16"
(268 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
2"
(52 mm)
3-9/16"
(90 mm)
28-1/4"
(718 mm)

7302113-100
- 3 -

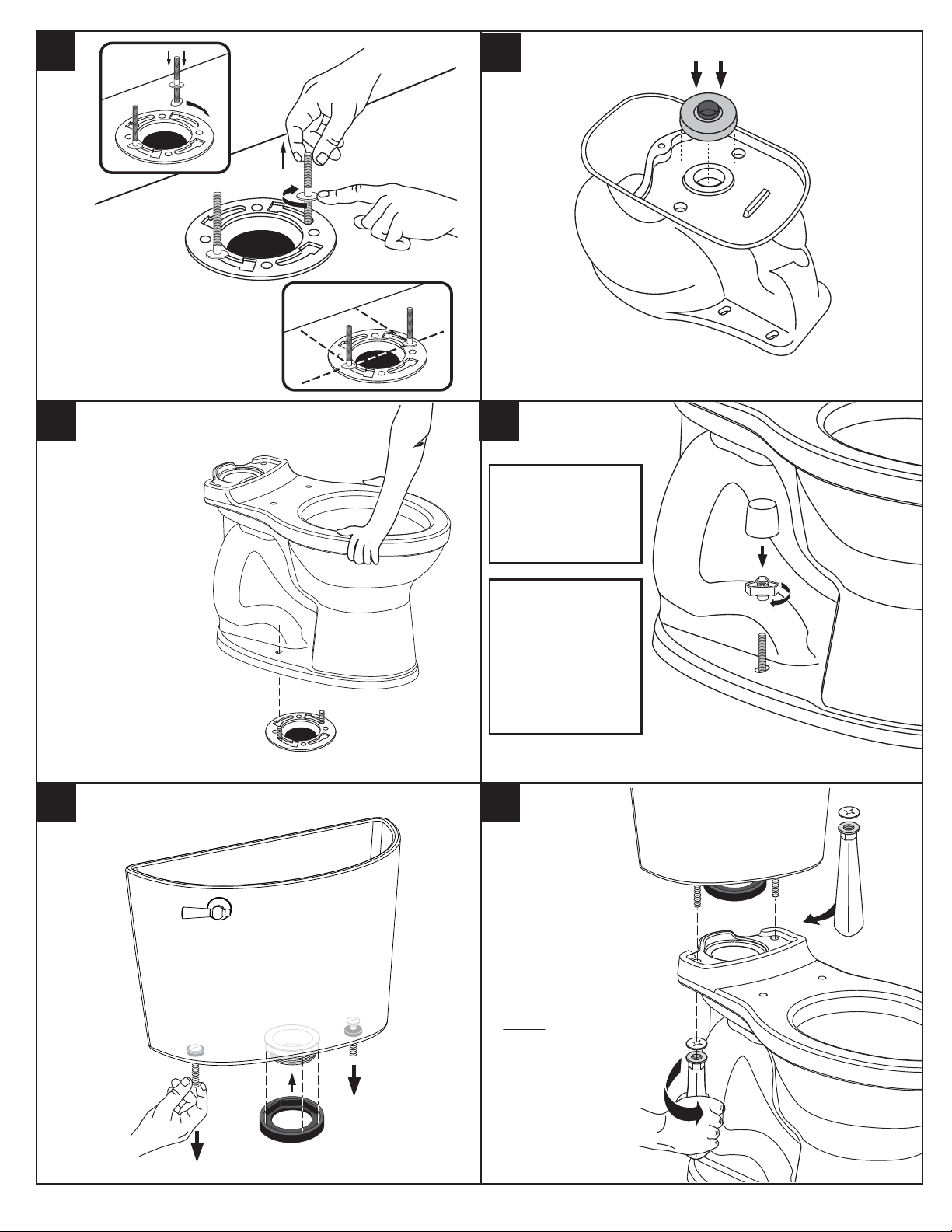

Press firmly.
Wax Ring
(sold separately)
12
3
5 6
4
Apply weight evenly.
Do not move after
placement. Water
tight seal may break.
Hand tighten
only. Do not
overtighten.
!
NOTE: To ease
installation, push
down on the top of
the tank while
tightening handles.
Tighten handles
alternately until the
tank contacts the
front and back of the
bowl achieving
china-to-china
contact.

7302113-100
- 4 -

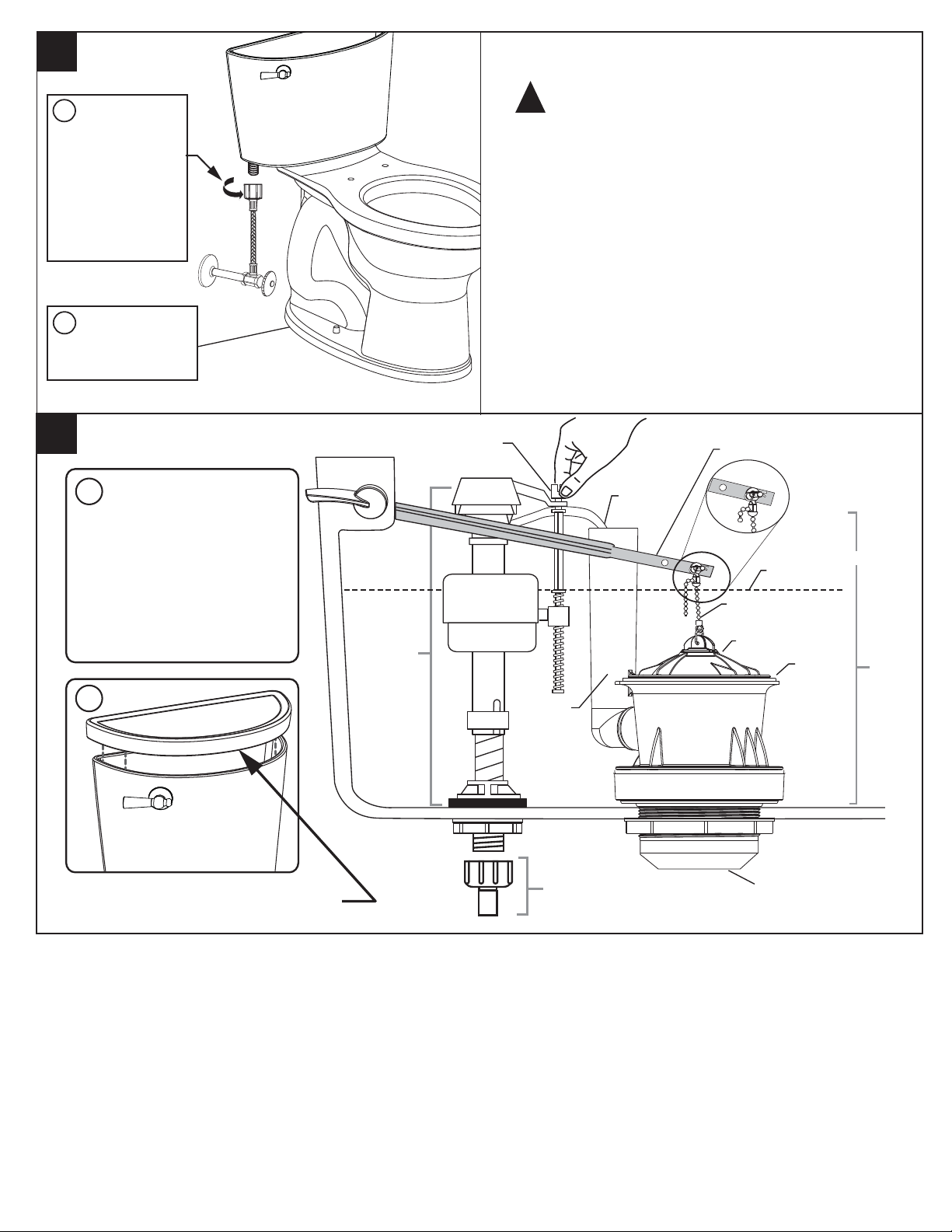

7
8
!
WARNING: Overtightening of
water supply line nuts could
result in breakage and potential
flooding. If the connection leaks
after hand tightening, replace
the supply line. Do not use any
type of sealant on the water
supply connection. Use of
plumber’s putty, pipe dope, or
any other type of sealant will
void the warranty.

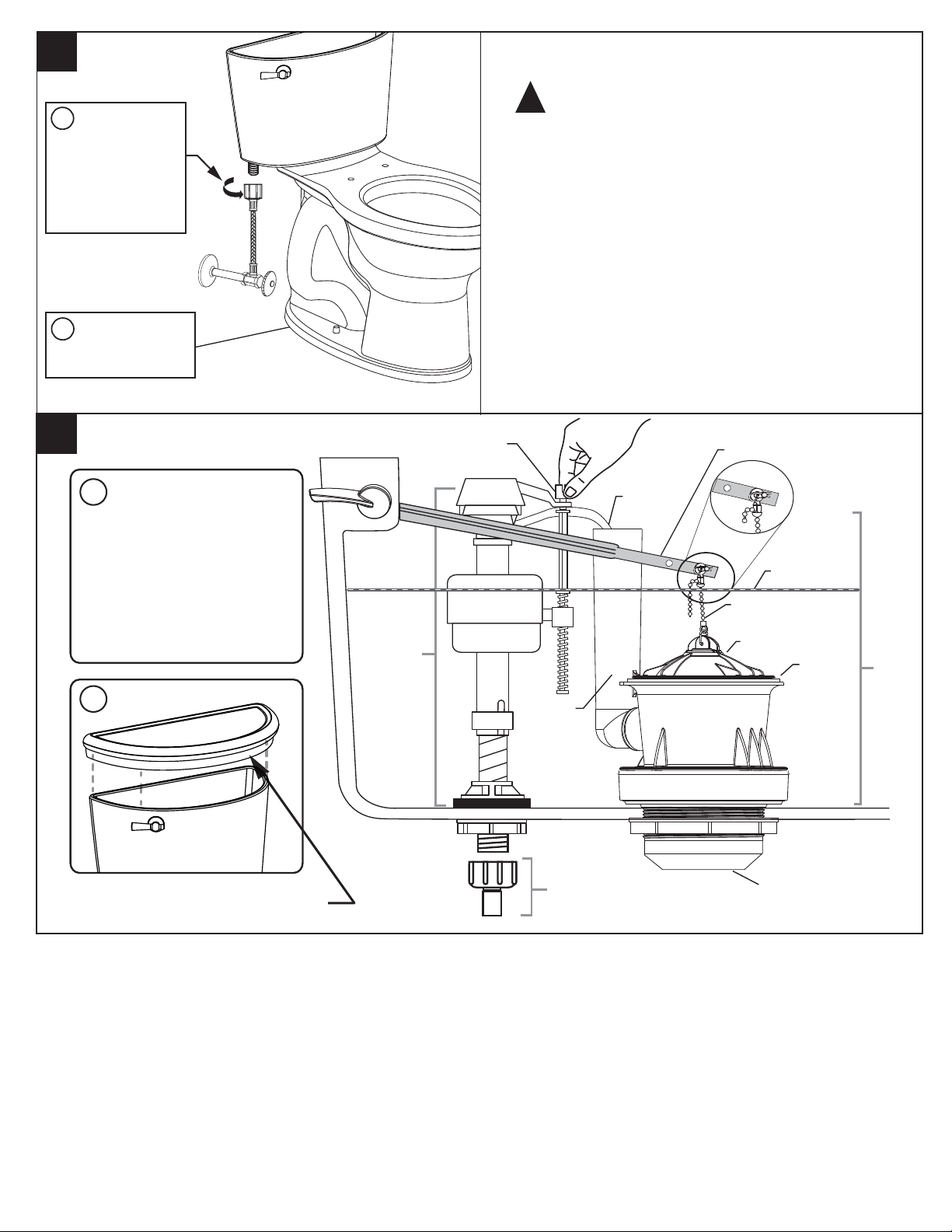

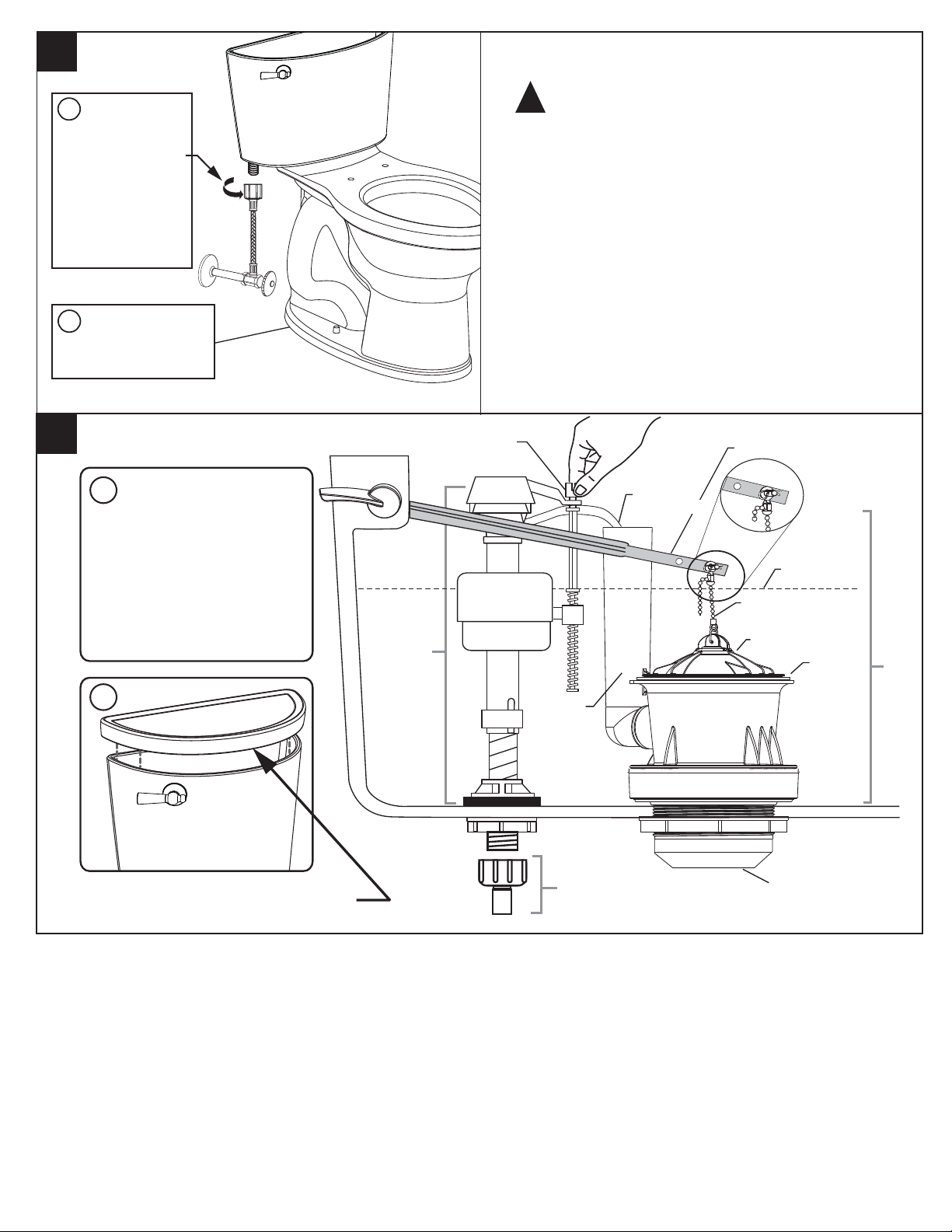

Connect water
supply line.
(Sold separately)
Hand tighten nut.
A
Adjust water level to level
indicated on tank by turning
water level adjustment knob
to move float cup up or down.
B
A
Flush
Valve
Approximate
Water Level
Refill Tube
Water Level
Adjustment Knob
Overflow
Tube
Fill Valve
Or Water
Control
Water Supply Line
Trip Lever Rod
Float Cup
Flapper
Tank to Bowl Gasket
Flapper
Seal
Flush Valve Chain
REPAIR PARTS LABEL
LOCATED UNDERTANK LID.
Turn on water supply.
B

7302113-100
- 5 -
When cleaning your toilet, wash it with mild, soapy water, rinse thoroughly with clear water and dry with a soft cloth.
WARNING: Do not use in-tank cleaners. These products can seriously corrode fittings in the tank. This damage can cause leakage and property damage.
American Standard shall not be responsible or liable for any damage caused by the use of in-tank cleaners.
CARE AND CLEANING
In the United States:
American Standard Brands
P.O. Box 6820
Piscataway, New Jersey 08855
Attention: Director of Customer Care
For residents of the United States, warranty
information may also be obtained by calling
the following toll free number: [phone]
www.americanstandard.com
In Canada:
AS Canada, ULC
5900 Avebury Rd.
Mississauga, Ontario
Canada L5R 3M3
Toll Free: [phone]
www.americanstandard.ca
In Mexico:
American Standard B&K Mexico
S. de R.L. de C.V.
Via Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. Mexico
Toll Free: 01-800-839-1200
www.americanstandard.com.mx
FOR REPAIR PARTS LIST, SEE LABEL UNDERTANK LID.
Does not flush
Poor or
sluggish flush
Toilet leaks
Toilet does not
shut off
Toilet bowl
rocks after
installation
a. Water supply valve closed.
b. Supply line blocked.
c. Flush valve chain too loose or disconnected.
d. Sand or debris lodged in water control.
a. Bowl water level too low.
b. Supply valve partly closed.
c. Partially clogged trapway and/or drain pipe and/or vent.
d. Supply pressure too low.
a. Poor supply line connection.
b. Poor bowl to tank/floor connection.
a. Flapper seal leaking or deformed.
b. Sand or debris lodged in water control.
c. Flush valve chain too tight, holding flapper open.
a. Wax ring not fully compressed.
b. Floor not level.
a. Open valve and allow water to fill tank.
b. Shut off water supply, disconnect supply line and inspect all gaskets and washers. Reassemble.
c. Readjust chain length as required.
d. Shut off water supply. Remove cap and clean as per Fluidmaster maintenance instructions at:
www.americanstandard-us.com/enews/fluidmasterguide.pdf
a. Check that refill tube is connected to water control and inserted into overflow tube without being
kinked or damaged.
b. Open supply valve fully. Be sure that proper supply tube size is used.
c. Remove obstruction. Consult a plumber if necessary.
d. Normal supply pressure must be at least 20 psi.
a. Review Step 7 of installation procedure.
b. Review Step 1 through 6 of installation procedure.
a. Clean debris from seal surface. Replace flapper seal as needed. See web for more info.
b. Shut off water supply. Remove cap and clean as per Fluidmaster maintenance instructions at:
www.americanstandard-us.com/enews/fluidmasterguide.pdf
c. Readjust chain length as needed.
a. Retighten bowl-to-floor knobs.
b. Use toilet shims and /or place a bead of caulk around the base of the toilet.
Problem Possible Cause Corrective Action
TROUBLESHOOTING GUIDE - See Step 8 For Diagram

G U A R D A R P A R A U S O F U T U R O
7302113-100SP
Inodoro de dos piezas Retrospect®Champion®PRO
212AA Series Right Height®Alargada
212BA Series Right Height®Frente Redondo
212CA Series Alargada
INSTRUCCIONES DE INSTALACIÓN,
CUIDADO Y MANTENIMIENTO
PRECAUCIÓN: EL PRODUCTO ES FRÁGIL. ¡PARA EVITAR ROTURAS Y POSIBLES LESIONES MANÉJELO
CON CUIDADO!
!NOTA: Las imágenes pueden no definir exactamente el contorno de la porcelana y los componentes.
Gracias por seleccionar American Standard, el punto de referencia de la calidad por más de 100 años. Para asegurar que no haya problemas durante
la instalación, lea atentamente estas instrucciones antes de comenzar (algunas instalaciones pueden requerir ayuda profesional).Asegúrese también
de que su instalación cumple con los códigos locales.
TANQUE 4326A
Los nombres de los productos que aquí figuran son marcas registradas de AS America, Inc.
© AS America, Inc. 2013
Anillo de cera
Empaque del tanque
a la taza
Asiento de inodoro de cierre lento
Línea de suministro de agua
Manijas de fijación
con tuercas (2) Arandelas de
plástico (2)
KIT DE INSTALACIÓN FÁCIL INCLUIDO CON ELTANQUE
3195A RIGHT HEIGHT®ALARGADA INODORO TAZA
3195B RIGHT HEIGHT®FRENTE REDONDO INODORO TAZA
3195C ALARGADA INODORO TAZA
SE VENDE POR SEPARADO
Tapas
de pernos (2) Perillas de la taza
al piso (2)
Pernos T con
retenedor (2)
KIT DE INSTALACIÓN FÁCIL INCLUIDO CON LA TAZA

7302113-100SP
- 2 -
INSTALACIÓN CONSECUTIVA
Tipo recomendado de accesorio
para instalaciones consecutivas.
Dependiendo de su instalación de plomería y condiciones de ventilación, el flujo del Champion®
PRO en una instalación consecutiva podría crear un vacío en el sistema y jalar agua desde la
taza opuesta. El Código de Estándares Nacionales de Plomería prohíbe el uso de accesorios
cruzados para drenaje puesto que es posible que se desborde. El código sí aprueba un
accesorio direccional de estilo “Y” con una ventilación apropiada para dirigir el agua hacia abajo
y alejarla del otro inodoro.
Cierre el suministro de agua
Descargue el
inodoro para
quitar el agua del
tanque; saque con
una esponja el
agua restante de
la taza antes de
quitar el inodoro.
Limpie la brida
Antes de comenzar: Si está quitando un inodoro existente
!Precaución: Si deja la brida
del piso abierta por más de
1-2 horas, cubra la brida para
prevenir el escape de gases
del drenaje.
PISO
TERMINADO

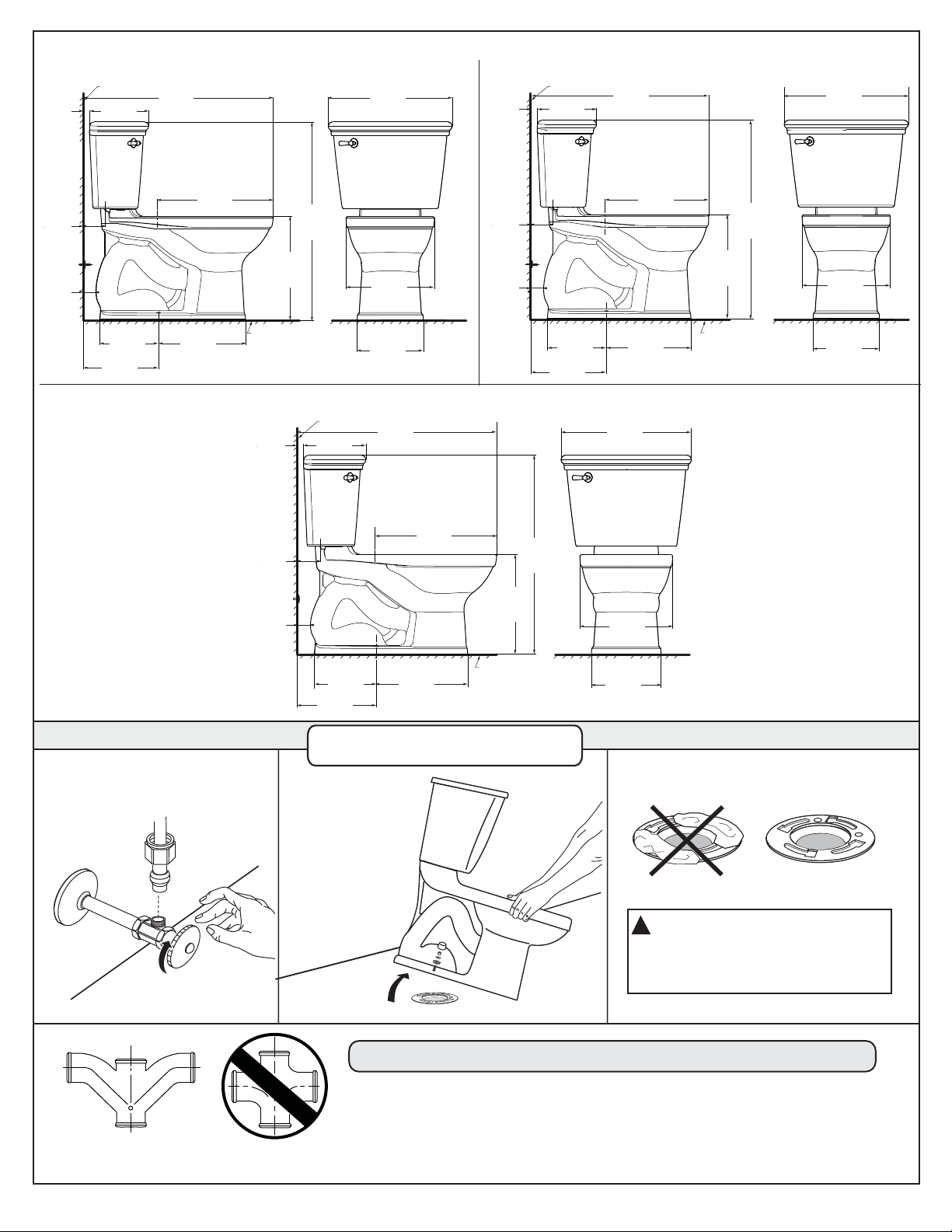

DIMENSIONES GENERALES: NOTA: La distancia desde la pared hasta la línea central de la brida del inodoro deberá ser como se indica a continuación: A = 305 mm (12")
Inodoro de dos piezas Retrospect
®
Champion
®
PRO 212AA Series Right Height
®
Alargado Inodoro de dos piezas Retrospect
®
Champion
®
PRO 212BA Series Right Height
®
Frente redondo
PARED TERMINADA PARED TERMINADA
PISO
TERMINADO
PISO
TERMINADO
Inodoro de dos piezas Retrospect
®
Champion
®
PRO 212CA Series Alargado
PARED TERMINADA
18-1/2"
(470 mm)
15"
(381 mm)
30"
(762 mm)
12"
(305 mm)
9-3/8"
(238 mm)
13-13/16"
(351 mm)
30-1/4"
(768 mm) 19-3/4"
(501 mm)
10-1/2"
(267 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
3-9/16"
(90 mm)
2"
(52 mm)
18-1/2"
(470 mm)
12"
(305 mm)
16-1/2"
(419 mm)
31-1/2"
(800 mm)
9-5/16"
(237 mm)
13-13/16"
(351 mm)
19-3/4"
(501 mm)
10-1/2"
(267 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
3-9/16"
(90 mm)
2"
(52 mm)
30-1/4"
(768 mm)
16-1/2"
(419 mm)
16-1/2"
(419 mm)
31-1/2"
(800 mm)
12"
(305 mm)
9-5/16"
(237 mm)
13-7/16"
(341 mm)
19-3/4"
(501 mm)
10-9/16"
(268 mm)
14"
(356 mm)
9-7/16"
(240 mm)
1"
(26 mm)
2"
(52 mm)
3-9/16"
(90 mm)
28-1/4"
(718 mm)

7302113-100SP
- 3 -
Presione con
firmeza. Anillo de cera
(se vende por
separado)
12
3
5 6
4
Aplique peso
uniformemente. No
lo mueva después
de la colocación
ya que el sello
impermeable
podría romperse.
Apriete a mano
solamente.
No apriete
excesivamente.
Apriete las manijas
alternadamente
hasta que el tanque
esté en contacto
con la parte frontal
y trasera de la taza,
logrando contacto
porcelana con
porcelana.
NOTA: Para facilitar
la instalación,
empuje la parte
superior del tanque
mientras aprieta
las manijas.
Nota: Se muestra
el perno EZ de 1/4" y
la tapa.
Si se usa el perno de
5/16" use un disco
estándar y la tapa
incluida.

7302113-100SP
- 4 -
7
8
!
ADVERTENCIA: Apretar
demasiado las tuercas de la línea
de suministro de agua podría
ocasionar una rotura y un escape
potencial de agua. Si la conexión
presenta fugas después de
apretarla, reemplace la línea de
suministro. No utilice ningún tipo
de sellador en la conexión de
suministro de agua. El uso de
masilla para plomeros, grasa
para rosca o cualquier otro tipo
de sellador anulará la garantía.
Conecte la línea
de suministro de
agua (se vende
por separado).
Apriete la tuerca
manualmente.
A
B
Abra el suministro
de agua.
Ajuste el nivel del agua al
nivel indicado en el tanque
haciendo girar la perilla de
ajuste de nivel de agua para
mover el flotador hacia arriba
o hacia abajo.
B
A
Válvula
de
descarga
Tubo de
llenado
Perilla de ajuste
de nivel de agua
Tubo de
rebosado
Válvula de
llenado
o control
de agua
Línea de suministro de agua
Varilla de la palanca de descarga
Flotador
Chapaleta
Empaque del tanque
a la taza
Sello
de la
chapaleta
Cadena de la válvula
de descarga
Nivel aproximado
de agua
LA ETIQUETA DE LAS PIEZAS PARA
REPARACIÓN ESTÁ COLOCADA
BAJO LATAPA DEL TANQUE.

7302113-100SP
- 5 -
Al limpiar su inodoro, lávelo con agua con jabón suave, enjuague completamente con agua limpia y séquelo con un paño suave.
ADVERTENCIA: No utilice limpiadores para el interior del tanque. Estos productos pueden corroer gravemente los accesorios en el tanque. Este daño
puede causar fugas y daños a su propiedad. American Standard no será responsable ni sujeto a acción legal por cualquier daño causado por el uso
de limpiadores dentro del tanque.
CUIDADO Y LIMPIEZA
En los Estados Unidos:
American Standard Brands
P.O. Box 6820
Piscataway, New Jersey 08855
Atención: Director de Atención al Cliente
Para residentes de los Estados Unidos, la información
de garantía puede obtenerse también llamando
al siguiente número gratuito: [phone]
www.americanstandard.com
En Canadá:
AS Canada, ULC
5900 Avebury Rd.
Mississauga, Ontario
Canadá L5R 3M3
Número gratuito: [phone]
www.americanstandard.ca
En México:
American Standard B&K Mexico
S. de R.L. de C.V.
Via Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. de México
Número gratuito: 01-800-839-1200
www.americanstandard.com.mx
PARA VER UNA LISTA DE PIEZAS PARA REPARACIÓN, CONSULTE LA ETIQUETA BAJO LATAPA DELTANQUE.
No descarga
Descarga
pobre o lenta
Fugas del
inodoro
El inodoro
no deja de
descargar
La taza
del inodoro
se mece
después de
la instalación
a. La válvula de suministro de agua está cerrada.
b. La línea de suministro está bloqueada.
c. La cadena de la válvula de descarga está muy floja
o desconectada.
d. El control de agua está obstruido por arena o desechos.
a. El nivel del agua en la taza es muy bajo.
b. La válvula de suministro está parcialmente cerrada.
c. Hay una trampa y/o tubo de drenaje y/o tubo de
ventilación parcialmente obstruidos.
d. La presión de suministro es demasiado baja.
a. Mala conexión de la línea de suministro.
b. Mala conexión de la taza al tanque o al piso.
a. El sello de la chapaleta tiene fugas o está deformado.
b. El control de agua está obstruido por arena o desechos.
c. La cadena de la válvula de descarga está demasiado
ajustada, dejando abierta la chapaleta.
a. El anillo de cera no está totalmente comprimido.
b. El piso no está nivelado.
a. Abra la válvula y permita que el agua llene el tanque.
b. Cierre el suministro de agua, desconecte la línea de suministro e inspeccione todos
los empaques y arandelas. Reensamble.
c. Reajuste la longitud de la cadena según se requiera.
d. Cierre el suministro de agua. Quite la tapa y límpiela siguiendo las instrucciones
de mantenimiento de Fluidmaster en: www.americanstandard-us.com/enews/fluidmasterguide.pdf
a. Verifique que el tubo de llenado esté conectado al control de agua e insertado en el tubo
de rebosado sin estar doblado ni dañado.
b. Abra completamente la válvula de suministro. Asegúrese de que se está usando el tamaño
correcto del tubo de suministro.
c. Quite la obstrucción. Consulte a un plomero si es necesario.
d. La presión normal de suministro deberá ser de por lo menos 20 psi.
a. Revise el Paso 7 del procedimiento de instalación.
b. Revise los Pasos 1 al 6 del procedimiento de instalación.
a. Limpie los desechos de la superficie del sello. Reemplace el sello de la chapaleta si es necesario.
Consulte la web para obtener más información.
b. Cierre el suministro de agua. Quite la tapa y límpiela siguiendo las instrucciones de
mantenimiento de Fluidmaster en: www.americanstandard-us.com/enews/fluidmasterguide.pdf
c. Reajuste la longitud de la cadena según se requiera.
a. Reapriete las perillas de la taza al piso.
b. Utilice calzas para inodoro y/o coloque un poco de calafate alrededor de la base del inodoro.
Problema Posible causa Acción correctiva
GUÍA DE SOLUCIÓN DE PROBLEMAS - Ver diagrama en el Paso 8
