Installation
INSTRUCTIONS
Professional Series Pro Grand®Range Low Backguard and Toe Kick Accessory

THERMADOR.COM
Installation
INSTRUCTIONS
English................................................................................................2
Français ..............................................................................................5
Español...............................................................................................8
Models |
Modèles |
Modelos:
PA36JLBG
PA48JLBG
PA48JLBSG
PA60RLBG
PA36JTKG
PA48JTKG
PA60RTKG
Professional Series Pro Grand®Range Low Backguard and Toe Kick Accessory

Page. 2
Safety
DEFINITIONS
9 WARNING
This indicates that death or serious injuries may occur
as a result of non-observance of this warning.
9 CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this warning.
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with this
advisory.
Note: This alerts you to important information and/or tips.
Rear clearance
REQUIREMENTS
• To avoid staining on the back wall, high temperature,
non-porous construction materials suitable for use in a
cooking environment are recommended.
• Models PRD606xx are suitable for 0'' rear clearance to
combustible surfaces.
• All other models:
• When using the included island trim a minimum 6"
(152 mm)* rear clearance is required to a
combustible surface*.
• When installing against a combustible surface, a
Thermador low backguard is required for a 0'' rear
clearance to the combustible surface. A
Thermador low backguard must be purchased
separately.
• A rear clearance to a surface covered in a non-
combustible material (metal, ceramic tile, brick,
marble, or stone)* is 0'' when using the included
Island Trim.
*Clearances of less than 6'' (152 mm) should be approved by the
local codes and/or by the local authority having jurisdiction.
Clearances from non-combustible materials are not part of the
ANSI Z21.1 scope and are not certified by CSA.
Installation
INSTRUCTIONS
For use with the following models:
State of California Proposition 65 Warning:
: WARNING
This product can expose you to chemicals including
vinyl chloride, which is known to the State of California
to cause cancer and birth defects or other
reproductive harm. For more information go to
www.P65Warnings.ca.gov.
9 WARNING
Fingers or hands could get pinched when installing
the backguard. Severe injury could result. Use
extreme caution and wear thick protective gloves to
avoid potential laceration to finger or hand while
sliding the backguard down onto the range.
9 WARNING
To avoid possible burn or fire hazard, a backguard
designed specifically for this appliance must be
installed whenever the appliance is used.
PRD364WDGx PRD48WCSGx PRG364WDG
PRD364WIGx PRD48WDSGx PRG364WLG
PRD364WLGx PRD48WISGx PRG366WG
PRD366WGx PRD48WLSGx PRG486WDG
PRD484WCGx PRD606WCG PRG486WLG
PRD486WDGx PRD606WCSG
PRD486WIGx PRD606WEG
PRD486WLGU PRD606WESG

Page. 3
Low backguard installation
Tools needed
• T-20 torx head screwdriver or drill
• Protective work gloves
Attach the backguard before sliding the appliance into the
final installed position.
To remove the island trim
1. With a T-20 torx head screwdriver, remove the screws
in the front face of the island trim.
2. Remove the T-20 torx screws securing the trim to the
side panels and the back panel. Lift up to fully remove.
To install the low backguard
1. Align the low backguard with the range side panel’s
right and left rear corners. The backguard is inserted
inside the guide channels on the back of the range.
2. The backguard’s front face is outside the flange on the
front side of the range.
3. Re-install screws.

Page. 4

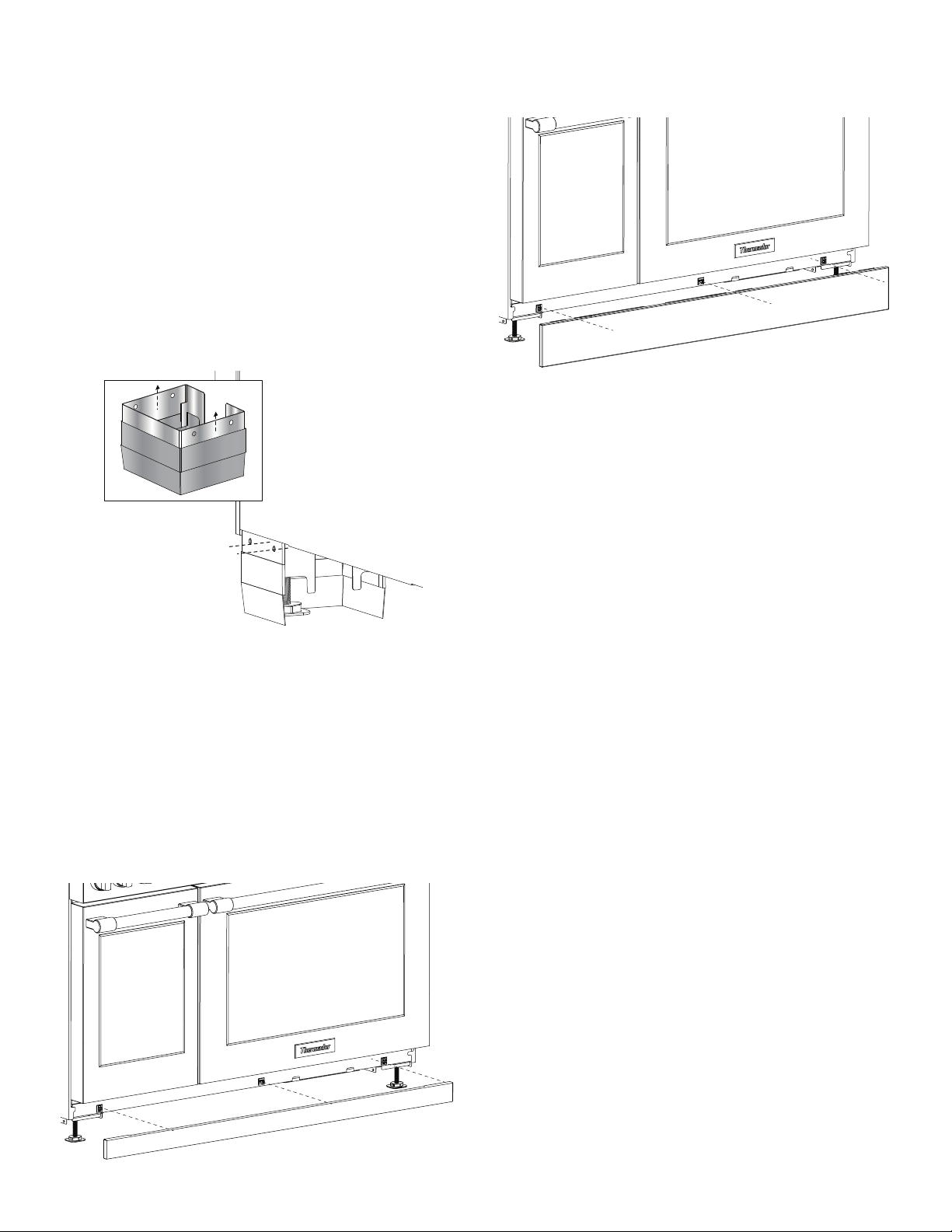

Toe kick panel installation
Tools needed
• Protective work gloves
To remove the front foot cover assemblies
1. The mating part has dimples that seize the top piece
of the foot cover. Spread the top cover out and slide it
down to clear these dimples. Repeat for the other
front foot cover assembly.
2. Remove the leg covers by sliding the top, outer sleeve
of the leg covers off the extruded dimples of the base.
To install the toe kick panel
1. Remove protective plastic covering from the toe kick
panel.
2. Remove the door trim from its mounting clips. (No
tools required.)
3. Press the toe kick panel into the mounting clips.
NOTE: The mating part has extruded dimples on both
sides for which the holes of the toe kick panel should
seize. You should feel a definitive snap, letting you know
that the part has been installed.

Page. 5
Définitions de
SÉCURITÉ
9 AVERTISSEMENT
Ceci indique que le non respect de cet avertissement
peut entraîner des blessures graves, voire la mort.
9 ATTENTION
Ceci indique que le non respect de cet avertissement
peut entraîner des blessures légères ou modérées.
NOTICE : Ceci indique que la non-conformité à cet avis
de sécurité peut entraîner des dégâts à l'appareil ou à la
propriété.
Note : Ceci vous avertit que d'importantes informations
et/ou conseils sont fournis.
Dégagement arrière
EXIGENCES
• Pour éviter de tacher le mur arrière, on recommande
des matériaux de construction non-poreux, résistants
à haute température qui conviennent à un
environnement propre à la cuisson.
• Des modèles PCG305xx, PRD305xx, et PRD606xx
convient pour un dégagement arrière de 0 '' pour
alimenter les surfaces.
• Tous les autres modèles:
• Lors de l'utilisation de la garniture pour l'îlot
comprise, le fabricant recommande un
dégagement arrière d'au moins 152 mm (6 po)
d'une surface combustible*.
• Lors de l'installation de l'appareil contre une
surface combustible, il faut un dosseret bas pour
un manque de dégagement (0 po). Il faudrait
acheter séparément un dosseret bas Thermador.
• Quand une surface est couverte d'une matière
non combustible (métal, céramique, brique,
marbre ou pierre)*, il n'y a aucun besoin de
dégagement (zéro pouce).
*Un dégagement de moins de 152 mm (6 po) doit être conforme aux
codes locaux et/ou par les autorités locales ayant juridiction.
Les dégagements pour matériaux non-combustibles ne sont pas
abordés dans la norme ANSI Z21.1 ni certifiés par la CSA.
Instructions de
INSTALLATION
À utiliser avec les modèles suivants :
Avertissement de la Proposition 65 de l'État de la
Californie :
:AVERTISSEMENT
Ce produit vous exposez à des produits chimiques,
comme du chlorure de vinyle, reconnus par l'État de la
Californie comme causant le cancer, des
malformations congénitales ou d'autres effets nocifs
sur la reproduction. Pour de plus amples
renseignements, consulter
www.P65Warnings.ca.gov.
9 AVERTISSEMENT
Vous pourriez vous pincer les doigts ou les mains et
vous blesser gravement lors de l’installation de cet
accessoire. Soyez très prudent et portez des gants
protecteurs épais pour éviter toute coupure ou
lacération des doigts ou des mains lorsque vous faites
glisser le dosseret en place.
9 AVERTISSEMENT
Pour éviter tout risque de brûlure ou d'incendie, un
dosseret de protection conçu spécialement pour cette
cuisinière doit être installé avant son utilisation.
PRD364WDGx PRD48WCSGx PRG364WDG
PRD364WIGx PRD48WDSGx PRG364WLG
PRD364WLGx PRD48WISGx PRG366WG
PRD366WGx PRD48WLSGx PRG486WDG
PRD484WCGx PRD606WCG PRG486WLG
PRD486WDGx PRD606WCSG
PRD486WIGx PRD606WEG
PRD486WLGU PRD606WESG

Page. 6
Installation de la garniture
l'îlot
Outils requis
• Tournevis ou mèche Torx T-20
• Gants de protection
Posez la plaque de protection avant de glisser l’appareil à
son emplacement définir.
Pour enlever garniture l'îlot
1. Enlevez les vis Torx T-20 en acier inoxydable de la
partie avant de la garniture d’îlot.
2. Enlevez les vis retenant la garniture du panneau
arrière. Tirez vers le haut pour l'enlever
complètement.
3. Alignez le panneau arrière du nouvel accessoire avec
les brides des coins arrière droit et gauche des
panneaux latéraux de la cuisinière. Assurez-vous que
la face du dosseret est à l'extérieur des brides, vers
l'avant de la cuisinière.
4. Assurez-vous que la face du dosseret est à l’extérieur
des brides, vers l’avant de la cuisinière.
5. Remettez en place les vis enlevées aux étapes 1 et 2.

Page. 7

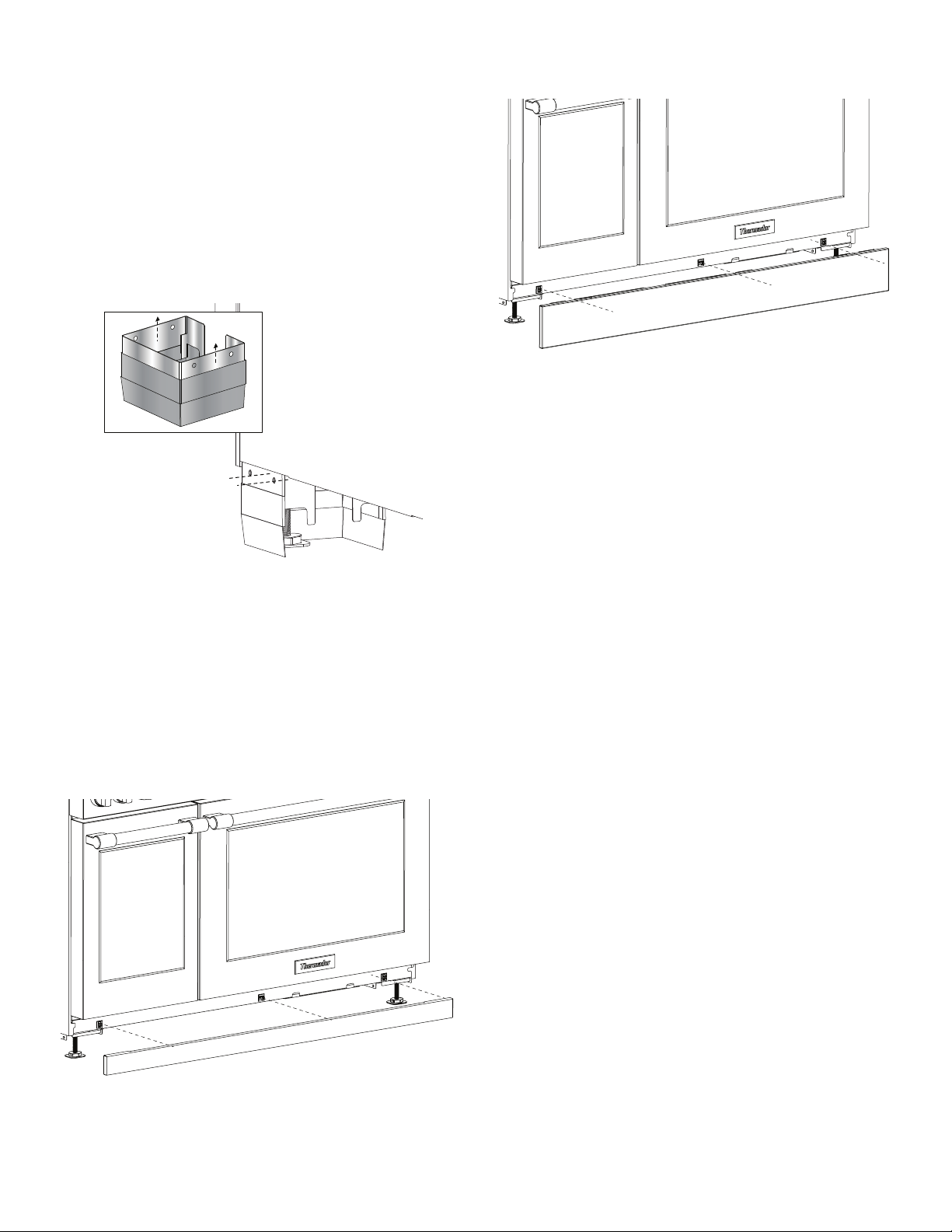

Installation du panneau
décoratif du piédestal
Outils requis
• Gants de protection
Retrait des protège-pattes avant
1. La pièce à accoupler comporte des petites alvéoles
qui retient la pièce supérieure du panneau décoratif.
Déployez le panneau supérieur et coulissez-le vers le
bas pour dégager ces petites alvéoles. Répétez les
étapes pour l’autre protège-patte avant.
2. Retirez les protège-pattes en glissant le manchon
extérieur supérieur hors des alvéoles extrudées du
socle.
Installation du panneau décoratif
1. Décollez le revêtement protecteur de plastique du
panneau décoratif.
2. Retirez la garniture de porte des brides de fixation.
(Aucun outil requis.)
3. Enclenchez le panneau décoratif sur les brides de
fixation.
REMARQUE : La pièce à accoupler comporte de petites
alvéoles extrudées des deux côtés qui s’emboîtent dans
les orifices du panneau décoratif. Vous devriez ressentir un
déclic important qui indique la bonne insertion de la pièce
à installer.

Página. 8
Definiciones de
SEGURIDAD
9 ADVERTENCIA
Esto indica que se pueden producir lesiones graves o
la muerte si no se cumple con esta advertencia.
9 PRECAUCIÓN
Esto indica que pueden producirse lesiones leves o
moderadas si no se cumple con esta advertencia.
NOTA: Esto indica que puede producirse un daño al
electrodoméstico o a la propiedad como resultado de la
falta de cumplimiento de este aviso.
Nota: Esto lo alerta sobre información y/o consejos
importantes.
Espacio libre trasero
REQUISITOS
• Para evitar manchas en la pared posterior, se
recomienda el uso de materiales de construcción no
porosos y de alta temperatura, adecuados para un
ambiente de cocina.
• Los modelos PCG305xx, PRD305xx y PRD606xx son
adecuado para espacios libres traseros de 0'' en
superficies combustibles.
• Todos los Demás Modelos:
• Cuando se utiliza el accesorio de isla incluido, el
fabricante recomienda una separación trasera
mínima de 6'' (152 mm) respecto a una superficie
combustible*.
• Cuando se instale sobre una superficie
combustible, se requiere una consola trasera de
protección baja para una separación trasera de 0''
para todos los modelos. Se debe comprar por
separado una consola trasera de protección baja
de Thermador.
• Una separación trasera respecto a una superficie
cubierta con un material no combustibles (metal,
baldosas de cerámica, ladrillo, mármol o piedra)*
es cero pulgadas.
*Las separaciones de menos de 6'' (152 mm) deben ser aprobadas por
los códigos locales y/o por la autoridad local competente.
Las separaciones de materiales no combustibles no son parte del
alcance ANSI Z21.1 y no están certificadas por CSA.
Instrucciones de
INSTALACIÓN
Para usar con los siguientes modelos:
Advertencia en virtud de la Proposición 65 del
estado de California:
: ADVERTENCIA
Este producto puede exponer le a sustancias
químicas, incluyendo cloruro de vinilo, que el estado
de California sabe que provocan cáncer, defectos
congénitos u otro daño reproductivo. Para obtener
más información, ir a la página web:
www.P65Warnings.ca.gov.
9ADVERTENCIA
Tenga cuidado para no pellizcarse les dedos o las
manos al instalar la consola trasera. Podría lesionarse
gravemente. Lleve guantes de protección gruesos
para evitar cortarse o lastimarse los dedos o las manos
al deslizar la consola sobre la estufa.
9 ADVERTENCIA
Para evitar un posible riesgo de quemaduras o fuego
se debe instalar una consola trasera de protección
diseñada específicamente para esta estufa antes de
utilizarla.
PRD364WDGx PRD48WCSGx PRG364WDG
PRD364WIGx PRD48WDSGx PRG364WLG
PRD364WLGx PRD48WISGx PRG366WG
PRD366WGx PRD48WLSGx PRG486WDG
PRD484WCGx PRD606WCG PRG486WLG
PRD486WDGx PRD606WCSG
PRD486WIGx PRD606WEG
PRD486WLGU PRD606WESG

Página. 9
Instalación de la consola
trasera
Herramientas requeridas
• Destornillador o punta Torx T-20
• Guantes de protección
Instale la consola trasera de protección antes de deslizar la
parrilla a su posición final.
1. Quite los Torx T-20 de acero inoxidable de la cara
frontal del adorno tipo isla proporcionado.
2. Quite los tornillos de punta que retienen el adorno a
los paneles laterales y los dos o cuatro tornillos de
punta que retienen la placa trasera en su sitio. Levante
el adorno para quitarlo totalmente.
3. Alinee el panel trasero del nuevo accesorio con las
pestañas de los rincones de izquierda y derecha de los
paneles laterales. La consola trasera se inserta en los
canales guías situados detrás de la estufa.
4. Asegúrese de que la parte frontal de la consola esté
fuera de la pestaña en la parte delantera de la estufa.
5. Vuelva a instalar los tornillos que quitó en los pasos 1
y 2.

Página. 10
Instalación del panel de
protección inferior
Herramientas necesarias
• Guantes de trabajo de protección
Extracción de los ensambles de la cubierta inferior
delantera
1. La parte de acoplamiento tiene hoyuelos que agarran
la parte superior de la cubierta inferior. Extender la
cubierta superior y deslizar la hacia abajo para
despejar estos hoyuelos. Repetir para el otro
ensamble de la cubierta inferior delantera.
2. Retirar las cubiertas de las patas deslizando la parte
superior, la funda exterior de las cubiertas de las patas
fuera de los hoyuelos extruidos de la base.
Instalación del panel de protección inferior
1. Retirar la cubierta protectora de plástico del panel de
protección inferior.
2. Retirar el marco de la puerta de sus clips de montaje.
(No se requieren herramientas).
3. Presionar el panel de protección inferior en los clips
de montaje.
NOTA: La parte de acoplamiento tiene hoyuelos extruidos
en ambos lados, por lo que los orificios del panel de
protección inferior deberían detenerse. Se debe sentir un
chasquido definitivo, haciéndole saber que la parte ha
sido instalada.

1901 MAIN STREET, SUITE 600, IRVINE, CA 92614 // 800-735-4328 // WWW.THERMADOR.COM
© 2018 BSH Home Appliances Corporation
9001227789
Support
Thank you for being a Thermador
customer!
Thermador is dedicated to
supporting you and your appliance
so you have many years of creative
cooking. Please don't hesitate to
contact us if you have any questions.
We're happy to help you with
cleaning and care instructions,
cooking tips, accessories,
troubleshooting, and more.
USA:
1-800-735-4328
thermador.com/customer-care
Canada:
1-800-735-4328
thermador.ca/support
Accessories and parts
Filters, Thermador cleaners,
teppanyaki pans, griddles,
replacement parts, and more can be
purchased in our online accessories
store.
USA:
store.thermador.com/us
Canada:
Filters, parts and accessories can be
purchased through our distributors.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
Soutien
Merci d'être un client Thermador!
Thermador s'engage à offrir tout le
tout le support dont vous et votre
appareil avez besoin afin que vous
puissiez en profiter pleinement.
N'hésitez pas à communiquer avec
nous pour toute question. Nous
serons heureux de vous aider avec
des directives concernant le
nettoyage et les soins, des conseils
de cuisson, des accessoires, le
dépannage et plus encore.
É.-U. :
1-800-735-4328
thermador.com/customer-care
Canada :
1-800-735-4328
thermador.ca/support
Accessoires et pièces
Vous trouverez dans notre magasin
d'accessoires en ligne des filtres, des
produits nettoyants Thermador, des
poêles teppanyaki, des plaques à
frire, des pièces de rechange et plus
encore.
É.-U. :
store.thermador.com/us
Canada :
Les filtres, pièces et accessoires
peuvent être achetés auprès de nos
distributeurs.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
Soporte
¡Gracias por ser un cliente
Thermador!
Thermador se dedica a apoyarlo a
usted y a su aparato para que tenga
muchos años para cocinar
creativamente. No dude en
contactarnos si tuviera preguntas.
Nos encantará ayudarlo con las
instrucciones de limpieza y cuidado,
consejos para cocinar, accesorios,
solución de problemas y más.
EEUU:
1-800-735-4328
thermador.com/customer-care
Canadá:
1-800-735-4328
thermador.ca/support
Accesorios y piezas
Los filtros, limpiadores Thermador,
sartenes de teppanyaki, planchas,
piezas de refacción y más se pueden
comprar en nuestra tienda de
accesorios en línea.
EEUU:
store.thermador.com/us
Canadá:
Los filtros, piezas y accesorios se
pueden comprar a través de nuestros
distribuidores.
Marcone: 1-800-287-1627
Reliable Parts: 1-800-663-6060
