Contents
1
Chapter 1. Product Introduction
Chapter 2. Installation Guide
2.1
2.2
2.3
2.4
2.5
2.6
2.7
1.1
1.2
1.3
02
03
04
06
07
08
09
10
11
12
Specification
Accessory
Warning and Notice
Side Panel Disassembly
PSU Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
Chapter 3. Leads Installation
Case LED Connection
USB 3.0 Connection
Audio Connection
3.1
3.2
3.3
13
13
13
Chapter 4. Other
4.1
4.2
19
20
Thermaltake Power Supply Series (Optional)
Tt RGB Plus Ecosystem
*Picture for reference only
*Information in the user manual is subject to change without notice
PCI Slot Usage
Air Cooling Installation
Radiator Installation
Join Tt Community To Receive Benefits
Tt LCS-Liquid Cooling Support Certification
TT Premium
Dear Valued Customer,
Thank you for choosing Thermaltake.
As a new user we value your thoughts and opinions and
your feedback is important to us. We at Thermaltake
would like to use this opportunity to invite you to join our
Community Forums. Register today to start enjoying the
full benefits of our community.
Benefits of being a member:
Quick and responsive user support
Receive help and advice with new builds
Keep up to date with new product releases
Share your thoughts and builds with the community
Enter monthly contests and giveaways
Tt LCS Certified is a Thermaltake exclusive certification
applied to only products that pass the design and
hardcore enthusiasts standards that a true LCS chassis
should be held to. The Tt LCS certification was created
so that we at Thermaltake can designate to all power
users which chassis have been tested to be best
compatible with extreme liquid cooling configurations to
ensure you get the best performance from the best
features and fitment.
Brand official website
http://www.thermaltake.com/
Global Facebook
https://www.facebook.com/ThermaltakeInc
TT Premium
To continue achieving the corporate mission of delivering the
perfect user experience, Thermaltake developed “TT Premium”
with the essence of combining supreme quality products with a
new logo design. TT Premium is far more than just a guarantee
of quality. Behind the name, it represents the passion in DIY,
Modding and Thermaltake’s desire to be the most innovative
brand in the PC hardware market. To satisfy the demand of the
high-end PC users, TT Premium follows its core values of
Excellent Quality, Unique Design, Diverse Combinations and
Boundless Creativity to provide a high performance PC product
for every enthusiast. http://ttpremium.com
Taiwan Facebook
http://www.facebook.com/ThermaltakeTW
Global community forums
http://community.thermaltake.com
藍色線條為尺寸標示，請勿印刷上去！
騎馬釘 80gX X X X X單色 書寫紙 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
其他特殊處理效 果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
125 mm
176 mm
Poki
(20/07/02)
Anna
(20/07/02)
產品料號
CA-1R8-00M1WN-00 說明書 20/07 /0 2 A
產品名稱 印刷項目 發稿日期 版本
H3 30 T G
24
刀模線

2 3
Stand-off #6-32 x 6mm
Parts Name Q’ty Used for
Figure
Screw #6-32 x 6mm
Screw M3 x 5mm
Screw T5 x 12mm
Cable Tie
Buzzer
18
4
20
10
Power Supply
Motherboard/2.5” SSD
Motherboard
Motherboard Alarm
Case Fan
Cable Management
3
1
H330 TG
Middle tower
Front: 1 x 360 mm or 1 x 240 mm or 1 x 120 mm
1 x 280 mm or 1 x 140 mm
Top: 1 x 240 mm or 1 x 120 mm
Rear: 1 x 120 mm
CPU cooler height limitation: 150 mm
PSU length limitation: 160 mm(With HDD Rack)
200 mm(Without HDD Rack)
VGA length limitation: 300 mm
RAM heigth limitation: 60 mm(With radiator series)
Side Panel 4 mm Tempered Glass x 1(Left)
Model
Case Type
Dimension(H*W*D) 419 x 210 x 480 mm(16.5 x 8.27 x 18.9 inch)
Cooling System
Radiator Support
Clearance
Drive Bays
- Accessible
- Hidden
Rear (exhaust): 120 x 120 x 25 mm fan(1000 rpm, 16 dBA)
2 x 3.5” or 2 x 2.5”(HDD Rack); 2 x 2.5”(HDD Bracket)
Fan Support
Front: 3 x 120 mm or 2 x 120 mm or 1 x 120 mm
2 x 140 mm or 1 x 140 mm
2 x 200 mm or 1 x 200 mm
Top: 2 x 120 mm or 1 x 120 mm
2 x 140 mm or 1 x 140 mm
Rear: 1 x 120 mm
Expansion Slots 7
Motherboards 6.7” x 6.7”(Mini ITX), 9.6” x 9.6”(Micro ATX), 12” x 9.6”(ATX)
I/O Port 1 x USB 3.0, 2 x USB 2.0, 1 x HD Audio
PSU Standard PS2 PSU (optional)
Screw #6-32 x 5mm 83.5” HDD
Stand #6-32 x 30mm 8Case Fan
PCI Slot PCI Slot
2
藍色線條為尺寸標示，請勿印刷上去！
騎馬釘 80gX X X X X單色 書寫紙 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
其他特殊處理效 果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
125 mm
176 mm
Poki
(20/07/02)
Anna
(20/07/02)
產品料號
CA-1R8-00M1WN-00 說明書 20/07 /0 2 A
產品名稱 印刷項目 發稿日期 版本
H3 30 T G
24
刀模線

4 5
Warning and Notice
<150 mm
<300 mm

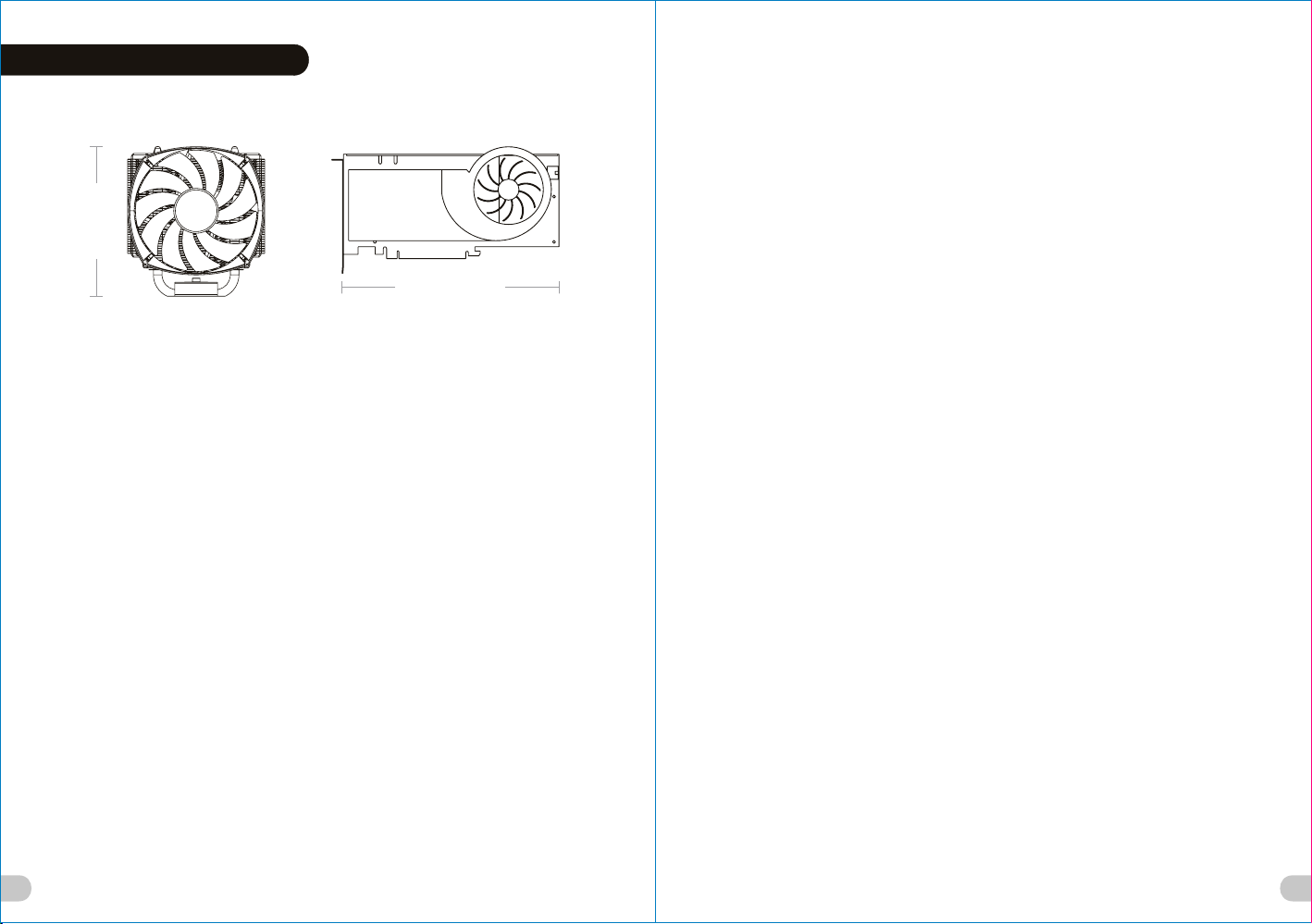

CPU Cooler Height Limitation VGA (Add-on card) Length Limitation
