Thermaltake Core P3 TG Curved User manual

© 2018 Thermaltake Technology Co., Ltd. All Rights Reserved. 2018.08
All other registered trademarks belong to their respective companies. www.thermaltake.com
www.thermaltake.com
User's Manual
Benutzerhandbuch
Mode d’emploi
Manual del usuario
Manuale dell’utente
Manual do Utilizador
安裝說明書
用戶手冊
ユーザーズマニュアル
Руководство пользователя
kullanıcı elkitabı
(EEE Yönetmeliğine Uygundur)
คู่มือการใช้
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
Your Build. Our Core
TG Curved
Core P3
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Thermaltake Core P3 TG
Curved Edition o cerca il tuo prodotto tra le migliori offerte di Case eAlimentatori

Join Tt Community To Receive Benefits
Tt LCS-Liquid Cooling Support Certification
Dear Valued Customer,
Thank you for choosing Thermaltake.
As a new user we value your thoughts and opinions and
your feedback is important to us. We at Thermaltake
would like to use this opportunity to invite you to join our
Community Forums. Register today to start enjoying the
full benefits of our community.
Benefits of being a member:
Quick and responsive user support
Receive help and advice with new builds
Keep up to date with new product releases
Share your thoughts and builds with the community
Enter monthly contests and giveaways
Tt LCS Certified is a Thermaltake exclusive certification
applied to only products that pass the design and
hardcore enthusiasts standards that a true LCS chassis
should be held to. The Tt LCS certification was created
so that we at Thermaltake can designate to all power
users which chassis have been tested to be best
compatible with extreme liquid cooling configurations to
ensure you get the best performance from the best
features and fitment.
Brand official website
http://www.thermaltake.com/
Global Facebook
https://www.facebook.com/ThermaltakeInc
Taiwan Facebook
http://www.facebook.com/ThermaltakeTW
Global community forums
http://community.thermaltake.com
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Chapter 1. Product Introduction
Specification
Accessory
Warning and Notice
1.0
1.1
1.2
01
02
04
Contents
Chapter 2. Installation Guide
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
06
07
08
09
11
13
14
14
15
15
Chapter3 Leads Installation Guide
Case LED connection

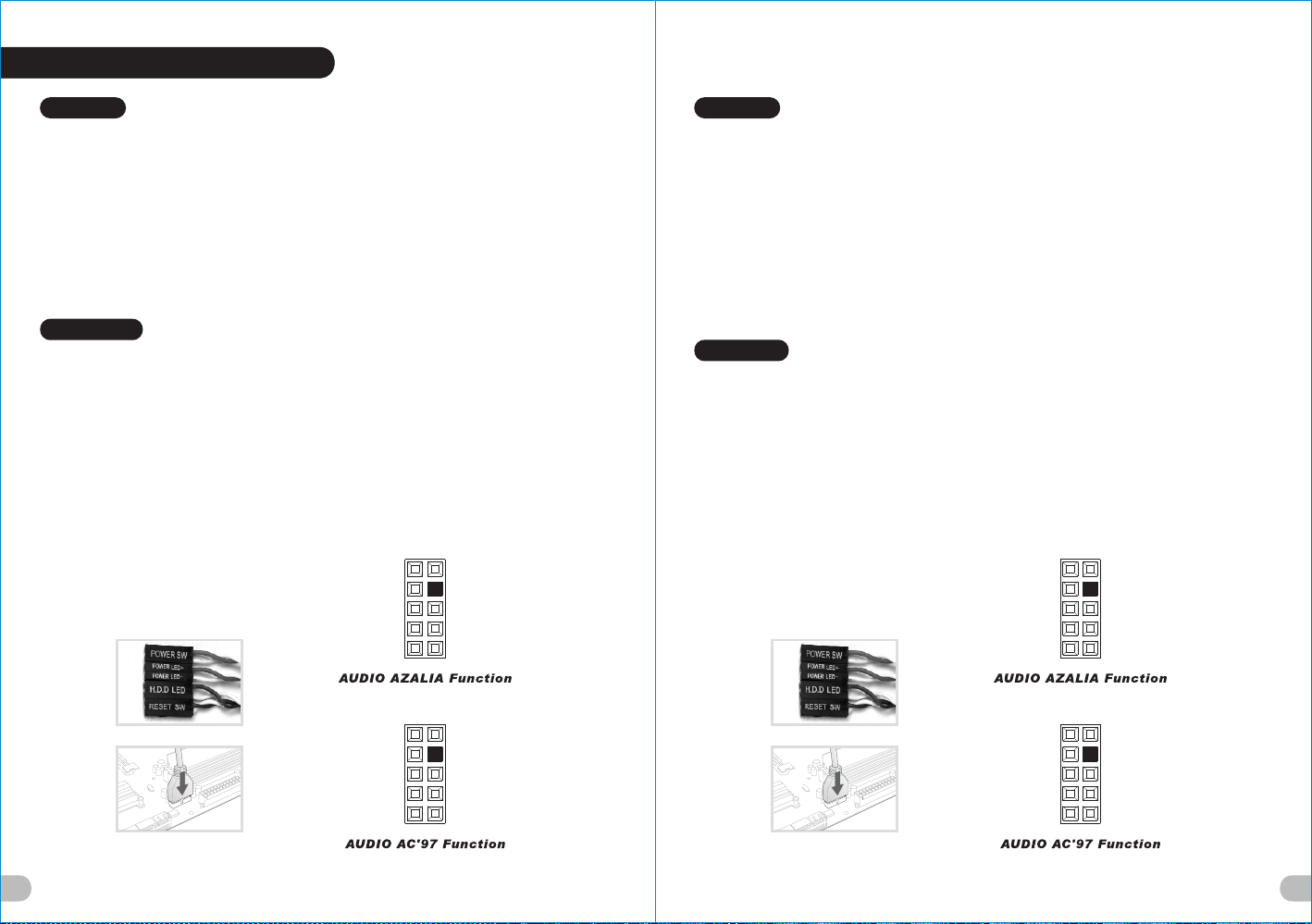

USB 3.0 connection
Audio connection
Thermaltake Power Supply Series (Optional)
Tt RGB Plus Ecosystem
3.0
3.1
3.2
3.3
3.4
16
16
16
22
23
Specification
Side Panels Disassembly
Power Supply Unit (PSU) Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
PCI Card Installation
Liquid Cooling Installation
Window Panel Installation
Chassis Installation -Vertical
Chassis Installation - Horizontal
Chassis Installation Wall-mounting
Mid tower
SPCC
USB 3.0 x 2, USB 2.0 x 2, HD Audio x 1
Left Side:
1 x 360mm , 1 x 420mm
CPU cooler height limitation: 180mm
VGA length limitation: 280mm (With Reservoir & Radiator)
450mm (Without Reservoir & Radiator)
PSU length limitation: 200mm
Side Panel
Motherboards
5 mm Tempered Glass x 1
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX)
Case Type
Dimension(H*W*D)
Expansion Slots
512 x 333 x 470 mm (20.2 x 13.1 x 18.5 inch)
8
Material
I/O Port
Radiator Support
Clearance
Drive Bays
- Accessible
- Hidden
2 x 3.5" or 3 x 2.5" (Outside the chassis)
2 x 3.5’’ or 2.5’’ (Inside the chassis)
Fan Support Left Side:
3 x 120mm, 3 x 140mm
1
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm
Accessory
13
4
Figure
Figure
Parts Name
Parts Name
Cable Tie
Buzzer
Rubber Feet
Screw＃6-32 x 6mm
Screw＃6-32 x 10mm
Screw＃6-32 x 5mm
Stand-off＃6-32 x 6mm
Rubber 18 x 1.5 mm
HDD Rubber
Nut Setter
Rubber 18 x 7 mm
Q'ty
Q'ty
1
4
17
1
1
4
12
1
10
1
4
8
Used for
Used for
Cable Management
Motherboard Alarm
Motherboard
Side Panel
Motherboard
2.5” HDD
2.5” HDD
2.5” HDD/SSD
3.5” HDD
Rubber Feet, Pump Bracket
Horizontal Usage
Stand-off
Side Panel
Screw M3 x 5mm
Screw M3 x 5mm
Screw M3 x 8mm
8
4
PSU, PSU Bracket,
VGA Module
Core P3
EVA VGA Module Stand-off Pole
TG part list
Curved Tempered Glass Side Panel
23
Note:

Warning and Notice
<180 mm
<280 mm
Warning!!
CPU Cooler Height Limitation:
Please ensure that your CPU cooler does NOT exceed 180mm (7.1 inches) height.
VGA (Add-on card) Length Limitation:
Please ensure that your VGA (Add-on card) does NOT exceed 280mm (11 inches) length.
Warnung!!
CPU-Kühler Höhenbeschränkung:
Bitte stellen Sie sicher, dass Ihr CPU-Kühler 180 mm (7,1 Zoll) Höhe nicht überschreitet.
VGA (Add-on-Karte) Längenbeschränkung:
Bitte stellen Sie sicher, dass Ihre VGA (Add-on-Karte) 280 mm (11 Zoll) Länge nicht
überschreitet.
Avertissement !
Limite de hauteur du ventilateur de CPU :
Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 180 mm.
Limite de longueur de la carte (complémentaire) VGA :
Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 280 mm
Precaución
Limitación de altura del refrigerador de CPU:
Asegúrese de que la altura de su refrigerador de CPU no excede los 180 mm (7,1 pulgadas).
Limitación de longitud de la tarjeta de vídeo (adicional):
Asegúrese de que la longitud de su tarjeta de vídeo (adicional) no excede los 280 mm (11
pulgadas).
Attenzione!
Limitazione altezza dissipatore CPU:
Assicurarsi che l’altezza del dissipatore CPU NON superi 180 mm (7,1 pollici).
Limitazione lunghezza VGA (scheda aggiuntiva):
Assicurarsi che la lunghezza del VGA (scheda aggiuntiva) NON superi 280 mm (11 pollici).
Atenção!!
Limite de altura para o dissipador do CPU:
O limite de altura para o dissipador do CPU é 180 mm (7,1 polegadas).
CPU 冷卻器的高度限制：
請確保 CPU 冷卻器的高度不超過 180 mm (7.1 英吋)。
VGA (附加介面卡) 的長度限制：
請確保 VGA (附加介面卡) 的長度不超過 280 mm (11 英吋)。
CPU 散热器高度限制：
请确保 CPU 散热器的高度不超过 180 mm（7.1 英寸）。
VGA（附加卡）长度限制：
请确保 VGA（附加卡）的长度不超过 280 mm（11 英寸）。
CPUクーラーの高さ制限:
CPUクーラーの高さが180mmを超えていないことを確認してください。
VGA（アドオンカード）の長さ制限:
VGA（アドオンカード）の長さが280mmを超えていないことを確認してください。
Ограничение по высоте охладителя ЦП
Убедитесь, что высота охладителя ЦП (центрального процессора) НЕ превышает 180 м
(7,1 дюйма).
Ограничение по длине видеокарты VGA (плата расширения)
Убедитесь, что длина видеокарты VGA (плата расширения) НЕ превышает 280 мм
(11 дюйма).
CPU Soğutucu Yükseklik Sınırlaması:
Lütfen CPU soğutucunuzun yüksekliğinin 180mm’yi (7,1 inç) GEÇMEDİĞİNDEN emin olun.
VGA (Eklenti kartı) Uzunluk Sınırlaması:
Lütfen VGA’nızın (Eklenti kartı) uzunluğunun 280mm’yi (11 inç) GEÇMEDİĞİNDEN emin
olun.
Limite de comprimento para VGA (placa gráfica):
O limite de comprimento para VGA (placa gráfica) é 280 mm (11 polegadas).
警告！！
警告！！
警告
Внимание!
Uyarı!!
คำเตือน!!
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU:
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU คือ 180 มม. (7.1 นิ้ว)
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล):
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล) คือ 280 มม. (11 นิ้ว)
45
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Side Panels Disassembly
English /
Remove the screws on the back of the chassis,
and open the side panel
Deutsch /
Entfernen Sie die Schrauben auf der Rückseite
des Gehäuses und öffnen Sie das Seitenteil
Français /
Enlevez les vis à l’arrière du châssis et ouvrez le
panneau latéral
Español /
Extraiga los tornillos de la parte posterior de la
caja y abra el panel lateral
Italiano /
Rimuovere le viti sulla parte posteriore dello
chassis e aprire il pannello laterale
Português/
Remova os parafusos na parte de trás da caixa e
abra o painel lateral
繁體中文 /
移除機殼後方螺絲，將側窗打開
日本語 /
シャーシ背面のねじを取り外し、サイドパネ
ルを開きます
Русский /
Открутите винты на задней стенке корпуса
и откройте боковую панель
简体中文 /
卸除机壳后方螺丝，将侧窗打开
Türkçe /
Kasanın arkasındaki vidaları çıkarın ve yan
paneli açın
ภาษาไทย /
ถอดสกรูที่ด้านหลังของแชสซีส์
แล้วเปิดแผงด้านข้าง
English /
Deutsch /
Français /
1. Placez l’alimentation dans la position appropriée.
2. Ajustez le pont de support de l’alimentation dans
la position appropriée et fixez l’alimentation à
l’aide des vis.
1. Place the PSU in proper location.
2. Adjust the PSU supporting bridge to the proper
location and secure the PSU with screws.
1. Platzieren Sie das Netzteil in der richtigen
Position.
2. Richten Sie die Stützbrücke für das Netzteil
entsprechend aus und sichern Sie das Netzteil
mit Schrauben.
Power Supply Unit (PSU) Installation
Español /
1. Instale la PSU en la ubicación correcta.
2. Ajuste el puente de soporte de la PSU en la
ubicación adecuada y asegúrela con tornillos.
Italiano /
繁體中文 /
简体中文 /
日本語 /
Русский /
1. Установите блок питания в надлежащее место.
2. Надлежащим образом установите
поддерживающий мост блока питания и закреп
ите блок питания винтами.
Türkçe /
1. Posizionare la PSU in modo corretto.
2. Regolare il ponticello di supporto della PSU nella
posizione corretta e fissare la PSU con delle viti.
Português/
1. Coloque o PSU na sua devida posição.
2. Ajuste a ponte de suporte do PSU para a devida
posição e fixe o PSU com parafusos.
1. 將電源供應器放在正確的位置
2. 將電源供應器支撐架調整到適當的位置，然後用螺絲
固定電源供應器。
1. 将电源供应器放在正确的位置
2. 将电源供应器支撑架调整到适当的位置，然后用螺丝
固定电源供应器。
1. PSUを適切なロケーションに取り付けます。
2. PSU支持ブリッジを適切なロケーションに合うよう
に調整し、ねじでPSUを締め付けます。
1. PSU’yu, uygun konuma yerleştirin.
2. PSU destek köprüsünü uygun konuma ayarlayın ve
PSU’yu vidalarla sabitleyin.
ภาษาไทย /
1. วาง PSU ในตำแหน่งที่เหมาะสม
2. ขยับบริดจ์ที่รองรับ PSU ให้อยู่ในตำแหน่งที่เหมาะสม
แล้วขันสกรูยึด PSU ให้แน่น
Type A
Type B
Compatible With ATX Motherboard
Compatible With ITX Motherboard
ITX
ATX
67
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Motherboard Installation
English /
1.Lay down the chassis.
2.Install the motherboard in proper location and
secure it with screws.
Deutsch /
1.Legen Sie das Gehäuse auf die Seite.
2.Installieren Sie die Hauptplatine in ihrer
vorgesehenen Position und sichern Sie sie mit
Schrauben.
Français /
1.Posez à plat le châssis.
2.Installez la carte mère dans l'endroit approprié et
sécurisez-la avec des vis.
Español /
1. Tumbe el chasis.
2. Instale la placa madre en la ubicación adecuada
y asegúrela con tornillos.
Italiano /
1.Poggiare lo chassis.
2.Installare la scheda madre nella posizione
appropriata e fissarla con le viti.
Português/
1. Deixe a caixa.
2. Instale a motherboard no local adequado e
aparafuse.
繁體中文 /
1. 將機殼平放。
2. 將主機板放置在合適的位置並用零件包中之螺
絲固定。
日本語 /
1.シャーシを下に置きます。
2.マザーボードを適切な場所に取り付け、ねじで
固定します。
Русский /
1. Раскройте системный блок.
2. Установите материнскую плату в
надлежащее место и закрепите ее винтами.
简体中文 /
1. 放平机箱。
2. 在合适的位置安装主板并以螺丝安全固定。
Türkçe /
1.Kasayı yan yatırın.
2.Ana kartı uygun konuma takın ve vidalarla
sabitleyin.
ภาษาไทย /
1.วางแชสซีส์นอนลง
2.ติดตั้งเมนบอร์ดในตำแหน่งที่เหมาะสม
แล้วขันสกรูยึดให้แน่น
3.5" & 2.5" HDD Installation
Type A
For 3.5" HDD: Secure 3.5" HDD
from both side of the HDD tray
by locking clips.
For 2.5" HDD: Secure 2.5" HDD
from the bottom of the HDD by
screws.
Locking clips
Remove this locking clip
Exterior (3.5”HDD) Exterior (2.5”HDD)
2.5” HDD
3.5” HDD
89
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Italiano /
1. Estrarre il vano HDD.
2. Posizionare il disco fisso da 2,5” o 3,5” nel
vano e fissarlo con le viti.
3. Fare scorrere l’HDD indietro verso la struttura
a gabbia HDD.
Português /
1. Puxe a bandeja do disco rígido para fora.
2. Coloque o disco rígido de 2,5” ou 3,5” na
bandeja e fixe com parafusos.
3. Deslize a bandeja do disco rígido de volta para
a caixa do disco rígido.
繁體中文 /
1. 將硬碟托盤取出
2. 將2.5”或3.5”硬碟放置在硬碟托盤上，用螺絲固
定硬碟
3. 將硬碟托盤放回硬碟磁架中
简体中文 /
1. 将硬盘托盘取出
2. 将2.5”或3.5”硬盘放置在硬盘托盘上，
用螺丝固定硬盘
3. 将硬盘托盘放回硬盘磁架中
English /
1. Pull the HDD tray out. 日本語 /
2. Place the 2.5” or 3.5” hard drive on the tray 1.HDDトレイを引き出して外します。
and secure it with screws. 2.２.5インチHDD、SSD もしくは ３.5インチ
3. Slide the HDD tray back to the HDD cage. HDDドライブをトレイにネジで固定します。
3. HDDトレイをHDDケージに戻します。
Deutsch /
1. Ziehen Sie den HD-Schacht heraus. Русский /
2. Montieren Sie die 2,5 oder 3,5 Zoll Festplatte 1. Вытяните лоток для жестких дисков.
im Schacht und sichern Sie sie mit Schrauben. 2. Установите 2,5- или 3,5-дюймовый жесткий
3. Schieben Sie den Schacht wieder in den диск в лоток и закрепите его винтами.
Festplattenkäfig. 3. Установите лоток для жестких дисков
обратно в каркас.
Français /
1. Enlevez le boîtier du disque dur. Türkçe /
2. Placez le disque dur de 2,5” ou de 3,5” dans le 1. HDD tepsisini dışarı çekin.
boîtier et fixez-le avec des vis. 2. 2,5” veya 3,5” sabit disk sürücüsünü tepsinin
3. Refaites glisser le boîtier du disque dur dans üzerine yerleştirin ve vidalarla sabitleyin.
la cage de disques durs. 3. HDD tepsisini HDD kafesine geri yerleştirin.
Español /
ภาษาไทย /
1. Extraiga la bandeja del disco duro. 1. ดึงถาด HDD ออกมา
2. Coloque el disco duro de 2’5 ó 3'5” en la 2. วางฮาร์ดไดร์ฟขนาด 2.5” หรือ 3.5”
bandeja y fíjelo con los tornillos. ลงบนถาดแล้วขันสกรูยึดให้แน่น
3. Vuelva a meter la bandeja del disco duro en su 3. เลื่อนถาด HDD กลับเข้าในโครง HDD
hueco.
PCI Card Installation
Type A Direct installing to Motherboard
Install PCI bracket
by screws
Install PCI bracket
by screws
1
1
2
2
Type B Interior
ITX
ATX
10 11
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Type B Extend installing to Motherboard
Install Riser Cable
by screws
1
2
Liquid Cooling Installation
280mm
360mm
420mm
Left
Left Side:
3 x 140mm
3 x 120mm
2 x 140mm
1
2
12 13
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm

Window Panel Installation
Chassis Installation -Vertical
Chassis Installation - Horizontal
Chassis Installation Wall-mounting
Horizontal Usage
Fix foot-stand by screws
Screw Hole Dimension: M6 x 1 pitch
(Bracket is not included)
Wall-mounting Usage
Wall-Mount Dimensions
Unit: mm
200
100
100
75
75
Vertical Usage
Fix foot-stand by screws
Way 1
Way 2
14 15
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 G 4 - 0 0 M 1 W N - 0 5 C o re P 3 T G Cu r ve d 說明書 1 8 / 0 8 / 1 3 A
產品名稱 印刷 項目 發稿 日期 版本
騎馬釘2 8 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 CHECK DESIGN
Dora
(18/08/13)
Averson
(18/08/13)
刀模線
125 mm
176 mm
