Contents
Chapter 1. Product Introduction
Chapter 2. Installation Guide
Chapter 3. Leads Installation Guide
1.1 Specification 02
02
03
04
05
06
08
09
10-14
10-14
10-14
15
2.1 Side Panel Disassembly
2.2 Motherboard Installation
2.3 5.25” Device Installation
2.4 HDD Device Installation
2.5 PCI Slot Installation
3.1
3.2
3.3
Case LED connection
USB 3.0 connection
Audio connection
1.2 Accessory
1.3 Warning and Notice

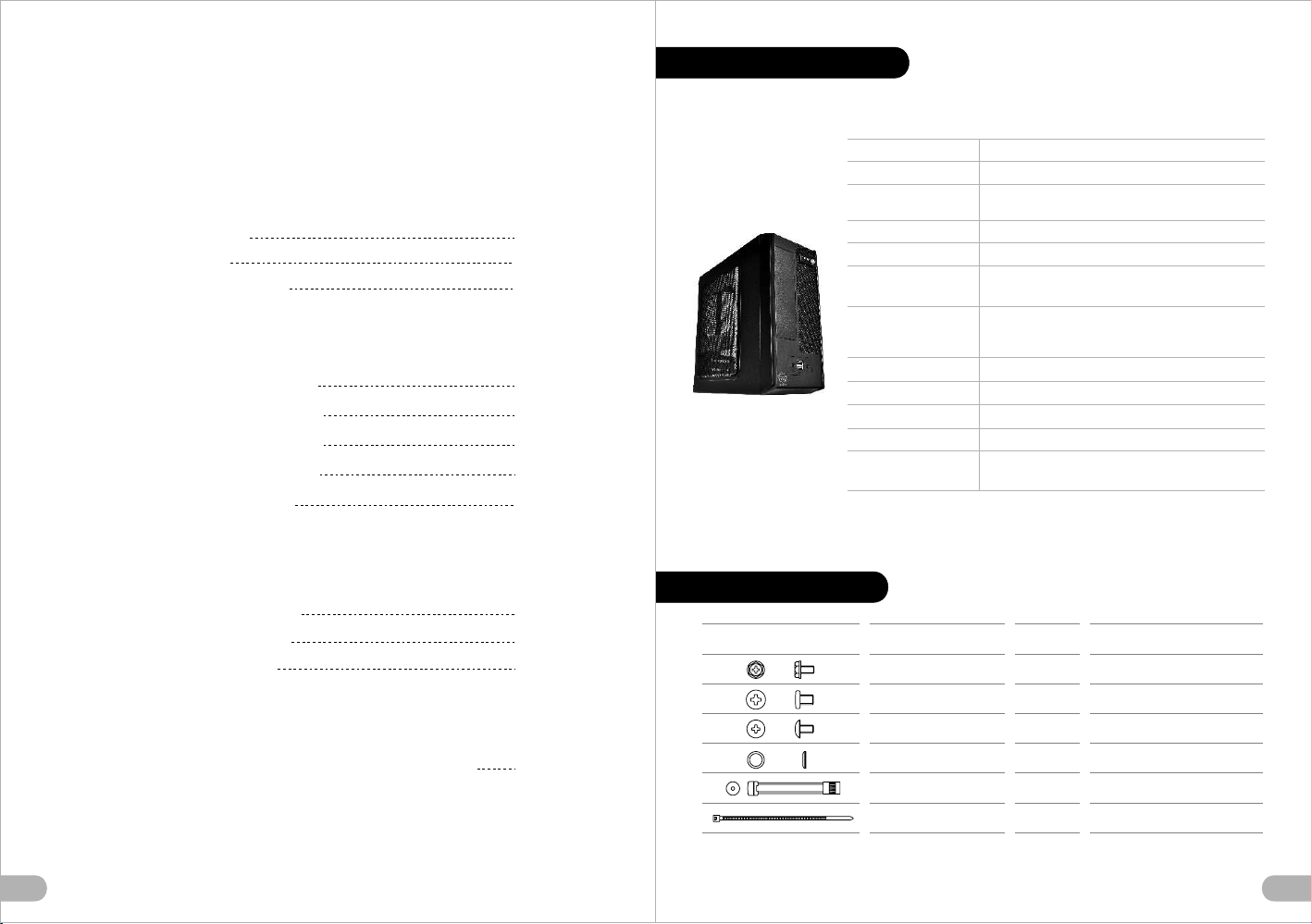

Specification
Accessory
Figure Parts Name Q'ty Used for
Case Type
Chassis Dimension
(H*W*D)
264 x 119 x 261 mm
(10.4 x 4.7 x 10.3 inch)
Net Weight 2.8 kg/6.2lb
Material SECC
Cooling System
Drive Bays
-Accessible
Expansion Slots 2
Motherboards Mini-ITX form factor
I/O Ports
PSU
Top (exhaust) :
80 x 80 x 15 mm Turbo fan (2100rpm,23dBA)
USB 3.0 x 2, HD Audio x 1
Built in 180W PSU and Active PFC
1 x 5.25’’
1 x 3.5’’ & 2.5’’
M3*5mm
Foot Pad
4
4
4
1
---
ODD & 2.5" HDD
3.5" HDD
- Hidden
CPU cooler height limitation: 45mm
VGA length limitation: 172mm
Other
Mini Case
Model SD101 Series
Cable Tie
Buzzer
Settle Cable
Motherboard Alarm
3
#6-32*6mm
#6-32*4.5mm
4Motherboard
Thermaltake Power Supply Series (Optional)
Chapter 4. Other
4.1
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
1 2

English /
1. Loosen the screws with a screwdriver.
2. Slide the outer cover off according to
the direction of the arrow.
Deutsch /
1. Lösen Sie die Schrauben mit einem
Schraubendreher.
2. Schieben Sie die äußere Abdeckung in
Richtung des Pfeils herunter.
Français /
1. Desserrez les vis à l’aide d’un tournevis.
2. Retirez le couvercle extérieur en le
faisant glisser dans la direction indiquée
par la flèche.
Español /
1. Afloje los tornillos con un destornillador.
2. Extraiga la cubierta exterior en la
dirección de la flecha.
Italiano /
1. Allentare le viti con un cacciavite.
2. Far scorrere il coperchio esterno in
direzione della freccia.
繁體中文 /
1. 用螺絲起子將螺絲取下.
2. 依箭頭指示方向將外蓋移出.
日本語 /
1. ドライバーでねじを緩めます。
2. 矢印の方法に従い、外側のカバー
を滑らせながら外します。
Русский /
1. Ослабьте винты отверткой.
2. Выдвиньте наружную крышку в
направлении, указанном стрелкой.
简体中文 /
1. 用螺丝起子将螺丝取下.
2. 依箭头指示方向将外盖移出.
Türkçe /
1. Vidaları, bir tornavida ile gevşetin.
2. Dış kapağı ok yönünde dışarı kaydırın.
Side Panel Disassembly
Warning and Notice
警告！！
Warning!! CPU 冷卻器的高度限制：
CPU Cooler Height Limitation:
請確保 CPU 冷卻器的高度不超過 45 mm (1.77
Please ensure that your CPU cooler does NOT
英吋)。
exceed 45mm (1.77 inches) height.
VGA (附加介面卡) 的長度限制：
VGA (Add-on card) Length Limitation:
請確保 VGA (附加介面卡) 的長度不超過 172
Please ensure that your VGA (Add-on card)
mm (6.77 英吋)。
does NOT exceed 172mm (6.77 inches)
length. 警告！！
CPU 散热器高度限制：
Warnung!! 请确保 CPU 散热器的高度不超过 45 mm（1.77
CPU-Kuhler Hohenbeschrankung: 英寸）。
Bitte stellen Sie sicher, dass Ihr CPU-Kuhler VGA（附加卡）长度限制：
45 mm (1.77 Zoll) Hohe nicht uberschreitet. 请确保 VGA（附加卡）的长度不超过 172 mm
VGA (Add-on-Karte) Langenbeschrankung: （6.77 英寸）
Bitte stellen Sie sicher, dass Ihre VGA (Add-
on-Karte) 172 mm (6.77 Zoll) Lange nicht 警告！！
uberschreitet. CPUクーラーの高さ制限:
CPUクーラーの高さが45mmを超えていないこ
Avertissement !! とを確認してください。
Limite de hauteur du ventilateur de CPU : VGA（アドオンカード）の長さ制限:
Verifiez que la hauteur du ventilateur de CPU VGA（アドオンカード）の長さが172mmを超え
ne depasse pas 45 mm. ていないことを確認してください
Limite de longueur de la carte
(complementaire) VGA : Внимание!!
Verifiez que la longueur de votre carte Ограничение по высоте охладителя ЦП
(complementaire) VGA ne depasse pas 172 Убедитесь, что высота охладителя ЦП (цен
mm трального процессора) НЕ превышает 45 м
м
Precaucion!! (1.77 дюйма).
Limitacion de altura del refrigerador de CPU: Ограничение по длине видеокарты VGA (пл
Asegurese de que la altura de su refrigerador ата расширения)
de CPU no excede los 45 mm (1.77 pulgadas). Убедитесь, что длина видеокарты VGA (пла
Limitacion de longitud de la tarjeta de video та расширения) НЕ превышает 172 мм (6.77
(adicional): дюйма).
Asegurese de que la longitud de su tarjeta de
video (adicional) no excede los 172 mm (6.77 Uyarı!!
pulgadas). CPU Soğutucu Yükseklik Sınırlaması:
Lütfen CPU soğutucunuzun yüksekliğinin
Attenzione!! 45mm’yi (1.77 inç) GEÇMEDİĞİNDEN emin
Limitazione altezza dissipatore CPU: olun.
Assicurarsi che l’altezza del dissipatore CPU VGA (Eklenti kartı) Uzunluk Sınırlaması:
NON superi 45 mm (1.77 pollici). Lütfen VGA’nızın (Eklenti kartı) uzunluğunun
Limitazione lunghezza VGA (scheda 172mm’yi (6.77 inç) GEÇMEDİĞİNDEN
aggiuntiva): emin olun.
Assicurarsi che la lunghezza del VGA (scheda
aggiuntiva) NON superi 172 mm (6.77 pollici).
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
3 4

5.25” Device Installation
English /
1. Detach the front panel after pushing
and releasing the four hook clips at
the back of the front panel.
2. Remove the 5.25” bracket from the
front panel.
Deutsch /
1. Entfernen Sie die Vorderseite,
nachdem Sie die vier Halte-Clips auf
der Rückseite der Vorderseitentafel
gedrückt und gelöst haben.
2. Entfernen Sie die 5,25 Zoll Klammer
von der Vorderseitentafel.
Français /
1. Détachez la façade après avoir
poussé et libéré les quatre crochets
situés sur l’arrière de la façade.
2. Retirez le support 5,25 pouces de
la façade.
Español /
1. Retire el panel frontal tras presionar y
liberar los cuatro sujetadores de
gancho situados en la parte posterior
del panel frontal.
2. Retire el soporte de 5,25” del
panel frontal.
Italiano /
1. Staccare il pannello anteriore dopo
aver premuto e rilasciato le quattro
clip cpn gancio nella parte posteriore
del pannello anteriore.
2. Rimuovere il supporto da 5,25” dal
pannello anteriore.
Türkçe /
1. Ön panelin arkasındaki dört kanca
kelepçesini itip serbest bıraktıktan
sonra ön paneli sökün.
2. 5.25” desteğini ön panelden çıkarın.
繁體中文 /
1. 將面版後方的四個卡勾壓住鬆開後取下.
2. 移除面版5.25”檔版.
简体中文 /
1. 将面版后方的四个卡勾压住松开后取下.
2. 移除面版5.25”檔版.
日本語 /
1. 正面パネルの後部で4つのフッククリッ
プを押して解放した後に、正面パネル
を取り外します。
2. 正面パネルから5.25”ブラケットを取り
外します。
Русский /
1. Снимите переднюю панель, нажав и
отпустив четыре зажима крючков на
задней части передней панели.
2. Извлеките кронштейн 5,25-дюймовы
х устройств из передней панели.
Motherboard Installation
English /
Install the motherboard onto the enclosure
and tighten the screws.
Deutsch /
Installieren Sie die Hauptplatine im Gehäuse
und ziehen Sie die Schrauben fest.
Français /
Installez la carte mère dans le boîtier puis
resserrez les vis.
Español /
Instale la placa base en la caja y apriete
los tornillos.
Italiano /
Installare la scheda madre in posizione e
fissare le viti.
繁體中文 /
依照主機板上的孔位將主機板安裝在機殼
上並鎖上螺絲.
日本語 /
マザーボードを筐体に取り付け、ねじを
締め付けます。
Русский /
Установите материнскую плату в
корпус и затяните винты.
简体中文 /
依照主机板上的孔位将主机板安装在机壳
上并锁上螺丝.
Türkçe /
Ana kartı kasanın üzerine takın ve
vidaları sıkın.
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
5 6

English /
3. Insert the 5.25” device and tighten it
with the screws.
4. Install the front panel back onto the
enclosure.
Deutsch /
3. Führen Sie die 5,25 Zoll Einheit ein und
befestigen Sie sie mit den Schrauben.
4. Installieren Sie die Vorderseitentafel
am Gehäuse.
Français /
3. Insérez le périphérique 5,25 pouces
puis fixez-le à l’aide des vis.
4. Replacez la façade sur le boîtier.
Español /
3. Inserte el dispositivo de 5,25” y apriételo
con los tornillos.
4. Vuelva a instalar el panel frontal en
la caja.
Italiano /
3. Inserire il dispositivo da 5,25” e fissarlo
con le viti.
4. Installare il pannello anteriore in posizione.
繁體中文 /
3. 插入5.25”裝置並用螺絲鎖上.
4. 蓋回主機面版.
日本語 /
3. 5.25”デバイスを挿入し、ねじで締め付
けます。
4. 正面パネルを筐体に取り付けます。
Русский /
3. Установите 5,25-дюймовое устройство
и зафиксируйте его винтами.
4. Установите переднюю панель
обратно на корпус.
简体中文 /
3. 插入5.25”装置并用螺丝锁上.
4. 盖回主机面版.
Türkçe /
3. 5.25” aygıtını yerleştirin ve vidalarla
sabitleyin.
4. Ön paneli kasaya geri takın.
HDD Device Installation
2
3
English /
1. Loosen the screws with a screwdriver.
2. Place the 2.5” or 3.5” hard drive on the tray
and secure it with screws.
3. Slide the HDD tray back to the HDD cage.
Deutsch /
1. Lösen Sie die Schrauben mit einem
Schraubendreher.
2. Montieren Sie die 2,5 oder 3,5 Zoll
Festplatte im Schacht und sichern Sie sie mit
Schrauben.
3. Schieben Sie den Schacht wieder in den
Festplattenkäfig.
Français /
1. Desserrez les vis à l’aide d’un tournevis.
2. Placez le disque dur de 2,5” ou de 3,5” dans
le boîtier et fixez-le avec des vis.
3. Refaites glisser le boîtier du disque dur dans
la cage de disques durs.
Español /
1. Afloje los tornillos con un destornillador.
2. Coloque el disco duro de 2’5 ó 3'5” en la
bandeja y fíjelo con los tornillos.
3. Vuelva a meter la bandeja del disco duro en
su hueco.
Italiano /
1. Allentare le viti con un cacciavite.
2. Posizionare il disco fisso da 2,5” o 3,5” nel
vano e fissarlo con le viti.
3. Fare scorrere l’HDD indietro verso la
struttura a gabbia HDD.
繁體中文 /
1. 用螺絲起子將螺絲取下.
2. 將2.5”或3.5”硬碟放置在硬碟托盤上，用螺絲
固定硬碟
3. 將硬碟托盤放回硬碟磁架中
简体中文 /
1. 用螺丝起子将螺丝取下.
2. 将2.5”或3.5”硬盘放置在硬盘托盘上，
用螺丝固定硬盘
3. 将硬盘托盘放回硬盘磁架中
日本語 /
1. ドライバーでねじを緩めます。
2.２.5インチHDD、SSD もしくは ３.5インチ
HDDドライブをトレイにネジで固定します。
3. HDDトレイをHDDケージに戻します。
Русский /
1. Ослабьте винты отверткой.
2. Установите 2,5- или 3,5-дюймовый жестки
й
диск в лоток и закрепите его винтами.
3. Установите лоток для жестких дисков
обратно в каркас.
Türkçe /
1. Vidaları, bir tornavida ile gevşetin.
2. 2,5” veya 3,5” sabit disk sürücüsünü tepsinin
üzerine yerleştirin ve vidalarla sabitleyin.
3. HDD tepsisini HDD kafesine geri yerleştirin.
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
1
7 8

PCI Slot Installation
English /
1.Unscrew the screws and remove the PCI
stops.
2.Insert the PCI device into the PCI slot.
3.Screw the device to finish the installation.
Deutsch /
1. Lösen Sie die Schrauben und entfernen
Sie die PCI-Stopper.
2. Stecken Sie die PCI-Karte in den PCI-
Steckplatz.
3. Befestigen Sie die Einheit, um die
Installation zu beenden.
Français /
1. Dévissez les vis et retirez les butoirs PCI.
2. Insérez le périphérique PCI dans le
slot PCI.
3. Vissez le périphérique pour terminer
l’installation.
Español /
1. Desatornille los tornillos y extraiga los
topes del PCI.
2. Inserte el dispositivo PCI en la ranura
para el PCI.
3. Atornille el dispositivo para finalizar
la instalación.
Italiano /
1. Svitare le viti e rimuovere i fermi PCI.
2. Inserire il dispositivo PCI
nell’apposito slot.
3. Per terminare l’installazione, avvitare
il dispositivo.
繁體中文 /
1.鬆開螺絲取下PCI檔片.
2.插入PCI裝置於PCI插槽中.
3.鎖上螺絲完成安裝.
日本語 /
1. ねじを外し、PCIスロットを取り外
します.
2. PCIデバイスをPCIスロットに差し込
みます.
3. デバイスをねじで締め付け取り付け
を完了します.
Русский /
1. Открутите винты и снимите
ограничители PCI.
2. Вставьте устройство PCI в его
разъем.
3. Закрепите устройство винтом,
чтобы завершить установку.
简体中文 /
1. 松开螺丝取下PCI檔片.
2. 插入PCI装置于PCI插槽中.
3. 锁上螺丝完成安装.
Türkçe /
1. Vidaları gevşetin ve PCI tamponlarını
çıkartın.
2. PCI cihazını, PCI yuvasının içine
yerleştirin.
3. Takma işlemini tamamlamak için
cihazı sıkıştırın.
Leads Installation Guide
Leads Installation Guide
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your user
manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB 3.0 connection /
1. Make sure your motherboard supports internal USB 3.0 connection.
2. Connect the USB 3.0 cable to the available USB 3.0 port on your computer.
Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC’97 or HD Audio(Azalia),(be aware of that your audio supports AC’97 or HD
Audio (Azalia)) or it will damage your device(s).
Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB 3.0 Anschluss /
1. Stellen Sie sicher, dass Ihre Hauptplatine den internen USB 3.0 Anschluss unterstützt.
2. Verbinden Sie das USB 3.0 Kabel mit dem USB 3.0 Port auf Ihrem Computer.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC’97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC’97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen schwere
Schäden an Ihrem(n) Gerät(en)!!!
AUDIO AC'97 Function
GROUND
L-RET
R-RET
NC
BROWN
RED
MIC IN
MIC POWER
KEY
BLUE
NC
BLUE
L-OUT
YELLOW
R-OUT
BLACK
YELLOW
PRESENCE#
BLACK
SENSE1_RETURN
AUD GND
SENSE2_RETURN
YELLOW
BROWN
RED
PORT1 R
PORT2 R
PORT1 L
BLUE
PORT2 L
SENSE_SEND KEY
PURPLE
GREEN
ORANGE
BLACK
AUDIO AZALIA Function
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
9 10

Guide d'installation des fils
Connexion des voyants du boîtier / Sur la face avant du boîtier, vous trouverez plusieurs voyants et les fils des
boutons. S'il vous plaît consultez le guide d'utilisateur du fabricant de votre carte mère, puis connectez ces fils aux
onnecteurs sur la carte mère.
Connexion USB 3.0 /
1. Vérifiez que votre carte mère prend en charge une connexion USB 3.0 interne.
2. Connectez le câble USB 3.0 au port USB 3.0 disponible sur votre ordinateur.
Connexion Audio / S'il vous plaît référez vous à l'illustration suivante du connecteur audio et au guide de l'utilisateur de
votre carte mère. S'il vous plaît sélectionnez une carte mère supportant AC'97 ou HD Audi (Azalia), (faites attention que
votre audio supporte l'AC'97 ou HD Audio (Azalia)) sinon cela pourrait endommager votre matériel.
Guía de Instalación de Cables
Conexión del LED de la caja / En la parte frontal de la caja, encontrará algunos LED y cables de interruptores. Consulte el
manual del usuario del fabricante de la placa madre, a continuación conecte estos cables al conector de la placa madre.
Conexión USB 3.0 /
1. Asegúrese de que la placa base admite conexión USB 3.0 interna.
2. Conecte el cable USB 3.0 al puerto USB 3.0 disponible en el equipo.
Conexión de Audio / Consulte la siguiente ilustración del conector de Audio y el manual del usuario de la placa madre.
Seleccione la placa madre que utiliza AC’97 o HD Audio (Azalia), (asegúrese de que su audio admite AC’97 o HD Audio (Azalia))
si no, sus dispositivos resultarán dañados.
AUDIO AC'97 Function
GROUND
L-RET
R-RET
NC
BROWN
RED
MIC IN
MIC POWER
KEY
BLUE
NC
BLUE
L-OUT
YELLOW
R-OUT
BLACK
YELLOW
PRESENCE#
BLACK
SENSE1_RETURN
AUD GND
SENSE2_RETURN
YELLOW
BROWN
RED
PORT1 R
PORT2 R
PORT1 L
BLUE
PORT2 L
SENSE_SEND KEY
PURPLE
GREEN
ORANGE
BLACK
AUDIO AZALIA Function
Guida di installazione dei contatti
Connessione del LED del case / Nella parte anteriore del case, sono presenti alcuni contatti per interruttori e LED.
Consultare il manuale utente del produttore della scheda madre, quindi connettere i contatti alla parte superiore del
pannello sulla scheda madre.
Connessione USB 3.0 /
1. Accertarsi che la scheda madre supporti la connessione USB 3.0 interna.
2. Collegare il cavo USB 3.0 alla porta USB 3.0 disponibile sul computer.
Connessione Audio / Fare riferimento all’illustrazione riportata di seguito del connettore Audio e al manuale utente per
la scheda madre.Selezionare la scheda madre relativa a AC’97 o HD Audio (Azalia) e considerare che il supporto audio è
compatibile con AC’97 o HD Audio (Azalia); in caso contrario, le periferiche potrebbero venire danneggiate.
AUDIO AC'97 Function
GROUND
L-RET
R-RET
NC
BROWN
RED
MIC IN
MIC POWER
KEY
BLUE
NC
BLUE
L-OUT
YELLOW
R-OUT
BLACK
YELLOW
PRESENCE#
BLACK
SENSE1_RETURN
AUD GND
SENSE2_RETURN
YELLOW
BROWN
RED
PORT1 R
PORT2 R
PORT1 L
BLUE
PORT2 L
SENSE_SEND KEY
PURPLE
GREEN
ORANGE
BLACK
AUDIO AZALIA Function
線材安裝說明
/ 在機殼前方的面板後面，可以找到一些LED與開關線材（POWER Switch….），請參考主機板使用說明書，
並將機殼上的線材正確地連接到主機板上，這些線材通常都會印有標籤在上面，如果沒有的話，請找出機殼前方面板上線材原
本的位置以知道正確的來源。
USB 3.0 連接 /
1. 請先確認主機板是否支援內接式 USB 3.0傳輸介面。
2. 連接USB 3.0傳輸線至主機板上的USB 3.0連接阜。
音效連接 / 請根據下面的音源接頭圖示與主機板使用手冊來連接音效裝置，請確認主機板上的音效裝置是支援AC' 97音效或是
HD音效(Azalia)，裝置錯誤可能會導致主機板音效裝置的毀損，某些主機板的音效裝置不會與下方的圖示完全相同，請參酌主
機板使用手冊以得到正確的安裝資訊。
機殼LED連接方式
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
11 12

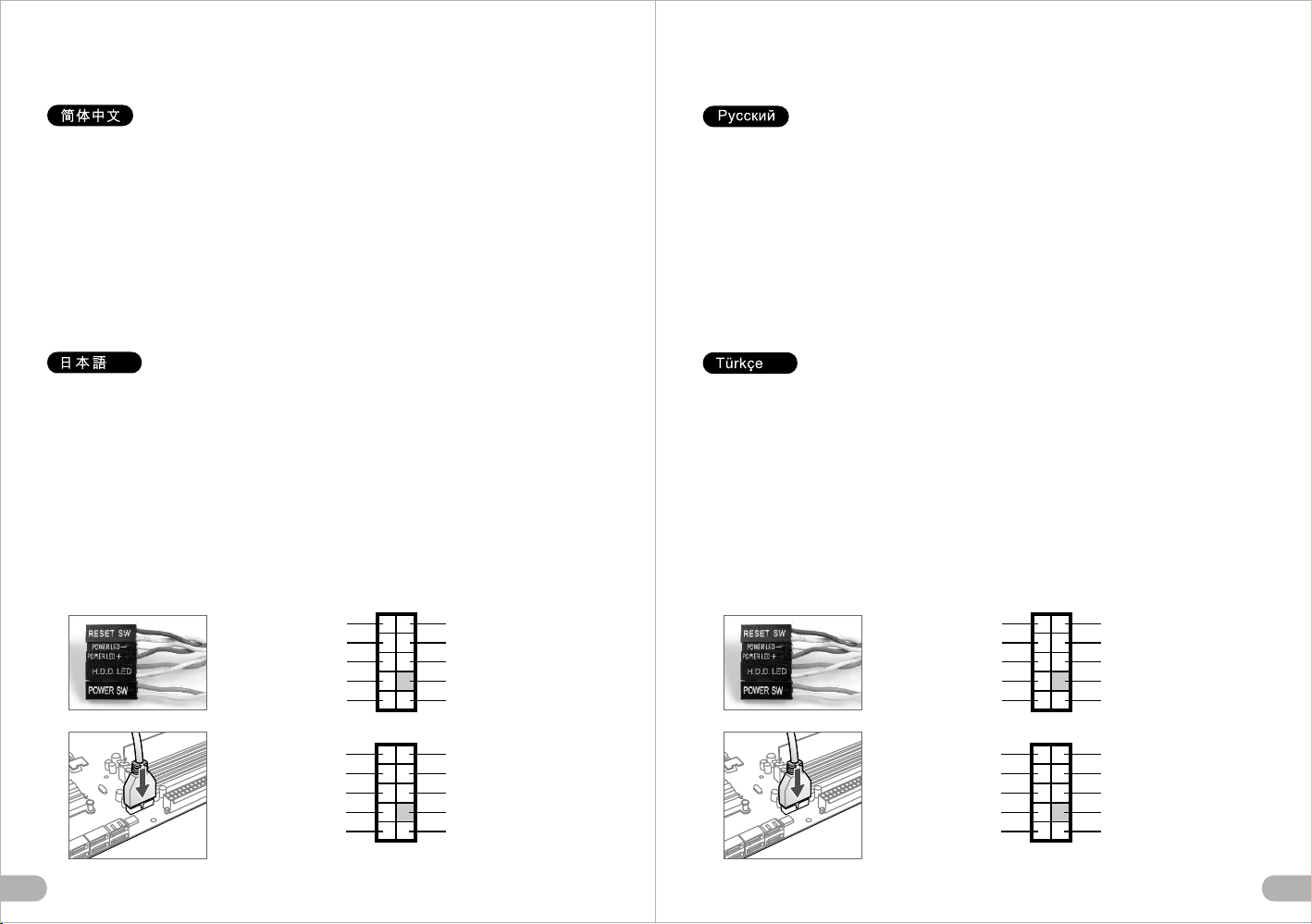

リード線の取り付けガイド
ケース LED の接続
オーディオ接続
リード線の取り付けガイド
/ ケース前面には、LEDとスイッチリード線があります。 マザーボードメーカーのユーザーマニュアル
を参照し、これらのリード線をマザーボードのパネルヘッダに接続してください。
USB 3.0 の接続 /
1. お使いのマザーボードが内蔵USB 3.0接続をサポートしていることを確認してください。
2. USB 3.0ケーブルをコンピュータの空いているUSB 3.0ポートに接続します。
オーディオ接続 / オーディオコネクタの次の図とマザーボードのユーザーマニュアルを参照してください。AC’97または
HDオーディオ(Azalia)を使用するマザーボードを選択してください(オーディオがAC’97またはHDオーディオ(Azalia)をサポ
ートしていることを確認してください)。サポートしていないと、デバイスが損傷します)。
ケース LED の接続
机壳LED连接方式
USB 3.0 连接
音效连接
线材安装说明
/ 在机壳前方的面板后面，可以找到一些LED与开关线材（POWER Switch….），请参考主板使用说明
书，并将机壳上的线材正确地连接到主板上，这些线材通常都会印有标签在上面，如果没有的话，请找出机壳前方面板上线
材原本的位置以知道正确的来源。
USB 3.0 连接 /
1. 请确认主板是否支持内接式 USB 3.0传输接口。
2. 连接USB 3.0传输线至主板上的USB3.0接埠。
音效连接 / 请根据下面的音源接头图示与主板使用手册来连接音效装置，请确认主板上的音效装置是支持AC' 97音效或是
HD音效(Azalia)，装置错误可能会导致主板音效装置的毁损，某些主板的音效装置不会与下方的图标完全相同，请参酌主板
使用手册以得到正确的安装信息。
机壳LED连接方式
Указания по прокладке кабелей
Подключение индикаторов корпуса
Подключение аудиоразъема
Указания по прокладке кабелей
/ В передней части корпуса расположены индикаторы и провода выключателей.
Перед подсоединением этих проводов к монтажной колодке панели на материнской плате изучите руководство пол
ьзователя производителя материнской платы.
Подключение USB 3.0
1. Убедитесь, что материнская плата поддерживает внутреннее подключение по стандарту USB 3.0.
2. Подсоедините кабель USB 3.0 к свободному порту USB 3.0 компьютера.
Подключение аудиоразъема / См. следующую иллюстрацию аудиоразъема и руководство пользователя материнско
й платы. Выберите материнскую плату, в которой используется кодек AC'97 или HD Audio (Azalia) (убедитесь, что зв
уковая плата поддерживает кодек AC'97 или HD Audio (Azalia)). В противном случае можно повредить устройства.
Подключение индикаторов корпуса
/
Ara Kablo Kurulum Kılavuzu
Kasa ışık bağlantısı
Ses Bağlantısı
Ara Kablo Kurulum Kılavuzu
/ Kasanın ön kısmında bazı ışıklar ve anahtar ara kabloları görebilirsiniz. Lütfen anakart üreticinizin
sağladığı kullanım kılavuzuna bakın ve daha sonra, bu ara kabloları, anakart üzerindeki panel bağlantı noktalarına bağlayın.
USB 3.0 Bağlantısı /
1. Ana kartınızın dahili USB 3.0 bağlantısını desteklediğinden emin olun.
2. USB 3.0 kablosunu, bilgisayarınızdaki kullanılabilir USB 3.0 bağlantı noktasına bağlayın.
Ses Bağlantısı / Lütfen aşağıdaki Ses konektörü resmine ve anakartınızın kullanım kılavuzuna bakın. Lütfen AC’97 veya HD
Audio(Azalia) spesifikasyonunu kullanan bir anakart seçin (ses sisteminizin AC’97 veya HD Audio (Azalia) spesifikasyonunu
desteklediğini unutmayın); aksi takdirde, aygıt(lar)ınız zarar görür.
Kasa ışık bağlantısı
AUDIO AC'97 Function
GROUND
L-RET
R-RET
NC
BROWN
RED
MIC IN
MIC POWER
KEY
BLUE
NC
BLUE
L-OUT
YELLOW
R-OUT
BLACK
YELLOW
PRESENCE#
BLACK
SENSE1_RETURN
AUD GND
SENSE2_RETURN
YELLOW
BROWN
RED
PORT1 R
PORT2 R
PORT1 L
BLUE
PORT2 L
SENSE_SEND KEY
PURPLE
GREEN
ORANGE
BLACK
AUDIO AZALIA Function
AUDIO AC'97 Function
GROUND
L-RET
R-RET
NC
BROWN
RED
MIC IN
MIC POWER
KEY
BLUE
NC
BLUE
L-OUT
YELLOW
R-OUT
BLACK
YELLOW
PRESENCE#
BLACK
SENSE1_RETURN
AUD GND
SENSE2_RETURN
YELLOW
BROWN
RED
PORT1 R
PORT2 R
PORT1 L
BLUE
PORT2 L
SENSE_SEND KEY
PURPLE
GREEN
ORANGE
BLACK
AUDIO AZALIA Function
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
13 14

Thermaltake Power Supply Series (Optional)
As today’s technology updates rapidly, consumers are always requesting for higher and higher PC
performance, which also increases loads to power supplies. Therefore, selecting a suitable and reliable
power supply becomes a necessary lesson for all PC users.
Why Choose Thermaltake Power Supply?
Quality From Within
Every power supply units from Thermaltake should pass a very strict quality control before sent to
customers, including BIT(Burn-in-test) for over 8 continuous hour in a 45℃ room to test if a unit can run
normally under usual scene, and Hipot test to ensure the power supply unit can survive and protect both
users and their systems when the voltage volume surges.
Less is more
In order to prevent wasted energy, all of Thermaltake’s products should have at least 80% of
transforming efficiency, and we’re also one of the manufacturers that have the most 80 PLUS
certificates. Because Thermaltake knows how to save for the earth and customers; we know what makes
less to be more.
Being Supportive By All Means
A product with better quality can have longer life and working hours but less pollution. Thermaltake
obeys and respects all environmental clauses in all countries and make sure all of our products are both
user and environmental-friendly. Therefore we show our supports by giving 2 to7-year warranties, which
is not only a quality commitment to the users, but also love to this planet by reducing resources and
wastes.
Thermaltake has several power supply product lines;
please refer to our official website and Facebook Fan Page for more detail information!
Brand official website:
http://www.thermaltake.com/
Global Facebook :
https://www.facebook.com/ThermaltakeInc
Taiwan Facebook
https://www.facebook.com/ThermaltakeTW
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
15 16
Note:

藍色線條為尺寸標示，請勿印刷上去！
產品 料號
V P 1 0 0 0 S e r i e s S D 1 0 1 說明 書 12 /1 0 / 17 A
產品 名稱 印 刷項 目 子件 料號 發 稿日 期 版本
騎馬釘208 0
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
Peipei
刀模線
125 mm
176 mm
17 18
Note:Note:
