DANSK

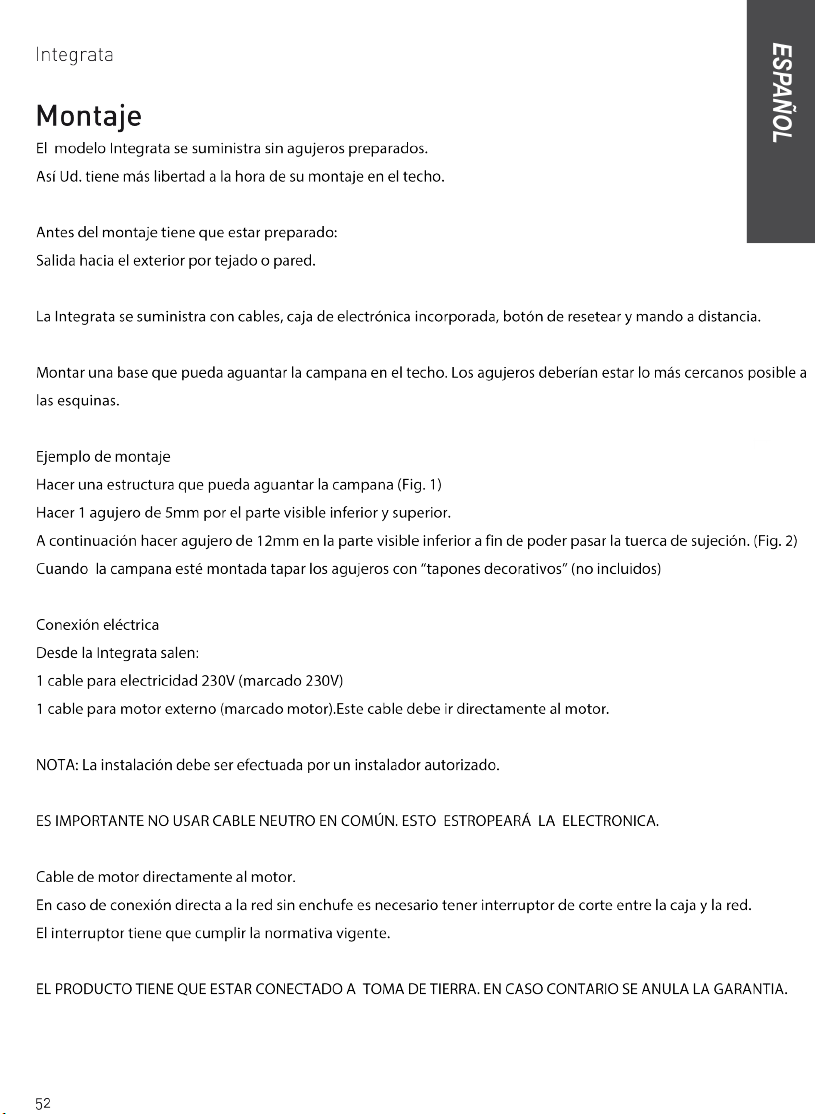

Integrata leveres uden forborede monteringshuller hvilket giver en større frihed
angående montering i loftet.
Før montering skal følgende være foretaget:

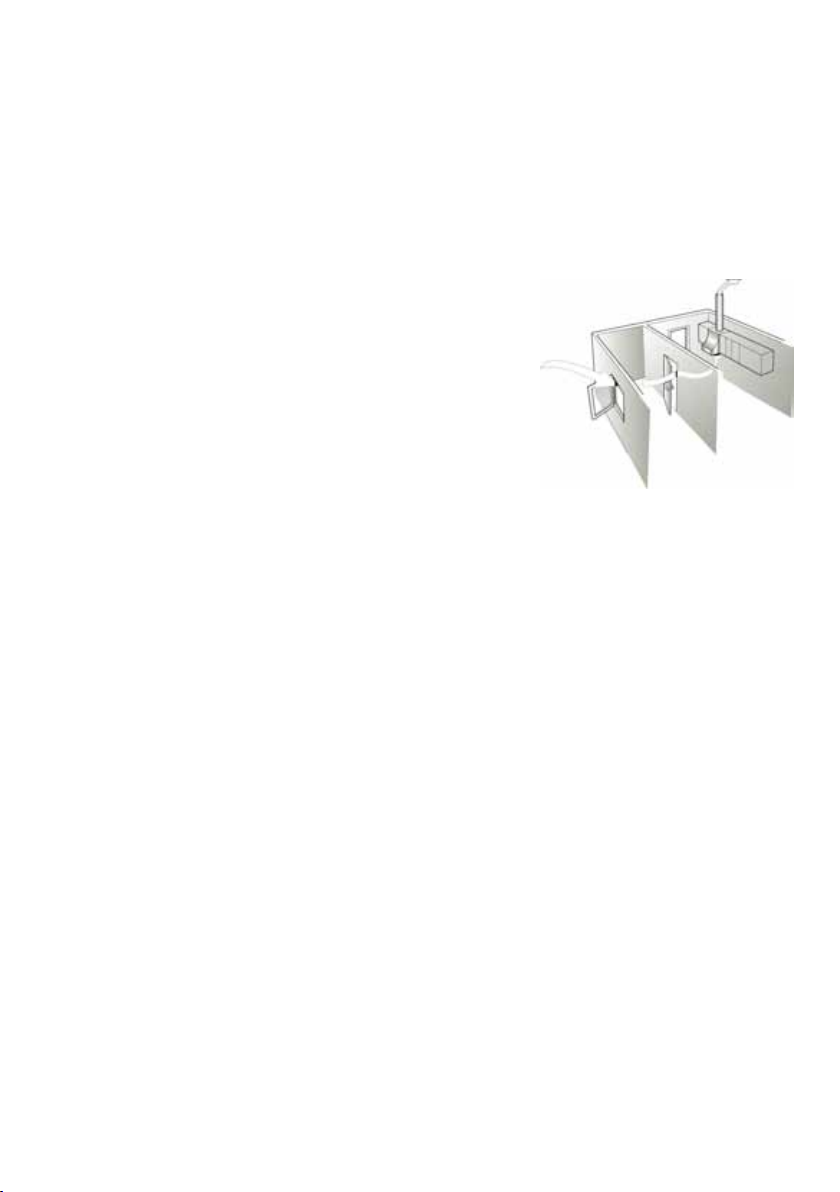

Aftræk til det fri skal være etableret, enten gennem tag eller væg.
Integrata leveres med kabler, indbygget elektronik-boks med reset knap og fjernbetjening.
Loftkassetten skal monteres monteres i loftet og kan monteres i udvendig flange,
i den lodrette side eller i sugekassens bundplade.
Bores der gennem sugekassen bør dette foregå så langt ude i hjørne som muligt.
Monteringseksempel:

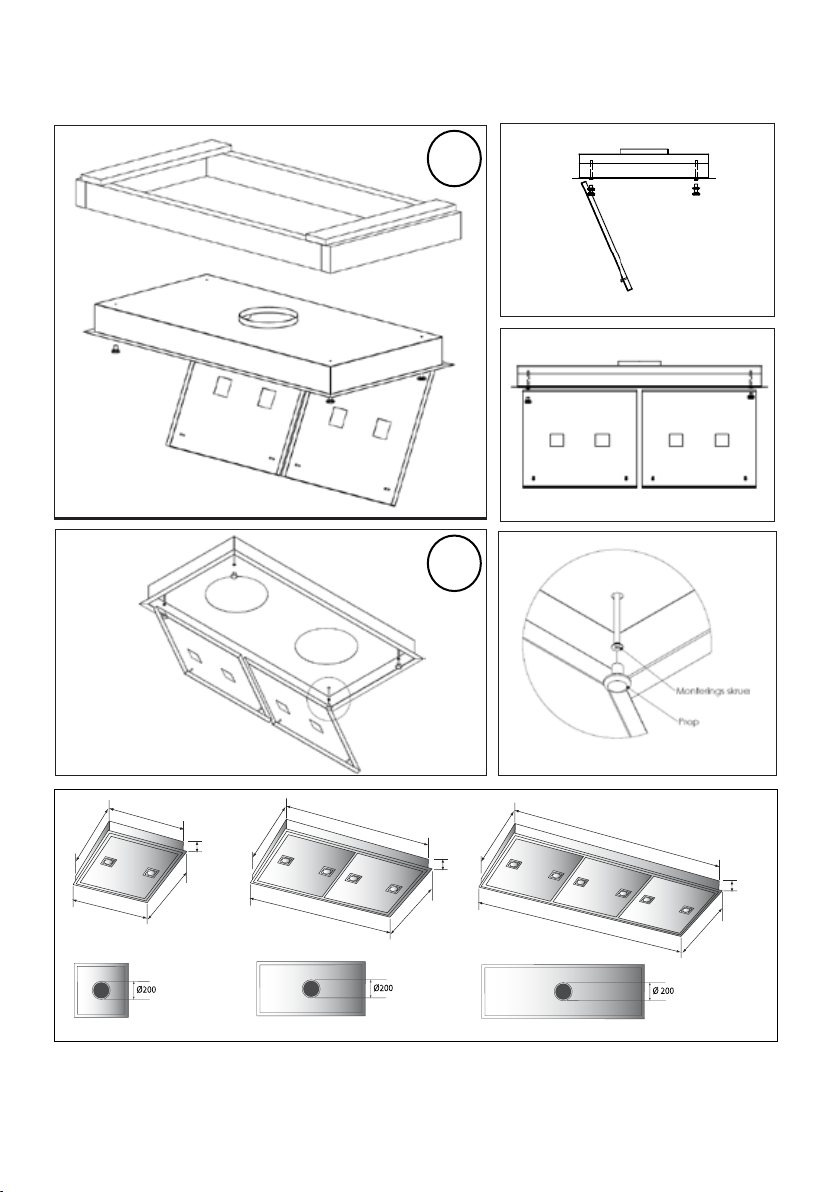

Der kan opbygges et fundament som kan bære loftkassetten. (fig 1.)
Herefter bores først et 5 mm hul igennem den synlige bund- samt i toppladen
Efterfølgende bores et 12 mm hul i den synlige bundplade -
således at bitsholder kan gå igennem (fig 2.)
Når Integrata er monteret ”lukkes” hullerne med ”propper” (Medfølger ikke)
NB! Integrata kan også monteres i udvendig flange eller i den lodrette side.
Eltilslutning:
Fra loftskassetten kommer:
1 stk. kabel til forsyningsspænding 230V (mærket: 230V)
1 stk. kabel til ekstern motor (mærket: motor). Skal gå direkte til motor.
OBS! El-installation skal foretages af aut. el-installatør
Der er vigtigt ikke at bruge fælles nul, da dette vil ødelægge
elektronikken.
Motor kabel SKAL føres direkte til motor.
I tilfælde af direkte tilslutning til el-nettet (uden stik) er det nødvendigt, at der er en
flere-polet afbryder mellem elektronik boks og el-net.
Afbryderen skal være dimensioneret i henhold til stærkstrømsreglement.
Produktet SKAL jordforbindes. Ellers bortfalder garanti.

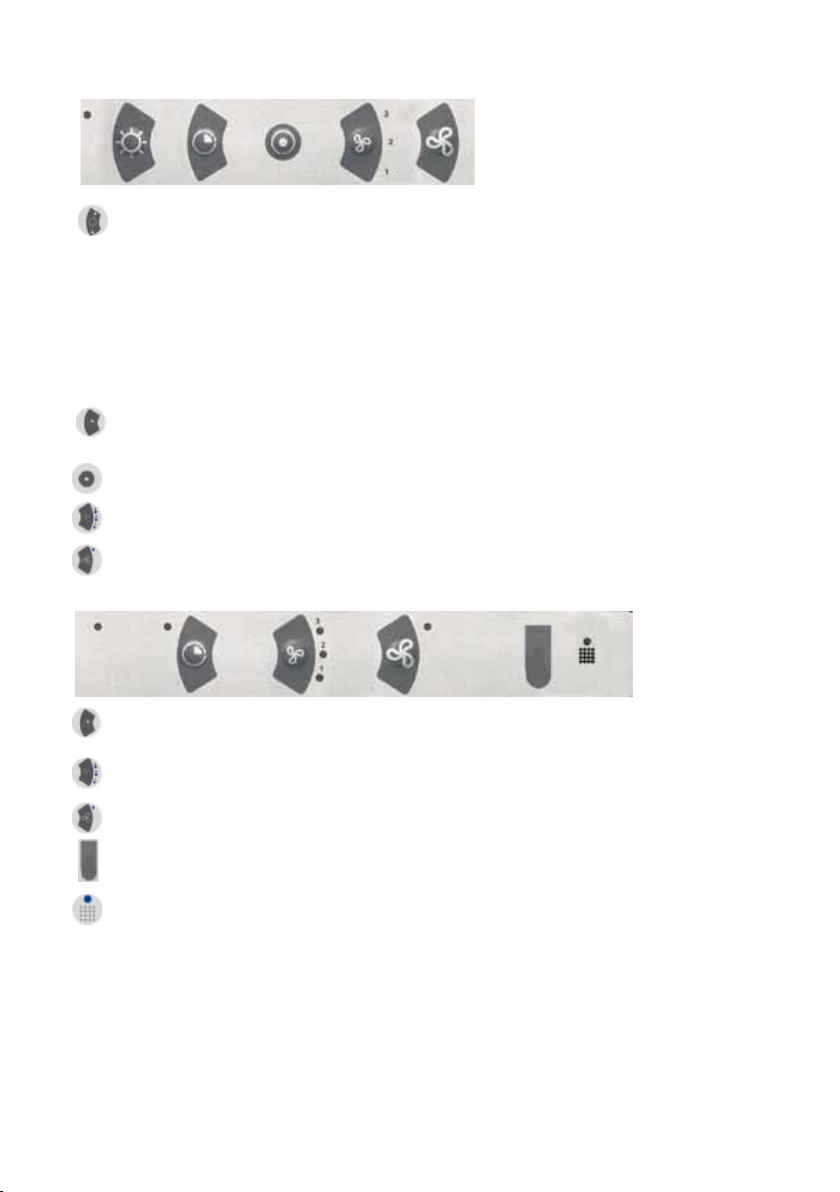

Fjernbetjening
K rystal: 1. tryk: Arbejds lys tændes - 2. tryk: Arbejds lys og Decor lys tændt
3. tryk: Decor lys tændt - 4. tryk: Sluk for lys.
Knap for timer. Vælges denne funktion stopper motor automatisk efter
15 minutter. Er timeren i drift lyser lysdioden i modtagerstationen i loftet.
Sluk motor
Start motor samt hastighedsvælger ventilator (lysdioden angiver valgte hastighed)
Start/stop turbofunktion (lysdioden angiver når funktionen er valgt)
Knap for timer. Vælges denne funktion stopper motor automatisk efter
15 minutter. Er timeren i drift lyser lysdioden i modtagerstationen i loftet.
Modtager
Timerfunktion. Lysdioden (øverste) angiver om timerfunktion er valgt.
Lysdioder 1 - 2 - 3 angiver den valgte hastighed.
Start/stop turbofunktion (lysdioden angiver når funktionen er valgt)
Lysøje
Lysdiode forrengøring af fedtfiltre sidder i modtagerstation i loftet.
Efter ettidsinterval(ca. 30timer) angiverlysdioden atfedtfiltreneskalrengøres.
Genindstillingaflysdiode:Hold sluk-knappeninde ica. 15 sekunder indtil
lysdiodenslukker.
Ekstra funktioner:
Styring af boligventilation:
Via betjeningspanelet, har brugeren mulighed for at programmerer intervalsug.
Der kan vælges mellem 0, 5, 10 eller 15 minutters ventilation med en times interval. Der startes
første gang én time efter aktivering. Intervalsug til rumventilation foregår altid på den seneste has-
tighed anvendt. Hvis f.eks. hastighed 2 var valgt, vil denne blive brugt.
Programmering af intervalsug:
Stop først ventilatoren på sluk-knappen. Hold timer-knappen inde. Efter ca. 2 sekunder lyder et
“bip”, knappen slippes, og timerdioden tændes. Tryk på turbo-knappen for at skifte tiden. Has-
tighedsdiode 1 lyser = 5 minutter. Hastighedsdiode 2 lyser = 10 minutter. Hastighedsdiode 3 lyser =
15 minutter. Hvis ingen af de tre dioder lyser, så er funktionen fravalgt. Afslut med at trykke på sluk-
knappen. Hastighedsdioden for den valgte tid blinker, som indikation på at intervalsug er i drift.
OBS! Emfanget kan altid anvendes normalt selv om intervalsug er i drift.
Tænd/sluk lys:
1. tryk: Fuld lys
2. tryk: 75 % lys
3. tryk: 50 % lys
4. tryk: 25 % lys.
5. tryk: Sluk for lys.
Mistral - Kvadrat:

DANSK

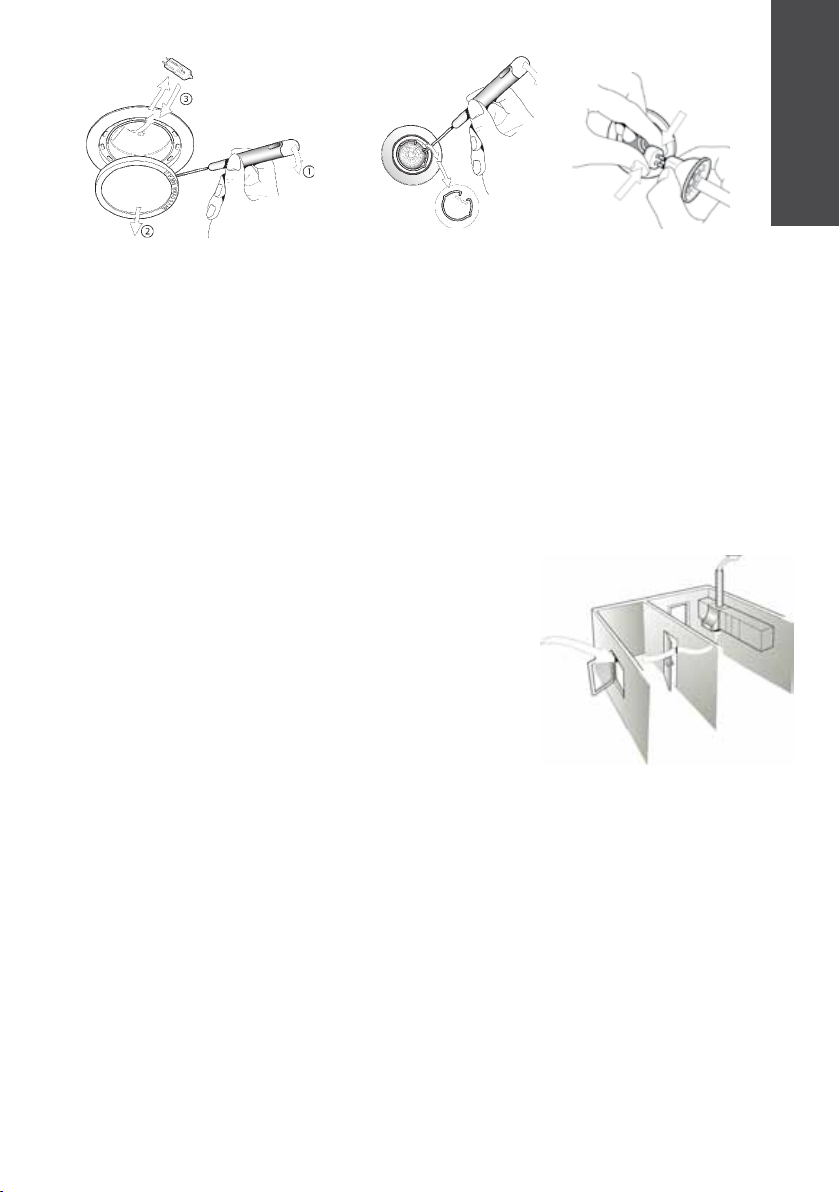

Udskiftning af lyskilde (Mistral)
Udskiftning af lyskilde. Frontglas løsnes med en lille
skruetrækkerog pæren trækkes forsigtigt ud af stikket
og ny halogenpære isættes.
Halogenlampe må max. være på 20 W.
Udskiftning/rengøring
Det anbefales at rengøre loftkassetten hver anden måned for at beskytte kassetten mod
ætsende snavs, der har siddet i længere tid. Anvend ikke rengøringsmidler med slibemiddel
eller ætsende indhold, da disse vil beskadige overfladen. El-dele må ikke udsættes for vand.
Herefter er filtrene til at tage ud og vaske. Filtret er lavet i aluminium og må ikke
rengøres i ætsende midler
Enten:
Læg filtret i 40-50°C rent vand, tilsæt rengøringsmiddel og lad det ligge i blød i 2-3 minutter.
Herefter rengøres filtret med en blød børste.
Eller:
Filtret lægges i opvaskemaskinen.
Tilsæt opvaskemiddel og indstil temperaturen til ca. 60°C.
Ved rengøring i opvaskemaskine er der risiko for misfarvning af filteret.
Udskiftning af lyskilde (Kvadrat - Krystal)
Fjern den rustfri stålfjeder (ved at klemme den
sammen) og træk pæreren forsigtigt ud af stikket
og isæt ny halogenpære.
