ThermoFlow Hydrex User manual

Another Quantex Product
Hydrex / Elex
18, 21, 24 kW
DE Durchlauferhitzer
Montage- und Betriebsanweisung
Garantiebedingungen
GB Instantaneous water heater
Mounting- and user manual
Conditions of guarantee

DE GB
1
Besten Dank, Dass Sie Sich Für Unser THERMOFLOW Heißwassergerät Entschieden Haben.
Sicherheitsvorschriften Erklärung der Symbole
In dieser Anleitung und/oder am Gerät werden die folgende Symbole verwendet:
Entspricht grundlegenden anwendbaren Sicherheitsnormen der europäischen Richtlinien
Nichtbeachten der damit gekennzeichneten Hinweise kann zur Gefährdung von
Personen führen.
Nichtbeachten der damit gekennzeichneten Hinweise kann zu Schäden am
Durchlauferhitzer führen.
Zeigt eine vorhandene Spannung
Nichtbeachten der damit gekennzeichneten Hinweise kann zu Schäden am
Durchlauferhitzer und von Personen führen.
Gebrauchsanweisung lesen
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an
den dafür vorgesehenen Recycling-Stellen abgegeben werden.
Normen und Vorschriften Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die
Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften (VDE, EVU usw.) sowie entsprechend dieser Anweisung ausgeführt
werden!
Eine einwandfreie Funktion und Betriebssicherheit ist nur mit den für das Gerät bestimmten
Original Zubehör- und Ersatzteilen gewährleistet.
DIN VDE 0100. Bestimmungen des örtlichen Energieversorgungs-Unternehmens. DIN 1988 /
DIN 4109. Bestimmungen des zuständigen Wasserversorgungs-Unternehmens.
Weiter ist zu beachten:
das Geräte-Typenschild•
Technische Daten•
DerspezischeelektrischeWiderstanddesWassersdarfnichtkleinerseinalsaufdem
Geräte-Typenschild angegeben! Bei einem Wasser-Verbundnetz ist der niedrigste
elektrischeWiderstanddesWasserszuberücksichtigen.Denspezischenelektrischen
Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
Wasserinstallation:
Werkstoff der Kaltwasserleitung:
Stahl, Kupfer oder Kunststoffrohr-Systeme.
Betriebsbedingungen gemäß DIN 1988, Teil 2, Dezember 1988, Abschnitt 2.2.3, Tabelle 1.
Ein Sicherheitsventil ist nicht erforderlich.
Werkstoff der Warmwasserleitung:
Kupfer, Kunststoff-Rohrsysteme mit DVGW-Prüfzeichen.
Im normalen Betrieb und im Störfall gelten die Betriebsbedingungen gemäß
DIN 1988, Teil 2, Dezember 1988, Abschnitt 2.2.3, Tabelle 1.
Elektroinstallation:
Elektrischer Anschluss nur an fest verlegte Leitungen!•
Das Gerät muss, z. B. durch Sicherungen, mit einer Trennstrecke von mindestens 3 mm•
allpolig vom Netz trennbar sein!
Diese Bedienungsanleitung enthält wichtige Informationen zur Betriebsfertigstellung,
zum Einschalten und Warten. Um Ihre eigene Sicherheit und die Sicherheit anderer zu
gewährleisten, empfehlen wir Ihnen, sich diese Montage- und Betriebsanleitung vor der
ersten Inbetriebnahme gründlich durchlesen. Bewahren Sie die Anleitung und die übrige
Dokumentation in der Nähe des Gerätes auf.
Dieses Heißwassergerät wurde entsprechend der festgesetzten Standards hergestellt und
durchzuständigeBehördengetestet.EshatdasSicherheitszertikatunddasZertikat
derelektromagnetischenKompatibilität.TechnischeDatendesProduktsndenSieauf
dem Aufkleber an der Oberseite des Gerätes. Dieses Heißwassergerät ist für den Einsatz in
modernen Familienhäusern, Hotels, WC’s, geeignet. Sein modernes Design, ausgesuchte
Materialien und ein verbesserter Fertigungsprozess gewährleisten eine hohe Güte.

DE GB
2
Auspacken
Kontrollieren Sie das Gerät auf Beschädigungen.
Umwelt
Um Transportschäden zu verhindern, wird das Gerät in einer soliden Verpackung geliefert.
Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die
Möglichkeit zum Recyceln der Verpackung.
Packungsinhalt 1 Durchlauferhitzer (Hydrex / Elex 18, 21, 24 kW)•
1 Montageschablone•

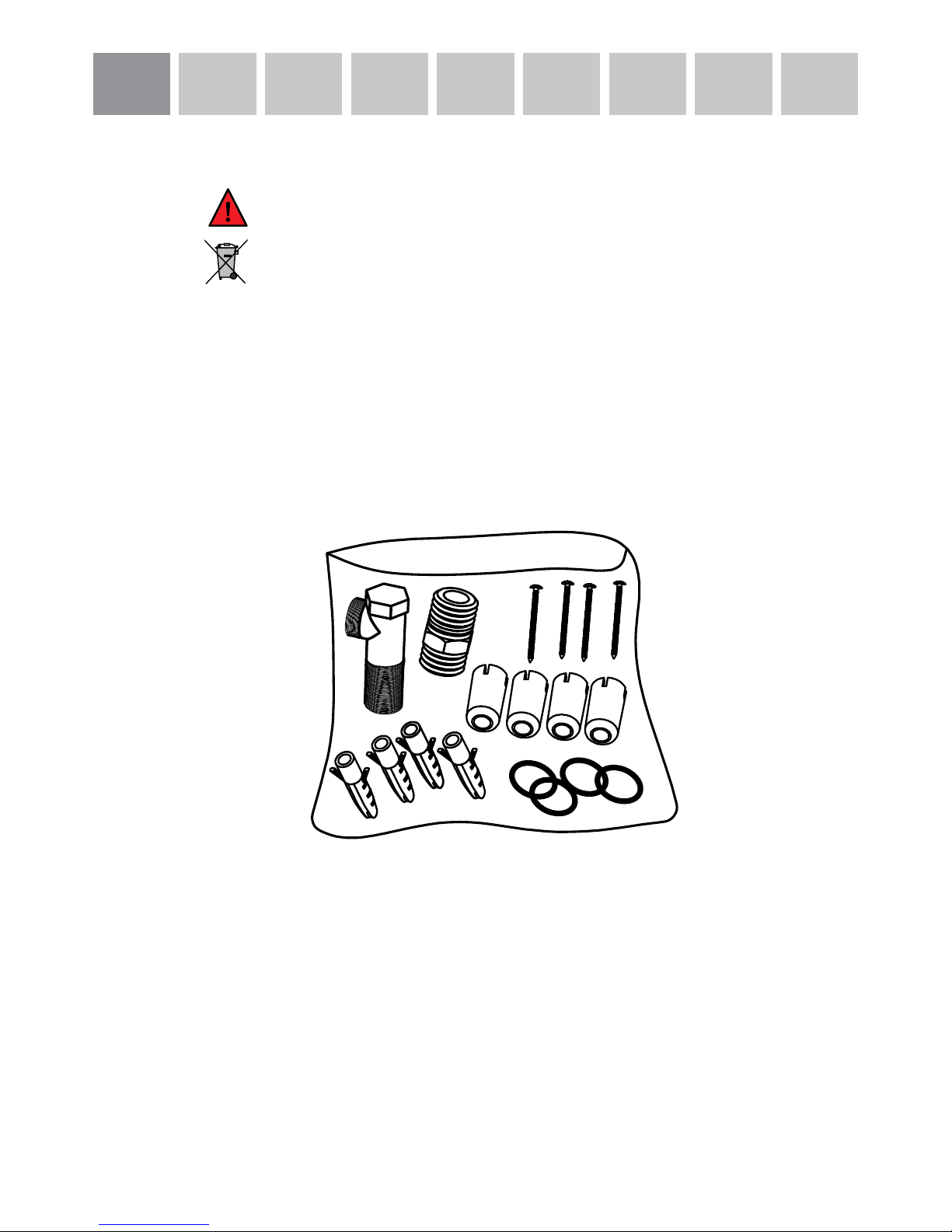

1 Montagezubehörbeutel (Inhalt wie folgt):•
1 Anschlussventil
1 Schraubverlängerung
2 Dichtungsringe
4 Distanzhülsen
4 Dübel
4 Schrauben
Werkzeug Für die Installation benötigen Sie:
Kreuzschlitzschraubendreher•
Maulschlüssel 17 und 19•
Teontape•
Bohrmaschine•
6 mm Stein- oder Betonbohrer•
Bleistift•
Klebeband•
Abisolierzange•







DE GB
3
Technische Daten
Gerätebeschreibung Hydrex / Elex 18, 21, 24 kW
Der hydraulische geregelte Durchlauferhitzer (Hydrex 18, 21, 24 kW) sowie der elektronisch
geregelte Durchlauferhitzer (Elex 18, 21, 24 kW) sind Druckgeräte, zur Erwärmung von
Kaltwasser nach DIN 1988, mit dem eine oder mehrere Wasserentnahmestellen versorgt
werden können.
Die Durchlauferhitzer sind senkrecht in geschlossenen, frostfreien Räumen möglichst in der
Nähe des Wasseranschlusses zu montieren. Im Falle von Frostgefahr darf das Gerät nicht
eingeschaltet worden.

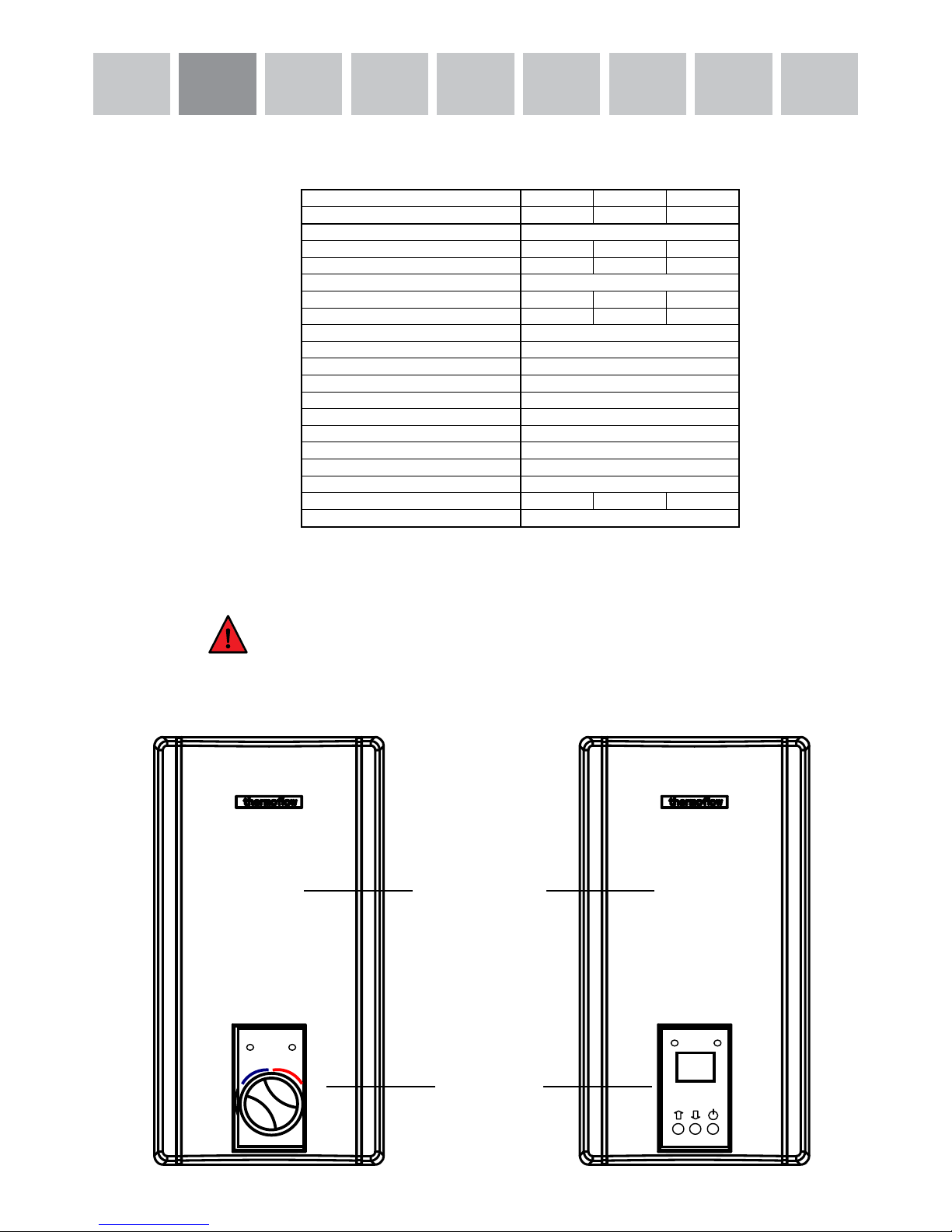

Geräteverkleidung
Leistungswähler
Hydrex Elex
Elektrischer Durchlauferhitzer 18kW 21kW 24kW
Hydraulischer Durchlauferhitzer 18kW 21kW 24kW
Nennspannung 400V 3~ 50Hz
Nennleistung 18kW 21kW 24kW
Absicherung 26-32A 30-32A 35-40A
Min. Leiterquerschnitt 4.0mm²
Warmwasserleistung (Δt=25°C) 10L/min. 11,8L/min. 13L/min.
Warmwasserleistung (Δt=35°C) 7L/min. 8,2L/min. 9,3L/min.
Bauart geschlossen
Temperaturbereich 0°C - 75°C
Maximal zulässiger Druck 0,6MPa
Einschaltmenge 2,5L/min.
Mindestiessdruck 0,1MPa - 0,6MPa
Max. Zulauftemperatur 20°C
Stillstandsverbrauch <0,001KWh
Schutzklasse I
Schutzart IP24
Abmessungen 255 x 115 x 472mm
Gewicht 4,3kg 4,4kg 4,5kg
Wasseranschluss G1/2"

DE GB
4
Gerätebeschreibung
Modell:
Hydrex 18, 21, 24 kW
Modell:
Elex 18, 21, 24 kW
Hydrex/ Elex 18, 21, 24 kW
DieDurchussmengenregelungdesVentilskompensiertDruckschwankungenundsorgtso
fürweitgehendgleichbleibendeTemperatur.DasVentilbegrenztdieDurchussmenge
und erhöht so die Temperatur des Brauchwassers.
WirdbeivollgeöffnetemWasserhahndieAuslauftemperaturnichterreicht,ießtmehr
Wasser durch, als der Heizkörper erwärmen kann (Leistungsgrenze 18, 21 oder 24kW). In
diesemFallistdieWasserdurchussmengeamWarmwasserventilentsprechendzuredu-
zieren. Bei Auslauftemperaturen von mehr als 43 Grad Celsius besteht Verbrühungsgefahr.
Es sind Handbrausen mit geringem Druckverlust vorzusehen! Einhandmischer und
Thermostat-Armaturen müssen für hydraulisch betriebene Durchlauferhitzer geeignet sein.
Armaturen für offene Geräte sind nicht zulässig!
Praxishinweise:
Damit die Einschaltmengen bei hydraulischen Durchlauferhitzern sicher erreicht werden,
müssen die Druckverluste von Durchlauferhitzer, Armatur, Handbrause, Brauseschlauch
und des Rohrnetzes bei der Installation berücksichtigt werden.
Typische Druckverluste für eine Duschwassermenge von ca. 10 l/min.:
Einhandmischer 0,4 - 0,8 bar•
Thermostat-Armaturen 0,3 - 0,5 bar•
Handbrausen 0,3 - 1,5 bar•
Mit dem Leistungswähler werden durch die elektrische Leistung automatisch
zwei Leistungsstufen (blau = Economy, rot = Nennleistung), in Abhängigkeit der
Durchussmenge,gewählt.
Blau: für Waschbecken, Bidet und Dusche (± 50° C), bei dieser Einstellung arbeitet der
Speicher mit ca. 2/3 seiner Leistung.
Rot: für Küchenarmatur (Abwasch), Badewanne und gründliche Reinigung ( ± 70° C), bei
diesem Stand arbeitet der Speicher mit voller Leistung.
Das Gerät verfügt über ein Bedienfeld mit Tasten zum Ein- bzw. Ausschalten, sowie
Pfeiltasten (↑↓) zum Regeln der Heizleistung.
Blau: Heizleistung reduzieren. Rot: Heizleistung erhöhen.
Für Waschbecken, Bidet und Dusche (± 50° C), bei dieser Einstellung arbeitet der Speicher
mit ca. 2/3 seiner Leistung.
Für Küchenarmatur (Abwasch), Badewanne und gründliche Reinigung ( ± 70° C), bei die-
sem Stand arbeitet der Speicher mit voller Leistung.
Ohne eine Temperaturbegrenzung können hohe Wassertemperaturen an der
Entnahmearmatur erreicht werden. Halten Sie Kleinkinder von den Entnahmearmaturen
fern. Verbrühungsgefahr!
Vor jedem Eingriff der den Zugang zu spannungsführenden Teilen erfordert, muss das
Gerät vom Stromnetz getrennt werden.
Sicherungen herausschrauben bzw. ausschalten.
Vor jedem Eingriff an der Wasserleitung ist der Hauptwasseranschluss abzustellen.
Wurde die Wasserzufuhr unterbrochen, z. B. wegen Arbeiten an der Wasserleitung, müssen
vor der Wiederinbetriebnahme folgende Arbeitsschritte durchgeführt werden:
1. Sicherungen herausschrauben bzw. ausschalten.
2. Ein dem Gerät nachgeschaltetes Warmwasserventil solange öffnen, bis das Gerät und
die Kaltwasserzuleitung luftfrei sind.
3. Sicherungen wieder einschrauben bzw. einschalten.
Dieses Gerät wird von einem 400 Volt und drei Phasen-Strom gespeist. Falls Ihre Elektro-
Anlage nicht entsprechend diesem Prinzip ausgerüstet ist, muss diese angepasst werden.
Diese Anpassung darf nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen
Vorschriften (VDE, EVU usw.) ausgeführt werden!

DE GB
5
Montagevorbereitung /
Gerätemontage
Montagevorbereitung
An der gewünschten Stelle muss sowohl die Wasser- als auch die Elektroversorgung vor-
handen sein. Falls Sie eine elektrische Leitung über Putz haben, benutzen Sie bitte die bei-
liegenden Distanzhülsen. Falls Sie die Elektroleitung aus der Wand kommen lassen, können
Sie das Gerät direkt an der Wand befestigen.

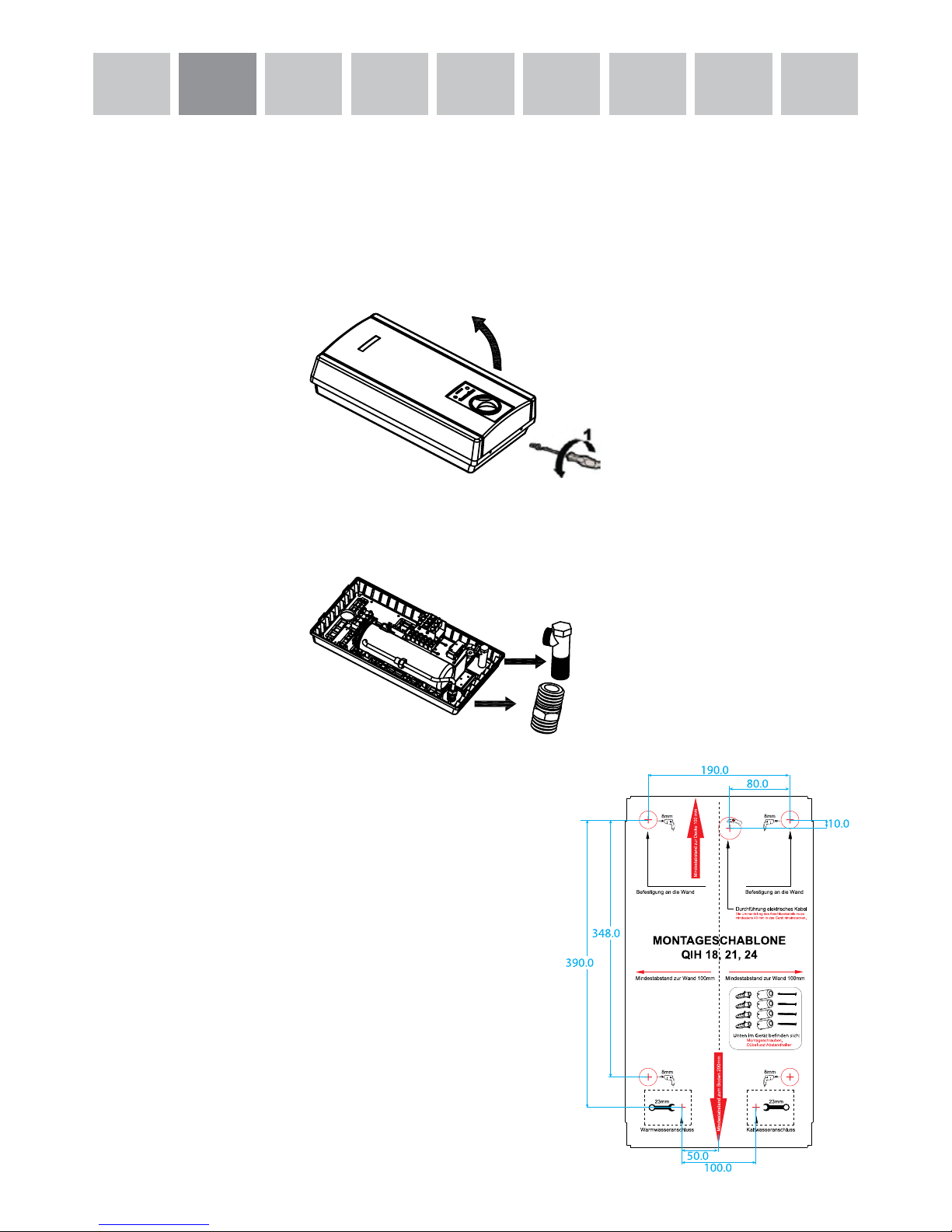

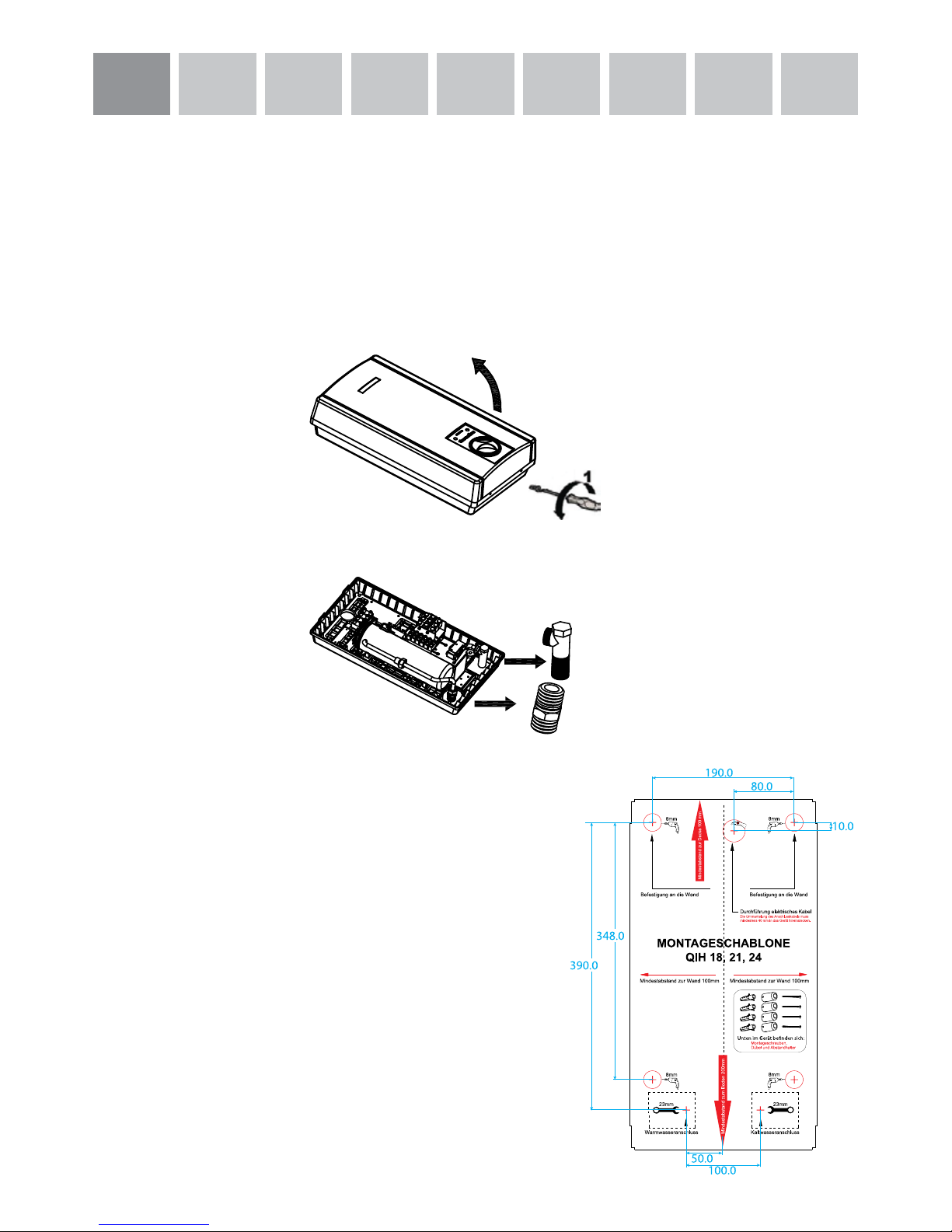

Entfernen Sie die Oberseite des Gehäuses mit einem Kreuzschlitzschraubendreher.
Befestigungsschraube Geräteverkleidung lösen (siehe 1), Geräteverkleidung abnehmen
(siehe 2).
2
BeiliegendeVerrohrungsteilegemäßBildundGrakmontieren.
DasKaltwasser-AbsperrventildarfnichtzumDrosselnderDurchussmengeverwendet
werden.
3
4
Bringen Sie die Montageschablone
mit zwei Stücken Klebeband an der
Stelle an, an der das Gerät montiert
werden soll.
Bohren Sie 2 Löcher von
6 mm durch das Schablonenpapier,
wie darauf angegeben.
Berücksichtigen Sie hierbei die später
angebrachten Wasserleitungen.
Befestigen Sie das Gerät mit den
mitgelieferten Schrauben und Dübeln
an der gewünschten Stelle.
Anschluss für Kalt-/Warmwasser
und Elektrozuleitung gemäß
beiliegender Montageschablone
erstellen.
C
M
Y
CM
MY
CY
CMY
K
pic 1.5.pdf 10-10-2011 11:54:13

DE GB
6
100.0
5.0
50.0

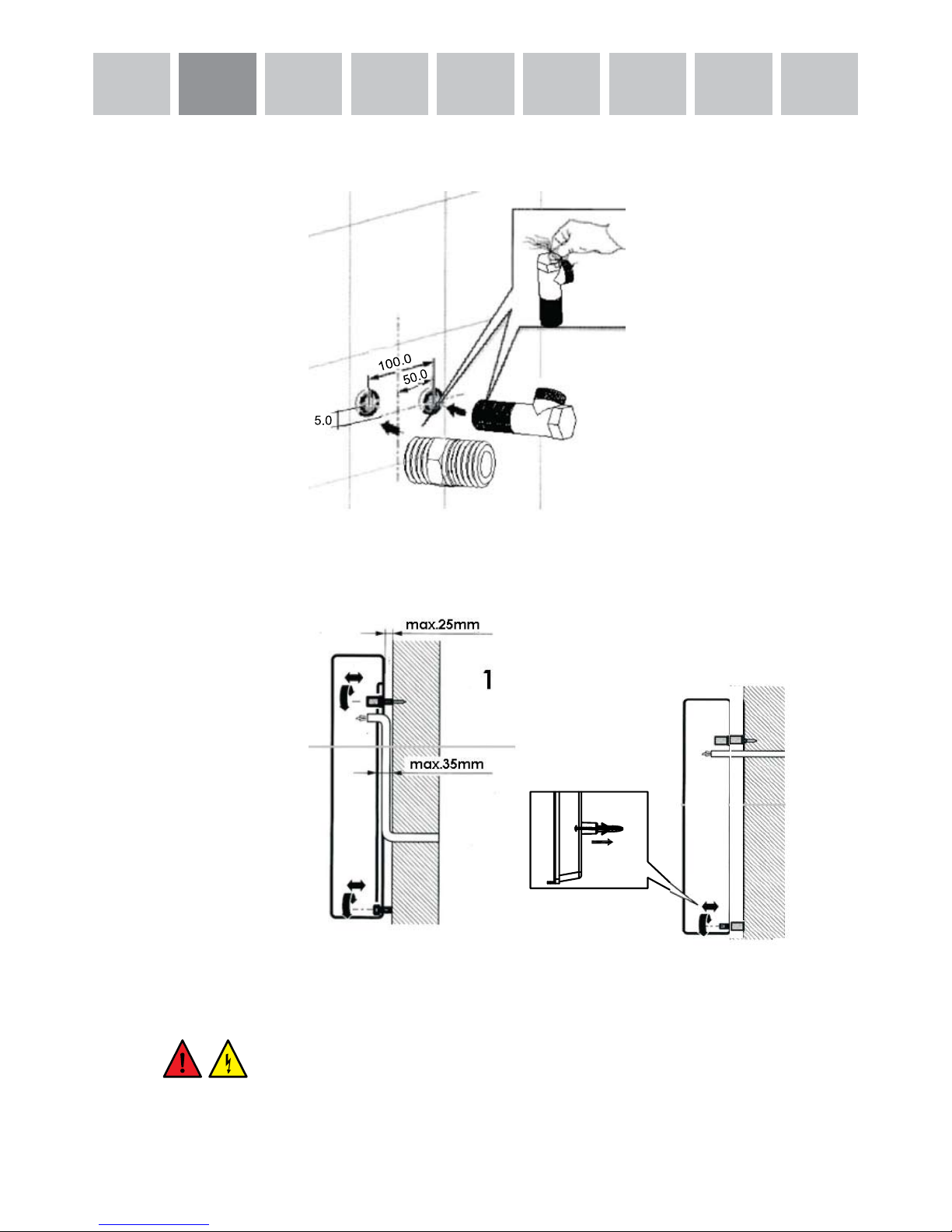

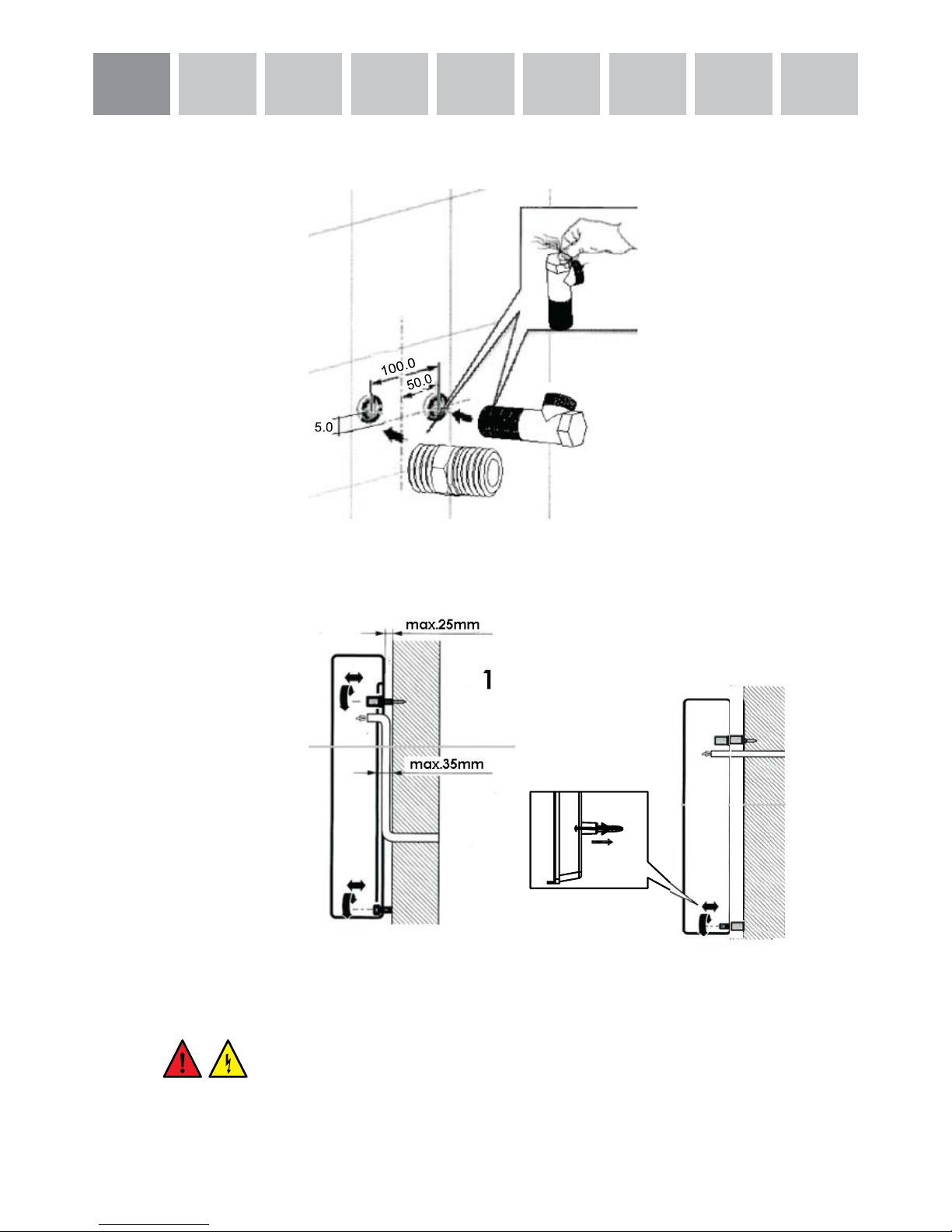

Die Anfuhr von kaltem Wasser muss an der rechten Seite des Geräts angeschlossen wer-
den (blau = kaltes Wasser). An der linken Seite muss das warme Wasser angeschlossen
werden.SorgenSiefürwasserdichteAnschlüsse,indemSieTeontapeverwenden.
Der Elektroanschluss darf nur von einer Elektrofachkraft in Übereinstimmung mit den gülti-
gen Vorschriften (VDE, EVU usw.) ausgeführt werden!

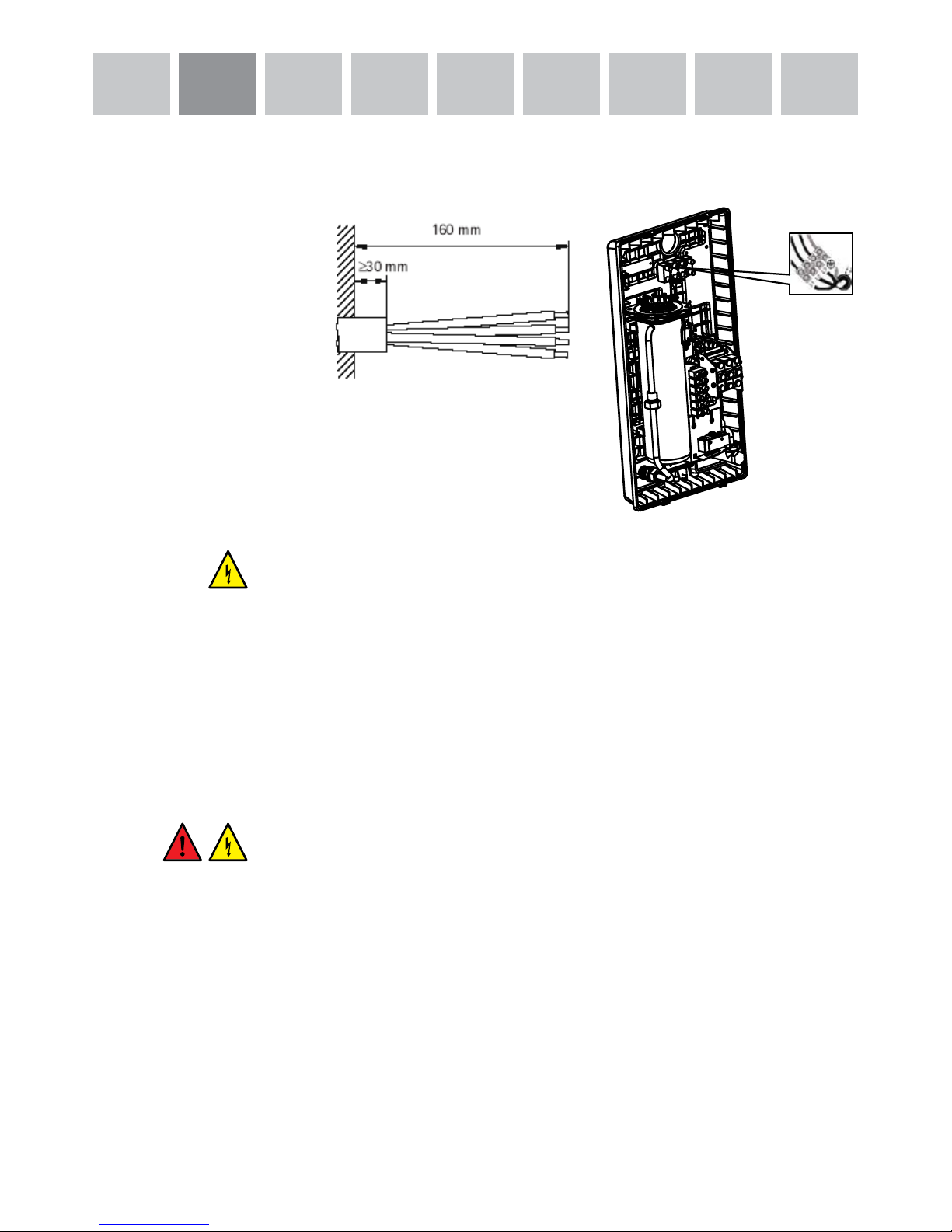

Das Gerät ist im Lieferzustand für den Elektroanschluss vorbereitet.
Anschlussleitung ablängen und an die Klemmleiste anschließen.
Zur Abdichtung muss die mitgelieferte Kabeltülle verwendet werden.

DE GB
7
Das Gerät muss an den Schutzleiteranschluss angeschlossen werden.
Die Schutzart IP 25 (strahlwassergeschützt) ist bei den Anschlüssen gewährleistet.
Endmontage /
Inbetriebnahme
Endmontage
Absperrventil Kaltwasser öffnen.•
Installationsabdeckung aufstecken.•
Untere Befestigungsschraube Gerät montieren.•
Geräteverkleinerung aufstecken und mit Schraube befestigen. Bei Aufputzverrohrung•
vorher angezeichnete Ausbrüche auf der Geräteverkleidungsunterseite vornehmen
und beiliegende Führungsstücke einrasten.
Inbetriebnahme
Gerät befüllen und entlüften durch Öffnen eines nachgeschalteten•
Warmwasserventils
Erst wenn Kaltwasserleitung und Gerät luftfrei sind Netzspannung einschalten•
Arbeitsweise des Durchlauferhitzers überprüfen.•
Wartung und Pflege Wartungsarbeiten, wie z. B. Überprüfung der elektrischen Sicherheit, dürfen nur durch eine
Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften (VDE, EVU usw.) ausge-
führt werden!
ZurPegedesGehäusesgenügteinfeuchtesTuch.Keinescheuerndenoderanlösenden
Reinigungsmittel verwenden!

DE GB
8
Erste Hilfe bei Störungen Sicherungen überprüfen.•
Armaturen und Duschköpfe auf Verkalkung oder Verschmutzung überprüfen.•
Siehe auch Störungsbeseitigung durch den Benutzer.•
Störungsbeseitigung durch den Benutzer
Störung Ursache Behebung
Kein warmes Wasser. Keine Spannung. Sicherungen in der Hausinstallation
überprüfen.
Das Heizsystem schaltet trotz voll geöff-
netem Warmwasserventil nicht ein.
Die erforderliche Einschaltmenge
zum Einschalten der Heizleistung wird
nicht erreicht. Verschmutzung oder
Verkalkung der Perlatoren in den
Armaturen oder der Duschköpfe.
Reinigen und / oder Entkalken.
Störungsbeseitigung durch den Fachmann
Störung Ursache Behebung
Stufe “rot” im Gerät schaltet nicht ein. Zu geringer Wasserdruck in der
Kaltwasserleitung
Verschmutzung
Duschkopf/Perlatoren entkalken ggf.
erneuern
Kaltwassersieb reinigen
Durchussmengenreglerschaltettrotz
voll geöffnetem Warmwasserventil
nicht ein
Erforderliche Einschaltmenge zum
Einschalten der Heizleistung wird nicht
erreicht
Kaltwassersieb reinigen
Heizsystem schaltet nicht ein / kein
warmes Wasser
keine Spannung
Heizsystem defekt
Sicherung überprüfen (Hausinstallation)
Widerstand Heizsystem messen ggf.
austauschen
Konformitätserklärung QuantexGroupB.V.erklärthiermit,dassderThermoowDurchlauferhitzerdennachste-
henden Richtlinien entspricht:
Niederspannungs-Richtlinie 2006/95/EG•
Richtlinie zur elektromagnetischen Verträglichkeit (EMV) 2004/108/EG•
CE Richtlinie 93/68/EG•
Das Produkt entspricht auch den folgenden harmonisierten EU-Normen:
EN 62233:2008•
EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + C1:2006 + A1:2004/•
C11:2007 + A13:2008
EN 60335-2-35:2002 +A1:2007•
Gildestraat 13, 6883 DB Velp, Niederlande, den 16. September 2011
Sicherheit Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige
Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des
Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch
eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs
bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.

DE GB
9
Garantiebedingungen Dieses Gerät wurde nach den modernsten Methoden hergestellt und
geprüft. Dem Käufer dieses Gerätes stehen bei Vorliegen eines Mangels
die gesetzlich vorgesehenen Gewährleistungsrechte auf Nacherfüllung,
Rücktritt, Schadenersatz und Minderung gegen den Verkäufer zu. Darüber
hinaus gewährt der Hersteller einwandfreies Material und fehlerhafte
Fertigung innerhalb von vierundzwanzig (24 Monaten), gerechnet vom
Tage des Kaufs an, durch die die gesetzlichen Gewährleistungsrechte
nicht eingeschränkt werden. Der Hersteller leistet im Rahmen dieser
Garantie zu den nachstehenden Bedingungen:
Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder
Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.
Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch
Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung,
durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen
Anschluss oder Installationen sowie durch höhere Gewalt oder sonstige
äußereEinüsseentstehen,fallennichtunterdieGarantieleistung.
Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern
oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile
oder ausgetauschte Geräte gehen in unser Eigentum über.
Das Gerät wird in unserer Zentral-Werkstatt instand gesetzt.
Schadenersatzansprüche, auch hinsichtlich Folgeschäden, sind, soweit sie
nicht auf Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen.
Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes
berechnen wir das für unsere Dienstleistungen übliche Zeitentgelt.
Bei Reklamationen ist das Gerät unmittelbar nach Feststellung an unsere
Zentrale (Anschrift siehe nächste Seite) einzusenden. Im Falle der vorheri-
gen Rückgabe des Gerätes an den Verkäufer besteht kein Anspruch auf
die Garantieleistung.
Der Garantieanspruch ist vom Käufer durch Beilage der Kaufquittung
(Kopie) nachzuweisen.
Bevor Sie den Kundendienst anfordern:
Kontrollieren Sie bitte unter Zuhilfenahme Ihrer Bedienungsanlage, ob es
sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit
der Funktion Ihres Gerätes nichts zu tun haben.
Hier einige Hinweise (je nach Geräteart):
Lesen Sie sorgfältig die Bedienungsanleitung.
Wenn keine Funktion, prüfen Sie bitte vorerst:
ob der Stecker in Ordnung ist und derselbe fest in der Steckdose sitzt•
ob Wasserdruck vorhanden ist•
ob die Steckdose Strom hat, eventuell durch Anschluss eines ander•
en elektrischen Gerätes
Kundendienst
Im Falle eines technischen Defektes senden Sie bitte Ihr Gerät unter
Angabe des Fehlers zusammen mit Ihrer Kaufquittung an folgende
Spi Kundendienst
Leichtmetallstraße 24a
42781 Haan
[email protected]
www.spi-kundendienst.de
Service- Hotline: fon: 01805 - 76 33 76
(0,14 € pro Min. aus dem Festnetz der Deutschen Telekom AG,
Mobilfunk max. 0,42 € pro Min.)
Unser Kundendienst ist Montag bis Freitag
zwischen 08:00 und 17:00 Uhr für Sie erreichbar.

DE GB
10
Thank you for choosing our Thermoflow water heater.
Safety instructions Symbols used in this manual
The following symbols are used in this manual and on the appliance:
Meets the basic safety standards of the relevant European Directives.
Failure to observe this instruction may expose you or others to danger.
Failure to observe this instruction may lead to damage to the instantaneous water heater.
Indicates live parts.
Failure to observe this instruction may lead to damage to the instantaneous water heater
or danger to you or others.
Please read the manual.
Hazardous materials and waste electrical and electronic equipment should be taken to a
designated recycling point.
Standards and regulations The installation (plumbing and electrical work), commissioning and maintenance of this
applianceshouldonlybeundertakenbypersonnelwithelectricalengineeringqualica-
tions and in accordance with the relevant standards and regulations (BSI, etc.) and this
manual.
Correct and reliable operation of this unit will only be ensured if the original accessories
and spare parts are used.
DIN VDE 0100. Requirements of your electricity supplier. DIN 1988 / DIN 4109.
Requirements of your water supplier.
The following should also be observed:
the appliance name plate;•
thetechnicalspecications.•
The electrical resistivity of the water should not be lower than indicated on the name pla-
te! If water from several suppliers is mixed then the water with the lowest resistivity should
beconsidered.Yourwatersuppliercaninformyouabouttheelectricalresistivity(specic
resistance) of the water in your area.
Connection to the water supply
Compatible cold water pipe materials:
steel, copper and plastic.
Operating conditions to DIN 1988, Part 2, December 1988, Section 2.2.3, Table 1.
There is no need to install a relief valve.
Compatible hot water pipe materials:
copper, approved plastic piping systems.
During normal operations and fault conditions, the operating conditions to DIN 1988, Part
2, December 1988, Section 2.2.3, Table 1 apply.
Electrical installation:
Thisunitmayonlybeconnectedtoaxedcable.•
It should be possible to isolate the unit from the mains supply on all poles by fuses or•
other means which provide a gap of at least 3 mm.
These instructions contain important information about commissioning, switching the unit
on and maintenance. To ensure your safety and that of others we suggest that you read
these installation and operating instructions before using the unit for the rst time. Please
keep the instructions and other documentation close to the unit.
This water heater is manufactured in accordance with applicable standards and has
beentestedbytherelevantauthorities.Ithasasafetycerticateandadeclarationof
electromagneticconformity.Thetechnicalspecicationsoftheunitareshownonthela-
bel on top of the water heater. This water heater is designed for use in modern dwellings,
hotels, lavatories, etc. The modern design, carefully selected materials and improved
manufacturing process guarantee excellent value.

DE GB
11
Unpacking
Check if the unit has been damaged in any way.
Environment
To prevent damage during transport this unit is supplied in robust packaging. Please re-
cycle the packaging where possible.
Contents 1 instantaneous water heater (Hydrex/Elex 18, 21, 24 kW)•
1 mounting template•
1 bag of installation materials, contents:•
1 isolating valve (stop valve)
1 nipple
2 gaskets
4 spacers
4 plugs
4 screws
Tools You will require the following tools for the installation:
Cross-head screwdriver•
Open-ended spanners, 17 and 19 mm•
Teontape•
Drill•
6 mm stone or concrete drilling bits•
Pencil•
Adhesive tape•
Wire strippers•







DE GB
12
Technical specifications
Description of the appliance Hydrex / Elex 18, 21, 24 kW
The instantaneous water heaters with water pressure control (Hydrex 18, 21, 24 kW) and
those with electronic control (Elex 18, 21, 24 kW) are intended for use in unvented systems,
to heat cold water to DIN 1988 and to supply one or more draw-off points.
The instantaneous water heaters should be installed and indoors and preferably vertically
near the water connection. The appliance shall not be switched on if there is a possibility
that the water in the heater is frozen.
Housing
Operating Display
Hydrex Elex
Electronic Instant Waterheater 18kW 21kW 24kW
Hydraulic Instant Waterheater 18kW 21kW 24kW
Electric supply 400V 3~ 50Hz
Nom. power rating 18kW 21kW 24kW
Nominal current 26-32A 30-32A 35-40A
Cable size 4.0mm²
Flow Rate (Δt=25°C) 10L/min. 11,8L/min. 13L/min.
Flow Rate (Δt=35°C) 7L/min. 8,2L/min. 9,3L/min.
Heating system unvented
Temperature range 0°C - 75°C
Max. pressure water mains 0,6MPa
Switch on Flow rate 2,5L/min.
Switch on Flow Pressure 0,1MPa - 0,6MPa
Max. inlet temperature 20°C
Non-usage consumption <0,001KWh
Protection Class I
Type of Protection IP24
Dimensions 255 x 115 x 472mm
Unit Weight 4,3kg 4,4kg 4,5kg
Water connections G1/2"

DE GB
13
Description of the appliance
Model:
Hydrex 18, 21, 24 kW
Model:
Elex 18, 21, 24 kW
Model Elex/ Hydrex 18, 21, 24 kW
Theowcontrolvalveaccommodateschangesinwaterpressureandthusmaintainsa
fairlyconstanttemperature.Thevalvelimitstheowtoincreasethetemperatureofthe
supplied water.
Iftheselectedoutowtemperatureisnotreachedwhenthetapisfullyopened,thenthe
waterowthroughtheunitexceedsthecapacityoftheheater(18,21or24kW).Inthis
case,theowshouldbereducedwiththehotwatervalve.Thereisadangerofscalding
atoutowtemperaturesexceeding43°C.
This unit is intended for use with shower heads with a low pressure loss. Mixer taps and ther-
mostatic mixer taps should be of a design compatible with instantaneous water heaters
withowcontrol.
Fittings for vented systems should not be used!
Suggestion:
Toensurethattheminimumow(switch-onow)ofawater-pressureoperatedinstanta-
neouswaterheaterisreached,thepressureloss(headloss)oftheheater,ttings,shower
head, shower hose and piping should all be considered when installing the unit.
Typicalpressurelossesatashowerwaterowofapprox.10l/min.
Mixer tap: 0.4 - 0.8 bar•
Thermostatic mixer tap: 0.3 - 0.5 bar•
Shower head: 0.3 - 1.5 bar.•
The power controller automatically selects one of the two power settings (blue = econo-
my;red=nominalpower),dependingontheow.
Blue (Economy): for sinks, bidets and showers (approx. 50° C). At this setting the units ope-
rates at approximately 2/3 power.
Red (Full power): for kitchen sinks (washing-up), baths and intensive cleaning (approx. 70°
C). At this setting the unit operates at full power.
The unit has push-buttons to switch it on and off, and arrow keys (↑↓) to adjust the hea-
ting . Blue: decrease heating performance, red: increase heating performance.
For sinks, bidets and showers (approx. 50° C). At this setting the units operates at approxi-
mately 2/3 power.
For kitchen sinks (washing-up), baths and intensive cleaning (approx. 70° C). At this setting
the unit operates at full power.
Without a temperature limiter, high temperatures may be reached at draw-off points.
Keep children away from the draw-off points. Danger of scalding!
The unit should be isolated from the electricity supply before any work is done on live
components.
Remove the fuses or isolate the unit in another way.
The main water valve should be closed before any work is done on the water pipe.
If the water supply is interrupted, e.g. due to maintenance on the mains water supply,
then the following steps should be undertaken before returning the unit to operation:
1. Remove the fuses or isolate the unit in another way.
2. Open a hot water valve connected to the unit until the air is vented from both the unit
and the cold water supply pipe.
3. Replace the fuses or reconnect the supply.
This unit requires a 400 V, three-phase supply. If the electrical installation does not meet
theserequirementsthenitwillneedtobemodied.Thisshouldbedonebyaqualied
electrical installer, in accordance with the relevant regulations (IEEE, etc.).

DE GB
14
Preparing for installation/
Installation
Preparing for installation
The water and electricity supply need to be available at the place where the unit is to be
supplied. If the electricity cable is buried in the wall then use the supplied spacers. If the
electricitycableisxedtothewallthentheunitcanalsobexedstraighttothewall.
Remove the top of the housing with a cross-head screwdriver.
Unscrewthexingscrewofthecladding(ref.1)andthenremovethecladding(ref.2).
2
Install the supplied plumbing components as illustrated.
Thecoldwaterisolationvalve(stopvalve)shouldnotbeusedtochoketheowthrough
the heater.
3
4
Use two pieces of self-adhesive tape to
xthetemplateonthewallwherethe
heater is to be installed.
Drill two 6 mm holes through the template,
as indicated.
Bear in mind where the water pipes will be
installed later.
Install the unit with the supplied screws
and plugs.
Install the hot and cold water pipes and
supply cable as shown on the template.
C
M
Y
CM
MY
CY
CMY
K
pic 1.5.pdf 10-10-2011 11:54:13

DE GB
15
100.0
5.0
50.0
The cold water supply should be connected to the inlet on the right of the unit (blue =
coldwater).Thehotwaterpipeisinstalledontheleft.UseTeontapetoensureagood
seal.
Theelectricalconnectionshouldbemadebyaqualiedelectricalinstaller,inaccor-
dance with the relevant regulations (IEEE, etc.).
The heater has been prepared for connection to the electrical supply.
Cut the cable to the required length and connect it to the terminal strip.
Use the supplied cable boot to obtain a good seal.

DE GB
16
This appliance should be earthed.
The connections are protected to IP 25 (jet-proof).
Final installation /
Commissioning
Final installation
Open the cold water stop valve.•
Install the top of the housing.•
Insertthexingscrewatthebottom.•
Install the cladding and secure it with the screw. If the pipes are installed on the wall•
thenbreaktheportsofthecladdingoutandtthesuppliedentries.
Commissioning
Fill the unit and vent it by opening a hot water tap connected to it.•
Only switch on the electrical supply once the cold air pipe and the heater are clear•
of any air.
Check the operation of the instantaneous water heater.•
Care and maintenance Maintenance,e.g.verifyingelectricalsafety,shouldonlybeundertakenbyaqualied
electrician, observing the relevant regulations (IEEE, etc.).
The enclosure can simply be cleaned with a damp cloth. Do not use aggressive cleaners
or cleaners with a scouring effect!

DE GB
17
Troubleshooting Check the fuses.•
Checkifanyttingsorshowerheadareaffectedbythebuild-upoflimescaleordirt.•
See also „Troubleshooting by users“.•
Troubleshooting by users
Problem Cause Remedy
No hot water. No electricity. Check the fuses in the consumer unit.
Although the hot water tap is fully
open, the heater does not switch on.
Therequiredminimumowtoactivate
the heater is not reached. Dirt or limes-
cale has built up in the aerators of the
taps or in the shower head.
Clean or descale.
Troubleshooting by experts
Problem Cause Remedy
The „Red“ stage of the heater does not
switch on.
The pressure on the cold water pipe is
too low.
Fouling
Descale or clean the shower head and
aerators.
Clean the cold water strainer.
Although the hot water tap is fully
open,theowcontrollerdoesnotac-
tivate.
Therequiredminimumowtoactivate
the heater is not reached.
Clean the cold water strainer.
The heating system does not switch on/
No hot water.
No electricity.
Heater faulty
Check fuse (consumer unit).
Measure the resistance of the heater
and replace it if necessary.
Declaration of conformity QuantexGroupB.V.herebydeclaresthattheThermoowinstantaneouswaterheater
complies with the directives and standards.
Low Voltage Directive 2006/95/EC•
Electromagnetic Compatibility Directive 2004/108/EC•
CE Marking Directive 93/68/EC•
And also comply with the provisions of the following European Standards:
EN 62233:2008•
EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + C1:2006 + A1:2004/•
C11:2007 + A13:2008
EN 60335-2-35:2002 +A1:2007•
Gildestraat 13, 6883 DB Velp, The Netherlands, 16.September 2011
Safety Children should be supervised to ensure that they do not play with the appliance.
This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.

DE GB
18
Guarantee conditions This unit was manufactured and tested using the latest methods. In the
event of any defect, the buyer of this unit has the usual statutory rights.
Additionally, the manufacturer provides a guarantee on the materials
and manufacturing defects of 24 months from the date of purchase.
Consequently, the manufacturer has the following obligations:
During the period of the guarantee, all defects related to the materials or
manufacturing will be remedied free of charge.
The guarantee is voided if the purchaser or any third party has interfered
with the appliance. Damage due to inappropriate treatment or operati-
on, inappropriate installation or storage, incorrect connection or installa-
tionorActsofGodandotherexternalinuencesarenotcoveredbythe
guarantee.
In the event of a defect, we will repair or replace the defective part, or
replace the appliance. Any replaced parts or appliances will become our
property.
The appliances will be repaired in our central workshop.
Any other claims for compensation and those relating to consequential
damages will not be accepted.
Intheeventofunnecessaryorunjustiedrequestsforcustomerservicewe
will charge for our work at our usual hourly rates.
If any defect is noticed then the appliance should immediately be sent to
ourofces(addressoverleaf).Iftheapplianceisreturnedtothesupplier
then no further claims can be made under the guarantee.
The purchaser should prove entitlement to the guarantee by enclosing a
copy of the invoice.
Before contacting our customer service:
Please use the instructions to determine the likelihood of an operator error
or whether the cause of the defect might be outside the appliance.
Here are some suggestions, depending on the type of the appliance:
Pleasereadtheinstructionscarefully.Iftheunitdoesnotoperate,thenrst
check if:
theplugisinsertedinanoutlet;[notrelevant-xedconnectiononly]•
if there is water pressure;•
if the outlet is live, you can test this by connecting another appliance•
to it.
Customer service
In case of a technical fault, and you have bought your water heater in
Germany, please send it, with a description of the fault and a copy of the
invoice, to:
Spi Kundendienst
Leichtmetallstraße 24a
42781 Haan
Germany
[email protected]
www.spi-kundendienst.de
Service- Hotline:
phone: 01805 - 76 33 76
(€ 0,14 per min. from a normal German telephone network,
max. € 0,42 per min. calling mobile.)
You can contact our service center
from Monday to Friday at working hours (08:00 -17:00 h).

Another Quantex Product
v8. 2012-01
www.quantexgroup.com
