TLV SS3 Series User manual

Deutsch
Français
English
FREE FLOAT TYPE STEAM TRAPS
FREISCHWIMMER-KONDENSATABLEITER
PURGEURS DE VAPEUR À FLOTTEUR FERMÉ LIBRE
SS3/SS5 SERIES
SS3/SS5 SERIE
GAMME SS3/SS5
SS3N • SS3V / SS5N • SS5V / SS5NH • SS5VH
INSTRUCTION MANUAL
EINBAU- UND BETRIEBSANLEITUNG
MANUEL D UTILISATION
Keep this manual in a safe place for future reference
Gebrauchsanleitung leicht zugänglich aufbewahren
Conserver ce manuel dans un endroit facile d'accès
Copyright (C) 2016 by TLV Co., Ltd. All rights reserved.

Deutsch
Français
English
Introduction
Before beginning installation, please read this manual to ensure correct usage of the product, and
keep the manual in a safe place for future reference.
The maintenance-free all stainless steel Free Float steam traps of the SS3/SS5-Series, with
bimetal thermostatic air vent, are suitable for a wide range of small to medium capacity
applications up to 4.6 MPaG (650 psig), such as: steam mains, tracer lines, process heaters, etc.
The traps discharge condensate continuously and automatically, at a temperature slightly lower
than saturation temperature.
1 MPa = 10.197 kg/cm2, 1 bar = 0.1 MPa
For products with special specifications or with options not included in this manual, contact TLV
for instructions.
The contents of this manual are subject to change without notice.
Einführung
Bitte lesen Sie die Betriebsanleitung vor Einbau und Inbetriebnahme sorgfältig durch und be-
wahren Sie sie für späteren Gebrauch an einem leicht zugänglichen Ort auf.
Die wartungsfreien Kugelschwimmer-Kondensatableiter der SS3/SS5 Serie, komplett aus
Edelstahl, mit thermischem Bimetall Entlüfter, können für kleine bis mittlere Anlagengrößen mit
Betriebsdrücken bis 46 bar ü eingesetzt werden. Sie eignen sich für Anwendungen, bei denen
Kondensat mit geringer Unterkühlung unter Sattdampftemperatur abgeleitet werden soll, z. B. für
Leitungsentwässerung, Begleitheizung und Prozessanlagen.
1 bar = 0,1 MPa
Wenden Sie sich an TLV für Sonderausführungen, die nicht in dieser Einbau- und Betriebs-
anleitung enthalten sind.
Wir behalten uns vor, den Inhalt dieser Betriebsanleitung ohne Ankündigung zu ändern.
Introduction
Veuillez lire attentivement ce manuel afin d’utiliser correctement le produit. Nous vous
recommandons de le garder dans un endroit sûr pour de futures références.
Les purgeurs de vapeur à flotteur fermé libre de la gamme SS3/SS5, faits entièrement en acier
inoxydable, avec purgeur d’air thermostatique, peuvent être utilisés sur des applications de petite
capacité jusqu’à une pression de 46 bar. Ces modèles conviennent aux installations évacuant le
condensât à une température légèrement inférieure à la température de saturation, telles les
lignes de traçage, conduites de vapeur, et autres installations utilisant de la vapeur. Ils ne
nécessitent aucun entretien.
1 bar = 0,1 MPa
Pour tout produit aux spécifications particulières ou comportant des options non reprises dans ce
manuel, veuillez contacter TLV.
Le contenu de ce manuel est sujet à modifications sans préavis.
―1―

1. Safety Considerations
―2―
• Read this section carefully before use and be sure to follow the instructions.
• Installation, inspection, maintenance, repairs, disassembly, adjustment and valve
opening/closing should be carried out only by trained maintenance personnel.
• The precautions listed in this manual are designed to ensure safety and prevent equipment
damage and personal injury. For situations that may occur as a result of erroneous handling,
three different types of cautionary items are used to indicate the degree of urgency and the
scale of potential damage and danger: DANGER, WARNING and CAUTION.
• The three types of cautionary items above are very important for safety; be sure to observe
all of them, as they relate to installation, use, maintenance, and repair. Furthermore, TLV
accepts no responsibility for any accidents or damage occurring as a result of failure to
observe these precautions.
Indicates an urgent situation
which poses a threat of
death or serious injury.
Indicates that there is a
potential threat of death
or serious injury.
WARNING
CAUTION
WARNING
DANGER CAUTION
Indicates that there is a
possibility of injury or equip-
ment/product damage.
NEVER apply direct heat to the float. The float may explode due to
increased internal pressure, causing accidents leading to serious injury
or damage to property and equipment.
Install properly and DO NOT use this product outside the
recommended operating pressure, temperature and other
specification ranges. Improper use may result in such hazards as
damage to the product or malfunctions, which may lead to serious
accidents. Local regulations may restrict the use of this product to below
the conditions quoted.
Take measures to prevent people from coming into direct contact
with product outlets. Failure to do so may result in burns or other injury
from the discharge of fluids.
DO NOT use this product in excess of the maximum operating
pressure differential. Such use could make discharge impossible.
When disassembling or removing the product, wait until the internal
pressure equals atmospheric pressure and the surface of the
product has cooled to room temperature. Disassembling or removing
the product when it is hot or under pressure may lead to discharge of
fluids, causing burns, other injuries or damage.
Be sure to use only the recommended components when repairing
the product, and NEVER attempt to modify the product in any way.
Failure to observe these precautions may result in damage to the product
or burns or other injury due to malfunction or the discharge of fluids.
Do not subject this product to condensate loads that exceed its
discharge capacity. Failure to observe this precaution may lead to
condensate accumulation upstream of the trap, resulting in reduced
equipment performance or damage to the equipment.
Use only under conditions in which no freeze-up will occur. Freezing
may damage the product, leading to fluid discharge, which may cause
burns or other injury.
Use under conditions in which no water hammer will occur. The
impact of water hammer may damage the product, leading to fluid
discharge, which may cause burns or other injury.
Do not use excessive force when connecting threaded pipes to the
product. Overtightening may cause breakage leading to fluid discharge,
which may cause burns or other injury.
English

―3―
1. Sicherheitshinweise
• Bitte lesen Sie dieses Kapitel vor Beginn der Arbeiten sorgfältig durch und befolgen Sie die
Vorschriften.
• Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten, Öffnen/Schließen von
Armaturen, Einstellung von Komponenten, dürfen nur von geschultem Wartungspersonal
vorgenommen werden.
• Die Sicherheitshinweise in dieser Einbau- und Betriebsanleitung dienen dazu, Unfälle,
Verletzungen, Betriebsstörungen und Beschädigungen der Anlagen zu vermeiden. Für
Gefahrensituationen, die durch falsches Handeln entstehen können, werden drei verschiedene
Warnzeichen benutzt: GEFAHR; WARNUNG; VORSICHT.
• Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet werden,
um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau, Wartung und
Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet nicht für Unfälle oder
Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen.
Bedeutet, dass eine unmittel-
bare Gefahr für Leib und
Leben besteht.
Bedeutet, dass die
Möglichkeit der Gefahr für
Leib und Leben besteht.
VORSICHT
WARNUNG
GEFAHR
WARNUNG
VORSICHT
Bedeutet, dass die Möglichkeit
von Verletzungen oder Schäden an
Anlagen oder Produkten besteht.
Die Schwimmerkugel darf NICHT ERHITZT werden, da sie infolge
erhöhten Innendruckes platzen kann, was schwere Unfälle und
Verletzungen oder Beschädigung von Anlagen zur Folge hat.
Die Einbauhinweise beachten und die spezifizierten Betriebsgrenzen
NICHT ÜBERSCHREITEN. Nichtbeachtung kann zu Betriebsstörungen
oder Unfällen führen. Lokale Vorschriften können zur Unterschreitung der
angegebenen Werte zwingen.
In sicherer Entfernung von Auslassöffnungen aufhalten und andere
Personen warnen, sich fernzuhalten. Nichtbeachtung kann zu
Verletzungen durch austretende Fluide führen.
Bei Schraubanschlüssen keine übermäßige Kraft anwenden, damit
die Gewinde nicht beschädigt werden, was zu Verbrennungen oder
Verletzungen durch austretende Fluide führt.
Nur in frostsicherer Umgebung einsetzen. Einfrieren kann das Produkt
beschädigen, was zu Verbrennungen oder Verletzungen durch
austretende Fluide führt.
Nur an Stellen einbauen, an denen kein Wasserschlag eintreten
kann. Wasserschlag kann das Produkt beschädigen und zu
Verbrennungen oder Verletzungen durch austretende Fluide führen.
Das Produkt nicht bei Durchsatzmengen über der Nenndurchsatz-
leistung betreiben. Nichtbeachtung kann zu Kondensatrückstau
führen wodurch die Leistung der Anlage beeinträchtigt, oder deren
Beschädigung verursacht wird.
Maximalen Differenzdruck NICHT ÜBERSCHREITEN,
da sonst die Kondensatableitung unmöglich werden kann (Blockage).
Vor Öffnen des Gehäuses und Ausbau von Teilen warten, bis der
Innendruck sich auf Atmosphärendruck gesenkt hat und das
Gehäuse auf Raumtemperatur abgekühlt ist. Nichtbeachtung kann zu
Verbrennungen oder Verletzungen durch austretende Fluide führen.
Zur Reparatur nur Original-Ersatzteile verwenden und NICHT
VERSUCHEN, das Produkt zu verändern. Nichtbeachtung kann zu
Beschädigungen führen, die Betriebsstörungen, Verbrennungen oder
andere Verletzungen durch austretende Fluide verursachen.
Deutsch

1. Règles de sécurité
• Lire attentivement cette notice avant l'utilisation et suivre les instructions.
• Tout installation, inspection, entretien, réparation, démontage, ajustement et
ouverture/fermeture de vanne doit être fait uniquement par une personne formée à l’entretien.
• La liste des précautions à prendre est établie afin d'assurer votre sécurité et de prévenir des
dégâts matériels et/ou des blessures sérieuses. Dans certaines situations causées par une
mauvaise manipulation, trois indicateurs sont utilisés afin d'indiquer le degré d'urgence,
l'échelle du dommage potentiel et le danger: DANGER, AVERTISSEMENT et ATTENTION.
• Ces 3 indicateurs sont importants pour votre sécurité; observez les précautions de sécurité
énumérées dans ce manuel pour l'installation, l'utilisation, l'entretien et la réparation du produit.
TLV n'accepte aucune responsabilité en cas d'accident ou de dommage survenant à la suite
d'un non-respect de ces précautions.
Indique une situation
d'urgence avec risque de
mort ou de blessure grave.
Indique une situation
pouvant entraîner la mort ou
des blessures graves.
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
DANGER
ATTENTION
Indique un risque de blessure
ou de dégât matériel au
produit et/ou aux installations.
Installer le produit correctement et NE PAS I'utiliser en dehors de la
pression et de la température maximales de fonctionnement, ni en
dehors des autres plages spécifiées. Une telle utilisation peut entraîner
des dommages au produit ou des dysfonctionnements, ce qui peut
provoquer des brûlures ou autres blessures. Il se peut que des règlements
locaux limitent l'utilisation du produit en-deçà des spécifications indiquées.
NE JAMAIS appliquer de chaleur directe au flotteur. Le flotteur pourrait
exploser suite à une pression interne accrue et causer des accidents
pouvant entraîner des blessures sérieuses ou des dégâts matériels.
Prendre les mesures appropriées afin d’éviter que des personnes
n’entrent en contact direct avec les ouvertures du produit. Le non-
respect de cette règle peut provoquer des brûlures ou autres blessures
sérieuses dues à l'écoulement des fluides.
Ne pas soumettre ce produit à des charges de condensât
supérieures à sa capacité d'expulsion. Le non-respect de cette consigne
peut engendrer une accumulation de condensât en amont du purgeur et
réduire les performances des installations, voire les endommager.
En cas de démontage ou de manipulation du produit, attendre que
la pression interne soit égale à la pression atmosphérique et que la
surface du produit soit complètement refroidie. Le non-respect de
cette règle peut provoquer des brûlures ou autres dommages dûs à
l'écoulement des fluides.
En cas de réparation utiliser uniquement les composants spécifiques
du produit et NE JAMAIS ESSAYER de modifier le produit. Le non-
respect de cette règle peut entraîner des dommages au produit, ou des
brûlures et autres blessures sérieuses dues au dysfonctionnement du
produit ou à l'écoulement des fluides.
N’utiliser que dans des conditions où le gel ne se produit pas. Le gel
peut endommager le produit et provoquer l'écoulement des fluides, et
causer des brûlures ou autres blessures sérieuses.
Utiliser le produit dans des conditions où il n'y a aucun coup de
bélier. L'impact d'un coup de bélier peut endommager le produit et
provoquer l’écoulement des fluides, ainsi que des brûlures ou des
blessures graves.
NE PAS utiliser ce produit avec une pression différentielle
supérieure au maximum indiqué. Le non-respect de cette consigne
pourrait empêcher toute expulsion du condensât (blocage).
Ne pas utiliser de force excessive lors de la connexion du produit à
la tuyauterie. Le non-respect de cette règle peut provoquer la rupture
du produit menant à l’écoulement des fluides, causant des brûlures ou
blessures sérieuses.
4
Français

Deutsch
Français
English
―5―
2. Configuration Aufbau Configuration
Description
* Option, see page 10, SS3N/V only
No.
1
2
3
4
Body
Inner Cover
Socket
Float Guide
Description
No.
5
6
7
8
Screen
Air Vent Strip
Float
Nameplate
Description
No.
9
10
11
Orifice
Flange
Insulating Cover*
* Option, siehe Seite 14, nur SS3N/V
Bauteil
Nr.
1
2
3
4
Gehäuse
Innere Verschlusskappe
Muffe
Schwimmerauflage
Bauteil
Nr.
5
6
7
8
Schmutzsieb
Entlüfterbügel
Schwimmerkugel
Typenschild
Bauteil
Nr.
9
10
11
Ventilsitz
Flansch
Isolierschale*
* Option, voir page 18, SS3N/V uniquement
Désignation
No.
1
2
3
4
Corps
Couvercle interne
Douille
Guide du flotteur
Désignation
No.
5
6
7
8
Crépine
Bilame purge d’air
Flotteur
Plaquette nominative
Désignation
No.
9
10
11
Orifice
Bride
Coquille isolante*
Screwed
Muffe
Taraudé
Flanged
Flansch
A brides
Socket Weld
Schweißmuffe
Douille à souder
q
t
i
i o
q
!0
e
tyuwre
uo
w
!0
e
r
y
e

3. Specifications Technische Daten Données techniques
To avoid malfunctions, product damage, accidents or serious injury, install
properly and DO NOT use this product outside the specification range. Local
regulations may restrict the use of this product to below the conditions quoted.
CAUTION
Die Einbauhinweise beachten und die spezifizierten Betriebsgrenzen NICHT
ÜBERSCHREITEN. Nichtbeachtung kann zu Betriebsstörungen oder Unfällen führen.
Lokale Vorschriften können zur Unterschreitung der angegebenen Werte zwingen.
VORSICHT
Installer le produit correctement et NE PAS I'utiliser en dehors des plages
spécifiées. En cas de dépassement des limites données, des dysfonc-
tionnements ou accidents pourraient survenir. Il se peut que des règlements
locaux limitent l'utilisation du produit en-deçà des spécifications indiquées.
ATTENTION

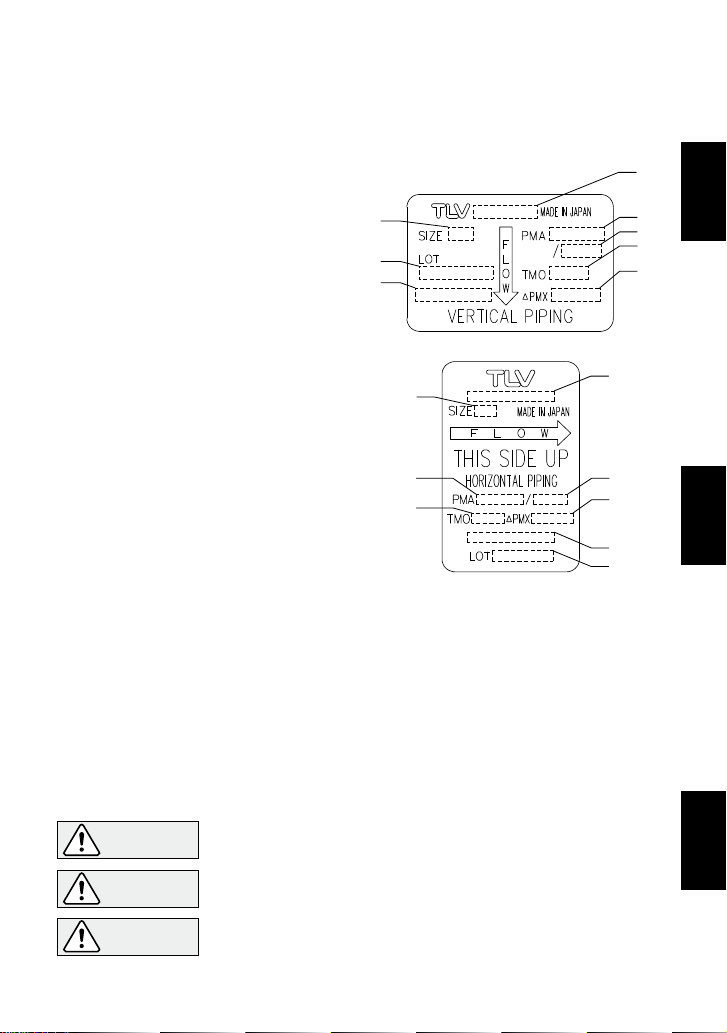

Refer to the product nameplate for detailed specifications.
Die technischen Daten stehen auf dem Typenschild.
Les données techniques sont inscrites sur la plaquette nominative.
* Maximum allowable pressure (PMA) and maximum allowable temperature (TMA) are
PRESSURE SHELL DESIGN CONDITIONS, NOT OPERATING CONDITIONS.
** "Valve No." is displayed for products with options. This item is omitted from the
nameplate when there are no options.
* Maximal zulässiger Druck (PMA) und maximal zulässige Temperatur (TMA) sind
AUSLEGUNGSDATEN, NICHT BETRIEBSDATEN.
** Die "Valve No." wird angegeben bei Typen mit Optionen. Bei Typen ohne Optionen bleibt
diese Stelle frei.
* Pression maximale admissible (PMA) et température maximale admissible (TMA) sont les
CONDITIONS DE CONCEPTION, PAS LES CONDITIONS DE FONCTIONNEMENT.
** Le "Valve No." est indiqué pour des modèles avec options. Ce numéro ne figure pas sur les
modèles sans options.
G
Production Lot No.
Fertigungslos-Nr.
Lot de Production N°
H Valve No.**
C Maximum Allowable Pressure*
Maximal zulässiger Druck*
Pression maximale admissible*
F Maximum Operating Temperature
Maximale Betriebstemperatur
Temp. de fonctionnement maximale
D Maximum Allowable Temperature* TMA
Maximal zulässige Temperatur* TMA
Température maximale admissible* TMA
A Model
Typ
Modèle
E Maximum Differential Pressure
Maximaler Differenzdruck
Pression différentielle maximale
B Nominal Diameter
Größe/DN
Dimension/DN
B
A
D
C
F
E
G
H
B
C
A
F
D
E
H
G
SS3N/SS5N/SS5NH
SS3V/SS5V/SS5VH
6
Deutsch
Français
English

―7―
English
4. Proper Installation
1. Before installation, be sure to remove all protective seals.
2. Before installing the trap, blow out the inlet piping to remove all dirt and oil.
3. Install a bypass valve to discharge condensate, and inlet and outlet valves to isolate the trap
in the event of trap failure or when carrying out maintenance.
4. Install the trap in the lowest part of the pipeline or equipment so the condensate flows
naturally downward into the trap by gravity. The inlet pipe should be as short and have as
few bends as possible.
5. Install the trap within the allowable inclination, as shown below, with the arrow on the
nameplate pointing in the direction of flow.
6. Make sure the UP seal on the vertical type, or the name plate on the horizontal type is facing
up.
7. Install a check valve at the trap outlet whenever the condensate discharge pipe leads to a
tank or recovery line, or whenever the condensate collection pipeline is connected to more
than one trap.
8. When completing the piping, support the pipes within 0.8 meters (2.5 ft.) on either side of
the trap.
9. The use of unions is recommended to facilitate connection and disconnection of the
screwed versions.
NOTE: For socket weld connections, use electric arc welding with a single pass. Internal parts
are not damaged by one-pass welding.
●Installation, inspection, maintenance, repairs, disassembly, adjustment
and valve opening/closing should be carried out only by trained
maintenance personnel.
●Take measures to prevent people from coming into direct contact with
product outlets.
●Do not use excessive force when connecting threaded pipes.
●Install for use under conditions in which no freeze-up will occur.
●Install for use under conditions in which no water hammer will occur.
CAUTION

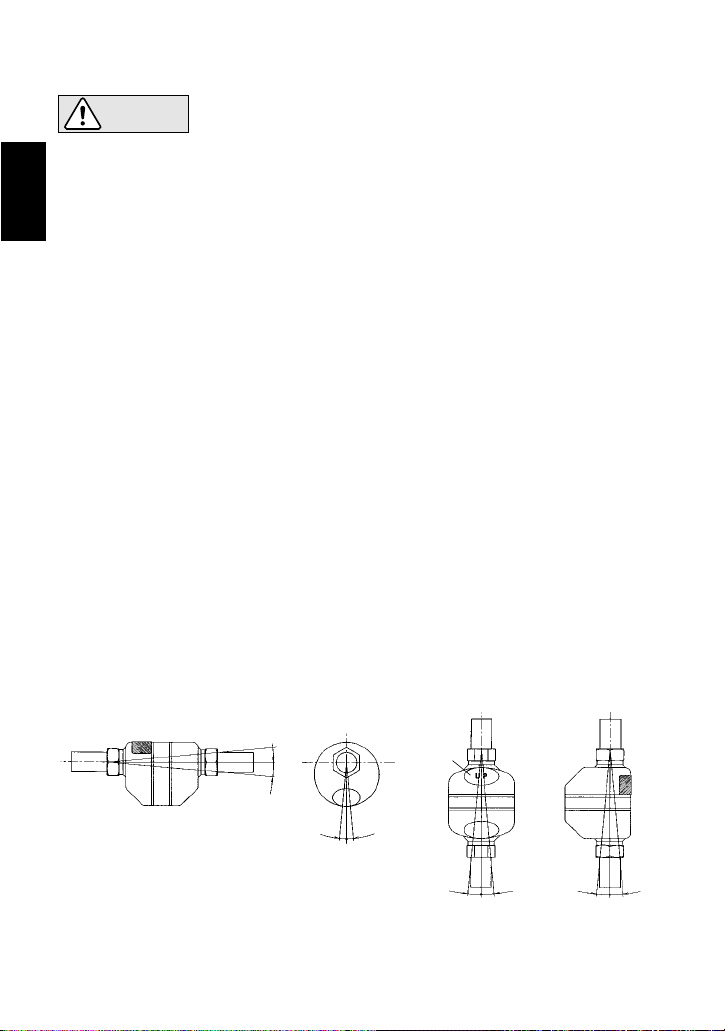

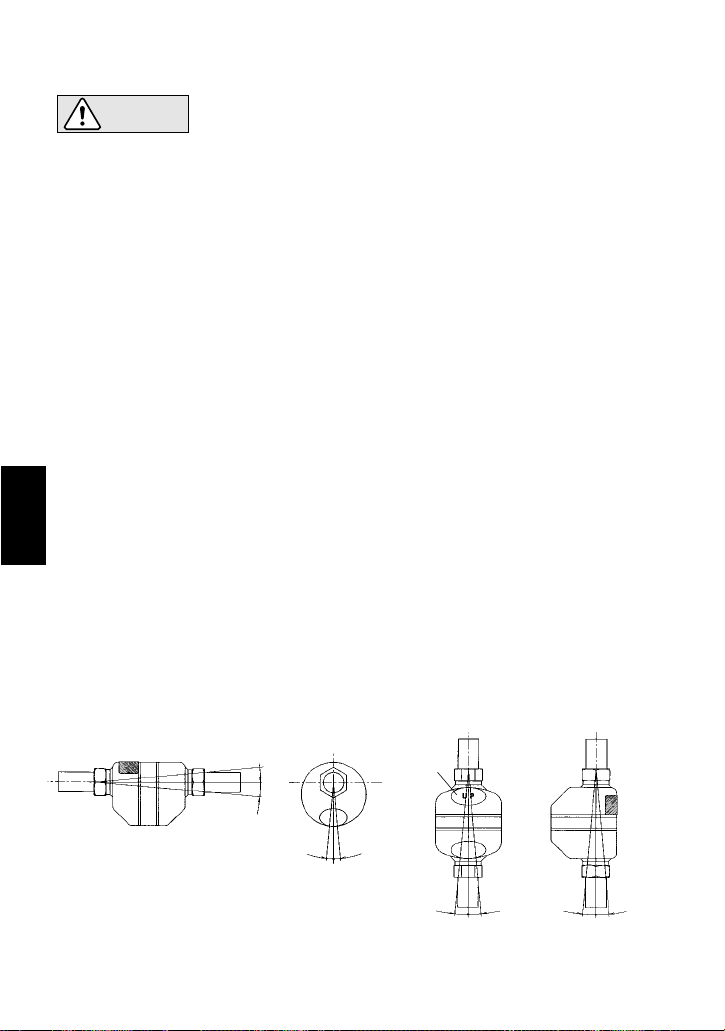

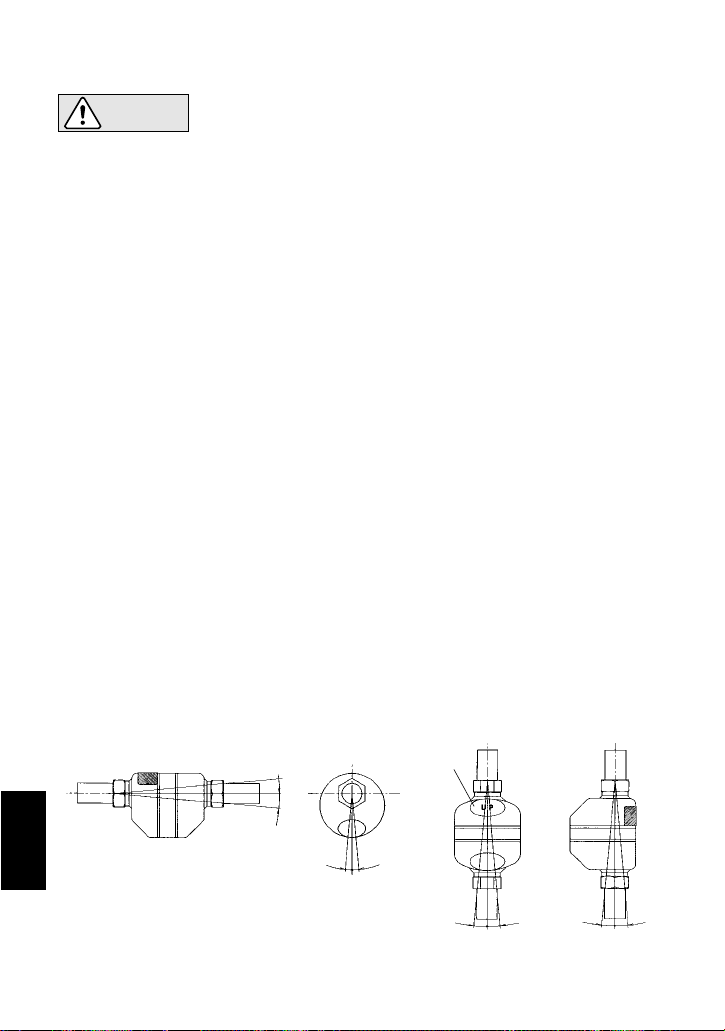

For horizontal installation
Allowable Inclination
For vertical installation
5˚
5˚
5˚ 5˚
5˚ 5˚ 5˚ 5˚
UP-Seal

―8―
English
Check to make sure that the pipes connected to the trap have been installed properly.
2. Is the pipe diameter suitable?
3. Has the trap been installed within the allowable inclination, with name plate or UP seal facing
up and with the arrow on the nameplate pointing in the direction of flow?
4. Has sufficient space been secured for maintenance?
5. Have maintenance valves been installed at the inlet and outlet? If the outlet is subject to
back pressure, has a check valve been installed?
6. Is the inlet pipe as short as possible, with as few bends as possible, and installed so that the
condensate will flow naturally down into the trap?
1. Has the piping work been done with the proper methods, as shown in the table below?

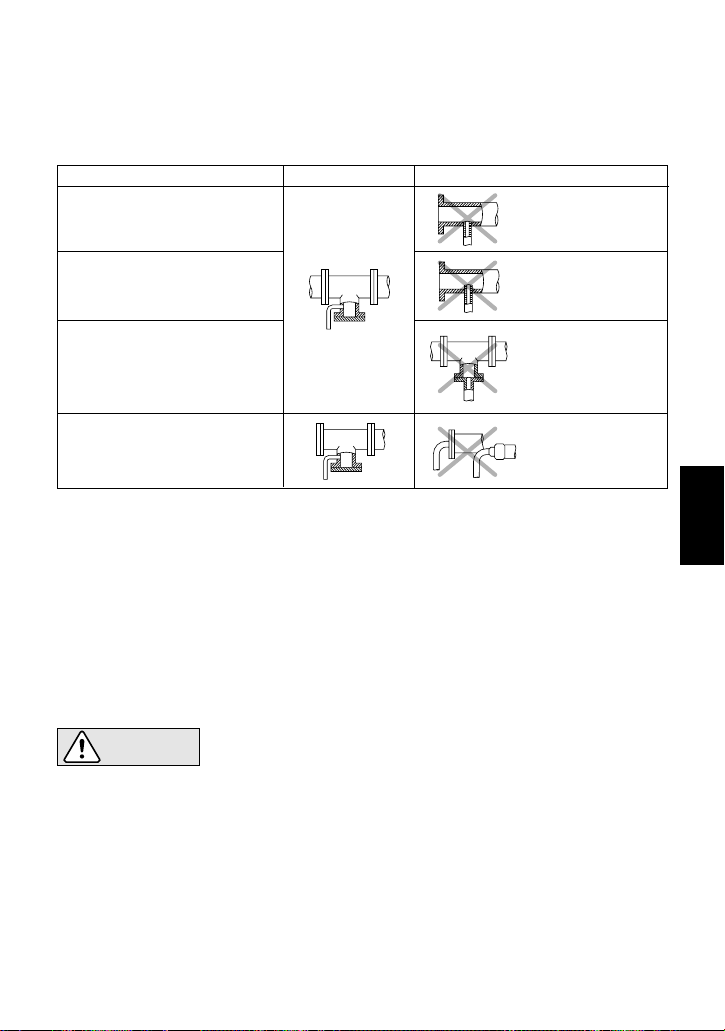

5. Piping Arrangement
Requirement
Diameter is too
small.
Diameter is too
small and inlet
protrudes into pipe.
Rust and scale
flow into the trap
with the
condensate.
Condensate
collects in the
pipe.
Correct Incorrect
Install a catchpot with the
proper diameter.
Make sure the flow of
condensate is not
obstructed.
To prevent rust and scale
from flowing into the trap,
connect the inlet pipe
25 - 50 mm (1 - 2 in) above
the base of the T - pipe.
When installing on the
blind end, make sure
nothing obstructs the flow
of condensate.
6. Inspection and Maintenance
Periodic operational inspections should be performed, at least twice per year or at intervals
according to use. Steam trap failure may result in temperature drop in the equipment, poor
product quality or increased losses due to steam leakage.
While the trap itself is maintenance-free, there may be other causes of malfunction, as
described in chapter 5 "Piping Arrangement" and chapter 7 "Troubleshooting". If the
corrective measures described therein do not solve the problem, the trap has possibly reached
the end of its service life and must be replaced.
●Installation, inspection, maintenance, repairs, disassembly, adjustment
and valve opening/closing should be carried out only by trained
maintenance personnel.
●Before attempting removal of the trap, close the inlet and outlet isolating
valves and wait until the trap has cooled completely. Failure to do so may
result in burns.
CAUTION

―9―
English

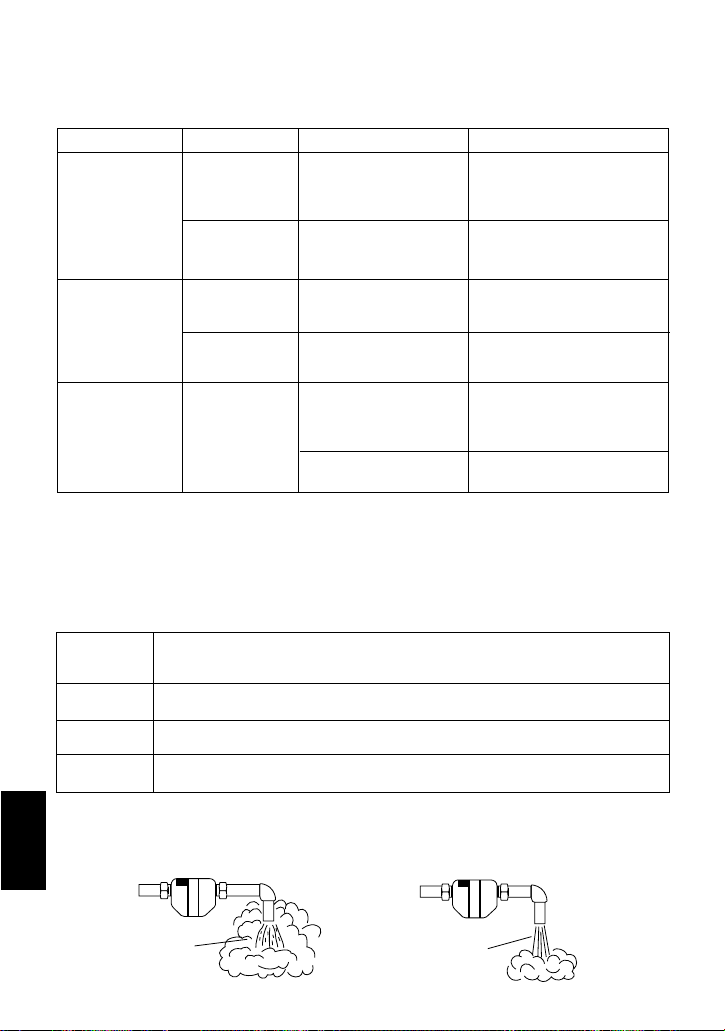

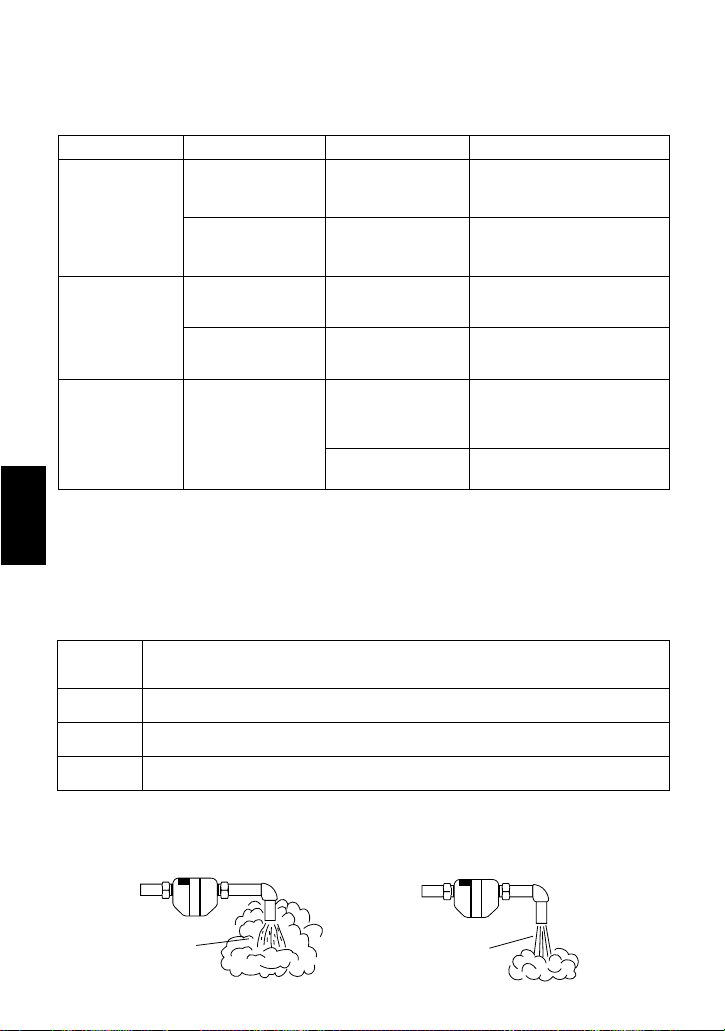

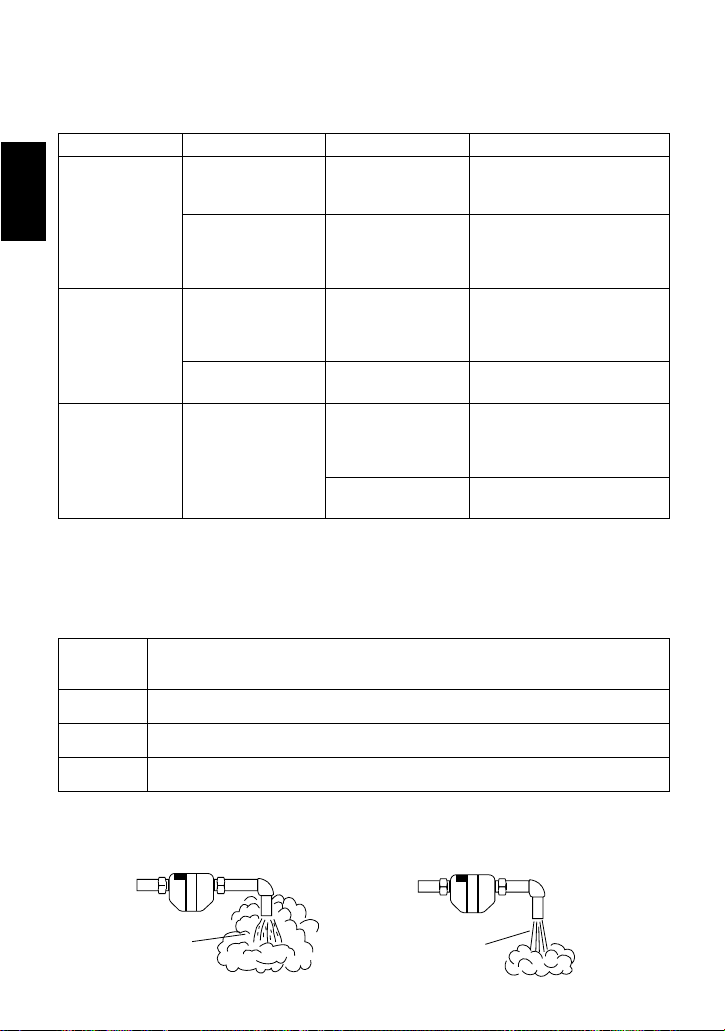

7. Troubleshooting
If the expected performance is unachievable after installation of the steam trap, read chapters 4
and 5 again and check the following points for appropriate corrective measures.
Problem
Condensate is
not discharged
Float does not float
Poor discharge of
condensate
Steam leakage
or blow-off
Clogging with dirt
Trap discharge
capacity
Clogging with dirt
Float does not seat
securely on valve
seat
Pressure exceeds
maximum operating
pressure
Pipelines upstream
or downstream of
the steam trap are
clogged
Trap capacity is too
small
Severe vibration of
trap
Pipelines upstream
or downstream of
the steam trap are
clogged
Improper trap
installation (above
the max. allowable
inclination angle)
Replace trap with appropriately
rated model or, if possible,
reduce steam pressure
Clean pipelines
Replace with larger trap
Reinforce trap piping
supports
Clean pipelines
Correct trap installation
Cause Analysis Corrective Measures
8. Operational Check
Flash Steam Live Steam Leakage
White jet
containing
water droplets
Clear, slightly
bluish jet
Normal: Condensate is discharged continuously with flash steam and the sound
of flow can be heard. If there is very little condensate, there is almost no
sound of flow.
Blocked: No condensate is discharged. The trap is quiet and makes no noise,
and the surface temperature of the trap is low.
Blowing: Live steam continually flows from the outlet and there is a continuous
metallic sound.
Live steam is discharged through the trap outlet together with the
condensate and there is a high-pitched sound.
A visual inspection can be carried out to aid in determining the necessity for immediate
maintenance or repair, if the trap is open to atmosphere. If the trap does not discharge to
atmosphere, use diagnostic equipment such as TLV TrapMan or Pocket TrapMan (within its
pressure and temperature measurement range).
(When conducting a visual inspection, flash steam is sometimes mistaken for steam leakage. For
this reason, the use of a steam trap diagnostic instrument such as TLV TrapMan is highly
recommended.)
Steam
Leakage:

9. Optional Insulation Cover on SS3N and SS3V
Insulation cover attachment work should only be carried out when the surface of the product is at
room temperatur. For products with socket weld connections the insulation cover should be
attached after the product is welded onto the pipe.
3. Using the aluminum tape, seal the area
where the halfshells meet. Then wrap 3
more turns of sealing tape over the top
of the sealing tape applied in step 1.
1. Wrap the sealing tape around the
inlet and outlet connection at each
end of the trap (3 turns for each).
2. Fit the two halfshells of the insulation cover around
the trap until the 5 tabs and 5 holes are perfectly
aligned.
A nameplate is affixed to the insulation cover. Make
sure that direction of the arrow on the nameplate
matches the direction of condensate flow.
Short tape
Long tape
10. Product Warranty
1) Warranty Period: one year after product delivery.
2) TLV CO., LTD. warrants this product to the original purchaser to be free from defective
materials and workmanship. Under this warranty, the product will be repaired or replaced at
our option, without charge for parts or labor.
3) This product warranty will not apply to cosmetic defects, nor to any product whose exterior
has been damaged or defaced; nor does it apply in the following cases:
1. Malfunction due to improper installation, use, handling, etc., by other than TLV CO., LTD.
authorized service representatives.
2. Malfunctions due to dirt, scale, rust, etc.
3. Malfunctions due to improper disassembly and reassembly, or inadequate inspection and
maintenance by other than TLV CO., LTD. authorized service representatives.
4. Malfunction due to disasters or forces of nature.
5. Accidents or malfunctions due to any other cause beyond the control of TLV CO., LTD.
4) Under no circumstances will TLV CO., LTD. be liable for consequential economic loss or
damage or consequential damage to property.
―10―
English

4. Einbauhinweise
1. Vor dem Einbau die Transport-Schutzkappen entfernen.
2. Vor Einbau Leitung durchblasen, um Öl und Verschmutzungen zu entfernen.
3. Um Wartung und Inspektion zu erleichtern, wird der Einbau von Absperrorganen vor und
hinter dem Kondensatableiter empfohlen. Auch sollte eine Umgehungsleitung zur
Notentwässerung vorgesehen werden.
4. Die Zuführleitung sollte kurz sein, so wenig Krümmer wie möglich aufweisen und ist so zu
verlegen, dass das Kondensat durch Schwerkraftwirkung dem Kondensatableiter zufließen
kann.
5. Der Kondensatableiter ist so einzubauen, dass die nachfolgend gezeigten Schräg-
lagentoleranzen nicht überschritten werden und der Pfeil auf dem Typenschild in Durch-
flussrichtung zeigt.
6. Das UP-Schild des vertikalen Typs und das Typenschild des horizontalen Typs muss nach
oben zeigen.
7. Falls die Auslassleitung in einen Tank oder eine Kondensatrückführleitung mündet, oder falls
mehrere Kondensatableiter an eine gemeinsame Leitung angeschlossen sind, muss ein
Rückschlagventil hinter jedem Kondensatableiter eingebaut werden.
8. Die Kondensatleitung muss im Abstand von maximal 800 mm vor und hinter dem
Kondensatableiter abgestützt werden.
9. Bei Einsatz eines Typs mit Muffenanschluss wird empfohlen, Rohrverschraubungen davor
und dahinter anzubringen.
ANMERKUNG: Bei Schweißmuffenanschluss Elektroschweißung mit einlagiger Schweißnaht
anwenden. Die Innenteile erwärmen sich dann nicht so hoch, dass sie beschädigt werden könnten.
●Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten,
Öffnen/Schließen von Armaturen, Einstellung von Komponenten dürfen
nur von geschultem Wartungspersonal vorgenommen werden.
●In sicherer Enfernung von Auslassöffnungen aufhalten und andere
Personen warnen, sich fernzuhalten.
●Bei Schraubanschlüssen keine übermäßige Kraft anwenden, damit die
Gewinde nicht beschädigt werden.
●Kondensatableiter in frostsicherer Umgebung einbauen, oder
entsprechende Frostschutzeinrichtungen vorsehen.
●Kondensatableiter nur an Stellen einbauen, an denen kein Wasserschlag
eintreten kann.
VORSICHT
5˚
5˚
5˚ 5˚
5˚ 5˚ 5˚ 5˚
Für horizontalen Einbau Für vertikalen Einbau
UP-Schild
Schräglagentoleranz
―11―
Deutsch

2. Ist die Nennweite groß genug?
3. Wurde der KA innerhalb der Schräglagentoleranz, mit dem UP-Schild oder dem Typenschild
nach oben und mit dem Pfeil auf dem Typenschild in Durchflussrichtung eingebaut?
4. Ist genügend Platz für Wartungsarbeiten vorhanden?
5. Wurden vor und hinter dem KA Absperrarmaturen eingebaut? Falls Gegendruck besteht,
wurde ein Rückschlagventil eingebaut?
6. Ist die Zuleitung so kurz wie möglich, hat sie so wenig Krümmer wie möglich und kann das
Kondensat durch Schwerkraft zufließen?
5. Rohrleitungsführung
Vorschrift
Durchmesser zu
klein.
Durchmesser zu klein
und Abflussrohr ragt
in Rohrleitung hinein.
Rost und sonstige
Ablagerungen
gelangen mit dem
Kondensat in den
KA.
Kondensat sammelt
sich in Rohrleitung
an.
Richtig Falsch
Kondensatstutzen mit aus-
reichendem Durchmesser
einbauen.
Für ungehinderten
Kondensatzufluss
sorgen.
Um Rost und sonstige Ab-
lagerungen vom KA fernzuhalten
muss die Zuleitung 25 -50 mm
über dem Deckel des Stutzens
angeschlossen werden.
Bei Einbau an Leitungsenden ist
die nebenstehende Anschlussart
vorzusehen, damit das Kondensat
ungehindert abfließen kann.
Stellen Sie sicher, dass die Rohrleitungsarbeiten richtig ausgeführt wurden und der KA wie
beschrieben eingebaut wurde.
1. Wurden die Rohrleitungen so ausgeführt, wie unten beschrieben?
6. Inspektion und Wartung
Es wird empfohlen, mindestens zweimal pro Jahr oder, je nach Betriebsweise, in kürzeren
Zeitabständen eine Prüfung mit einem geeigneten Instrument durchzuführen. Fehlerhafte
Kondensatableiter führen zu unerwünschten Dampfverlusten.
Die Kondensatableiter der SS-Serie sind wartungsfrei. Jedoch können an anderer Stelle
Betriebsstörungen auftreten, die im Kapitel 5 "Rohrleitungsführung" und Kapitel 7 "Fehlersuche"
erläutert werden. Falls die dort vorgeschlagenen Gegenmaßnahmen nicht zur Behebung der
Fehler führen, liegt möglicherweise am Kondensatableiter Verschleiß vor und er muss
ausgetauscht werden.
●Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten,
Öffnen/Schließen von Armaturen, Einstellung von Komponenten, dürfen
nur von geschultem Wartungspersonal vorgenommen werden.
●Vor dem Ausbau sind die Absperrarmaturen auf beiden Seiten zu
schließen. Gehäuse vollständig abkühlen lassen, damit Verletzungen
durch heißes Kondensat oder Dampf vermieden werden.
VORSICHT
―12―
Deutsch

―13―
Deutsch
7. Fehlersuche
Falls der Kondensatableiter nicht zufriedenstellend arbeitet, lesen Sie nochmals Kapitel 4 und 5.
Dann gehen Sie die nachfolgende Fehlerliste durch, um den Fehler zu orten und zu korrigieren.
Symptom
Kondensat läuft
nicht ab
Schwimmerkugel
hebt nicht ab
Kondensat läuft
ungenügend ab
Dampfverlust
Schmutz-
ansammlung
Durchsatzleistung
zu gering
Schmutz-
ansammlung
Schwimmerkugel
sitzt nicht dicht
auf Ventilsitz
Dampfdruck über
zulässigem Druck
Leitung vor oder
hinter KA blockiert
KA zu klein
Starke Vibration
Leitung vor oder
hinter KA blockiert
KA in zu großer
Schräglage
eingebaut
Dampfdruck, falls möglich,
verringern oder KA für
höheren Druck einbauen
Reinigen
Größeren KA einbauen
Rohrleitung besser
abstützen
Reinigen
KA innerhalb
Schräglagentoleranz
einbauen
Fehler Ursachen Gegenmaßnahmen
8. Funktionsprüfung
Entspannungsdampf Dampfverlust
Weißer Strahl
mit Dampf-
tröpfchen
Klarer, leicht
bläulicher Strahl
Falls der Kondensatableiter das Kondensat ins Freie abführt, können visuelle Inspektionen einen
Hinweis geben, ob sofortige Wartung oder Reparatur notwendig ist. An Kondensatrückführlei-
tungen angeschlossene KA können mit geeigneten Messgeräten, z. B. TLV TrapMan oder
Pocket TrapMan (innerhalb ihrer Druck- und Temperaturmessbereiche) geprüft werden.
(Bei visueller Inspektion wird oft Entspannungsdampf mit Dampfverlust verwechselt. Daher wird
empfohlen, im Zweifel Messgeräte, z. B. TLV TrapMan zu verwenden).
Normal: Kondensat wird kontinuierlich unter Bildung von Entspannungsdampf abgeleitet.
Ein entsprechendes Fließgeräusch ist zu hören. Bei geringer Kondensatmenge ist
dieses Geräusch ebenfalls geringer, oder kaum noch wahrnehmbar.
Blockiert: Kondensatabfluss nicht feststellbar. Der KA macht kein Geräusch und seine
Oberflächentemperatur ist niedrig.
KA
bläst: Sattdampf tritt kontinuierlich an der Auslassseite aus und ein metallisch klingendes Geräusch ist hörbar.
Dampf-
verlust: Sattdampf, vermischt mit Kondensat tritt mit einem pfeifenden Geräusch an der Auslassseite aus.

10. Garantie
9.
Auf Wunsch erhältliche Isolierschale für SS3N und SS3V
Montage der Isolierschalen erst durchführen, wenn die Gehäuseoberfläche des KA auf
Raumtemperatur abgekühlt ist.
KA mit Schweissmuffenanschluss: Die Isolierschale erst anbringen, wenn der KA in die Leitung
geschweisst ist.
3. Die beiden Aluminiumstreifen über
die Nahtstelle kleben, wie gezeigt.
Dann die in Schritt 1 mit
Dichtungsband umwickelten
Stellen nochmals 3-mal mit
Dichtungsband umwickeln.
1. Einlass- und Auslassverbindung des
KA jeweils 3-mal mit Dichtungsband
umwickeln.
2. Die beiden Halbschalen so um den KA herum
anpassen, dass die 5 Nocken am Umfang der einen
Halbschale in die Schlitzlöcher der anderen einrasten.
Die Isolierschale ist mit einem Typenschild versehen.
Bei Einbau sicherstellen, dass der Pfeil auf dem
Typenschild mit der Flussrichtung des Kondensats
übereinstimmt.
Kurzes Band
Langes Band
1) Garantiezeit: Ein Jahr nach Lieferung.
2) Falls das Produkt innerhalb der Garantiezeit, aus Gründen die TLV CO., LTD. zu vertreten
hat, nicht der Spezifikation entsprechend arbeitet, oder Fehler an Material oder Verarbeitung
aufweist, wird es kostenlos ersetzt oder repariert.
3) Von der Produktgarantie ausgenommen sind kosmetische Mängel sowie Beschädigungen
des Produktäußeren. Die Garantie erlischt außerdem in den folgenden Fällen:
1. Schäden, die durch falschen Einbau oder falsche Bedienung hervorgerufen werden.
2. Schäden, die durch Verschmutzungen, Ablagerungen oder Korrosion usw. auftreten.
3. Schäden, die durch falsches Auseinandernehmen und Zusammenbau, oder ungenügende
Inspektion und Wartung entstehen.
4. Schäden verursacht durch Naturkatastrophen und Unglücksfälle.
5. Unglücksfälle und Schäden aus anderen Gründen, die von TLV CO., LTD. nicht zu
vertreten sind.
4) TLV CO., LTD. haftet nicht für Folgeschäden.
Deutsch
―14―

4. Installation correcte
NOTE: Pour les raccordements à douille, utiliser une soudure à l’arc électrique avec passage
unique. Les pièces internes ne sont pas endommagées par ce type de soudure.
1. Ne pas oublier d’ôter toutes les étiquettes protectrices avant l’installation.
2. Avant d’installer le purgeur, purger la conduite d’entrée afin d’en retirer l’huile et les saletés.
3. Installer une soupape by-pass pour évacuer le condensât, ainsi que des soupapes d’entrée
et de sortie pour isoler le purgeur en cas de défaillance ou d’entretien.
4. Installer le purgeur dans la section la plus basse de la conduite ou de l’équipement, de
façon à ce que le condensât coule naturellement vers le purgeur, par gravité. La conduite
d’entrée devrait être la plus courte et la moins courbée possible.
5. Installer le purgeur en tenant compte des limites d’inclinaison, comme illustré ci-dessous.
S’assurer aussi que la flèche sur la plaquette nominative pointe dans la direction du flux de
condensât.
6. Vérifier que l’étiquette "UP" (pour le type vertical) ou la plaquette nominative (pour le type
horizontal) se trouve au dessus.
7. Installer un clapet de retenue à la sortie du purgeur dans le cas où la conduite d’évacuation
du condensât mène à une citerne ou à une conduite de récupération; la même chose vaut
dans le cas où la conduite de collecte du condensât est raccordée à plusieurs purgeurs.
8. Lors de l’assemblage des tuyauteries, prévoir un support des conduites à l’intérieur d’un
intervalle de 0,8 mètre de chaque côté du purgeur.
9. L’utilisation de raccords est recommandée pour faciliter la connexion et la déconnexion des
versions taraudées.
●Tout installation, inspection, entretien, réparation, démontage, ajustement
et ouverture/fermeture de vanne doit être fait uniquement par une
personne formée à l’entretien.
●Prendre des mesures appropriées afin d’éviter que des personnes
n’entrent en contact direct avec les ouvertures du produit.
●Ne pas utiliser de force excessive lors du raccord de la version taraudée
du purgeur sur la tuyauterie.
●Utiliser le purgeur dans des conditions où le gel ne se produit pas.
●Ne pas utiliser le purgeur dans des conditions où des coups de belier
peuvent se produire.
ATTENTION
5˚
5˚
5˚ 5˚
5˚ 5˚ 5˚ 5˚
Pour installation horizontale
Limites d’inclinaison
Pour installation verticale
Etiquette "UP"
―15―
Français

―16―
Français
Vérifier que les conduites raccordées au purgeur soient installées correctement.
1. Est-ce que le tuyautage à été fait correctement, tel qu’illustré dans le tableau ci-dessous?
6. Contrôle & entretien
Des inspections périodiques devraient être faites au moins deux fois par an,
ou bien aux intervalles habituels. La défaillance d’un purgeur de vapeur peut entraîner
une chute des températures du système, une mauvaise qualité du produit ou des pertes
additionnelles suite à des fuites de vapeur.
Bien que le purgeur de vapeur soit libre de tout entretien, d’autres causes de
dysfonctionnement peuvent apparaître. Celles-ci sont décrites dans les parties 5 "Disposition
des conduites" et 7 "Détection des problèmes". Si ces mesures correctives-là ne résolvent
pas le problème, le purgeur a probablement atteint la fin de sa vie et doit être remplacé.
●Tout installation, inspection, entretien, réparation, démontage,
ajustement et ouverture/fermeture de vanne doit être fait uniquement
par une personne formée à l’entretien.
●Avant de retirer le purgeur des tuyauteries et de le démonter, fermer les
soupapes de sectionnement à l’entrée et à la sortie du purgeur, et
attendre qu’il soit complètement refroidi. Le non-respect de ces
consignes peut-être à l’origine de brûlures.
ATTENTION
Condition requise
Diamètre trop petit.
Diamètre trop petit et
l’entrée fait saillie
dans la conduite.
De la rouille et de
l’écaille pénètrent le
purgeur avec le
condensât.
Le condensât
s’accumule dans la
conduite.
Correct Incorrect
Installer un séparateur de
saletés d’un diamètre
approprié.
S’assurer que le flux de
condensât n’est pas obstrué.
Pour empêcher l’entrée de
rouille et d’écaille dans le
purgeur, connecter le tuyau
d’entrée 25-50 mm au-dessus
de la base du tuyau en T.
Lorsque le purgeur est installé
en bout de conduite, vérifier
que rien n’obstrue le flux de
condensât.
2. Est-ce que le diamètre de la conduite est approprié?
3. Est-ce que le purgeur a été installé en respectant les limites d’inclinaison, et avec la flèche
sur la plaquette nominative pointant dans la direction du flux et la plaquette nominative ou
l’étiquette "UP" se trouvant au dessus?
4. Est-ce qu’un espace suffisant a été prévu pour l’entretien?
5. Est-ce que des vannes d’entretien ont été installées à l’entrée et à la sortie? Si la sortie est
sujette à contre-pression, est-ce qu’un clapet de retenue a été installé?
6. Est-ce que la conduite d’entrée est la plus courte et la moins courbée possible, et installée
de façon à ce que le condensât coule vers le purgeur naturellement?
5. Disposition des conduites

―17―
Français
7. Détection des problèmes
Si les performances attendues ne sont pas satisfaisantes après l’installation du purgeur, relire les
parties 4 et 5, et vérifier les points suivants afin de décider des remèdes appropriés.
Problème
Pas de décharge
de condensât
Le flotteur ne
flotte pas
Faible décharge
de condensât
Fuites de vapeur
Encrassement
Capacité de
débit
Encrassement
Le flotteur ne
repose pas de
manière étanche
sur le siège de
soupape
La pression de
fonctionnement
maximale est dépassée
Les conduites en
amont ou en aval du
purgeur sont encrassées
La capacité du
purgeur est trop
petite
Fortes vibrations du
purgeur
Les conduites en amont
ou en aval du purgeur
sont encrassées
Mauvaise installation du
purgeur (l’angle
d’inclinaison du purgeur
est trop important)
Remplacer le purgeur par un
mod
è le approprié ou
(si possible) réduire la pression
de la vapeur.
Nettoyer les conduites
Remplacer par un purgeur
plus grand
Renforcer les tuyaux
supports du purgeur
Nettoyer les conduites
Installer correctement le
purgeur
Symptôme Cause Remèdes
8. Inspection en état de marche
Vapeur de revaporisation Fuite de vapeur vive
Jet blanc contenant
des gouttelettes
d
’ eau
Jet clair et
bleuâtre
Normal: Le condensât est évacué de façon continue avec de la vapeur de
revaporisation, et le bruit du flux est audible. S’il n'y a que peu de
condensât, le flux n'est pratiquement pas audible.
Bloqué: Pas d’évacuation du condensât. Le purgeur ne fait pas de bruit et la
température de sa surface est basse.
Grosse fuite: De la vapeur vive s'écoule continuellement par la sortie tout en faisant un bruit
métallique continu.
Fuite de
vapeur: De la vapeur vive est évacuée du purgeur avec le condensât tout en émettant
un son aigu.
Une inspection visuelle permet de déterminer si un entretien ou une réparation immédiate sont
nécessaires au cas où le purgeur est ouvert à l'atmosphère. Utiliser du materiel de diagnostique,
comme un TLV TrapMan ou Pocket TrapMan (en respectant les limites de pression et de
température indiquées pour la mesure) si le condensât n'est pas évacué dans l'atmosphère.
(Lors d'une inspection visuelle, il est facile de confondre la présence de vapeur de revaporisation
avec une fuite de vapeur. Pour cette raison, l'utilisation d'un appareil de diagnostique comme le
TLV TrapMan est fortement recommandé.)

9. Coquille isolante optionnelle pour les SS3N et SS3V
Installer la coquille isolante seulement lorsque la température de surface du produit est à la
température ambiante.
Pour les produits avec des raccordements à souder, assurez-vous de relier la coquille isolante au
produit seulement après que le produit sera soudé à la tuyauterie.
3. Sceller la zone de rencontre des deux
demi-coquilles avec du ruban
d’aluminium.
Enveloppez ensuite la région où se
trouve le ruban d’étanchéité apposé à
la première étape de trois tours
supplémentaires de ruban.
1. Enveloppez les raccordements aval
et amont à chaque bout du purgeur
avec le ruban d’étanchéité ci-joint
(trois tours chaque).
2. Placer les deux demi-coquilles autour du purgeur
jusqu’à ce que les 5 attaches et les 5 trous soient
parfaitement alignés.
Une plaquette nominative est fixée à la coquille
isolante. Assurez-vous que la direction de la flèche
indiquée sur la plaquette nominative correspond à
la direction du flux de condensât.
Ruban court
Ruban long
10. Garantie
1) Durée de la garantie: Un an à partir de la livraison du produit.
2) Champ d’application de la garantie: TLV CO., LTD. garantit à l’acheteur originel que ce
produit est libre de tout matériau ou main d’oeuvre défectueux. Sous cette garantie, le
produit sera réparé ou remplacé, au choix de TLV CO., LTD., sans aucun frais de
pièces ou de main d’oeuvre.
3) Cette garantie ne s’applique pas aux défauts cosmétiques ni aux produits dont l’extérieur a
été endommagé ou mutilé; elle ne s’applique pas non plus dans les cas suivants:
1. Dysfonctionnements dûs à toute installation, utilisation ou maniement impropre par un
agent de services autre que ceux agréés par TLV CO., LTD.
2. Dysfonctionnements attribuables aux saletés, dépôts, rouille, etc...
3. Dysfonctionnements dûs à un démontage et/ou à un rassemblage inconvenant, ou à tout
contrôle ou entretien inadéquat, par un agent autre que ceux agréés par TLV CO., LTD.
4. Dysfonctionnements dûs à toute catastrophe ou force naturelle.
5. Accidents ou dysfonctionnements dûs à toute autre cause échappant au contrôle de
TLV CO., LTD.
4) En aucun cas, TLV CO., LTD. ne sera responsable des dégâts économiques ou immobiliers
consécutifs.
―18―
Français

Printed on recycled paper. Auf Recycling-Papier gedruckt. Imprimé sur du papier recyclé.
881 Nagasuna, Noguchi, Kakogawa,
Hyogo 675-8511, Japan
Manufacturer:
Hersteller:
Fabricant:
Tel: [81]-(0)79-422-1122
Fax: [81]-(0)79-422-0112
Für Reparatur und Wartung:
Wenden Sie sich bitte an Ihre Vertretung oder an eine der Niederlassungen.
For Service or Technical Assistance:
Contact your representative or your regional office.
Pour tout service ou assistance technique:
Contactez votre agent ou votre bureau régional .
Rev. 2/2016 (M)
USA and Canada:
USA und Kanada:
E.U. et le Canada:
13901 South Lakes Drive, Charlotte,
NC 28273-6790, U.S.A.
Tel: [1]-704-597-9070
Fax: [1]-704-583-1610
Mexico:
Mexiko:
Mexique:
Tel: [52]-55-5359-7949
Fax: [52]-55-5359-7585
Av. Jesús del Monte 39-B-1001, Col. Hda. de las Palmas,
Huixquilucan, Edo. de México, 52763, México
Star Lodge, Montpellier Drive, Cheltenham,
Gloucestershire GL50 1TY, U.K.
Tel: [44]-(0)1242-227223
Fax: [44]-(0)1242-223077
United Kingdom:
Großbritannien:
Royaume Uni:
France:
Frankreich:
France:
Parc d’Ariane 2, bât. C, 290 rue Ferdinand Perrier,
69800 Saint Priest, France
Tel: [33]-(0)4-72482222
Fax: [33]-(0)4-72482220
Oceania:
Ozeanien:
Océanie:
Unit 8, 137-145 Rooks Road, Nunawading,
Victoria 3131, Australia
Tel: [
61 ]-( 0)3-9873 5610
Fax: [ 61 ]-( 0)3-9873 5010
36 Kaki Bukit Place, #02-01/02,
Singapore 416214
Southeast Asia:
Südostasien:
Asie du Sud-Est:
Tel: [65]-6747 4600
Fax: [65]-6742 0345
Room 1306, No. 103 Cao Bao Road,
Shanghai, China 200233
China:
China:
Chine:
Tel: [86]-(0)21-6482-8622
Fax: [86]-(0)21-6482-8623
Malaysia:
Malaysien:
Malaisie:
No.16, Jalan MJ14, Taman Industri Meranti Jaya,
47120 Puchong, Selangor, Malaysia
Tel: [60]-3-8065-2928
Fax: [60]-3-8065-2923
Korea:
Korea:
Corée:
#302-1 Bundang Technopark B, Yatap, Bundang,
Seongnam, Gyeonggi, 463-760 Korea
Tel: [82]-(0)31-726-2105
Fax: [82]-(0)31-726-2195
881 Nagasuna, Noguchi, Kakogawa,
Hyogo 675-8511, Japan
Other countries:
Andere Länder:
Autres pays:
Tel: [81]-(0)79-427-1818
Fax: [81]-(0)79-425-1167
Europe:
Europa:
Europe:
Daimler-Benz-Straße 16-18,
74915 Waibstadt, Germany
Tel: [49]-(0)7263-9150-0
Fax: [49]-(0)7263-9150-50
Argentina:
Argentinien:
Argentine:
Ciudad Autónoma de Buenos Aires, Argentina Tel: [54]-(0)11-4781-9583
