TM Technologie VIP HAL 350 User manual

PRZEZNACZENIE
Zestawy awaryjnego zasilania oświetlenia z serii V przeznaczone są do zabudowy w oprawach oświetleniowych wyposażonych w halogenowe źródła
światła w zakresie mocy od 5 do 50 pracujące przy napięciu 12, przystosowując powyższe oprawy do działania w następujących trybach pracy:
-„po zanikowej” z jednym halogenem, który świeci tylko w przypadku awarii sieci zasilającej,
-„sieciowej i po zanikowej” z jednym halogenem do pracy z sieci, który w przypadku awarii sieci zasilającej przechodzi w tryb pracy awaryjnej
(zasilanie z zewnętrznego zasilacza).
GWARANCJA
Firma TM Technologie gwarantuje poprawne działanie swoich urządzeń pod warunkiem użytkowania ich zgodnie z przeznaczeniem oraz wytycznymi
zawartymi w instrukcji. Gwarancja udzielana jest na 12 miesięcy od daty zakupu. Serwis gwarancyjny obejmuje obszar Rzeczpospolitej Polskiej.
Dla zapewnienia niezawodnego działania modułu awaryjnego konieczna jest wymiana baterii akumulatorów maksymalnie po 4 latach użytkowania
lub w przypadku znacznej utraty (50%) pojemności. Obudowa nie może nosić znamion otwierania. Produkt zużyty należy oddać do utylizacji.
Gwarancja obowiązuje wyłącznie dla produktów zainstalowanych i użytkowanych na terenie Unii Europejskiej. Gwarancja nie obejmuje źródeł światła,
akumulatorów, kosztów związanych z montażem i demontażem urządzeń oraz innych kosztów klienta poniesionych w ramach reklamacji, w tym strat
handlowych, utratę dochodów lub zysków wynikłych ze zgłoszonej reklamacji.
Ogólne warunki gwarancji znajdują się na stronie internetowej www.tmtechnologie.pl
OPIS TECHNICZNY
Zestawy awaryjnego zasilania oświetlenia zasilane są napięciem przemiennym ~230V/50Hz. W tym czasie ładowane lub doładowywane
są wysokotemperaturowe akumulatory Ni-Cd HT, prądem o odpowiedniej wartości. Spadek wartości napięcia sieci zasilającej poniżej wartości krytycznej
lub jego zanik spowoduje automatycznie przełączenie w tryb pracy awaryjnej.
Czas pełnego ładowania akumulatora 24h (pierwsze ładowanie 48h). Ponadto w przetwornicach awaryjnego zasilania oświetlenia zastosowano:
1. układ kontroli ładowania - zapobiegający wystąpieniu zjawiska przeładowania akumulatorów niekorzystnie wpływającego na żywotność ogniw
2. układ kontroli rozładowania - zapobiegający zbyt głębokiemu rozładowaniu ogniw akumulatorowych
3. układ automatycznego przełączania - pomiędzy trybami pracy sieciowej i awaryjnej pozwala na płynne,
stabilne przejście źródeł światła z zasilania sieciowego na zasilanie z akumulatorów
4. układ sygnalizacji - dioda LED informująca o obecności napięcia zasilającego, oraz poprawnego podłączenia przetwornicy z akumulatorem
i procesu ładowania
5. układ testu ręcznego - umożliwiający sprawdzenie prawidłowego działania oprawy w trybie awaryjnym.
Ponowna poprawna praca zestawu w trybie awaryjnym może zostać podjęta wyłącznie po naładowaniu pakietu akumulatorów do poziomu gwarantującego
ich normalną pracę (tj. po 24h).
WARUNKI PRACY I MAGAZYNOWANIA AKUMULATORÓW
Baterie akumulatorów należy dołączyć do przetwornicy po podłączeniu układu obwodu halogenu przy wyłączonym napięciu sieciowym, następnie należy
włączyć zasilanie. W czasie magazynowania, montażu i prac konserwatorsko-budowlanych bateria akumulatorów musi być odłączona od przetwornicy.
Niedopuszczalne jest ciągłe zrzucanie zasilania oprawom awaryjnym gdy akumulator podłączony jest do przetwornicy.
Temperatura pracy akumulatorów jest równa temperaturze pracy modułów 10°÷ 50°C
WARUNKI MAGAZYNOWANIA AKUMULATORÓW
Wilgotność powietrz: max. 85%
Czas i temperatura przechowywania:
2 lata* - temp. 0÷45°C
6 miesięcy - temp. 0÷55°C
* - nie przechowywać akumulatorów bez ładowania dłużej niż 6 miesięcy !!!
NIEPRZESTRZEGANIE WYŻEJ WYMIENIONYCH WARUNKÓW GROZI USZKODZENIEM MODUŁÓW, BATERII AKUMULATORÓW, SKRÓCENIEM ICH ŻYWOTNOŚCI
I POPRAWNOŚCI DZIAŁANIA !!! CO WIĄŻE SIĘ Z UTRATĄ GWARANCJI NA MODUŁY !!!
V
Instrukcja obsługi
v. 1.0
emergency & evacuation lighting
OPERATION
ATTENTION! First activation.
A discharged battery reaches its full capacity after 24 hours of charging.
However, due to technical characteristics of Ni-Cd battery, requirements of proper formatting of this type of battery demand that it should be charged
for the first time continuously for 48 hours.
After 48 hours emergency module has to be put in emergency mode of operation (by fully disconnecting power supply of the L line) Module should work
in this mode until battery packs will be completely exhausted. Restoration of the power supply and charging the batteries for at least the next 36 hours
is an end of the formatting cycle.
Tab.1.
Type Model Power Time Battery
V 350 5–50W 2 h 2× 5×D
DANE TECHNICZNE
Power supply ~230V ±10% / 50Hz ±5%
Nominal power input < 5
Types of supported light sources halogen 12
Light source power 5W do 50W (wg. Tab.1)
Luminous flux halogen 35:35
halogen 50:25
Open circuit voltage 7V
Degree of protection IP 20
Emergency switch time 0,2÷0,8 sec.
Battery discharge current 0,5÷3,0A
Charging process length 24h (first charg. 48 hours)
Battery packs are charged by direct current
Temperature Tc=70°C; Ta=10°÷ 50°C
Overall dimensions L159 x W41 x H33 [mm]
Maximum cord length 1m

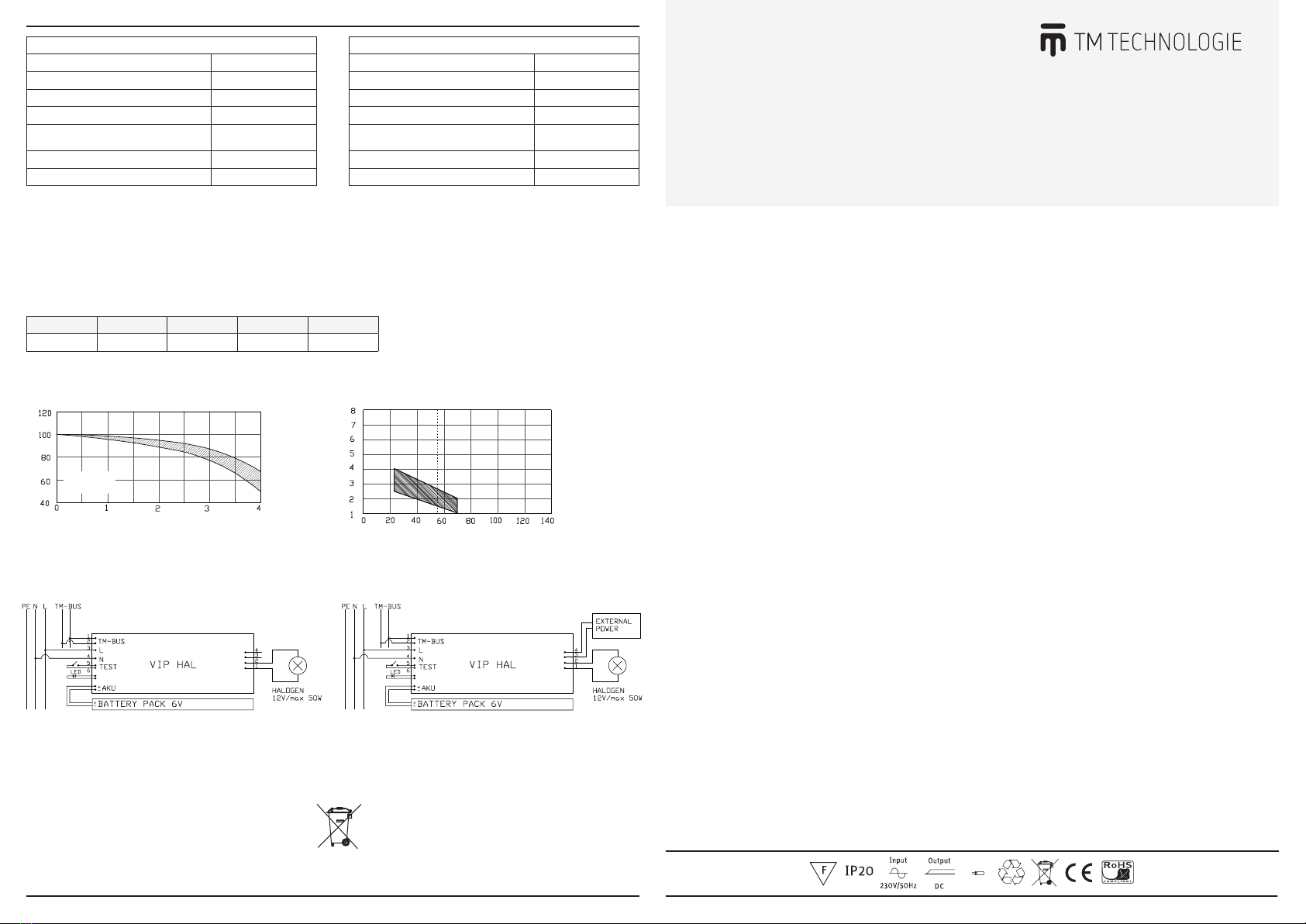

BATTERY LIFESPAN CURVES
CIRCUIT DIAGRAMS
In accordance with the Electronic and Electrical Waste Disposal Law
of 29th July 2005 and Batteries and Accumulators Law of 24th April
2009 this device because of its hazardous components shall be after
use discarded in an electronic and electric goods recycling center.
For detailed instructions regarding the disposal process, please refer
to www.tmtechnologie.pl or proper municipality oce.
Cd
Fig.1. Emergency operation with one halogen
EMERGENCY MODE CONTROL
Electric light fitting with emergency lighting module
V has to be periodically tested in accordance
with applicable regulations (norm PN-EN 50172)
Test reports are available for inspection.
E.V.:1.0V
Temp.:55∞C
uptime (years)
battery capacity (%)
work temperature (°C)
life span (years)
Fig.2. Supply-network and post-current-decay mode
with one halogen
EXTERNAL
POWER
VIP HAL
TM-BUS
TM-BUSPE N L
LED
1
4
+
-
+
-
2
3
3
42
1
5
6
L
N
TEST
AKU HALOGEN
12V/max 50W
BATTERY PACK 6V
VIP HAL
TM-BUS
TM-BUSPE N L
LED
1
4
+
-
+
-
2
3
3
42
1
5
6
L
N
TEST
AKU HALOGEN
12V/max 50W
BATTERY PACK 6V
sp. z o. o., Morawica 355, 32-084 Morawica, gm. Liszki, Poland, tel.: +48 12 444 60 60, fax: +48 12 350 57 34, www.tmtechnologie.pl
Halogen
12

SPOSÓB DZIAŁANIA
UWAGA ! Pierwsze uruchomienie
Rozładowany akumulator uzyskuje pełną pojemność po 24 godzinach ładowania.
Z uwagi na konstrukcję akumulatora Ni-Cd, w celu zapewnienia prawidłowego uformowania akumulatora wymaga się, aby pierwsze ładowanie trwało
nieprzerwanie przez 48 godzin. W tym czasie niedopuszczalne jest wyzwalanie jakichkolwiek testów oraz praca modułu w trybie awaryjnym.
Po upływie tego czasu należy doprowadzić do przejścia modułu w tryb pracy awaryjnej (poprzez odłączenie zasilania linii L). Moduł powinien pracować
w tym trybie, aż do całkowitego wyczerpania akumulatorów. Przywrócenie napięcia zasilającego i ładowanie akumulatorów przez min. 36 godzin kończy cykl
formatowania.
Tab.1.
Typ Model Moc Czas Akumulator
V 350 5–50W 2 h 2× 5×D
DANE TECHNICZNE
Parametry zasilania ~230V ±10% / 50Hz ±5%
Nominalna moc (P) pobierana z sieci < 5
Typ obsługiwanych źródeł światła halogen 12
Moc źródeł światła 5W do 50W (wg. Tab.1)
Strumień świetlny halogen 35:35
halogen 50:25
Napięcie obwodu otwartego 7V
Stopień ochrony IP 20
Przejście w stan pracy awaryjnej 0,2÷0,8 sekundy
Wartość prądu rozładowania akumulatora 0,5÷3,0A
Czas ładowania/doładowywania akumulatora 24h (pierwsze ład. 48h)
Akumulatory ładowane są prądem ciagłym
Temperatura Tc=70°C;
Ta=10°÷ 50°C
Wymiary gabarytowe L159 x W41 x H33 [mm]
Maksymalna długość przewodów 1m
KRZYWE ŻYWOTNOŚCI AKUMULATORÓW
S
E.V.:1.0V
Temp.:55∞C
czas pracy (lata)
pojemność akumulatora (%)
temperatura (°C)
czas pracy (lata)
sp. z o. o., Morawica 355, 32-084 Morawica, gm. Liszki, Poland, tel.: +48 12 444 60 60, fax: +48 12 350 57 34, www.tmtechnologie.pl
Zgodnie z ustawą z dnia 29 lipca 2005r o zużytym sprzęcie
elektrycznym i elektronicznym oraz z ustawą z dnia 24 kwietnia
2009 r. o bateriach i akumulatorach, niniejsze urządzenie
po zużyciu, ze względu na zawarte substancje niebezpieczne
podlega zbiórce zużytego sprzętu elektrycznego i elektronicznego.
Szczegółowe informacje dotyczące zbiórki można uzyskać
w gminnych jednostkach oraz na stronie www.tmtechnologie.pl.
Cd
Rys. 1. Praca awaryjna z jednym halogenem Rys. 2. Praca sieciowo-awaryjna z jednym halogenem
KONTROLA PRACY AWARYJNEJ
Oprawa z zestawem zasilania awaryjnego V musi
być regularnie testowana zgodnie z obowiązującymi
przepisami (norma PN-EN 50172). Wyniki testów
muszą być ewidencjonowane i być dostępne dla
inspektora przeciwpożarowego.
ZASILANIE
ZEWNĘTRZNE
VIP HAL
TM-BUS
TM-BUSPE N L
LED
1
4
+
-
+
-
2
3
3
42
1
5
6
L
N
TEST
AKU HALOGEN
12V/max 50W
PAKIET AKUMULATOROWY 6V
VIP HAL
TM-BUS
TM-BUSPE N L
LED
1
4
+
-
+
-
2
3
3
42
1
5
6
L
N
TEST
AKU HALOGEN
12V/max 50W
PAKIET AKUMULATOROWY 6V
DEVICE PURPOSE AND APPLICATION
Emergency Lighting Modules of the V series are designed to be encased in electric light fittings which are equipped with halogen light sources
in the 5-50 range working in 12 voltage halogen. In eect, these electric light fittings are converted to work in the following modes of operation:
-post-current-decay mode with one fluorescent lamp, which turns on only in the case of power supply failure
-supply-network and post-current-decay mode with one lamp. In this mode halogen lamp previously working
connected to supply network retracts to emergency operation when the network fails
WARRANTY
TM Technologie guarantees proper performance of products it manufactures if their operation is conducted within their purpose and with the observance
of instructions specified in the manual. Warranty period covers 12 month period after the purchase date. Warranty service is limited to the area of Republic
of Poland. In order to ensure flawless performance of the emergency module, interchange of battery packs is required at least every 4 years of operation
or in an event of substantial (50%) capacity loss. Any signs of unauthorized opening will result in warranty expiry. Depleted devices ought to be recycled.
Warranty is valid only for products mounted and used on territory of the European Union. Warranty does not cover light sources, battery packs,
costs of assembly and disassembly of the devices as well as any other incurred by the client costs related to the claim including trading loss, income loss
or loss of profits resulted from lodged complaint. General warranty terms can be found on TM Technologie website www.tmtechnologie.pl
TECHNICAL DESCRIPTION
Emergency lighting modules are powered by regular alternate current ~ 230V /50hz. In the time of normal operation high-temperature Ni-Cd HT battery
packs are being charged by supplying current of appropriate characteristics. When voltage drops under critical value or disappears completely automatic
switch to emergency operation (battery power) mode is triggered.
Full charging time for the battery is 24 hours (first charging takes 48 hours). Furthermore, converters mounted in the emergency lighting power supply
incorporate following systems:
System of charge control – prevents batteries from overcharging which has negative eects on the lifetime of the cells.
System of discharge control – prevents batteries from being excessively discharged.
Automatic switch system – operates between regular and emergency modes and allows a stable and fluid switch from network supply to emergency supply
of the fluorescent light sources.
LED signalization system – it consists of LED diode informing about presence of mains voltage and indicating whether there is a proper connection between
the converter and the battery and whether the charging process is active.
Manual test system – allows manual checks of the casing in an emergency mode of operations.
Emergency modules will work properly only if between their subsequent application battery packs are recharged to a nominal level (which takes 24 hours)
STORAGE AND OPERATING CONDITIONS OF BATTERY PACKS
Battery packs should be connected to the converter after the circuit of the halogen lamp was plugged in. Power should be turned on after all the parts of the
system were connected. During storage, assembly and the maintenance-construction works battery pack has to be disconnected from the converter.
It is prohibited to continuously drop voltage of the emergency fittings if the battery packs are connected to the converter. Battery pack operational
temperature is equal to the operational temperature of the emergency modules i.e. 10 ° C to 55 °C.
STORAGE CONDITIONS OF BATTERY PACKS
Air humidity: 85% maximum
Duration and temperature of storage: 2 years* in temp. 0°C to 45°C
6 months in temp. 0°C to 55°C
*Do not store battery packs for a period of time longer than six months without charging.
FAILURE TO ADHERE TO CONDITIONS LISTED ABOVE MAY RESULT IN DAMAGING THE MODULES, BATTERY PACKS, LIMITING THEIR LIFESPAN AND
RELIABIALITY OF THEIR OPERATION! THIS IN TURN LEADS TO VOIDING THE PROVIDED WARRANTY ON MODULES!
V
User manual
v. 1.0
emergency & evacuation lighting
Halogen
12
