TOOLCRAFT 2482483 User manual

1
Bedienungsanleitung
Lupenleuchte
Best.-Nr. 2482483
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine Lupe mit LED-Leuchtmittel. Es ist mit einem
austauschbaren Sockel ausgestattet, verfügt über eine berührungsempfindliche Ein-/Aus-/
Dimmer-Taste und wird über das beiliegende Netzteil mit Strom versorgt.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also
nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-
dungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
■Produkt
■Tischfuß
■Halterung
■Netzteil
■Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-
te.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch
einen elektrischen Schlag führen kann.
Dieses Produkt ist nach Schutzklasse III gefertigt.
Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und
betrieben werden. Es darf weder feucht noch nass werden.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-
nungsanleitung enthaltenen Sicherheitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
■Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertempera-
tur kommen, bevor Sie es in Betrieb nehmen.
5.4 Bedienung
■Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
■Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Netzteil
Verändern oder reparieren Sie keine Komponenten der Stromversorgung, ein-
schließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschä-
digten Komponenten. Lebensgefahr durch Stromschlag!
■Schließen Sie das Produkt an einer Steckdose an, die jederzeit leicht zugänglich ist.
■Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
■Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwen-
det werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie
vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der
Spannung in Ihrem Haushalt übereinstimmen.
■Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
■Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der
Stromversorgung.
■Sollte das Steckernetzteil Beschädigungen aufweisen, so fassen Sie das Netzteil nicht
an, da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie wie folgt vor:
– Schalten Sie zuerst die Netzspannung zur Steckdose ab, an der das Steckernetzteil
angeschlossen ist (zugehörigen Leitungsschutzschalter abschalten bzw. Sicherung
herausdrehen, anschließend FI-Schutzschalter abschalten, sodass die Netzsteckdose
allpolig von der Netzspannung getrennt ist).
– Ziehen Sie das Netzteil aus der Steckdose.
– Verwenden Sie ein neues Netzteil der gleichen Bauart. Verwenden Sie das beschä-
digte Netzteil nicht weiter.
5.6 LED-Licht
■Blicken Sie nicht direkt in das LED-Licht!
■Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!
5.7 Produkt
■Hängen Sie keine Gegenstände (z. B. Dekorationsmaterial) über das Produkt.
■Augenverletzungsgefahr! Verwenden Sie die Lupe nicht, um in sehr helle Lichtquellen zu
sehen.
■Brandgefahr! Schützen Sie die Linse immer durch Herunterklappen der Abdeckung,
wenn sie nicht gebraucht wird. Wenn die Linse Sonnenlicht ausgesetzt wird, hat das ver-
größerte Licht die gleiche Wirkung wie eine Brennlinse.
6 Betrieb
Wichtig:
Das Produkt kann auf empfindlichen Oberflächen Spuren hinterlassen.
1. Klemmen Sie den Fuß bei Bedarf an einen geeigneten Tisch bzw. eine geeignete Ar-
beitsplatte.
2. Montieren Sie den Tischfuß bzw. die Halterung an das Produkt.
3. Schließen Sie das Netzteil an.
4. Berühren Sie die Ein-/Aus-/Dimmer-Taste, um die Leuchte EINZUSCHALTEN.
5. Halten Sie die Ein-/Aus-/Dimmer-Taste gedrückt, um die Helligkeit der Leuchte zu erhö-
hen oder zu verringern.
6. Berühren Sie die Ein-/Aus-/Dimmer-Taste erneut, um die Leuchte wieder AUSZUSCHAL-
TEN.

2
7 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktio-
nen des Produkts führen.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
3. Verwenden Sie zum Reinigen der Linse ein Brillenputztuch. Alternativ können Sie ein tro-
ckenes, sauberes, weiches und fusselfreies Tuch verwenden.
8 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-
den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist
darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsor-
tiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten
Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflich-
tet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind,
sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können,
vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu tren-
nen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknah-
me von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglich-
keiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
■in unseren Conrad-Filialen
■in den von Conrad geschaffenen Sammelstellen
■in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-
stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der
Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altge-
räte-Rückgabe und das Altgeräte-Recycling gelten.
9 Technische Daten
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.
9.1 Produkt (Allgemeines)
Eingang .......................................... 12 V/DC, 500 mA
Stromverbrauch.............................. max. 6 W
Linsengröße / Dioptrie .................... ø20 mm: 8D (3x)
ø85 mm: 3D (1,75x)
Lupenmaterial................................. Glas
Abmessungen (L x B x T)............... 300 x 180 x 320 mm
Gewicht........................................... 890 g (Produkt + beide Sockel)
77 g (Netzteil)
9.2 Produkt (LED)
Anzahl............................................. 45 Stk.
Lichtstrom....................................... 500 lm
Farbtemperatur............................... 6500 K
Lebenszyklus des LED-Leuchtmit-
tels.................................................. 25000 h
Stromverbrauch.............................. 5 W
9.3 Netzteil
Eingang ......................................... 100 - 240 V/AC, 50/60 Hz
Ausgangsspannung/-strom ............ 12 V/DC, 1000 mA
9.4 Umgebungsdaten
Betriebsbedingungen...................... +10 bis +40 ºC, ≤ 85 % rF (nicht kondensierend)
Lagerbedingungen.......................... 0 bis +50 °C, ≤ 85 % rF (nicht kondensierend)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2482483_V1_0422_dh_mh_de 493577611-1 I1/O1 en

3
Operating Instructions

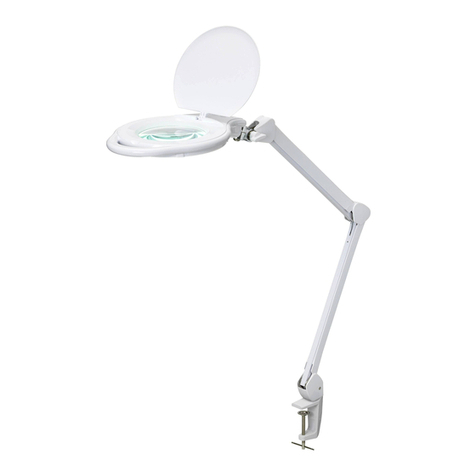

Magnifier Lamp
Item no: 2482483
1 Intended use
The product is an LED magnifier lamp. It has a swappable base, touch controlled ON/OFF/
dimmer button, and connects to a mains power outlet via the included adaptor.
The product is intended for indoor use only. Do not use it outdoors.
Contact with moisture must be avoided under all circumstances.
If you use the product for purposes other than those described, the product may be dam-
aged.
Improper use can result in short circuits, fires, electric shocks or other hazards.
The product complies with the statutory national and European requirements.
For safety and approval purposes, you must not rebuild and/or modify the product.
Read the operating instructions carefully and store them in a safe place. Make this product
available to third parties only together with the operating instructions.
All company names and product names are trademarks of their respective owners. All rights
reserved.
2 Delivery contents
■Product
■Table base
■Clamp
■Power adaptor
■Operating instructions
3 Latest product information
Download the latest product information at www.conrad.com/downloads or scan the QR
code shown. Follow the instructions on the website.
4 Description of symbols
The following symbols are on the product/appliance or are used in the text:
The symbol warns of hazards that can lead to personal injury.
The symbol warns of dangerous voltage that can lead to personal injury by elec-
tric shock.
This product is constructed according to protection class III.
This product must only be used in dry, enclosed indoor areas. It must not be-
come damp or wet.
5 Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling, we assume no liability for any resulting personal injury or
damage to property. Such cases will invalidate the warranty/guarantee.
5.1 General
■The product is not a toy. Keep it out of the reach of children and pets.
■Do not leave packaging material lying around carelessly. This may become dangerous
playing material for children.
■If you have questions which remain unanswered by this information product, contact our
technical support service or other technical personnel.
■Maintenance, modifications and repairs must only be completed by a technician or an
authorised repair centre.
5.2 Handling
■Handle the product carefully. Jolts, impacts or a fall even from a low height can damage
the product.
5.3 Operating environment
■Do not place the product under any mechanical stress.
■Protect the appliance from extreme temperatures, strong jolts, flammable gases, steam
and solvents.
■Protect the product from high humidity and moisture.
■Protect the product from direct sunlight.
■Do not switch the product on after it has been taken from a cold to a warm environment.
The condensation that forms might destroy the product. Allow the product to reach room
temperature before you use it.
5.4 Operation
■Consult an expert when in doubt about the operation, safety or connection of the
product.
■If it is no longer possible to operate the product safely, take it out of operation and pro-
tect it from any accidental use. DO NOT attempt to repair the product yourself. Safe op-
eration can no longer be guaranteed if the product:
– is visibly damaged,
– is no longer working properly,
– has been stored for extended periods in poor ambient conditions or
– has been subjected to any serious transport-related stresses.
5.5 Power adapter
Do not modify or repair mains supply components including mains plugs, mains
cables, and power supplies. Do not use damaged components. Risk of death by
electric shock!
■Connect the appliance to a wall socket that can be accessed easily.
■As power supply, only use the supplied mains adaptor.
■Only connect the power adaptor to a normal mains socket connected to the public sup-
ply. Before plugging in the power adaptor, check whether the voltage stated on the
power adaptor complies with the voltage of your electricity supplier.
■Never connect or disconnect power adaptors if your hands are wet.
■For safety reasons, disconnect the power adaptor from the mains socket during storms.
■Do not touch the power adapter if there are any signs of damage, as this may cause a
fatal electric shock! Take the following steps:
– Switch off the mains voltage to the socket containing the power adapter (switch off the
corresponding circuit breaker or remove the safety fuse, and then switch off the cor-
responding RCD protective switch).
– Unplug the power adapter from the mains socket.
– Use a new power adapter of the same design. Do not use the damaged adapter
again.
5.6 LED light
■Do not look directly into the LED light!
■Do not look into the beam directly or with optical instruments!
5.7 Product
■Do not hang any objects (e.g., decorative materials) on the product.
■Risk of eye injury! Do not use the magnifying glass to observe bright light sources.
■Risk of fire! Always cover the lens with the hinged lid when not in use. When the lens is
exposed to sunlight the magnified light has the same effect as a burning lens.
6 Operation
Important:
The product can leave marks on sensitive surfaces.
1. (If applicable) clamp the base a suitable table.
2. Connect the base to the product.
3. Connect the power adaptor.
4. Touch the power button to turn the power ON.
5. Touch and hold the power button to increase/decrease the brightness.
6. Touch the power button to turn the power OFF.
7 Cleaning and care
Important:
– Do not use aggressive cleaning agents, rubbing alcohol or other chemical solutions.
They damage the housing and can cause the product to malfunction.
– Do not immerse the product in water.
1. Disconnect the product from the power supply.
2. Clean the product with a dry, fibre-free cloth.
3. Use a lens cleaning cloth for cleaning the lens. Alternatively, use a dry, clean, soft, and
lint-free cloth.

4
8 Disposal
This symbol must appear on any electrical and electronic equipment placed on
the EU market. This symbol indicates that this device should not be disposed of
as unsorted municipal waste at the end of its service life.
Owners of WEEE shall dispose of it separately from unsorted municipal waste.
Spent batteries and accumulators, which are not enclosed by the WEEE, as well
as lamps that can be removed from the WEEE in a non-destructive manner, must
be removed by end users from the WEEE in a non-destructive manner before it is
handed over to a collection point.
Distributors of electrical and electronic equipment are legally obliged to provide free take-
back of waste. Conrad provides the following return options free of charge (more details on
our website):
■in our Conrad offices
■at the Conrad collection points
■at the collection points of public waste management authorities or the collection points
set up by manufacturers or distributors within the meaning of the ElektroG
End users are responsible for deleting personal data from the WEEE to be disposed of.
It should be noted that different obligations about the return or recycling of WEEE may apply
in countries outside of Germany.
9 Technical data
This product contains a light source of energy efficiency classF.
9.1 Product (general)
Input ............................................... 12 V/DC, 500 mA
Power consumption........................ Max. 6 W
Lens size / Dioptre.......................... ø20 mm: 8D (3x)
ø85 mm: 3D (1.75x)
Lens material.................................. Glass
Dimensions (L x W x D).................. 300 x 180 x 320 mm
Weight ............................................ 890 g (product + both bases)
77 g (power adaptor)
9.2 Product (LED)
Quantity.......................................... 45 pcs
Luminance...................................... 500 lm
Colour Temperature ....................... 6500 K
LED life........................................... 25000 hrs
Power consumption........................ 5 W
9.3 Power adapter
Input .............................................. 100 - 240 V/AC, 50/60 Hz
Output ............................................ 12 V/DC, 1000 mA
9.4 Environment
Operating conditions....................... +10 to +40 ºC, ≤85 % RH (non-condensing)
Storage conditions.......................... 0 to +50 ºC, ≤85% RH (non-condensing)
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microfilming or the capture in
electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication reflects the technical status at the time of printing.
Copyright by Conrad Electronic SE.
*2482483_V1_0422_dh_mh_en 493577611-2 I1/O1 en
