Toro Recycler II ProLine 21 User manual

Operator’s Manual
Manual del Operador
FORM NO. 3319–575
ProLine 21” RecyclerII
Walk-behind Power Mower
Model No. 22162 — 8900001 & Up
ProLine 21” RecyclerII
Cortadora de césped motorizada empujada por
el usuario
Modelos N. 22162 — 8900001 y siguientes

The engine exhaust from this product
contains chemicals known to the State of
California to cause cancer, birth defects,
or other reproductive harm.
WARNING:
El escape del motor de esta herramienta
contiene productos químicos que según
la información del Estado de California
producen cáncer, defectos congénitos u
otros riesgos reproductivos.
ADVERTENCIA:

EThe Toro Company – 1998
Printed in USA All Rights Reserved
i
Figures — Figuras
224
1
English
1. Model and serial number decal
Español
1. Calcomanía con el modelo y el número de serie
534
1
2
3
4
English
1. Handle latch
2. Bag support rod 3. Cap locknut 4. Handle
Español
1. Pestillo de la manija
2. Varilla de sujeción del
saco
3. Contratuerca de cabeza
4. Manija
530
3
4
5
1
2
English
1. Tank bracket
2. Slots
3. Plastic clips
4. Gas tank
5. Self-tapping screw
Español
1. Soporte del tanque
2. Ranuras
3. Presillas de plástico
4. Tanque de gasolina
5. Tornillo autorroscante
1
2
3

Figures – Figuras
ii
1
3
2
2045
English

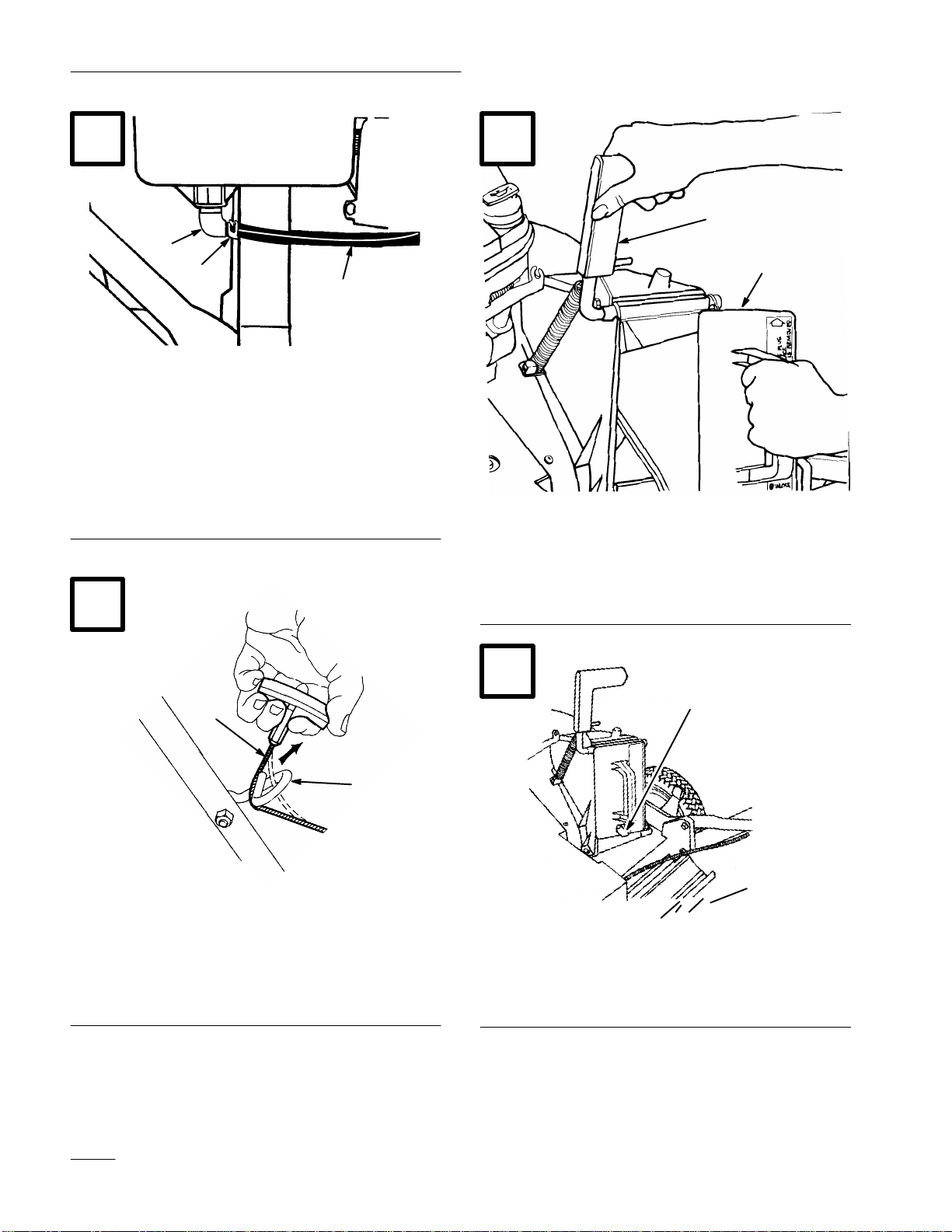

1. Fuel line clamp
2. Fuel line 3. Elbow fitting
Español
1. Abrazadera de la línea de
combustible 2. Línea de combustible
3. Racor angular
m–210
1
2
English
1. Rope guide 2. Starter rope
Español
1. Gula del cable 2. Cable del arrancador
m–262
2
1
English
1. Discharge door handle 2. Plug rotated clockwise
Español
1. Asa de la puerta de
descarga 2. Tapón girado hacia la derecha
m–275
1
English
1. Spring clip
Español
1. Presilla de resorte
4
5
6
7

Figures – Figuras
iii
m–3845
12
34
English
1. Oil fill tube
2. Dipstick 3. ADD mark 4. FULL mark
Español
1. Tubo de llenado del aceite
2. Varilla de nivel 3. Repére “ADD” (agregar) 4. Marca “FULL” (lleno)
976
#4!4#4!4#4!4
1992
1
2
3
English
1. Blade/self-propelled
control bar 2. Throttle
3. Fingertip starter
Español
1. Barra de control de la
cuchilla/autopropulsión 2. Control de aceleración
3. Arranque de recuperación
224
1
English
1. Ground speed control
Español
1. Control de velocidad sobre el terreno
8
9
10
11

Figures – Figuras
iv
m–3662
1 2
English
1. Primer 2. Spark plug wire
Español
1. Cebador 2. Cable de la bujia
m-3769



m–261
1
3
2
English
1. Bag frame on retaining
post
2. Pin engaged in catch
3. Handle fully forward.
Discharge door closed.
Español
1. Marco del saco en el
poste retenedor
2. Pasador en el enganche
3. Manija completamente
hacia adelante. Puerta de
descarga cerrada
m–260
1
English
1. Pin locked in bag notch
Español
1. Pasador trabado en la ranura del saco
12
13
14
15

Figures – Figuras
v
225
1
English

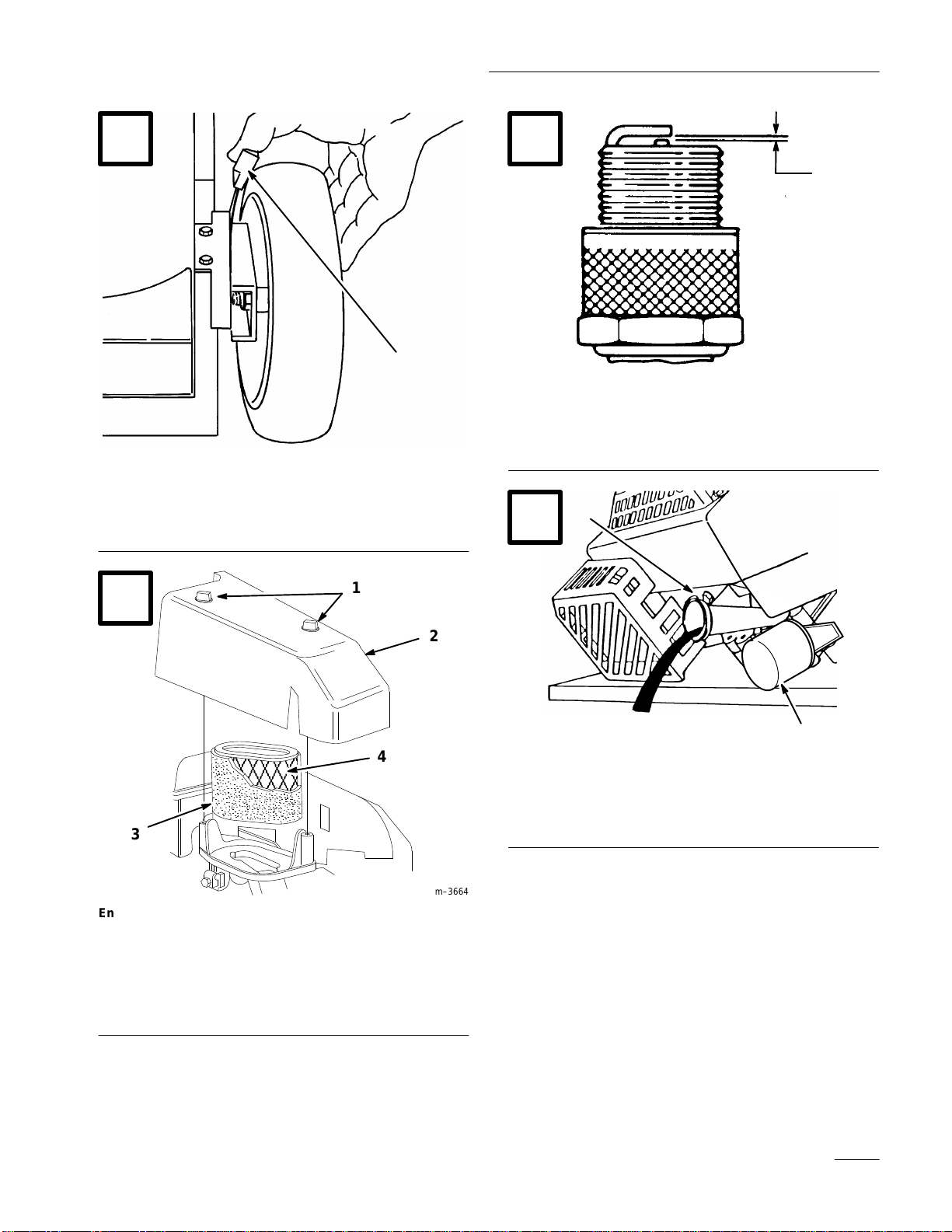

1. Height-of-cut adjuster
Español
1. Ajustador de la altura del corte
ÎÎÎÎ
ÎÎÎÎ
ÎÎÎÎ
m–3664
1
2
3
4
English
1. Knob
2. Cover 3. Foam pre–cleaner 4. Paper cartridge
Español
1. Perilla
2. Tapa 3. Pre–filtro de espuma 4. Cartucho de papel
110
1
English
1. .030 in. (.76 mm)
Español
1. 0,76 mm (0,030 pulgadas)
m–3848
1
2
English
1. Oil fill tube 2. Oil filter
Español
1. Tubo de llenado del aceite 2. Filtro de aceite
16
17
18
19

Figures – Figuras
vi
m-3862
1
English
1. Gasket
Español
1. Junta
m-3638




English

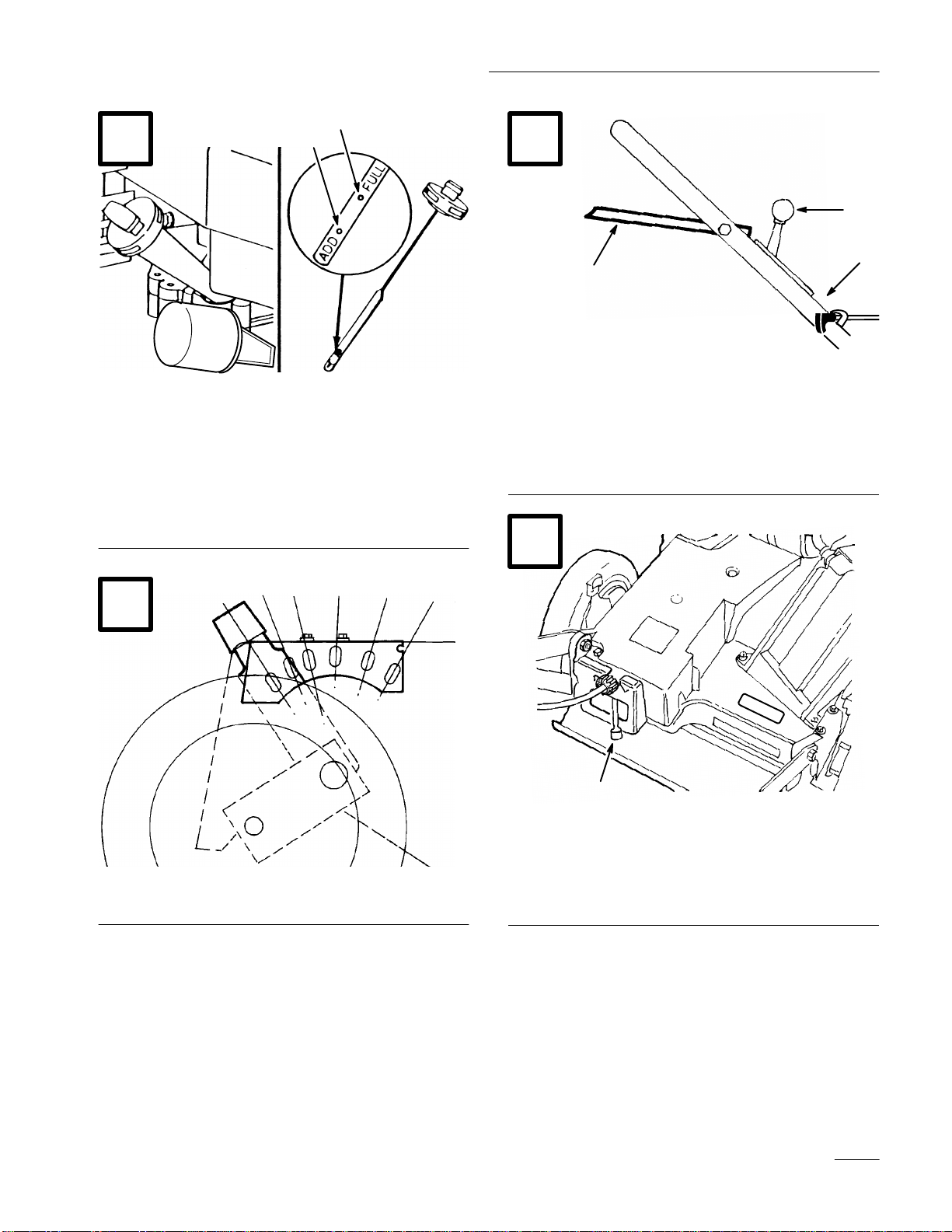

1. Cable clamp screw
2. Governor control lever 3. Throttle cable 4. Casing
Español
1. Tornillo de la abrazadera
del cable
2. Palanca de control de
gobierno
3. Cable del acelerador
4. Envoltura
228
1
English
1. Control knob
Español
1. Perilla de control
1
m–1992
English
1. One inch
Español
1. Una pulgada
20
21
22
23

Figures – Figuras
vii
796
2
3
4
1
English

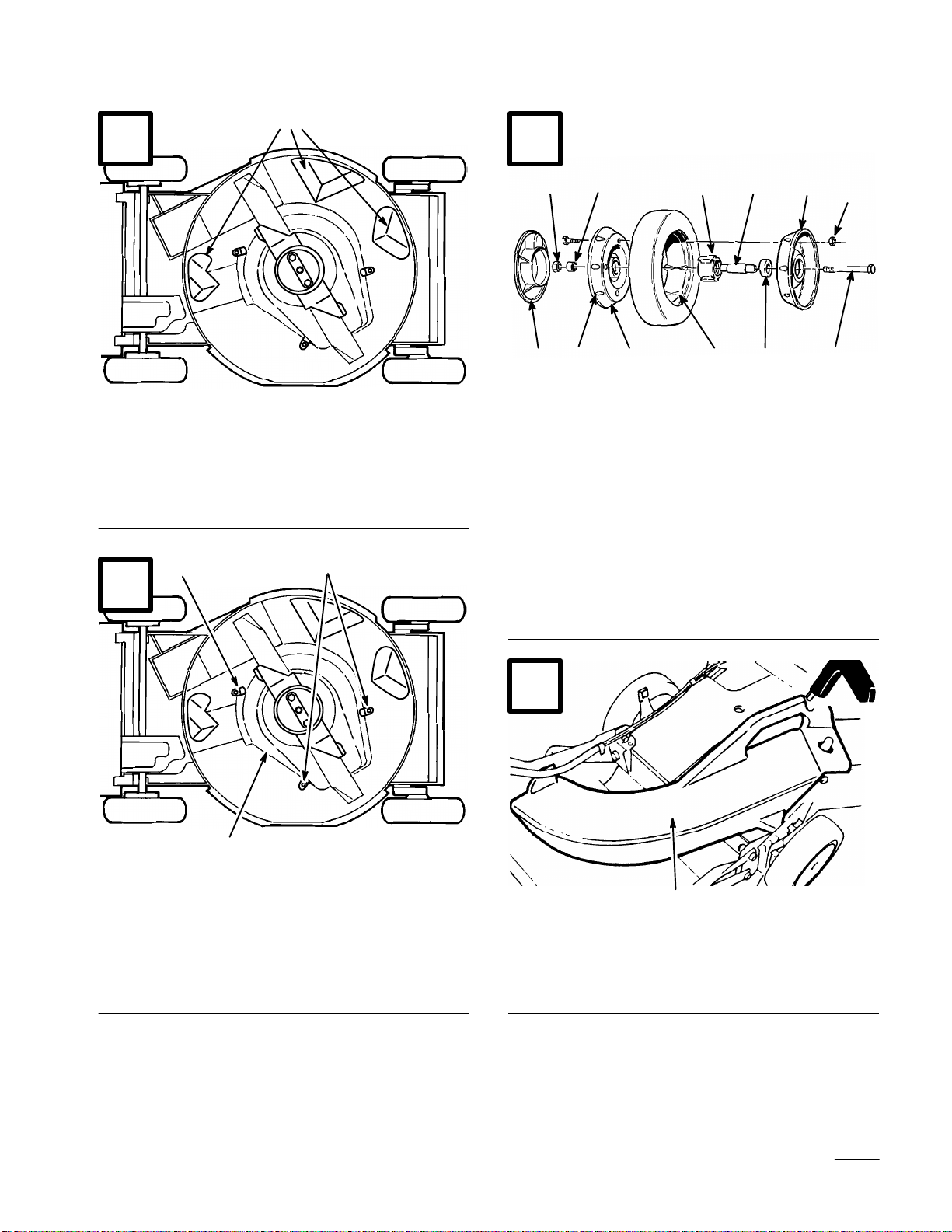

1. Blade
2. Blade nuts 3. Anti-scalp cup 4. Accelerator
Español
1. Cuchilla
2. Tuercas de la cuchilla 3. Cubeta antipelusa 4. Acelerador
270
1
1
1
2
3
4



English
1. Sail
2. Flat part of blade 3. Wear 4. Slot formed
Español
1. Aleta
2. Parte plana de la cuchilla 3. Desgaste 4. Ranura formada
153
1
English
1. Sharpen at this angle only
Español
1. Afile solamente a este ángulo
232
1
English
1. Grease fitting
Español
1. Copilla de engrase
24
25
26
27

Figures – Figuras
viii
224
1
2
English
1. Grease fitting 2. Belt cover
Español
1. Copilla de engrase 2. Tapa de la correa
278
1
2
3
English
1. Spring
2. Cable clamp screw 3. Cable conduit
Español
1. Resorte
2. Tornillo de la abrazadera
del cable
3. Conducto del cable
1093

English
1. Right rear wheel
Español
1. Rueda trasera derecha
m–3844
1
3
2
2
English
1. Hose clamp
2. Fuel line 3. Filter
Español
1. Abrazadera
2. Manquito de combustible 3. Filtro
28
29
30
31
