Toyama TG10000CXE User manual

.
TG10000CXE
TG10000CXE3 220
TG10000CXE3 380
GASOLINE ENGINE GENERATOR 4T
GENERADOR A GASOLINA 4T
GERADOR À GASOLINA 4T
PLEASE READ THIS MANUAL CAREFULLY. IT CONTAINS INFORMATION FOR YOUR SAFETY.
POR FAVOR, LEA ATENTAMENTE ESTE MANUAL. CONTIENE INFORMACIÓN PARA SU SEGURIDAD.
POR FAVOR, LEIA ATENTAMENTE ESTE MANUAL. ELE CONTÉM INFORMAÇÕES PARA SUA SEGURANÇA.
OWNER’S MANUAL
GUÍA DEL PROPIETARIO • MANUAL DO PROPRIETÁRIO

INDEX / INDICE / SUMÁRIO
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD /SIMBOLOS DE SEGURANÇA
05
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
06
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERADOR / CUI-
DADOS AO OPERAR SEU GERADOR - I
09
18
STARTING THE ENGINE WITH MANUAL STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE
MANUAL / LIGANDO O MOTOR COM PARTIDA MANUAL- I
STARTING THE ENGINE WITH MANUAL STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE
MANUAL / LIGANDO O MOTOR COM PARTIDA MANUAL- II
24
BATTERY CONNECTION FOR ENGINES WITH ELECTRIC STARTER / CONEXION DE LA BATERIA
PARA MOTORES COM ARRANQUE ELECTRICO / CONEXÃO DA BATERIA PARA MOTORES COM PAR-
TIDA ELÉTRICA
19
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERADOR / CUI-
DADOS AO OPERAR SEU GERADOR - II
10

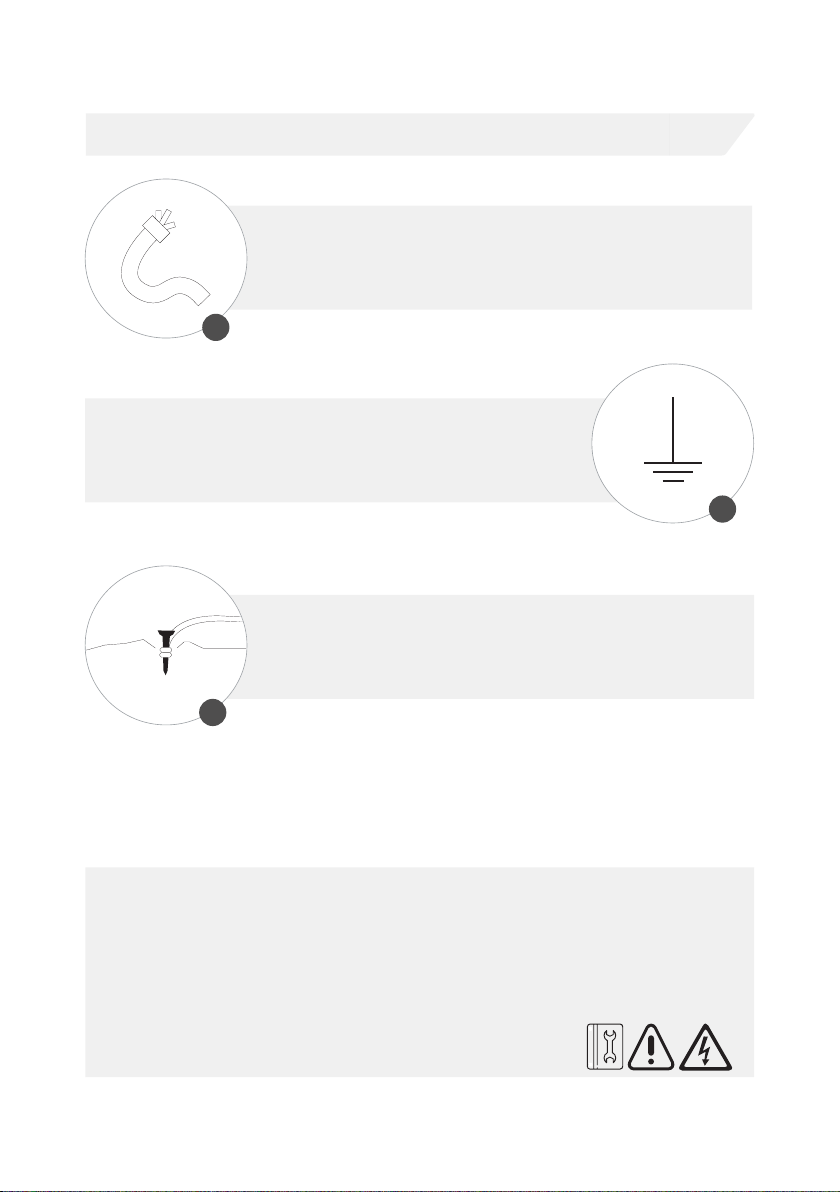

GROUNDING / TIERRA / ATERRAMENTO
14
INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO / INSPEÇÃO AN-
TES DO FUNCIONAMENTO
12
15
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENERADOR / CUI-
DADOS AO OPERAR SEU GERADOR - II
11
CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR/ VERIFICAN-
DO O NÍVEL DE ÓLEO DO MOTOR- I
20
CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR/ VERIFICAN-
DO O NÍVEL DE ÓLEO DO MOTOR- II
21
FUELING THE GENERATOR / ABASTECENDO EL GENERADOR / ABASTECENDO O GERADOR
22
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENERADOR / LOCALI-
ZAÇÃO DOS COMPONENTES DO GERADOR
08
STARTING THE ENGINE WITH ELECTRIC STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE
ELECTRICO / LIGANDO O MOTOR COM PARTIDA ELÉTRICA - I
INSTALLING THE DAMPING BRACKET / INSTALANDO EL SOPORTE DE AMORTECIMIENTO / INSTA-
LANDO O SUPORTE DO AMORTECEDOR
17
INSTALLING THE SUPPORT / INSTALANDO LA ALZA DE SOPORTE /INSTALANDO A ALÇA DE SU-
PORTE
16
INSTALLING THE WHEELS / MONTANDO LAS RUEDAS / MONTANDO AS RODAS
23

26
DISCONNECTING LOADS / DESCONECTANDO CARGAS / DESCONECTANDO CARGAS
STARTING THE ENGINE WITH ELECTRIC STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE
ELECTRICO / LIGANDO O MOTOR COM PARTIDA ELÉTRICA - II
27
STOPPING THE ENGINE WITH MANUAL STARTER / APAGANDO EL MOTOR COM ARRANQUE MA-
NUAL / DESLIGANDO O MOTOR COM PARTIDA MANUAL
STOPPING THE ENGINE WITH ELECTRIC STARTER / APAGANDO EL MOTOR CON ARRANQUE ELEC-
TRICO / DESLIGANDO O MOTOR COM PARTIDA ELÉTRICA
MAINTENANCE SCHEDULE / CRONOGRAMA DE MANTENIMIENTO / CRONOGRAMA DE MANU-
TENÇÃO
REPLACING THE ENGINE OIL / CAMBIANDO EL ACEITE DEL MOTOR / TROCANDO O ÓLEO DO
MOTOR– I
REPLACING THE ENGINE OIL / CAMBIANDO EL ACEITE DEL MOTOR / TROCANDO O OLEO DO
MOTOR- II
CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA- I
CLEANING THE SPARK PLUG /LIMPIANDO LA BUJÍA / LIMPANDO A VELA- II
CHANGING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - I
28
29
30
31
32
33
34
35
39
AIR FILTER MAINTENANCE / MANTENIMIENTO DEL FILTRO DE AIRE / MANUTENÇÃO DO FILTRO
DE AR
40
42
CLEANING THE FUEL STRAINER / LIMPIANDO EL COLADOR DE COMBUSTIBLE / LIMPANDO A
PENEIRA DE COMBUSTÍVEL
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- I
STORAGE / ALMACENAMIENTO / ARMAZENAMENTO- II
TRANSPORT / TRANSPORTE / TRANSPORTE
CHANGING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - II
36
CONNECTING LOADS / CONECTANDO CARGAS / CONECTANDO CARGAS
43
CLEANING THE CARBURETOR CUP / LIMPIEZA DEL CARBURADOR / LIMPEZA DA CUBA DO CAR-
BURADOR
37
38
41
REMOVING FUEL FROM THE TANK / RETIRANDO EL COMBUSTIBLE DEL TANQUE / ESGOTANDO
O COMBUSTÍVEL DO TANQUE
25

04
Gracias por comprar este Producto TOYAMA.
Este manual cubre la operación y el mantenimiento de este producto.La información y las especicaciones
incluidas en esta publicación son efecvas para la fecha de aprobación de impresión.
Ninguna parte de esta publicación puede ser reproducida sin autorización.Este manual debe ser conside-
rado parte permanente del producto y debe mantenerse con el producto en caso de ser revendido.Algunos
detalles podrán cambiar dependiendo del modelo.
Conserve este manual a la mano para que usted se pueda referir a él em cualquier momento.
En caso de presentarse algún problema, o si usted enen alguna pregunta sobre el producto, contacte a
su distribuidor TOYAMA.
Obrigado por adquirir um Produto TOYAMA.
Este manual contém informações para operação e manutenção do seu produto. As informações e especi-
cações incluídas nesta publicação estavam em vigor no momento da aprovação para impressão. Nenhu-
ma parte desta publicação pode ser reproduzida sem permissão por escrito. A ilustração pode variar de
acordo com cada modelo de equipamento.
Mantenha este manual do proprietário perto, para que consiga consultá-lo a qualquer momento. Este
manual é considerado uma parte permanente do seu produto e deve acompanhar o equipamento ao
ser revendido.
Ao surgir um problema, ou se você tem dúvidas sobre o seu produto, consulte o seu revendedor autori-
zado TOYAMA.
PREFÁCIO
PROLOGO
Thank you for purchasing TOYAMA product.
This manual covers the operaon and maintenance of your product. The informaon and specicaons
included in this publicaon were in eect at the me of approval for prinng. No part of this publicaon
may be reproduced without wrien permission. This manual should be considered a permanent part of
this product and should remain with it. The illustraon may vary according to the model.
Keep this owner’s manual handy, so you can refer to it at any me. This owner’s manual is considered
a permanent part of the product and should remain with the product if resold.
If a problem should arise, or if you have any quesons about the product, consult you authorized
TOYAMA dealer.
PREFACE

The following symbols are intended to remind you of the safety precauons to be followed.
Los siguientes símbolos enen el objevo de recordarle las precauciones de seguridad que
deben respetarse.
Os símbolos seguintes tem o objevo de lembrá-lo sobre as precauções de segurança que
devem ser respeitadas.
READ MANUAL
LEA EL MANUAL
LEIA O MANUAL
WEAR EAR PROTECTORS
UTILICE PROTECCIÓN AURICULAR
USAR PROTEÇÃO DE OUVIDO
WEAR RESPIRATORY PROTECTION
UTILICE PROTECCIÓN RESPIRATORIA
USAR PROTEÇÃO RESPIRATÓRIA
SAFETY GLOVES MUST BE WORN
DEBEN SER UTILIZADOS GUANTES DE SE-
GURIDAD
LUVAS DE SEGURANÇA DEVEM SER USADAS
WEAR PROTECTIVE FOOTWEAR
UTILICE CALÇADOS PROTECTORES
USAR CALÇADOS DE PROTEÇÃO
WEAR EAR, EYE AND HEAD PROTECTION
UTILICE PROTECCIÓN PARA LOS OJOS, OÍ-
DOS Y CABEZA
USAR PROTEÇÃO PARA OS OLHOS, OUVI-
DOS E CABEÇA
WARNING
AVISO
AVISO
WARNING ELECTRICITY
RIESGO ELÉCTRICO
RISCO ELÉTRICO
TIPOVER HAZARD
RIESGO DE DEZLIZAMIENTO
RISCO DE TOMBAMENTO
BURN HAZARD
RIESGO DE QUEMADURA
RISCO DE QUEIMADURA
HEAT/HOT SURFACE
SUPERFICIE CALIENTE
SUPERFÍCIE QUENTE
HIGH TEMPERATURE
ALTA TEMPERATURA
ALTA TEMPERATURA
FLAMMABLE MATERIAL
MATERIAL INFLAMABLE
MATERIAL INFLAMÁVEL
RISK OF SLIPPING
RIESGO DE DESLIZAR
RISCO DE ESCORREGAR
TOXIC AIR
AIRE COM CONTAMINATES
AR COM CONTAMINANTES
KICKBACK
CONTRAGOLPE
REBOTE
ROTATING PARTS
PARTES MOBILES
PARTES MÓVEIS
RISK OF INJURY
RIESGO DE LESION
RISCO DE LESÃO
05
SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SÍMBOLOS DE SEGURANÇA

11
07
12
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENE-
RADOR / LOCALIZAÇÃO DOS COMPONENTES DO GERADOR
10
03
04
01
09
14
18
08
15
05
02
06
06
13

ENGLISH ESPAÑOL PORTUGUÊS
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
STARTING HANDLE;
FUEL COCK;
FUEL TANK;
FUEL TANK CAP;
FUEL LEVEL;
OIL LEVEL DIPSTICK;
CARRYING STRAP;
CHOKE LEVER;
AIR FILTER;
ENGINE;
WHEELS (IF EQUIPPED);
SPARK PLUG;
CONTROL PANEL;
POWER PLUG;
OIL LEVEL ALERT (IF EQUIPPED);
VOLTMETER (IF EQUIPPED);
GROUNDING;
POWER SWITCH;
ELECTRICAL POWER SWITCH (IF
EQUIPPED);
OVERLOAD PROTECTOR;
HOBBS METER;
VOLTAGE SELECTOR KEY (IF
EQUIPPED);
MANIJA DE ARRANQUE;
REGISTRO DE COMBUSTIBLE;
TANQUE DE COMBUSTIBLE;
TAPA DEL TANQUE DE COMBUS-
TIBLE;
INDICADOR DE NIVEL DE COM-
BUSTIBLE;
VARILLA DE NIVEL DE ACEITE;
ALZA DE TRANSPORTE;
PALANCA DEL AHOGADOR;
FILTRO DE AIRE;
MOTOR;
RUEDAS (SI EQUIPADO);
BUJÍA;
PANEL DE CONTROL;
ENCHUFES;
ALERTA NIVEL DE ACEITE (SI EQUI-
PADO);
VOLTIMETRO (SI EQUIPADO);
ATERRAMIENTO;
LLAVE ENCIENDE/APAGA;
LLAVE DE ARRANQUE ELÉCTRICO
(SI EQUIPADO);
PROTECTOR DE SOBRECARGA;
HORÓMETRO;
LLAVE SELECTORA DE VOLTAJE (SI
EQUIPADO);
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
MANÍPULO DE PARTIDA;
REGISTRO DE COMBUSTÍVEL;
TANQUE DE COMBUSTÍVEL;
TAMPA DO TANQUE DE COMBUS-
TÍVEL;
MARCADOR DO NÍVEL DE COM-
BUSTÍVEL;
VARETA DE NÍVEL DE ÓLEO;
ALÇA PARA TRANSPORTE (SE
EQUIPADO);
ALAVANCA DO AFOGADOR;
FILTRO DE AR;
MOTOR;
RODAS (SE EQUIPADO);
VELA DE IGNIÇÃO;
PAINEL DE CONTROLE;
TOMADAS DE FORÇA;
ALERTA DE NÍVEL DE ÓLEO (SE
EQUIPADO);
VOLTÍMETRO (SE EQUIPADO);
ATERRAMENTO;
CHAVE LIGA / DESLIGA;
CHAVE DE PARTIDA ELÉTRICA (SE
EQUIPADO);
PROTETOR DE SOBRECARGA;
HORÍMETRO;
CHAVE SELETORA DE VOLTAGEM
(SE EQUIPADO);
07
GENERATOR PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL GENE-
RADOR / LOCALIZAÇÃO DOS COMPONENTES DO GERADOR
20
21
22
17
16
19

08
SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES
MODEL / MODELO / MODELO TG10000CXE
ENGINE TYPE / TIPO DEL MOTOR /TIPO
DO MOTOR
4 STROKE GASOLINE AIR COOLED SINGLE-CYLINDER
4 TIEMPOS REFRIGERADO POR AIRE MONO CILÍNDRICO
4 TEMPOS GASOLINA REFRIGERADO A AR MONOCILÍNDRICO
DISPLACEMENT / CILINDRADA / CILIN-
DRADA:
MAXIMUM ROTATION / ROTACIÓN
MÁXIMA / ROTAÇÃO MÁXIMA: 3600 rpm
FUEL TANK CAPACITY / CAPACIDAD DEL
TANQUE DE COMBUSTIBLE /CAPACIDA-
DE DO TANQUE DE COMBUSTÍVEL:
OIL CAPACITY / CAPACIDAD DE ACEITE/
CAPACIDADE ÓLEO:
STARTING SYSTEM / SISTEMA DE
ARRANQUE / SISTEMA DE PARTIDA:
SPARK PLUG / BUJIA / VELA: Toyama TSP-4SS
DIMENSIONS PACKAGING / DIMEN-
SIONES EMBALAJE / DIMENSÕES EM-
BALAGEM:
MAXIMUM POWER / POTENCIA MÁXI-
MA /POTÊNCIA MÁXIMA:
460 cm³
25 L
1,1 L
RECOMMENDED OIL / ACEITE RECO-
MENDADO / ÓLEO RECOMENDADO: 10W30
ELECTRIC + RECOIL START / ELECTRICO + ARRANQUE MANUAL / ELÉTRICA + MANUAL
RETRÁTIL
FREQUENCY / FRECUENCIA / FREQU-
ÊNCIA: 60 Hz (BRASIL/COLÔMBIA) 50 Hz (CHILE)
BATTERY / BATERIA / BATERIA :
9 kVA
115/230 V
VOLTAGE / TENSIÓN / TENSÃO:
POWER FACTOR / FACTOR DE POTEN-
CIA / FATOR DE POTÊNCIA: 1 cos ø 0,8 cos ø
725x545x605 mm
NET WEIGH / PESO NETO / PESO
LÍQUIDO:
GROSS WEIGHT / PESO BRUTO / PESO
BRUTO:
VOLTAGE REGULATOR / REGULADOR DE
VOLTAJE / REGULADOR DE TENSÃO: AVR
DC OUTPUT / VOLTAJE DE SALIDA CC /
SAÍDA CC: 12 V ~ 8.3 A
12V 24Ah
TG10000CXE3 220 TG10000CXE3 380
11,25 kVA
220 V 380 V
PHASES / FASES / FASES SINGLE PHASE /
MONOFASICO /
MONOFÁSICO
THREE PHASE / TRIFASICO / TRIFÁSICO
94 kg
97 kg
RATED POWER / POTENCIA NOMINAL /
POTÊNCIA NOMINAL:
MAXIMUM POWER / POTENCIA MÁXI-
MA / POTÊNCIA MÁXIMA: 16 HP
8 kVA 10 kVA

CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - I
1
EXHAUST GAS CONTAINS SUBSTANCES HARMFUL TO HEALTH. NEVER OPERATE THE EN-
GINE IN AREAS WITH POOR VENTILATION OR INDOORS;
EL GAS DEL ESCAPE CONTIENE SUSTANCIAS NOCIVAS PARA LA SALUD. NUNCA OPERE EL
MOTOR EN ÁREAS CON POCA VENTILACIÓN O AMBIENTES CERRADOS;
O GÁS DO ESCAPE CONTÉM SUBSTÂNCIAS NOCIVAS À SAÚDE. NUNCA OPERE O MOTOR EM
ÁREAS COM POUCA VENTILAÇÃO OU AMBIENTES FECHADOS;
MAINTAIN ADEQUATE VENTILATION WITH AT LEAST 1 m OF FREE SPACE ON ALL SIDES
OF THE EQUIPMENT;
MANTENER LA VENTILACIÓN ADECUADA CON UN MÍNIMO DE 1 m DE ESPACIO LIBRE EN
TODOS LOS LADOS DEL EQUIPO;
MANTER VENTILAÇÃO ADEQUADA COM NO MÍNIMO 1 m DE ESPAÇO LIVRE EM TODOS OS
LADOS DO EQUIPAMENTO;
DO NOT OPERATE IN WET AREAS;
NO OPERAR EN ÁREAS MOJADAS;
NÃO OPERAR EM ÁREAS MOLHADAS;
ALWAYS USE GOOD QUALITY FUEL;
SIEMPRE UTILIZA COMBUSTIBLE DE BUENA CALIDAD;
SEMPRE UTILIZE COMBUSTÍVEL DE BOA QUALIDADE;
2
5
WARNING / ATENCION / ATENÇÃO
09
6
RESPECT MAXIMUM AND MINIMUM OIL AND FUEL LEVELS;
RESPETE LOS NIVELES DE MÁXIMO Y MÍNIMO PARA ACEITE Y COMBUSTIBLE;
RESPEITE OS NÍVEIS DE MÁXIMO E MÍNIMO PARA ÓLEO E COMBUSTÍVEL;
1M
NEW OR RECENTLY SERVICED ENGINES, IN FIRST USE, MUST OPERATE WITHOUT LOAD
AND AT LOW SPEED IN THE FIRST 2 HOURS;
MOTORES NUEVOS O CON MANTENIMIENTO RECIENTE, EN PRIMER USO, DEBEN OPERAR
SIN CARGA Y EN BAJA VELOCIDAD EN LAS PRIMERAS 2 HORAS;
MOTORES NOVOS OU COM MANUTENÇÃO RECENTE, EM PRIMEIRO USO, DEVEM OPERAR
SEM CARGA E EM BAIXA VELOCIDADE NAS PRIMEIRAS 2 HORAS; 4
1M
1M
3

9
BE SURE TO KEEP THIS MANUAL ACCESSIBLE SO THAT YOU CAN CONSULT CASE OF ANY
DOUBTS;
ASEGÚRESE DE MANTENER ESTE MANUAL DE FORMA ACCESIBLE, PARA QUE PUEDA SER
CONSULTADO CUANDO EXISTAN DUDAS;
CERTIFIQUE-SE DE MANTER ESTE MANUAL DE MODO ACESSÍVEL, PARA QUE CONSIGA CON-
SULTAR EM EVENTUAIS DÚVIDAS;
ALWAYS MAKE SURE TO INCLUDE THIS MANUAL WHEN SELLING, LENDING, OR
TRANSFERING OWNERSHIP OF THIS PRODUCT;
ASEGÚRESE SIEMPRE DE INCLUIR ESTE MANUAL CUANDO VENDA, PRESTE, O TRANSFIERA
LA PROPIEDAD DE ESTE PRODUCTO;
CERTIFIQUE-SE SEMPRE DE INCLUIR ESTE MANUAL QUANDO VENDER, EMPRESTAR, OU
TRANSFERIR A PROPRIEDADE DESTE PRODUTO;
NEVER REMOVE THE DECALS THAT COME WITH THE PRODUCT;
NUNCA RETIRE LAS CALCOMANÍAS QUE ACOMPAÑAN EL PRODUCTO;
NUNCA REMOVA OS DECALQUES QUE ACOMPANHAM O PRODUTO;
12
10
NEVER ALLOW CHILDREN OR USERS WHO ARE UNABLE TO UNDERSTAND THE
INSTRUCTIONS GIVEN IN THIS MANUAL TO USE THE GENERATOR;
NUNCA PERMITA QUE NIÑOS O USUARIOS INCAPACES DE COMPRENDER LAS INSTRUCCIO-
NES DADAS EN ESTE MANUAL UTILICEN EL GENERADOR;
NUNCA PERMITA QUE CRIANÇAS OU USUÁRIOS INCAPAZES DE COMPREENDER AS INSTRU-
ÇÕES DADAS NESTE MANUAL UTILIZEM O GERADOR;
11
DO NOT CONNECT THE GENERATOR TO INTERNAL POWER GRIDS WITHOUT APPROVED
PROJECT;
NO CONECTE EL GENERADOR EN REDES ELÉCTRICAS INTERNAS SIN PROYECTO APROBA-
DO;
NÃO CONECTE O GERADOR EM REDES ELÉTRICAS INTERNAS SEM O PROJETO APROVADO;
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - II
WARNING / ATENCION / ATENÇÃO
10
8
7
THE GENERATOR PRODUCE ENERGY ENOUGH TO CAUSE ELECTRIC SHOCK;
EL GENERADOR PRODUCE ENERGÍA SUFICIENTE PARA CAUSAR CHOQUES ELÉCTRICOS;
O GERADOR PRODUZ ENERGIA SUFICIENTE PARA CAUSAR SÉRIOS CHOQUES ELÉTRICOS;

11
DO NOT EXCEED THE LOAD LIMIT OF THE GENERATOR;
NO EXCEDA EL LÍMITE DE CARGA DEL GENERADOR;
NÃO EXCEDA O LIMITE DE CARGA DO GERADOR;
15
DO NOT LEAVE ELECTRICAL CABLES OF CONNECTED EQUIPMENT ON THE GENERATOR, IT
MAY CAUSE A SHORT CIRCUIT;
NO DEJE CABLES ELÉCTRICOS DE LOS EQUIPOS CONECTADOS SOBRE EL GENERADOR, PUE-
DE CAUSAR CORTOCIRCUITO;
NÃO DEIXE CABOS ELÉTRICOS DOS EQUIPAMENTOS CONECTADOS SOBRE O GERADOR, PO-
DERÁ CAUSAR CURTO-CIRCUITO;
CARES WHEN OPERATING YOUR GENERATOR / CUIDADOS AL OPERAR SU GENE-
RADOR / CUIDADOS AO OPERAR SEU GERADOR - III
WARNING / ATENCION / ATENÇÃO
BEFORE OPERATING, BE FAMILIAR WITH ALL CONTROLS AND GENERATOR OUTPUT;
ANTES DE OPERAR, CONOZCA TODOS LOS MANDOS Y TOMAS DEL GENERADOR;
ANTES DE OPERAR, CONHEÇA TODOS OS COMANDOS E TOMADAS DO GERADOR.
16
NEVER REMODEL OR MODIFY THE PRODUCT. THESE ACTIONS RESULT IN LOSS OF
WARRANTY;
NO REMUEVE NI MODIFIQUE EL PRODUCTO. ESTAS ACCIONES ACARREAN LA PÉRDIDA DE
LA GARANTÍA;
NUNCA REMODELE OU FAÇA ADAPTAÇÕES NO PRODUTO. ESTAS AÇÕES ACARRETAM NA
PERDA DA GARANTIA;
14
13

INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK THE ENGINE OIL LEVEL;
VERIFIQUE EL NIVEL DE ACEITE DEL MOTOR;
VERIFIQUE O NÍVEL DE ÓLEO DO MOTOR;
CHECK THE FUEL LEVEL;
VERIFIQUE EL NIVEL DE COMBUSTIBLE;
VERIFIQUE O NÍVEL DE COMBUSTÍVEL;
2
CHECK AROUND AND UNDER THE MACHINE FOR LEAKS OF OIL OR FUEL;
REVISE ALREDEDOR Y DEBAJO DE LA MÁQUINA SI EXISTEN FUGAS DE ACEITE Y/O
COMBUSTIBLE;
VERIFIQUE AO REDOR E EMBAIXO DA MÁQUINA SE EXISTEM VAZAMENTOS DE
ÓLEO OU COMBUSTÍVEL;
CHECK FOR DIRT OR DEBRIS AROUND THE MUFFLER AND STARTING HANDLE;
VERIFIQUE SI EXISTEN SUCIEDADES O RESIDUOS ALREDEDOR DEL MOFLE Y DEL
MANIJA DE ARRANQUE;
VERIFIQUE SE EXISTEM SUJEIRAS OU RESÍDUOS AO REDOR DO SILENCIOSO E DO
MANÍPULO DE PARTIDA;
3
4
CHECK THE CLEANING OF THE AIR FILTER;
VERIFIQUE LA LIMPIEZA DEL FILTRO DE AIRE;
VERIFIQUE A LIMPEZA DO FILTRO DE AR;
12
1
5

INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /
INSPEÇÃO ANTES DO FUNCIONAMENTO
CHECK FOR SIGNS OF MALFUNCTION;
VERIFIQUE SI EXISTEN SEÑALES DE DAÑOS;
VERIFIQUE SE EXISTEM SINAIS DE AVARIAS;
VERIFY TIGHTNESS OF NUTS AND BOLTS;
VERIFIQUE EL APRIETO DE LAS TUERCAS Y TORNILLOS;
VERIFIQUE O APERTO DE PORCAS E PARAFUSOS;
CHECK THE CORRECT FIT OF COVERS AND OTHER COMPONENTS;
VERIFIQUE EL ENCAJE CORRECTO DE CARCAZAS Y TAPAS;
VERIFIQUE O ENCAIXE CORRETO DE CARCAÇAS E TAMPAS;
6
A MANUTENÇÃO PREVENTIVA GARANTE O PERFEITO FUNCIONAMENTO E MAIOR VIDA ÚTIL DO
MOTOR.
WARNING / ATENCION / ATENÇÃO
PREVENTIVE MAINTENANCE ENSURES PERFECT OPERATION AND LONGER LIFE TO THE ENGINE.
EL MANTENIMIENTO PREVENTIVO GARANTIZA EL PERFECTO FUNCIONAMIENTO Y MAYOR VIDA
ÚTIL DEL MOTOR.
13
8
7

GROUNDING / TIERRA / ATERRAMENTO
CONNECT THE WIRE TO THE GENERATOR GROUND TERMINAL;
CONECTE EL CABLE AL TERMINAL DE PUESTA A TIERRA DEL GENERADOR;
CONECTE O FIO NO TERMINAL DE ATERRAMENTO DO GERADOR;
CONNECT THE OTHER END OF THE WIRE TO A METAL PART AND PLACE (STUFF)
ON THE GROUND;
CONECTE EL OTRO EXTREMO DEL CABLE A UNA PIEZA METÁLICA Y COLÓQUELO
EN EL SUELO;
CONECTE A OUTRA EXTREMIDADE DO FIO A UMA PEÇA METÁLICA E COLOQUE
(ENFIE) NO SOLO;
2
1
CORRECT GROUNDING AVOIDS ELECTRIC SHOCKS AND HELPS AND DISSIPATES STATIC ELECTRICITY / IT IS RE-
COMMENDED THAT A QUALIFIED ELECTRICIAN PERFORM THIS PROCEDURE.
LA PUESTA A TIERRA CORRECTA EVITA CHOQUES ELÉCTRICOS Y AYUDA Y DISIPA LA ELECTRICIDAD ESTÁTICA / SE
RECOMIENDA QUE UN ELECTRICISTA CUALIFICADO REALICE ESTE PROCEDIMIENTO.
O ATERRAMENTO CORRETO EVITA CHOQUES ELÉTRICOS E AJUDA A DISSIPAR A ELETRICIDADE ESTÁTICA / RECO-
MENDA-SE QUE UM ELETRICISTA QUALIFICADO REALIZE ESTE PROCEDIMENTO.
WARNING / ATENCION / ATENÇÃO
14
USE THE POWER CORD WITH ADEQUATE CAPACITY;
UTILICE EL CABLE ELÉCTRICO CON CAPACIDAD ADECUADA;
UTILIZE O FIO ELÉTRICO COM CAPACIDADE ADEQUADA;
3

SUPPORT THE WHEEL BY CENTRALIZING ITS DRILLING WITH THE DRILLING AT
THE BASE OF THE GENERATOR;
APOYAR LA RUEDA CENTRALIZANDO SU TALADRADO CON LA BASE DEL GENE-
RADOR;
APOIE A RODA CENTRALIZANDO SUA FURAÇÃO COM A FURAÇÃO NA BASE DO
GERADOR;
FIT THE SHAFT;
ENGANCHE EL EJE;
ENCAIXE O EIXO;
1
2
WARNING / ATENCION / ATENÇÃO
SOME GENERATOR MODELS DO NOT MATCH WHEELS, CHECK IF EQUIPPED / ACCIDENTS MAY OCCUR IF
WHEELS ARE NOT PROPERLY SECURED / LOCK WHEELS WHEN PLACING GENERATOR ON UNEVEN SURFACES.
ALGUNOS MODELOS DE GENERADOR NO ACOMPAÑAN RUEDAS, COMPRUEBE SI ESTÁ EQUIPADO / ACCIDENTES
PUEDEN OCURRIR SI LAS RUEDAS NO ESTÁN FIJADAS CORRECTAMENTE / TRABA LAS RUEDAS AL COLOCAR EL
GENERADOR EN SUPERFICIES CON DESNIVEL.
ALGUNS MODELOS DE GERADOR NÃO ACOMPANHAM RODAS, VERIFIQUE SE EQUIPADO / ACIDENTES PODEM
OCORRER CASO AS RODAS NÃO ESTEJAM FIXADAS CORRETAMENTE / TRAVE AS RODAS AO COLOCAR O GERADOR
EM SUPERFÍCIES COM DESNÍVEL.
15
INSERT THE WASHER AND PIN LOCK (ENSURE CORRECT SHAFT LOCK);
COLOQUE LA ARANDELA Y LA TRABA DEL PERNO (CERCIÓRESE DEL CORRECTO
BLOQUEO DEL EJE);
COLOQUE A ARRUELA E A TRAVA DO PINO (CERIFIQUE-SE DO CORRETO TRAVA-
MENTO DO EIXO);
3
INSTALLING THE WHEELS / MONTANDO LAS RUEDAS / MONTANDO AS RODAS

CENTRALIZE THE LEVER BORE WITH THE DRILLING OF THE GENERATOR BASE;
CENTRALIZAR LA PERFORACIÓN DE LA PALANCA CON LA PERFORACIÓN DE LA
BASE DEL GENERADOR;
CENTRALIZE A FURAÇÃO DA ALAVANCA COM A FURAÇÃO DA BASE DO GERADOR;
INSTALL AND TIGHTEN THE SCREWS AND NUTS OR THE PIN LOCK (VERIFY THE
ACQUIRED MODEL);
COLOQUE Y APRIETE FIRMEMENTE LOS TORNILLOS Y TUERCAS O PINO TRABA
(VERIFIQUE EL MODELO ADQUIRIDO);
COLOQUE E APERTE FIRMEMENTE OS PARAFUSOS E PORCAS OU PINO TRAVA (VE-
RIFIQUE MODELO ADQUIRIDO);
2
WARNING / ATENCION / ATENÇÃO
SOME GENERATOR MODELS DO NOT COME WITH HANDLES, CHECK IF EQUIPPED / ACCIDENTS CAN OCCUR IF
THE HANDLES ARE NOT FIXED CORRECTLY.
ALGUNOS MODELOS DE GENERADOR NO SE ADJUNTAN A LOS IDENTIFICADORES, COMPRUEBE SI ESTÁ EQUIPA-
DO / ACCIDENTES PUEDEN OCURRIR SI LOS CONTROLADORES NO ESTÁN FIJADOS CORRECTAMENTE.
ALGUNS MODELOS DE GERADOR NÃO ACOMPANHAM ALÇAS, VERIFIQUE SE EQUIPADO / ACIDENTES PODEM
OCORRER CASO AS ALÇAS NÃO ESTEJAM FIXADAS CORRETAMENTE.
16
INSTALLING THE HANDLE SUPPORT / INSTALANDO LA ALZA DE SOPORTE /INSTA-
LANDO A ALÇA DE SUPORTE
1

ALIGN THE RUBBER CUSHION ON THE METAL BASE, TIGHTLY TIGHTEN THE
LOCKING NUT NUT;
APLIQUE EL AMORTIGUADOR DE GOMA EN LA BASE DE METAL, APRIETE FIRME-
MENTE LA TUERCA DEL TORNILLO DE FIJACIÓN;
ALOQUE O COXIM DE BORRACHA NA BASE DE METAL, APERTE FIRMEMENTE A
PORCA DO PARAFUSO DE FIXAÇÃO;
CENTER THE HOLE OF THE BASE TO THE HOLE IN THE GENERATOR BASE;
CENTRALIZAR LA PERFORACIÓN DE LA BASE DEL SOPORTE CON LA PERFORACIÓN
DE LA BASE DEL GENERADOR;
CENTRALIZE A FURAÇÃO DA BASE DO SUPORTE COM A FURAÇÃO DA BASE DO
GERADOR;
2
WARNING / ATENCION / ATENÇÃO
SOME GENERATOR MODELS DO NOT FIT THE BRACKETS, CHECK IF EQUIPPED.
ALGUNOS MODELOS DE GENERADOR NO ACOMPAÑAN LOS SOPORTES, COMPRUEBE SI ESTÁ EQUIPADO.
ALGUNS MODELOS DE GERADOR NÃO ACOMPANHAM OS SUPORTES, VERIFIQUE SE EQUIPADO.
17
INSTALLING THE DAMPING BRACKET / INSTALANDO EL SOPORTE DE AMORTECI-
MIENTO / INSTALANDO O SUPORTE DO AMORTECEDOR
1
INSERT THE BOLTS AND NUTS AND TIGHTEN SECURELY;
COLOQUE LOS TORNILLOS Y TUERCAS Y APRIETE FIRMEMENTE;
COLOQUE OS PARAFUSOS E PORCAS E APERTE FIRMEMENTE;
3

REMOVE THE CAP (DIPSTICK) AND CLEAN IT;
RETIRE LA TAPA (VARILLA) Y LÍMPIELA;
REMOVA A TAMPA (VARETA) E LIMPE-A;
PUT THE EQUIPMENT ON LEVEL AND FLAT SURFACE;
COLOQUE EL EQUIPAMIENTO EN UNA SUPERFICIE PLANA Y NIVELADA;
ALOQUE O EQUIPAMENTO EM UMA SUPERFÍCIE PLANA E NIVELADA;
INSERT THE DIPSTICK INTO THE RESERVOIR, BUT DO NOT THREAD, AND THEN
REMOVE IT TO CHECK THE OIL LEVEL;
INSERTE LA VARILLA EN EL DEPÓSITO, PERO SIN ROSCAR, Y LUEGO EXTRÁIGALA
PARA COMPROBAR EL NIVEL DE ACEITE;
INSIRA A VARETA NO RESERVATÓRIO, MAS SEM ROSQUEAR, E DEPOIS REMOVA-A
PARA VERIFICAR O NÍVEL DE ÓLEO;
1
CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR /
VERIFICANDO O NÍVEL DE ÓLEO DO MOTOR- l
3
OPERATING THE ENGINE WITH INSUFFICIENT OIL CAN CAUSE DAMAGE TO THE EQUIPMENT. ALWAYS CHECK
BEFORE STARTING / USE PROPER OIL OF GOOD QUALITY FOR 4 STROKE ENGINES.
EL FUCIONAMIENTO DEL MOTOR COM UNA CANTIDAD INSUFICIENTE DE ACEITE PUEDE CAUSAR DAÑOS AL
EQUIPO. COMPRUEBE SIEMPRE ANTES DE ARRANCAR / UTILICE ACEITE PROPIO Y DE BUENA CALIDAD PARA
MOTORES DE 4 TIEMPOS.
FUNCIONAR O MOTOR COM QUANTIDADE INSUFICIENTE DE ÓLEO PODE CAUSAR DANOS AO EQUIPAMENTO. VE-
RIFIQUE SEMPRE ANTES DE DAR PARTIDA / USE ÓLEO PRÓPRIO E DE BOA QUALIDADE PARA MOTORES 4 TEMPOS.
WARNING / ATENCION/ ATENÇÃO
18
2

REINSTALL THE OIL DIPSTICK BY TIGHTENING IT;
VUELVA A COLOCAR LA VARILLA DE ACEITE ROSCANDO FIRMEMENTE;
RECOLOQUE A VARETA DE ÓLEO ROSQUEANDO FIRMEMENTE;
4
CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR /
VERIFICANDO O NÍVEL DE ÓLEO DO MOTOR- ll
NEVER FILL THE OIL RESERVOIR BEYOND THE UPPER LIMIT. EXCESS OIL IN THE ENGINE
MAY CAUSE STARTING DIFFICULTIES AND EXCESS SMOKE / THE OIL ALERT SYSTEM
(AVAILABLE ON SOME EQUIPMENT) WILL AUTOMATICALLY SHUT DOWN THE ENGINE
WHEN IT REACHES A LEVEL BELOW THE RECOMMENDED LEVEL.
NUNCA COMPLETAR EL DEPÓSITO DE ACEITE MÁS ALLÁ DEL LÍMITE SUPERIOR. EL EX-
CESO DE ACEITE EN EL MOTOR PUEDE CAUSAR DIFICULTADES EN EL ARRANQUE Y EX-
CESO DE HUMO / SISTEMA DE ALERTA DE NIVEL DE ACEITE (DISPONIBLE EN ALGUNOS
EQUIPAMIENTOS) APAGARÁ AUTOMÁTICAMENTE EL MOTOR AL ALCANZAR UN NIVEL
DE ACEITE POR DEBAJO DEL RECOMENDADO.
NUNCA COMPLETE O RESERVATÓRIO DE ÓLEO ALÉM DO LIMITE SUPERIOR. EXCESSO
DE ÓLEO NO MOTOR PODE DIFICULTAR A PARTIDA E GERAR EXCESSO DE FUMAÇA / O
SISTEMA DE ALERTA DE ÓLEO (DISPONÍVEL EM ALGUNS EQUIPAMENTOS) DESLIGARÁ
AUTOMATICAMENTE O MOTOR AO ATINGIR O NÍVEL ABAIXO DO RECOMENDADO.
WARNING / ATENCION / ATENÇÃO
WHEN LEVEL IS BELOW OR NEAR THE LOWER LIMIT, COMPLETE WITH OIL, NOT
EXCEEDING THE UPPER LIMIT;
CUANDO EL NIVEL ESTÁ POR DEBAJO O CERCA DEL LÍMITE INFERIOR COMPLETAR
CON ACEITE, NO EXCEDIENDO EL LÍMITE SUPERIOR;
COM O NÍVEL ABAIXO OU PRÓXIMO AO LIMITE INFERIOR, COMPLETAR COM
ÓLEO, NÃO EXCEDENDO O LIMITE SUPERIOR;
5
LOWER LIMIT;
LIMITE INFERIOR;
LIMITE INFERIOR;
UPPER LIMIT;
LIMITE SUPERIOR;
LIMITE SUPERIOR;
19

FILL WITH FUEL AND DO NOT EXCEED THE MAXIMUM LEVEL;
COMPLETE CON COMBUSTIBLE, EVITANDO EXCEDER EL NIVEL MÁXIMO;
COMPLETE COM COMBUSTÍVEL, DE FORMA QUE NÃO EXCEDA O NÍVEL MÁXIMO;
ATTACH THE TANK CAP AND TIGHTEN SECURELY;
ENCAJE LA TAPA Y APRIETE FIRMEMENTE;
ENCAIXE A TAMPA E APERTE FIRMEMENTE;
AVOID SUPPLY NEAR PLACES WITH SPARKS, FLAMES, HOT PARTS OR OTHER SOURCES OF HEAT. ALWAYS LOOK
FOR A VENTILATED AREA / DO NOT FILL FUEL WHEN BE OPERATING, WAIT FOR THE ENGINE TO COOL / FUEL
AND ITS VAPORS ARE EXTREMELY FLAMMABLE AND EXPLOSIVE / THE USE OF OLD FUEL, MIXTURE OF WATER
OR OTHER LIQUID IS FORBIDDEN/ FILL WITH THE MOTOR IN THE RIGHT LEVEL, USE THE HOPPER FOR FILLING,
IN CASE OF AN ACCIDENTAL SPILL, CLEAN ALL SURFACES / USE ONLY UNLEADED GASOLINE WITH AN OCTANE
RATING OF 93 OR HIGHER.
EVITE ABASTECER CERCA DE LUGARES CON CHISPAS, LLAMAS, PIEZAS CALIENTES U OTRAS FUENTES DE CALOR.
PROCURE SEMPRE UMA ÁREA BEM VENTILADA / NO LLENE EL TANQUE CON EL EQUIPO EN FUNCIONAMIENTO,
ESPERE A QUE EL MOTOR SE ENFRIE / EL COMBUSTIBLE Y SUS VAPORES SON EXTREMADAMENTE INFLAMABLES
Y EXPLOSIVOS / ESTÁ PROHIBIDO EL USO DE COMBUSTIBLES USADOS, MEZCLADOS CON AGUA U OTRO LIQUI-
DOS/ ABASTEZCA CON EL MOTOR NIVELADO, UTILIZANDO UN EMBUDO, EN CASO DE DERRAME ACCIDENTAL,
LIMPIE TODAS LAS SUPERFICIES / UTILICE SÓLO GASOLINA SIN PLOMO CON UNA TASA DE OCTANAJE DE 93 O
SUPERIOR.
EVITE ABASTECER PRÓXIMO A LOCAIS COM FAÍSCAS, CHAMAS, PEÇAS QUENTES OU OUTRAS FONTES DE CALOR.
BUSQUE SIEMPRE UN ÁREA BIEN VENTILADA / NÃO ABASTEÇA COM O EQUIPAMENTO FUNCIONANDO, AGUARDE
O MOTOR ESFRIAR / O COMBUSTÍVEL E SEUS VAPORES SÃO EXTREMAMENTE INFLAMÁVEIS E EXPLOSIVOS / O
USO DE COMBUSTÍVEIS VELHOS, MISTURADOS COM ÁGUA OU OUTRO LIQUIDO É PROIBIDO/ ABASTEÇA COM
MOTOR NIVELADO, UTILIZE O FUNIL PARA ENCHIMENTO, EM CASO DE DERRAMAMENTO ACIDENTAL, LIMPE TO-
DAS AS SUPERFÍCIES / USE SOMENTE GASOLINA SEM CHUMBO COM TAXA DE OCTANAGEM DE 93 OU SUPERIOR.
WARNING / ATENCION / ATENÇÃO
20
REMOVE THE TANK CAP;
REMUEVA LA TAPA DEL TANQUE;
RETIRE A TAMPA DO TANQUE;
1
3
FUELING THE TANK / ABASTECENDO EL TANQUE DE COMBUSTIBLE / ABASTECENDO
O TANQUE DE COMBUSTÍVEL
2
