TP-Link TL-WPA4220 TKIT User manual

Package Contents
Resource CD Ethernet Cable
QIGWi-Fi Powerline Extender*
300Mbps AV500/AV200 WiFi Powerline Extender
MODEL NO. TL-WPA4220/TL-WPA2220
* The provided power plug may differ from the picture due to
different regional power specifications.

CONTENTS
Deutsch .....................................................................................1
English.......................................................................................7
Español....................................................................................13
Ελληνικά ..................................................................................19
Français...................................................................................25
Italiano.....................................................................................31
Português ................................................................................37
Suomi ......................................................................................43
Nederlands ..............................................................................49
Svenska...................................................................................55
Norsk .......................................................................................61
Dansk ......................................................................................67
Türkçe......................................................................................73

1

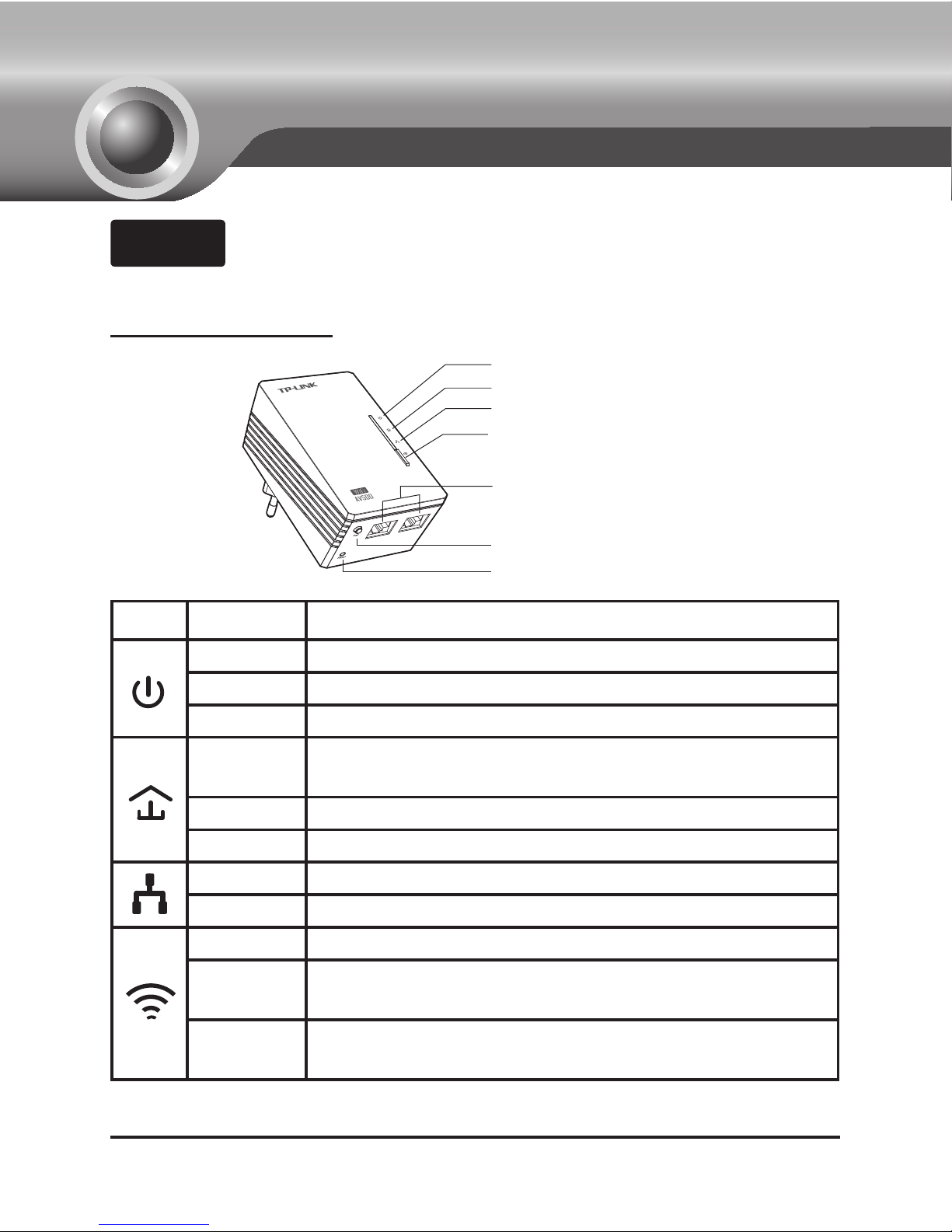

In diesem Dokument wird als Beispiel das WiFi-Powerline-
Extendermodell "TL-WPA4220" verwendet.
Hinweis
LEDs und Tasten
LEDs Status Beschreibung
Leuchtet Das Gerät läuft.
Aus Das Gerät ist ausgeschaltet.
Blinkt Das Gerät bendet sich in der Paarungsprozedur.
Leuchtet Das Gerät ist mit einem Powerlinenetz verbunden. Es
ndet kein Datenaustausch statt.
Aus Das Gerät ist mit keinem Powerlinenetz verbunden.
Blinkt Das Gerät überträgt Daten.
Leuchtet Der Ethernetport ist verbunden.
Aus Der Ethernetport ist nicht verbunden.
Aus Die WLAN-Funktion ist deaktiviert.
Blinkt
langsam
Der Extender übernimmt die WLAN-Einstellungen von
einem anderen Gerät.
Blinkt
schnell Die WLAN-Funktion ist aktiviert.
Schnellinstallationsanleitung
Power-LED
Powerline-LED
Ethernet-LED
WiFi/WiFi-Clone-LED
Ethernet-Ports
WiFi/WiFi-Clone-Taste
Pair-Taste
Reset-Taste

2
Deutsch
ROUTER WISP
WPS/
RESET
INTERNET
ROUTER WISP
WPS/
RESET
INTERNET

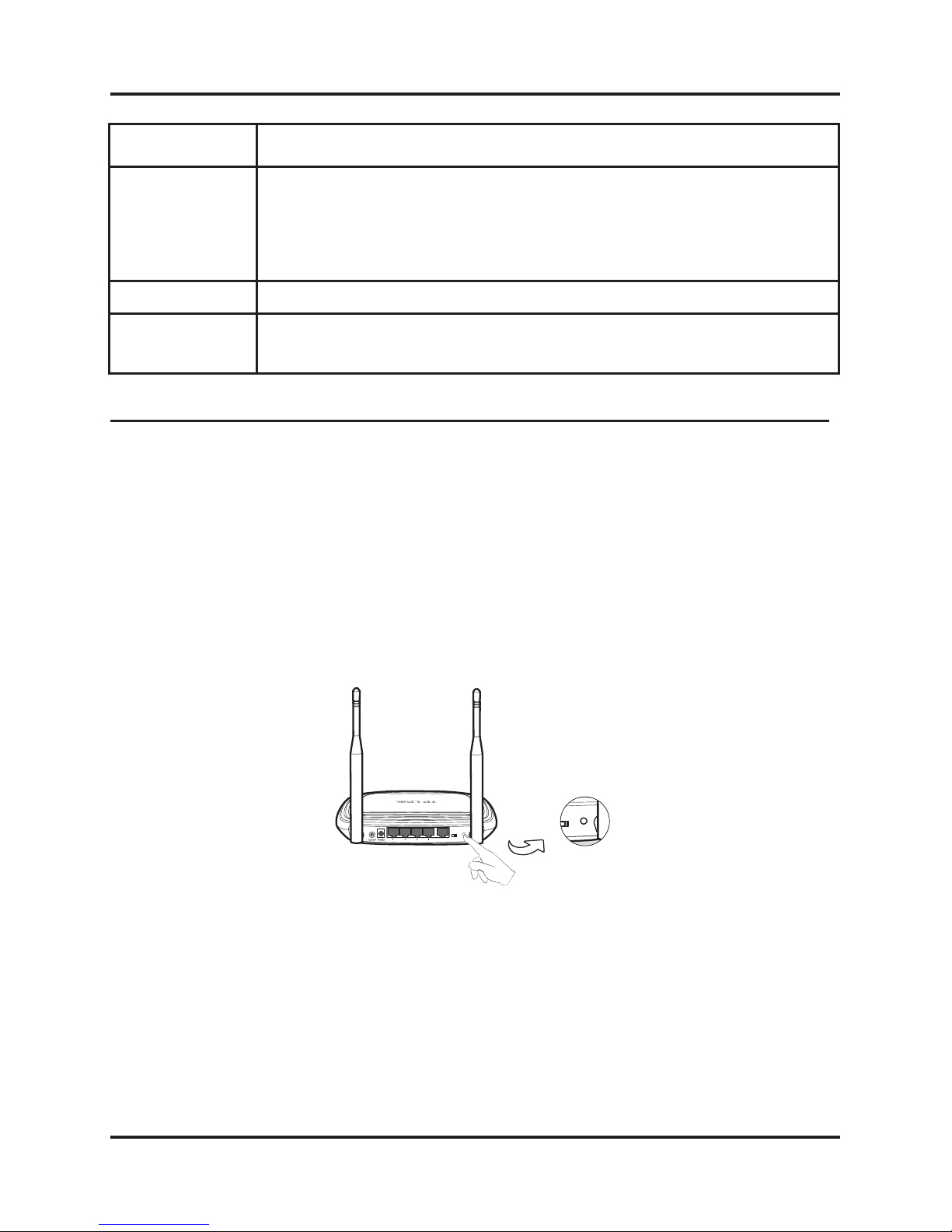

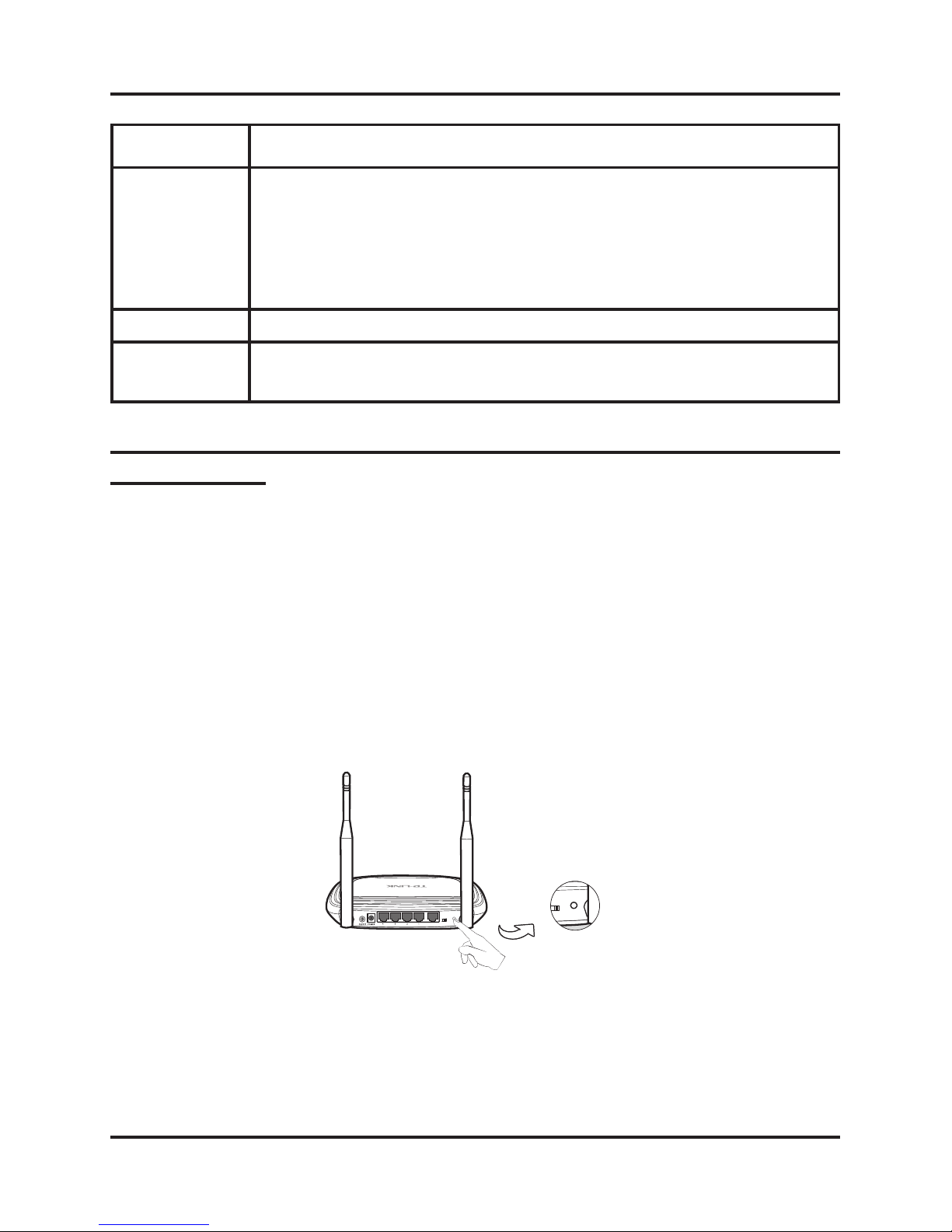

Vereinigen und Erweitern von WLANs mittels der WiFi-
Clone-Taste
Haben Sie auf Ihrem WPS-kompatiblen Router bereits ein WLAN aufgebaut,
können Sie dessen Einstellungen mittels der WiFi-Clone-Taste kopieren.
Während des WiFi-Clone-Prozesses, übernimmt der Extender SSID und
WLAN-Passwort Ihres Routers/APs und ermöglicht Ihnen so eine Art
Roaming. Bitte folgen Sie hierfür diesen Schritten:
Tasten Beschreibung
WiFi-/WiFi-
Clone-Taste
Drücken Sie die Taste, um "WiFi-Clone" zu starten. (Details
finden Sie im Abschnitt Vereinigen und Erweitern von
WLANs mittels der WiFi-Clone-Taste.)
Drücken Sie die Taste 5 Sekunden, um das WLAN zu
aktivieren oder deaktivieren.
Pair-Taste Die Pair-Taste dient dem Absichern eines Powerlinenetzes.
Reset-Taste Drücken Sie die Reset-Taste länger als 5Sekunden, wird
das Gerät auf seine Standardeinstellungen zurückgesetzt.
Schließen Sie Ihren WiFi-Powerline-Extender in der Nähe Ihres1)
WLAN-Bassigeräts an.
Drücken Sie auf Ihrer WLAN-Basis die WPS-Taste.2)
Drücken Sie die WiFi-Clone-Taste Ihres Extenders. Die WiFi-Clone-3)
LED beginnt, langsam zu blinken. Nach ca. 20 Sekunden leuchten
alle LEDs permanent. Dann beginnt die WiFi-LED schnell zu blinken,
womit der Abschluss des Clone-Vorgangs angezeigt wird.
WLAN-Router

3
Deutsch

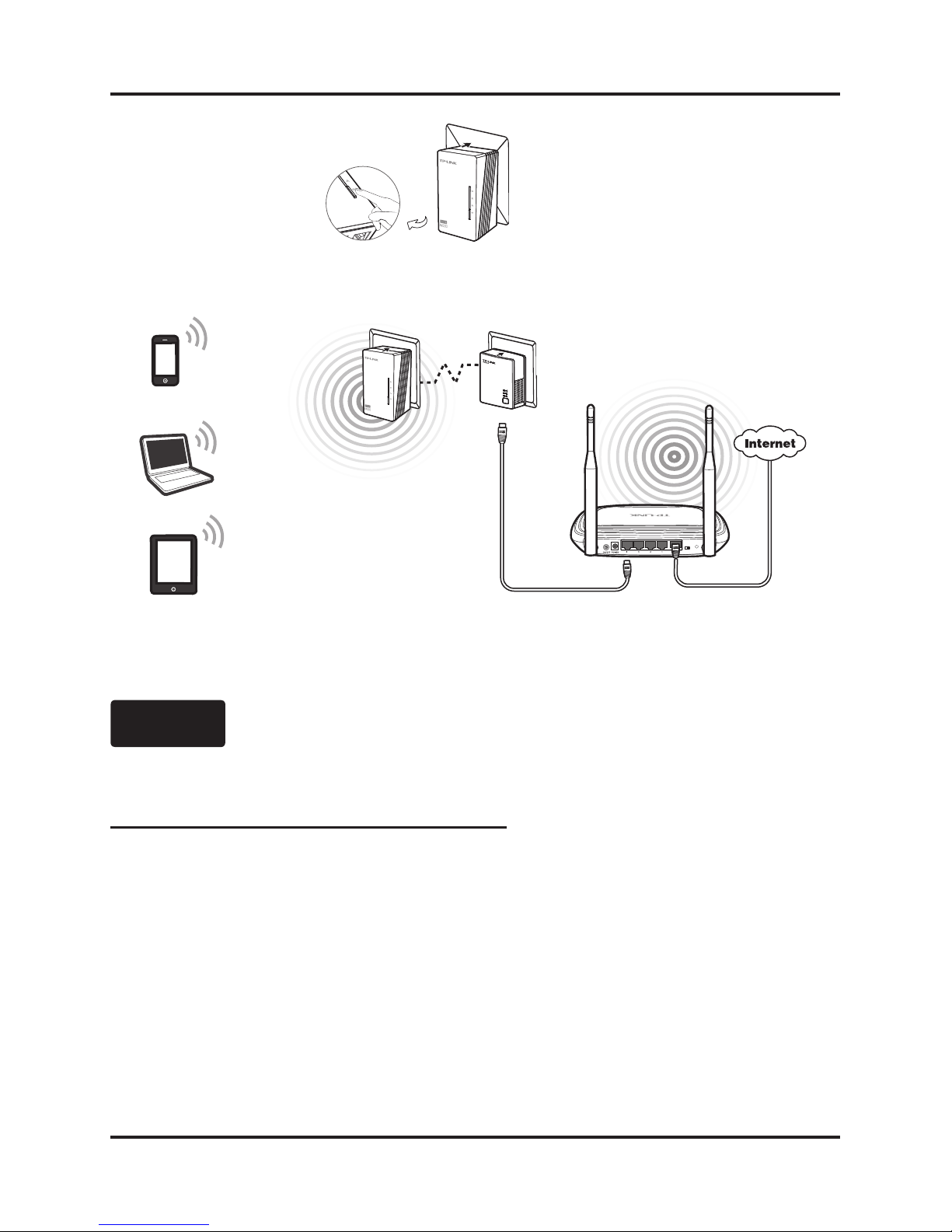

WiFi-Powerline-Extender
Verbinden Sie den LAN-Port des Powerlineadapter mit dem LAN-4)
Rort Ihres Routers und schließen Sie ihn an Ihr elektrisches Netz an.
Installieren Sie den WiFi-Powerline-Extender an der gewünschten5)
Stelle.
WLAN-Router
WiFi-Powerline-Extender
SSID: abc
Passwort: 123
SSID: abc
Passwort: 123
Powerlineadapter
pair
ROUTER WISP
WPS/
RESET
INTERNET
TP-LINKs Powerlinegeräte sind Plug-and-Play-Geräte. Ein
Powerlinenetz entsteht, sobald Sie die Powerlinegeräte
anschließen.
Hinweis

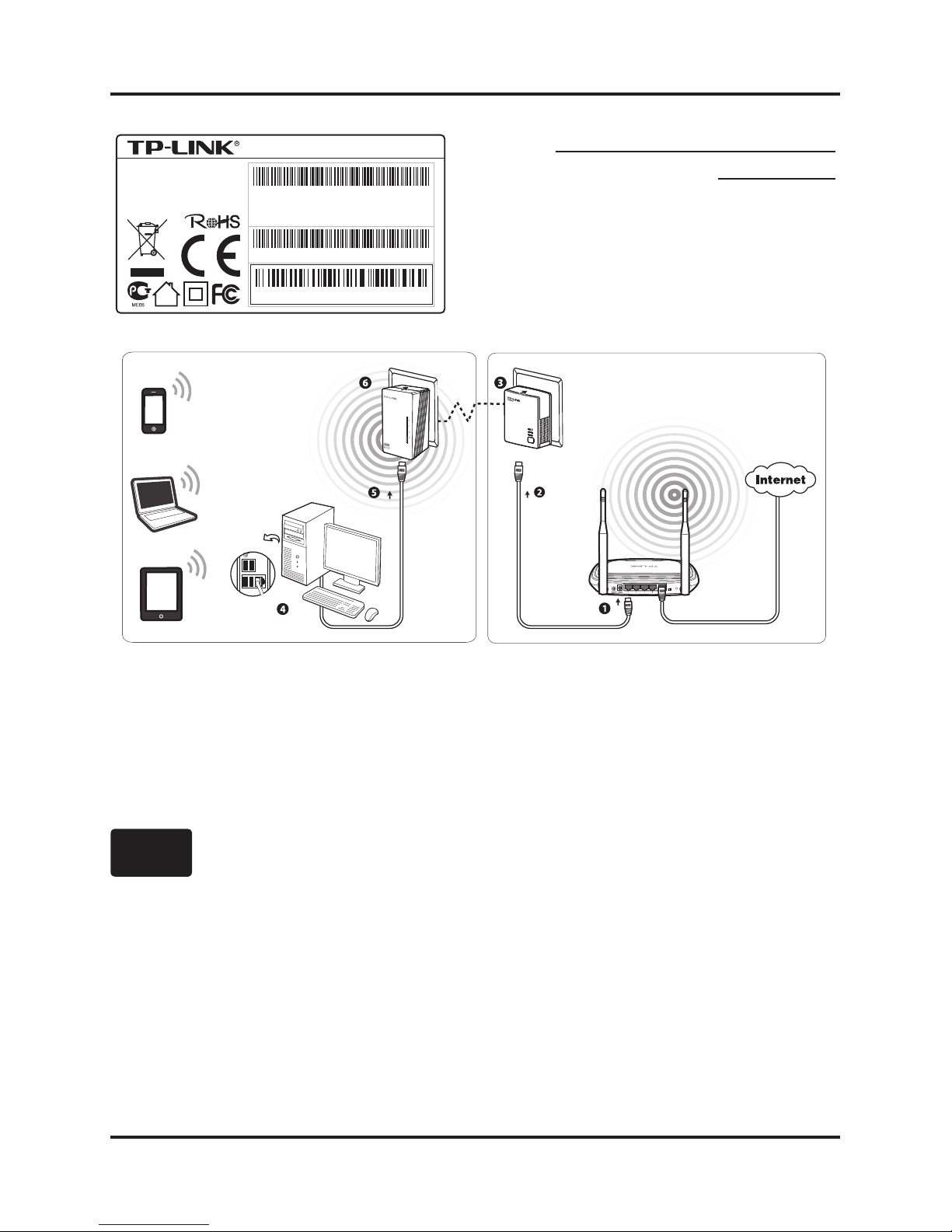

Aufbauen eines neuen WLANs
Unterstützt Ihr WLAN-Router/AP kein WPS oder Sie möchten ein separates
WLAN aufbauen, folgen Sie diesen Schritten. Bitte schreiben Sie sich zu
Beginn SSID und WLAN-Passwort Ihres WiFi-Powerline-Extenders auf.
Beides nden Sie auf dem Etikett auf der Unterseite des Produktes.

4
Deutsch
pair
ROUTER WISP
WPS/
RESET
INTERNET
WLAN-Router
WiFi-Powerline-Extender
SSID: abc
SSID: 123
Powerlineadapter
Raum 2 Raum 1
TP-LINKs Powerlinegeräte sind Plug-and-Play-Geräte. Nach Durchlaufen
der Prozedur können WLAN-Geräte sich unter Verwendung von SSID und
Passwort drahtlos mit Ihrem WiFi-Powerline-Extender verbinden und das
Internet nutzen.
Möchten Sie SSID und/oder WLAN-Passwort ändern,
schauen Sie bitte in das auf der beiliegenden CD bendliche
Handbuch.
Hinweis
TL-WPA4220
AV500 WiFi Powerline Extender
Power: 100-240V~ 50/60Hz 0.15A
Default Wireless Access:
http://tplinkplclogin.net
Username/Password:
admin/admin
S/N: XXXXXXXXXXXX
Password: ABCD-ABCD-ABCD-ABCD
WLAN MAC: 78CD8E81A715
Powerline MAC: 78CD8E81A716
Wireless Password: 01234567
SSID*: TP-LINK_
WLAN-Passwort:
*Die SSID lautet TP-LINK_××××××,
wobei "××××××" für die letzten 6 Zeichen
der MAC-Adresse steht.

5
Technischer Support
Für tiefergehende Fehlersuche besuchen Sie bitte:•
http://www.tp-link.com.de/Support/faq/
Um Firmware/Treiber/Tools/Handbücher herunterzuladen, besuchen Sie: •
http://www.tp-link.com.de/support/download/
Für weitere technische Unterstützung kontaktieren Sie uns: •
Deutschland
Tel: [phone] (deutschsprachig) / +49 1805 TPLINK
E-Mail: [email protected]
Gebühr: 0,14 EUR/min aus dem Festnetz der Deutschen Telekom. Mobil bis
zu 0,42 EUR/min
Bürozeiten: Montags bis freitags 9 bis 12:30 Uhr und 13:30 bis 17:30 Uhr,
ausgenommen Feiertage in Hessen. 24. und 31. Dezember geschlossen.
TP-LINK Deutschland GmbH, Robert-Bosch-Straße 9, 65719 Hofheim am
Taunus
Schweiz
Tel: [phone] (deutschsprachig)
Gebühr: 4 bis 8 Rp/min, abhängig von der Uhrzeit
E-Mail: [email protected]
Bürozeiten: Montags bis freitags 9 bis 12:30 Uhr und 13:30 bis 17:30 Uhr,
ausgenommen Feiertage in Hessen, Deutschland. 24. und 31. Dezember
geschlossen.
Österreich
Tel.: [phone] (deutschsprachig)
Gebühr: aus dem österreichischen Festnetz maximal 20ct/min
E-Mail: [email protected]
Bürozeiten: Montags bis freitags 9 bis 12:30 Uhr und 13:30 bis 17:30 Uhr,
ausgenommen Feiertage in Hessen, Deutschland. 24. und 31. Dezember
geschlossen.
Weltweit
Tel: [phone] (englischsprachig)
E-Mail: [email protected]
Bürozeiten: ständig
TP-LINK TECHNOLOGIES CO., LTD.
Building 24 (floors 1, 3, 4, 5), and 28 (floors 1-4) Central Science and
Technology Park, Shennan Rd, Nanshan, Shenzhen, China

6

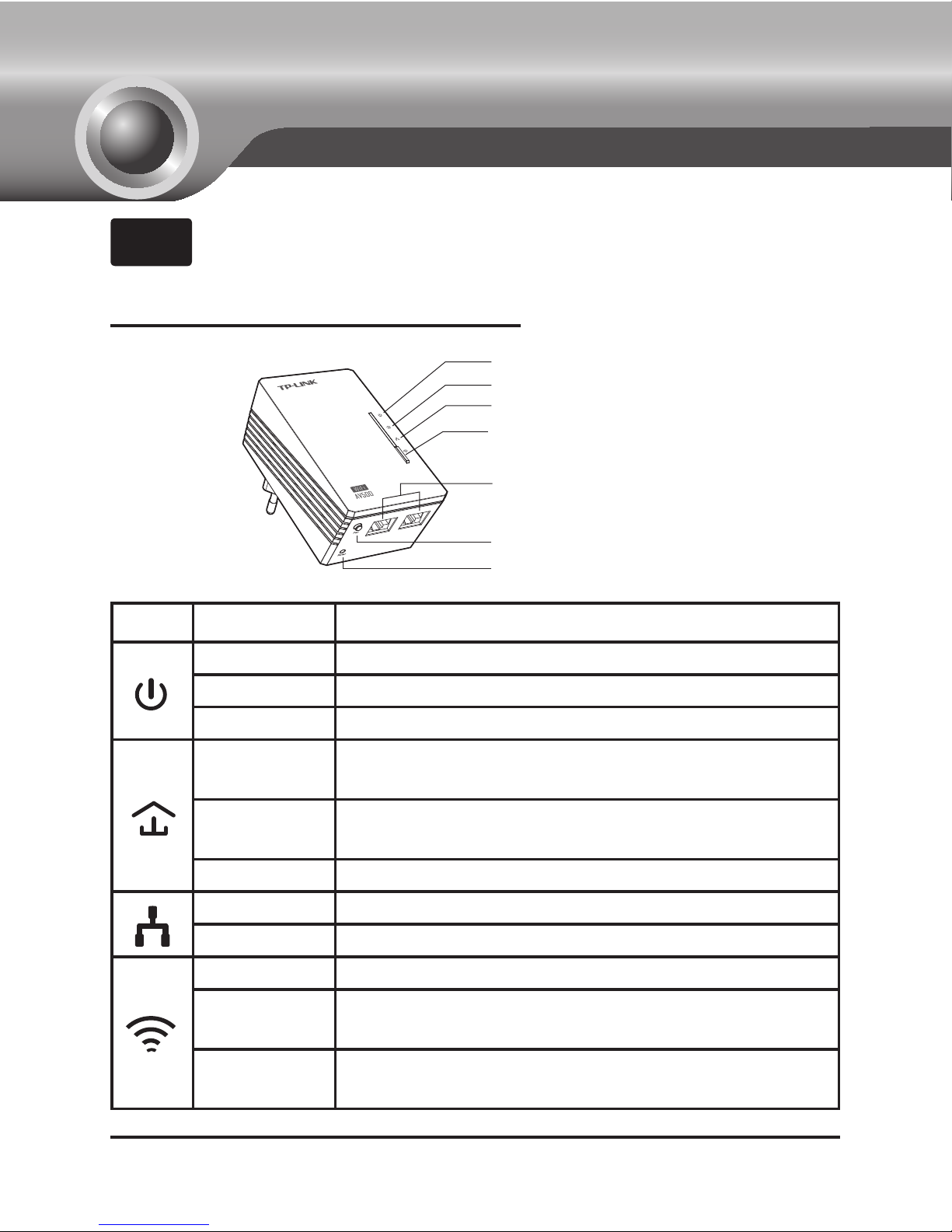

The product model shown in this QIG for WiFi Powerline Extender
is "TL-WPA4220", as an example.
Note
Quick Installation Guide
LED and Button Description
LEDs Status Description
Solid The device is on.
Off The device is off.
Blinking The device is pairing.
Solid The device is connected to a powerline network, but
there is no data being transferred.
Off The device isn’t connected to any powerline network.
Blinking The device is transferring data.
Solid The Ethernet port is connected.
Off The Ethernet port isn’t connected.
Off The wireless function has been disabled.
Blinking
Slowly
The extender is cloning. Wi-Fi settings from another
device.
Blinking
Quickly The wireless function has been enabled.
Power LED
Powerline LED
Ethernet LED
Wi-Fi/Wi-Fi Clone LED
Ethernet Ports
Wi-Fi/Wi-Fi Clone Button
Pair Button
Reset Button

7
English

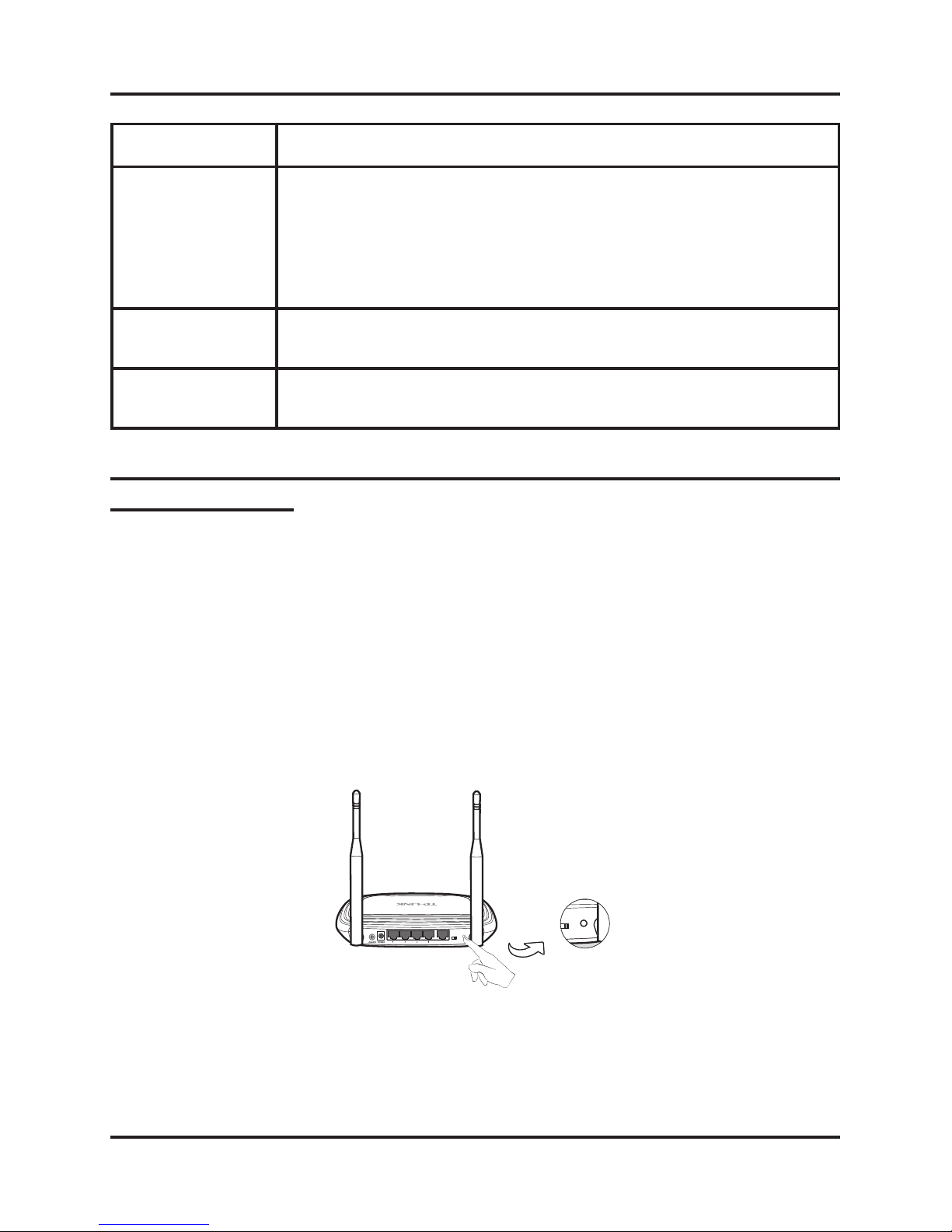

Unify and Extend Wi-Fi Network via Wi-Fi Clone Button
If you have established a Wi-Fi network with a router supporting WPS, you
can unify and extend this current network using the Wi-Fi Clone button.
During the Wi-Fi Clone process, the extender will automatically copy the
SSID and wireless password of your router, giving you a seamless roaming
wireless networking experience . See the steps below to get started.
Buttons Description
Wi-Fi/Wi-Fi
Clone Button
Press the button to start Wi-Fi Clone. (For details, see Unify
and Extend Wi-Fi Network via Wi-Fi Clone Button.)
Press the button for 5seconds to enable or disable the
wireless function.
Pair Button Pair button is used to secure a powerline network.
Reset Button Press the Reset button for more than 5seconds, the device
will restore to its factory defaults.
Plug in the Wi-Fi Powerline Extender near your wireless router.1)
Press the WPS button on the router.2)
Press the Wi-Fi Clone button on the extender and the Wi-Fi Clone3)
LED will begin blinking slowly. In about 20 seconds, all the LEDs
will be solid momentarily and then the Wi-Fi LED will begin blinking
quickly, indicating that the Wi-Fi clone process is complete.
ROUTER WISP
WPS/
RESET
INTERNET
ROUTER WISP
WPS/
RESET
INTERNET
Wireless Router

8
English
Wi-Fi Powerline Extender
Connect the Powerline Adapter to the LAN port of the router and plug4)
it into the wall socket.
Connect the Powerline Adapter to the LAN port of the router and plug5)
it into the wall socket.
pair
ROUTER WISP
WPS/
RESET
INTERNET
Wireless Router
Wi-Fi Powerline Extender
SSID: abc
Password: 123
SSID: abc
Password: 123
Powerline Adapter
TP-LINK powerline devices are Plug and Play. A powerline
network is established between the powerline adapter and the
extender as soon as you plug in the powerline devices.
Note
Build a New Wi-Fi Network
If your router does not support WPS function, or you just want to use a
separate wireless network, follow the steps below. Before proceeding,
please write down the SSID and Wireless Password of your Wi-Fi Powerline
Extender labeled on the bottom of the product.

9
English
TP-LINK powerline devices are Plug and Play. After going through the steps
above, wireless clients can use the default SSID and wireless password to
join the wireless network of the Wi-Fi Powerline Extender as well as access
the Internet.
If you want to change the SSID and wireless password, please
refer to the User Guide included on the Resource CD.
Note
pair
ROUTER WISP
WPS/
RESET
INTERNET
Wireless Router
Wi-Fi Powerline Extender
SSID: abc
SSID: 123
Powerline Adapter
Room 2 Room 1
TL-WPA4220
AV500 WiFi Powerline Extender
Power: 100-240V~ 50/60Hz 0.15A
Default Wireless Access:
http://tplinkplclogin.net
Username/Password:
admin/admin
S/N: XXXXXXXXXXXX
Password: ABCD-ABCD-ABCD-ABCD
WLAN MAC: 78CD8E81A715
Powerline MAC: 78CD8E81A716
Wireless Password: 01234567
SSID*: TP-LINK_
Wireless Password:
*The default SSID is TP-LINK_××××××.
(×××××× indicates the last six unique
characters of WLAN MAC address.)

10
Technical Support
For more troubleshooting help, go to:•http://www.tp-link.com/en/
support/faq/
To download the latest Firmware, Driver, Utility and User Guide, go to:•
http://www.tp-link.com/en/support/download/
For all other technical support, please contact us by using the•
following details:
Global
Tel: [phone]
E-mail: [email protected]
Service time: 24hrs, 7days a week
TP-LINK TECHNOLOGIES CO., LTD.
Building 24 (oors 1, 3, 4, 5), and 28 (oors 1-4) Central Science and
Technology Park, Shennan Rd, Nanshan, Shenzhen, China
UK
Tel: [phone]
E-mail: [email protected]
Service time: 24hrs, 7days a week
TP-LINK UK Limited
Unit 2 & 3, Riverview, Richeld Avenue/ Cardiff Road
Reading Berkshire RG1 8EW

11
Esta guía toma como ejemplo el Extensor Powerline WiFi modelo
"TL-WPA4220" como ejemplo.
Nota
Guía Rápida de Instalación
Descripción de LEDs y botones
LEDs Status Descripción
Fijo El dispositivo está encendido.
Apagado El dispositivo está apagado.
Parpadeando El dispositivo está emparejándose.
Fijo El dispositivo está conectado a una red Powerline,
pero no se transeren datos.
Apagado El dispositivo no está conectado a ninguna red
Powerline.
Parpadeando El dispositivo está transriendo datos.
Fijo El puerto Ethernet está conectado.
Apagado El puerto Ethernet no está conectado.
Apagado La función wireless ha sido desactivada.
Parpadeando
despacio
El extensor está clonando la conguración Wi-Fi de
otro dispositivo.
Parpadeando
deprisa La función wireless ha sido activada.
LED de Alimentación
LED Powerline
LED Ethernet
LED de Clonado Wi-Fi/Wi-Fi
Puertos Ethernet
Botón de Clonado Wi-Fi/Wi-Fi
Botón de Emparejamiento
Botón de Reset

12
Español
Unificar y extender la red Wi-Fi usando el botón de
Clonado Wi-Fi
Si Usted ha establecido una red Wi-Fi con un router que soporte WPS,
puede unicar y extender la red actual usando el botón de Clonado Wi-Fi.
Durante el proceso de clonado Wi-Fi, el extensor copiará automáticamente
el SSID y la contraseña inalámbrica de su router, proporcionando una
experiencia de red inalámbrica itinerante sin interrupciones. Siga los pasos
siguientes para comenzar.
Botones Descripción
Botón de
Clonado Wi-Fi/
Wi-Fi
Pulse el botón para comenzar el clonado Wi-Fi (para
más detalles, consultar Unicar y extender la red Wi-Fi
usando el botón de Clonado Wi-Fi).
Pulse el botón durante 5segundos para habilitar o
deshabilitar la función wireless.
Botón de
Emparejamiento
El botón de Emparejamiento se usa para securizar una
red Powerline.
Botón de Reset Pulse el botón de Reset durante más de 5segundos, el
dispositivo restaurará sus valores de fábrica.
Enchufe su Extensor Powerline Wi-Fi cerca de su router inalámbrico.1)
Pulse el botón WPS en el router.2)
Pulse el botón de Clonado Wi-Fi en el extensor y el LED de Clonado 3)
Wi-fi comenzará a parpadear lentamente. En unos 20 segundos,
todos los LEDs se encenderán jos momentáneamente y entonces
ROUTER WISP
WPS/
RESET
INTERNET
ROUTER WISP
WPS/
RESET
INTERNET
Router inalámbrico

13
Español
el LED Wi-Fi empezará a parpadear rápidamente, indicando que el
proceso de clonado Wi-Fi se ha completado.
Conecte el Adaptador Powerline al puerto LAN del router y enchúfelo 4)
en la toma eléctrica.
Coloque el Extensor Powerline Wi-Fi en la ubicación deseada.5)
pair
ROUTER WISP
WPS/
RESET
INTERNET
Router inalámbrico
Extensor Powerline Wi-Fi
SSID: abc
Contraseña: 123
SSID: abc
Contraseña: 123
Adaptador Powerline
Los dispositivos Powerline de TP-LINK son Plug and Play. Se
establece una red Powerline entre el adaptador Powerline y el
extensor en cuanto enchufa los dispositivos Powerline.
Nota
Construir una nueva red Wi-Fi
Si su router no soporta la funciión WPS o simplemente quiere usar una red
inalámbrica separada, siga los pasos siguientes. Antes de comenzar, por
favor anote el SSID y la contraseña inalámbrica de su Extensor Powerline
Wi-Fi que aparecen en la etiqueta debajo del producto.
Extensor Powerline Wi-Fi

14
Español
Los dispositivos Powerline de TP-LINK son Plug and Play. Después de
seguir los pasos anteriores, los clientes inalámbricos podrán usar el SSID
y contraseña inalámbrica por defecto para unirse a la red inalámbrica del
Extensor Powerline Wi-Fi, así como acceder a Internet.
Si desea cambiar el SSID y la contraseña inalámbrica, por favor
consulte el Manual de Usuario incluido en el CD.
Nota
pair
ROUTER WISP
WPS/
RESET
INTERNET
Router inalámbrico
Extensor Powerline Wi-Fi
SSID: abc
SSID: 123
Adaptador Powerline
Habitación 2 Habitación1
TL-WPA4220
AV500 WiFi Powerline Extender
Power: 100-240V~ 50/60Hz 0.15A
Default Wireless Access:
http://tplinkplclogin.net
Username/Password:
admin/admin
S/N: XXXXXXXXXXXX
Password: ABCD-ABCD-ABCD-ABCD
WLAN MAC: 78CD8E81A715
Powerline MAC: 78CD8E81A716
Wireless Password: 01234567
SSID*: TP-LINK_
Contraseña inalámbrica:
*El SSID por defecto es TP-
LINK_××××××. (×××××× indica
los últimos seis caracteres de la
dirección MAC WLAN).

15
Soporte Técnico
Si necesita ayuda adicional para resolver un problema, visite: •
http://www.tp-link.es/support/faq/
Para descargar las últimas versiones de rmware, •controladores,
utilidades y manuales de usuario, visite:
http://www.tp-link.es/support/download/
Para cualquier otra consulta técnica, contacte con nosotros en:•
Global
Teléfono: [phone]
E-mail: [email protected]
Horario: 24 horas, 7 días a la semana
TP-LINK TECHNOLOGIES CO., LTD.
Building 24 (oors 1, 3, 4, 5), and 28 (oors 1-4) Central Science
and Technology Park, Shennan Rd, Nanshan, Shenzhen, China

16
Αυτός ο οδηγός, κοινός για τα WiFi Powerline Extender,
λαμβάνει ως παράδειγμα το TL-WPA4220.
Σημείωση
Οδηγός Γρήγορης Εγκατάστασης
Περιγραφή LED και πλήκτρων
Ενδείξεις
LED Κατάσταση Περιγραφή
Σταθερό Η συσκευή είναι ενεργοποιημένη.
Σβηστό Η συσκευή είναι απενεργοποιημένη.
Αναβοσβήνει Η συσκευή βρίσκεται σε κατάσταση σύνδεσης (pairing).
Σταθερό Η συσκευή είναι συνδεδεμένη σε δίκτυο Powerline αλλά
δεν μεταφέρονται δεδομένα.
Σβηστό Η συσκευή δεν είναι συνδεδεμένη σε δίκτυο powerline.
Αναβοσβήνει Η συσκευή μεταφέρει δεδομένα.
Σταθερό Η θύρα Ethernet είναι συνδεδεμένη.
Σβηστό Η θύρα Ethernet δεν είναι συνδεδεμένη.
Σβηστό Η ασύρματη λειτουργία έχει απενεργοποιηθεί.
Αναβοσβήνει
αργά
Το extender κλωνοποιεί τις ρυθμίσεις Wi-Fi από την άλλη
συσκευή.
Αναβοσβήνει
γρήγορα Η ασύρματη λειτουργία είναι ενεργοποιημένη.
LED Τροφοδοσίας
Powerline LED
Ethernet LED
Wi-Fi/Wi-Fi Clone LED
Θύρες Ethernet
Πλήκτρο Wi-Fi/Wi-Fi Clone
Πλήκτρο σύνδεσης (Pair)
Πλήκτρο επαναφοράς (Reset)

17
Eλληνικά
Ενοποίηση και Επέκταση δικτύου Wi-Fi μέσω του
πλήκτρου Wi-Fi Clone
Αν έχετε δημιουργήσει κάποιο δίκτυο Wi-Fi με router που υποστηρίζει
WPS, μπορείτε να ενοποιήσετε και να επεκτείνετε το τρέχον δίκτυο
χρησιμοποιώντας το πλήκτρο Wi-Fi Clone. Κατά τη διάρκεια της διαδικασίας
Wi-Fi Clone, το Extender θα αντιγράψει αυτόματα το SSID και τον κωδικό
δικτύου του router, παρέχοντάς σας απρόσκοπτη ασύρματη σύνδεση. Δείτε
τα ακόλουθα βήματα για λεπτομέρειες.
Πλήκτρα Περιγραφή
Πλήκτρο Wi-Fi/
Wi-Fi Clone
Πιέστε το πλήκτρο για να ξεκινήσετε τη διαδικασία Wi-Fi Clone
(Για λεπτομέρειες, ανατρέξτε στην παράγραφο Ενοποίηση και
Επέκταση δικτύου Wi-Fi μέσω του πλήκτρου Wi-Fi Clone).
Κρατήστε πατημένο το πλήκτρο για 5 δευτερόλεπτα για να
ενεργοποιήσετε ή να απενεργοποιήσετε την ασύρματη λειτουργία.
Πλήκτρο
σύνδεσης (Pair)
Το πλήκτρο σύνδεσης (Pair) χρησιμοποιείται για να ασφαλίσετε
κάποιο δίκτυο Powerline .
Πλήκτρο
επαναφοράς
(Reset)
Κρατήστε πατημένο το πλήκτρο Reset για περισσότερα από 5
δευτερόλεπτα για επαναφορά της συσκευής στις εργοστασιακές
ρυθμίσεις.
Συνδέστε το Wi-Fi Powerline Extender κοντά στο ασύρματο router. 1)
Πιέστε το πλήκτρο WPS στο router. 2)
Πιέστε το πλήκτρο Wi-Fi Clone στο extender και το Wi-Fi Clone LED 3)
θα ξεκινήσει να αναβοσβήνει αργά. Σε περίπου 20 δευτερόλεπτα,
ROUTER WISP
WPS/
RESET
INTERNET
ROUTER WISP
WPS/
RESET
INTERNET
Ασύρματο Router
