T+A Elektroakustik G 1260 R User manual

V 1.0 Bestellnr. / Order No. 9103-0425 DE/UK

BETRIEBSANLEITUNG
USER MANUAL
G 1260 R

2

3
Seite / Page
Deutsch ............................................................................................................. 4
English .............................................................................................................. 22
Anhang / A endix:
Technische Daten / Technical s ecifications .......... 39

4
Willkommen.
Wir freuen uns dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Plattenspieler G 1260 R haben
Sie ein HiFi-Gerät der Spitzenklasse erworben bei dessen Konzeption und Entwicklung den Wünschen des audiophilen
Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen die solide durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe wie z. B. chlorhaltige
Lösungsmittel und FCKWs vermieden.
Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement.
Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen die einerseits gut recyclebar sind
und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Stör-
quellen ausgeschlossen. Dadurch wird sichergestellt dass die von den Geräten ausgehende elektromagnetische
Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird.
Als Sonderzubehör sind hochwertige Kabel und Steckverbinder sowie auf das Gerätedesign abgestimmte Tonmöbel
lieferbar.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem Plattens ieler.
 elektroakustik GmbH & Co KG
Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und
-standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen
und insbesondere die Aufstellungs- Betriebs- und Sicherheitshinweise genau befolgen.
Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC) EMV-Richtlinien (89/336/EEC 92/31/EEC)
und den CE-Markierungsrichtlinien (93/68/EEC).

5
Inhaltsverzeichnis
Bedienung
Bedienelemente der Frontseite ....................................................................................... 6
Abspielen einer Schallplatte ............................................................................................ 6
Anschluss und Inbetriebnahme
Anschlusselemente an der Rückseite ............................................................................ 8
Aufstellung und Verkabelung .......................................................................................... 9
Montage des Plattentellers ............................................................................................ 11
Montage des Gegengewichts und Kontrolle der Tonarmeinstellung ............................. 13
Einbau und Ausrichtung eines Tonabnehmersystems .................................................. 14
Sicherheitshinweise ....................................................................................................... 15
Der G 1260 R PHONO Vorverstärker (optional) ........................................................... 17
Einstellungen der Codierschalter ................................................................................... 18
Betriebsstörungen ......................................................................................................... 19
Anhang
Technische Daten .......................................................................................................... 39

6
Bedienelemente der Frontseite

(Ein- und Ausschalter)
Kurzes Antippen des 

-Tasters schaltet das Gerät ein und aus. Bei ein-
geschaltetem Gerät leuchtet die LED über dem Taster.
Bei Betrieb in Verbindung mit einer R-Anlage schaltet sich der G 1260 R über
die bestehende R Link -Verbindung ein sobald ein Phonoeingang („AUX1“ oder
„AUX2“) als Hörquelle gewählt wird. Beim Ausschalten der R-Anlage schaltet
sich der G 1260 R automatisch aus.



Achtung!
Der Netztaster ist kein Netztrenner. Auch wenn die Leuchtdiode
ausgeschaltet ist, sind Teile des Gerätes mit der Netzs annung
verbunden (Standby-Betrieb). Die Standby-Stromaufnahme ist im Ka itel
„Technischen Daten“ angegeben.
Soll das Gerät längere Zeit nicht benutzt werden, ist es vorteilhaft, den
Netzstecker zu ziehen.
33 / 45
Taster zur Wahl der Drehgeschwindigkeit
Bei stehendem Plattenteller startet ein Druck auf einen der Taster den
Tellermotor mit der über dem Taster angegebenen Drehgeschwindigkeit.
Während des Hochlaufens des Motors blinkt die LED über dem Taster. Sobald
die Sollgeschwindigkeit erreicht ist leuchtet die LED dauerhaft.
Zum Umschalten der Geschwindikeit tippen Sie einfach auf den anderen der
beiden Taster.
Sto en des Tellermotors
Tippen Sie bei drehendem Plattenteller den Taster unter der leuchtenden LED
an so wird der Plattenteller aktiv gebremst und kommt nach kurzer Zeit zum
Stillstand.
Abs ielen einer Schall latte
Bedienung
• Schalten Sie das Gerät durch kurzes Antippen des 

 Tasters ein.
• Legen Sie die Schallplatte auf den Plattenteller.
• Vor jedem Abspiel empfehlen wir den Oberflächenstaub auf der Platte
z. B. mit Hilfe einer Kohlfaserbürste oder eines Antistatiktuches zu
entfernen.
• Drücken Sie den 33 oder 45 UpM Taster (entsprechend der aufgelegten
Schallplatte) um den Motor zu starten.
• Schwenken Sie den Tonarm nach innen über die gewünschte Rille.
Leuchtet die LED über dem gedrückten Taster dauerhaft ist die
Solldrehzahl erreicht und der Tonarm kann durch Betätigen des
Tonarmlifthebels 

 (siehe Abbildung 'Einstellelemente des Tonarms'
Kapitel 'Montage des Gegengewichts und Kontrolle der
Tonarmeinstellungen') langsam abgesenkt werden.



Die optional erhältliche Haube muss zum Betrieb des G 1260 R entfernt
werden.

7
Installation
Inbetriebnahme
Sicherheitshinweise
In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrie-
ben die nicht für den täglichen Umgang mit dem Gerät relevant sind die aber trotzdem vor dem ersten Gebrauch ge-
lesen und beachtet werden sollten.

8
Anschlusselemente


 GND
Erdungsklemme
Nur für G 1260 R Version ohne eingebautes Phonomodul:
Verbinden Sie diesen Anschluss mit der Erdungsklemme an Ihrem Verstärker.
Bei G 1260 R mit Phonomodul bleibt diese Klemme unbenutzt.


 OUT
Ausgangsbuchsen
Bei G 1260 R Versionen ohne eingebautes PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem PHONO-Eingang Ihres Verstärkers



Bitte beachten Sie dass wenn im G 1260 R kein Phonomodul eingebaut ist
dieses im Verstärker / Receiver vorhanden sein muss.
Bei im G 1260 R eingebautem PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem Hochpegeleingang (Line-Eingang)
Ihres Verstärkers.



Verwenden Sie je nach Verstärkermodell einen der folgenden Eingänge zum
Anschluss des G 1260 R:
Eingang Gerät
AUX 2 P1230/1260R PA1230/1260R PA1530R R1530 R
AUX1 R1230R


 R LINK
Steuereingang zum Anschluss an  Geräte mit R LINK -Steuerung (z. B. an den
Verstärker  PA 1260 R).


 Netzeingang
Diese Buchse dient dem Netzanschluss.

9
Aufstellung und Verkabelung
Packen Sie den G 1260 R vorsichtig aus und heben Sie die Originalverpackung
sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses
Gerät konzipiert und bei späteren Transporten ein sicherer Behälter.
Bitte beachten Sie unbedingt die Sicherheitshinweise dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim Transport) so ist mit der
Inbetriebnahme zu warten bis sich das Gerät auf Raumtemperatur aufgewärmt
hat und das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen Flächen sollte ggf. an einer
nicht sichtbaren Stelle die Verträglichkeit des Lackes mit den Gerätefüßen
überprüft werden.
Das Gerät ist waagerecht auf einer festen ebenen und nicht schwingenden
Unterlage aufzustellen. Die Füße sind mit Schwingmetallen entkoppelt und
dadurch beweglich. Bei Aufstellung auf Resonanzdämpfern oder Entkopplungs-
gliedern ist darauf zu achten dass die Standsicherheit des Gerätes nicht beein-
trächtigt wird.
Die Aufstellung darf nur an einem gut belüfteten trockenen Ort erfolgen wobei
direkte Sonneneinstrahlung und die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden wärme-
empfindlichen oder leicht brennbaren Gegenständen bzw. Geräten aufgestellt
werden.
Sorgen Sie beim Einbau in Regale oder Schränke deshalb unbedingt für
ausreichende Luftzufuhr und sorgen Sie dafür dass die Wärme des Gerätes
abgeführt werden kann. Ein Wärmestau beeinträchtigt die Lebensdauer des
Gerätes und ist eine Gefahrenquelle.
Verlegen Sie Netz- oder Lautsprecher- und Fernbedienungskabel möglichst
entfernt von Ton- und Antennenleitungen und keinesfalls über oder unter dem
Gerät.



Hinweise zum Anschluss:
• Stecken Sie alle Stecker fest in die Buchsen ein. Lockere Steckverbindungen
können Brummen oder andere Störgeräusche verursachen.
• Zur Erreichung des maximalen Störabstandes sollte der Netzstecker so in die
Netzsteckdose gesteckt werden dass die Phase an dem Kontakt der Netz-
eingangsbuchse angeschlossen wird der mit einem Punkt ()
gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür
geeigneten Messgerät ermittelt werden. Wenden Sie sich bitte an Ihren
Fachhändler.
• Wir empfehlen die Verwendung der konfektionierten –Netzkabel
'POWER LINE' in Kombination mit der Netzsteckdosenleiste 'POWER BAR'
die mit Phasenindikator ausgestattet ist.
• Nachdem die Anlage vollständig verkabelt ist stellen Sie bitte den
Lautstärkeregler auf eine sehr geringe Lautstärke und schalten Sie die
Anlage ein.
Falls bei der Inbetriebnahme des Gerätes Probleme auftreten sollten haben
diese oftmals einfache Ursachen die leicht zu beheben sind. Lesen Sie dazu
das Kapitel 'Betriebsstörungen' dieser Betriebsanleitung.

10
Lauts recher- und
Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu
unterschätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. 
empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und
Stecker die in ihren Eigenschaften auf unsere Lautsprecher und
Elektronikkomponenten abgestimmt sind und hervorragend mit diesen
harmonieren. Für schwierige und beengte Aufstellungsbedingungen finden Sie
im  Zubehör auch Kabel in Sonderlängen und Sonderstecker (z. B. in
abgewinkelter Form) mit deren Hilfe sich fast jedes Anschluss- und
Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter
Über die Netzstromversorgung gelangt nicht nur die notwendige
Betriebsenergie zu Ihren Geräten sondern oft auch Störungen von entfernten
Geräten Funk- und Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern zu halten bietet
unser Zubehörprogramm das speziell abgeschirmte Netzkabel 'POWER
FOUR' das konfektionierte Netzkabel mit Mantelkernfiltern 'POWER LINE' und
die Netzfilterleiste 'POWER BAR'. Mit diesem Zubehör kann die
Wiedergabequalität unserer Geräte in vielen Fällen nochmals gesteigert
werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern Ihr  Fachhändler
kompetent umfassend und unverbindlich. Gern senden wir Ihnen auch unser
umfangreiches Informationsmaterial zu diesem Thema.
Mechanische
Entko lung
Die Standfläche und der Untergrund auf dem hochwertige HiFi-Geräte
aufgestellt werden haben einen nicht zu unterschätzenden Einfluss auf die
erreichbare Klangqualität. Die Standfläche sollte möglichst schwer stabil hart
und eben sein.
Das Gerät ist mit den neuentwickelten  Vibrationsabsorberfüßen
ausgestattet. Diese Füße erreichen durch ihre inneren
Dämpfungseigenschaften eine sehr gute Entkopplung des Gerätes vom
Untergrund. Hierdurch werden Vibrationen des Untergrundes aufgefangen und
das Tonabnehmersystem wird vor Mikrophoniestörungen geschützt.
Damit die Vibrationsabsorber einwandfrei funktionieren können, sollte
das Gerät frei aufgestellt werden. Ein Kontakt des Gehäuses mit Wänden
usw. sollte vermieden werden.
Pflege des Gerätes
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur mit einem
angefeuchtete weichen Tuch oder Schwamm abgewischt werden. Nicht trocken
abreiben. Zum Anfeuchten des Tuches verwenden Sie bitte ausschließlich
Wasser ggf. mit etwas mildem Reinigungsmittel wie z. B. Neutralreiniger
Schmierseife oder ähnlichem. Verwenden Sie niemals organische
Lösungsmittel die z. B. Verdünnung Alkohol oder Kraftstoffe enthalten
können.
Vor der Wiederinbetriebnahme muss sichergestellt sein dass keine
Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse
ordnungsgemäß sind.

11
Montage des Plattentellers



Wichtiger Hinweis für die folgenden Montageschritte:
Bitte vermeiden Sie unbedingt dass Öl auf den Treibriemen oder die
Riemenscheibe gelangt!
Achten Sie darauf dass kein Schmutz in das Tellerlager gelangt.
1. Ziehen Sie die Riemenscheibe (

) mitsamt der Plattentellerachse aus dem
Tellerlager.
2. Entfernen Sie die Transportsicherung (

).
3. Ölen Sie die Plattentellerachse / Lagerbuchse im Plattenteller mit der
beigefügten Ölspritze gut ein.
4. Setzen Sie die Plattentellerachse unter leichtem Drehen mit leichtem
Druck wieder in die Lagerbuchse ein. Dabei beachten Sie bitte dass sich
die Achse im Lager nicht verkantet. Die Achse muss leicht in das Lager
gleiten.
5. Drücken Sie die Riemenscheibe so weit wie möglich nach unten. Die
Riemenscheibe sinkt langsam auf der Lagerachse nach unten. Warten
Sie bis er auf der Lagerspitze aufliegt.



Hinweis:
Aufgrund des extrem geringen Lagerspiels kann es einige Zeit dauern bis alle
Luft aus dem Lager entwichen ist und sich die Achse ganz im Lager gesetzt
hat. Dieser Vorgang kann einige Zeit in Anspruch nehmen (bis zu 30 Min.).

12
6. Wenn die Riemenscheibe ihre Endlage erreicht hat kontrollieren Sie bitte
ob sich die Scheibe leicht von Hand drehen lässt.

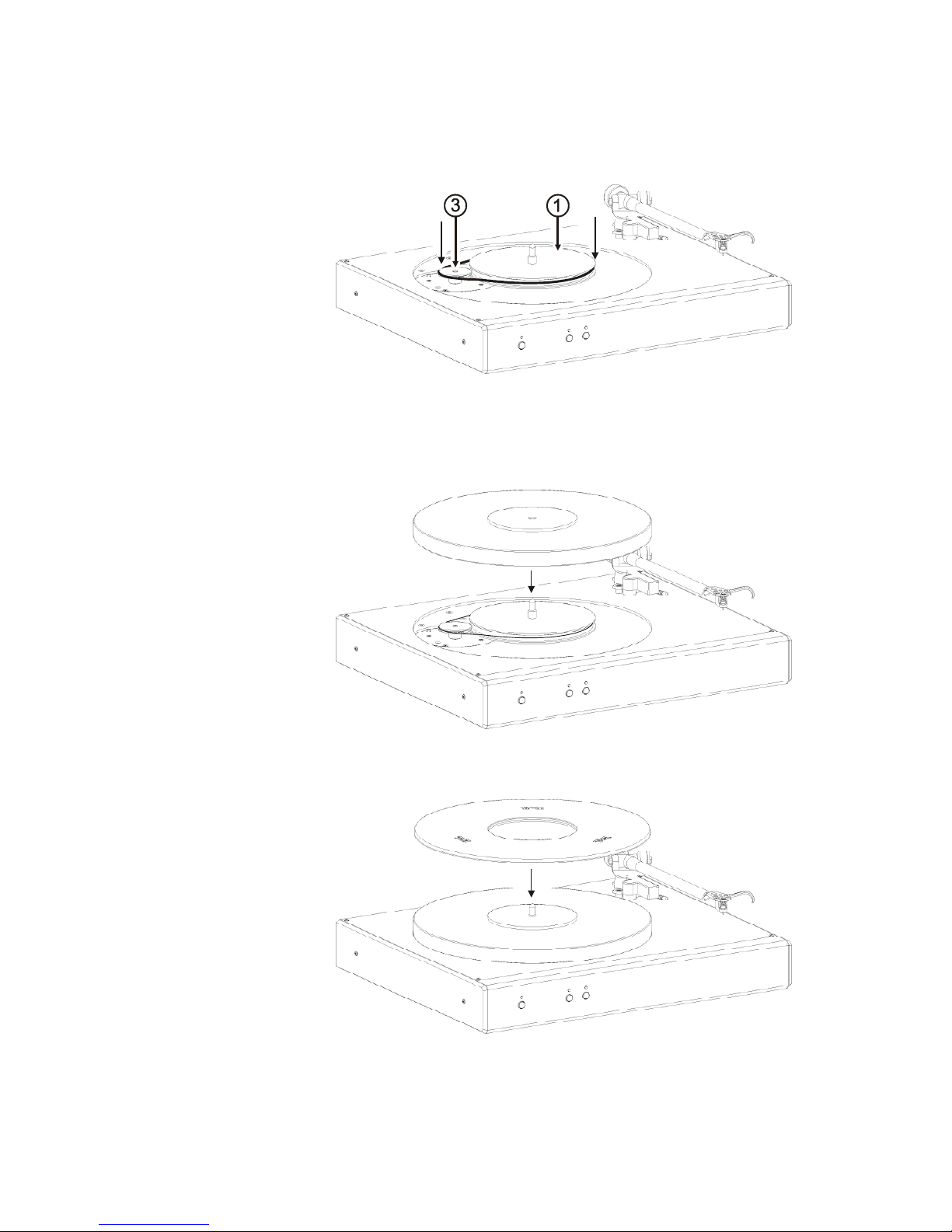

7. Legen Sie den Treibriemen wie in der Abbildung gezeigt um das
Tellerantriebsrad (

) und die Riemenscheibe (

).
8. Setzen Sie den Plattenteller vorsichtig und senkrecht auf die Lagerachse
auf.
9. Legen Sie nun die Gummimatte auf den Plattenteller auf.

13
Montage des Gegengewichts und
Kontrolle der Tonarmeinstellungen
Tonarminfos Der  TA 301 A Tonarm ist ein Präzisionsinstrument welches mit höchster
Genauigkeit gefertigt und justiert wurde. Um seine hervorragenden
Abtasteigenschaften zu erhalten sollten alle Teile des Tonarms äußerst
vorsichtig behandelt werden. Bei Einhaltung der folgenden Hinweise wird sich
der Tonarm als ein zuverlässiges Produkt erweisen das Ihnen für viele Jahre
Musikgenuß auf höchstem Niveau kombiniert mit einfacher Handhabung
garantiert.
Einstellung der Auflagekraft Bei G1260R Modellen die ohne das optional erhältliche Tonabnehmersystem
geliefert werden installieren Sie bitte zuerst Ihr System und justieren Sie es wie
im Kapitel „Einbau und Ausrichtung eines Tonabnehmersystems“ beschrieben.
Bei G1260R Modellen die ab Werk mit montiertem Tonabnehmersystem
geliefert werden ist das System bereits korrekt justiert und optimal eingestellt.
Bei Auslieferung ist das Tonarmgegengewicht 

 vom Tonarm abgenommen
um das empfindliche Tonarmlager zu schonen. Das Gegengewicht befindet
sich im Zubehör und muss vor Inbetriebnahme installiert und eingestellt
werden. Stecken Sie dazu das Tonarmgewicht auf das hintere Ende des
Tonarms auf. Stellen Sie das seitlich am Lager des Arms befindliche Einstellrad


 für das Auflagegewicht auf „0“.
Wenn der Arm am vorderen Ende nun nach unten hängt schieben Sie das
Tonarmgewicht weiter nach hinten steigt das vordere Ende des Arms auf
bewegen Sie das Tonarmgewicht weiter nach vorn. Bringen Sie auf diese
Weise das Gewicht in die Position in der der Arm knapp über der
Plattentellerebene „schwebt“ und sich selbstätig weder aufwärts- noch abwärts
bewegt.
Nun kann die vom Hersteller Ihres Tonabnehmersystems empfohlene
Auflagekraft durch Drehen des Einstellrades 

 für das Auflagegewicht
eingestellt werden.



Hinweis:
In der Regel empfiehlt sich eine Einstellung der Auflagekraft an der oberen
Grenze des vom Hersteller des Systems genannten Bereiches.
Einstellung der
Antiskatingkraft
Die Antiskatingkraft wird mit dem Schieberegler 

 an der Tonarmbasis
eingestellt. Die Markierungen der Skala an diesem Regler korrespondieren mit
der Auflagekraft des Tonabnehmersystems in Gramm.
Wenn Sie z.B. eine Auflagekraft von 1 5g eingestellt haben stellen Sie den
Schieberegler bitte ebenfalls auf einen Wert von 1 5 ein.
Einstellelemente des Tonarms

14
Einbau und Ausrichtung eines
Tonabnehmersystems
Einbau
Tonabnehmersystem

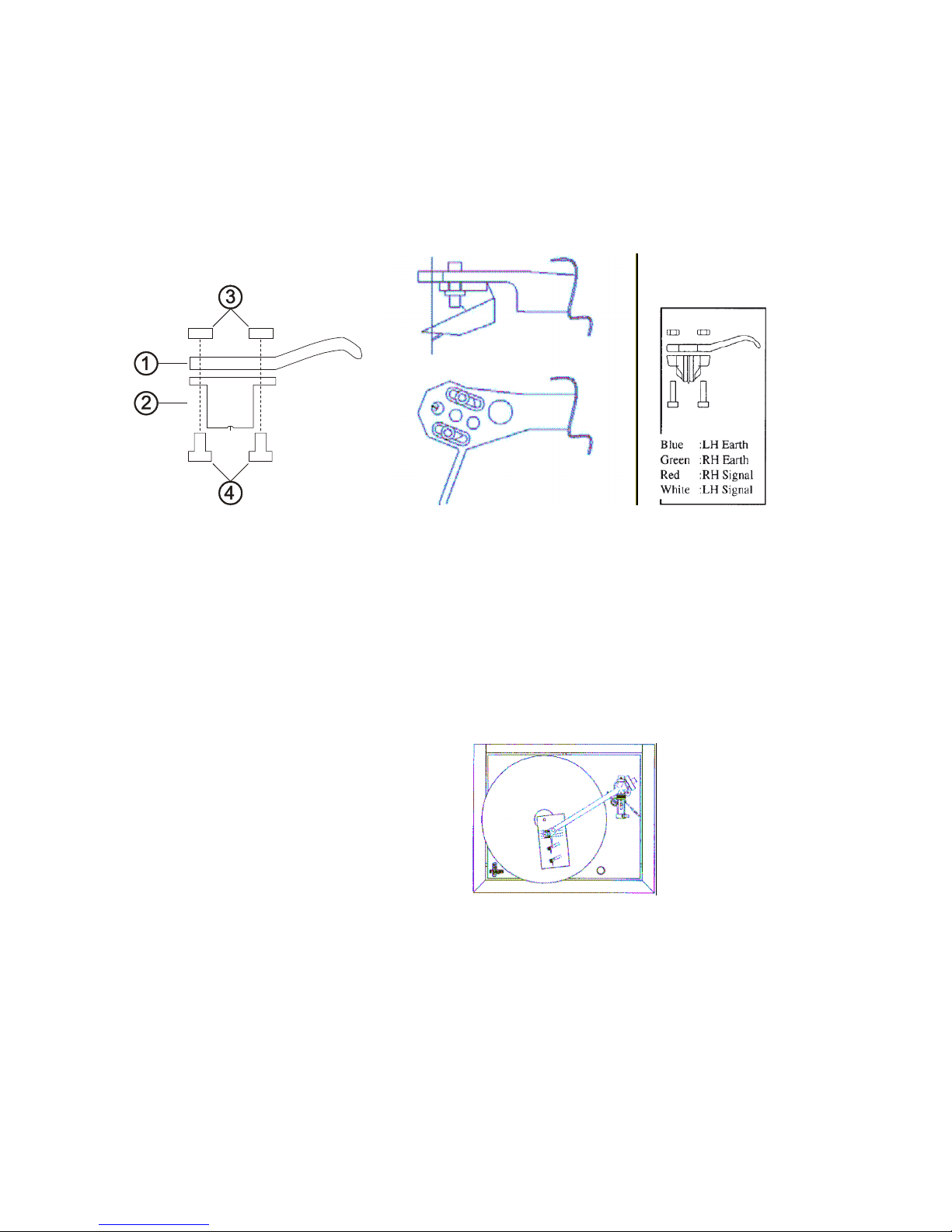

Befestigen Sie das Tonabnehmersystem (2) mit geeigneten Schrauben (4) und
Muttern (3) in den Langlöchern am vorderen Ende des Tonarms (1). Stecken
Sie die aus dem Arm ragenden Kabel an den Anschlußstiften des
Tonabnehmersystems gemäß folgender Tabelle auf.
Blau Masse – linker Kanal
Weiß Signal – linker Kanal
Grün Masse – rechter Kanal
Rot Signal – rechter Kanal
Ausrichtung
Tonabnehmersystem
Legen Sie die im Zubehör des G1260R befindliche Schablone so auf den
Plattenteller auf dass die Plattentellerachse durch das Loch in der Schablone
greift. Lösen Sie die Schrauben des Tonabnehmersystems ein wenig sodaß
Sie das System in den Langlöchern des Arms bewegen können. Schwenken
Sie den Tonarm über das Linienmuster auf der Schablone und richten Sie das
Tonabnehmersystem wie auf der Schablone dargestellt aus. Ziehen Sie dann
die Halteschrauben des Systems fest an.

15
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen den geltenden
deutschen und europäischen Sicherheitsnormen und -standards.
Eine genaue Qualitätsprüfung aller Materialien die sorgfältige Produktion
sowie die vollautomatische rechnergesteuerte Endkontrolle eines jeden
Gerätes gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung
vollständig lesen und insbesondere die Aufstellungs- Betriebs- und
Sicherheitshinweise genau befolgen.
Aufstellung Das Gerät ist so aufzustellen dass eine Berührung sämtlicher
Geräteanschlüsse (insbesondere durch Kinder) ausgeschlossen ist. Die
Hinweise und Angaben im Kapitel 'Aufstellung und Verkabelung' sind unbe-
dingt zu beachten.
Stromversorgung Die für das Gerät erforderliche Stromversorgung ist dem Aufdruck an der
Netzgerätebuchse zu entnehmen. An andere Stromversorgungen darf das
Gerät nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte der
Netzstecker des Gerätes aus der Steckdose gezogen werden.
Netzkabel / Netzstecker Netzkabel müssen so verlegt werden dass keine Gefahr der Beschädigung (z.
B. durch Trittbelastung oder durch Möbelstücke) besteht. Besondere Vorsicht
ist dabei an den Steckern Verteilern und an den Anschlussstellen des Gerätes
geboten.
Abziehen des Netzsteckers trennt das Gerät bei Wartung oder Servicearbeiten
vom Netz. Bitte achten Sie darauf dass der Stecker ohne Schwierigkeiten zu-
gänglich und benutzbar ist.
Geräteöffnungen Durch die Lüftungsschlitze dürfen keine Flüssigkeiten oder Fremdkörper in das
Gerät gelangen. Im Inneren führt das Gerät Netzspannung es besteht die
Gefahr eines tödlichen elektrischen Schlages. Auf den Netzstecker darf keine
übermäßige Krafteinwirkung ausgeübt werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine
Blumenvasen oder andere Gefäße mit Flüssigkeiten auf das Gerät.
Aufsichts flicht Wie alle Elektrogeräte so sollte auch dieses Gerät nicht unbeaufsichtigt
betrieben werden. Es ist darauf zu achten dass es für kleine Kinder
unerreichbar ist.
Re aratur und
Beschädigung
Das Gerät darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen
und das Auswechseln von Sicherungen sind von einer autorisierten
 Fachwerkstatt durchzuführen. Außer den in der Betriebsanleitung be-
schriebenen Handgriffen dürfen vom Benutzer keinerlei Arbeiten am Gerät
vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht ordnungsgemäße
Funktion des Gerätes sollte sofort der Netzstecker gezogen und das Gerät zur
Überprüfung in eine autorisierte  Fachwerkstatt gegeben werden.
Übers annung
Überspannungen im Stromversorgungsnetz dem Kabelnetz oder auf
Antennenanlagen wie sie z. B. bei Gewittern (Blitzschlag) oder statischen
Entladungen auftreten können stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte wie Überspannungsprotektoren oder die
 'Power Bar' Netzanschlussleiste bieten einen gewissen Schutz vor
Gerätebeschädigungen aus o.g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber
nur eine vollständige Trennung des Gerätes vom Netz und den
Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi
Anlage bei Überspannungsgefahr (z. B. bei heraufziehenden Gewittern) aus
den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen an die das Gerät
angeschlossen wird müssen den geltenden Bestimmungen entsprechen und
fachgerecht von einem zugelassenen Installationsbetrieb ausgeführt sein.



Viele Versicherungsgesellschaften bieten im Rahmen der Hausratversicherung
eine Blitzschutzversicherung für Elektrogeräte an.

16
Bestimmungsgemäßer
Gebrauch
Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich
in trockenen Räumen unter Berücksichtigung aller in dieser Anleitung
gemachten Angaben bestimmt.
Bei allen anderen Einsatzzwecken insbesondere in medizinischen oder
sicherheitsrelevanten Bereichen ist vorher die Zulassung und Eignung des
Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich
genehmigen zu lassen.
 Geräte mit Rundfunk- oder Fernsehempfangsteilen dürfen im Rahmen der
gültigen 'Allgemeingenehmigung für Ton- und Fernseh-
Rundfunkempfänger' veröffentlicht im Amtsblatt des Bundesministers für
Post und Telekommunikation in der Bundesrepublik Deutschland betrieben
werden.
Mit dem Gerät dürfen nur Aussendungen empfangen oder wiedergegeben
werden die für die Allgemeinheit bestimmt sind. Der Empfang oder die
Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks) ist
nicht gestattet.
Gerätezulassung und
Konformität mit EG-
Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit gültigen deutschen und
europäischen Vorschriften. Es ist zum bestimmungsgemäßen Gebrauch in der
EG zugelassen.
Durch das am Gerät befindliche  Zeichen erklärt  die Konformität mit
den EG-Richtlinien 2006/95/EG und 2004/108/EG und den daraus abgeleiteten
nationalen Gesetzen.
Die unveränderte unverfälschte Werksseriennummer muss außen am Gerät
vorhanden und gut lesbar sein! Die Seriennummer ist Bestandteil unserer
Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den originalen  Begleitpapieren
(insbesondere den Kontroll- und Garantiezertifikaten) dürfen nicht entfernt oder
verändert werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von  als
widerrufen und ein Betrieb des Gerätes innerhalb der EG ist untersagt und
aufgrund geltender EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder sonstige Eingriffe von
nicht von  autorisierten Werkstätten oder sonstigen Dritten verliert das
Gerät seine Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original  Zubehörteile oder solche Zusatzgeräte
angeschlossen werden die ihrerseits zugelassen sind und allen geltenden
gesetzlichen Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf das Gerät nur zu den im
Abschnitt 'Bestimmungsgemäßer Gebrau h' genannten Anwendungen
eingesetzt werden.
Entsorgung des Gerätes

Für die spätere Entsorgung dieses Produkts stehen örtliche Sammelstellen für
Elektroschrott zur Verfügung.

17
Der G 1260 R PHONO Vorverstärker (o tional)
Der G 1260 R kann mit einem optionalen Phono-Vorverstärker ausgerüstet
werden. Sofern werksseitig Phonovorverstärker und Tonabnehmersystem
installiert sind sind diese bereits werksseitig optimal eingestellt. Die in diesem
Kapitel beschriebenen Einstellungen brauchen in diesem Falle nicht
durchgeführt werden.
Im Falle dass ein fremdes Tonabnehmersystem montiert wird kann der
Vorverstärker über Codierschalter die über Öffnungen im Bodenblech zu-
gänglich sind an das jeweilige System angepasst werden. Die Lage der
Codierschalter geht aus der nachfolgenden Abbildung hervor.



Der Phonovorverstärker ist in einer Variante für MM oder für MC Tonabnehmer
erhältlich. Für beide Versionen sind die jeweiligen Einstellwerte weiter unten in
getrennten Tabellen angegeben.
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
VORN
FRONT
S2 S52
S51S1
HINTEN
REAR
BODENBLECH
BOTTOM COVER
Eingangsimpedanz /
Eingangskapazität
Input Impedance /
Capacitance
Empfindlichkeit
Sensitivity
Abb.1: G 1260 R Ansicht von unten

18
Einstellungen der Codierschalter
Die einstellbaren Werte für Eingangsimpedanz und Eingangsempfindlichkeit können aus den
folgenden Tabellen entnommen werden.
Vorverstärker PH-G10 MM
Schalterstellung
1 2 3 4
Eingangska azität
(Schalter S51 S1)
Em findlichkeit
(Schalter S52 S2)
OFF OFF OFF OFF ... 120 pF 6 mV ... 10.0 mV
OFF OFF OFF ON 121 pF ... 140 pF 3,5 mV ... 6,0 mV
OFF OFF ON OFF 141 pF ... 160 pF 2 5 mV ... 3 5 mV
OFF OFF ON ON 161 pF ... 190 pF
OFF ON OFF OFF 191 pF ... 220 pF 1.5 mV ... 2.5 mV
OFF ON OFF ON 221 F ... 240 F
OFF ON ON OFF 241 pF ... 260 pF
OFF ON ON ON 261 pF ... 290 pF
ON OFF OFF OFF 291 pF ... 340 pF 1 ... 1.5 mV
ON OFF OFF ON 341 pF ... 360 pF
ON OFF ON OFF 361 pF ... 380 pF
ON OFF ON ON 381 pF ... 400 pF
ON ON OFF OFF 401 pF ... 440 pF
ON ON OFF ON 441 pF ... 460 pF
ON ON ON OFF 461 pF ... 480 pF
ON ON ON ON 481 pF ... 500 pF
= empfohlene Einstellungen für Ortofon 2M Bronze
Vorverstärker PH-G10 MC
Schalterstellung
1 2 3 4
Eingangsim edanz
(Schalter S51 S1)
Em findlichkeit
(Schalter S52 S2)
OFF OFF OFF OFF 450 Ω ... 650 Ω > 2000 µV
OFF OFF OFF ON 200 Ω ... 449 Ω 1200 µV ... 2000 µV
OFF OFF ON OFF 130 Ω ... 199 Ω 800 µV ... 1200 µV
OFF OFF ON ON 85 Ω ... 129 Ω 600 µV ... 800 µV
OFF ON OFF OFF 50 Ω ... 84 Ω 400 µV ... 600 µV
OFF ON OFF ON
OFF ON ON OFF 30 Ω ... 49 Ω 300 µV ... 400 µV
OFF ON ON ON
ON OFF OFF OFF 20 Ω ... 29 Ω 200 µV ... 300 µV
ON OFF OFF ON
ON OFF ON OFF
ON OFF ON ON
ON ON OFF OFF 16 Ω ... 19 Ω 160 µV ... 200 µV
ON ON OFF ON
ON ON ON OFF
ON ON ON ON ... 15 Ω 100 µV ... 160 µV

19
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache die sich leicht beheben lässt. Im folgenden Abschnitt sind einige
mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch
diese Hinweise nicht beheben lassen so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -
Fachwerkstatt.
Gerät schaltet nicht ein
(Leuchtdiode bleibt dunkel).
Ursache:
Netzkabel nicht richtig angeschlossen.
Abhilfe:
Überprüfen und fest einstecken.
Ursache 1:
Lager nicht ausreichend geölt.
Hilfe:
Lager ölen siehe Kapitel 'Montage des Plattentellers'.
Ursache 2:
Treibriemen verbraucht oder verschlissen.
Hilfe:
Treibriemen ersetzen.
Wiedergabe hat
Tonschwankungen.
Ursache 3:
Treibriemen verölt.
Hilfe:
Treibriemen und Antriebsräder bzw. Plattenteller mit Spiritus getränktem
Lappen reinigen.
Achtung:
Dabei darf kein Spiritus auf die Acrylteile gelangen da diese sonst reißen
können.
Siehe auch Kapitel 'Pflege des Gerätes'.
Brummenstörungen
Ursache:
G 1260 R oder angeschlossenes Gerät hat keinen Erdanschluss.
Abhilfe:
Stellen Sie eine zusätzliche Chassis-Verbindung mittels Massekabel her
(G 1260 R GND-Erdungsklemme zur Erdungsklemme des angeschlossenen
Gerätes).

20
