GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing door hardware. Signature
Hardware accepts no liability for any damage to the
door, hardware, or for personal injury during installa-
tion.
Observe all local building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
NOTE: This doorset works on a minimum door
thickness of 1-3/4” (44mm) and maximum door
thickness of 2” (50mm)
ANTES DE COMENZAR
Recomendamos consultar a un profesional si no está
familiarizado con la instalación de herrajes para puertas.
Signature Hardware no acepta ninguna responsabilidad
por daños a la puerta, herrajes o lesiones personales
durante la instalación.
Observe todos los códigos de construcción locales.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n'êtes pas familier avec l'installation de quincail-
lerie de porte. Signature Hardware n'accepte aucune
responsabilité pour tout dommage à la porte, à la
quincaillerie ou pour les blessures corporelles lors de
l'installation.
Respectez tous les codes de construction locaux.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
NOTA: Este juego de puerta funciona con un grosor
mínimo de puerta de 1-3/4" (44 mm) y un grosor
máximo de puerta de 2" (50 mm)
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
NOTE: Ce bloc-porte fonctionne sur une épaisseur de
porte minimale de 1-3/4" (44 mm) et une épaisseur
de porte maximale de 2" (50 mm)
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

21.855.715.1800
HARDWARE INCLUDED
HARDWARE INCLUIDO
MATÉRIEL INCLUS
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

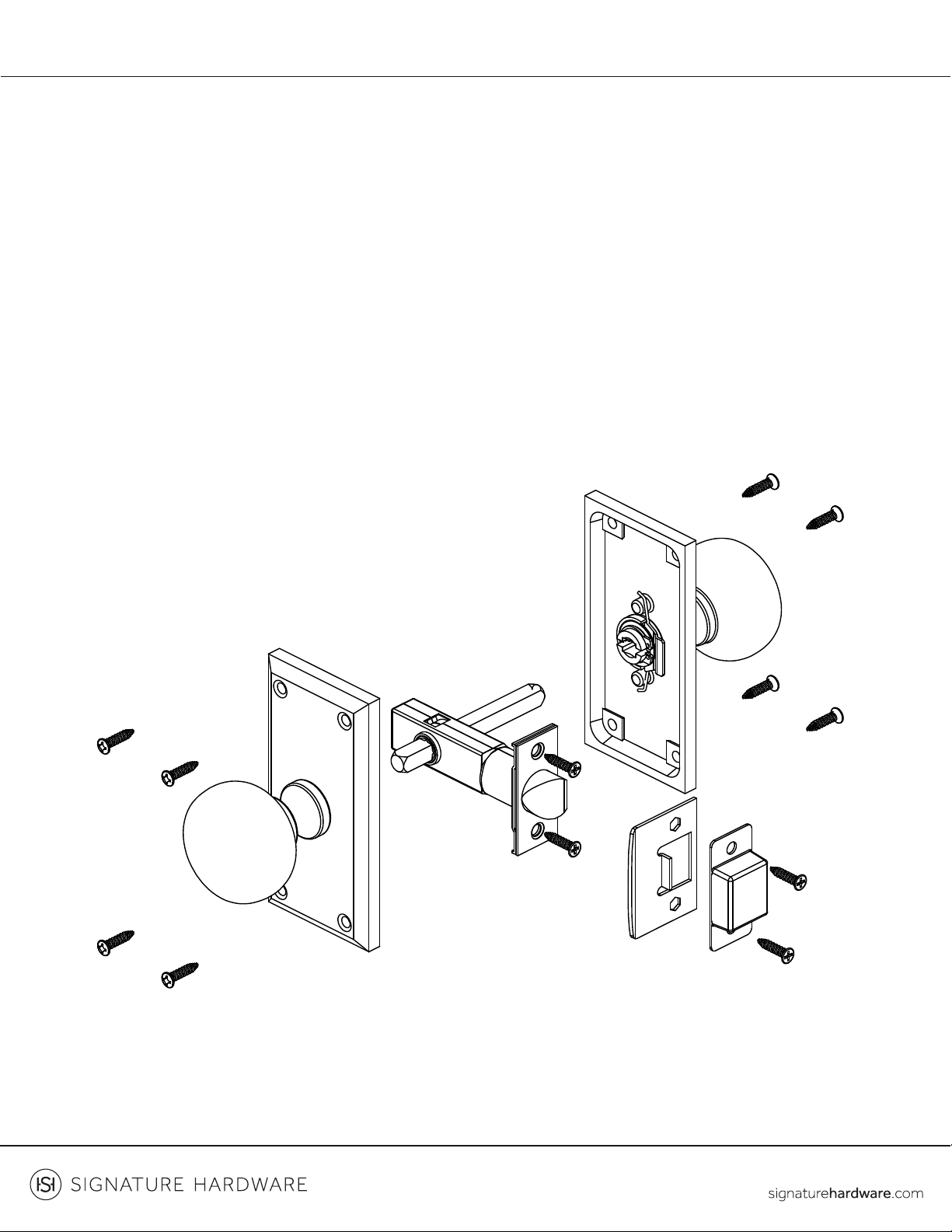

Hardware Kit
with assembly screws
juego de herrajes
con tornillos de montaje
Trousse de quincaillerie
avec vis de montage
Passage Latch Kit
Kit de pestillo de paso
Ensemble de loquet de passage
PASSAGE INSTALLATION
INSTALACIÓN DE PASAJE
INSTALLATION DES PASSAGES

31.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

the door. This doorset works for both 2-3/8” & 2-3/4“
backsets. Please check that your passage latch
matches your door backset.
1. Confirme que su puerta tiene un orificio perforado en
la puerta. Este conjunto de puerta funciona para
respaldos de 2-3/8" y 2-3/4". Verifique que su pestillo de
paso coincida con el respaldo de su puerta.
1. Confirmez que votre porte a un trou percé dans la
porte. Ce bloc-porte fonctionne pour les écartements
de 2-3/8" et 2-3/4". Please check that your passage
latch matches your door backset. Veuillez vérifier que
votre loquet de passage correspond à l'écartement de
votre porte.

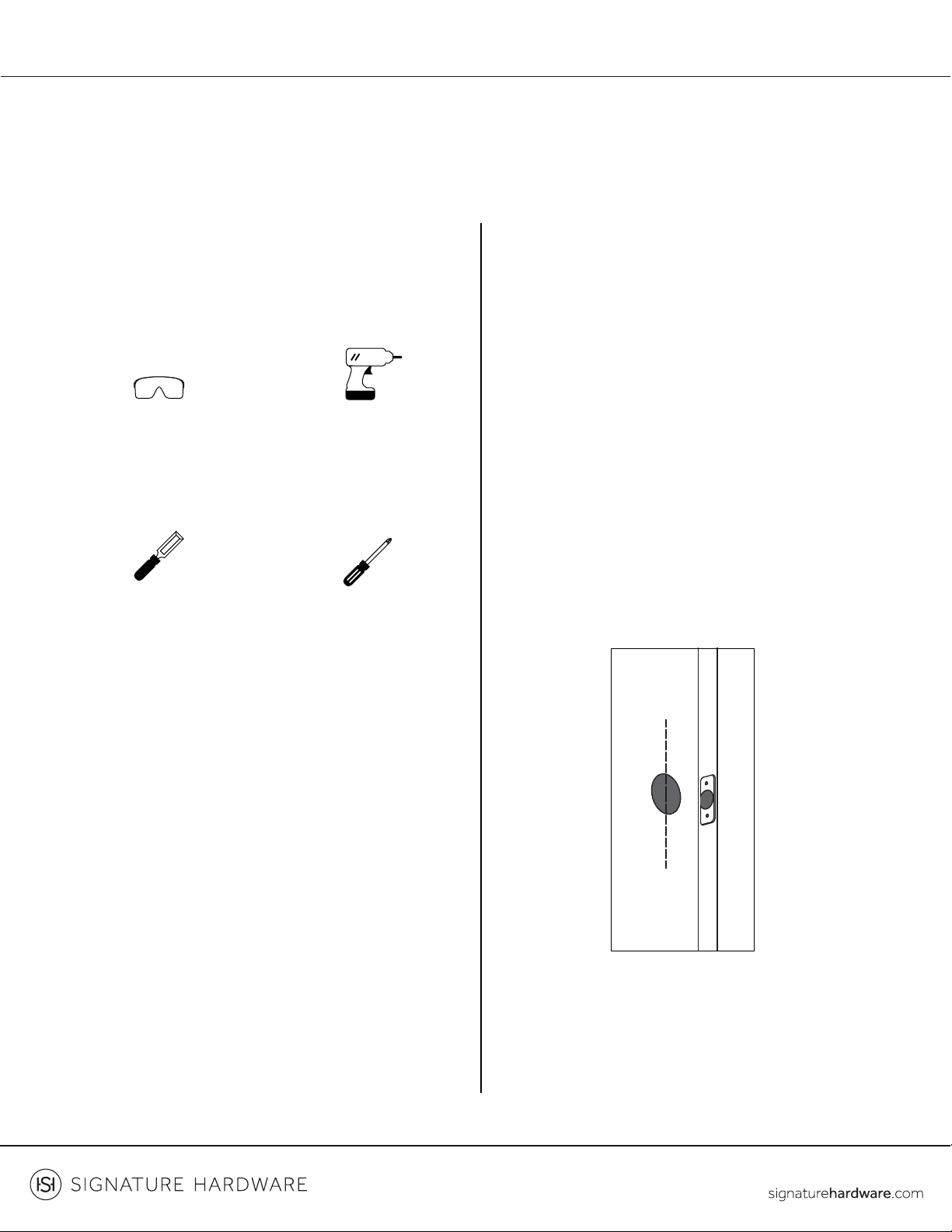

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
PASSAGE INSTALLATION
INSTALACIÓN DE PASAJE
INSTALLATION DES PASSAGES
Safety Glasses
Gafas de seguridad
Lunettes de protection
Phillips
Screwdriver
Destornillador
Phillips
Tournevis cruciforme
Wood Chisel
Cincel para madera
Ciseau à bois
Drill
Taladro
Perceuse

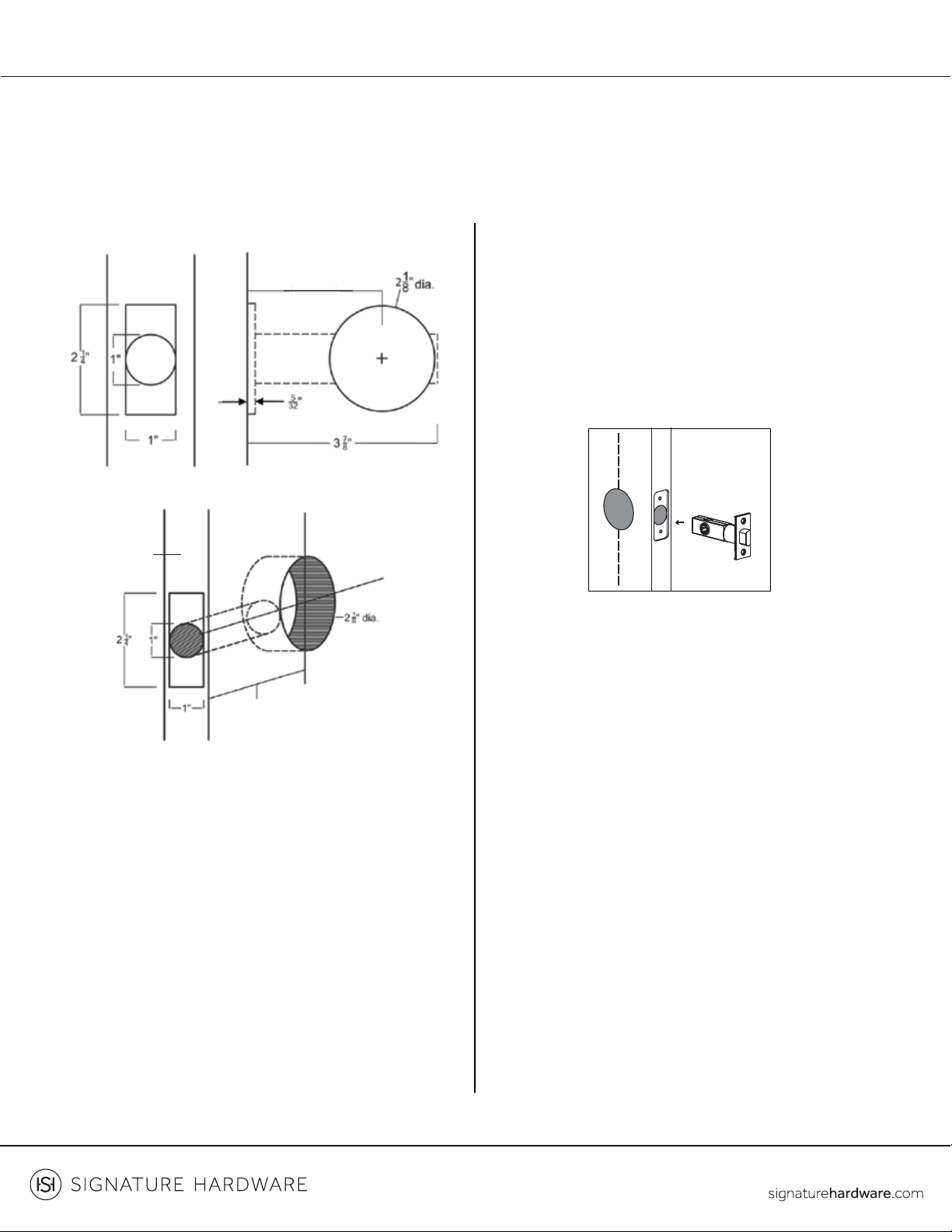

Bore Hole Size: 2 1/8”
Tamaño del orificio de perforación: 2 1/8”
Taille du trou d'alésage: 2 1/8”
Cross Bore Size: 1”
Tamaño del orificio transversal: 1”
Taille d'alésage transversal: 1”

41.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH
2. Install latch ensuring that the latch bolt is facing the
correct direction for door opening.
2. Instale el pestillo asegurándose de que el perno del
pestillo mire en la dirección correcta para abrir la puerta.
2. Installez le loquet en vous assurant que le pêne du
loquet est orienté dans la bonne direction pour
l'ouverture de la porte.
3. Fit and insert spindle through the latch with the
spindle on square orientation.
3. Ajuste e inserte el eje a través del pestillo con el eje en
orientación cuadrada.
3. Ajustez et insérez l'axe à travers le loquet avec l'axe sur
l'orientation carrée.
2-3/4” or 2-3/4” backset from the
edge of door to center of 2-1/8” hole
2-3/4” o 2-3/4” de retroceso desde el
borde de la puerta al centro del orificio de 2-1/8”
2-3/4" ou 2-3/4" d'écartement du
bord de la porte au centre du trou de 2-1/8 po
Edge of Door
Borde de la Puertav
Bord de porte
Backset
Contracorriente
Axe

51.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH


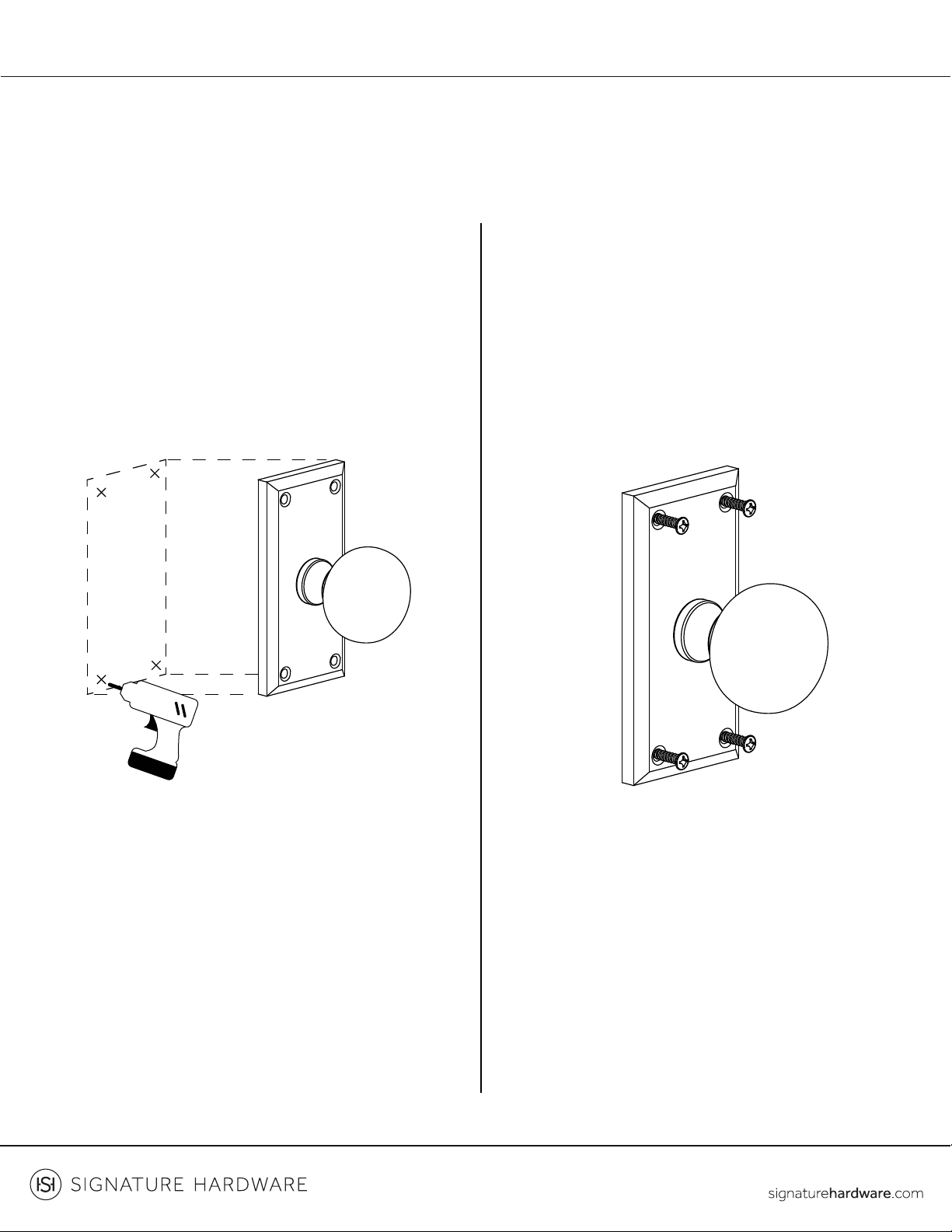

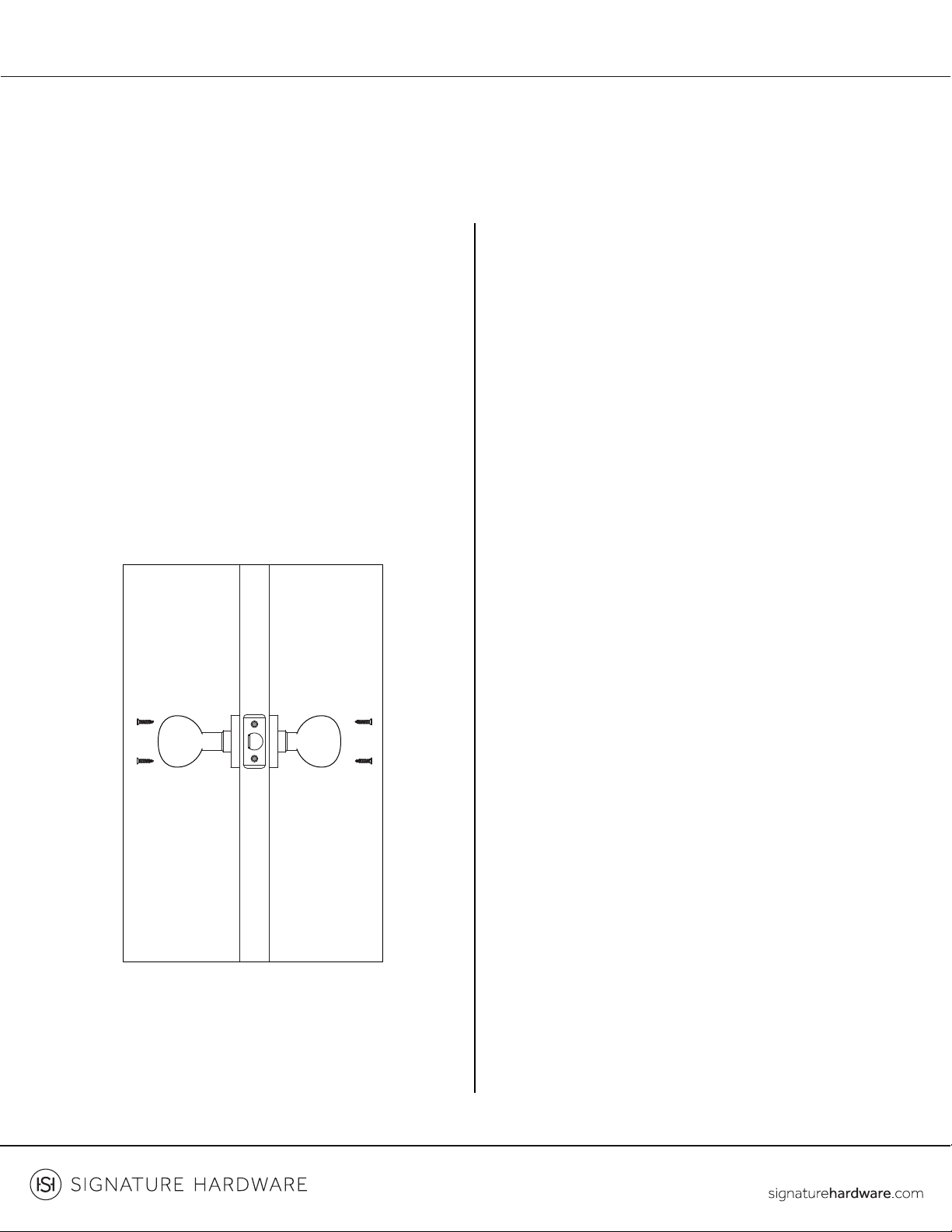

straight and square. Secure the plates with provided
screws.
4. Coloque manijas en el husillo, asegúrese de que las
placas estén rectas y cuadradas. Asegure las placas con
los tornillos provistos.
4. Offrez des poignées sur la broche, assurez-vous que
les plaques sont droites et carrées. Fixez les plaques avec
les vis fournies.

61.855.715.1800
HARDWARE INCLUDED
HARDWARE INCLUIDO
MATÉRIEL INCLUS
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

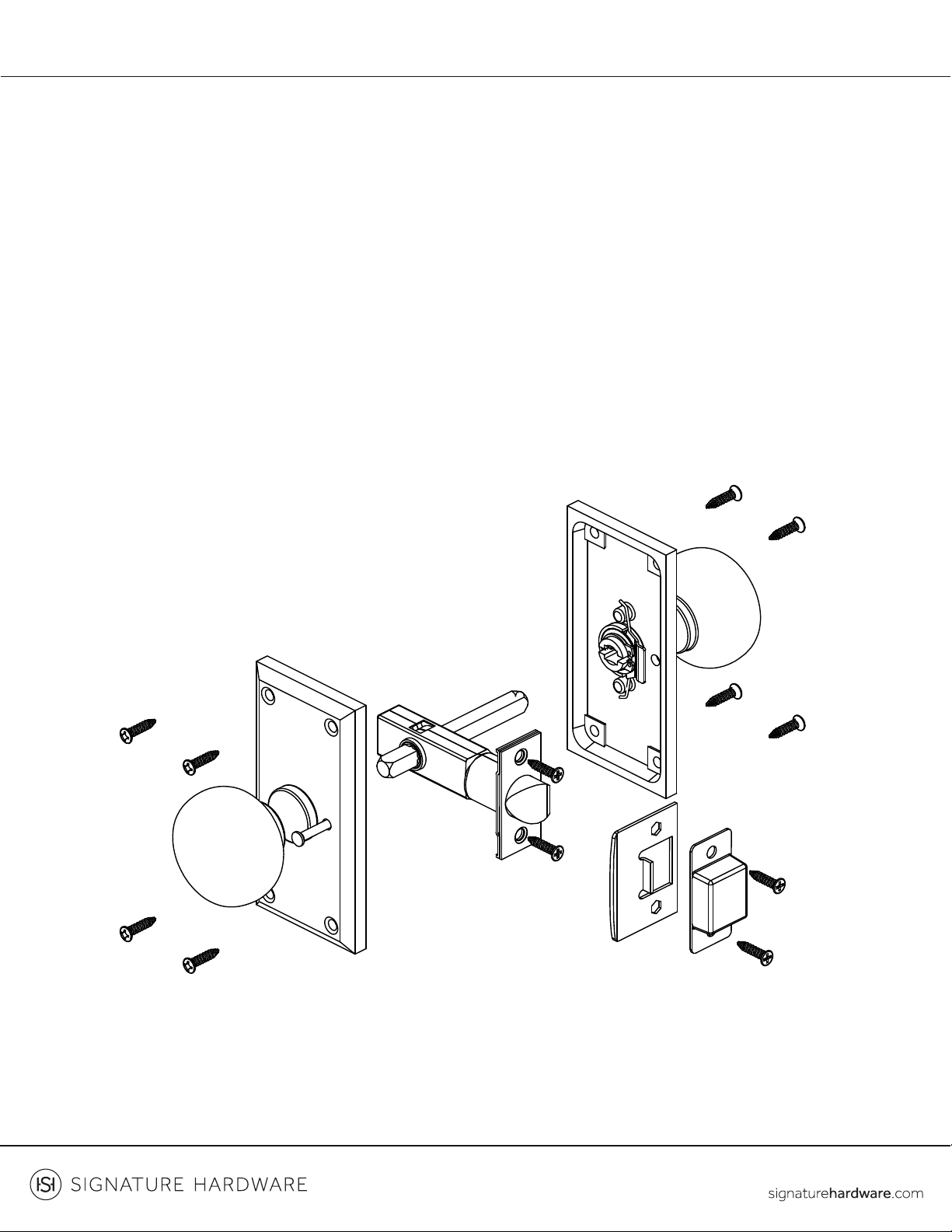

Hardware Kit with assembly
screws and privacy pin
juego de herrajes con tornillos de
montaje y pasador de privacidad
Trousse de quincaillerie avec vis
de montage et goupille d'intimité
Privacy Latch Kit
Kit de pestillo de privacidad
Kit de verrouillage de confidentialité
PRIVACY INSTALLATION
INSTALACIÓN DE PRIVACIDAD
INSTALLATION CONFIDENTIALITÉ

71.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

the door. This doorset works for both 2-3/8” & 2-3/4“
backsets. Please check that your privacy latch
matches your door backset.
1. Confirme que su puerta tiene un orificio perforado en
la puerta. Este conjunto de puerta funciona para
respaldos de 2-3/8" y 2-3/4". Verifique que su pestillo de
privacidad coincida con el respaldo de su puerta.
1. Confirmez que votre porte a un trou percé dans la
porte. Ce bloc-porte fonctionne pour les écartements
de 2-3/8" et 2-3/4". Please check that your passage
latch matches your door backset. Veuillez vérifier que
votre loquet de confidentialité correspond à l'écartement
de votre porte.
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
PRIVACY INSTALLATION
INSTALACIÓN DE PRIVACIDAD
INSTALLATION CONFIDENTIALITÉ
Safety Glasses
Gafas de seguridad
Lunettes de protection
Phillips
Screwdriver
Destornillador
Phillips
Tournevis cruciforme
Wood Chisel
Cincel para madera
Ciseau à bois
Drill
Taladro
Perceuse
Bore Hole Size: 2 1/8”
Tamaño del orificio de perforación: 2 1/8”
Taille du trou d'alésage: 2 1/8”
Cross Bore Size: 1”
Tamaño del orificio transversal: 1”
Taille d'alésage transversal: 1”

81.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH
2. Install latch ensuring that the latch bolt is facing the
correct direction for door opening.
2. Instale el pestillo asegurándose de que el perno del
pestillo mire en la dirección correcta para abrir la puerta.
2. Installez le loquet en vous assurant que le pêne du
loquet est orienté dans la bonne direction pour
l'ouverture de la porte.

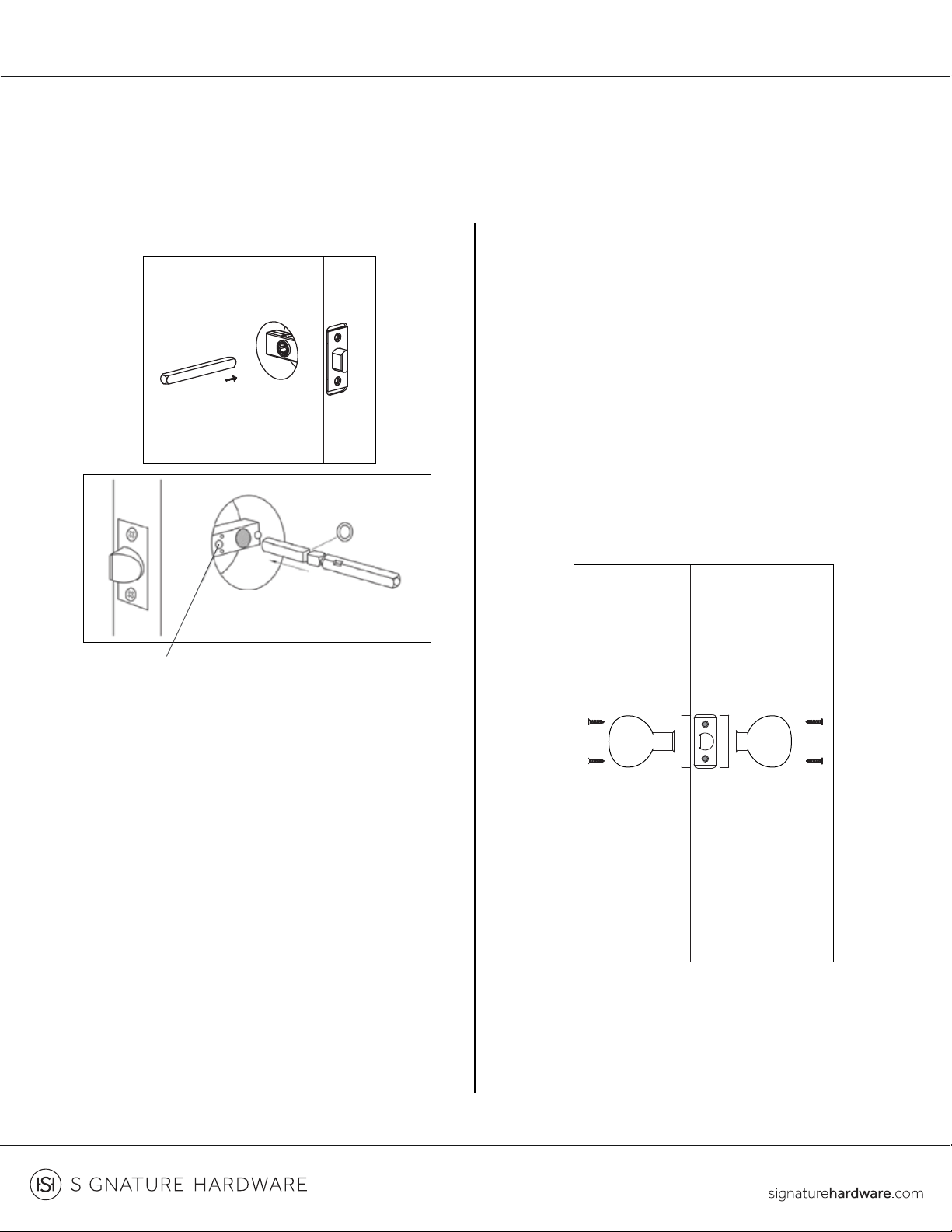

3. Fit and insert spindle through the latch with the
spindle on square orientation. Gently remove ‘O’ ring
from spindle. Insert spindle into latch and then replace

3. Ajuste e inserte el eje a través del pestillo con el eje en
orientación cuadrada. Retire con cuidado la junta tórica
del husillo. Inserte el husillo en el pestillo y luego vuelva a
colocar la junta tórica en la ranura para fijar el pestillo en
su lugar.
3. Ajustez et insérez l'axe à travers le loquet avec l'axe sur
l'orientation carrée. Retirez délicatement le joint torique
de la broche. Insérez la broche dans le loquet, puis
replacez le joint torique dans la fente pour fixer le loquet
en place.
2-3/4” or 2-3/4” backset from the
edge of door to center of 2-1/8” hole
2-3/4” o 2-3/4” de retroceso desde el
borde de la puerta al centro del orificio de 2-1/8”
2-3/4" ou 2-3/4" d'écartement du
bord de la porte au centre du trou de 2-1/8 po
Edge of Door
Borde de la Puertav
Bord de porte
Backset
Contracorriente
Axe

91.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH

straight and square. Secure the plates with provided
screws. Insert privacy pin from inside plate into hole.
4. Coloque manijas en el husillo, asegúrese de que las
placas estén rectas y cuadradas. Asegure las placas con
los tornillos provistos. Inserte el pasador de privacidad de
la placa interior en el orificio.
4. Offrez des poignées sur la broche, assurez-vous que
les plaques sont droites et carrées. Fixez les plaques avec
les vis fournies. Insérez la goupille d'intimité de la plaque
intérieure dans le trou.
Privacy Pin Receiver pushed through from the outside
Receptor de PIN de privacidad empujado a través de el exterior
Récepteur de broche de confidentialité poussé à travers de l'extérieur
Crimped End Spindle
Husillo de extremo ondulado
Broche à extrémité sertie

10 1.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH
1
HARDWARE INCLUDED
HARDWARE INCLUIDO
MATÉRIEL INCLUS
DUMMY INSTALLATION
INSTALACIÓN FICHA
INSTALLATION FACTICE

11 1.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH
DUMMY INSTALLATION
INSTALACIÓN FICHA
INSTALLATION FACTICE
1. Place dummy door knob hardware in location and
mark mounting holes with pencil.
1. Coloque el hardware de la perilla de la puerta ficticia en
su lugar y marque los orificios de montaje con un lápiz.
1. Placez la quincaillerie du bouton de porte factice en
place et marquez les trous de montage avec un crayon.
1
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Phillips
Screwdriver
Destornillador
Phillips
Tournevis cruciforme
Drill
Taladro
Perceuse
Pencil
Lápiz
Crayon

12 1.855.715.1800
TRAEGER
INTERIOR DOOR SETS
JUEGOS DE PUERTAS INTERIORES
ENSEMBLES DE PORTES INTÉRIEURES
SKU: 946768-PA, 946768-DU, 946770-PA-RH, 946768-PR, 946772-PA-LH, 946771-DU, 946770-PR-LH, 946770-PA-LH
946772-PR-RH, 946770-PA-RH, 946771-PA, 946768-PR, 946772-PA-LH
3. Secure dummy knob to door using provided
mounting hardware.
3. Asegure la perilla ficticia a la puerta usando los
accesorios de montaje proporcionados.
3. Fixez le bouton factice à la porte à l'aide du matériel de
montage fourni.
2. Drill pilot holes at marked locations.
2. Taladre orificios piloto en los lugares marcados.
2. Percez des avant-trous aux emplacements marqués.
1
1
