Trevi EM 420 R User manual

EM 420 R
Italiano - English - Deutsch
Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it
For additional information and updates of this product see www.trevi.it
UK ES FR
DK MT IE
Prodotto per utilizzo sul territorio Italiano. Paesi Europei per i quali il prodotto ha restrizioni:
Regno Unito: IMPLEMENTED. Spagna: LIMITED IMPLEMENTATION. Francia: LIMITED IMPLEMEN-
TATION, for professional users. Danimarca: LIMITED IMPLEMENTATION, tuning range.
Malta: LIMITED IMPLEMENTATION, individual license required.Irlanda: NOT IMPLEMENTED
2 Microfoni Wireless VHF
2 VHF Microphones Wireless
2 VHF-Mikrofone Wireless

EM 420 R
2
Italiano
MANUALE UTENTE
Grazie per aver acquistato questo apparecchio! Le informazioni contenute in questo
documento sono soggette a variazioni senza preavviso.
Il presente documento non può essere riprodotto o trasferito, neppure parzialmente, in
alcun modo e con nessun mezzo, elettronico o meccanico, né tanto meno fotocopiato,
copiato o tradotto verso altre lingue per nessun scopo senza esplicito consenso da
parte del costruttore. I nomi, i disegni e i marchi registrati presenti in questo manuale
sono proprietà dei rispettivi proprietari. Leggere attentamente il presente libretto di
istruzioni e seguire attentamente le informazioni riportate prima di utilizzare il
prodotto.
AVVERTENZE
- Non collocare nessun oggetto sopra l’apparecchio.
- L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun
oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.
- Nessunasorgentediammanuda,qualicandeleaccese,deveessereposta
sull’apparecchio.
- Tenere l’apparecchio lontano dai seguenti luoghi:
vicino a campi magnetici;
vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...);
vicino a zone umide (stanze da bagno, piscine, ecc...);
zone polverose; zone soggette a forti vibrazioni.
- Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
- Conservare questo manuale per future consultazioni.

3
EM 420 R Italiano
CURA E MANUTENZIONE
Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate
solventi o sostanze abrasive.
IMPORTANTE
- La buona costruzione di questo apparecchio ne garantisce per lungo tempo il
perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà
opportuno consultare il più vicino Centro Assistenza Trevi autorizzato.
- Per i microfoni utilizzare batterie monouso alcaline o al litio poiché la loro
tensione in uscita risulta molto stabile durante tutta la vita della batteria.
- Il ricevitore, al suo interno, ha un circuito di ricarica per batterie ricaricabili al Ni-MH.
NON tentare di ricaricare le normali batterie zinco carbone o alcaline e neppure
batterie ricaricabili al Ni-Cd, pericolo di esplosione o incendio.
- Rimuovete sempre le batterie dopo ogni performance, ciò impedirà di utilizzare
batterie scariche la volta successiva ed anche danni se l’apparecchio non viene
utilizzato per lungo tempo.
POSSIBILI LIMITAZIONI D’USO
- Questo apparecchio potrebbe operare su frequenze non autorizzate nella regione in
cui si trova l’utilizzatore. Si suggerisce di rivolgersi alle autorità competenti e richiede-
re le informazioni necessarie relative alle frequenze autorizzate nella propria regione
per i sistemi radiomicrofonici. In alcuni casi potrebbe essere necessaria una licenza
ministeriale per l’uso di questo apparecchio. Per i possibili requisiti rivolgersi alle
autorità competenti. L’utente si assume l’esclusiva responsabilità per l’acquisizione
dellalicenzapergliappartiradiomicrofonicielalicenziabilitàdipendedallaclassica-

EM 420 R
4
Italiano
DESCRIZIONE COMANDI MICROFONO/ RICEVITORE
1. Indicatore batteria scarica
2. Interruttore POWER ON/OFF
3. Vano batterie
4. Jack 6.3mm
5. Ingresso Jack 6.3mm
6. Indicatore Led di accensione/carica
7. Interruttore ON/R/OFF
8. Presa Micro USB per ricarica
batterie ricevitore
9. Antenna ricezione segnale
213
zione e dall’applicazione dell’utente e della frequenza selezionata. (D. Lgs. 269/2001
art. 6 comma 3). Le frequenze utilizzate da questo prodotto sono autorizzate solo sul
territorio Italiano e potrebbero non essere utilizzabili in altri paesi. Si suggerisce di
rivolgersi alle autorità competenti e richiedere le relative informazioni.
Paesi Europei per i quali il prodotto ha restrizioni:
Regno Unito: IMPLEMENTED.
Spagna: LIMITED IMPLEMENTATION.
Francia: LIMITED IMPLEMENTATION, for professional users.
Danimarca: LIMITED IMPLEMENTATION, tuning range.
Malta: LIMITED IMPLEMENTATION, individual license required.
Irlanda: NOT IMPLEMENTED.
45986
UK ES FR
DK MT IE
7

5
EM 420 R Italiano
RICARICA BATTERIE DEL RICEVITORE
1. Portare l’interruttore ON/R/OFF (7), del ricevitore, sulla posizione “R”(RICARICA). Con
interruttore su ON o OFF le batterie non vengono ricaricate;
2. Tramite il cavo USB in dotazione, collegare il lato con la presa Micro USB alla presa (8)
e l’altra estremità ad un apparecchio con presa USB di ricarica o ad un alimentatore
da 5V, 500mA (1A max), non incluso;
3. L’indicatore Led Rosso(6) si accenderà. A carica ultimata l’indicatore Led (6) diventerà
Arancione, lasciandolo collegato ulteriormente il Led diventerà azzurro per segnalare
una corrente di mantenimento carica.
INSERIMENTO DELLE BATTERIE
Assicuratevi sempre che le batterie contenute nei microfoni trasmettitori siano sempre
cariche, eventualmente sostituitele.

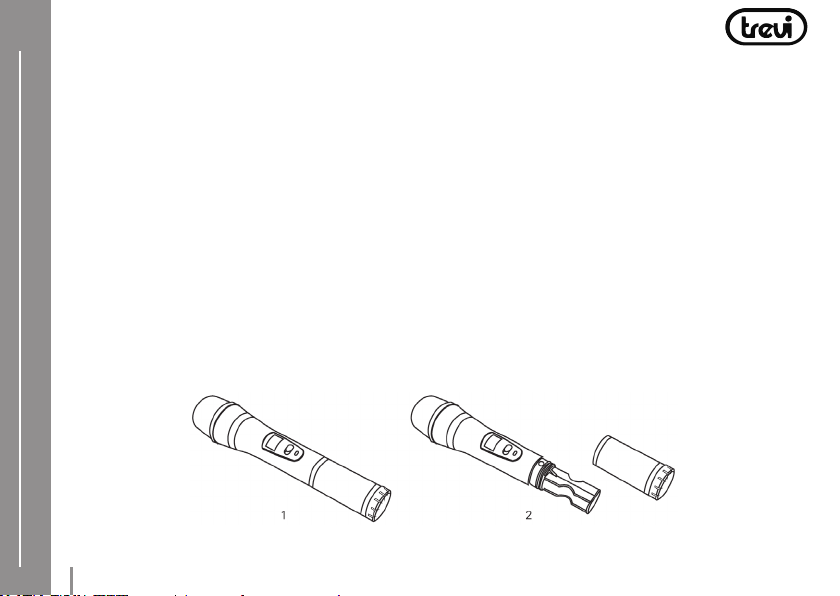

Per accedere al vano batterie dei microfoni:
1. Svitare il vano batterie (3) del microfono in senso orario e rimuovere il coperchio;
2. Inserire 2 batterie da 1,5V (tipo“AA” non in dotazione) in ogni microfono, facendo

EM 420 R
6
Italiano
attenzione alle polarità indicate. Riposizionare e richiudere il vano batterie.
ACCENSIONE/SPEGNIMENTO
Accensione Microfono
Prima di accendere i microfoni e il ricevitore, collegate il jack 6.3mm (4) nella presa
microfonicadiunmixer,amplicatore,impiantoHiFioaltridiffusoriamplicati.
Portare il selettore POWER ON/OFF (2) del microfono, sulla posizione ON, il display si
accenderà.
I due microfoni possono funzionare contemporaneamente.
Accensione Ricevitore
- Portare l’interruttore ON/R/OFF (7), del ricevitore, sulla posizione ON, l’indicatore Led
(6) si accenderà.
- Estrarre ed estendere completamente la sua antenna (9).
Spegnimento
Per spegnere gli apparecchi portare l’interruttore del microfono (2) e del ricevitore (7)
sulla posizione OFF.
INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE
RIMOZIONE DELLA BATTERIA DAL RICEVITORE
Attenzione: Questa operazione è riservata esclusivamente al personale tecnico
specializzato!
1. Rimuovere le viti che serrano il ricevitore;

7
EM 420 R Italiano
2. Individuare la batteria, scollegarla e rimuoverla.
INFORMATIVA SULLO SMALTIMENTO DELLE BATTERIE
Qualunquesiailtipodibatteriaesaurita,essanondeveesseregettatatrairiutidomestici,
nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita
presso gli appositi centri di raccolta dedicati.
INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo
2014 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche
ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
nedellapropriavitautiledeveessereraccoltoseparatamentedaglialtririuti.L’utente
dovrà,pertanto,conferirel’apparecchiaturaintegradeicomponentiessenzialigiuntaane
vitaagliidoneicentridiraccoltadifferenziatadeiriutielettroniciedelettrotecnici,oppure
riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equi-
valente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore
inferiore a 25cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatu-
ra dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contri-
buisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei
materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte
dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto
Legislativo N° 49 del 14 Marzo 2014.
TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono pre-
sentare caratteristiche diverse da quelle descritte.

EM 420 R
8
Italiano
SPECIFICHE TECNICHE
Generali
Range di Frequenza ......................... 202,75MHz-208,6MHz
Banda di frequenza .......................... VHF
Modulazione....................................... FM
Distanza di funzionamento........... Fino a 20m senza ostacoli
Stabilità della frequenza................. 50PPM (-10°C -35°C)
Risposta in frequenza...................... 60Hz-13KHz(+/-3db)
Temperatura di utilizzo................... -10° ~35°C
Microfono
Frequenza di trasmissione............. MIC1-202,75MHz,MIC2-208,6MHz
Potenza di trasmissione.................. 10mW (±1)
Corrente di funzionamento .......... < 30mA
Alimentazione.................................... Batterie: 3V (2x 1,5V) tipo “AA”, non incluse
Ricevitore
Ricezione.............................................. Superheterodyne
Sensibilità di ricezione .................... >12Dbu
Rapporto segnale/rumore............. 40 db
Alimentazione.................................... Batterie ricaricabili: Lithium 1500mAh

9
EM 420 R English
USER MANUAL
Thank you for purchasing this unit! The information in this document is subject to
change without notice.
This document may not be reproduced or transferred, even in part, in any way and by
any means, electronic or mechanical, or even less photocopied, copied or translated
into other languages for any purpose without the express consent of the manufacturer.
The names, drawings and trademarks in this manual are the property of their respective
owners. Please read this instruction manual carefully and follow the information
carefully before using the product.
WARNINGS
- Do not place any objects on the appliance.
- Theappliancemustnotbeexposedtodrippingorsplashing.Noobjectslledwith
liquid, such as pots, should be placed on the appliance.
- Nonakedamesource,suchaslitcandles,mustbeplacedontheappliance.
- Keep the appliance away from the following locations:
 Nearmagneticelds;
Close to heat sources (heaters, stoves, direct sunlight, etc...);
Near wet areas (bathrooms, swimming pools, etc...);
Dusty areas; Areas subject to strong vibrations.
- Educate children and people with poor knowledge of the product properly.
- Listening to high volume for a long time could damage your hearing.
- Please keep the following operating manual.

EM 420 R
10
English
CARE AND MAINTENANCE
For cleaning, it is advisable to use a soft, slightly moistened cloth. Avoid solvents or
abrasives.
IMPORTANT
- Thegoodconstructionofthisunitguaranteeslong-lastingoperation.However,ifyou
have any inconvenience, you should consult the nearest authorized Trevi Assistance
Center.
- Use alkaline or lithium batteries as their output voltage is very stable throughout
the life of the battery.
- The receiver has a recharging circuit for rechargeable Ni-MH batteries. Do not
attempt to recharge the normal carbon or alkaline zinc batteries or even rechar-
geable Ni-Cd batteries, risk of explosion or re.
- Always remove the batteries after each performance, this will prevent you from
using unplugged batteries the next time, and even if the device is not being used for
a long time.
USE LIMITATIONS
- This device may operate at unauthorized frequencies in the region where the user is
located. It is recommended that you contact the appropriate authorities and request
the information that is relevant to the frequencies authorized in your region for radio
microphone systems. In some cases, a ministerial license may be required for the use
of this appliance. Please contact the competent authorities for any requirements.The
user assumes the exclusive responsibility for acquiring the license for the radio
 microphoneandthelicenseabilitydependsontheuser’sclassicationand
