Trevi PDX 1015 User manual

PDX 1015
LETTORE DVD/CD 7” PORTATILE CON INGRESSO USB
PORTABLE DVD/CD PLAYER 7”WITH USB INPUT
MANUALE D’USO E COLLEGAMENTO
USER’S MANUAL
USB
INPUT

PAG _2
PDX 1015
INDICE
PRECAUZIONI DI SICUREZZA PAG.03
INSTALLAZIONE PAG.03
CURA E MANUTENZIONE PAG.03
COMANDI LETTORE PAG.04
TELECOMANDO PAG.05
INSTALLAZIONE DELLA BATTERIA DEL TELECOMANDO PAG.05
UTILIZZO E RICARICA DELLA BATTERIA PAG.06
ALIMENTAZIONE 12V PAG.06
COLLEGAMENTO AL TELEVISORE PAG.07
COLLEGAMENTO CUFFIE/AURICOLARI PAG.07
COLLEGAMENTO TRAMITE PRESA USB PAG.08
ACCENSIONE E SPEGNIMENTO PAG.08
FUNZIONI APPLICABILI ALL’ASCOLTO DI QUALSIASI SORGENTE PAG.08
RIPRODUZIONE DI UN DISCO DVD/CD AUDIO PAG.08
UTILIZZO INGRESSO USB PAG.10
RIPRODUZIONE DI UN DISCO CONTENENTE FILE AUDIO/IMMAGINI/VIDEO/DI TESTO PAG.11
RIPRODUZIONE DI FILE AUDIO PAG.11
RIPRODUZIONE DI FILE IMMAGINE PAG.11
RIPRODUZIONE DI FILE VIDEO PAG.11
RIPRODUZIONE DI FILE DI TESTO PAG.12
MENU IMPOSTAZIONE DEL LETTORE PAG.12
SPECIFICHE TECNICHE PAG.14
CORRETTO SMALTIMENTO DEL PRODOTTO PAG.14
INFORMATIVA SULLA RIMOZIONE E SMALTIMENTO DELLA BATTERIA PAG.14
ITALIANO

PDX 1015
PAG _3
ATTENZIONE
RISCHIO DI SCOSSE
ELETTRICHE NON ESPORRE
A PIOGGIA E UMIDITÀ
ATTENZIONE: NON APRITE L’APPARECCHIO. ALL’INTERNO NON VI SONO COMANDI MANIPOLABILI
DALL’UTENTE NE PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO
DI ASSISTENZA AUTORIZZATO TREVI
VOLTAGGIO PERICOLOSO
Questo simbolo riportato sul retro dell’apparecchio e in questo manuale segnala la presenza
all’interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare
il rischio di scosse elettriche.
ATTENZIONE
Questo simbolo riportato sul retro dell’apparecchio e in questo manuale indicano la presenza sugli
stessi di importanti istruzioni per la sicurezza d’uso. Leggetele attentamente prima di utilizzare
l’apparecchio.
AVVERTENZE SUL LASER
Questo apparecchio è dotato di un sistema di lettura con raggio laser. Benché il laser sia di bassa
potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto atte-
netevi scrupolosamente alle seguenti avvertenze:
• NONAVVICINATEL'OCCHIOALLALENTEDELLASERCONL'APPARECCHIOAPERTO,PERICOLODI
LESIONE DELLA RETINA.
• NONTENTATEDISMONTAREOMANOMETTEREL'UNITÀLASER,PERICOLODIASSORBIMENTODI
RADIAZIONI.
INSTALLAZIONE
• Posizionateillettoresuunasuperficiepiattaesenzavibrazioni.
• Assicuratevicheabbiasufficientespazioattorno(almeno4-5cm.)perassicurareuna
buona ventilazione.
•In particolare non posizionate il lettore sopra altri apparecchi che produ-
cono molto calore, ad esempio amplificatori ad alta potenza.
• Nonostruiteleferitoiediventilazione.
• Nonusatel’apparecchioinambientitroppocaldiotroppoumidi.
• Sedei liquidipenetrano all’internodell’apparecchio scollegateimmediatamente la
spina dalla presa e portate l’apparecchio al più vicino centro assistenza autorizzato
TREVI.
CURA E MANUTENZIONE: Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito.
Evitate solventi o sostanze abrasive.
IMPORTANTE: La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzio-
namento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro
Assistenza autorizzato.
TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche
diverse da quelle descritte.
ITALIANO

PAG _4
PDX 1015

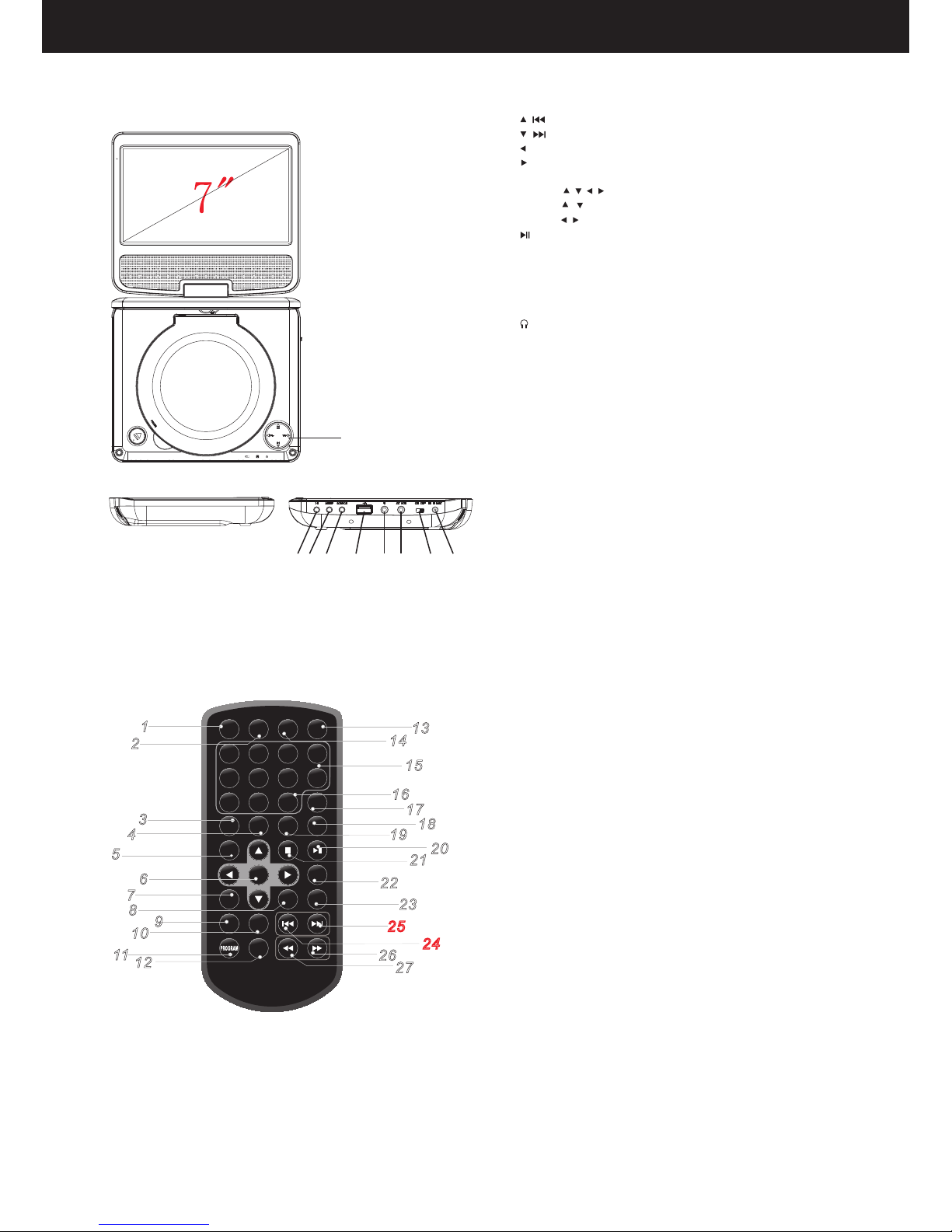

COMANDI LETTORE
DESCRIZIONE COMANDI
1. Tasti di navigazione/funzione:
tasto /, salto alla traccia precedente
tasto /, salto alla traccia successiva
tasto / VOL-, diminuzione volume
tasto /VOL+, aumento volume
2. Tasto/II PLAY/PAUSA, riproduzione/pausa riproduzione
3. Tasto SETUP, accesso al menù di configurazione
4. TastoSOURCE,selezioneingressoattivo(dvd/usb)
5. Ingresso USB
6. Presa cuffie
7. Presa A/V OUT
8. Interruttore ON/OFF
9. Presa alimentazione DC 9-12V
10. Indicatore stato di carica della batteria
11. Ricevitore telecomando
12. Indicatore accensione/spegnimento
ITALIANO
10 11 12

PDX 1015
PAG _5
DESCRIZIONE COMANDI
1. Tasto ZOOM, ingrandimento fotogramma
2. Tasto SEARCH, ricerca particolare del film
3. Tasto SUBTITLE, attivazione sottotitoli
4. Tasto ANGLE, in lettura disco cambio dell’angolo
divisuale(funzionesupportatasolodaalcunidvd)
5. Tasto TITLE, ritorno al titolo del dvd
6. Tasto ENTER, conferma selezione
7. Tasto SETUP, accesso al menù di configurazione
8. Tasto VOL-, diminuzione volume
9. Tasto REPEAT, ripetizione traccia/disco
10. Tasto AB, ripetizione selezione
11. Tasto PROGRAM, programmazione riproduzione
12. Tasto DISPLAY, attivazione finestra informativa
13. Tasto SOURCE, selezione ingresso attivo
(dvd/usb)
14. Tasto MUTE, esclusione audio
15. Tastierino numerica
16. Tasto 10+, selezione diretta traccia 10 o supe-
riore(premere10+eilnumerocorrispondente
all’unità)
17. Tasto STEP, in lettura disco avanzamento per
singoli fotogrammi
18. Tasto MENU, ritorno al menù del disco dvd
19. Tasto AUDIO, in lettura dvd cambio lingua d’a-
scolto; in lettura MP3/CD/VCD cambio del canale
audio(sinistro/destro/mix/stereo)
20. Tasto PLAY/PAUSE /II, riproduzione/pausa
21. Tasto STOP , arresto riproduzione
22. Tasto RETURN, ritorno alla precedente funzione
23. VOL+, aumento volume
24. Tasto PREV , passaggio al capitolo/brano pre-
cedente
25. Tasto NEXT , passaggio al capitolo/brano
successivo
26. Tasto FWD , avanti veloce
27. Tasto REV , indietro veloce
TELECOMANDO
SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO
Il telecomando monta una batteria tipo CR2025
1. Spingere la linguetta verso destra
2. Estrarre l’alloggiamento porta batteria
ITALIANO

PAG _6
PDX 1015
UTILIZZO E RICARICA DELLA BATTERIA
Questo DVD portatile utilizza al suo interno una batteria ricaricabile al lithio. Al completamento della carica
funzionerà senza essere collegato ad una presa di alimentazione.
L’alimentatore in dotazione funziona con corrente AC 110~240V 50/60Hz.
Ricaricare la batteria solo a lettore spento e in ambienti interni.
1. Inserirelospinottodell’alimentatorenellapresaperalimentazioneesterna(9)elaspinainunapresadi
corrente.
NOTA: utilizzare solo l’alimentatore in dotazione, apparati diversi potrebbero avere polarità e/o tensioni diverse.
2. L’indicatorestatodicaricadellabatteriasulfrontale(10)diventeràrosso.Alcompletamentodellacarica
l’indicatore diventerà verde.
Iltempodiricaricainmodalitàfastcharge(alettorespento)èdicirca2oree30minuti.
A batteria completamente carica l’autonomia del lettore è di circa 2 ore in funzione DVD.
AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE
Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.
Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.
La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.
La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.
Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo scaricamento,
quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria
non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/
scaricamento completo più volte.
Evitare di tenere la batteria durante le ore notturne.
ITALIANO

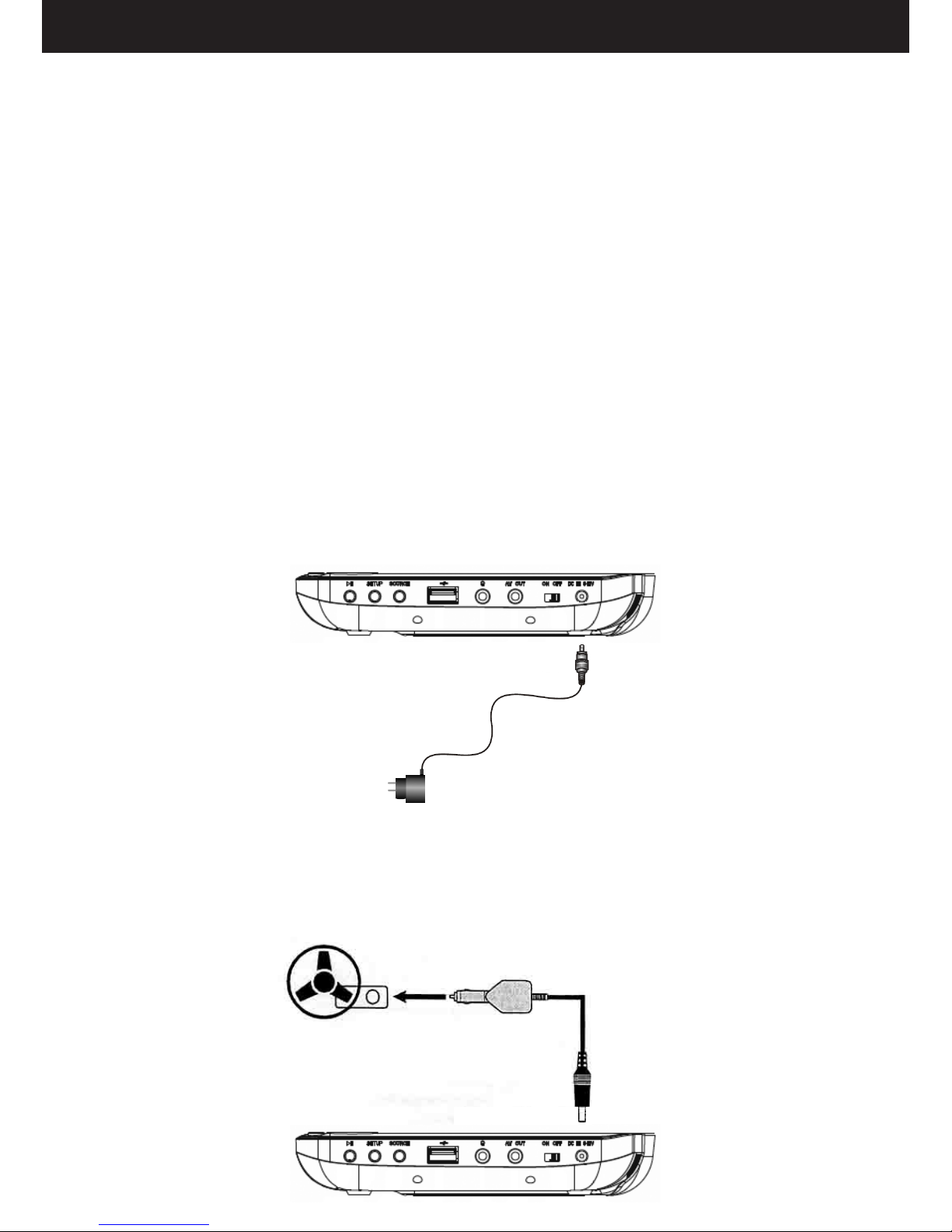

ALIMENTAZIONE 12V
Il cavo in dotazione permette di alimentare l’apparecchio con la batteria dell’auto tramite la presa accendisigari.
Inserirelospinottonellapresaperalimentazioneesterna(9)el’appositoadattatorenellapresaaccendisigari
dell’auto. Contestualmente all’utilizzo del lettore tramite il cavo accendisigari in dotazione, verrà avviata
anche la ricarica della batteria.
NOTA: si sconsiglia di usare il lettore per lungo tempo con motore spento per evitare di scaricare la batteria dell’auto.
Alla presa
di corrente
Alla presa accendisigari
dell’automobile

PDX 1015
PAG _7
ITALIANO
COLLEGAMENTO CUFFIE/AURICOLARI
Èpossibilecollegarecuffieoauricolaridotatidijackstereoda3,5mmallapresacuffie(6).
COLLEGAMENTO AL TELEVISORE
1. CollegareiljackdelcavoA/VallapresaA/VOUT(7)dellettore.
2. Collegare i connettori RCA del cavo A/V all’ingresso AV del televisore, rispettando i colori dei segnali:
gialloperilvideo,rossoperilcanaleaudiodestroebiancoperilcanaleaudiosinistro(consultareilma-
nualedelvostrotelevisore).
Evitare di tenere il volume troppo alto per non danneggiare l’udito.

PAG _8
PDX 1015
ACCENSIONE/SPEGNIMENTO
1.SpostareilselettoreOFF/ON(8)sullaposizioneONperaccendereillettore.
2.SpostareilselettoreOFF/ON(8)sullaposizioneOFFperspegnereillettore.
FUNZIONI APPLICABILI ALL’ASCOLTO DI QUALSIASI SORGENTE
REGOLAZIONE VOLUME
RegolareilvolumetramiteitastiVOL-/VOL+(1)presentisullettoreoppuretramiteitastiVOL-/+(8/23)
presenti sul telecomando.
FUNZIONE MUTE
Permette di escludere completamente l’audio del lettore.
1. PremereiltastoMUTE(14)deltelecomando,sulloschermocompareilsimbolodellafunzioneMUTEe
l’audio viene escluso.
2. PremereiltastoMUTE(14)deltelecomandounasecondavoltaperripristinarel’audio.
RIPRODUZIONE DI UN DISCO DVD/CD AUDIO
Se non diversamente specificato i comandi del telecomando fanno riferimento anche ai comandi sul lettore.
RIPRODUZIONE DI UN DISCO DVD/CD AUDIO
1. Accendere il lettore.
2. Aprire il vano disco tramite il tasto di apertura.
3. Inserire un disco DVD/CD con i titoli rivolti verso l’alto.
4. Chiudere il vano disco, sullo schermo compare la scritta “Leggere” ad indicare il caricamento del disco.
5. Il DVD/CD verrà riprodotto automaticamente.
ARRESTO DELLA RIPRODUZIONE
1. Premere una volta il tasto STOP(21)perfermaremomentaneamentelariproduzione.
2. Premere una seconda volta il tasto STOP(21)perfermaredefinitivamentelariproduzione.
3. Premere il tasto PLAY/PAUSE /II(20)perriprenderelariproduzionedeldiscodall’inizio.
SALTO AL VIDEO/CAPITOLO/TRACCIA PRECEDENTE/SUCCESSIVO
Premere il tasto PREV(24)perpassarealvideo/capitoloprecedenteoiltastoNEXT(25)perpassare
al video/capitolo successivo.
ITALIANO
COLLEGAMENTO TRAMITE PRESA USB
Aquestolettoreèpossibilecollegare,tramitel’ingressoUSB(5)postosulfianco,undispositivodimemoriaUSB.

PDX 1015
PAG _9
ITALIANO
RICERCA VELOCE
1. Premere il tasto FWD(26)perfaravanzarevelocementeleimmagini.
2. Premere il tasto REV(27)perfartornareindietrovelocementeleimmagini.
3. Ad ogni pressione del tasto la velocità aumenta.
4. Gli indicatori numerici presenti sullo schermo a fianco del simbolo  - segnalano la velocità
 (x2-x4-x8-x20).
5. Per tornare alla normale riproduzione premere il tasto PLAY/PAUSE /II(20).
FUNZIONE STEP
1. PremereiltastoSTEP(17)peravanzarelariproduzionedifotogrammainfotogramma.
2. Ad ogni pressione del tasto la riproduzione avanza di un fotogramma alla volta.
3. Premere il tasto PLAY/PAUSE /II(20)pertornareallanormaleriproduzione.
FUNZIONE A-B
1. PremereunaprimavoltailtastoAB(10)perselezionareunpuntodipartenza,sulloschermoviene
visualizzata la scritta “Ripetere A-”.
2. PremereiltastoAB(10)unasecondavoltaperselezionareunpuntodiarrivo,sulloschermovienevi-
sualizzata la scritta “Ripetere A-B”.
3. Il lettore ripeterà in continuazione la selezione compresa fra i punti A e B.
4. PremereunaterzavoltailtastoAB(10)pertornareallanormaleriproduzione,sulloschermoviene
visualizzata la scritta “Cancellare A-B”.
FUNZIONE REPEAT
1. PremereunavoltailtastoREPEAT(9)perripeterecontinuamentelostessocapitolo,sulloschermo
compare la scritta “Ripetere: Capitolo”.
2. PremereunasecondavoltailtastoREPEAT(9)perripeterecontinuamentelostessotitolo,sulloschermo
compare la scritta “Ripetere: Titolo”.
3. Premereunatreza voltail tastoREPEAT(9)perripeterecontinuamentetuttiititoli, sulloschermo
compare la scritta “Ripetere: Ripetere tutto”.
4. PerdisattivarelafunzionediripetizionepremereunaquartavoltailtastoREPEAT(9),sulloschermo
compare la scritta “Ripetere: Inattivo”.
FUNZIONE SEARCH
1. PremereiltastoSEARCH(2)perricercareunparticolaredelfilmatovisualizzato;compariràunabarra
dove sarà possibile selezionare la ricerca per traccia, per capitolo, per tempo tarscorso sull’intero filmato.
2. Tramiteiltastierinonumerico(15)inserirelatraccia/capitolochesidesideravisionareoiltempotrascorso
dall’inizio del filmato.
FUNZIONE ZOOM
1. PremereiltastoZOOM(1)peringrandirel’immaginevisualizzatasulloschermo.
2. Gliindicatorinumericipresentisulloschermosegnalanoledimensionidell’immagine(Zoom2,Zoom3,
Zoom4,Zoom1/2,Zoom1/3,Zoom1/4).
3. PertornareallariproduzionenormalepremereiltastoZOOM(1)finoaquandol’indicatorenumerico
segnala Zoom: Inattivo.
FUNZIONE ANGLE
1. Seildiscoèpredispostoperlavisionemultiangolo(consultatelaconfezionedeldiscoperaccertarvene)
premereiltastoANGLE(4)perpassareadunangolodiversodivisione.
2. Sullo schermo compare l’indicazione dei vari punti di vista disponibili.

PAG _10
PDX 1015ITALIANO
FUNZIONE DISPLAY
1. PremereinsequenzailtastoDISPLAY(12)pervisualizzaredirettamentesuldisplayleinformazionirelative
al titolo/capitolo, il tempo trascorso e le impostazioni audio/video del film.
2. ContinuareapremereiltastoDISPLAY(12)finoallascomparsadelleinformazioniperusciredallafunzione
DISPLAY.
FUNZIONE AUDIO
1. Seildiscoèpredispostoperilcambiodellalinguad’ascoltodurantelariproduzione(consultatelacon-
fezionedeldiscoperaccertarvene)premereiltastoAUDIO(19)perselezionarequelladesiderata.
2. Sulloschermocomparel’indicazionedellelingue(es.1Italiano,2Inglese)edeicanalidisponibili(Ch5.1
perindicarei5.1canalidelDolbyDigital,Ch2perindicare2canalistereo,ecc.).
FUNZIONE SUBTITLE
1. Seildiscoèpredispostoperisottotitoli(consultatelaconfezionedeldiscoperaccertarvene)premere
iltastoSUBTITLE(3)perselezionarequellodesiderato.
2. Sulloschermocomparel’indicazionedellelingue(es.1Italiano,2Inglese).
3. PerdisattivarequestafunzionepremereinsequenzailtastoSUBTITLE(3),finoaquandosulloschermo
compare la scritta “Inattivo”.
FUNZIONE TITLE
1. PremereiltastoTITLE(5)permostrareilmenùdeititolideldiscoDVD.
NOTA: il DVD deve essere predisposto per questa opzione, altrimenti la funzione risulterà inefficace.
FUNZIONE RETURN
PremereiltastoRETURN(22)deltelecomandoperpassareinqualsiasimomentoallavisionedelmenù
principale disco DVD.
FUNZIONE PROGRAM
Questa funzione vi permette di guardare il film DVD secondo una personale programmazione.
1. PremereiltastoPROGRAM(11),sulloschermocompareunmenùdovesipossonoinseriretitoliecapitoli
del film che si sta guardando.
2. Inserire tramite i tasti numerici il titolo ed il capitolo nell’ordine in cui si desidera visionarli.
3. Al termine spostarsi tramite i tasti dirazione fino a selezionare “RIPRO.” e confermare con il
tastoENTER(6).Durantelavisioneverràvisualizzatalascritta“RIPRODUZIONEPROGR.”.
4. PerusciredallafunzionePROGRAMpremeredinuovoiltastoPROGRAM(11)eselezionare“PULIRE”.
La funzione PROGRAM verrà cancellata e uscendo dal menù sarà possibile riprendere la normale visione
del disco.
UTILIZZO INGRESSI USB
ATTENZIONE: inserire il dispositivo USB/SD solo ed esclusivamente a lettore spento. Una volta inserito, accendere il lettore.
Se si inserisce un dispositivo USB/SD a lettore acceso, potrebbe non essere riconosciuto dall’unità e quindi non funzionare.
1. CollegareildispositivoUSBallapresaUSB(5).
2. Accendere il lettore.
3. PremereiltastoSOURCE(13)deltelecomandoperselezionarel’ingressoUSB.
4. Il lettore avvierà automaticamente la riproduzione dei file contenuti all’interno del dispositivo connesso.
PremereiltastoRETURN(22)permostrareilmenùprincipaledalqualeèpossibileaccedereaivari
formati di file.
Nota: il lettore potrebbe non supportare alcuni dispositivi dotati di presa USB, questo è dovuto all’incompatibilità di alcuni
processori.
