DR 437 DIGITAL NOTEMANAGER
La ringraziamo per la preferenza che ci ha accordato con l’au-
gurio che la sua scelta possa darle ampia soddisfazione.
La nostra raccomandazione,per ottenere i migliori risultati, è
quella di attenersi, scrupolosamente, alle istruzioni che segui-
ranno nel presente libretto, in quanto non possiamo assumer-
ci la responsabilità di un malfunzionamento, dovuto ad un
uso improprio dell’apparecchio.Le consigliamo di conservare
questo manuale per future consultazioni.
Per la pulizia raccomandiamo di non usare né acqua né altri
solventi, consigliamo l’uso di un panno a microbre legger-
mente inumidito.
Per garantire sempre un migliore servizio, questo libretto
potrà essere soggetto a cambiamenti. Qualora l’attuale messa
a punto o l’uso di questo apparato fosse diversa da quanto
scritto sul presente manuale,vi consigliamo di consultare le
nostre pagine web www.trevi.it per ottenere informazioni più
aggiornate.
Il presente documento non può essere riprodotto o trasferito,
neppure parzialmente, in alcun modo e con nessun mezzo,
elettronico o meccanico, né tanto meno fotocopiato, copiato
o tradotto in altre lingue per nessuno scopo senza esplicito
consenso da parte del costruttore.
I nomi, i disegni e i marchi registrati presenti in questo manua-
le sono proprietà dei rispettivi proprietari.
Leggere e seguire attentamente il presente libretto di istruzio-
ni e le informazioni riportate prima di utilizzare il prodotto.

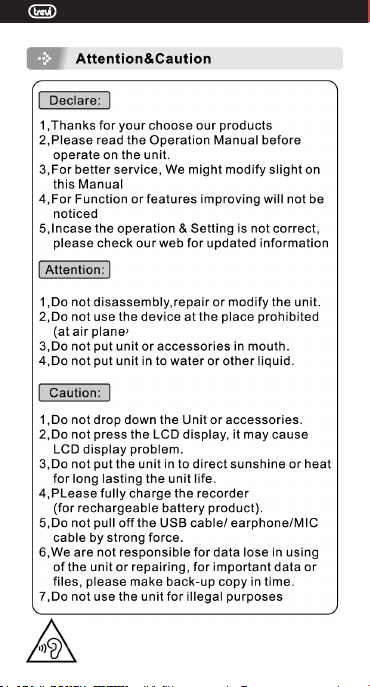

AVVERTENZE:
- Non smontare, riparare o modicare l’unità.
- Non utilizzare il dispositivo in luogi proibiti.
- Non mettere l’unità o gli accessori in bocca.
- Non mettere in unità ad acqua o altri liquidi.
- L’appareccchio non deve essere esposto a stillicidio o a
spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi,
deve essere posto sull’apparecchio.
- Non sottoporre il display LCD a pressioni o torsioni, rischio
di rottura.
- Non sottoporre il display LCD a nessun impatto e non
utilizzare lo schermo per colpire le cose.Se il Display LCD si
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Registrare conversazioni senza il consenso
dell’interlocutore può essere perseguibile ai sensi di
legge
dovesse danneggiare e ci fossero delle perdite del cristallo
liquido, evitare che la sostanza del cristallo liquido entri a
contatto con gli occhi, vi è il rischio di cecità. In quel caso
sciacquare immediatamente gli occhi con acqua pulita (in
nessun caso stronarsi gli occhi) e andare subito in ospedale
per il trattamento.
- Non utilizzare l’apparecchio vicino a forti fonti di calore come
caloriferi e stufe.
- Nessuna sorgente di amma nuda, quali candele accese, deve
essere posta sull’apparecchio.
- Non utilizzare l’apparecchio in ambienti troppo freddi o
troppo caldi, in luoghi polverosi, in luoghi umidi come stanze
da bagno, piscine o in ambienti ambienti immersi in campi
magnetici.
- Non ostruite le feritoie di ventilazione.
- Non utilizzare l’apparecchio per scopi illegali.
- Trevi non è responsabile per i dati persi durante il normale
uso o in una eventuale riparazione. Si consiglia di effettuare
copie di Back-up ripetute nel tempo.
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Descrizione dei comandi
1. Presa Microfono esterno (non in dotazione)/Presa cufe/
Line in
2. Tasto , spostamento selezione in alto
3. Tasto , spostamento selezione in basso
4. Tasto M, MENU principale
5. Tasto VOL, per attivare/disattivare la regolazione del
Volume
6. Tasto ON/OFF/HOLD. Accensione/spegnimento e funzio-
ne HOLD, blocco dei tasti
7. MIC interno di sinistra
8. MIC interno di destra
9. Tasto , Play/Stop
10. Ingresso Micro USB
11. Slot per memorie Micro SD
12. Tasto , PAUSA registrazione
13. Selettore , avvio/arresto registrazione
14. Tasto DEL, cancellazione le
ITALIANO

DR 437 DIGITAL NOTEMANAGER

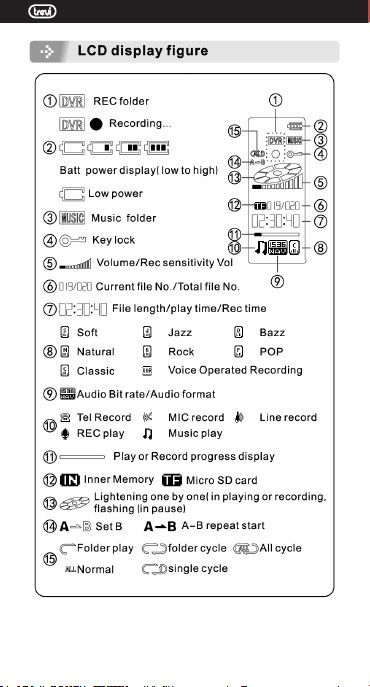

Descrizione display LCD
1. , modalità registrazione
, apparecchio in moda-
lità registrazione
2. Indicazione stato della batteria
batteria scarica
3. cartella riproduzione le
musicali
4. blocco tasti inserito
5. Indicatore livello
Volume/sensibilità volume in
registrazione
6. Numero le seleziona-
to/numero totale le
15. Foro Reset
16. Foro per inserimento bbia
17. Clip posteriore di ssaggio
18. Altoparlante interno
7. lunghezza del le, tempo totale riproduzione/
registrazione
8. Equalizzazioni:
9. Bit rate/formato audio
10. Modalità registrazione/riproduzione:
11. barra progressiva indicazione riproduzione o
registrazione
12. utilizzo memoria interna, utilizzo memoria
Micro SD
13. illuminazione dei segmanti in riproduzione o
registrazione.Lampeggiante in Pausa
14. Ripetizione parte di un brano
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Indicatore stato della batteria
L’indicatore dello stato della batteria mostra la carica residua
ancora disponibile:

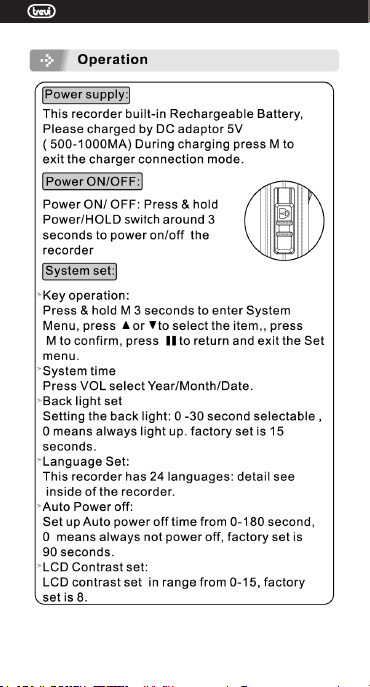

Alimentazione

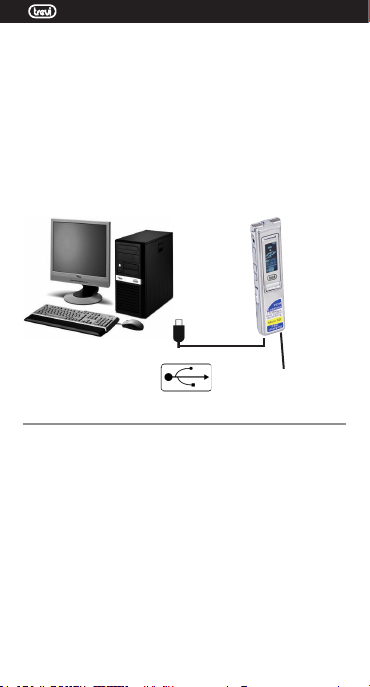

Questo apparecchio ha al suo interno una batteria ricaricabile.
Per ricaricarla utilizzare un alimentatore da 5V, 500mA/1000mA
(non in dotazione) oppure collegare l’apparecchio ad una
presa USB del vostro PC utilizzando il cavo USB/Micro USB in
dotazione. Durante la ricarica tenere premuto per qualche
secondo il tasto M (4) per uscire dalla videata di collegamento
ed utilizzare l’apparecchio.
Accensione e spegnimento
Per iniziare ad utilizzare il vostro digital recorder trascinare
verso il basso il tasto ON/OFF/HOLD (6) e tenerlo
premuto verso il basso per 3 sec.
Per spegnerlo trascinare nuovamente verso il
basso il tasto ON/OFF/HOLD (6) e tenerlo
premuto verso il basso per 2 sec.
Regolazione del volume
E’ possibile regolare il volume di riproduzione delle registrazio-
ni effettuate o di les audio:
1. Premere una volta il tasto VOL (5), l’icona (5) sul display
comincerà a lampeggiare.
2. Premere una o più volte il tasto (2) per aumentare il
100% carica disponibile
50% carica disponibile
25% carica disponibile
batteria in fase di esaurimento
15. Ripetizione:
ITALIANO

DR 437 DIGITAL NOTEMANAGER
volume.
3. Premere una o più volte il tasto (3) per diminuire il
volume.
4. Premere una volta il tasto VOL (5) per uscire dalla funzio-
ne, l’icona (5) sul display smetterà di lampeggiare.
Impostazioni dispositivo
Utilizzo dei tasti per muoversi/selezionare nel Menu:
Premere e tenere premuto per 3 secondi il tasto M (4) per
entrare nel Menu impostazioni, premere i tasti (2) o (3)
per selezionare la voce desiderata, premere il tasto M (4) per
confermare, premere il tasto (12) per tornare al comando
precedente o uscire dal Menu Impostazioni.
Regolazione Data e Ora:
Premere il tasto VOL (5) per selezionare Anno/Mese/Data/Ora
e utilizzare i tasti (2) o (3) per regolarli.
Illuminazione di sottofondo:
Utilizzare i tasti (2) o (3) per regolare il tempo di illu-
minazione (da 0 a 30 secondi) del Display. 0 signica sempre
illuminato.
Lingua:
Utilizzare i tasti (2) o (3) per selezionare la lingua deside-
rata e confermare con il tasto VOL (5).
Auto Spegnimento:
Utilizzare i tasti (2) o (3) per selezionare il tempo di auto
spegnimento desiderato. Il tempo va da 0 a 180 secondi, dove
0 signica sempre acceso.
Contrasto:
Utilizzare i tasti (2) o (3) per regolare il livello del contra-
sto Display.

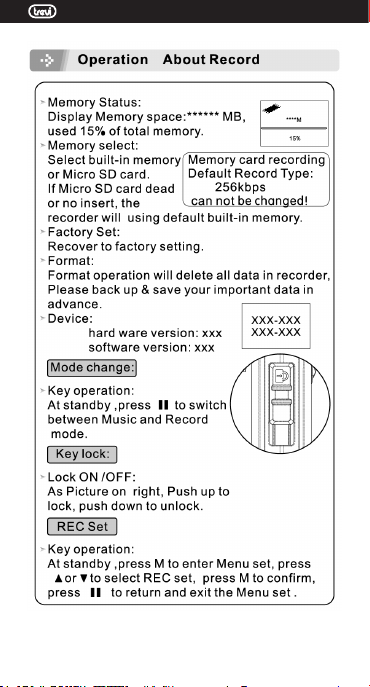

Info Memoria:
Viene visualizzato lo spazio disponibile sulla memoria espres-
so in MB e la percentuale dello spazio occupato.
Selezione memoria:
Utilizzare i tasti (2) o (3) per selezionare la memoria (car-
tella memoria, cartella scheda) su cui archiviare i le. Premere
il tasto VOL (5) per confermare.
Impostazioni di Default:
Per ripristinare le impostazioni di fabbrica senza cancellare la
ITALIANO

DR 437 DIGITAL NOTEMANAGER
memoria.
Formattazione:
Per cancellare tutti i le presenti sulla memoria.
ATTENZIONE: i les o il contenuto delle cartelle, una volta cancel-
lato, non e’ recuperabile.
Versione del rmware:
Per visualizzare la versione Hardware e Software dell’appa-
recchio.
Modalità registrazione/riproduzione MP3
Una volta acceso il dispositivo premere il tasto (12) per
passare dalla modalità registrazione le alla modalità rirpo-
duzione di le audio MP3. L’icona (9) sul display vi indicherà il
tipo di funzionamento selezionato in base al tipo di formato
visualizzato (WAV registrazione, MP3 riproduttore audio).
Blocco tasti
Per inserire la funzione blocco tasti portare il tasto ON/OFF/
HOLD (6) verso l’alto; sul display verrà visualizzata l’icona
tutte le volte che si toccherà un tasto. Per disattivare la
funzione, abbassare il tasto ON/OFF/HOLD (6).
Registrazione
Le registrazioni effettuate verranno salvate sulla cartella
RECORD.
Dopo aver acceso l’apparecchio:
1. Portare il selettore , avvio/arresto registrazione (13)
verso l’alto per avviare la registrazione, l’indicatore LED
rosso sul selettore si illuminerà indicando lo stato di
registrazione attivo, automaticamente verrà creato un
nuovo le.
2. Per attivare la pausa durante le registrazione premere il
tasto , PAUSA(12); premerlo di nuovo per continuare la
registrazione.
3. Portare il selettore , avvio/arresto registrazione (13)
verso il basso per terminare la registrazione e salvare il le.
Durante la registrazione è possibile disattivare l’indicatore LED
sul selettore , avvio/arresto registrazione (13) (la registrazione
continua ma senza indicazione luminosa); premere il tasto DEL
ITALIANO

DR 437 DIGITAL NOTEMANAGER
(14) per disattivare l’indicazione luminosa.
Premerlo nuovamente per riattivarla.
Qualità di registrazione
Attraverso questa impostazione e’ possibile scegliere la qualita’
di registrazione attraverso i Kbps (maggiori sono i Kbps
maggiore è la qualità di registrazione); una qualita’ elevata
consente una riproduzione piu’fedele del registrato,una quali-
ta’inferiore permette di effettuare registrazioni piu’ lunghe oc-
cupando meno memoria. Per impostare la qualità desiderata
fare riferimento al capitolo “Impostazioni di Registrazione”.
Qualità di registrazione in Kbps:
Formato Freq (KHz) Bits (L/R) Bit rate (Kbps)
PCM 48 16 2 1536
PCM 24 16 2 768
PCM 16 16 2 512
PCM 8 16 2 256
PCM 8 16 1 128
ADPCM 8 4 1 32
Tempi di registrazione per memoria:
Bit rate (Kbps) 4GB
(ore)
8GB
(ore)
16GB
(ore)
32GB
(ore)
1536 5.5 11 22 44
768 11 22 44 88
512 17 34 68 135
256 34 68 135 270
128 68 135 270 540
32 269 538 1076 2152
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Note:
- Il le registrato non può superare i 2GB di dimensioni, in caso di
dimensioni superiori l’apparecchio salverà il primo le e creerà il
secondo le automaticamente (la registrazione verrà divisa in più
parti a seconda delle dimensioni del le).
- in fase di registrazione, sul display, viene visualizzata la sigla della
qualita’ scelta (9).
Funzione VOR
Attraverso questa funzione e’ possibile attivare la pausa e
la ripresa automatica della registrazione durante l’assenza/
presenza di suono.
Per attivare la funzione VOR
1. Premere il tasto M (4) per entrare nel Menu impostazioni
registrazione.
2. Selezionare la voce “Modi di Registrazione” utilizzando i
tasti (2) o (3) e confermando con il tasto M (4).
3. Utilizzando i tasti (2) o (3) selezionare la voce “VOR
Impostazioni”, confermare utilizzando il tasto M (4).
4. Con i tasti (2) o (3) selezionare tra le possibili opzioni:
- VOR disattivato.
- VOR attivo.
5. Selezionando “VOR attivo” comparirà una barra dove
poter regolare,tramite i tasti (2) o (3), la sensibilità
del microfono (0 bassa sensibilità, 10 alta sensibilità).
Con la funzione attiva la scritta VOR (8) verrà visualizzata sul
display solamente all’attivazione dela registrazione.
Durante la registrazione, in assenza di suono, il registratore si
porta automaticamente in pausa (il led rosso laterale e il di-
splay inizia a lampeggiare, mentre il contatempo (7) si arresta),
alla ricezione di nuovo sonoro la registrazione riprende, il led e
il display rimane acceso sso.
Impostazioni di registrazione
Utilizzo dei tasti per muoversi/selezionare nel Menu:
Premere il tasto M (4) per entrare nel Menu Impostazioni
Registrazione; premere i tasti (2) o (3) per selezionare
la voce desiderata, premere il tasto M (4) per confermare,
ITALIANO

DR 437 DIGITAL NOTEMANAGER
premere il tasto (12) per tornare al comando precedente o
uscire dal Menu.
Impostazione registrazione:
Premere il tasto M (4) per entrare nel Menu impostazioni
registrazione.
Tipo di registrazione:
Utilizzare i tasti (2) o (3) per selezionare i Kbps della
registrazione. Premere il tasto M (4) per confermare.
Registrazione da...:
Utilizzare i tasti (2) o (3) per selezionare la sorgente da
cui si vuole registrare (Microfono, ingresso audio, Rec. telefo-
no). Premere il tasto M (4) per confermare.
Regolazione volume di registrazione:
Utilizzare i tasti (2) o (3) per impostare il volume della
registrazione. Premere il tasto M (4) per confermare.
VOR impostazioni:
Utilizzare i tasti (2) o (3) per attivare/disattivare la funzio-
ne VOR. Premere il tasto M (4) per confermare.
Riduzione disturbi:
Utilizzare i tasti (2) o (3) per ttivare/disattivare la riduzio-
ne dei disturbi durante la registrazione. Premere il tasto M (4)
per confermare.
Impostazioni:
Ripetizione:
Utilizzare i tasti (2) o (3) per selezionare uno tra i tipi
di ripetizione disponibili (Normale, Ripetizione 1, Cartella,
Ripetizione cartella, Ripeti tutto). Premere il tasto M (4) per
confermare.
Equalizzazione:
Utilizzare i tasti (2) o (3) per selezionare uno tra i tipi di
equalizzazioni disponibili (Natural, Rock, Pop, Classic, Soft, Jazz,
DBB). Premere il tasto M (4) per confermare.
Velocità di riproduzione:
Utilizzare i tasti (2) o (3) per regolare la velocità di ripro-
duzione. Premere il tasto M (4) per confermare.
Sfoglia le:
Utilizzare i tasti (2) o (3) per selezionare una tra le cartelle
presenti nella memoria (Music, Record).
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Ripetizione sezione A-B
Questa modalità durante la riproduzione avvierà la ripetizione
ciclica della riproduzione selezionata.
1. Dopo aver selezionato il le premere , Play/Stop, la
riproduzione viene avviata.
2. Premere il tasto DEL(14), appena avrete localizzato il
punto di inizio (A), sul display comparirà la lettera A ssa
mentre la lettera B lampeggerà.
3. Premere nuovamente il tasto DEL(14), appena avrete
localizzato il punto nale (B), sul display compariranno le
lettere A e B sse e l’apparecchio ripeterà in sucessione la
parte selezionata.
4. Premere nuovamente il tasto DEL(14) per annullare la
funzione di ripetizione.
Cancellare una registrazione
1. Selezionare il le da cancellare, oppure premere il tasto
DEL(14) e utilizzare i tasti (2) o (3) per selezionare il
le da cancellare.
2. Premere il tasto DEL(14), comparirà una nestra “cancella-
re le” con NO, utilizzare i tasti (2) o (3) per spostarsi
sul SI.
3. Premere il tasto DEL(14) per confermare la cancellazione.
Cancellare tutto il contenuto di una cartella
1. Dalla pagina iniziale, tenere premuto per qualche secon-
do il tasto DEL(14).
2. Comparirà una nestra “cancellare tutto” con NO, utilizza-
re i tasti (2) o (3) per spostarsi sul SI.
3. Premere il tasto DEL(14) per confermare la cancellazione.
ATTENZIONE: i les o il contenuto delle cartelle, una volta cancel-
lato, non e’ recuperabile.
Collegare e scollegare al PC
Utilizzando il cavo USB-Micro USB in dotazione potete
collegare il note-manager al PC per salvare su computer le
registrazioni effettuate e per poter trasferire le audio nel
note-manager per la riproduzione.
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Ingresso Micro-Usb
Ingresso Usb
Note:
- Utilizzare solamente il cavo USB/Micro USB in dotazione, altri
cavi potrebbero non essere compatibili con l’apparecchio e
dare segnalazioni di errori.
- Prima di scollegare l’apparecchio dalla presa USB del PC
utilizzare la funzione”Rimozione sicura dell’hardware”
per evitare possibili problemi quali perdita di registrazioni
effettuate o malfunzionamenti della comunicazione dati tra
note-manager e pc.
- I les MP3/WMA che si desidera riprodurre con il note
manager devono essere salvati esclusivamente nella cartella
“M”.
Trasferimento delle registrazioni
Una volta collegato al PC, il registratore viene visto come un
archivio rimovibile; e’ quindi possibile selezionarlo e navigare
nella sua memoria per visionarne il contenuto. Attraverso le
normali operazioni di copia/incolla e’ possibile salvare su Pc le
registrazioni effettuate.
- Il registratore crea un sistema di le e cartelle necessari al suo
corretto funzionamento; si raccomanda di non cancellare le o
cartelle presenti per non compromettere il funzionamento del
registratore e per evitare la perdita di registrazioni effettuate.
ITALIANO

DR 437 DIGITAL NOTEMANAGER
Descrizione Tecnica
Capacità memoria interna 4 GB
Formato di registrazione WAV, codec PCM
Formati le musicali MP3: 8-320Kbps
WMA: 32-192Kbps
Totale registrazioni 999
Speaker 8 Ohm/1W
Potenza uscita cufe 5mW*2
Rapporto Segnale/Rumore >90db
Risposta in Frequenza 20Hz - 20KHz
LCD display 1.1 pollici LCD
Interfaccia Micro USB 2.0
Batteria 3,7V 200mAh, batteria ricaricabile
Dimensioni 24mm(L) x 97mm(A) x 12mm(P)
Peso 56 g
ITALIANO

DR 437 DIGITAL NOTEMANAGER
ENSLISH
To prevent possible hearing damage, limit the time at
high volumes

DR 437 DIGITAL NOTEMANAGER
ENGLISH

DR 437 DIGITAL NOTEMANAGER
ENSLISH

DR 437 DIGITAL NOTEMANAGER
ENGLISH

DR 437 DIGITAL NOTEMANAGER
ENSLISH

DR 437 DIGITAL NOTEMANAGER
ENGLISH
