Trigano DIABLO 6 User manual

LIRE ATTENTIVEMENT LES INSTRUCTIONS
ET LES AVERTISSEMENTS AVANT USAGE
modèle Tente DIABLO 6 ouverte
Tente DIABLO 6
NOTICE DE MONTAGE
Notice TRIGANO DIABLO 6.indd 1 21/09/2018 10:01

SOMMAIRE
CONSEILS D’UTILISATION ............................................................................................. 3
AVANT LE MONTAGE ...................................................................................................... 3
A PROPOS DE L’ARMATURE GONFLABLE ................................................................... 3
POMPE et GONFLAGE .............................................................................................. 4 - 5
MONTAGE DE LA TENTE .......................................................................................... 6 - 7
PRECAUTIONS CONTRE LE FEU ................................................................................. 8
CONSEILS D’ENTRETIEN .............................................................................................. 8
REPARATION .................................................................................................................. 8
VIEILLISSEMENT AU SOLEIL ........................................................................................ 8
CONDENSATION ............................................................................................................ 8
PRESSION DE L’AIR ...................................................................................................... 8
GARANTIE ...................................................................................................................... 8
Contenu du colis
Avant chaque utilisation, s’assurer que tous les éléments suivants sont présents :
• 1 tente
• 1 lot de piquets
• 1 pompe à main avec jauge
• 1 arceau pour casquette de porte
Parce que nos produits sont aussi les vôtres, vous pouvez nous aider à en améliorer sans cesse
la qualité et la conception. Ecrivez vos remarques et suggestions à :
TRIGANO MDC - ZA La Croix des Marais - 26600 La Roche de Glun - France
FRANÇAIS
- 2 -
- 3 -
Notice TRIGANO DIABLO 6.indd 2 21/09/2018 10:01

CONSEILS D’UTILISATION
• Montez votre tente chez vous avant le départ, pour vous familiariser avec son montage.
• Une fois sur place, choisissez de préférence un terrain régulier et enlevez les cailloux, les
branches…
• Evitez de placer l’entrée face au vent.
• Il ne suft pas que votre tente soit étanche à l’extérieur pour éviter tous les petits ennuis liés à
l’humidité ; la condensation (phénomène naturel) nait de l’humidité dégagée par les occupants
de la tente, de l’air ambiant et du sol. Des gouttelettes se déposent alors à l’intérieur de la tente
et peuvent laisser croire à une fuite d’eau… mais il n’en est rien !
• An de limiter cette condensation, il convient de ventiler et d’aérer votre tente autant que
possible, grâce aux doubles portes moustiquaires.
AVANT LE MONTAGE
• Sortir du sac tous les éléments, et les disposer au sol.
À PROPOS DE L’ARMATURE GONFLABLE
• L’armature de la tente DIABLO 6 est composée de 4 arceaux gonables.
• Ces arceaux gonables sont logés dans un fourreau zippé
cousu à la tente. Ils peuvent donc aisément être remplacés.
• Les membranes d’air se situent sous la gaine. Elles sont en
polyuréthane (TPU), matière très résistante à l’usure avec
une porosité à l’air quasi nulle.
• Pour une protection efcace contre les crevaisons, chaque
membrane TPU est recouverte d’une gaine de protection
haute résistance en polyéthylène. Cette gaine de maintient
est refermable par un zip.
LES 2 CURSEURS DU ZIP DE
CETTE GAINE SONT ATTACHÉS
ENTRE EUX À L’AIDE D’UN
LIEN PLASTIQUE. À AUCUN
MOMENT, IL NE FAUT RETIRER
CE LIEN. CECI CAUSERAIT
L’ÉCLATEMENT DE L’ARCEAU.
ATTENTION
FRANÇAIS
- 2 -
- 3 -

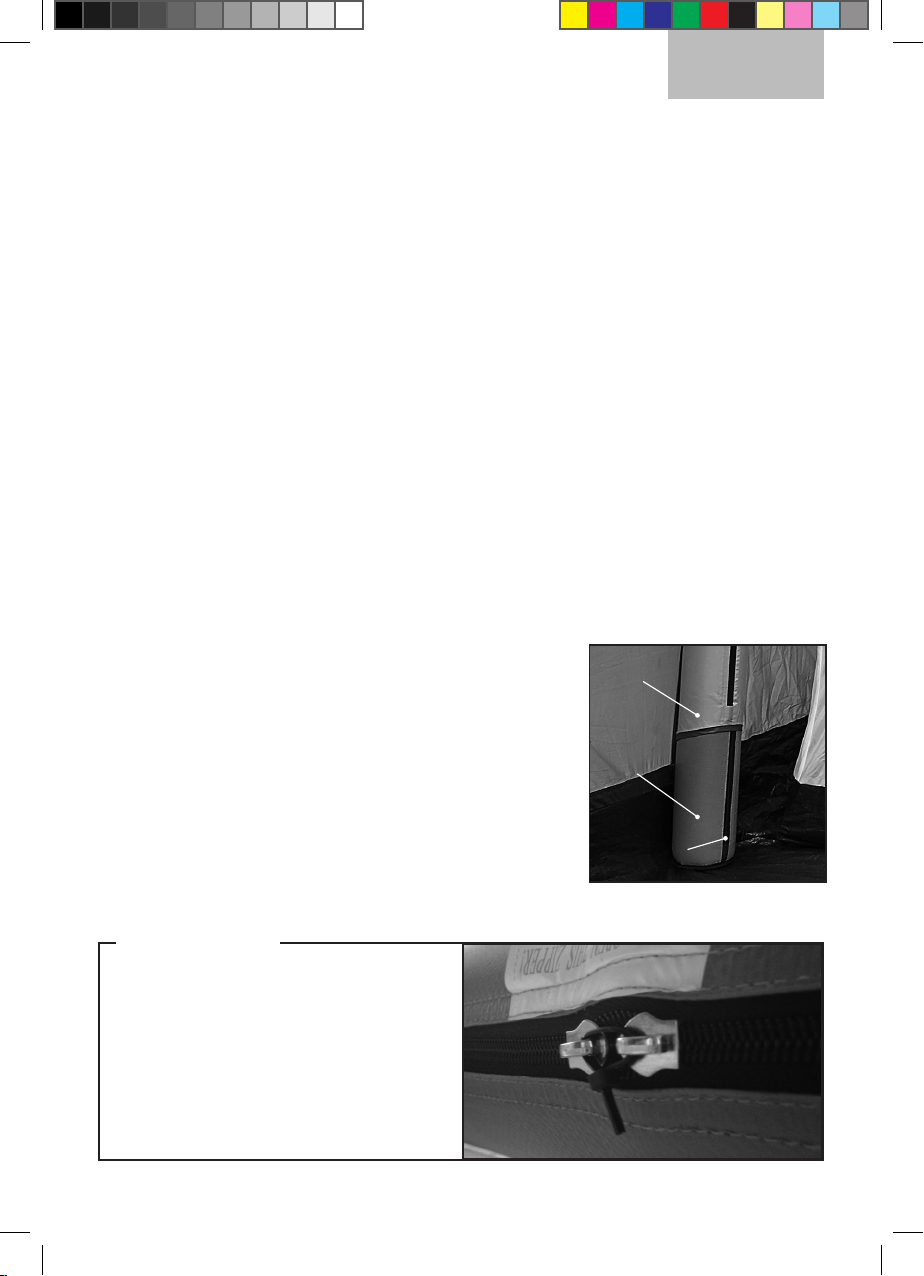

Gaine
Fourreau
Zip
Notice TRIGANO DIABLO 6.indd 3 21/09/2018 10:01

Une valve de gonage est située sur
une des extrémités de chaque arceau
à l’extérieur de la tente. Cette valve
est « anti-retour », elle permet un gon-
age aisé.
Chaque tente est livrée avec une
pompe de gonage à main double-
action.
Elle permet donc le gonage et le dé-
gonage.
À NOTER : l’utilisation de la pompe
pour le dégonage n’est pas néces-
saire pour ce modèle.
ENTRÉE D’AIR
BOUCHON POUR
LE DÉGONFLAGE
BOUCHON
POMPE ET GONFLAGE
FRANÇAIS
- 4 -
- 5 -
Notice TRIGANO DIABLO 6.indd 4 21/09/2018 10:02

«INFLATE»
RÉDUCTEUR
DE PRESSION
JAUGE DE PRESSION D’AIR
A
BC
C
POUR GONFLER
• Côté pompe (g. 1) : connecter les éléments sur
«INFLATE» dans le même ordre que sur la photo.
• Côté valve (g. 2) : dévisser le bouchon de valve
[A], adapter l’embout au bout du tuyau de gon-
age [B] et le connecter à la valve.
Vous pouvez maintenant commencer le gonage
de chaque arceau en effectuant des mouvements
de pompage réguliers.
Une jauge d’air vous permet de mesurer la pression
de gonage. Le réducteur de pression, lui évite tout
risque de surgonage. Arrivé à la pression maximum
supporté par le boudin, le réducteur de pression
bloque l’entrée d’air dans le boudin, l’excès d’air res-
sort donc par le haut du réducteur. Une fois l’arceau
goné à la bonne pression, retirer l’embout [B] et re-
visser le bouchon de valve [A]. Procédez de même
pour tous les arceaux.
POUR DÉGONFLER
• Dévisser simplement le bouchon pour
dégonage (C).
Goner chaque arceau
à 0.344 BARS / 5 PSI.
NE PAS GONFLER
AU DESSUS DE CES VALEURS
AU RISQUE D’ÉCLATER
L’ARCEAU.
1
2
3
FRANÇAIS
- 4 -
- 5 -
Notice TRIGANO DIABLO 6.indd 5 21/09/2018 10:02

MONTAGE DE LA TENTE

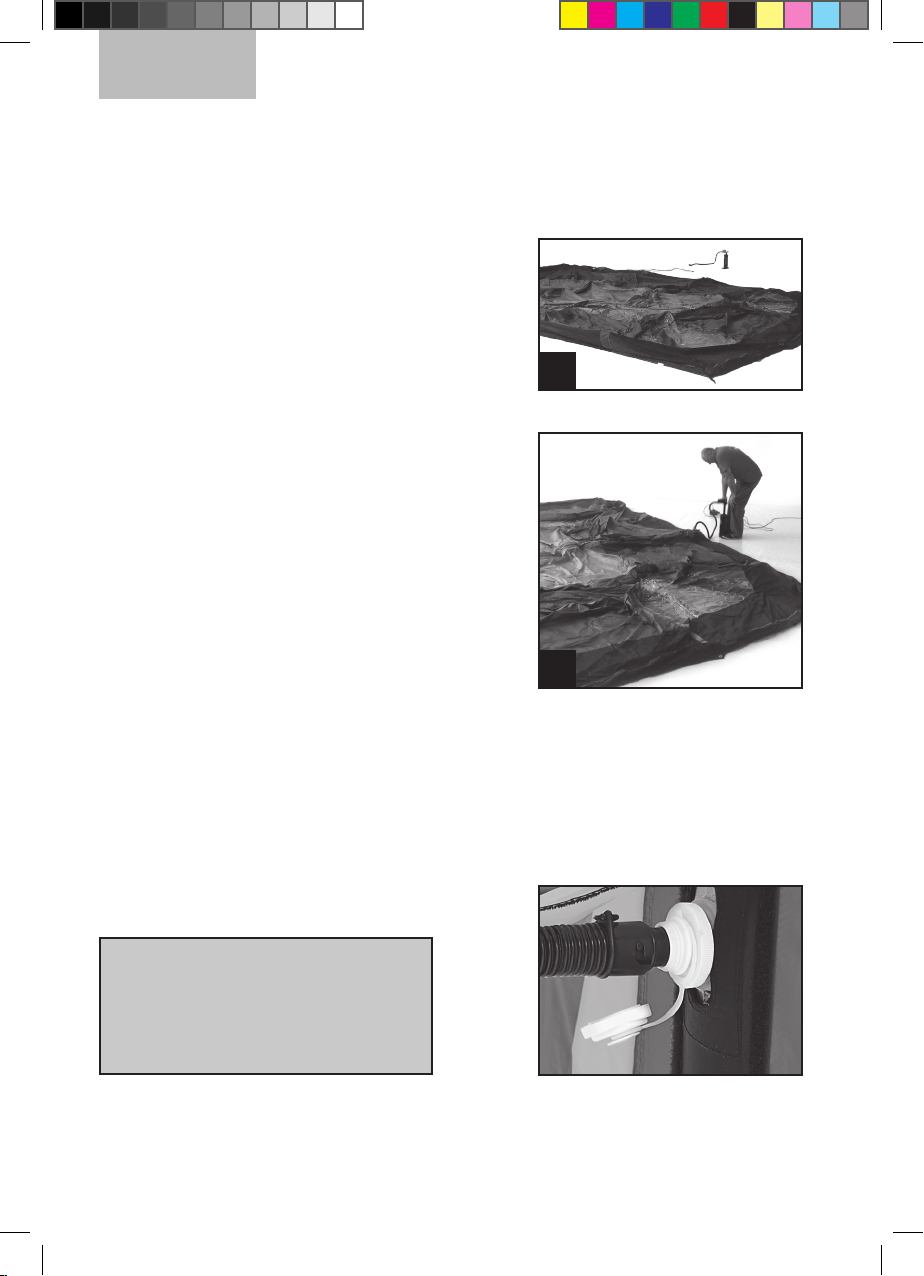

1 - Une fois votre tente correctement position-
née, piqueter la tente au sol à l’aide des pi-
quets fournis. A cette étape, prenez soin de
laisser les portes ouvertes. (g. A)
2 - Munissez-vous de la pompe, et commencez
par goner les 2 arceaux du milieu. (g. B)
ATTENTION : Lors du gonage, il est néces-
saire d’aider manuellement l’arceau à prendre
sa forme arrondie (en tirant une celle d’hauba-
nage vers vous).
3 - Gonez l’arceau situé à l’arrière de la tente.
A
B
FRANÇAIS
- 6 -
- 7 -
RAPPEL : GONFLER CHAQUE
ARCEAU À 0.344 BARS / 5 PSI.
NE PAS GONFLER AU DESSUS
DE CES VALEURS AU RISQUE
D’ÉCLATER L’ARCEAU.
Notice TRIGANO DIABLO 6.indd 6 21/09/2018 10:02

4 - Terminez en gonant l’arceau situé à l’avant de la tente.
5 - Accrochez la tente intérieure et installez l’arceau de casquette au dessus
le l’entrée latérale.
6 - Haubanez la tente, en piquetant au sol l’intégralité des celles d’haubanage. (Cette
étape est impérative).
UN MAUVAIS PIQUETAGE AINSI QU’UN HAUBANAGE INSUFFISANT PEUVENT
ÊTRE LA CAUSE D’ENTRÉES D’EAU. PENSEZ-DONC À VÉRIFIER VOS TENSIONS
RÉGULIÈREMENT.
Votre tente est maintenant prête à l’utilisation.
FRANÇAIS
- 6 -
- 7 -
Notice TRIGANO DIABLO 6.indd 7 21/09/2018 10:02

PRÉCAUTIONS CONTRE LE FEU
Pour faire du camping en toute sécurité, il faut
suivre ces règles pleines de bon sens :
• Ne pas placer d’appareils de chauffage ou
de cuisson et ne pas suspendre d’appareils
d’éclairage à proximité des murs, du toit ou des
rideaux.
• Bien respecter les consignes de sécurité de
ces appareils.
• Ne jamais permettre aux enfants de jouer aux
alentours des appareils branchés.
• Dégager les entrées.
• Se renseigner sur les dispositions et mesures
prévues sur le terrain en cas d’incendie.
CONSEILS D’ENTRETIEN
• Stockez votre tente dans un endroit sec, éloi-
gné de toute source de chaleur.
• Votre tente peut être repliée humide, mais il doit
être déplié et séché dans les 24 heures.
• Si nécessaire, nettoyez la toile avec un savon
doux et une brosse douce. Ne jamais laver en
machine. Ne jamais utiliser de détergents ou
produits chimiques.
REPARATION
En cas de crevaison ou d’éclatement d’un ar-
ceau, il n’est pas possible de réparer à l’aide
d’une rustine ou d’un patch. Il faudra donc rem-
placer l’intégralité de l’arceau (membrane +
gaine). Nous proposons à la vente des arceaux
de remplacement dans toutes les tailles.Rap-
prochez-vous de votre revendeur pour passer
commande.
VIEILLISSEMENT AU SOLEIL
Cette tente est en polyester. Par nature le
polyester a une bonne résistance aux UV et
aux différents climats. Néanmoins, une expo-
sition très prolongée, voire permanente, aux
UV (exemple : un été complet en plein soleil)
peut entraîner une détérioration prématurée
des parties de la tente les plus exposées. Dans
la mesure du possible, privilégiez le montage
de votre tente dans un endroit ombragé. Cette
détérioration ne sera donc pas prise en compte
dans la garantie.
CONDENSATION
La condensation est un phénomène naturel.
L’humidité de l’air ambiant se condense et se
dépose sur l’intérieur de la paroi de la tente, dès
que le tissu de la paroi est plus froid que l’in-
térieur de la tente. Certains facteurs favorisent
l’apparition de la condensation :
• lorsque l’air chaud, emmagasiné durant la
journée dans la tente y persiste le soir, alors
que la température extérieure a baissé. la so-
lution : ventiler la tente.
• lorsqu’il a plu toute la journée, et que l’air et
la terre sont saturés d’humidité
• l’humidité qui provient de notre respiration
• la chaleur qui provient de notre corps
En aucun cas, la condensation n’est signe
que la tente perd de son imperméabilité. Les
phénomènes de condensation ne rentrent
pas dans la garantie.
PRESSION DE L’AIR
Par nature les arceaux gonables ont une
porosité à l’air quasi nulle. Votre tente pourra
donc rester un certain temps sans avoir be-
soin d’être regoné.
Mais il est important de noter que les change-
ments de conditions climatiques (variations
de températures...) entraînent des pertes ou
des gains de pression.
Ce phénomène est normal et ne sera donc
pas considéré comme une fuite d’air.
GARANTIE
• Votre tente est garantie 2 ans, à compter de
sa date d’achat, contre tout vice de fabrication.
• La garantie ne concerne pas les dommages
résultant d’un mauvais montage, d’une mau-
vaise utilisation, d’un mauvais stockage ou de
conditions climatiques anormales (tempêtes,
inondations, etc).
• Aucune crevaison ni éclatement d’arceau ne
seront pris en garantie.
• Cette tente est conçue pour des courts sé-
jours, et n’est pas adaptée à des utilisations
trop longues (supérieures à 1 mois). Elle ne
résistera donc pas aux conditions climatiques
trop extrêmes (gel, tempêtes, expostion trop
forte aux UV…).
• S’adresser à votre revendeur pour toute
demande de recours en garantie, muni de
la facture d’achat. Celui-ci nous fera suivre
votre demande sur document ofciel. Après
expertise, si votre demande est justiée,
nous procèderons gratuitement à la répara-
tion ou à l’échange de la pièce défectueuse.
En cas de refus de garantie, nous adresse-
rons un devis à votre revendeur, et après
votre acceptation, nous procéderons à la
réparation.
En cas de refus de votre part, nous vous re-
tournerons votre tente dans son état. Aucun
produit ne sera remplacé par le revendeur
sans accord de notre part.
FRANÇAIS
- 8 -
READ INSTRUCTIONS
AND WARNINGS CAREFULLY BEFORE USE
ERECTION INSTRUCTIONS
Tent DIABLO 6
Notice TRIGANO DIABLO 6.indd 8 21/09/2018 10:02

- 8 -
READ INSTRUCTIONS
AND WARNINGS CAREFULLY BEFORE USE
ERECTION INSTRUCTIONS
model Tent DIABLO 6 open
Tent DIABLO 6
Notice TRIGANO DIABLO 6.indd 9 21/09/2018 10:02

SUMMARY
RECOMMENDATIONS .................................................................................................. 11
BEFORE ASSEMBLY ..................................................................................................... 11
ABOUT THE INFLATABLE FRAME ............................................................................... 11
PUMP and INFLATION ........................................................................................... 12 - 13
ERECTING THE TENT ........................................................................................... 14 - 15
FIRE PRECAUTIONS ................................................................................................... 16
MAINTENANCE INSTRUCTIONS ................................................................................ 16
REPAIR .......................................................................................................................... 16
U.V. AGING ................................................................................................................... 16
CONDENSATION .......................................................................................................... 16
AIR PRESSURE ............................................................................................................ 16
WARRANTY .................................................................................................................. 16
Package content
Before use, always check that the following items are present:
• 1 tent
• 1 set of pegs
• 1 hand pump with pressure gauge
• 1 berglass pole for the side door cap
As our products are also yours, your feedback is a great help for us in the continuous
improvement of the quality and design of our products. Please send your feedback,
comments and suggestions to:
TRIGANO MDC - ZA La Croix des Marais - 26600 La Roche de Glun - France
ENGLISH
- 10 -
- 11 -
Notice TRIGANO DIABLO 6.indd 10 21/09/2018 10:02

RECOMMENDATIONS
• Assemble the tent at home before setting off on your trip in order to familiarise yourself with its
assembly and ensure you have not forgotten anything.
• Choose preferably a smooth, level plot and remove all stones, twigs, etc…
• Avoid placing the entrance towards the wind.
• Condensation (natural phenomenon) is caused by the humidity given off by the occupants,
the air and ground. Droplets therefore form on the inside surface of the tent and may give the
impression that the tent is leaking, but this is not the case!
• In order to limit this condensation, simply air the tent as much as possible using the double
doors with mosquito netting.
BEFORE ASSEMBLY
• Remove all items from the bag and place them on the ground.
ABOUT THE INFLATABLE FRAME
• The frame of the DIABLO 6 tent is composed of 3 inatable beams.
• These inatable beams are placed in the zipped covers. They are therefore easy to replace.
• The beams are made of polyurethane (TPU), a material
which resists wear and its porosity to air is almost zero.
• To provide efcient protection against bursting, each TPU
beam is covered with a high-resistance protection made of
polyethylene. This cover is closed with a zipper.
THE 2 PULLS OF THE ZIPPER
ARE ATTACHED TOGETHER
WITH A PLASTIC LINK. THIS
LINK MUST NEVER BE REMO-
VED AS THIS WILL RESULT IN
THE TUBE BURSTING DURING
INFLATION.
ATTENTION
ENGLISH
- 10 -
- 11 -
Cover
Sleeve
Zip
Notice TRIGANO DIABLO 6.indd 11 21/09/2018 10:02

An ination valve is located at the end
of each beam at the outside of the tent.
This is a “non-return” valve for easy
ination.
Each tent is supplied with a double-ac-
tion hand pump.
It may therefore be used for ination as
well as deation.
NOTE: Use of the pump for deation is
not necessary with this model.
PUMP and INFLATION
ENGLISH
- 12 -
- 13 -
AIR INLET
DEFLATION PLUG
CAP
Notice TRIGANO DIABLO 6.indd 12 21/09/2018 10:02

FOR INFLATION
• On the pump (1): connecting components on
«INFLATE» in the same order as in the picture
• On the valve (2) : Remove the valve cap (A), t the
appropriate valve to the end of the ination tube
(B) and connect it to the valve.
You may now begin inating the beam with smooth
and regular pump strokes.
The pressure reducing valve, avoids any risk of
over-ination. When the maximum pressure sup-
ported by the is reached, the pressure reducing
valve blocks the entry of air into the beam, so the
excess air goes out through the top of the pressure
reducing valve.
Once the beam is inated to the correct pressure,
remove the tube (B) end and ret the valve cap (A).
TO DEFLATE
• Simply unscrew the deflation plug (refer to the picture
above) (C).
Inate each beam to:
0.344 BARS / 5 PSI.
DO NOT INFLATE ABOVE
THESE VALUES AS THIS
MAY RESULT IN THE BEAMS
BURSTING.
ENGLISH
- 12 -
- 13 -
A
BC
C
2
3
«INFLATE»
1
PRESSURE GAUGE
PRESSURE
REDUCING
VALVE
Notice TRIGANO DIABLO 6.indd 13 21/09/2018 10:02

ENGLISH
- 14 -
- 15 -
ERECTING THE TENT
1 - Once your tent is correctly positionned, peg
the tent on the ground with the pegs. Be
careful to keep the doors opened. (g. A)
2 - Take the pump, and start by inating the 2
middle hoops. (g. B)
ATTENTION : During the ination process the
beam will need to be manually held to ensure it
takes its rounded form. To do this, pull the guy
ropes located on the sleeve.
3 - Inate the rear beam.
A
B
ATTENTION : INFLATE EACH
BEAM TO: 0.344 BARS / 5 PSI.
DO NOT INFLATE ABOVE THESE
VALUES AS THIS MAY RESULT IN
THE BEAMS BURSTING.
Notice TRIGANO DIABLO 6.indd 14 21/09/2018 10:02

ENGLISH
- 14 -
- 15 -
4 - Finish by inating the beam on the front.
5 - Install the innertent and set-up the side door canopy pole.
6 - Peg all guy ropes to the ground using the pegs provided.
INCORRECT PEGGING AND INSUFFICIENT GUYING MAY RESULT IN
WATER PENETRATION. CHECK THE TENT TENSION REGULARLY.
Your tent is now ready for use.
Notice TRIGANO DIABLO 6.indd 15 21/09/2018 10:02

FIRE PRECAUTIONS
To guarantee safe camping, the following
common-sense rules must be followed:
• Do not place heating or cooking appliances
and do not suspend lighting elements close to
the walls, roof or curtains.
• Follow the safety instructions provided with
these appliances.
• Never allow children to play close to these
appliances when connected.
• Keep the access ways clear.
• Check the regulations and instructions appli-
cable and available on site in case of re.
MAINTENANCE INSTRUCTIONS
• Store the tent in a dry place at a safe distance
from any heat source.
• The tent can be packed humid, but it must
be unpacked again and dried within 24 hours.
• If necessary, clean the canvas using a mild
soap and soft brush. Never clean it in a was-
hing machine. Never apply detergents or che-
mical products.
REPAIR
In case of a pole puncture or bursting, it is not
possible to repair it with a rubber puncture
patch.The arch will need to be replaced com-
pletely and we supply spare beam in all sizes
for this purpose. Contact your local dealer to
place an order.
U.V AGING
This tent is made of polyester which offers a
natural high resistance to UV rays and various
climatic conditions. Nevertheless, excessive,
or continuous exposition to UV rays (for exa-
mple: a whole summer in direct sunlight) may
lead to premature wear of the most exposed
parts of the tent. Whenever possible, install
your tent in a shaded location.
CONDENSATION
Condensation is a natural phenomenon. Hu-
midity in the air forms condensation on the in-
side of the tent as soon as the canvas is colder
than the interior temperature of the tent.
Certain factors encourage condensation:
• When the hot air which has built up inside the
tent throughout the day remains present when
the outside temperature drops > solution: Air
the tent.
• When it has rained all day and the air and
earth are saturated with humidity.
• The humidity present in the occupants’
breath.
• The occupants’ body heat.
Under no circumstances does the presence of
condensation mean that the canvas has lost
its waterproof properties.
AIR PRESSURE
The nature of the inatable arch material
means the level of porosity is almost zero.
Your tent therefore remains self-supporting
for a certain time without the need to be re-in-
ated.
However, it is important to note that changes
in climatic conditions (temperature varia-
tions...) could result in a pressure increase or
drop.
This normal phenomenon is therefore not to
be mistaken for an air leak.
WARRANTY
• Your tent comes with a 2-years warranty from
the date of purchase for any product defects.
• The warranty does not cover damage due to
incorrect assembly, inappropriate use, incor-
rect storage, condensation or abnormal clima-
tic conditions (storms, oods, etc).
• The warranty under no circumstances covers
puncturing or busting of beams.
• This tent is designed for short stays and is not
suitable for prolonged use (longer than 1 mon-
th). It is therefore not designed to resist harsh
climatic conditions (frost, storms, excessive
exposure to UV rays…etc.)
• Contact your retailer for any warranty claims
and don’t forget to take your receipt. The retai-
ler will then process your claim on an ofcial
document. After appraisal, if your claim proves
to be founded, we will either repair the tent free
of charge or replace the defective part.
In case of a warranty claim refusal, we will
transmit a quote to your retailer and we will
carry out the repairs necessary after your ac-
ceptance of this quote. If you refuse this quote,
the tent will be returned to you in the same
condition as we received it. Products can not
be replaced by the retailer without our prior ap-
proval.
ENGLISH
- 16 -
Notice TRIGANO DIABLO 6.indd 16 21/09/2018 10:02
