Tripp Lite U336-000-GB-CA User manual

1
USB-C and USB-A to RJ45 Gigabit
Ethernet Network Adapter,
10/100/1000 Mbps, Black
Model: U336-000-GB-CA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved. USB Type-C®and
USB-C®are registered trademarks of USB Implementers Forum.
Quick Start Guide
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 8 • Français 15 • Русский 22 • Deutsch 29

2
• Connects the USB port on your computer, laptop or tablet to a
wired Ethernet network
• Ensures full 10/100/1000 Mbps (1 Gbps) network speeds
• Compliant with IEEE 802.3, 802.3u, 802.3ab and 802.3az
standards
• Supports:
o Wake-on-LAN
o Full duplex with IEEE 802.3X flow control
o Half duplex with back-pressure flow control
o IPv4 and IPv6 pack Checksum Offload Engine (COE)
o Suspend model and remote wake-up via link change, Magic
Packet, Microsoft Wakeup Frame and external wake-up pin
• Compatible with Windows®and macOS®operating systems
• Plug-and-play operation with no external power needed for
easy connection
• Fits easily into pocket, backpack, briefcase or laptop bag
Product Features

3
• Computer, laptop or other compatible device with USB ports
(USB 3.0 required to achieve USB 3.0 speeds)
• Windows or macOS operating system
• N201-Series Cat6 Gigabit Snagless Molded UTP Ethernet Cables
• U336-000-GB-CA
• USB-A to USB-C Plug Adapter
• Quick Start Guide
System Requirements
Optional Accessories
Package Contents

4

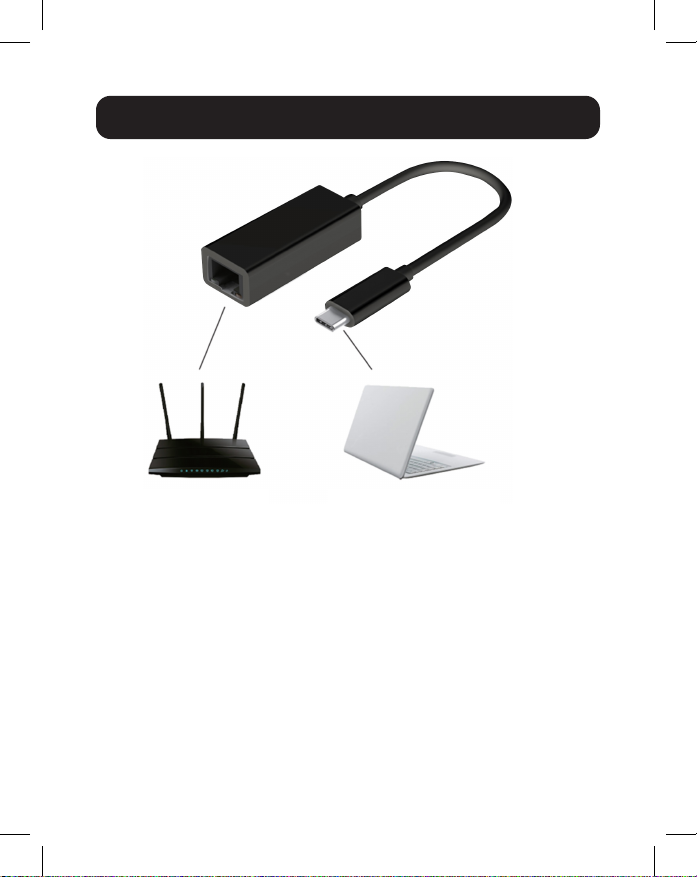

1. Connect the built-in USB-A cable to the USB-A port on
your computer or laptop.
2. If your computer has a USB-C port, connect the included
USB-C plug adapter to the USB-A cable, and connect the
cable to the USB-C port.
3. Connect the RJ45 port to an Ethernet network with a
user-supplied UTP cable.
4. A white LED will indicate when the U336-000-GB-CA
is connected to your computer. An orange LED will
indicate when an Ethernet network connection is made.
Installation
Ethernet Router Computer with USB-C Port

5
Specifications
Input/Output Connectors
Input USB-A (Male)
USB-C Adapter (Male)
Output RJ45 (Female)
Physical
Dimensions (H x W x D) 7.7 x 0.9 x 0.6 in. /
19.6 x 2.2 x 1.5 cm
Weight 0.5 oz. / 14.6 g
Specifications
USB 5 Gbps (USB 3.2 Gen 1)
RJ45 10/100/1000 Mbps (1 Gbps)
LEDs White: Power
Orange: Network Activity
Networking
IEEE Standards Supported 802.3, 802.3ab, 802.3az, 802.3u
Environmental
Operating Temperature Range 32° to 113°F / 0° to 45°C
Storage Temperature Range 14° to 158°F / -10° to 70°C
Operating Humidity Range 10 to 85% RH, Non-Condensing
Storage Humidity Range 5 to 90% RH, Non-Condensing
Compatibility
Operating Systems Windows and macOS
Accessories
User Manual English Version
Warranty
Limited Warranty 3 Years

6
Warranty and Product Registration
3-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable
instructions, to be free from original defects in material and workmanship
for a period of three (3) years from the date of initial purchase. If the
product should prove defective in material or workmanship within that
period, Seller will repair or replace the product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE
RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER
MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY
EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED
BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL
WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN
DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND
THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND
CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on
how long an implied warranty lasts, and some states do not allow the
exclusion or limitation of incidental or consequential damages, so the
above limitations or exclusions may not apply to you. This warranty gives
you specific legal rights, and you may have other rights which vary from
jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior
to use whether this device is suitable, adequate or safe for the use
intended. Since individual applications are subject to great variation, the
manufacturer makes no representation or warranty as to the suitability or
fitness of these devices for any specific application.
Product Registration
Visit tripplite.com/warranty today to register your new Tripp Lite product.
You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
*No purchase necessary. Void where prohibited. Some restrictions apply. See
website for details.

7
Warranty and Product Registration
WEEE Compliance Information for Tripp Lite Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE)
Directive and implementing regulations, when customers buy
new electrical and electronic equipment from Tripp Lite, they are
entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like
basis (this varies depending on the country)
• Send the new equipment back for recycling when this ultimately
becomes waste
Use of this equipment in life support applications where failure of this
equipment can reasonably be expected to cause the failure of the life
support equipment or to significantly affect its safety
or effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are
subject to change without notice. Photos and illustrations may differ
slightly from actual products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-04-178 • 93-3EBD_RevA

8
Adaptador de Red USB-C y
USB-A a RJ45 Gigabit Ethernet,
10/100/1000 Mbps, Negro
Modelo: U336-000-GB-CA
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados. USB Type-C®y
USB-C®son marcas comerciales registradas del USB Implementers Forum
Guía de Inicio Rápido
English 1 • Français 15 • Русский 22 • Deutsch 29

9
• Conecta el puerto USB en su computadora, laptop o tableta a
una red Ethernet cableada
• Garantiza velocidades de red 10Mbps / 100Mbps / 1000Mbps
(1 Gbps)
• Compatible con los estándares IEEE 802.3, 802.3u, 802.3ab
y 802.3az
• Soporta:
o Wake-on-LAN
o 100% dúplex con control de flujo IEEE 802.3X
o 50% dúplex con control de flujo de contrapresión
o Checksum Offload Engine (COE) de módulo IPv4 e IPv6
o Modo de suspensión y activado remoto mediante cambio
de enlace, Magic Packet, Microsoft Wakeup Frame y pin de
activado externo
• Compatible con sistemas operativos Windows®y MacOS®
• Operación de Conectar y Usar sin necesidad de alimentación
externa para una conexión fácil
• Cabe fácilmente en el bolsillo, mochila, portafolios o maletín
para laptop.
Características del Producto

10
• Computadora, laptop u otro dispositivo compatible con puertos
USB (se requiere USB 3.0 para alcanzar velocidades USB 3.0)
• Sistema operativo Windows o macOS
• Cables Ethernet UTP Moldeados Snagless Cat6 Gigabit Serie N201
• U336-000-GB-CA
• Adaptador de Enchufe USB-A a USB-C
• Guía de Inicio Rápido
Requisitos del Sistema
Accesorios Opcionales
Contenido del Empaque

11
1. Conecte el cable USB-A incorporado al puerto USB-A en
su computadora o laptop.
2. Si su computadora tiene un puerto USB-C, conecte el
adaptador de clavija USB-C incluido al cable USB-A y
conecte el cable al puerto USB-C.
3. Conecte el puerto RJ45 a una red Ethernet con un
cable UTP suministrado por el usuario.
4. Un LED blanco indicará cuando el U336-000-GB-CA
esté conectado a su computadora. Un LED color naranja
indicará cuando se realice una conexión de red Ethernet.
Instalación
Ruteador Ethernet Computadora con Puerto USB-C

12
Especificaciones
Conectores de Entrada/Salida
Entrada USB-A (Macho)
Adaptador USB-C (Macho)
Salida RJ45 (Hembra)
Físicas
Medidas (Al x An x Pr) 19.6 x 2.2 x 1.5 cm
[7.7" x 0.9" x 0.6"]
Peso 14.6 g [0.5 oz]
Especificaciones
USB 5 Gbps (USB 3.2 Gen 1)
RJ45 10Mbps / 100Mbps / 1000Mbps
(1 Gbps)
LEDs Blanco: Encendido
Naranja: Actividad de Red
Sistema de Red
Permite Estándares IEEE 802.3, 802.3ab, 802.3az, 802.3u
Ambiental
Rango de Temperatura de Operación 0 °C a 45 °C [32 °F a 113 °F]
Rango de Temperatura de
Almacenamiento
-10 ºC a 70 °C [14 ºF a 158 °F]
Rango de Humedad de Operación HR de 10% a 85%, Sin
Condensación
Rango de Humedad de
Almacenamiento
De 5 a 95% de HR, Sin
Condensación
Compatibilidad
Sistemas Operativos Windows y macOS
Accesorios
Manual del Usuario Versión en Inglés
Garantía
Garantía Limitada 3 Años

13
Garantía
Garantía Limitada de 3 años
El vendedor garantiza este producto, Si se usa de acuerdo con todas
las instrucciones aplicables, de que está libre de defectos en material
y mano de obra por un período de tres (3) años a partir de la fecha de
compra inicial. Si el producto resulta defectuoso en cuanto a materiales o
mano de obra dentro de ese período, el vendedor reparará o reemplazará
el producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS
QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO
O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS
DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA
EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS
IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN
O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO
DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE
EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.
(Algunos estados no permiten limitaciones en cuanto a la duración de
una garantía y algunos estados no permiten la exclusión o limitación
de daños incidentales o indirectos, de modo que es posible que las
limitaciones anteriores no se apliquen a usted. Esta garantía le otorga
derechos legales específicos y es posible que usted goce de otros
derechos que pueden variar de una jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al
determinar si este dispositivo es adecuado o seguro para el uso previsto.
Ya que las aplicaciones individuales están sujetas a gran variación, el
fabricante no garantiza la adecuación de estos dispositivos para alguna
aplicación específica.

14
Garantía
Información de Cumplimiento con WEEE para Clientes y
Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y
Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un
equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes
están obligados a:
• Enviar el equipo viejo para fines de reciclaje bajo la modalidad
de uno por uno, semejante por semejante (esto varía de un
país a otro)
• Regresar el equipo nuevo para fines de reciclaje una vez que
finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte vital
en donde la falla de este equipo pueda razonablemente causar la falla
del equipo de soporte vital
o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones
están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones
pueden diferir ligeramente de los productos reales.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
21-04-178 • 93-3EBD_RevA

15
Adaptateur réseau Gigabit
Ethernet USB-C et USB-A à RJ45,
10/100/1 000 Mbps, noir
Modèle : U336-000-GB-CA
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. USB Type-C
®
et
USB-C
®
sont des marques de commerce enregistrées d'USB Implementers Forum.
Guide de démarrage rapide
English 1 • Español 8 • Русский 22 • Deutsch 29

16
• Permet de raccorder le port USB d'un ordinateur, d'un
ordinateur portable ou d'une tablette à un réseau Ethernet
câblé
• Assure des vitesses maximales de 10/100/1 000 Mbps
(1 Gbps) du réseau
• Conforme aux normes IEEE 802.3, 802.3u, 802.3ab et
802.3az
• Prend en charge :
o Wake-on-LAN
o Duplex intégral avec contrôle de flux IEEE 802.3X
o Semi-duplex avec contrôle de flux contre-pression
o Moteur de déchargement de contrôle de somme (COE) des
modules IPv4 et IPv6
o Mode de mise en attente et éveil à distance via link-change,
Magic Packet, Microsoft Wakeup Frame et broche de réveil
externe
• Compatible avec les systèmes d'exploitation Windows®et
macOS®
• Prêt à l'emploi, aucune alimentation externe requise pour un
raccordement facile
• Se range facilement dans une poche, un sac à dos, une
mallette ou un sac d'ordinateur portatif
Caractéristiques du produit

17
• Ordinateur, ordinateur portatif ou autre dispositif compatible
avec les ports USB (USB 3.0 est requis pour atteindre des
vitesses USB 3.0)
• Système d'exploitation Windows ou MacOS
• Cordons Ethernet UTP moulés anticoupure Gigabit Cat6 de la
série N201
• U336-000-GB-CA
• Adaptateur de fiche USB-A à USB-C
• Guide de démarrage rapide
Configuration requise
Accessoires en option
Contenu de l'emballage

18
1. Permet de raccorder le câble USB-A intégré au port USB-A d'un
ordinateur ou d'un ordinateur portable.
2. Si l'ordinateur est doté d'un port USB-C, raccorder l'adaptateur
de fiche USB-C inclus au câble USB-A, puis raccorder le câble
au port USB-C.
3. Connecter le port RJ45 à un réseau Ethernet avec un câble
UTP fourni par l'utilisateur.
4. Un voyant à DEL blanc indiquera que le U336-000-GB-CA
est connecté à l'ordinateur. Un voyant à DEL orange
indiquera lorsqu'une connexion au réseau Ethernet est établie.
Installation
Routeur Ethernet Ordinateur avec port USB-C

19
Caractéristiques techniques
Connecteurs d'entrée/de sortie
Entrée USB-A (mâle)
Adaptateur USB-C (mâle)
Sortie RJ45 (femelle)
Physique
Dimensions (H x l x P) 19,6 x 2,2 x 1,5 cm/
7,7 x 0,9 x 0,6 po
Poids 14,6 g/0,5 oz
Caractéristiques techniques
USB 5 Gbps (USB 3.2 Gen 1)
RJ45 10/100/1 000 Mbps (1 Gbps)
Voyants à DEL Blanc : sous tension
Orange : activité du réseau
Réseautage
Normes IEEE prises en charge 802.3, 802.3ab, 802.3az, 802.3u
Environnement
Plage de températures de
fonctionnement
0 à 45 °C (32 à 113 °F)
Plage de températures
d'entreposage
-10 à 70 °C/14 à 158 °F
Plage d'humidité de
fonctionnement
10 à 85 % HR, sans condensation
Plage d'humidité d'entreposage 10 à 90 % HR, sans condensation
Compatibilité
Systèmes d'exploitation Windows et macOS
Accessoires
Manuel de l'utilisateur Version française
Garantie
Garantie limitée 3 ans

20
Garantie
Garantie limitée de 3 ans
Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes
les instructions applicables, est exempt de tous défauts de matériaux et
de fabrication pour une période de trois (3) ans à partir de la date d'achat
initiale. Si le produit s'avère défectueux en raison d'un vice de matériau
ou de fabrication au cours de cette période, le vendeur s'engage à
réparer ou remplacer le produit, à son entière discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX
DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS
OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE
EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE
PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT
PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS
TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION,
SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE
GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET
INDIRECTS. (Certains États ne permettent pas de limitations sur la durée
d'une garantie implicite, et certains États ne permettent pas l'exclusion
ou la limitation des dommages fortuits ou consécutifs, de sorte que les
limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à
vous. Cette garantie vous accorde des droits légaux spécifiques, et vous
pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer
avant l'utilisation si cet appareil est approprié, adéquat et sûr pour
l'usage prévu. Puisque les utilisations individuelles sont sujettes à des
variations importantes, le fabricant ne fait aucune déclaration ou garantie
quant à l'aptitude ou l'adaptation de ces dispositifs pour une application
spécifique.
