turbionaire LISA 60 WALL BLACK User manual

Instruction manual EN RO DE ES FR IT
lisa 60 WALL BLACK
KITCHEN COOKER HOOD
HOTA DE BUCATARIE
KÜCHE DUNSTABZUGSHAUBE CAMPANA
DE COCINA
HOTTE DE CUISINE
CAPPA DA CUCINA
www.turbionaire.com

SAFETY INSTRUCTIONS
•Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
•The installation work must be carried out by a qualified electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.
• The manufacturer and the agent will not bear any responsibility for the damage caused
by inappropriate installation and usage.
• Never let children operate the cooker hood.
•The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.
• The cooker hood and its filter mesh should be cleaned regularly in order to keep it in
good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker hood
from the danger of burning.
• Prohibit putting the cooker hood by fire.
• If there is any fault with the appliance, please call the service department to
request a service engineer.
•This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance shall not be made by children
without supervision.
•If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard.
•The instructions shall state the substance of the following: there shall be
adequate ventilation of the room when the range hood is used at the same time
as appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
•Do not flambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important Hints on Installation
•The air must not be discharged into a flue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only discharge the
air back into the room).
•Regulations concerning the discharge of air have to be fulfilled.
EN
2

Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate the device in
extraction mode simultaneously with an open flue appliance when there is not
adequate airflow guaranteed.
Open fl ue combustion equipment (for example, gas, oil, wood or coal-fi red heaters, tankless
water heaters, water heaters) pulls combustion air from the room and runs it through an exhaust
pipe or chimney to the outside. In the extraction mode, indoor air is removed from the kitchen
and the adjacent rooms - without suffi cient air intake this creates a vacuum. Toxic gases from the
chimney or extraction fl ue can thereby be sucked back into the living spaces.
•Always ensure that a suffi cient supply of fresh air is guaranteed and that the air can
circulate.
•An air supply / extractor box alone does not ensure compliance with the limit value.
Safe operation is only possible when the negative pressure in the room where the appliance is
located does not exceed 4 Pa (0.04 mbar). This can be achieved when the air required for
combustion can fl ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or through other
technical measures. In any case, consult a qualifi ed chimney sweep who can assess the entire
ventilation of your house and propose appropriate measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is possible.
WARNING
Fire hazard from flying sparks. Only install equipment on a fi replace for solid fuels
(for example, wood or coal), if a closed, non-removable cover is available.
3

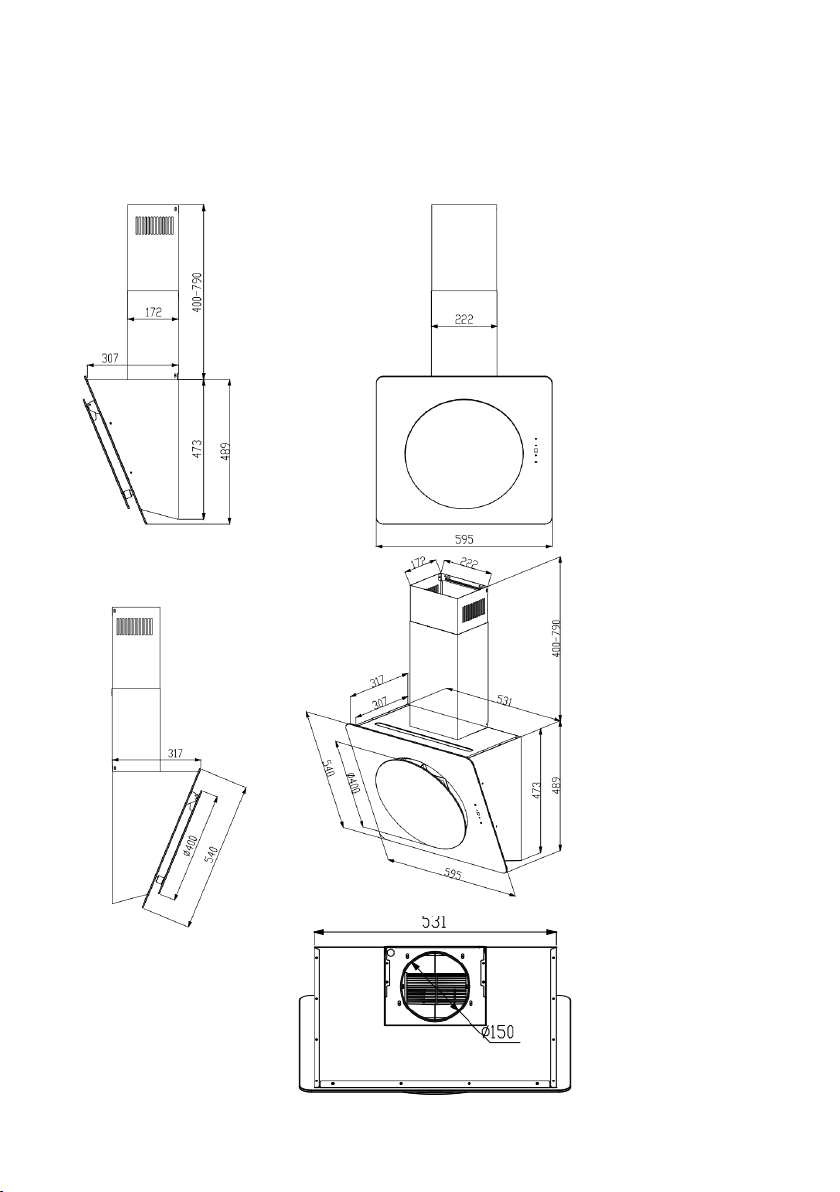

DIMENSIONS
Model No.: LISA 60 WALL BLACK - Product Code: TIS60WB
N.W.:14.5 kg G.W.:16.5 kg
4

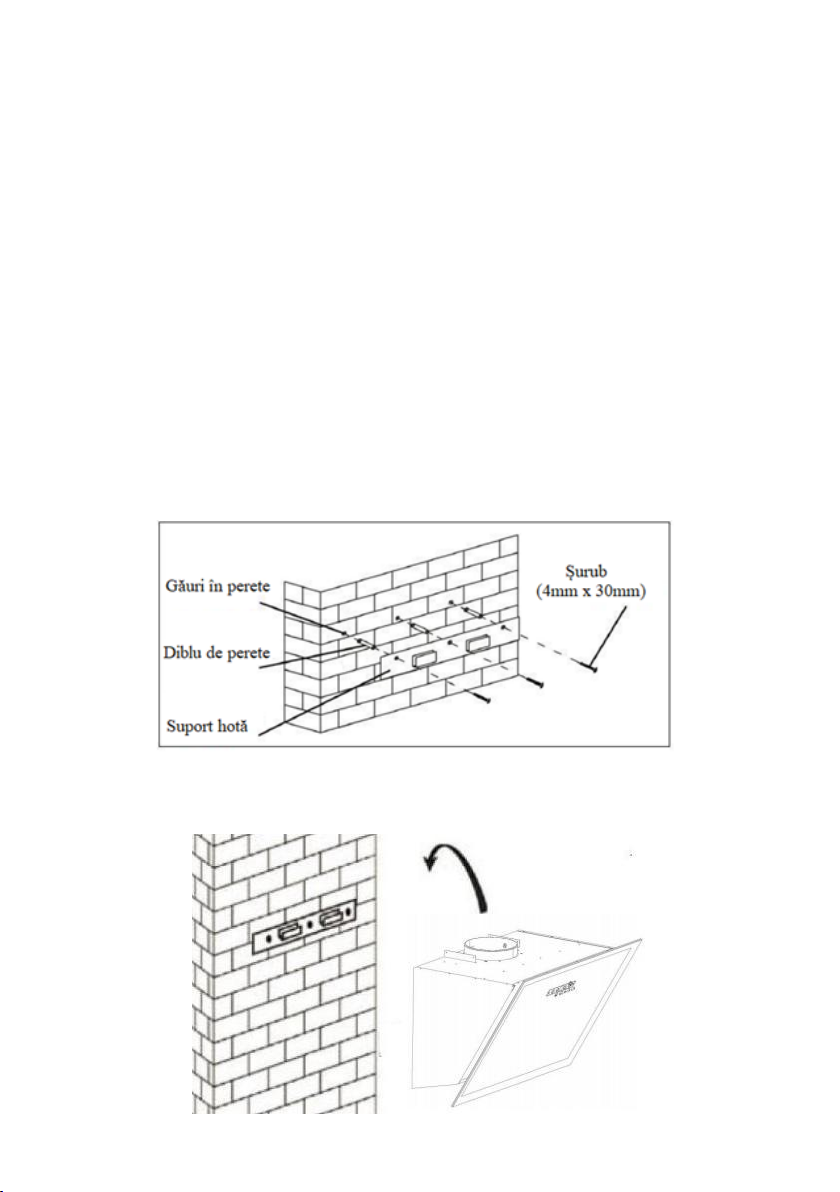

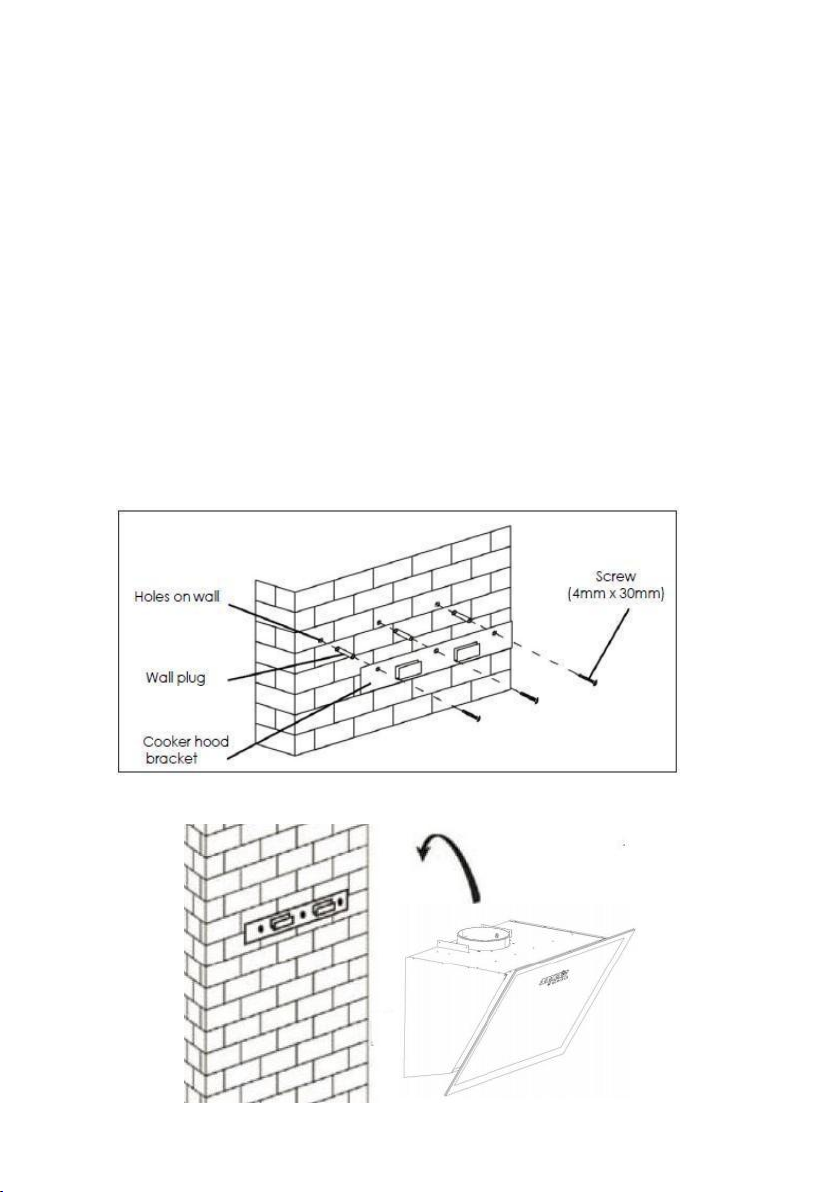

• Drill 3 holes (Φ8mm to adapt your wall plugs) to place the bracket. Screw and tighten
the bracket to the wall with the screws 3 Screws (ST4x30mm) and 3 wall plugs (not
supplied).
• Place the range hood and hook it by using the two notches on the wall bracket.
INSTALLATION
Note: When the range hood and appliance supplied with energy other than electricity are
simultaneously in operation, the negative pressure in the room must be not exceed 4 Pa (4 x
10-5 Bar).
Installation Steps
Note: Do not connect the power cable until the installation is complete! Get a second person
to help you with the installation.
65 cm
75 cm
Required minimum distance hood to
Ceramic-glass rings/hotplates
Gas cooker
Coal / oil / stove wood firing 85 cm
5

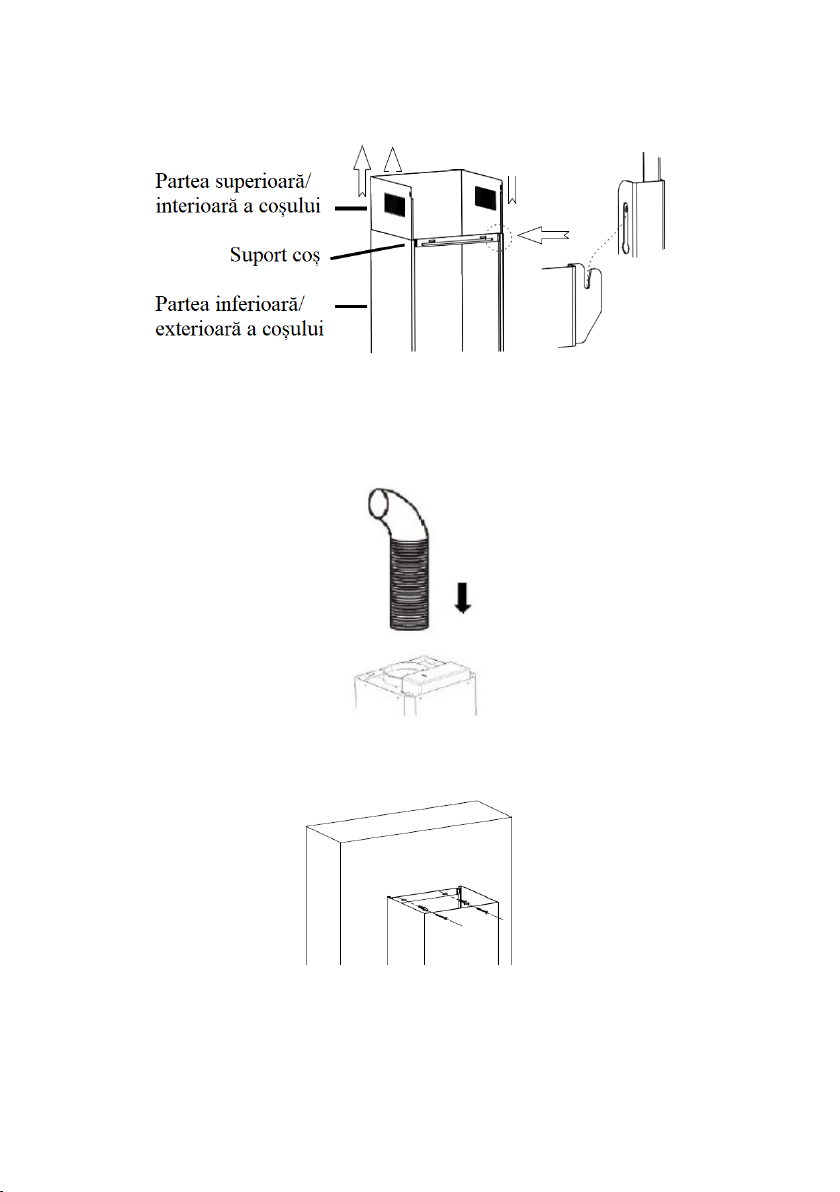

• Slide the upper shaft part into the lower one
• Attach the shaft bracket to the lower / outer shaft part
• Place the shaft on the hood body and mark the mounting holes on the wall.
• Remove the shaft and drill the holes at the marked points.
• For exhaust air operation of the hood, attach the exhaust hose to the air outlet of the
hood body.
• Re-attach the exhaust shaft onto the hood body, passing the exhaust hose through
the shaft and connecting it to the exhaust opening if needed.
• Fix the lower shaft bracket to the wall with 2 plugs and screws (4 x 30 mm).
• Pull out the upper / inner shaft part to the desired height upwards, mark the mounting
holes for the upper shaft bracket on the wall and pre-drill the marked points.
Upper / inner
sha part
Lower / outer
sha part
Sha bracket
6

• Make sure that the lower end of the outer shaft part rests on the hood body. It is not
necessary to screw the shaft to the hood body.
Installation of the carbon filter - CODE: TCF1 (not included)
Wall
plug
Shaft
bracket
4 x 8mm
screw
4 x 30mm
screw
7
Technical data
Value Unit
Lighting efficiency class A
Air flow (3'rd speed/ 2'nd speed/ 1'st speed)
Electric power input
Nominal power of the lighting system
653.2/ 559.6/ 294.1 m³/h
123 W
3W
67 dB
65 dB
48
Sound power level - boost
Sound power level - high
Sound power level - low
Energy Efficiency class
Annual Energy Consumption
A++
26.8 kWh/a
Connection diameter - minimum 120 mm
dB

FUNCTIONS
CAUTION! The lamp must not be covered by thermal insulation or other materials.
NOTICE! Only switch on the lights while the appliance is operating. Do not switch
on the lights to lighten the room.
Do not touch the illuminant within 30 minutes after using the appliance.
LISA 60 WALL BLACK
ON/OFF - Used for turning ON/OFF the fan
Speed plus key - For increasing the speed of the fan, Long Press this Icon for
Booster setting
Speed decrease key - For decreasing the speed of the fan.
Light Key
Digital display - Fan speed display: 1-for Low Speed, 2- for Medium Speed, 3- fot High
Speed
TROUBLESHOOTING
Fault Cause Solution
Light on, but fan does
not work
The fan blade is jammed. Switch of the unit and
repair by qualified
service personnel only.
The motor is damaged.
Both light and fan do
not work
light bulb burn. Replace the bulb
with correct rating.
Power cord looses. Plug in to the power
supply again.
Serious Vibration
of the unit
The fan blade is damaged. Switch of the unit and
repair by qualified
service personnel only.
The fan motor is
not fixed tightly.
The unit is not hung
pro-perly on the
bracket.
Take down the unit and
check whether the bracket
is in proper location.
Suction per-formance
not good
Too long distance
between the unit and
the cooking plane
Readjust the
distance to 65-75cm
8
Quick timer: Pres + & - simultaneously for 1 second. The digital display flashes & the
countdown starts for 5 minutes. After 5 minutes, the motor and light will turn off
automatically and the buzzer sound will keep buzzing for 5 seconds if there are no other
operations, the buzzer sound can be stopped by depressing any button during the buzzing. If
need to stop this function during the countdown, pres + & - simultaneously for 1 second
again.

Producer & Importer:
INTAX TRADING SRL. 14B Ion Creangă Str., Otopeni, Ilfov, România
Tel [phone]. Fax [phone]
[email protected]
www.intaxtrading.com
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/EU this symbol on the
product or on its packaging indicates that this product may not be treated as
household waste. Instead it should be taken to the appropriate collection
point for the recycling of electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product. For more
detailled information about recycling of this product, please contact your
local council or your household waste disposal service.
9
STAINLESS STEEL SURFACES CLEANING
To avoid damaging the stainless steel surface of your appliance
Always clean with:
Soft cloths, distilled or filtered water, as well as detergents specially made for stainless
steel.
Do not clean with:
Abrasive materials, cleaning powders, bleach and other chlorine-based products, ammonia-
containing glass cleaners, tap water especially if it tends to be hard water, oven cleaners.
Damage to stainless steel surfaces due to the use of improper cleaning substances is not
covered by the warranty.

RO
INSTRUCȚIUNI DE SIGURANȚĂ
• Vă mulțumim pentru achiziționarea acestei hote de bucatarie. Citiți cu atenție manualul de
instrucțiuni înainte de a utiliza hota și păstrați-l într-un loc sigur.
• Instalarea trebuie să fie efectuată de un electrician calificat sau de o persoană competentă.
Înainte de a utiliza hota, asigurați-vă că tensiunea electrică (V) și frecvența (Hz) indicate pe
hotă sunt exact aceleași cu tensiunea electrică (V) și frecvența (Hz) din casa dumneavoastră.
• Producătorul și agentul nu sunt responsabili pentru daunele cauzate de instalarea și utilizarea
neadecvată a hotei.
• Nu lăsați niciodată copiii să manipuleze hota.
• Hota este strict pentru uz casnic. Nu este potrivită pentru grătare, magazine fast food și în
scopuri comerciale.
• Hota și filtrul acesteia trebuie să fie curățate în mod regulat pentru a o păstra în stare bună de
funcționare.
• Înainte de a o curăța, opriți alimentarea de la sursa principală.
• Curățați hota în conformitate cu manualul de instrucțiuni și păstrați-o în afara pericolului de
ardere.
• Este interzisă depozitarea hotei lângă sursă de foc.
• În cazul în care există orice defect al echipamentului, sunați departamentul de service pentru
a solicita un inginer de service.
• Acest echipament poate fi utilizat de copiii cu vârsta de 8 ani sau peste și de persoanele cu
capacități fizice, senzoriale și mentale reduse sau fără experiență și cunoștințe, dacă acestea au
fost supravegheate sau instruite cu privire la utilizarea în siguranță a echipamentului și dacă
înțeleg pericolele pe care le implică. Copiilor le este interzis să se joace cu echipamentul.
Curățarea și întreținerea nu trebuie să fie realizate de copii fără supraveghere.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit de către
producător, agentul de service al acestuia sau de alte asemenea persoane calificate pentru a
evita o situație periculoasă.
• Instrucțiunile vor indica următoarele: va exista o ventilare adecvată a camerei atunci când
hota este folosită în paralel cu echipamente pe gaz sau alți combustibili (nu se aplică
echipamentelor care doar eliberează aerul înapoi în cameră)
• Nu flambați sub hotă. Părțile accesibile se pot încinge atunci când sunt folosite împreună cu
aparate de gătit.
Indicații importante privind instalarea
• Aerul nu trebuie să fie evacuat pe un coș care este folosit pentru eliminarea
gazelor care provin de la echipamentele cu ardere de gaz sau alți combustibili (nu se
aplică echipamentelor care doar eliberează aerul înapoi în cameră).
• Reglementările privind eliminarea aerului trebuie să fie respectate.
10

Note importante despre modul de extragere
ATENȚIE
Risc de intoxicare cu gazele evacuate aspirate înapoi. Nu utilizați niciodată
dispozitivul în modul de extracție simultan cu un echipament cu coș de tiraj
deschis dacă nu este garantat un flux de aer adecvat.
Echipamentul deschis de combustie a gazelor arse (de exemplu gaz, ulei, lemn sau încălzitoarele
pe bază de cărbune, încălzitoarele instantanee de apă, boilere) extrage aerul de combustie din
cameră și îl duce printr-o conductă de evacuare sau printr-un coș de fum în exterior. În modul de
extragere, aerul interior este îndepărtat din bucătărie și din încăperile adiacente – fără aer
suficient acest lucru creează un vacuum. Gazele toxice din coșul de fum sau din coșul de tiraj pot,
prin urmare, să fie din nou trase înapoi în spațiile de locuit.
• Asigurați-vă întotdeauna că este furnizat suficient aer proaspăt și că acesta poate circula.
• Doar o alimentare cu aer/cutie extractoare nu poate asigura conformitatea cu valoarea limită.
Operarea în siguranță este posibilă doar atunci când presiunea negativă din camera unde este
localizat echipamentul nu depășește 4 Pa (0.04 mbari). Acest lucru poate fi obținut atunci când
aerul necesar pentru combustie poate trece prin orificii care nu pot fi închise, de exemplu uși,
ferestre, împreună cu o alimentare cu aer/cutie extractoare sau prin alte mijloace tehnice. În
orice caz, consultați un coșar calificat care poate evalua întreaga ventilație a casei
dumneavoastră și care poate propune măsuri corespunzătoare pentru o ventilație adecvată.
În cazul în care hota este utilizată exclusiv în modul recirculare, este posibilă operarea fără
restricții.
ATENȚIE
Pericol de incendiu de la scântei. Instalați echipamentul pe un șemineu
pentru combustibili solizi (de exemplu lemn sau cărbune) doar dacă
este disponibil un capac închis, nedemontabil.
11

DIMENSIUNI
Model Nr.: LISA 60 WALL BLACK - Cod produs: TIS60WB
N.W.: 14.5 kg G.W.: 16.5 kg
12

• Așezați hota și agățați-o folosind cele două urechi de prindere aflate pe suportul de
perete.
65 cm
75 cm
INSTALARE
Notă: Atunci când hota și echipamentul alimentat cu energie alta decât cea electrică
funcționează simultan, presiunea negativă din încăpere nu trebuie să depășească 4 Pa (4
x 10-5 Bari).
Distanță minimă necesară a hotei față de:
Inelele de sticlă ceramică/plite
Aragaz pe gaz
Foc plită cu lemne/cărbune/ulei
PAȘII DE INSTALARE
85 cm
Notă: Nu conectați cablul de alimentare până la finalizarea instalării! Solicitați o a
doua persoană care să vă ajute cu instalarea.
• Faceți 3 găuri (Φ8mm pentru a vă adapta prizele de perete) pentru a
instala suportul. Înșurubați și fixați suportul pe perete cu ajutorul celor 3
șuruburi (ST4x30mm) și 3 dibluri de perete (nu sunt incluse).
13

• Glisați partea superioară a coșului în partea inferioară.
• Instalați suportul coșului de partea inferioară/exterioară a acestuia.
• Atașați coșul la corpul hotei și marcați orificiile de montare pe perete.
• Scoateți coșul și dați găurile în punctele marcate.
• Pentru instalarea sistemul de extracție a aerului prin hotă, atașați furtunul de evacuare la
orificiul de evacuare a aerului aflat în corpul hotei.
• Reatașați coșul de evacuare la corpul hotei, trecând furtunul de evacuare prin coș și
conectându-l la orificiul de evacuare, dacă este necesar.
• Fixați pe perete suportul în partea de jos a coșului folosind 2 dibluri și șuruburi (4 x 30 mm).
• Trageți în sus partea superioară/interioară a coșului până la înălțimea dorită, marcați
pe perete găurile de montare pentru suportul coșului superior și găuriți în prealabil
punctele marcate.
• Fixați pe perete suportul coșului superior cu 2 dibluri și 2 șuruburi ST4 x 30 mm în
punctele găurite.
• Fixați partea superioară/interioară a coșului pe suport folosind 2 șuruburi ST4 x 8mm.
14

• Asigurați-vă că capătul de jos al părții exterioare a coșului se sprijină pe corpul
hotei. Nu este necesar să fixați coșul cu șuruburi de corpul hotei.
Instalarea filtrului de carbon – COD: TCF1 (nu este inclus)
15
Date tehnice
Valoare Unit. masura
Clasa de eficiență a iluminatului A
Debit de aer (viteza a 3-a, viteza a 2-a, viteza 1)
Putere electrică de intrare
Puterea nominală a sistemului de iluminat
653.2/ 559.6/ 294.1 m³/h
123 W
3W
67 dB
65 dB
48
Nivel de putere sonoră - Boost
Nivel de putere sonoră - ridicat
Nivel de putere sonoră - scăzut
Clasa de eficiență energetică
Consumul anual de energie
A++
26.8 kWh/a
Diametrul conexiune - minim 120 mm
dB

FUNCTII
ATENȚIE! Lampa nu trebuie acoperită cu izolație termică sau alte materiale.
OBSERVAȚIE! Aprindeți luminile numai în timpul funcționării hotei. Nu aprindeți
luminile pentru a lumina camera. Nu atingeți lampa în decurs de 30 de minute după
utilizarea hotei.
LISA 60 WALL BLACK
DEPANARE
Defecțiune Cauză Soluție
Lumina este aprinsă,
însă ventilatorul nu
pornește.
Lama ventilatorului
este blocată Opriți unitatea și chemați o
persoană autorizată pentru
efectuarea de reparații.
Motorul este deteriorat.
Nu funcționează
nici lumina, nici
ventilatorul
Bec ars.
Introduceți ferm ștecherul
în priză.
Unitatea emite
vibrații puternice.
Opriți unitatea și reparați doar cu
ajutorul personalului calificat de
service.
Lama ventilatorului
este deteriorată.
Motorul ventilatorului
nu este fixat ferm.
Unitatea nu este fixată
corespunzător de
suport.
Coborâți unitatea și verificați dacă
suportul se află în poziția
corespunzătoare.
Puterea de absorbtie
este redusă.
Distanța prea mare
între unitate și plita de
gătit.
Reajustați distanța la
65-75 cm.
Înlocuiți becul cu unul adecvat.
Cablul de alimentare
nu este introdus în
priză corespunzător.
16
Temporizator rapid: apăsați + & - simultan timp de 1 secundă. Afișajul digital clipește și
numărătoarea inversă începe timp de 5 minute. După 5 minute, motorul și iluminatul se vor
opri automat iar avertizorul acustic va continua să se auda timp de 5 secunde dacă nu există
alte operațiuni. Sunetul avertizorului acustic poate fi oprit apăsând orice buton în timpul
avertizarii sonore. Dacă trebuie să opriți această funcție în timpul numărătoarei inverse,
apăsați din nou + & - simultan timp de 1 secundă.
ON/OFF - Folosit pentru pornirea/oprirea ventilatorului
Tasta Crestere Viteza - Pentru a crește viteza ventilatorului. Apăsați lung această
pictogramă pentru Setare Booster
Tasta Reducere a Vitezei - Pentru scăderea vitezei ventilatorului.
Pornire/ Oprire lumina
Afișaj digital - Afișare viteză ventilator: 1-pentru viteză mică, 2- pentru viteză medie,
3 - pentru viteză mare

Conform Regulamentului European privind deșeurile
2012/19/UE, acest simbol de pe produs sau de pe
ambalaj indică faptul că acest produs nu poate fi
tratat ca deșeu menajer. În schimb, ar trebui dus la
punctul de colectare corespunzător pentru reciclarea
echipamentelor electrice și electronice. Doar prin
eliminarea corectă a acestui produs veți contribui la
prevenirea potențialelor consecințe negative asupra
mediului și sănătății umane, care altfel ar putea fi
cauzate de manipularea necorespunzătoare a
deșeurilor a acestui produs. Pentru informații mai
detaliate despre reciclarea acestui produs, vă rugăm
să contactați consiliul local sau serviciul de eliminare
a deșeurilor menajere.
Producator & Importator:
INTAX TRADING SRL. 14B Ion Creangă Str., Otopeni, Ilfov, România
Tel [phone]. Fax [phone]
[email protected]
www.intaxtrading.com
17
CURATAREA SUPRAFETELOR DIN INOX
Pentru a evita deteriorarea suprafeței din oțel inoxidabil a aparatului dumneavoastra
Curățați întotdeauna cu:
Lavete moi, apa distilata sau filtrata, precum si detergenți special realizati pentru oțel
inoxidabil.
Nu curățați cu:
Materiale abrazive, pulberi de curățat, inălbitor și alte produse pe bază de clor, detergenți
pentru sticlă care conțin amoniac, apa de la robinet mai ales dacă tinde să fie apă dură,
detergenți pentru cuptoare.
Deterioarea suprafetelor din inox ca urmare a utilizarii substantelor de curatare
necorespunzatoare, nu face obiectul garantiei.
ELIMINAREA PRODUSULUI

DE
SICHERHEITSHINWEISE
•Wir danken Ihnen für den Ankauf dieser Dunstabzugshaube. Lesen Sie aufmerksam die
Bedienungsanleitung vor dem Gebrauch der Dunstabzugshaube und bewahren Sie sie sicher!
•Die Montage muss von einem qualifizierten Elektriker oder von einer zuständigen Person
durchgeführt werden. Vor der Benutzung der Dunstabzugshaube prüfen Sie über, dass die
Spannung (V) und Netzfrequenz (Hz), die auf der Dunstabzugshaube angegeben werden, sind
genau dieselben mit der Spannung (V) und Netzfrequenz (Hz) Ihres Haushalts.
•Der Hersteller und der Vertreter haften nicht für die infolge der ungeeigneten Montage und
Benutzung der Dunstabzugshaube verursachten Schäden.
•Lassen Sie die Kinder nie, die Dunstabzugshaube handzuhaben.
•Die Dunstabzugshaube ist nur für den Gebrauch in privaten Haushalten gedacht. Ein Grill-,
Fastfood-Einsatz und ein gewerblicher Einsatz sind nicht erlaubt!
•Die Dunstabzugshaube und ihre Filter müssen in regelmäßigen Abständen gründlich gereinigt
werden, um betriebsbereit zu bleiben.
•Vor der Reinigung muss die Haube vom Stromnetz getrennt werden.
•Reinigen Sie die Haube gemäß der Bedienungsanleitung und schützen Sie sie vor Brandgefahr.
•Die Lagerung der Haube neben einer Wärmequelle ist verboten.
•Gibt es einen Mangel des Gerätes, dann rufen Sie Service-Abteilung und bitten Sie um einen
Serviceingenieur.
•Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt
werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder
von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus
resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
•Ist das Stromkabel beschädigt, muss es durch Hersteller, Service-Agenten oder andere
ähnliche qualifizierte Personen ersetzt werden, um eine Gefahr zu vermeiden.
•Die Hinweise werden folgendes angeben: immer für ausreichende Zuluft sorgen, wenn das
Gerät gleichzeitig mit gas- oder brennstoffbetriebenen Geräten verwendet wird (nicht
anwendbar für die Geräte, die nur die Luft zurück in den Raum führen)
•Flambieren Sie nie unter der Haube. Die zugänglichen Teile können heiß werden, wenn sie
gleichzeitig mit Kochgeräten gebraucht werden.
Wichtige Hinweise für Montage
•Die Luftzuführung muss nicht durch einen Schonstein für gas- oder
brennstoffbetriebene Geräten (nicht anwendbar für die Geräte, die nur die Luft zurück in
den Raum führen) erfolgen.
•Die Regelungen für den Entzug der Luft müssen beachtet werden.
18

Wichtige Hinweise über Abluftbetrieb
WARNUNG
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer
für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb
gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und
führen die Abgase durch eine Abgasanlage oder ein Kamin ins Freie. In Verbindung mit einer
eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft
entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder
Abzugsschacht werden in die Wohnräume zurückgesaugt.
•Es muss daher immer für ausreichende Zuluft gesorgt werden
•Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht
verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte
Luft nachströmen kann. Ziehen Sie in jedem Fall den Rat des zuständigen
Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen
kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne
Einschränkung möglich.
WARNUNG
Brandgefahr wegen der Funken. Gerät nur dann in der Nähe einer
Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren,
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.
19

ABMESSUNGEN
Modell Nr.LISA 60 WALL BLACK - Produktcode: TIS60WB
N.W.: 14.5 kg G.W.: 16.5 kg
20
