Twin Star Home 32IMM4787 User manual

1
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTIONS À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTIONS À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
ATTENTION
IF YOU HAVE ANY PROBLEMS OR QUESTIONS, EMAIL
OR CALL CUSTOMER SERVICE BEFORE YOU RETURN
THIS PRODUCT TO THE STORE WHERE IT WAS PURCHASED.
For Customer Service:
www.twinstarhome.com
in English Call: 866-661-1218
8:30 a.m. - 5:30 p.m., EST, Monday-Friday
ATTENTION
SI VOUS AVEZ DES PROBLÈMES OU QUESTIONS,
ENVOYEZ UN COURRIEL AU SERVICE À LA CLIENTÈLE OU
APPELEZ LE SERVICE À LA CLIENTÈLE AVANT DE RETOURNER
CE PRODUIT OÙ VOUS L’AVEZ ACHETÉ.
Pour le service à la clientèle :
www.twinstarhome.com
pour le service en français : 866-661-1219
entre 8 h 30 et 17 h 30 (HNE), du lundi au vendredi
ATENCIÓN
SI TIENE ALGÚN PROBLEMA O PREGUNTAS, ENVÍE UN
MENSAJE DE CORREO ELECTRÓNICO O LLAME AL SERVICIO
DE ATENCIÓN AL CLIENTE ANTES DE DEVOLVER ESTE
PRODUCTO A LA TIENDA EN LA QUE LO COMPRÓ.
Servicio de atención al cliente:
www.twinstarhome.com
Línea para llamadas en español: 866-661-1219
de lunes a viernes, de 8:30 a.m. a 5:30 p.m. (hora estándar del Este)
STOP
ARRÊT
PARE
STOP
ARRÊT
PARE

1
MAXIMUM LOAD 30 lb. (13.6kg)
FIT UP TO 65 in (165.1 cm) PLASMA/LCD TELEVISIONS
MAXIMUM LOAD 135 lb. (61.22 kg)
To be used with Electric
Fireplace Insert with Heater
ATTENTION
MODEL # 32IMM4787
FIREPLACE HOME THEATER STAND
ELECTRIC FIREPLACE MEDIA MANTEL
INSTRUCTION MANUAL
Questions, problems, missing parts?
Twin-Star International, Inc.
Delray Beach, FL 33445
Made in China
For Customer Service:
www.twinstarhome.com
866-661-1218
8:30 a.m. - 5:30 p.m., EST, Monday-Friday
ITM./ART. 639595
Français p. 7
Español p. 13
IMPORTANT:
RETAIN FOR FUTURE REFERENCE
READ CAREFULLY
CAUTION: This unit is intended for use only with the products and
maximum weights indicated. Use with other products or products heavier than
the maximum weights indicated may result in instability causing possible injury.
Note: Flat Panel TVs with base support should be placed squarely in the center
of the stand with no overhang on any side.

2

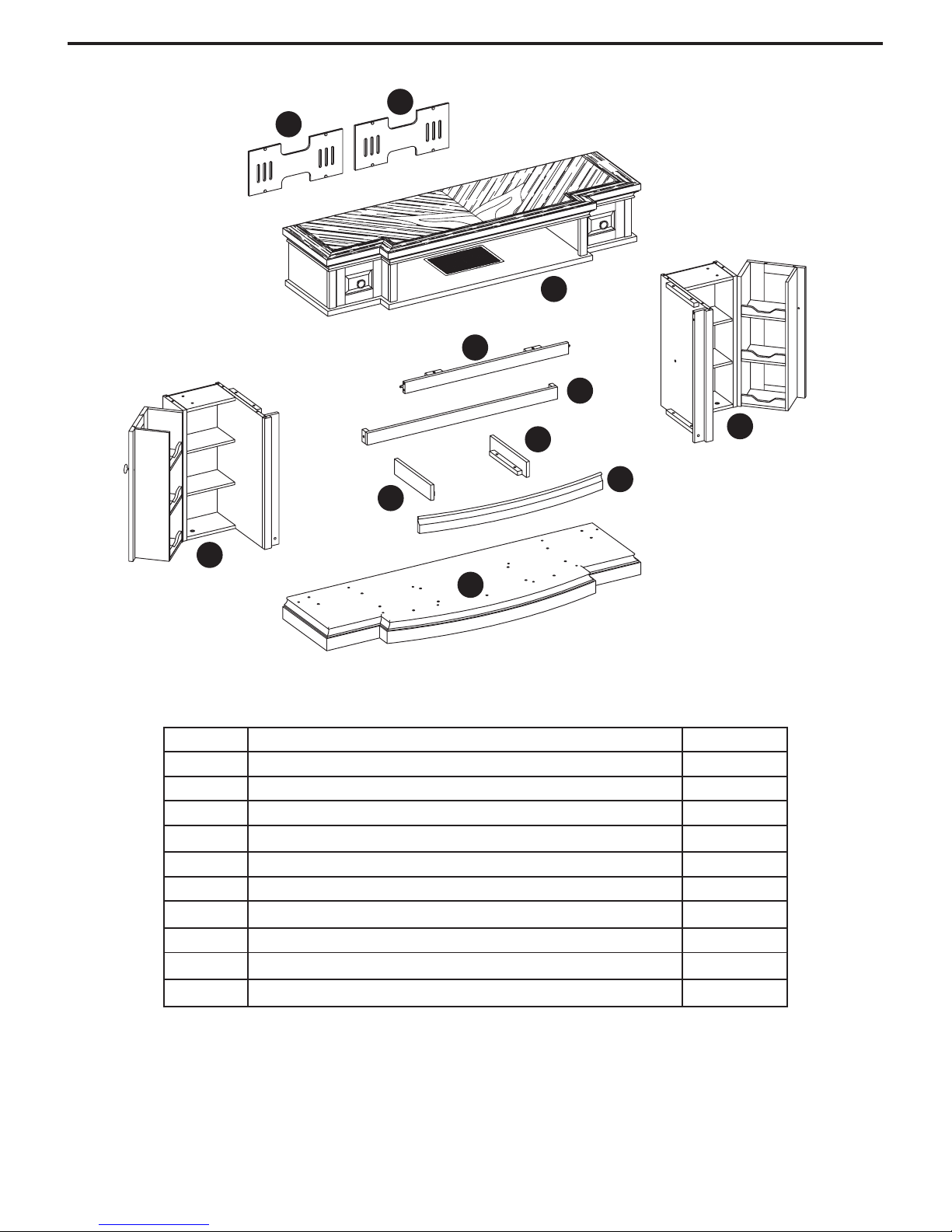

PACKAGE CONTENTS
G
B
A
E
C
F
D
J
H
I
I
Part Description Quantity
A Hearth/Base 1
B Left Side Cabinet 1
C Right Side Cabinet 1
D Center Front Panel 1
E Left Lower Support Panel 1
F Right Lower Support Panel 1
G Mantel/Top 1
H Center Lower Front Panel 1
I Back Panel 2
J Insert Support Bar 1

3

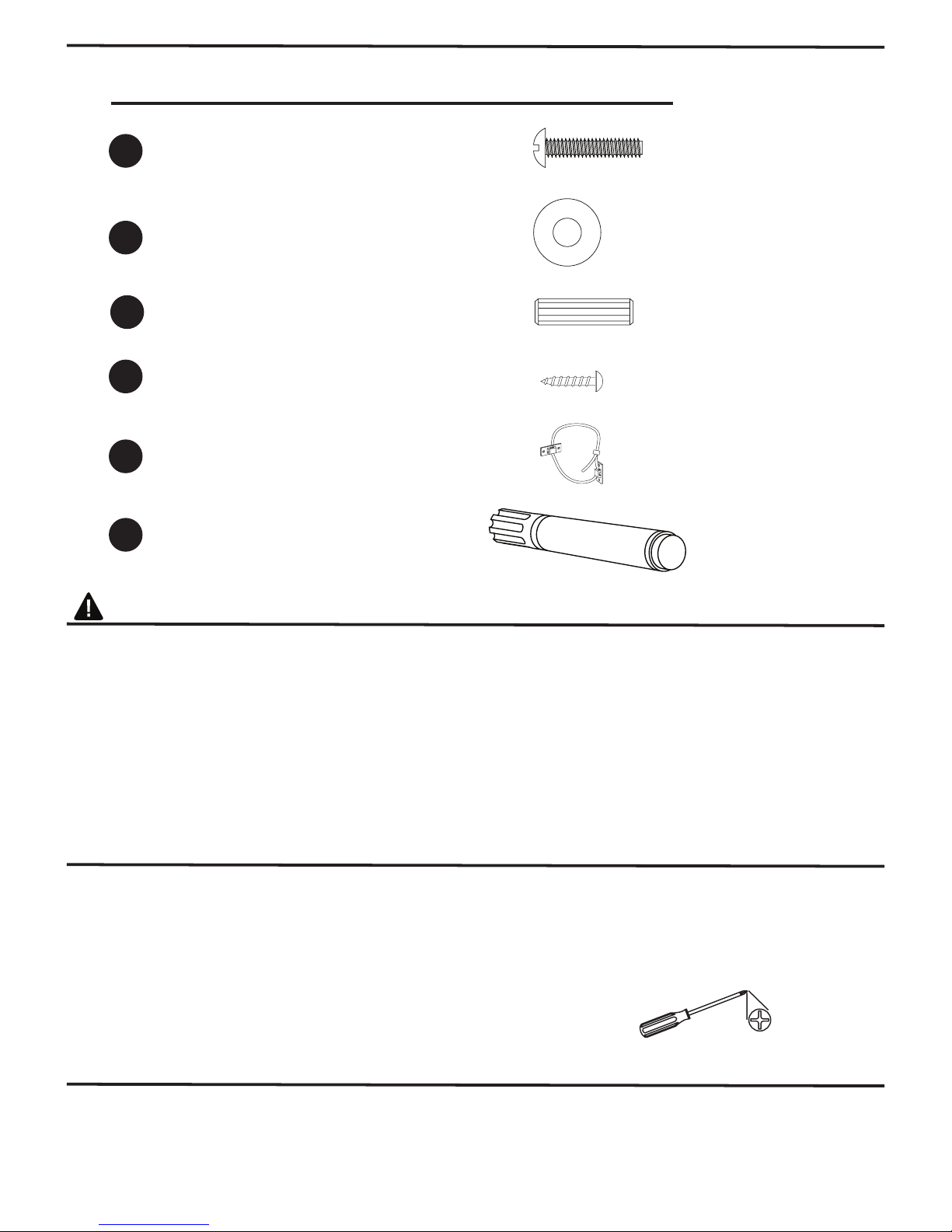

HARDWARE CONTENTS
Part Description
Bolt
Washer
29+1 extra
29+1 extra
20+1 extra
Quantity Picture
BB
AA
Wood Dowel
CC
Screw
Tipping Restraint
Hardware
2
2
DD
EE
Touch-up Pen 1
ZZ
SAFETY INFORMATION
WARNING
•Beforeassemblycarefullyunwrapallparts.Makesureyoudonotdiscardthehardware.
CAUTION
•Usecareinassemblingyournewfireplace.Takeyourtimeandusethehardware
provided and a quality Phillips head screwdriver. Never overtighten bolts.
•Donotsitonanypartofthemantel.
•Allpanelsarelabeledleftandrightasviewedfromthefrontofunit.
PREPARATION
Before beginning assembly of product make sure all parts are present. Compare parts with
hardware contents list and diagram above. If any part is missing or damaged do not attempt to
assemble, install or operate the product. Contact customer service for replacement parts.
Call: 866-661-1218, 8:30 a.m.-5:30 p.m., EST, Monday-Friday.
Estimated Assembly Time: 60 Minutes
Tools Required for Assembly (not included): Phillips screwdriver
CARE & CLEANING
1. Dust your cabinet regularly with a soft non-lint producing cloth or household dusting product.
2. You can clean your cabinet with a gentle non-abrasive household cleaner. Make sure to dry
your cabinet immediately with a soft cloth or towel.

4
ASSEMBLY INSTRUCTIONS
Fig. 1
Hardware Used
1. Locate the left side cabinet (B), right side cabinet (C),
center front panel (D), and place face down on a
scratch-free surface. Insert one wood dowel (CC) into
each of the pre-drilled holes. Push the left side cabinet
(B) and right side cabinet (C) snug to the center front
panel (D). Make sure the wood dowels (CC) are
inserted into the pre-drilled holes. Connect the left side
cabinet (B), right side cabinet (C) and center front
panel (D) with connection plates, tighten screws (DD)
through the pre-drilled holes (Fig.1).
B
C
D
CC
DD
CC
DD
CC
Screw x 2
Wood Dowel x 4
Fig. 2
Fig. 3
2.Locatehearth/base(A)andplacefinishedsideup 
 ontheoor.Insertonewooddowel(CC)intoeach
of the pre-drilled holes. Attach the completed
assembly from step 1, left lower support panel (E)
and right lower support panel (F) to the hearth/base
(A). Using bolts (AA) and washers (BB) attach
panels through pre-drilled holes in the mounting
blocks (Fig.2).
HAND TIGHTEN ONLY.
3. To secure center lower front panel (H) to the cabinet,
insert bolt (AA) through washer (BB) into the pre-
drilled holes in the cabinet then tighten (Fig.3).
Hardware Used
Hardware Used
BB
BB
AA
AA
CC
Bolt
Bolt
x 12
x 5
Washer
Washer
x 12
x 5
Wood Dowel x 10
BB
A
E
F
H
AA
BB
AA
CC

5

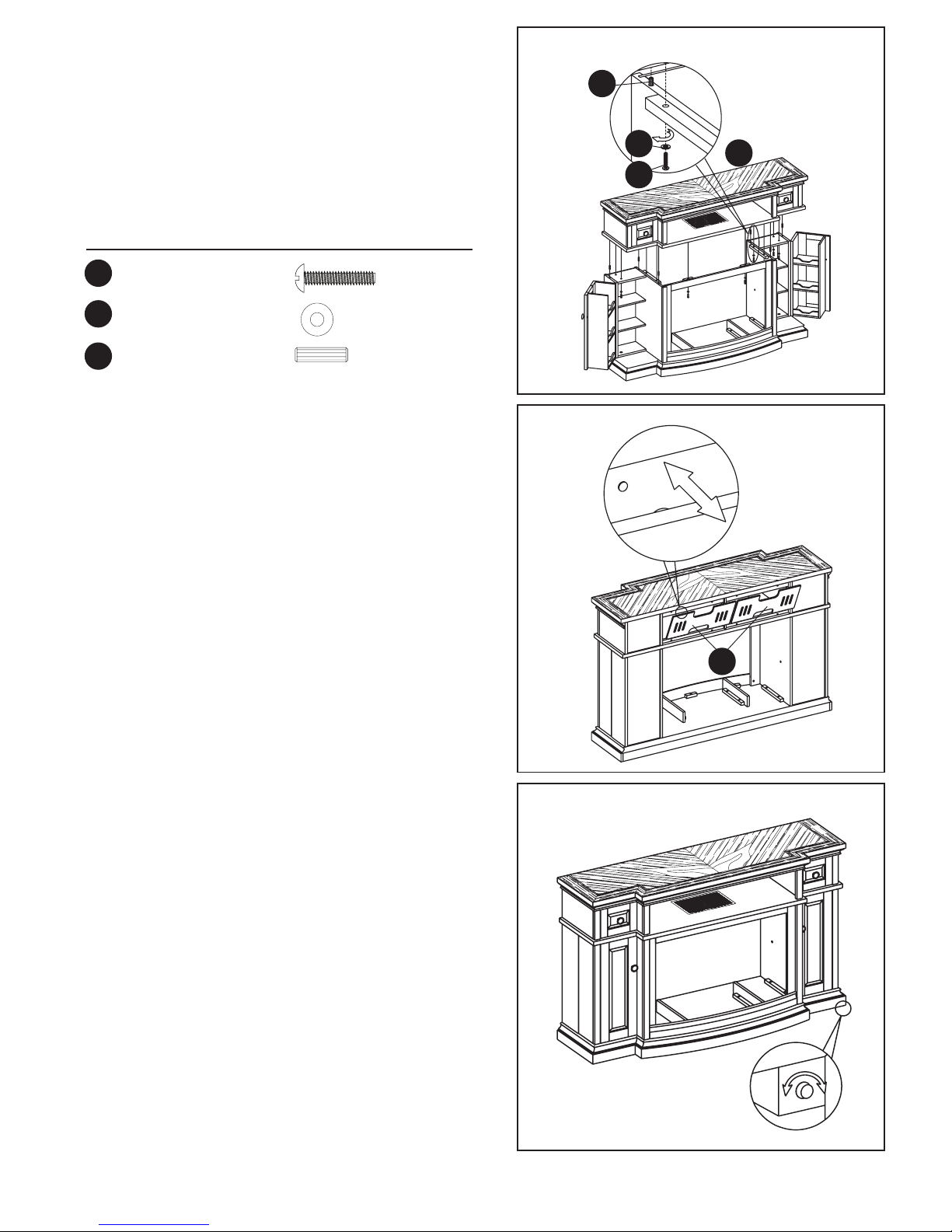

Fig. 4
Hardware Used
BB
AA
CC
Bolt x 10
Washer x 10
Wood Dowel x 6
BB G
AA
CC
4. Insert one wood dowel (CC) into each of the
pre-drilled holes on the top edges of the assembly
from step 3. Then locate mantel/top (G) and lay
 finishedsideupontopofcompletedassembly.
From the inside, attach mantel/top (G) using bolt (AA)
and washer (BB) through the pre-drilled holes in the
mounting blocks (Fig.4).
HAND TIGHTEN ONLY.
Using Phillips screwdriver tighten all bolts alternating
top and bottom, left and right.
Fig. 5
5. Rest back panel (I) on mantel top back edge. Allow
the pre-installed magnets to keep the back panels in
closed position (Fig.5).
I
Fig. 6
6. There are levelers located on the bottom of the
front wood feet. The height can be increased by
twisting counter-clockwise (Fig.6).

6

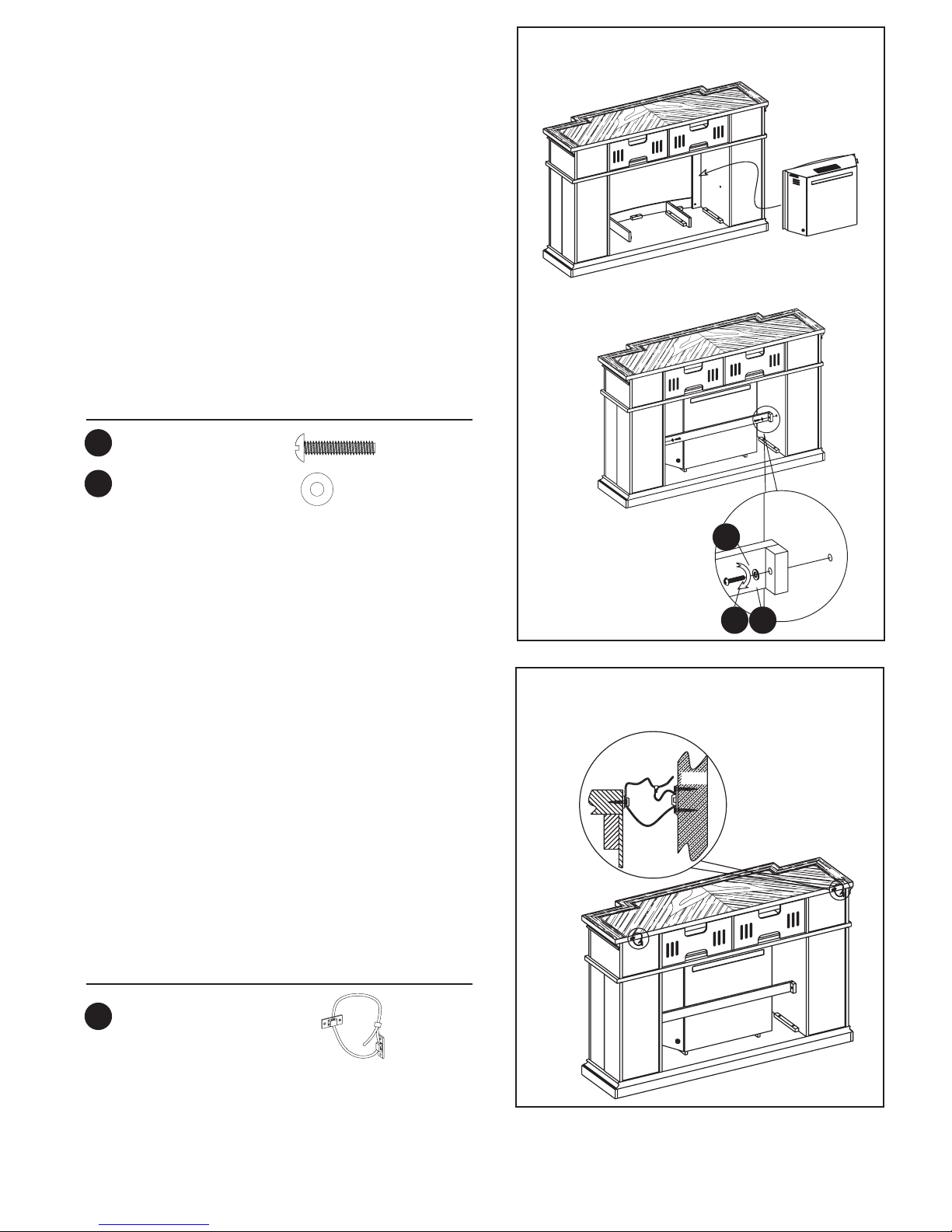

Fig. 7
7. PLEASE READ ALL “ELECTRIC FIREPLACE
INSERT” INSTRUCTIONS PRIOR TO INSTALLING
ELECTRIC INSERT INTO YOUR COMPLETED
FIREPLACE MANTEL. INSTALL THE INSERT
INTO YOUR FIREPLACE CLOSE TO ITS FINAL
POSITION.
Lift insert carefully into the back of the unit and
center in the insert opening. Do not drag insert
across hearth/base (A) as it may scratch your unit.
Connect the insert support bar (J) to the inside left
and right panels, using the bolts (AA) and washers
(BB) through pre-drilled holes (Fig.7).
MOVE YOUR COMPLETED UNIT ONLY SHORT
DISTANCES. MOVE COMPLETED UNIT WITH
GREAT CARE. IT TAKES TWO PEOPLE TO
MOVE COMPLETED UNIT INTO ITS FINAL
POSITION.
Completed
Unit
Electric
Fireplace Insert
Install
Insert
From
Back
Hardware Used
BB
AA Bolt x 2
Washer x 2
BB
J
AA
8. We have included two tipping restraints (EE) for
this unit. You must install this hardware to prevent
accidents or injuries. When properly installed this
restraint can provide protection against unexpected
tipping of the unit due to small tremors, bumps or
climbing. We strongly recommend mounting this
hardware to a wall stud and your unit (Fig.8).
Warning: You must install the tipping restraints (EE)
hardware to help prevent accidents or
damage to the unit.
Hardware Used
EE Tipping Restraint
Hardware x 2
Fig. 8
Cabinet
Wall Stud
Wall
EE
EE
EE

7

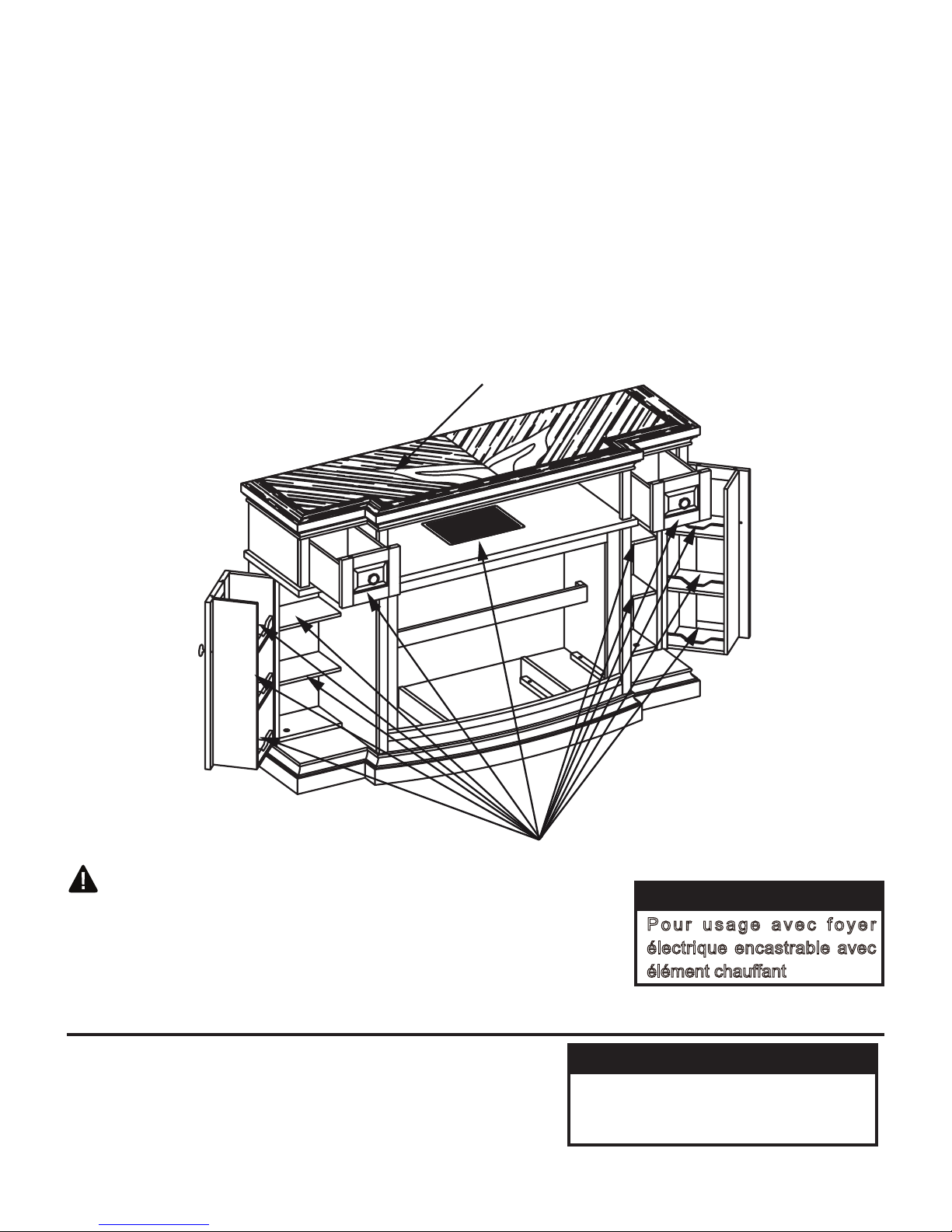

CHARGE MAXIMALE 13,6 kg (30 lb)
ACCOMODE DES T
É
L
É
VISIONS PLASMA/CRISTAUX LIQUIDES ALLANT
JUSQUÀ 1,65 m (65 po) CHARGE MAXIMALE 61,2 kg (135 lb)
Pour usage avec foyer
électrique encastrable avec
élément chauffant
ATTENTION
MODÈLE 32IMM4787
MEUBLE-FOYER POUR CINÉMA MAISON
MANUEL D’INSTRUCTIONS MANTEAU DE
CHEMINÉE DU FOYER ÉLECTRIQUE
Des questions, un problème,
des pièces manquantes ?
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabriqué en Chine
Pour le service à la clientèle :
www.twinstarhome.com
866-661-1219
8 h 30 et 17 h 30 (HNE), du lundi au vendredi
ITM./ART. 639595
IMPORTANT :
À CONSERVER POUR UNE
CONSULTATION FUTURE
LISEZ ATTENTIVEMENT
MISE EN GARDE : l’utilisation de cet article est limitée à la charge
maximale et à la hauteur indiquée. Une utilisation avec des produits plus lourds
ou d’un autre type peut causer une instabilité pouvant provoquer des blessure.
Remarque : les télévisions à écran plat dotées d’une base de soutien doivent
être placées au centre du réceptacle et ne pas dépasser sur les côtés.

8

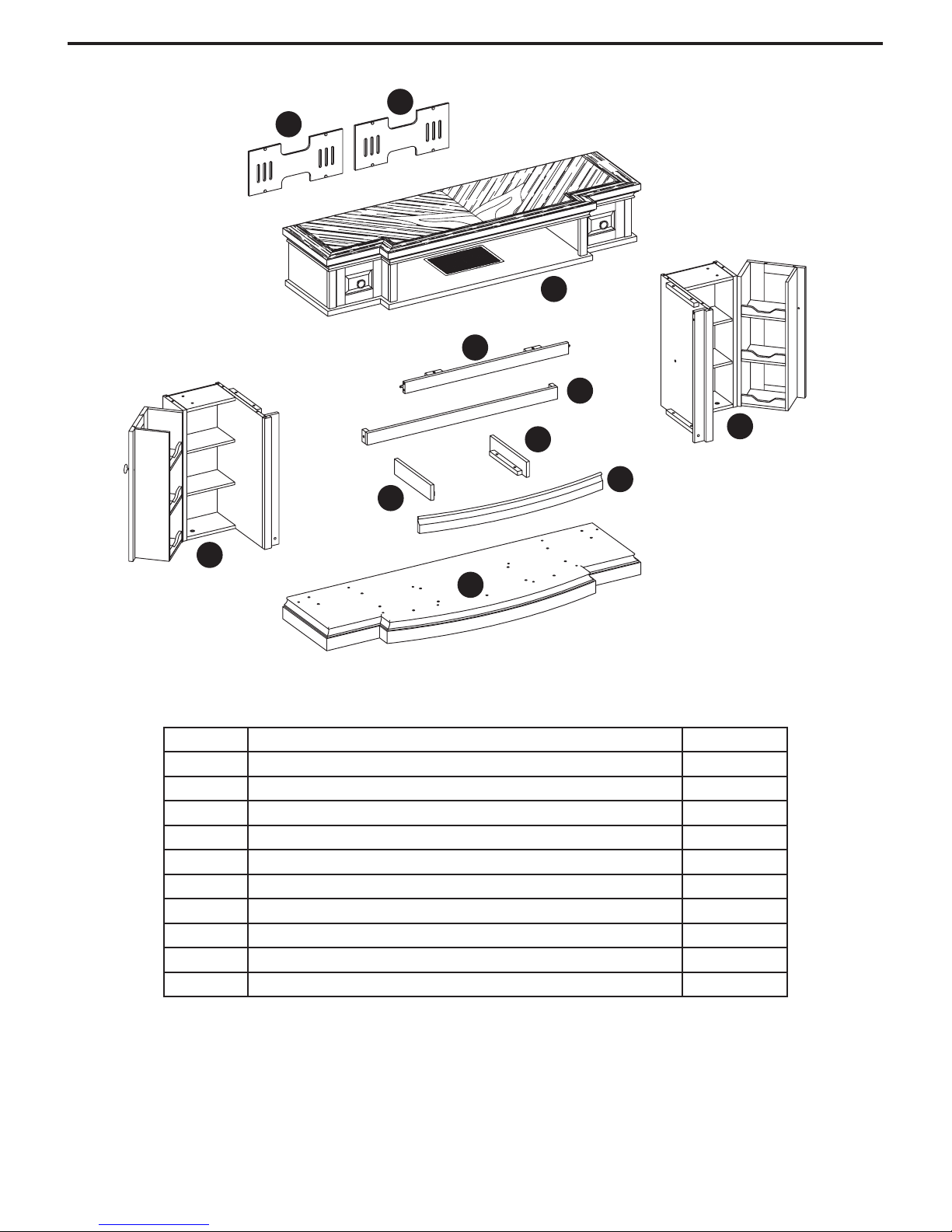

CONTENU DE L’EMBALLAGE
G
B
A
E
C
F
D
J
H
I
I
Pièce Description Quantité
A Base 1
B Armoire de gauche 1
C Armoire de droite 1
D Barre centrale 1
E Panneau de soutien gauche inférieur 1
F Panneau de soutien droit inférieur 1
G Manteau/dessus 1
H Panneau avant central inférieur 1
I Panneau arrière 2
J Barre de soutien 1

9

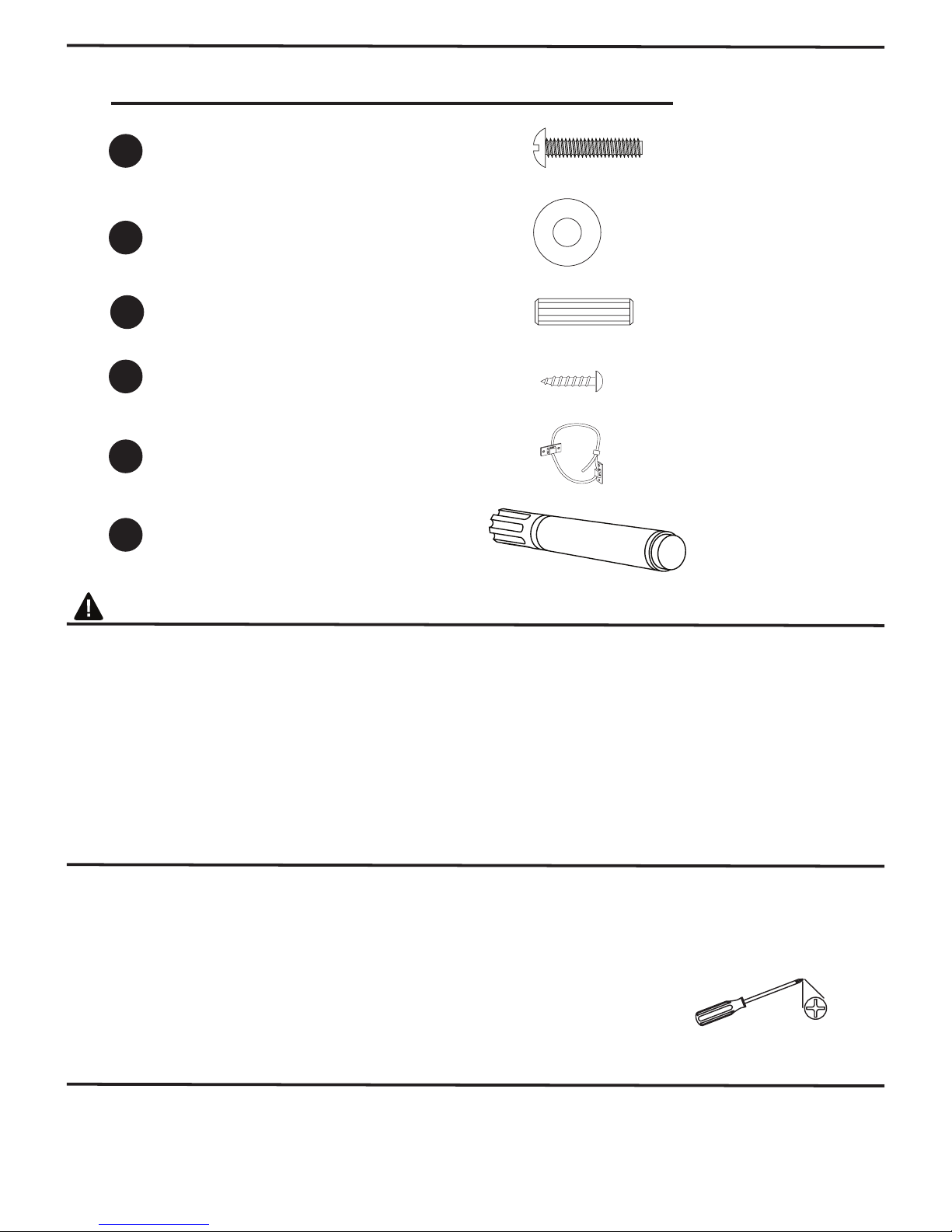

QUINCAILLERIE INCLUSE
Pièce Description
Boulon
Rondelle
29+1 extra
29+1 extra
20+1 extra
Quantité Illustration
BB
AA
Vis
CC
Vis
Dispositif anti-
renversement
2
2
DD
EE
Crayon à retouche 1
ZZ
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
•Avantl’assemblage,ondéballeraavecsoinl’ensembledeséléments.Onveilleraànepas
jeter le matériel.
ATTENTION
•Onferapreuvedesoinenassemblantcettenouvellecheminée.Prenezvotretempsetutilisez
le matériel fourni et un tournevis cruciforme. Ne jamais exercer de serrage excessif sur
les boulons.
•Ilestinterditdes’asseoirsurlemanteaudecheminée.
•Touslespanneauxsontétiquetésà«gauche»et«droite»quandonlesregardeensetenant
face à la cheminée.
PRÉPARATION
Avant de commencer l’assemblage du produit, on s’assurera que l’ensemble des éléments sont
bien présents. Comparer les pièces avec la liste du matériel et avec le schéma ci-dessus. En
cas d’absence ou d’endommagement d’une pièce, on ne tentera pas d’assembler, d’installer ou
d’actionner le produit. Contacter le service clientèle pour obtenir des pièces de rechange. Appeler
le 866-661-1219, entre 8 h 30 et 17 h 30, heure normale de l’est, du lundi au vendredi.
Estimation du temps de montage : 60 minutes
Outils nécessaires pour l’assemblage (non compris) : tournevis Phillips
ENTRETIEN
1.Essuyezvotrearmoirerégulièrementàl'aided'untissunonpelucheuxoud'unproduitménager
de dépoussiérage.
2.Vouspouveznettoyervotrearmoireàl'aided'unproduitménagerdouxetnonabrasif.Veillezà
 faireséchervotrearmoireimmédiatementàl'aided'untissudouxoud'untorchon.

10
INSTRUCTIONS POUR L’ASSEMBLAGE
Fig. 1
Quincaillerie utilisée
1.Repérerl'armoiredegauche(B),l'armoirededroite
(C), le tableau avant central (D) et les placer face vers
le bas sur une surface lisse. Insérer une cheville en
bois (CC) dans chacun des trous prépercés. Pousser
 l'armoiredegauche(B)etl'armoirededroite(C)contre
 letableauavantcentral(D).Ons'assureraqueles
chevilles de bois (CC) sont bien insérées dans les
 trousprépercés.Raccorderl'armoiredegauche(B),
 l'armoirededroite(C)etletableauavantcentral(D)à
 l'aidedeplaquesdeconnexion,serrerlesvis(DD)
à travers les trous prépercés (Fig.1). B
C
D
CC
DD
CC
DD
CC
Vis x 2
Goujon en bois x 4
Fig. 2
Fig. 3
2.Identifierlefoyer/labase(A)etplacerlecôtéfiniau
sol. Insérer une cheville en bois (CC) dans chacun
 destrousprépercés.Attacherl'ensemblecomplété
 del'étape1,letableaudesupportinférieurde
gauche (E) et le tableau de support inférieur de
 droite(F)aufoyer/àlabase(A).Àl'aidedesboulons
(AA) et des rondelles (BB) attacher les panneaux à
travers les trous prépercés dans les blocs de
montage (Fig.2).
SERRER À LA MAIN UNIQUEMENT.
3. Pour attacher le tableau avant central inférieur (H)
 àl'armoire,insérerleboulon(AA)àtraversla
rondelle (BB) dans les trous prépercés dans
 l'armoirepuisserrer(Fig.3).
Quincaillerie utilisée
Quincaillerie utilisée
BB
BB
AA
AA
CC
Boulon
Boulon
x 12
x 5
Rondelle
Rondelle
x 12
x 5
Goujon en bois x 10
BB
A
E
F
H
AA
BB
AA
CC

11
Fig. 4
Quincaillerie utilisée
BB
AA
CC
Boulon x 10
Rondelle x 10
Goujon en bois x 6
BB G
AA
CC
4.Insérezunechevilledebois(CC)danschacun
des trous prépercés situés sur les bords supérieurs
 del'ensembleàpartirdel'étape3.Puisplacerle
manteau/la partie supérieure (G) et poser le côté
 finiausommetdel'ensemblecomplet.Del'intérieur,
 fixerlemanteau/lapartiesupérieure(G)enutilisant
les boulons (AA) et les rondelles (BB) à travers les
trous prépercés dans les blocs de montage (Fig. 4).
SERRER À LA MAIN UNIQUEMENT.
 Al'aidedutournevisPhillips,serreztouslesboulons
en alternant haut et bas, gauche et droite.
Fig. 5
5. Poser le panneau (I) sur le bord arrière de la
partie supérieure du manteau. Laisser les aimants
préinstallés pour maintenir le panneau arrière en
position fermée.
I
Fig. 6
6. On trouve des dispositifs de réglage de niveau
au bas des pieds avant en bois. La hauteur peut
augmenter par torsion exercée avec un mouvement
de dévissage (Fig.6).

12
Fig. 7
7. VEUILLEZ LIRE TOUTES LES INSTRUCTIONS
 RELATIVESA«INSERTÉLECTIQUEDE
 CHEMINÉE»AVANTD'INSTALLERL'INSERT
 ÉLECTRIQUEDANSVOTREMANTEAUFINI
 DECHEMINÉE.INSTALLERL'INSERTDANS
 VOTRECHEMINÉEÀPROXIMITÉDESA
POSITION FINALE.
 Souleverl'insertavecsoinàl'arrièredel'unitéet
 centrerdansl'ouverturedeinsert.Nepastirerl'insert
à travers le foyer/base (A), car il peut rayer votre unité.
 Connecterlabarredesoutiendel'insert(J)àl'intérieur
 despanneauxdegaucheetdedroite,àl'aidedes
boulons (AA) et des rondelles (BB), à travers les trous
prépercés (Fig. 8).
 DÉPLACERVOTREUNITÉCOMPLÈTESURDE
 COURTESDISTANCESUNIQUEMENT.DÉPLACER
 L'UNITÉCOMPLÈTEAVECBEAUCOUPDE
 PRÉCAUTIONS.ILFAUTDEUXPERSONNES
 POURDÉPLACERL'UNITÉCOMPLÈTEDANS
SA POSITION FINALE.
Assemblage
terminé
Foyer électrique
encastrable
Installez
le foyer
par le dos
Quincaillerie utilisée
BB
AA Boulon x 2
Rondelle x 2
BB
J
AA
8. Nous avons prévu deux dispositfs anti-renversement
 (EE)pourcetteunité.Vousdevezinstallerce
matériel pour prévenir tout accident ou des
blessures. Quand il est bien installé, le dispositif
peut apporter une protection contre une inclinaison
 inattenduedel'unitédueàdepetitessecousses,
 àdeschocsouàl'actiondequelqu'uncherchantà
grimper dessus. Nous recommandons fortement de
monter ce matériel sur un poteau de cloison et à
votre unité (Fig.8).
Avertissement:vousdevezinstallerlesdispositfs
anti-renversement (EE) pour
prévenir les accidents ou les
  dommagesàl'unité.
Quincaillerie utilisée
EE Dispositif anti-
renversement x 2
Fig. 8
Armoire
Montant de cloison
Mur
EE
EE
EE

13

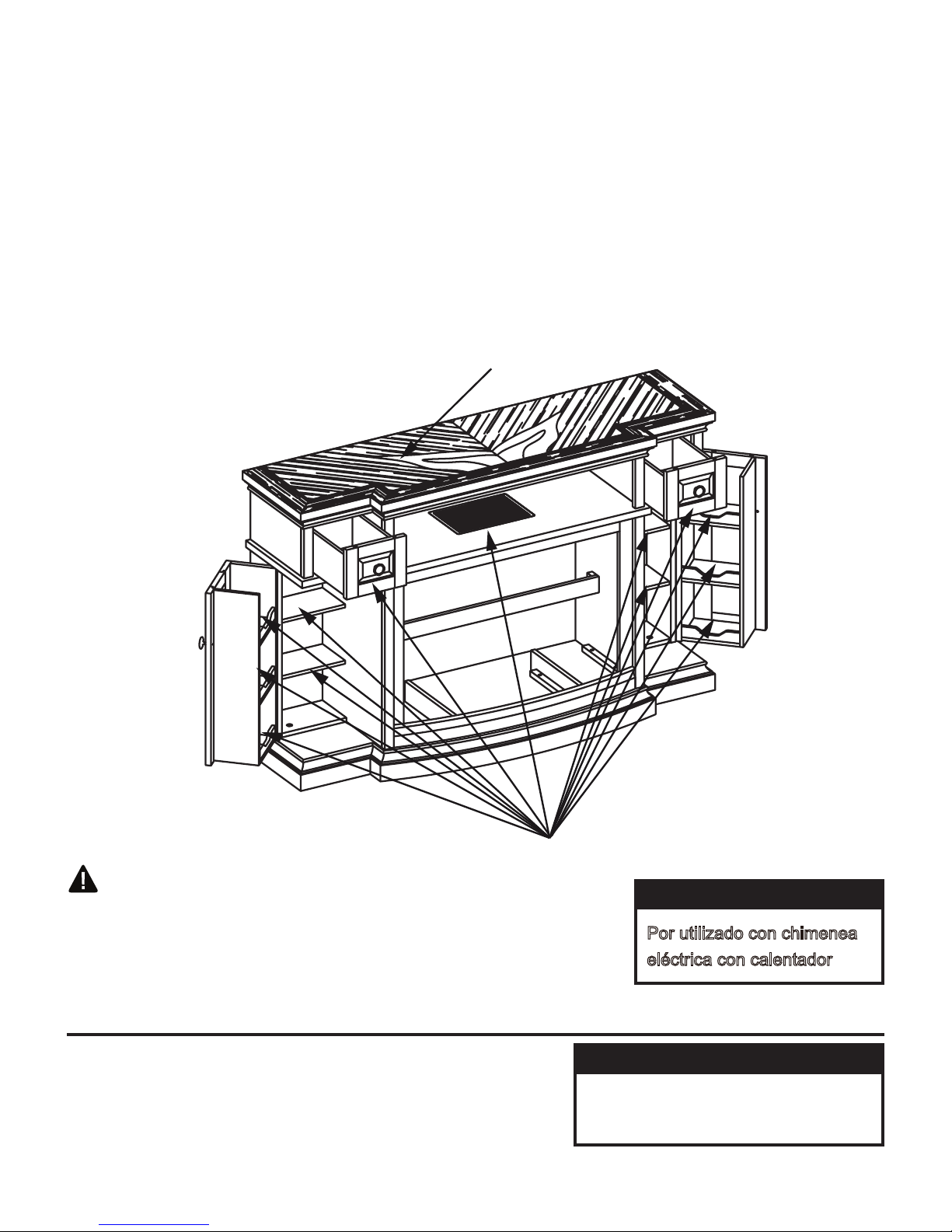

CARGA MÁXIMA 30 libras (13,6 kg)
PERMITE COLOCAR TELEVISORES DE PLASMA/LCD DE HASTA
65 PULGADAS (165,1 cm) CARGA MÁXIMA 135 libras (61,22 kg)
Porutilizadoconchimenea
eléctrica con calentador
ATTENTION
MODELO # 32IMM4787
CHIMENEA BASE PARA CINE EN
CASA MANUAL DE INSTRUCCIONES
DEL REPISA DE CHIMENEA
¿Preguntas, problemas, piezas faltantes?
Twin-Star International, Inc.
Delray Beach, FL 33445
Hecho en China
Pour le service à la clientèle:
www.twinstarhome.com
866-661-1219
de lunes a viernes, de 8:30 a.m. a 5:30 p.m.
(hora estándar del Este)
ITM./ART. 639595
IMPORTANTE: GUARDAR
PARA FUTURA CONSULTA
LEER ATENTAMENTE
PRECAUCIÓN: Estaunidadestádiseñadaparaserutilizadaúnicamente
con los productos y pesos máximos indicados. El uso con otros productos o con
productos más pesados que los aquí indicados puede generar inestabilidad y
provocar posibles lesiones.
Nota: Los televisores de pantalla plana con base de apoyo deben colocarse en
elcentrodelarepisasinqueningúnextremosobresalgadelborde.

14
CONTENIDO DEL PAQUETE
G
B
A
E
C
F
D
J
H
I
I
Pieza Descripción Cantidad
A Chimenea/base 1
BGabinetedelladoizquierdo 1
C Gabinete del lado derecho 1
D Barra frontal central 1
EPaneldesoporteizquierdobajo 1
F Panel de soporte derecho bajo 1
G Repisa/parte superior 1
H Panel frontal central inferior 1
I Panneau arrière 2
JBarradesoportedelapiezainserta 1

15
CONTENIDO DE PIEZAS
Parte Descripción
Perno
Arandela
29+1 adicional
29+1 adicional
20+1 adicional
Cantidad Imagen
BB
AA
Tarugos de madera
CC
Tornillo
Aditamentos
de contención
anti vuelcos
2
2
DD
EE
Aplicador de retoque 1
ZZ
INFORMACIÓN DE SEGURIDAD
AVISO
•Antesdelmontajedesenvolverconcuidadotodaslaspiezas.Asegurarsedenodesechar
el material.
PRECAUCIÓN
•Tenercuidadoalmontarlachimenea.Tomarsetiempoyusarelmaterialsuministradoyun
destornillador de boca Phillips de calidad. Nunca apretar excesivamente los tornillos.
•Nosentarseenningunapartedelarepisa.
•Todoslospanelesestánetiquetadoscomoizquierdoyderecho,vistosdesdeelfrentede
la unidad.
PREPARACIÓN
Antesdeempezaramontarelproductoasegurarsedequesedisponedetodaslaspiezas.
Compararlaspiezasconlalistadematerialcontenidoyelgráficoanterior.Sifaltaalguna
piezaoestádeteriorada,nointentarmontar,instalaroutilizarelproducto.Parapiezasde
repuesto ponerse en contacto con atención al cliente.
Llamar al: 866-661-1219, de 8:30 a.m. a 5:30 p.m., hora del Este, de lunes a viernes
Tiempo de montaje estimado: 60 minutos
Herramientas necesarias para el montaje (no incluidas): destornillador Phillips
CUIDADO Y MANTENIMIENTO
1. Quitar regularmente el polvo del mueble con un trapo suave que no deje pelusa o un
producto doméstico para quitar el polvo.
2. Se puede quitar el polvo del mueble con un limpiador doméstico no abrasivo. Asegurarse
de secar inmediatamente el mueble con un paño o toalla suave.

16
INSTRUCCIONES DE ENSAMBLAJE
Fig. 1
Aditamentos utilizados
1.Localizarellateralizquierdodelmueble(B),lateral
derecho del mueble (C), Panel delantero central
 (D),)ycolocarlosbocaabajosobreunasuperficie
que no raye. Insertar una clavija de madera (CC)
en cada uno de los agujeros pretaladrados. Empujar
 ellateralizquierdodelmueble(B)yellateralderecho
del mueble (C) ajustándolos al panel frontal central
(D). Asegurarse de que las clavijas de madera (CC)
están insertadas en los agujeros pretaladrados. Unir
 ellateralizquierdodelmueble(B),ellateralderecho
del mueble (C) y el panel central frontal (D) con las
placas de unión, apretar los tornillos (DD) a través de
los agujeros pretaladrados (Fig.1).
B
C
D
CC
DD
CC
DD
CC
Tornillo x 2
Tarugo de madera x 4
Fig. 2
Fig. 3
2.Localizarelnúcleo/labase(A)ycolocarellado
acabado sobre el suelo. Insertar una clavija (CC)
en cada uno de los agujeros pretaladrados. Colocar
el conjunto montado en el paso 1, panel de apoyo
 inferiorizquierdo(E)ypaneldeapoyoinferior
 derecho(F)enelnúcleo/labase(A).Usandolos
tornillos (AA) y las arandelas (BB) colocar los
paneles a través de los agujeros pretaladrados
en los bloques de montaje (Fig. 2).
 APRETAREXCLUSIVAMENTEAMANO.
3. Para sujetar el panel frontal central inferior (H)
al mueble, insertar los tornillos (AA) a través de
las arandelas (BB) en los agujeros pretaladrados
del mueble, luego apretarlos (Fig.3).
Aditamentos utilizados
Aditamentos utilizados
BB
BB
AA
AA
CC
Perno
Perno
x 12
x 5
Arandela
Arandela
x 12
x 5
Tarugo de madera x 10
BB
A
E
F
H
AA
BB
AA
CC

17
Fig. 4
Aditamentos utilizados
BB
AA
CC
Perno x 10
Arandela x 10
Tarugo de madera x 6
BB G
AA
CC
4. Insertar una clavija (CC) en cada uno de los
agujeros pretaladrados en los bordes superiores
 delconjuntodelpaso3.Luegolocalizarlarepisa/
tablero (G) y colocar con el lado acabado hacia
arriba en la parte superior del conjunto montado.
Desde el interior, sujetar la repisa / el tablero
superior (G) pasando los tornillos (AA) y las
arandelas (BB) por los agujeros pretaladrados
en los bloques de montaje (Fig. 4).
 APRETAREXCLUSIVAMENTEAMANO.
Usando el destornillador Phillips apretar todos
los tornillos, alternativamente superior e inferior,
 izquierdoyderecho.
Fig. 5
5. Apoyar el panel trasero (I) sobre el borde
superior trasero de la repisa. Dejar que los
imanes precolocados mantengan el panel
trasero en posición cerrada.
I
Fig. 6
6. Hay niveladores situados en la parte inferior de
las patas de madera frontales. La altura se puede
 aumentargirandoaizquierdas(Fig.6).

18
Fig. 7
7. ROGAMOS LEER TODAS LAS INSTRUCCIONES
 “CHIMENEAELÉCTRICA”ANTESDEINSTALARLA
 CHIMENEAELÉCTRICAENLAREPISADE
CHIMENEA TERMINADA. INSTALAR LA CHIMENEA
EN EL ALOJAMIENTO CERCA DE SU POSICIÓN
DEFINITIVA.
Levantar con cuidado la chimenea en la parte trasera
de la unidad y centrarla en la abertura de acceso. No
 arrastrarlachimeneaporelnúcleo/labase(A)ya
que puede rayarse. Unir la barra de apoyo de la
 chimenea(J)alospanelesizquierdoyderecho
usando los tornillos (AA) y las arandelas (BB) a
 travésdelosorificiospretaladrados(Fig.7).
MOVER LA UNIDAD TERMINADA SOLAMENTE
CORTAS DISTANCIAS. MOVER LA UNIDAD
TERMINADA CON MUCHO CUIDADO. SE
NECESITAN DOS PERSONAS PARA MOVER LA
UNIDAD TERMINADA A SU POSICIÓN DEFINITIVA.
Unidad
completa
Accesorio para
chimenea
eléctrica
Instale el
accesorio
desde atrás
Aditamentos utilizados
BB
AA Perno x 2
Arandela x 2
BB
J
AA
8. Para esta unidad hemos incluido dos accesorios
antivuelco (EE). Se debe instalar este material
para prevenir accidentes o lesiones. Cuando están
correctamente instalados, estos antivuelco pueden
proporcionar protección contra el vuelco inesperado
de la unidad debido a pequeños temblores, golpes
o que alguien se suba. Recomendamos
encarecidamente montar este material a un taco de
pared y a la unidad (Fig. 8).
Aviso: Debe instalar el material antivuelco (EE)
para ayudar a prevenir accidentes o dañar
la unidad.
Aditamentos utilizados
EE Aditamentos
de contención
anti vuelcos
x 2
Fig. 8
Gabinete
Montante
de pared
Pared
EE
EE
EE
