Twin Star Home 23TF2587 User manual

1
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
ATTENTION
IF YOU HAVE ANY PROBLEMS OR QUESTIONS, EMAIL
OR CALL CUSTOMER SERVICE BEFORE YOU RETURN
THIS PRODUCT TO THE STORE WHERE IT WAS PURCHASED.
For Customer Service:
www.twinstarhome.com
in English Call: 866-661-1218
ATTENTION
SI VOUS AVEZ DES PROBLÈMES OU QUESTIONS,
ENVOYEZ UN COURRIEL AU SERVICE À LA CLIENTÈLE OU
APPELEZ LE SERVICE À LA CLIENTÈLE AVANT DE RETOURNER
CE PRODUIT OÙ VOUS L’AVEZ ACHETÉ.
Pour le service à la clientèle:
www.twinstarhome.com
pour le service en français: 866-661-1219
ATENCIÓN
SI TIENE ALGÚN PROBLEMA O PREGUNTAS, ENVÍE UN
MENSAJE DE CORREO ELECTRÓNICO O LLAME AL SERVICIO
DE ATENCIÓN AL CLIENTE ANTES DE DEVOLVER ESTE
PRODUCTO A LA TIENDA EN LA QUE LO COMPRÓ.
Servicio de atención al cliente:
www.twinstarhome.com
Línea para llamadas en español: 866-661-1219
STOP
ARRÊT
PARE
STOP
ARRÊT
PARE

1
ELECTRIC FIREPLACE MANTEL
WITH THERMOELECTRIC COOLER
23TF2587
ASSEMBLY INSTRUCTION
Español p. 9
Français p. 17
Requires-Electric Fireplace
Insert with Heater
ATTENTION
Twin-Star International, Inc.
Delray Beach, FL 33445
Made in China
Printed in China
www.twinstarhome.com
English Call: 866-661-1218
Spanish /French Call: 866-661-1219
For Customer Service:

2

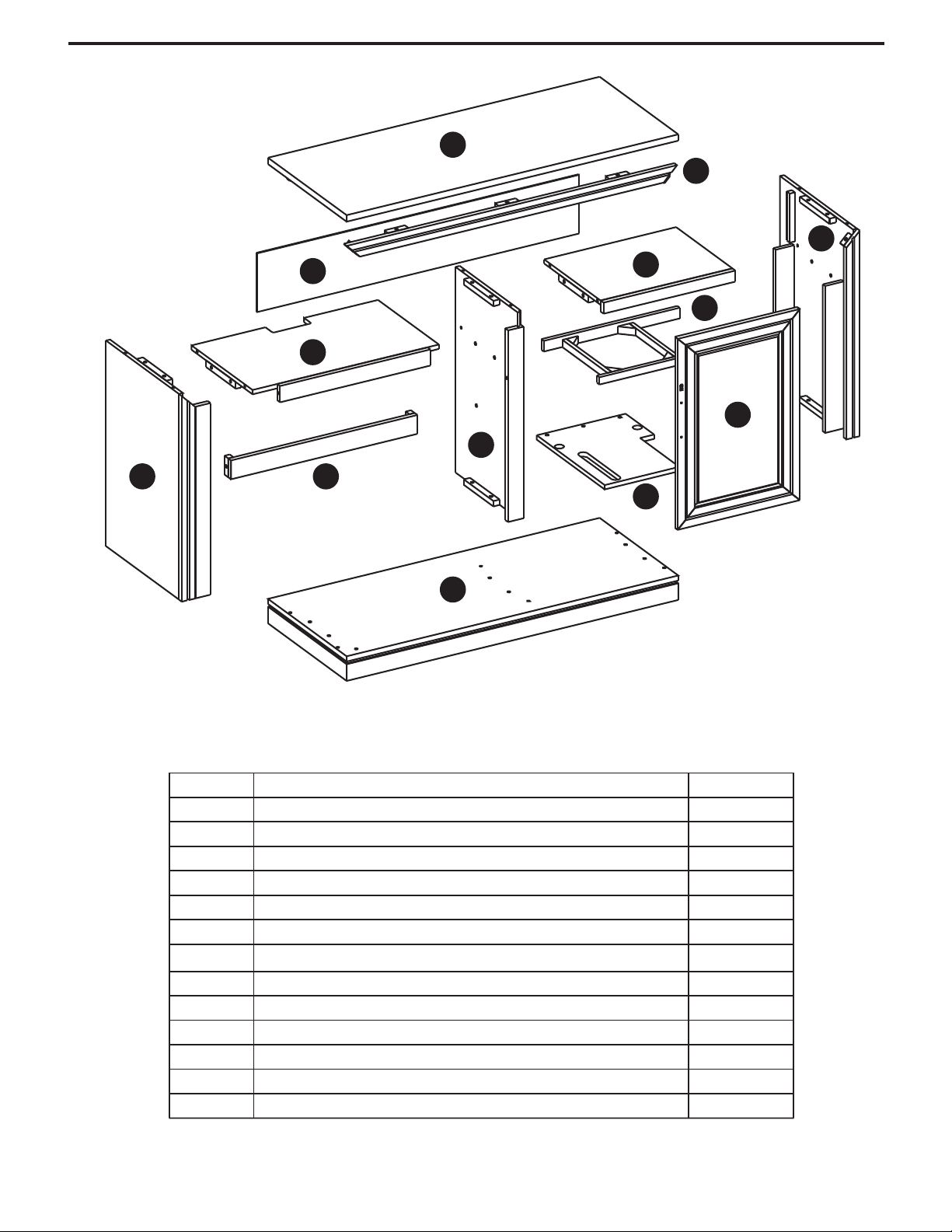

PACKAGE CONTENTS
G
L
M
I
K
J
H
D
B
A
E
C
F
Part Description Quantity
A Hearth/Base 1
B Center Left Shelf 1
C Center Right Shelf 1
D Center Panel 1
E Left Side Panel 1
F Right Side Panel 1
G Mantel/Top 1
H Insert Support Bar 1
I Center Back Panel 1
J Front Door 1
K Stabilizer Frame 1
L Center Front Molding 1
M Positioning Panel 1

3

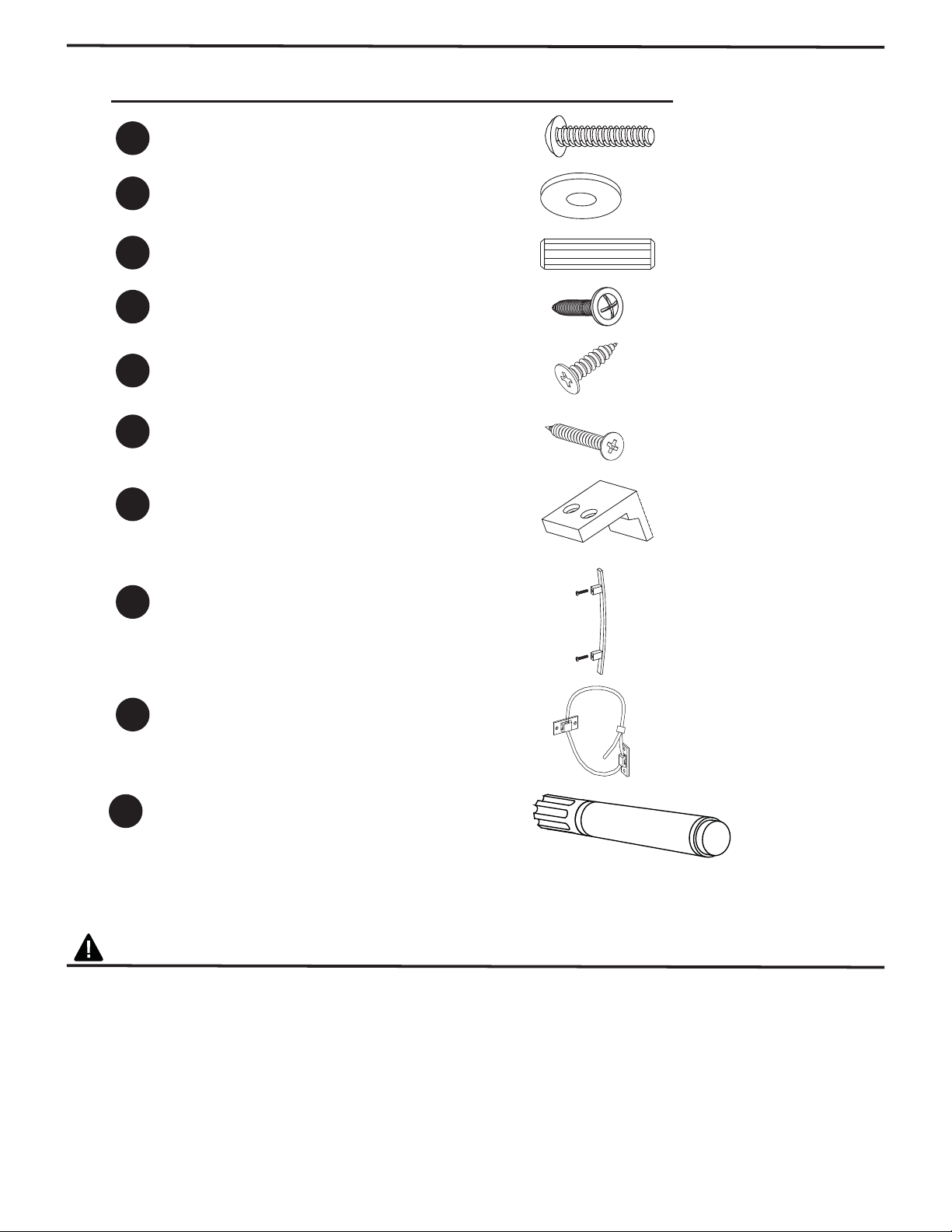

HARDWARE CONTENTS
Part Description
Bolt
Washer
Wood Dowel
Screw
Screw
Screw
Door Clip
Handle (with bolt)
Tipping Restraint
Hardware
28+1 extra
28+1 extra
24+1 extra
16
8
5
1
1
2
Quantity
(Shown to size)
BB
CC
DD
EE
FF
GG
HH
II
AA
SAFETY INFORMATION
WARNING
• Before assembly, carefully use scissors or utility knife to cut and unwrap all parts.
Make sure you do not discard the hardware.
CAUTION
• Use care in assembling your new fireplace. Take your time and use the hardware
provided and a quality Phillips head screwdriver. Never overtighten bolts.
• Do not sit on any part of the mantel.
• All panels are labeled left and right as viewed from the front of unit.
Touch-up Pen 1
ZZ

4
ASSEMBLY INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and diagram above. If any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact customer service for replacement parts.
Estimated Assembly Time: 60 Minutes
Tools Required for Assembly (not included): Phillips head screwdriver, scissors and utility knife

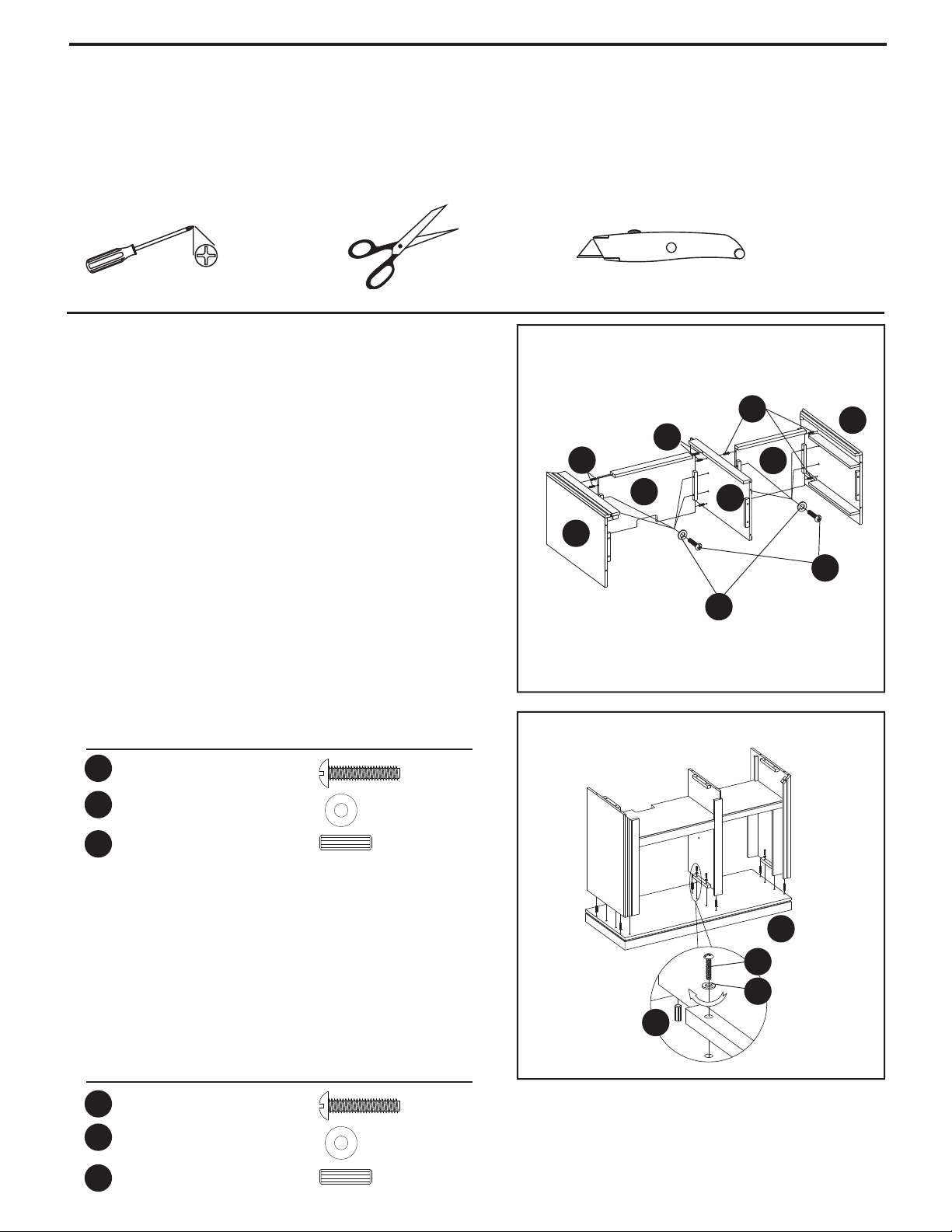

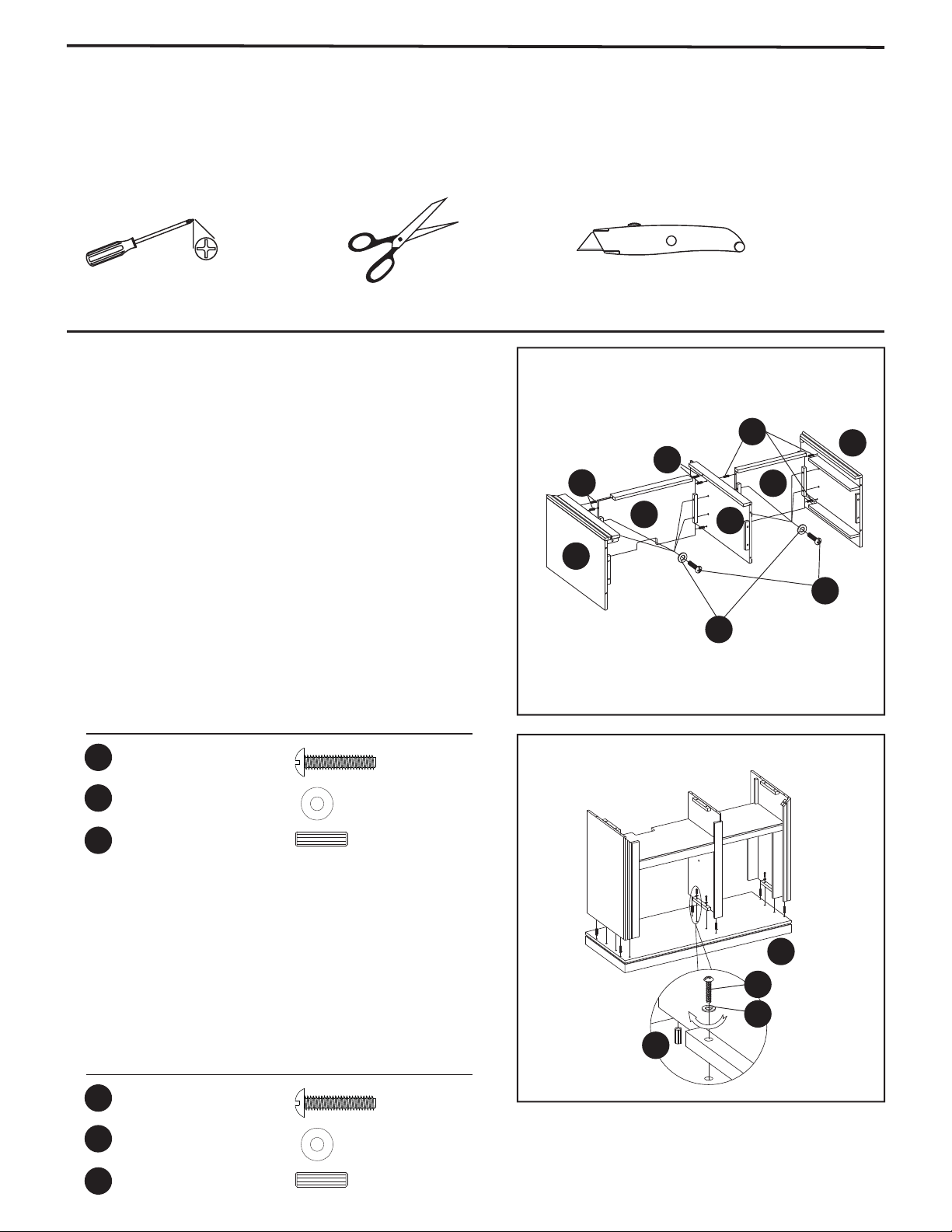

Fig. 1
1. Locate the Left Side Panel (E), Center Left Shelf
(B), Center Panel (D), Center Right Shelf (C), Right
Side Panel (F), and set out face down on a
scratch-free surface.
Insert one Wood Dowel (CC) into each of the
pre-drilled holes.
Push the Left Side Panel (E) and Center Panel (D)
snug to the Center Left Shelf (B). Make sure the
Wood Dowels are seated in the pre-drilled holes.
Using Bolts (AA) and Washers (BB) attach panels
through pre-drilled holes in the mounting blocks.
HAND TIGHTEN ONLY.
Push the Center Right Shelf (C) and Right Side
Panel (F) snug to the Center Panel (D). Make
sure the Wood Dowels are seated in the pre-drilled
holes. Using Bolts (AA) and Washers (BB) attach
panels through pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY.
F
E
BB
AA
CC
C
BD
CC
CC
Fig. 2
2. Locate Hearth/Base (A) and set out finished side up
on the floor.
Insert one Wood Dowel (CC) into each of the
pre-drilled holes.
Attach the Completed assembly from step 1 to the
Hearth/Base (A). Make sure that dowels are seated
into the pre-drilled holes in the Hearth/Base. Using
Bolts (AA) and Washers (BB) attach panels through
pre-drilled holes in the mounting blocks.
HAND TIGHTEN ONLY.
Hardware Used
Hardware Used
BB
BB
AA
AA
CC
CC
Bolt
Bolt
x 8
x 7
Washer
Washer
x 8
x 7
Wood Dowel
Wood Dowel
x 10
x 6
BB
A
AA
CC

5

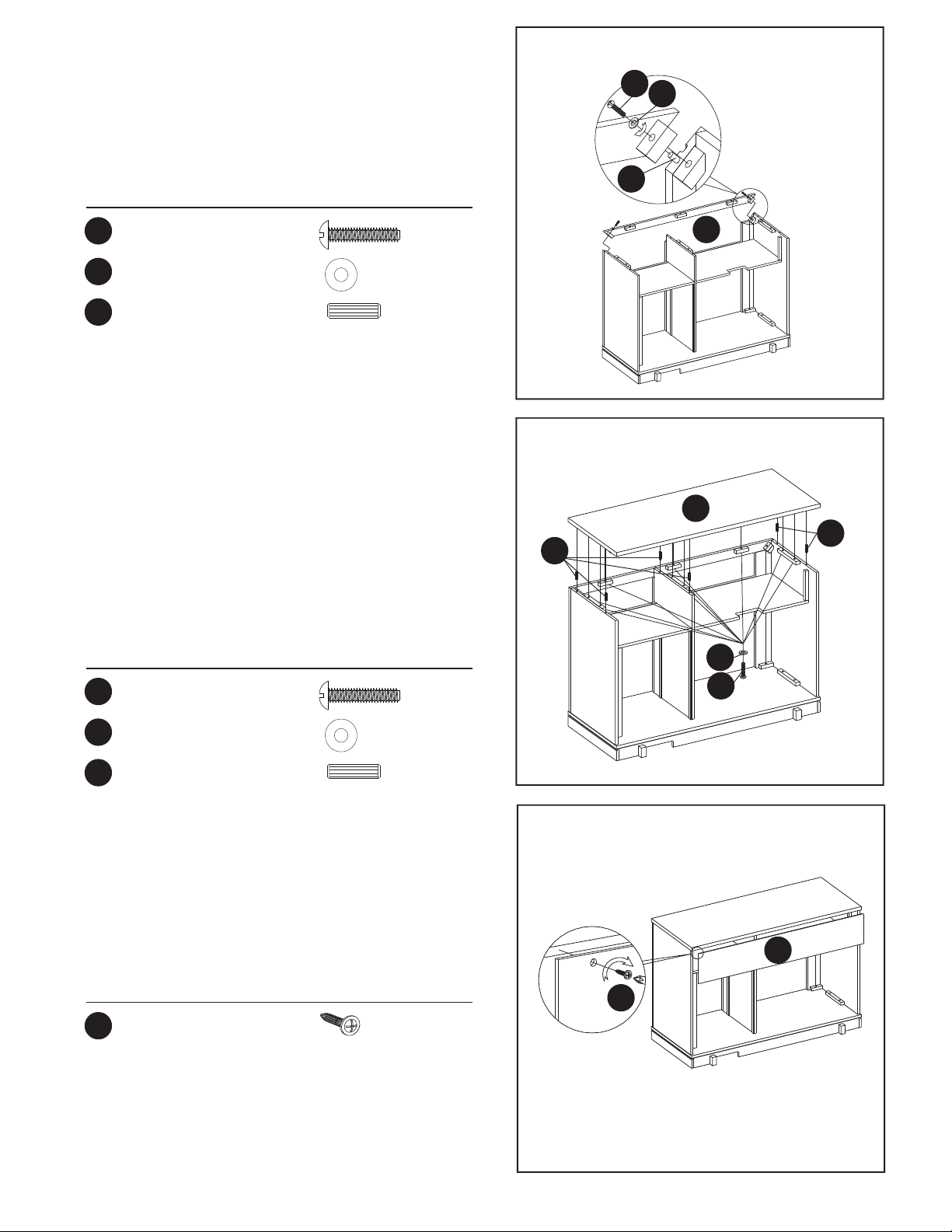

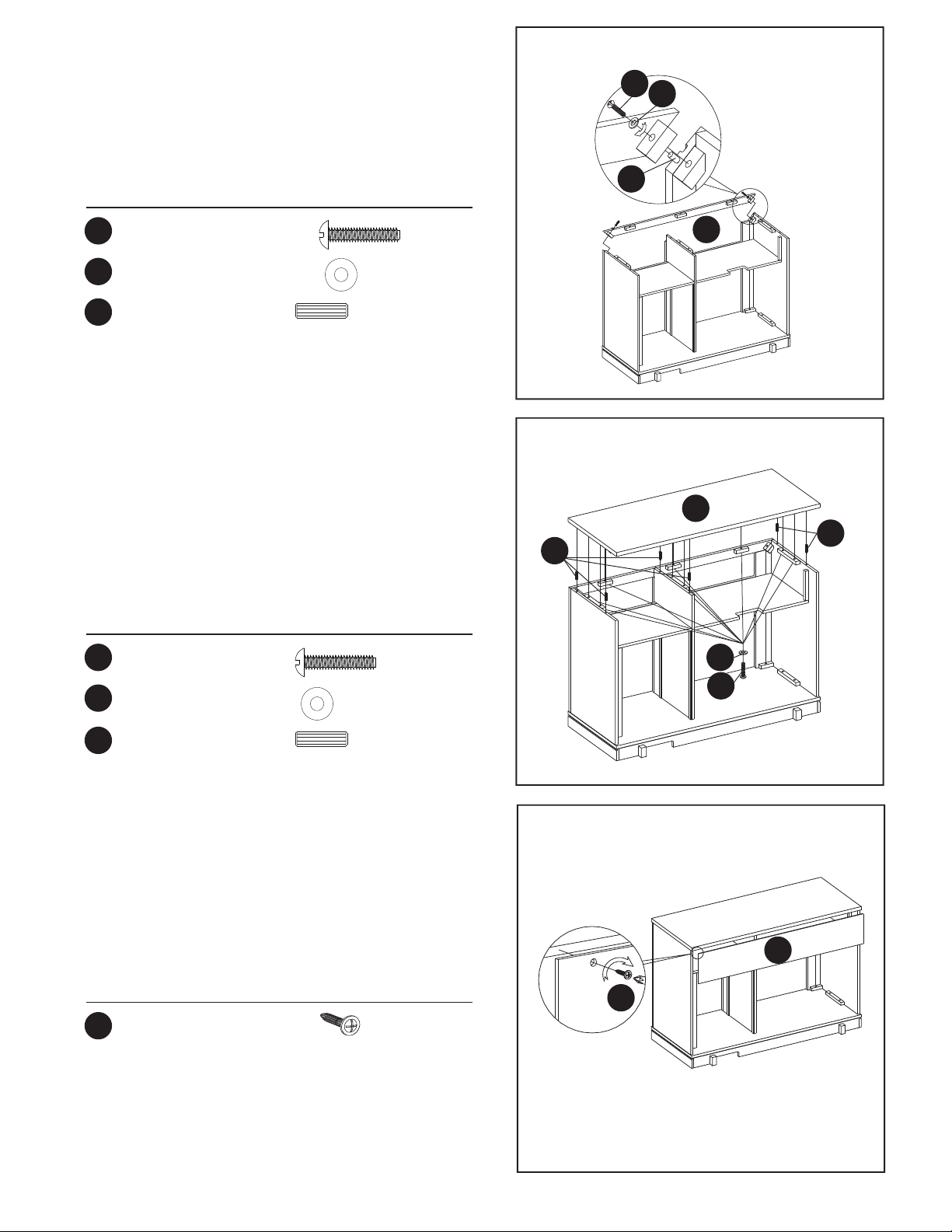

Fig. 5
Fig. 4
DD
CC
CC
I
G
4. Insert one Wood Dowel (CC) into each of the
pre-drilled holes on the top edges of the Assembly
from step 3. Then locate Mantel/Top (G) and lay
finished side up on top of completed assembly. From
the inside, attach Mantel/Top (G) using Bolts (AA)
and Washers (BB) through the pre-drilled holes in
the mounting blocks.
HAND TIGHTEN ONLY.
Using Phillips head screwdriver tighten all Bolts
alternating top and bottom, left and right.
5. Attach Center Back Panel (I) to the back of the
completed assembly from step 4. Use a Phillips
Head Screw Driver, tighten Wood Screws (DD)
through the pre-drilled holes in the Center Back
Panel (I).
AA BB
Fig. 3
BB
AA
L
CC
Hardware Used
Hardware Used
BB
AA
DD
Bolt
Screw
x 2
x 16
Washer x 2
3. Insert wood dowel (CC) into the holes in the
Left/Right Side Panel (E/F).
Push Center Front Molding (L) snug to the Left/Right
Side Panel (E/F). Using Bolts (AA) and Washers
(BB) attach panels through pre-drilled holes in the
mounting blocks.
HAND TIGHTEN ONLY.
Hardware Used
BB
AA
CC
CC
Bolt x 9
Washer x 9
Wood Dowel
Wood Dowel
x 6
x 2

6
Fig. 7
Fig. 8
8. Open the Front Door (J) and cooler door, connect
the Front Door (J) to the cooler door with Screws
(EE) and Door Clip (GG), Use a Phillips Head
Screw Driver to tighten Screws (EE) through
the pre-drilled holes in the Door Clip (GG). Close
door and adjust the wine cooler forwards or
backwards to insure a smooth operation of the door
with a tight seal.
Note: Installing the clip with the door open at
a 45 degree angle will help insure a smooth
operation through the full motion of the door.
7. PLEASE READ ALL “WINE COOLER” AND
“ELECTRIC FIREPLACE INSERT”
INSTRUCTIONS PRIOR TO INSTALLING
IN YOUR COMPLETED FIREPLACE MANTEL.
INSTALL THE INSERT IN YOUR FIREPLACE
CLOSE TO ITS FINAL POSITION.
Insert the wine cooler feet into the holes of the
Positioning Panel (M). Push the panel forward until
the cooler makes contact with the front frame of the
mantel.
HH
EE
Handle
(with bolt)
Screw
x 1
x 2
M
EE
GG
Fig. 6
EE
J
HH
Hardware Used
Hardware Used
EE Screw x 6
6. Connect the Front Door (J) to the Right Side Panel
(F) with the hinge pre-installed on the door, then use
a Phillips head screwdriver to tighten the Screws
(EE) through the pre-drilled holes.
Attach the Handle (HH) to the Front Door (J), use
the bolts attached through the pre-drilled holes in
the door. Then use a Phillips Head Screwdriver to
tighten the bolts.
There are levelers located under the mantel which
the height can be increased by twisting
counter-clockwise.

7

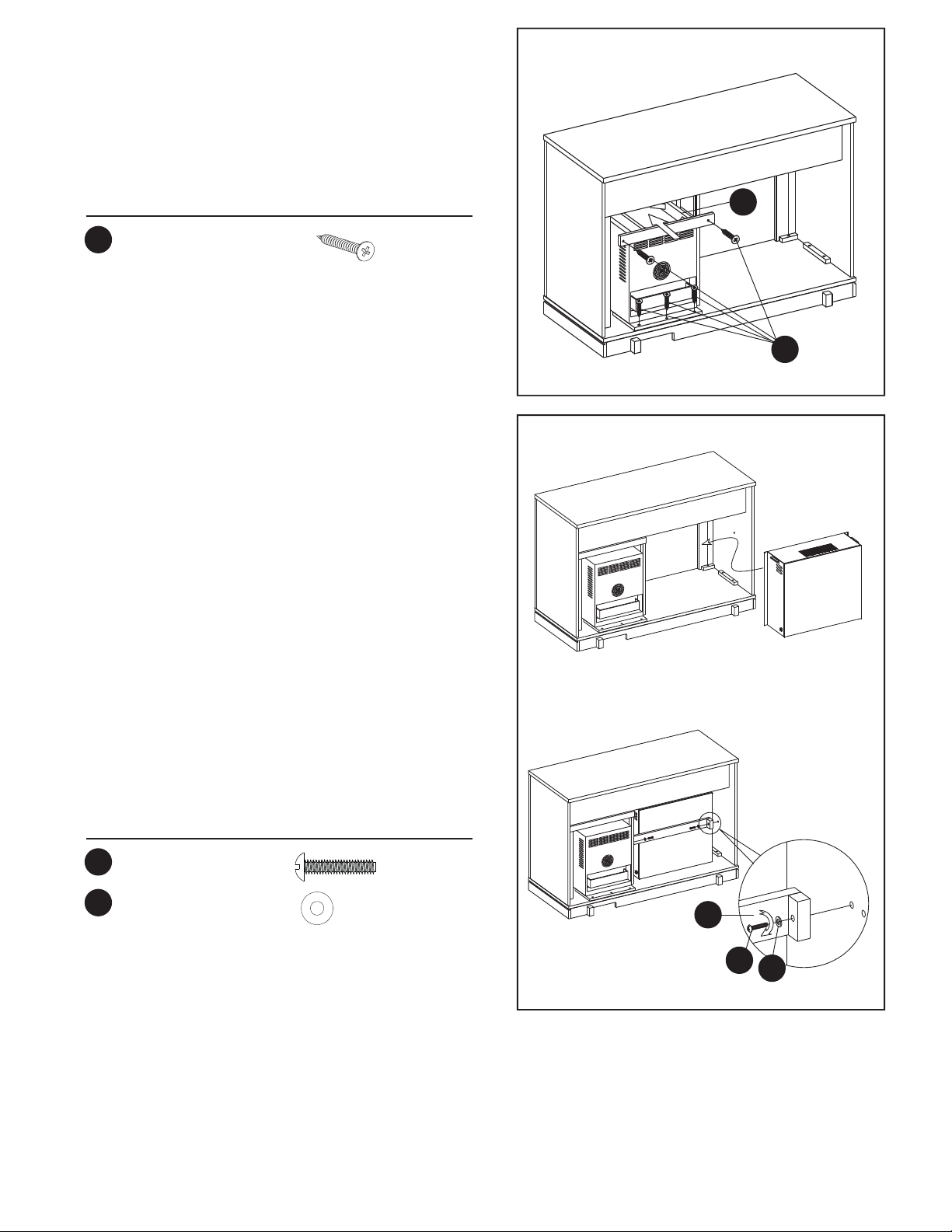

Fig. 9
FF
K
Hardware Used
FF Screw x 5
9. Insert Stabilizer Frame (K) once the cooler is in the
correct position. Fasten the positioning panel with
wood screws (FF). Wedge the Stabilizer Frame
(K) between the top of the cooler and mantel.
Fasten with wood screws (FF).
Fig. 10
Completed
Unit
Electric
Fireplace Insert
Install
Insert
From
Back
AA BB
H
Hardware Used
BB
AA Bolt x 2
Washer x 2
10. Lift insert carefully into the back of the unit and
center in the insert opening. Do not drag insert
across hearth/base as it may scratch the unit.
Connect the Insert Support Bar (H) to the inside left
and right panels, using the bolt (AA) and washer
(BB) through pre-drilled holes.
MOVE YOUR COMPLETED UNIT ONLY SHORT
DISTANCES. MOVE COMPLETED UNIT WITH
GREAT CARE. IT TAKES TWO PEOPLE TO
MOVE COMPLETED UNIT INTO ITS FINAL
POSITION.

8
Fig. 11
II
II

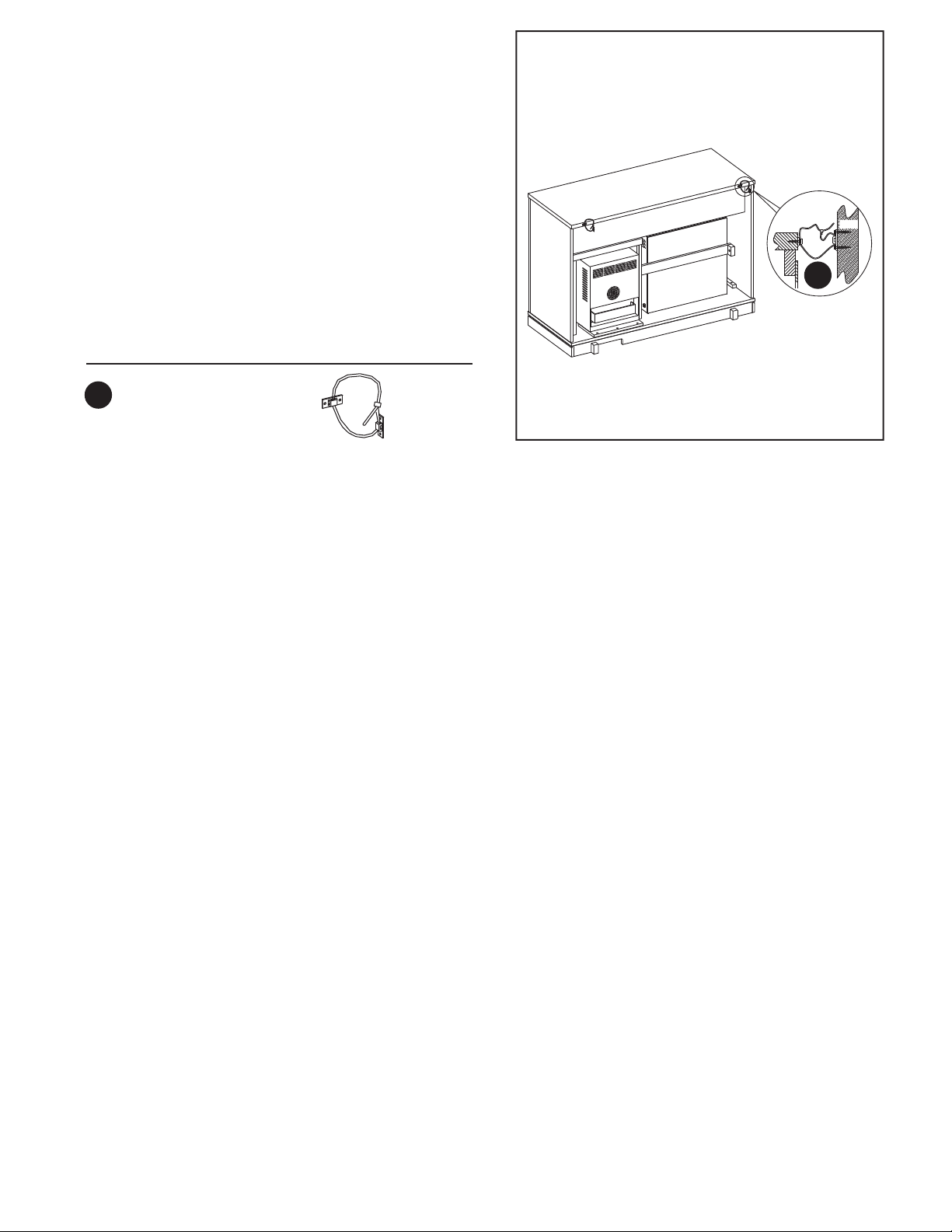

11. We have included two Tipping Restraints for this
unit. You must install this hardware to prevent
accidents or injuries. When properly installed,
this restraint can provide protection against
unexpected tipping of the Unit due to small
tremors, bumps or climbing. We strongly
recommend mounting this hardware to a wall
stud and your Unit.
Warning: You must install the Tipping Restraint
Hardware to help prevent accidents or damage
to the unit.
Hardware Used
Tipping Restraint
Hardware x 2
Cabinet
Wall Stud
Wall

9
CHIMENEA ELÉCTRICA CON
REFRIGERADOR TERMOELÉCTRICO
23TF2587
INSTRUCCIÓN DE MONTAJE
English p. 1
Français p. 17
Necesitará, Además, El
Hogar Eléctrico Con Calentador
ATENCIÓN
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabricado en China
Impreso en China
www.twinstarhome.com
Inglés llamadas:: 866-661-1218
Español /Français llamadas: 866-661-1219
Servicio de atención al cliente:

10
G
L
M
I
K
J
H
D
B
A
E
C
F
Pieza Descripción Cantidad
A Suelo/Base 1
B Estante Izquierdo Central 1
C Estante Derecho Central 1
D Panel Central 1
E Panel Lateral Izquierdo 1
F Panel Lateral Derecho 1
G Repisa/Parte Superior 1
H Barra De Soporte Para El Inserto 1
IPanel Trasero Central 1
J Puerta Frontal 1
K Marco Estabilizador 1
L Moldura Frontal Central 1
M Panel de Posicionamiento 1
CONTENIDO DEL PAQUETE

11
Perno
Arandela
Clavija De Madera
Tornillo
Tornillo
Tornillo
Sujetador de la Puerta
Mango
(Con Tornillo)
Herrajes Contra
Caídas
28+1 adicional
28+1 adicional
24+1 adicional
16
8
5
1
1
2
BB
CC
DD
EE
FF
GG
HH
II
AA
Stylo de retouche 1
ZZ
HERRAJES INCLUIDOS
Parte Descripción Cantidad
Imagen
(Tamaño real)
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
• Antes del montaje, corte con unas tijeras o un bisturí y desenvuelva las piezas
cuidadosamente. Asegúrese de no desechar los herrajes.
PRECAUCIÓN
• Tenga cuidado al armar su nueva chimenea. Tómese su tiempo y use los elementos
suministrados y un destornillador Phillips de calidad. No apriete demasiado los pernos.
• No se siente en ninguna parte de la repisa de la chimenea.
• Todos los paneles están etiquetados izquierda y derecha, vistos desde el frente de la unidad.

12
Fig. 1
1. Localice el Panel Lateral Izquierdo (E), el Estante
Izquierdo Central, El Panel Central (D), el Estante
Derecho Central (C), el Panel Lateral Derecho (F),
y póngalos mirando hacia abajo en una superficie
libre de ralladuras.
Inserte un Tonel de Madera (CC) en cada uno de los
agujeros pre-agujereados.
Empuje el Panel Lateral Izquierdo (E) y el Panel
Central (D) ajuste al Estante Izquierdo Central (B).
Asegúrese que los Toneles de Madera están
sentados en los agujeros pre-agujereados.
Utilizando Tornillos (AA) y Arandelas (BB) adjunte
los paneles a través de los agujeros
pre-agujereados de los bloques montantes.
AJUSTE SÓLO MANUALMENTE.
Empuje el Estante Derecho Central (C) y el Panel
Lateral Derecho (F) ajuste al Panel Central (D).
Asegúrese que los Toneles de Madera están
sentados en los agujeros pre-agujereados.
Utilizando Tornillos (AA) y Arandelas (BB) adjunte
los paneles a través de los agujeros
pre-agujereados de los bloques montantes.
AJUSTE SÓLO MANUALMENTE.
F
E
BB
AA
CC
C
BD
CC
CC
Fig. 2
2. Localice el Suelo/Base (A) y póngalo con la cara
mirando hacia arriba en el suelo. Inserte un Tonel
de Madera (CC) en cada uno de los agujeros
pre-agujereados.
Adjunte el montaje Completo del paso 1 al
Suelo/Base (A). Asegúrese que los toneles están
sentados en los agujeros pre-agujereados del
Suelo/Base. Utilizando Tornillos (AA) y Arandelas
(BB) adjunte los paneles a través de los agujeros
pre-agujereados en los bloques montantes.
AJUSTE SÓLO MANUALMENTE.
BB
A
AA
CC
PREPARACIÓN
Antes de empezar el montaje del producto, asegúrese de que todas las partes estén
presentes. Compare las piezas con la lista de empaque del paquete y el diagrama de ar-
riba. Si alguna pieza falta o está dañada, no trate de armar, instalar o utilizar el producto.
Llame a servicio al cliente para piezas de repuesto.
Tiempo estimado para el montaje: 60 Minutos
Herramientas necesarias para el armado (no incluidas): Destornillador Phillips, tijeras y
un bisturí.
INSTRUCCIONES DE MONTAJE
Herrajes utilizados
Herrajes utilizados
BB
BB
AA
AA
CC
CC
Perno
Perno
x 8
x 7
Arandela
Arandela
x 8
x 7
x 10
x 6
Clavija De Madera
Clavija De Madera

13
Fig. 5
Fig. 4
DD
CC
CC
I
G
4. Inserte una Espiga De Madera (CC) en cada uno de
los orificios previamente perforados del borde
superior del Conjunto que armó en el paso 3. Luego,
tome la Repisa/Parte Superior (G) y colóquela, con
el lado acabado hacia arrinba, sobre el conjunto
armado. Desde el interior, ajuste la Repisa
colocando un Pernos (AA) y una Arandelas (BB) en
los orificios previamente perforados de los bloques
de montaje.
AJUSTE SÓLO MANUALMENTE.
Utilizando un destornillador Phillips (cruciforme),
apriete todos los pernos, alternando entre la parte
superior e inferior, la izquierda y la derecha.
5. Adjunte el Panel Trasero Central (I) a la parte
trasera del montaje completo del paso 4. Utilizando
un Destornillador Phillips; apriete los Tornillos de
Madera (DD) a través de los agujeros
pre-agujereados en el Panel Trasero Central (I).
AA BB
Fig. 3
BB
AA
L
CC
Herrajes utilizados
BB
BB
AA
AA
DD Tornillo
x 2
x 9
x 16
x 2
x 9
3. Inserte Toneles de Madera (CC) en los agujeros en
los Paneles Laterales Izquierdo/Derecho (E/F).
Empuje el Moldura Frontal Central (L) ajuste al
Panel Lateral Izquierdo/Derecho (E/F). Utilizando
Tornillos (AA) y Arandelas (BB) adjunte los paneles
a través de los agujeros pre-agujereados en los
bloques montantes.
CC
CC
x 2
x 6
Herrajes utilizados
Herrajes utilizados
Perno
Perno
Arandela
Arandela
Clavija De Madera
Clavija De Madera

14
Fig. 7
8. Abra la puerta Frontal (J) y la puerta del
refrigerador, conecte la Puerta Frontal (J) a la
puerta del refrigerador con Tornillos (EE) y el Clip
de la Puerta (GG), utilice un Destornillador Phillips
para apretar Tornillos (EE) a través de los agujeros
pre-agujereados del Clip de la puerta (GG).
Cierre la puerta y ajuste el refrigerador para vino
hacia delante o hacia atrás para asegurar una
operación suave de la puerta con un cerrado
ajustado.
Nota: Instalando el sujetador con la puerta
abierta en un ángulo de 45 grados, permitirá
garantizar una perfecta operación a lo largo de
toda la amplitud de movimiento de la puerta.
7. POR FAVOR LEA TODAS LAS INSTRUCIONES
DEL “REFRIGERADOR PARA VINO” Y EL
“INSERTO ELECTRICO DEL MUEBLE” ANTES DE
INSTALAR EN SU MUEBLE COMPLETO.
INSTALE EL INSERTO EN SU MUEBLE CERCA
DE SO POSICIÓN FINAL.
Inserte los pies de la heladera de vinos en los
orificios del Panel de Posicionamiento (M). Empuje
el panel hacia adelante hasta que la heladera entre
en contacto con el marco delantero de la repisa.
HH
EE
Mango
(Con Tornillo)
Tornillo
x 1
x 2
M
Fig. 6
EE
J
HH
Herrajes utilizados
Herrajes utilizados
EE Tornillo x 6
6. Conecte la Puerta Frontal (J) al Panel Lateral
Derecho (F) con la visagra pre-instalada en la
puerta, luego use un destornillador Phillips para
apretar los tornillos (EE) a través de los agujeros
pre-agujereados.
Adjunte la Manilla (HH) a la Puerta Frontal (J), luego
use los tornillos adjuntos a través de los agujeros
pre-agujereados en la puerta. Luego use un
destornillador Phillips para apretar los tornillos. Hay
niveladores colocados debajo del mueble la altura
de los cuales puede ser incrementada girando
al revés de las agujas del reloj.
Fig. 8
EE
GG

15
Fig. 9
FF
K
x 5
9. Inserte el Marco Estabilizador (K) una vez que la
heladera se encuentre en la posición correcta.
Ajuste el panel de posicionamiento con tornillos
para madera (FF). Acuñe el Marco Estabilizador
(K) entre la parte superior de la heladera y la repisa.
Ajuste con tornillos para madera (FF).
Fig. 10
AA BB
H
BB
AA x 2
x 2
FF Tornillo
Herrajes utilizados
10. Levante el hogar cuidadosamente, colóquelo en la
parte posterior de la unidad y céntrelo en la
abertura de la chimenea. No empuje el hogar
desde su Base dado que la unidad se puede dañar.
Instale la Barra De Soporte Para El Inserto (H)
sobre los paneles interiores Izquierda y derecho
insertando Pernos (AA) y Arandelas (BB) a través
de los orificios pretaladrados.
MUEVA LA UNIDAD COMPLETA SÓLO EN
DISTANCIAS CORTAS. MUEVA LA UNIDAD
COMPLETA CON MUCHO CUIDADO. SE
NECESITAN DOS PERSONAS PARA
DESPLAZAR LA UNIDAD COMPLETA AL LUGAR
DEFINITIVO QUE VA A OCUPAR.
Unidad
Terminada
Hogar Eléctrico
Para Chimenea
Instalar El
Hogar Desde
La Parte
Posterior
Herrajes utilizados
Perno
Arandela

16
Fig. 11
II
II
x 2
Herrajes utilizados
Herrajes Contra
Caídas
11. Hemos incluido dos Herrajes contra Caídas para
esta unidad. Debe instalar estos herrajes para
evitar accidentes o lesiones. Cuando se los instala
correctamente, brindan protección contra la caída
inesperada del gabinete debido a temblores leves,
o a que alguien choque la unidad o se trepe a ella.
Recomendamos montar estos herrajes a un taco
de pared y a la Unidad.
Advertencia: Debe instalar el Herraje contra
Caídas para evitar accidentes o que se dañe la
unidad.
Gabinete
Taco De Pared
Pared

17
MANTEQU DE CHEMINÉE
ÉLECTRIQUE AVEC REFROIDISSEUR
THERMOÉLECTRIQUE
23TF2587
ASSEMBLY INSTRUCTION
English p. 1
Español p. 9
Nécessite AUSSI un foyer-insert
électrique avec chauffage
ATTENTION
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabriqué en Chine
Imprimé en Chine
www.twinstarhome.com
Anglais Appelez: 866-661-1218
Español /Français Appelez: 866-661-1219
Pour le service à la clientèle :

18
G
L
M
I
K
J
H
D
B
A
E
C
F
CONTENU DU CARTON
Pièce Description Quantité
A Foyer/base 1
B Etagère centrale gauche 1
C Etagère centrale droite 1
D Panneau central 1
E Panneau latéral gauche 1
F Panneau latéral droit 1
G Manteau/dessus 1
H Support pour l’unité encastrable 1
I Panneau central arrière 1
J Porte avant 1
K Cadre stabilisateur 1
L Moulure centrale avant 1
M Panneau de positionnement 1

19
Boulon
Rondelle
Goujon en bois
Vis
Vis
Vis
Clip de porte
Poignée
(arec boulon)
Quincaillerie
d’arrimage anti
basculement
28+1 extra
28+1 extra
24+1 extra
16
8
5
1
1
2
BB
CC
DD
EE
FF
GG
HH
II
AA
Crayon pour retouches 1
ZZ
CONTENU DU MATÉRIEL
Pièce Description Quantité
Illustration
(en taille réelle)
INFORMATION DE SÉCURITÉ
AVERTISSEMENT
• Avant l’assemblage, à l’aide de ciseaux ou d’un couteau universel, coupez et déballez
soigneusement toutes les pièces. Assurez-vous de ne pas jeter de matériel.
MISE EN GARDE
• Faites preuve de prudence dans l’assemblage de votre nouvelle cheminée. Prenez
votre temps et utilisez le matériel fourni et un tournevis cruciforme de qualité. Ne serrez
pas trop les boulons.
• Ne vous asseyez pas sur des pièces du manteau.
• Tous les panneaux sont étiquetés de gauche et de Droit quand on les regarde
en se tenant face à la cheminée.
